Naszło mnie ostatnio by napisać parę słów na temat jak poruszać się w TurboCad-ie.
Jest to coś co mi samemu na początku przygody z projektowaniem CAD spędzało sen z powiek.
Od razu wspomnę iż nie jestem żadnym ekspertem w tym programie.
Jestem dość początkującym użytkownikiem, któremu udało się postawić kilka kresek.
Zatem, zaczynamy!
Terminologia:
• LKM – lewy klawiszy myszy
• PKM Prawy klawisz myszy
Opisuję TurboCad-a w wersji 15.2.
1 Pierwsze uruchomienie
Załącznik:
1.jpg [ 110.79 KiB | Przeglądany 36213 razy ]

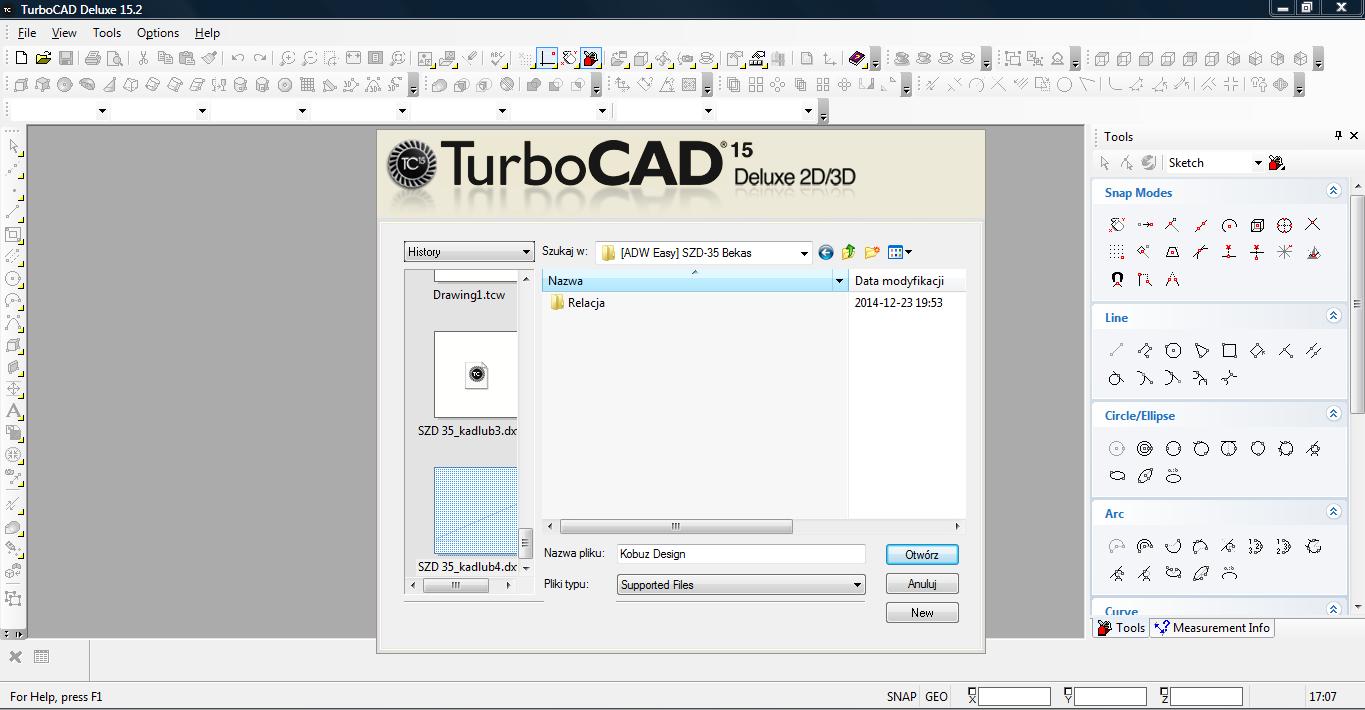

Na początek TC proponuje nam otwarcie istniejącego pliku lub stworzenie nowego. Tworzenie nowego spowoduje utworzenie nowego pliku według domyślnego szablonu – tylko jaki jest domyślny szablon… No właśnie trzeba to ustawić, klikamy więc Anuluj.
Załącznik:
2.jpg [ 89.95 KiB | Przeglądany 36213 razy ]

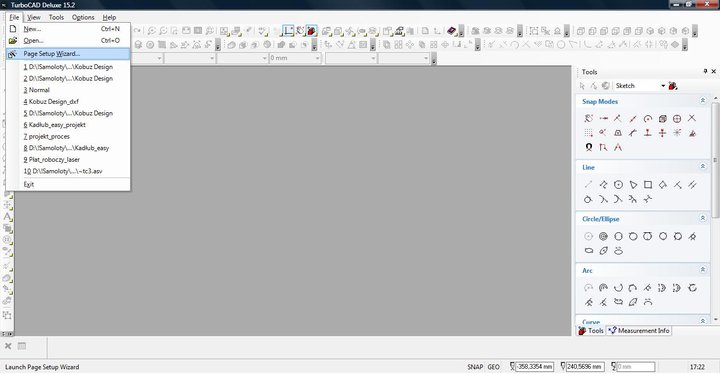

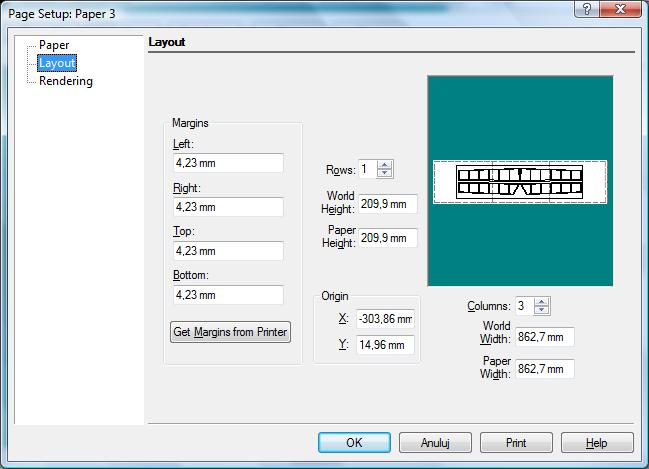

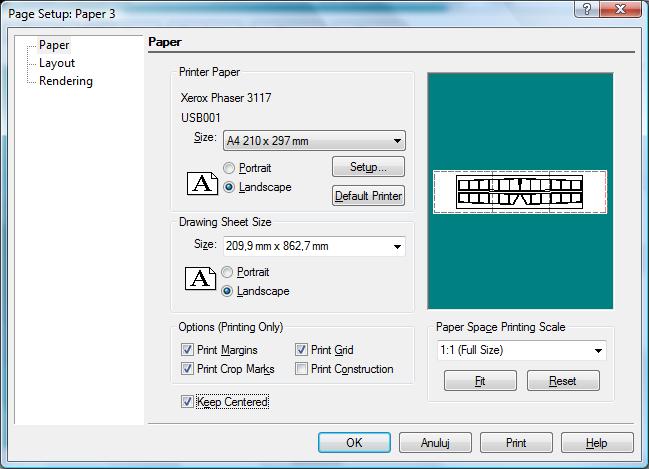

Z menu File wybieramy ‘Page Setup Wizard’. Będzie to kreator w którym skonfigurujemy domyślny szablon który będzie wybierany za każdym razem gdy tworzymy nowy plik.
Załącznik:
3.jpg [ 176.92 KiB | Przeglądany 36213 razy ]

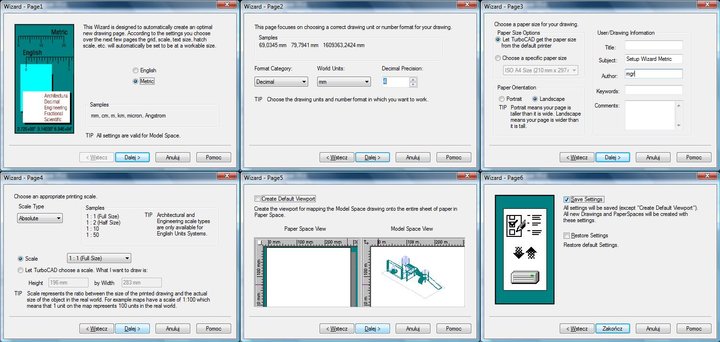

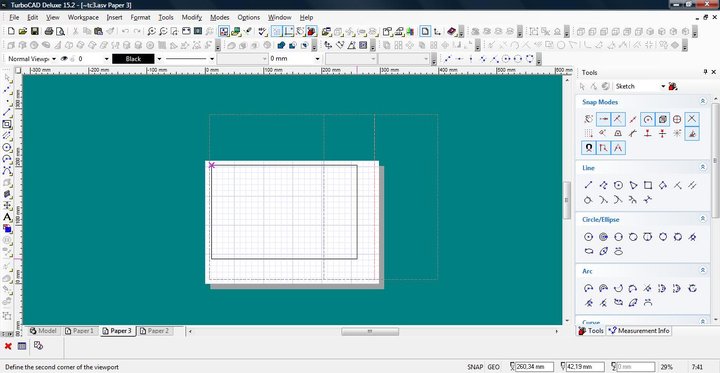

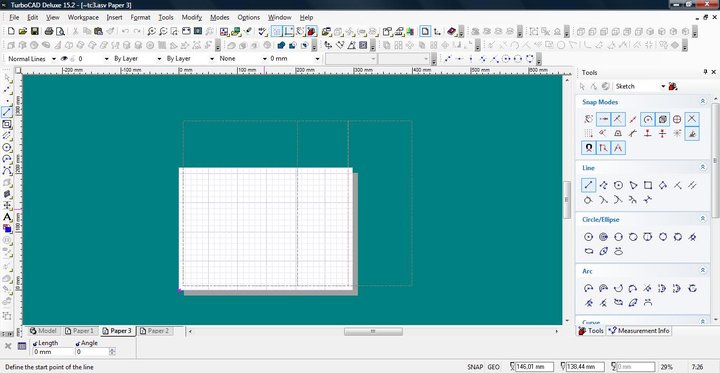

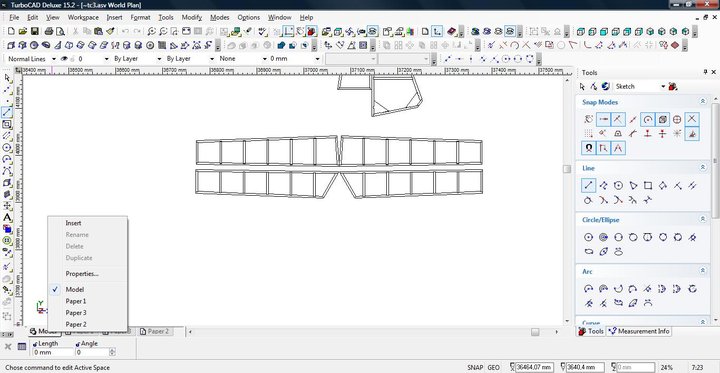

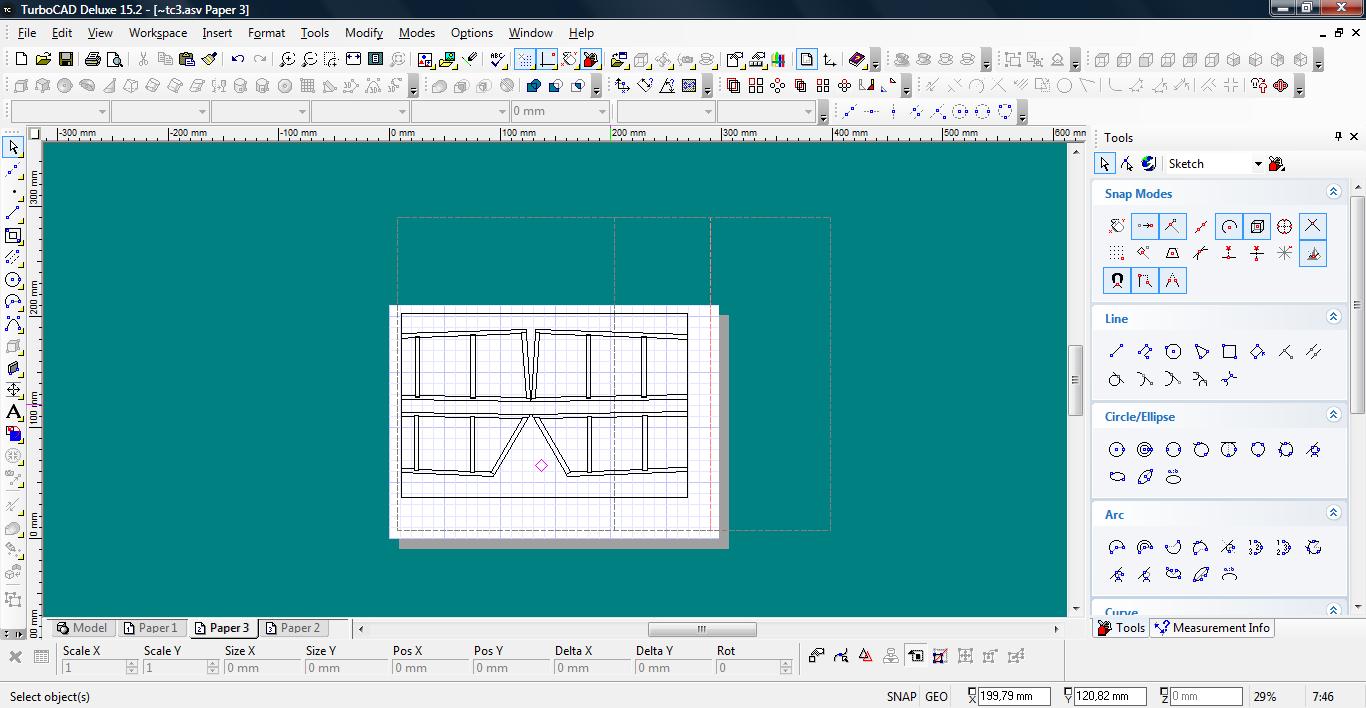

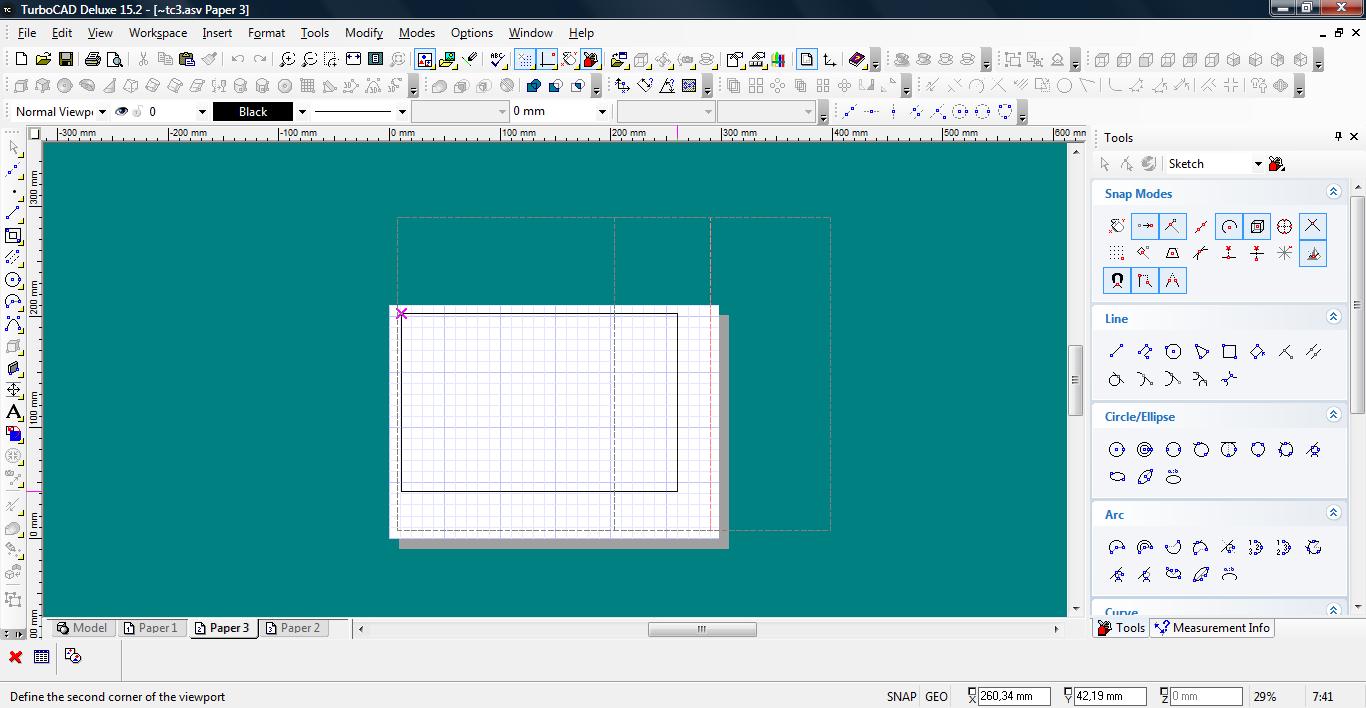

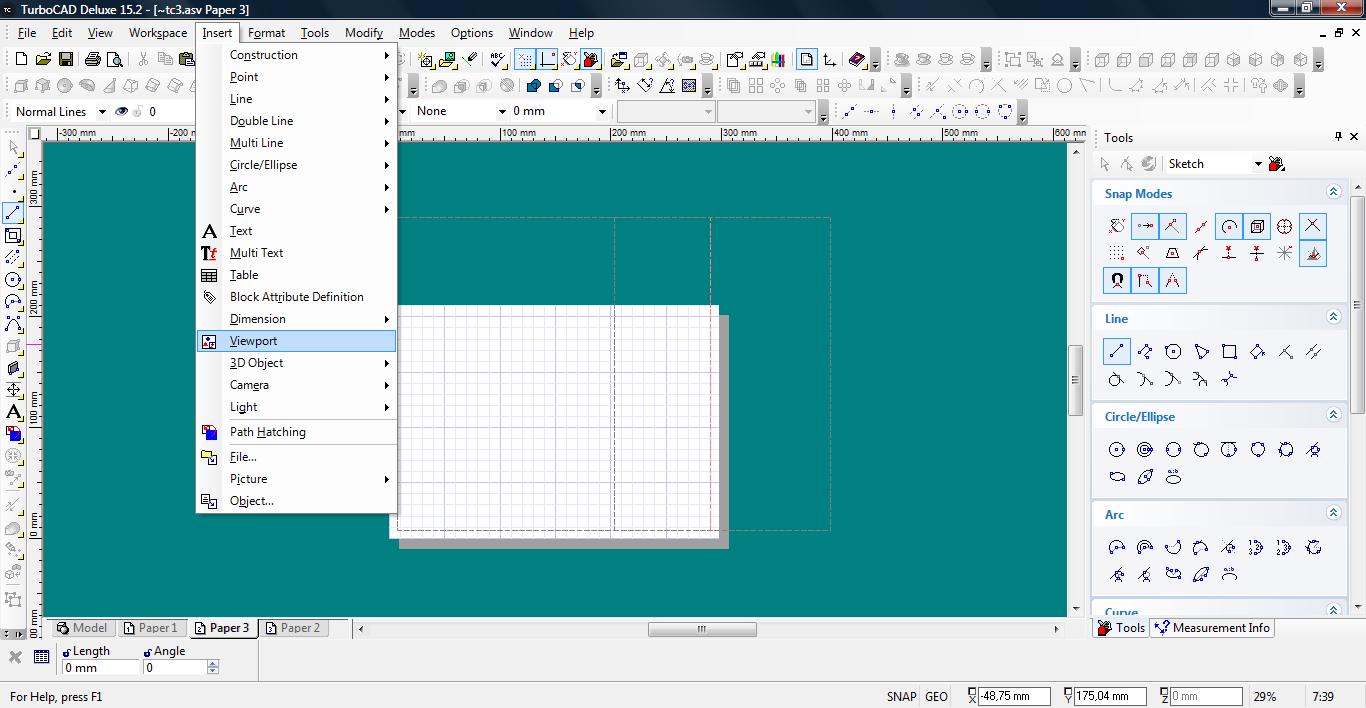

Kreator widać na zrzutach powyżej. Wybieramy system jednostek, precyzję, orientacje papieru, skalę, czy będzie tworzony domyślny widok w ‘Paper Space’ oraz najważniejsze czy odtwarzamy domyślne ustawienia czy zapisujemy ustawione przez nas.
Q: Co jeśli nie chcę tego zmieniać?.Generalnie to ustawienie poprawia trochę komfort pracy. Nie jest jednak obligatoryjne. Możemy za każdym razem wybierać jaki szablon ma być użyty przy tworzeniu nowego pliku, lub zmienić te ustawienia w locie.
2 Tworzymy nowy plik

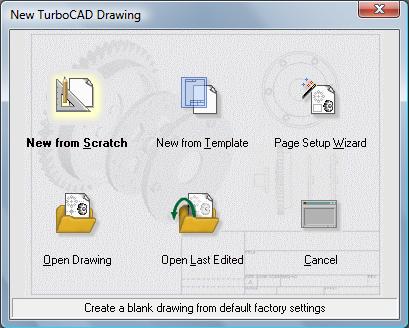

Z menu FILE wybieramy ‘New’ lub od razu klikamy na ikonkę nowego dokumentu. Ukaże nam się okno:
Załącznik:
4.jpg [ 27.97 KiB | Przeglądany 36213 razy ]
• New from Scratch – tworzy plik na podstawie domyślnych ustawień (to co ustawialiśmy wcześniej)
• New From Template – daje możliwość wyboru z istniejących już szablonów
• Page Setup Wizard – kreator jak powyżej ale ustawienia nie zostaną zapisane globalnie

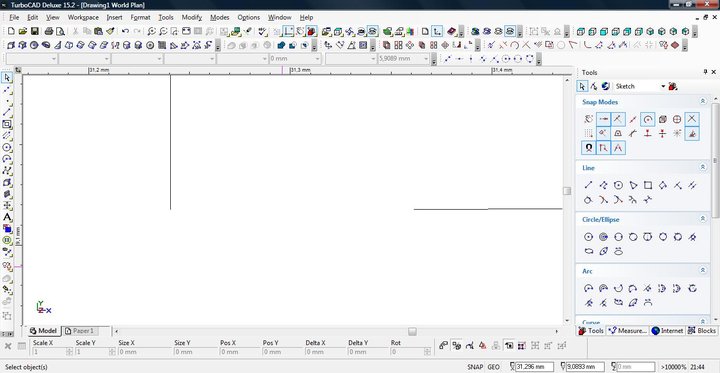

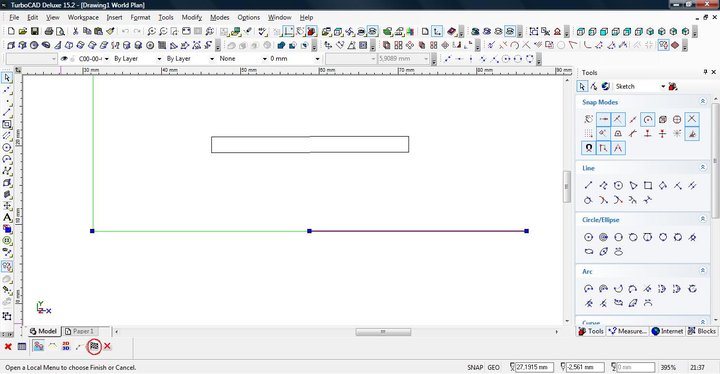

Gdy utworzymy nowy plik, TurboCad automatycznie wybiera i aktywuje dla nasz narzędzie do rysowania linii. Jeśli rysunek jest pusty, nie pozwala nam on zrezygnować z trybu edycji. Zatem aby zaspokoić to dziwne żądanie rysujemy dowolną kreskę lub zmieniamy na inne narzędzie np. polilinię etc.

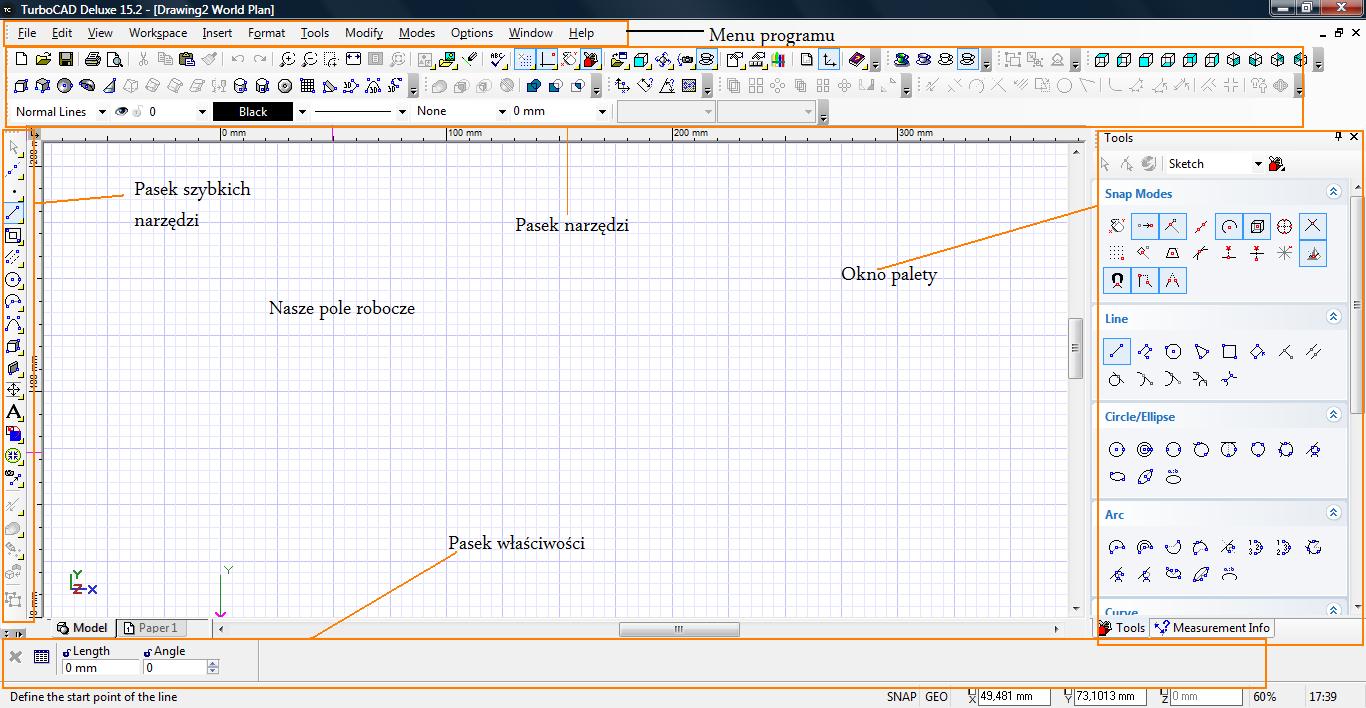

Załącznik:
5.jpg [ 193.64 KiB | Przeglądany 36213 razy ]

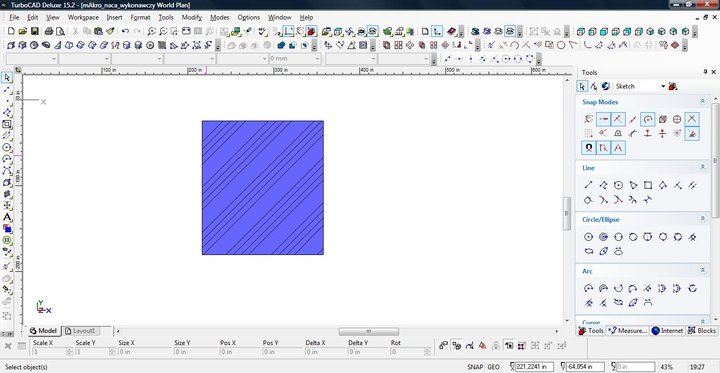

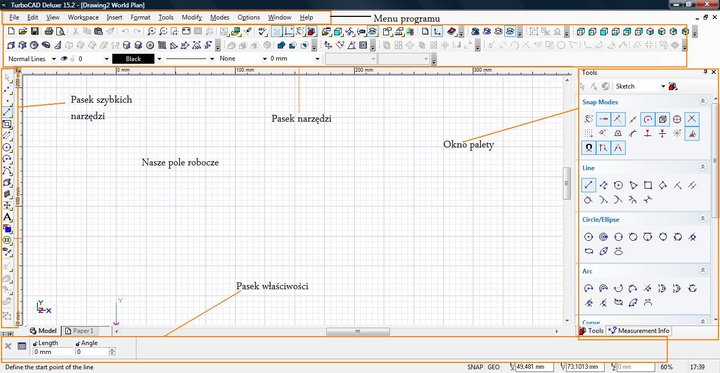

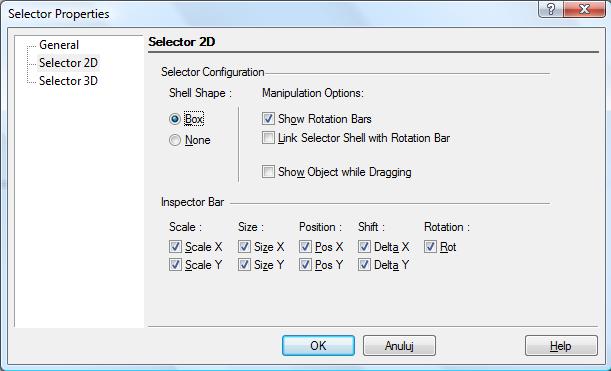

• Pasek szybkich narzędzi – najczęściej używane narzędzia z każdej kategorii. Zauważcie iż przy każdej ikonce jest żółty trójkącik. Oznacza to iż pod tym przyciskiem znajdują się dodatkowe podobne narzędzia. Przykładowo pod narzędziem Select mamy jeszcze Edit Tool, Block reference, Pick hyperlink.
Załącznik:
6.jpg [ 2.7 KiB | Przeglądany 36213 razy ]
Aby uzyskać dostęp do tego pod menu należy dłużej przytrzymać LKM.

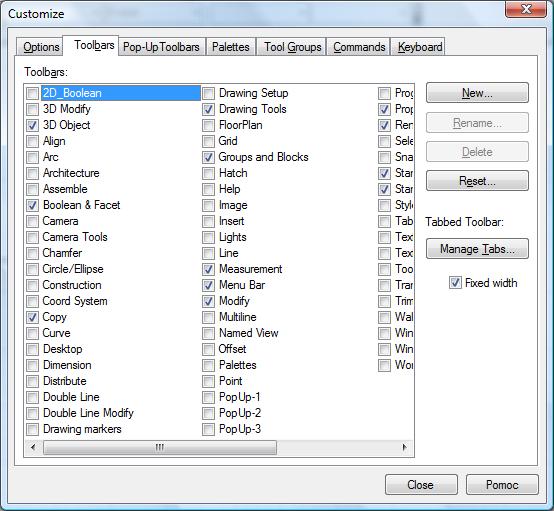

• Pasek narzędzi – standardowe opcje do tworzenia nowych plików, edycji oraz najczęściej modyfikacji obiektów. Ilość wyświetlonych tam narzędzi możemy ustawiać wybierając z Menu Tools opcje ‘Customize’. Następnie przełączamy się na zakładkę Toolbars.
Załącznik:
7.jpg [ 56.42 KiB | Przeglądany 36213 razy ]

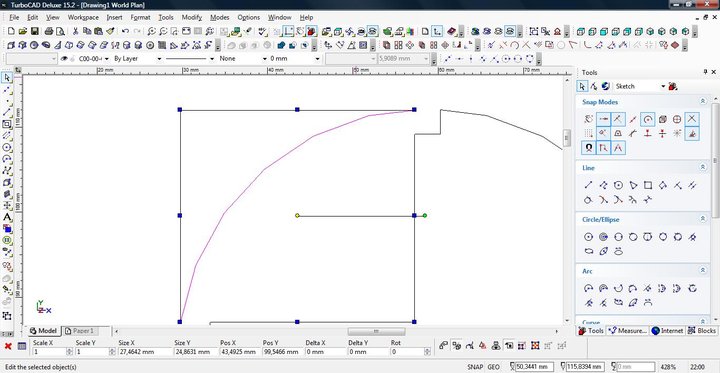

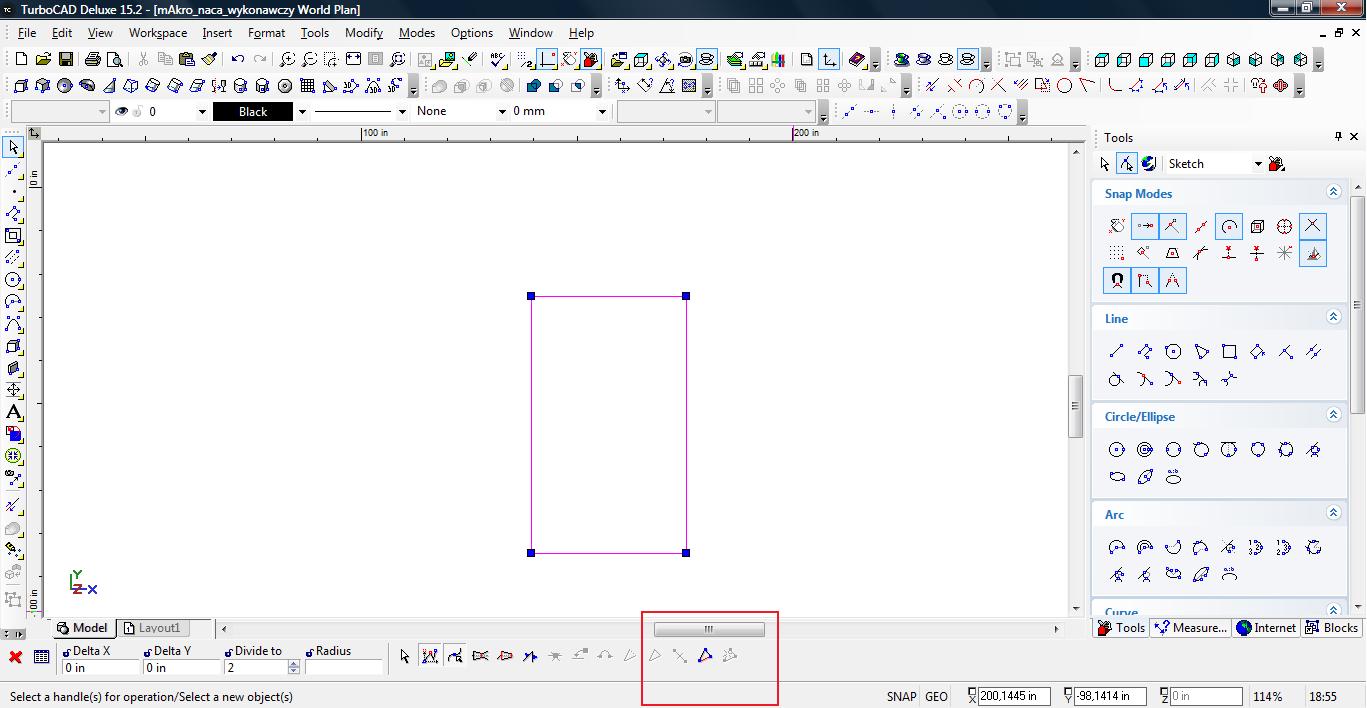

• Pasek właściwości – bardzo przydatne miejsce i należy tam często zerkać. Jego zawartość zależy od tego jakie mamy aktualnie wybrane narzędzie.
3 Poruszanie się.

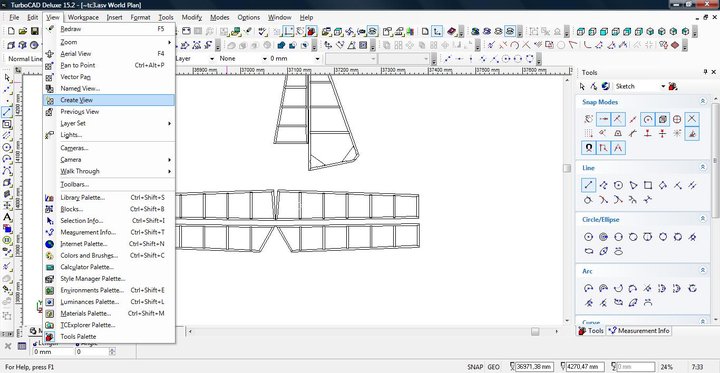

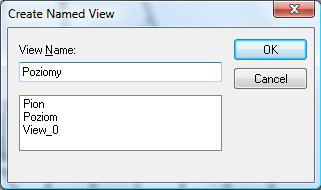

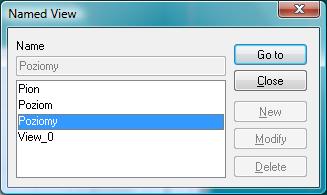

Na początku startujemy w widokiem ustawionym na rzut z góry. Orientacje możemy zmieniać z menu wskazanego poniżej.
Załącznik:
8.jpg [ 3.55 KiB | Przeglądany 36213 razy ]

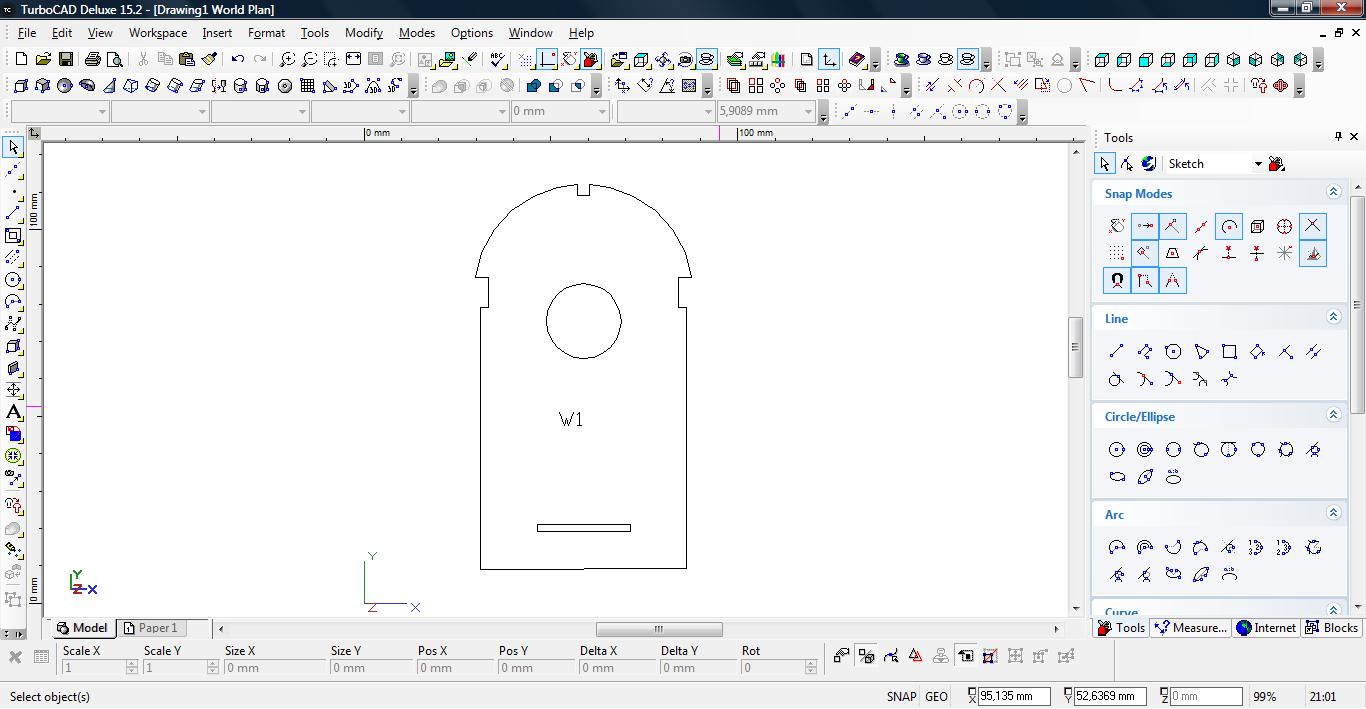

Warto włączyć wyświetlanie osi na ekranie. Z menu ‘Workspace’ opcje ‘User Coordinate System’ oraz ‘World Coordinate System’.
Kolejne ciekawe miejsce to prawy dolny róg aplikacji:
Załącznik:
9.jpg [ 5.14 KiB | Przeglądany 36213 razy ]
Mamy tam informację o tym czy włączone mamy przyciąganie, czy będą rysowane pomocnicze linie (GEO) podczas rysowania. Wyświetlone są aktualne koordynaty. Tu warto wspomnieć iż koordynaty aktywne to te po których się poruszamy. Te wyszarzone są nie dostępne. Zmieniają się one w zależności od widoku.
I tu napotykamy pierwszy błąd w TC 15 Deluxe – to przełączanie działa słabo, czasem wcale nie działa. Czasem po przełączeniu i aktywowaniu się osi Z, nawet po powrocie do widoku z góry, osie się nie przełączają z powrotem na X, Y a pozostają Y, Z. W tym momencie z reguły skaczę po widokach, oddalam rysunek i próbuję przeciągnięciem myszy zaznaczyć całość rysunku. Po kilku takich próbach udaje się przywrócić prawidłowy układ osi X,Y.

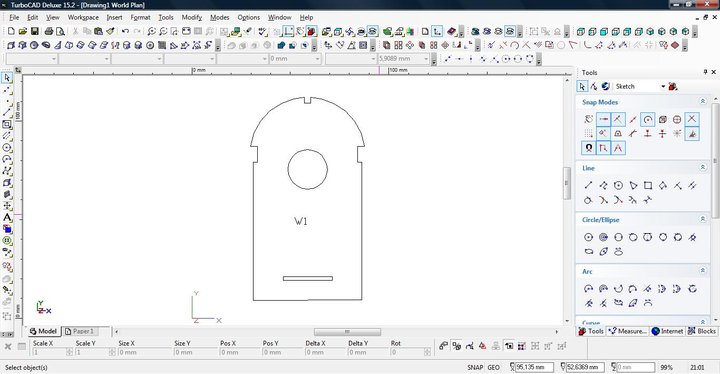

3.1 Poruszanie po rysunku
Możemy używać pasków przesuwu pionowych i poziomych jednak jest to mało wygodne. Nie objedzie się bez myszki ze scrollem. Scrollem kontrolujemy przybliżanie / oddalanie. Trzeci klawisz myszy, kontroluje nam obracanie rysunku.

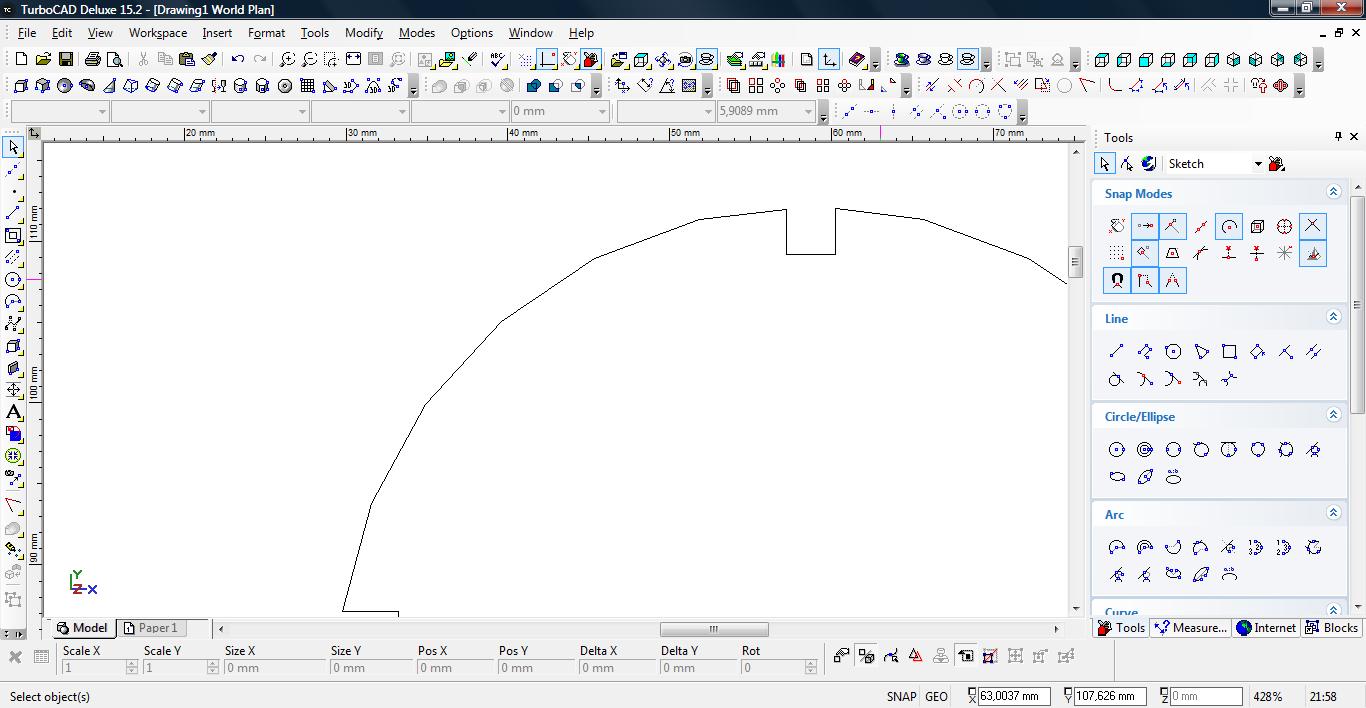

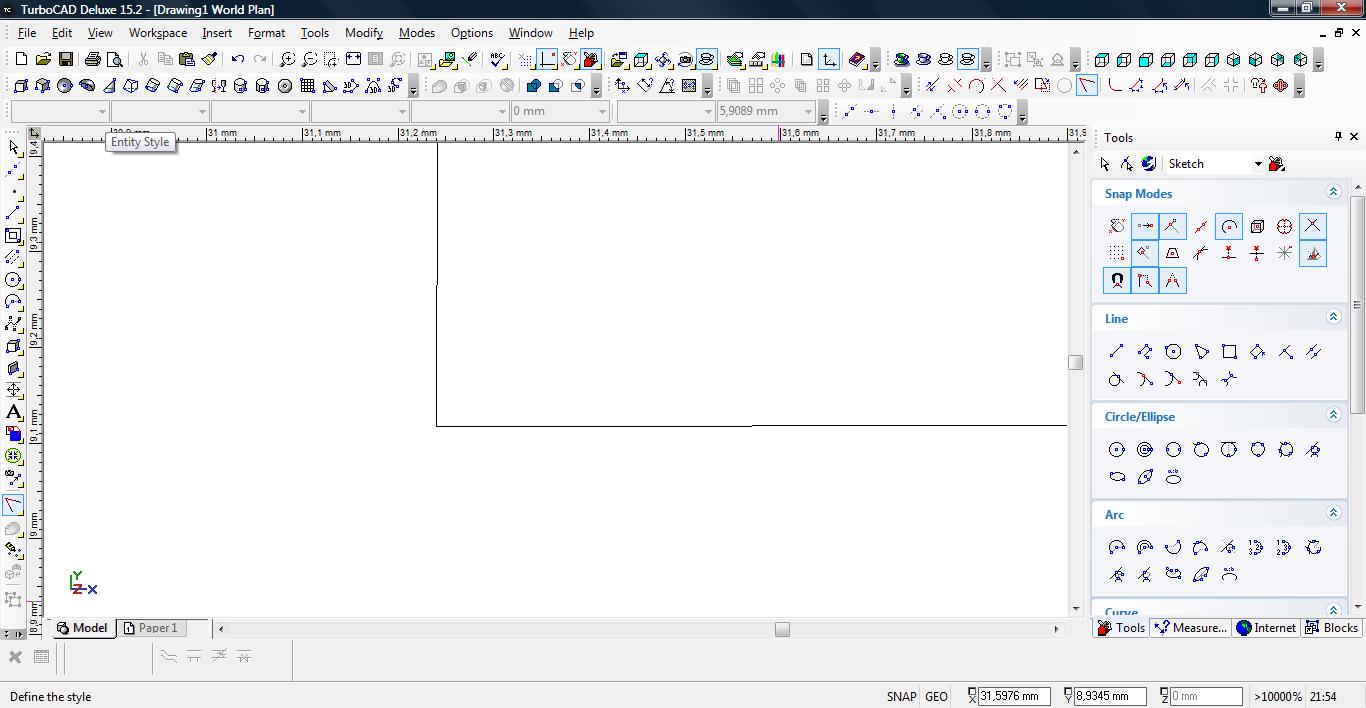

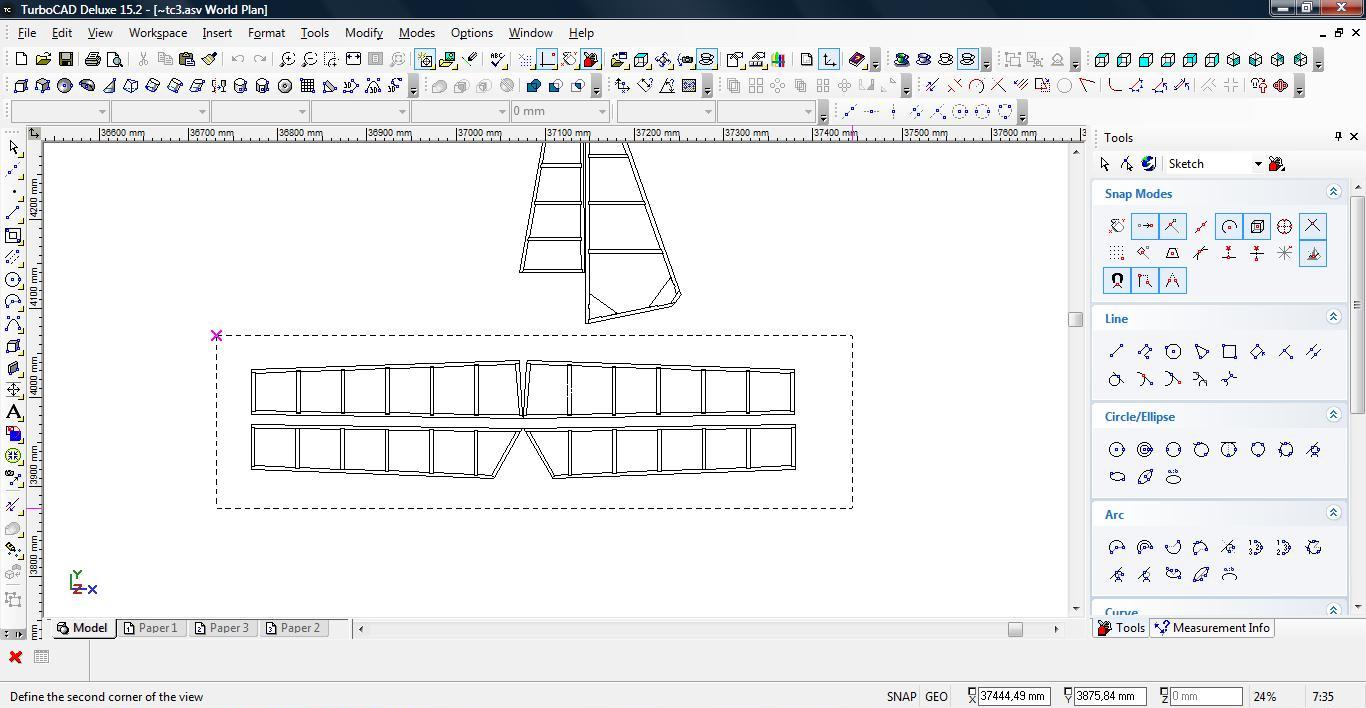

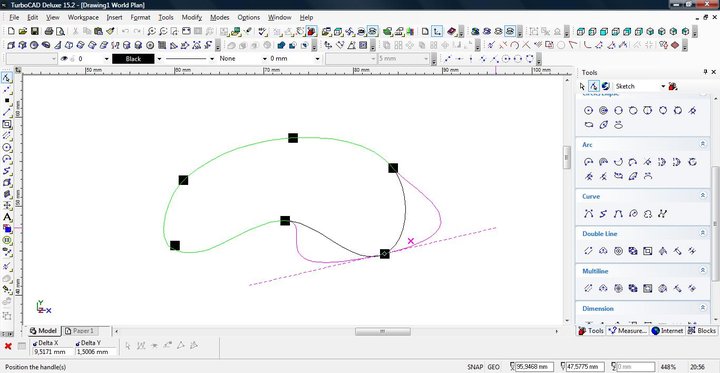

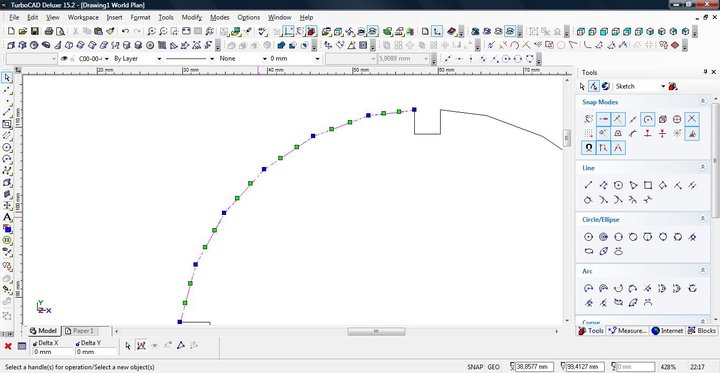

Bardzo ciekawy i przydatny jest fakt iż TurboCad podczas przybliżania / oddalania skupia się na kursorze myszy – mówiąc inaczej kursor podczas tej operacji jest traktowany jako punkt centralny. Możemy to wykorzystać do szybkiego przemieszczania się po rysunku. Zamiast przesuwać i szukać, lepiej całość oddalić i zbliżyć w żądanym miejscu. Swobodne pojedyncze kliknięcie 3 klawiszem myszy ustawi nam widok na cały rysunek, będzie też on ustawiony w centrum pola roboczego.
3.2 Ustawianie parametrów

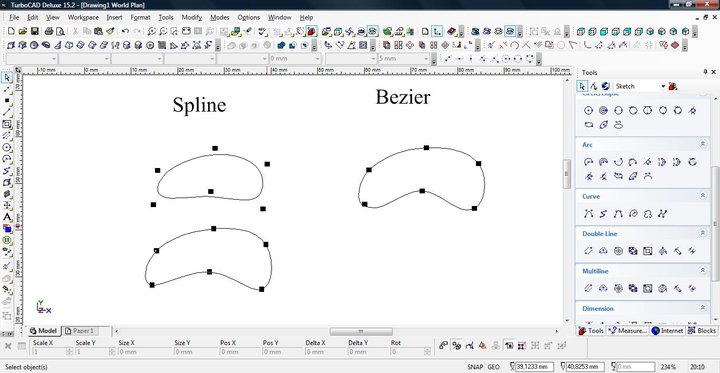

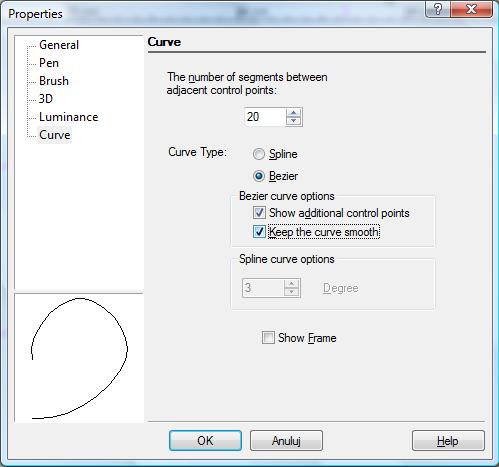

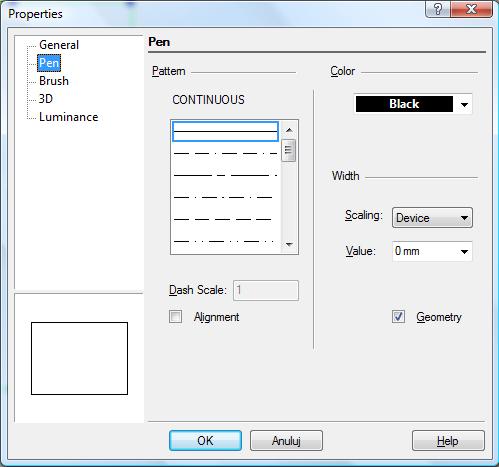

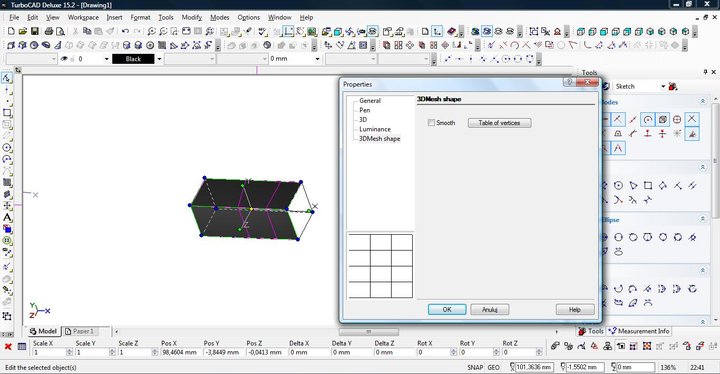

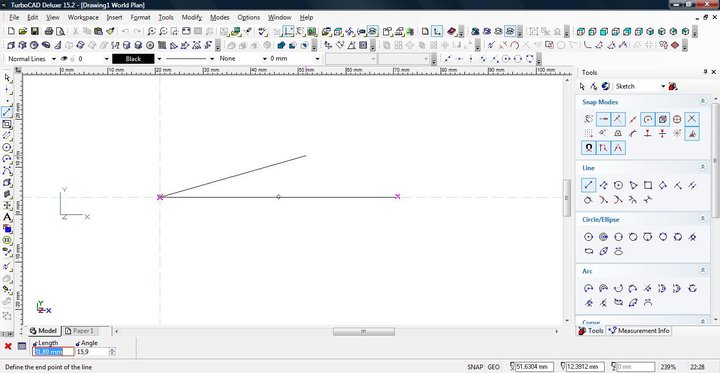

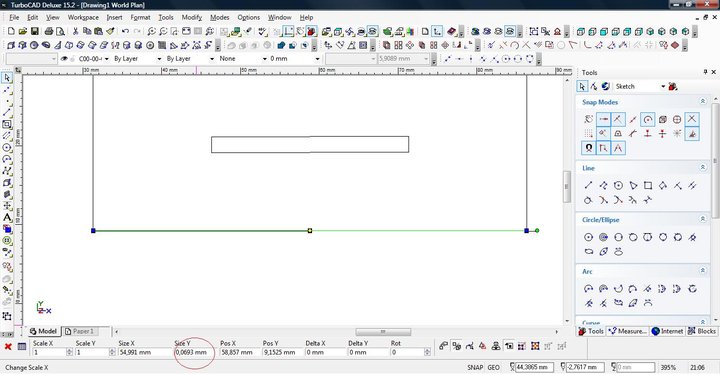

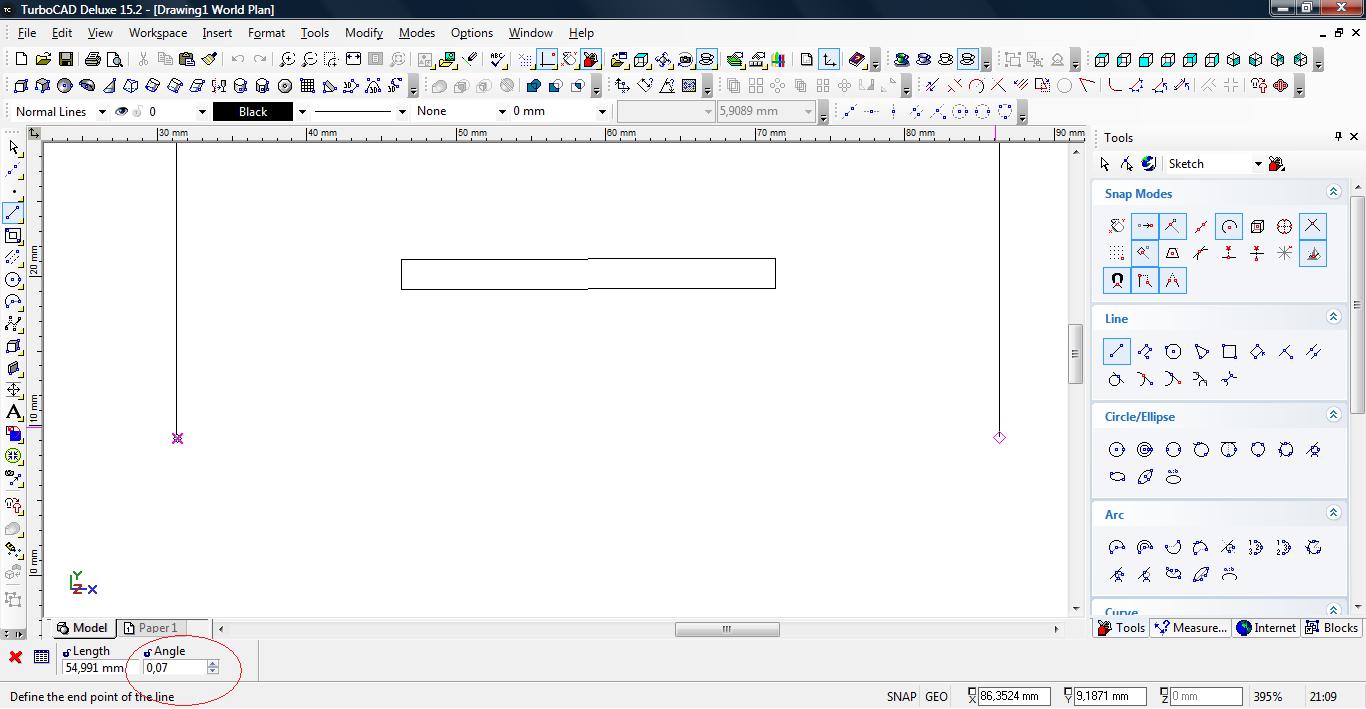

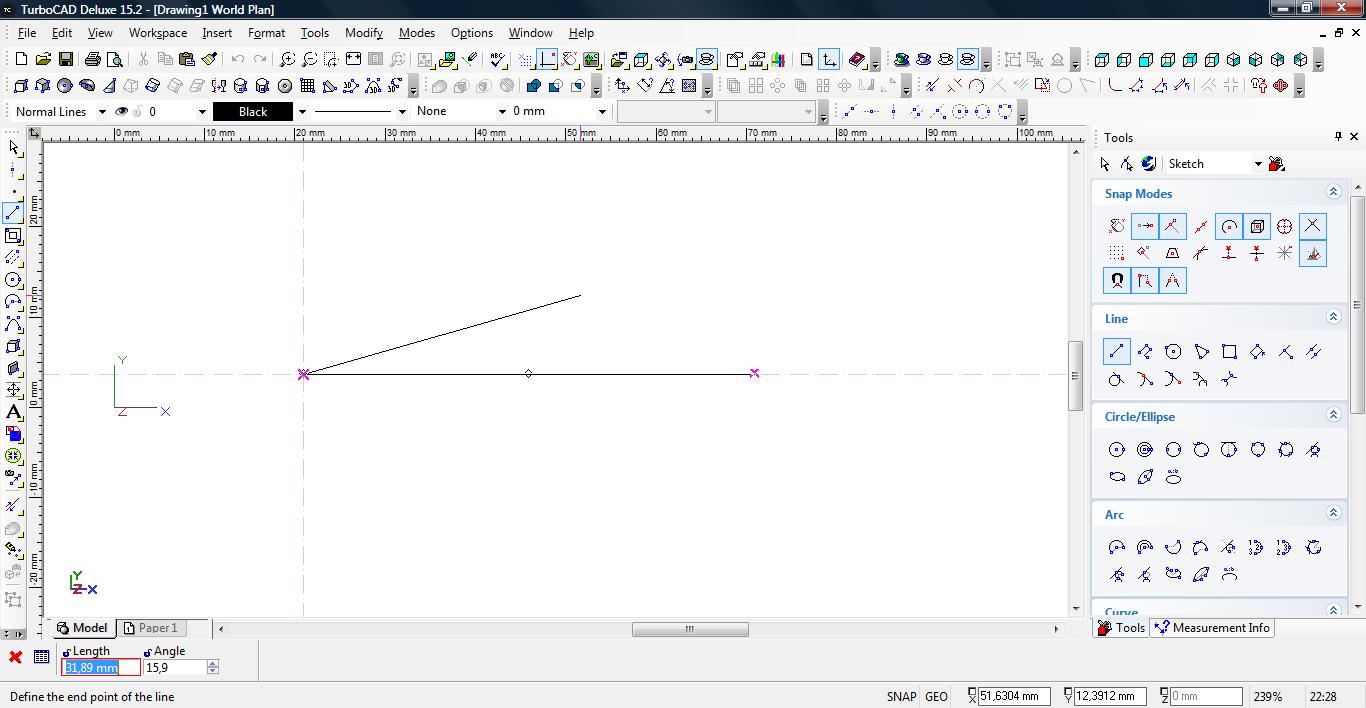

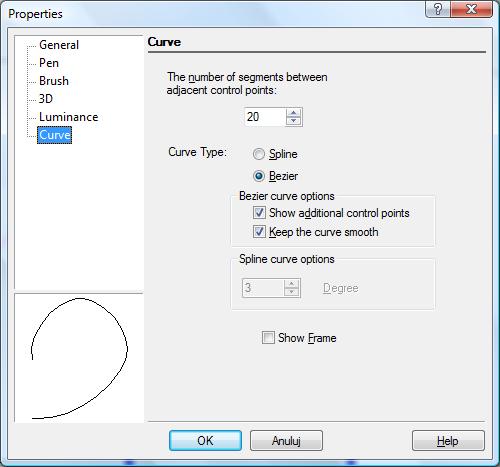

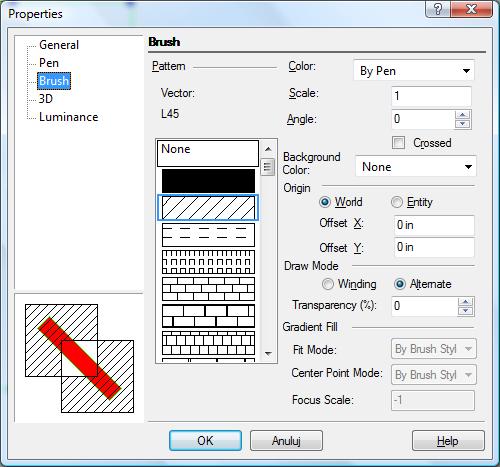

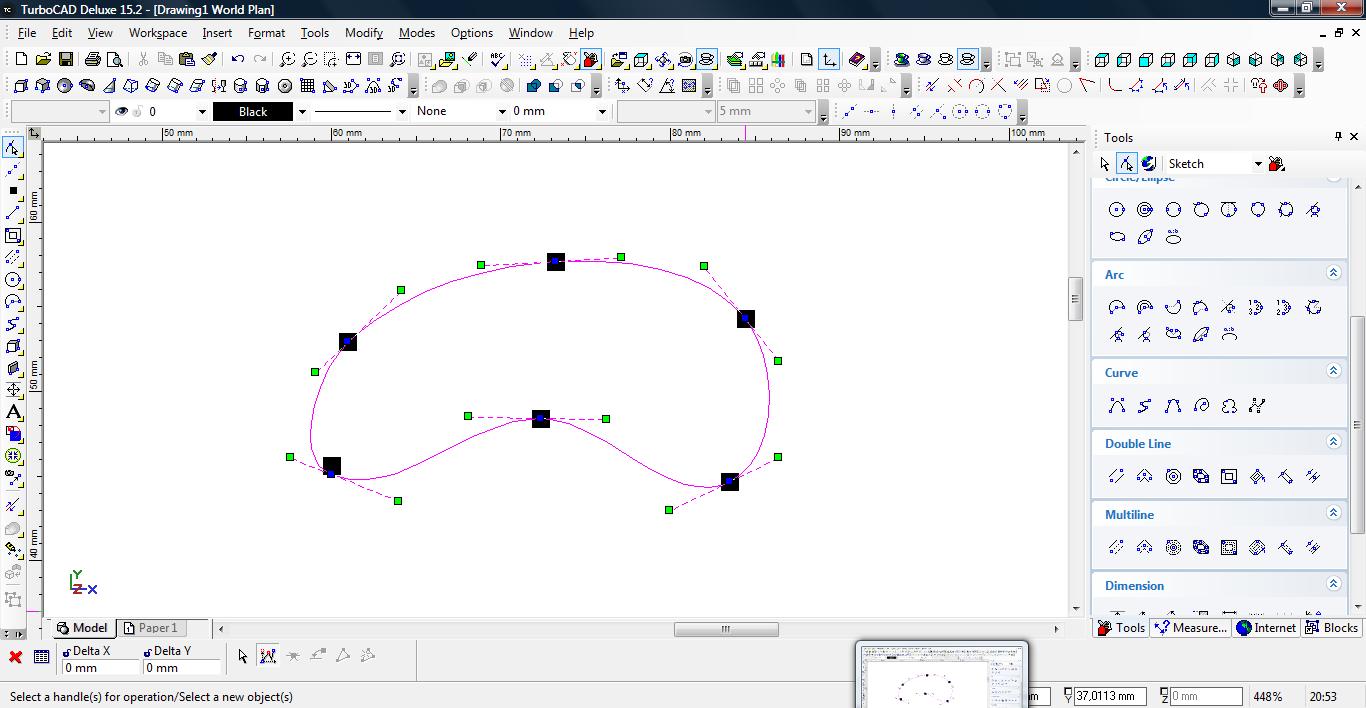

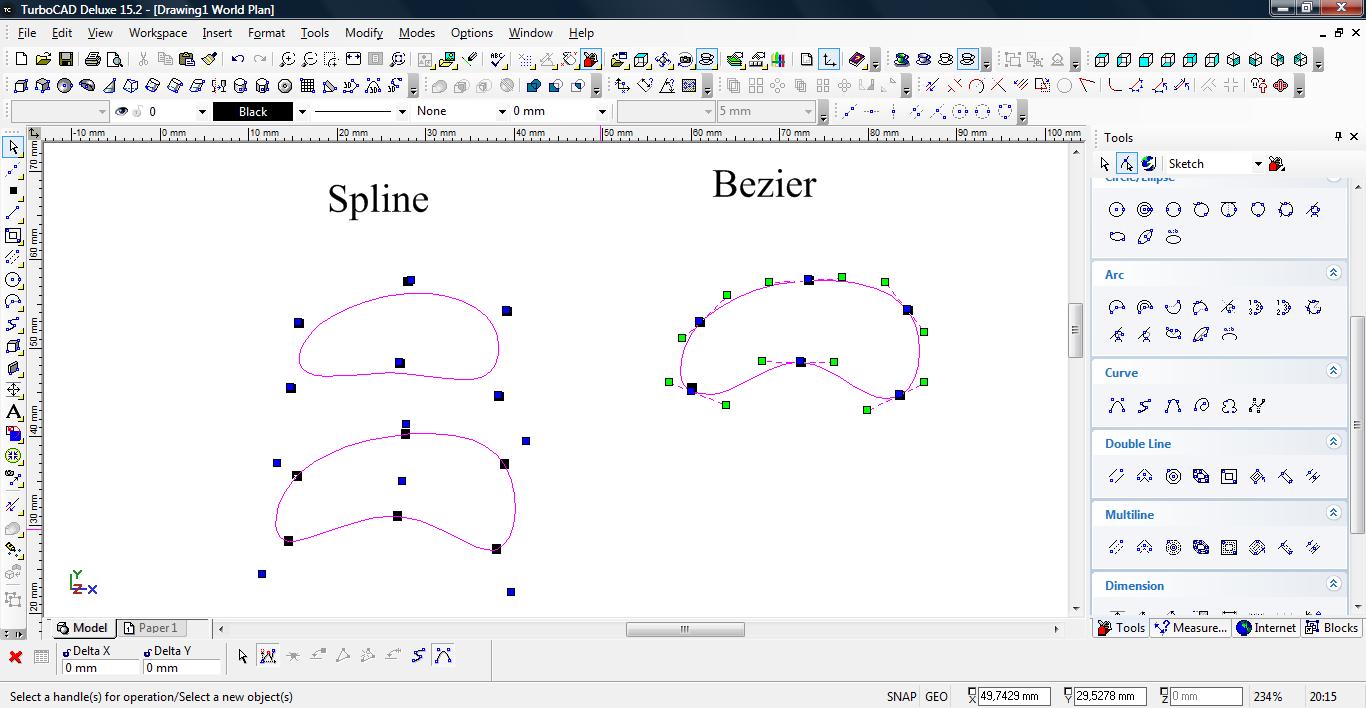

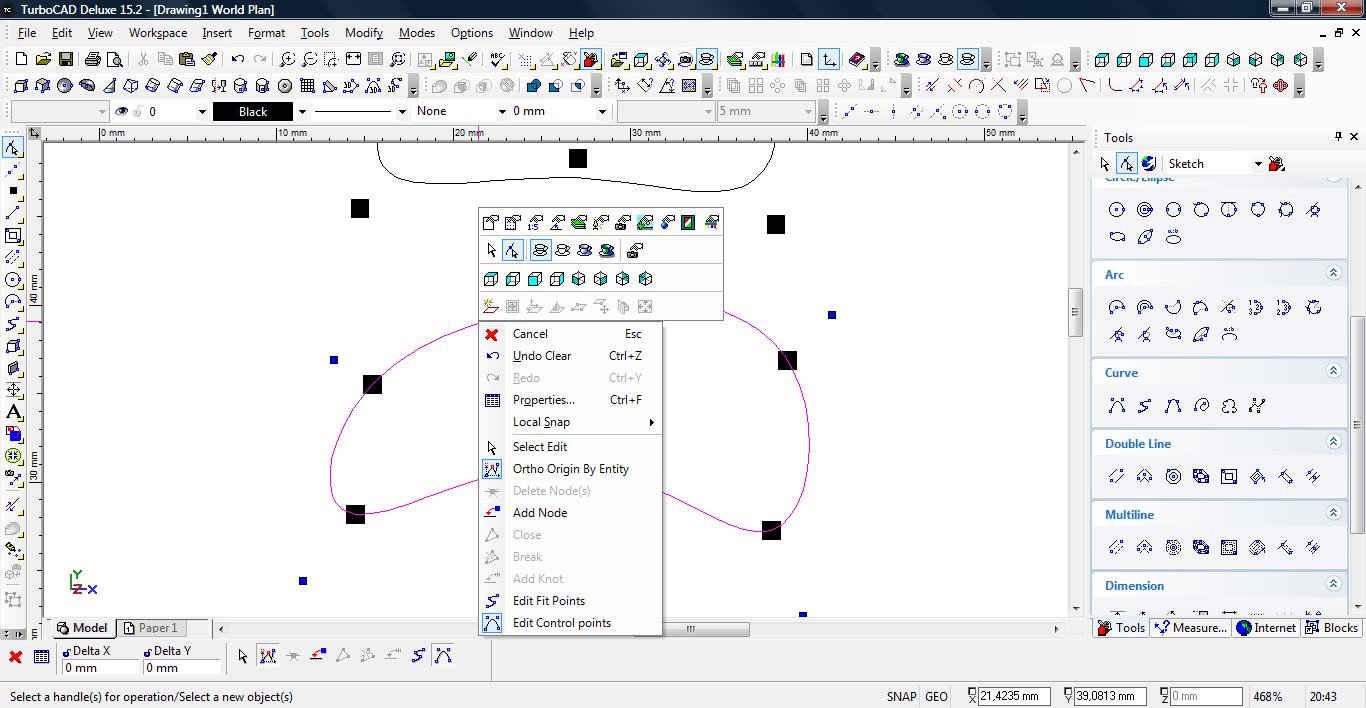

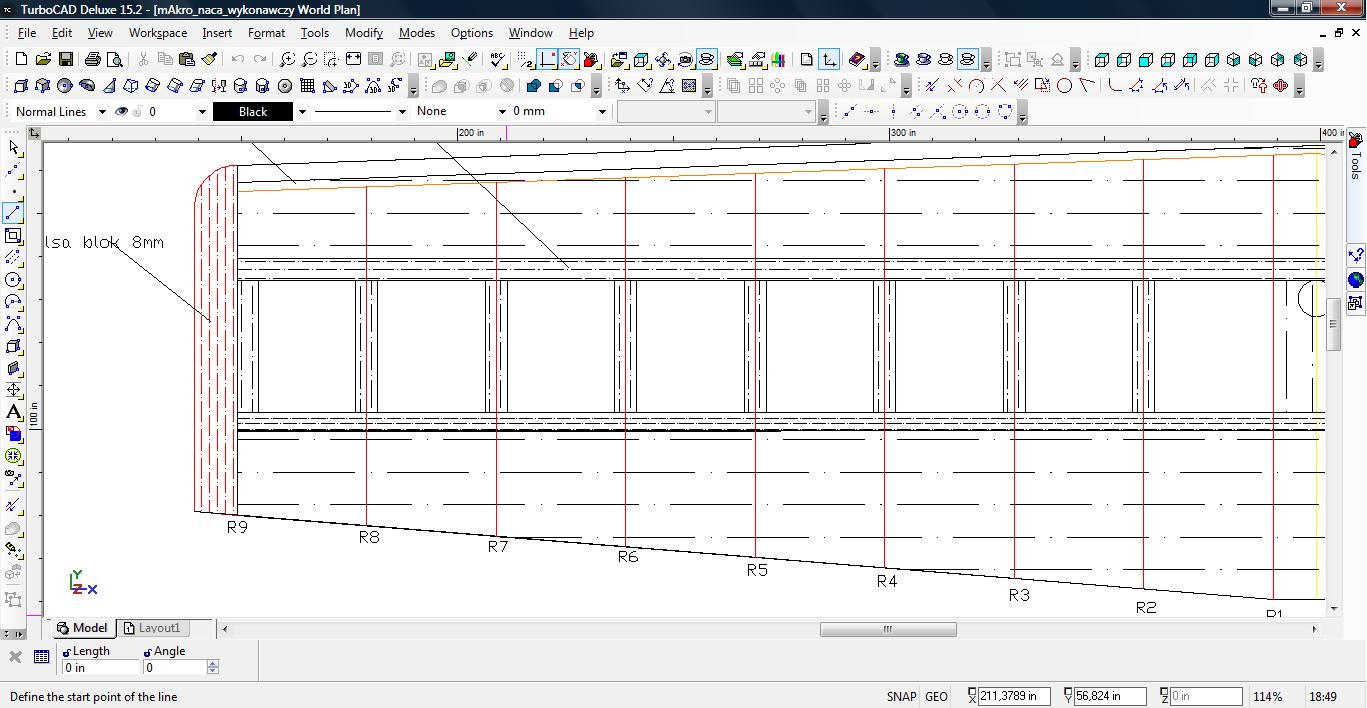

Zawsze podczas rysowania dowolnym narzędziem możemy szybko skoczyć do jego parametrów za pomocą klawisza TAB. Spowoduje to iż aktualne zadanie np. rysowana linia, jest jakby wstrzymana operacje myszą są zablokowane i wszelakie parametry możemy wstawić ręcznie np. długość czy żądany kąt pochylenia. Wartości możemy podawać dodatnie oraz ujemne np. aby obrócić linie o 270 stopni wystarczy wpisać -90.
Załącznik:
15.jpg [ 115.3 KiB | Przeglądany 36213 razy ]
