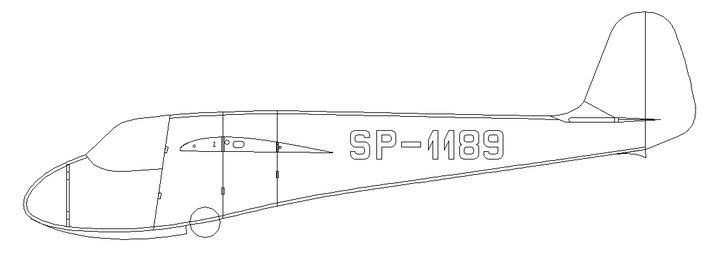

Od pewnego czasu pracuję nad modelem Muchy ter w wersji easy. Chciałbym przedstawić co do tej pory narysowałem. Konstrukcja typowa "easy" z lekko zaokrąglonym kadłubem na górze i spodzie. Rozpiętość ok 210 cm, profil Aquila. Przewiduję wykonać Muchę w barwach AE SP-1189, cała pomarańczowa. Staram się , aby model był możliwie najprostszy w budowie. Mam nadzieję, że po sezonie rozpocznę budowę.
Chciałbym podziękować molejowi, który udostępnił mi obrysowany kadłub w cadzie, zaoszczędziłem dużo czasu .

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

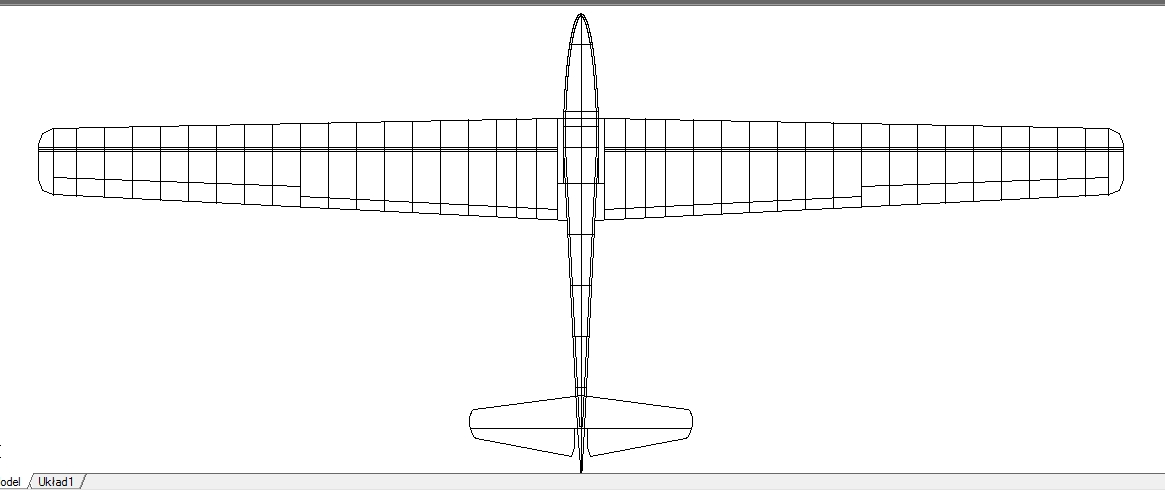

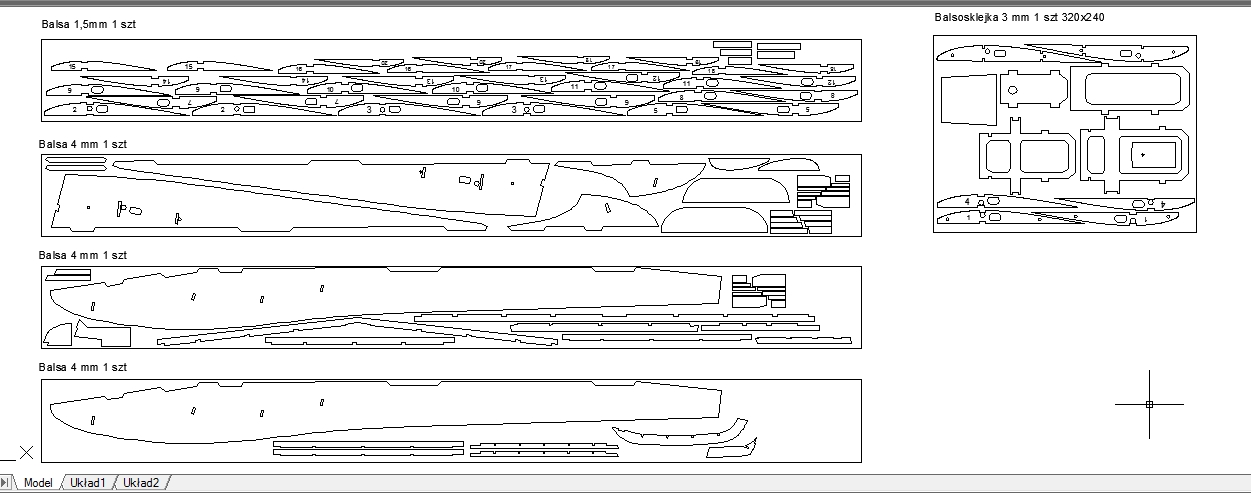

Zakończyłem rysować Muchę, zostały do zrobienia offsety i mostki . Myślę, że dzisiaj to zrobię. Jutro wysyłam do wyceny. Materiały: 1 deska balsy 1,5 mm, 3 deski balsy 4 mm i formatka 320x240 mm balsosklejki 3 mm.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

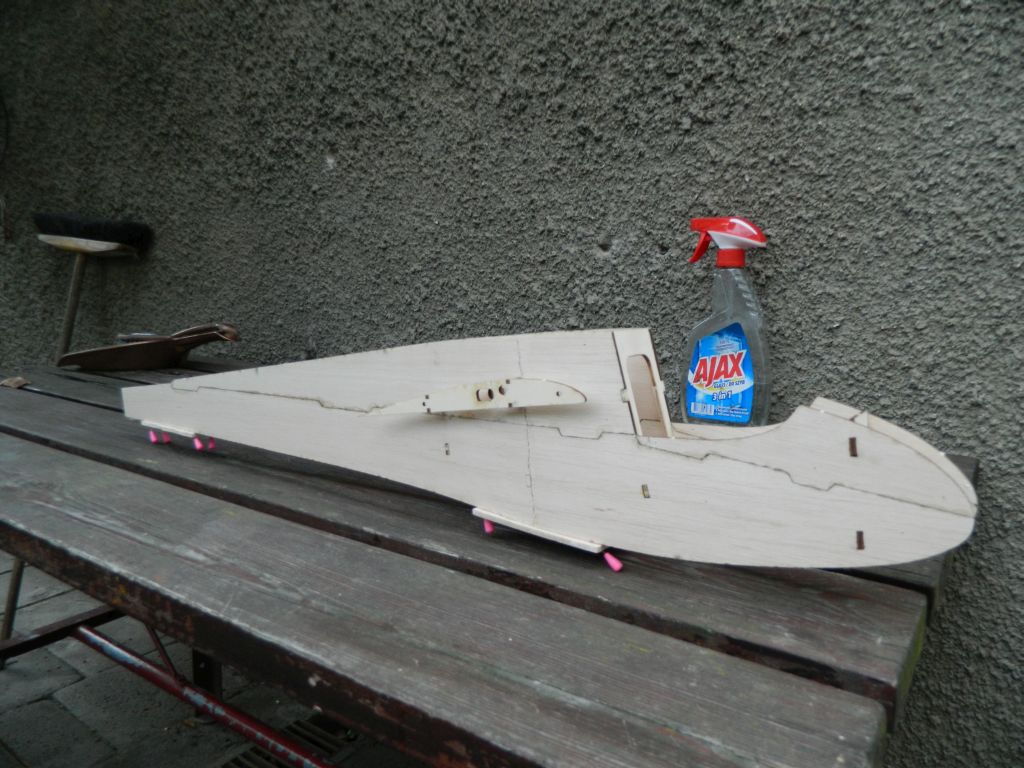

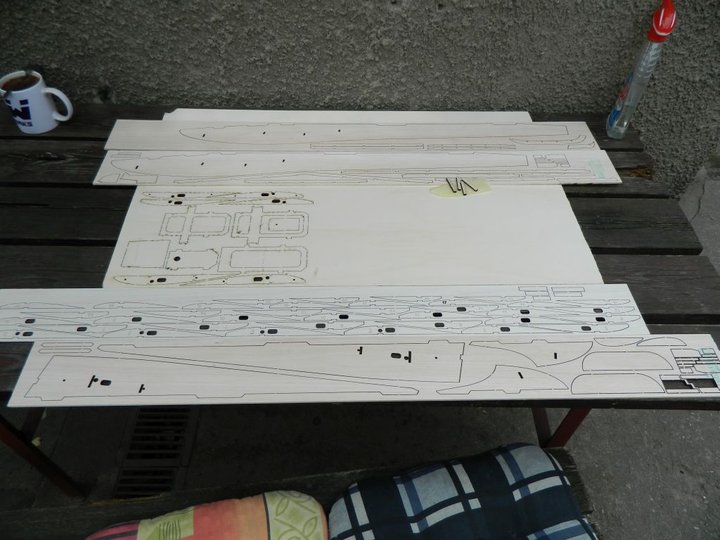

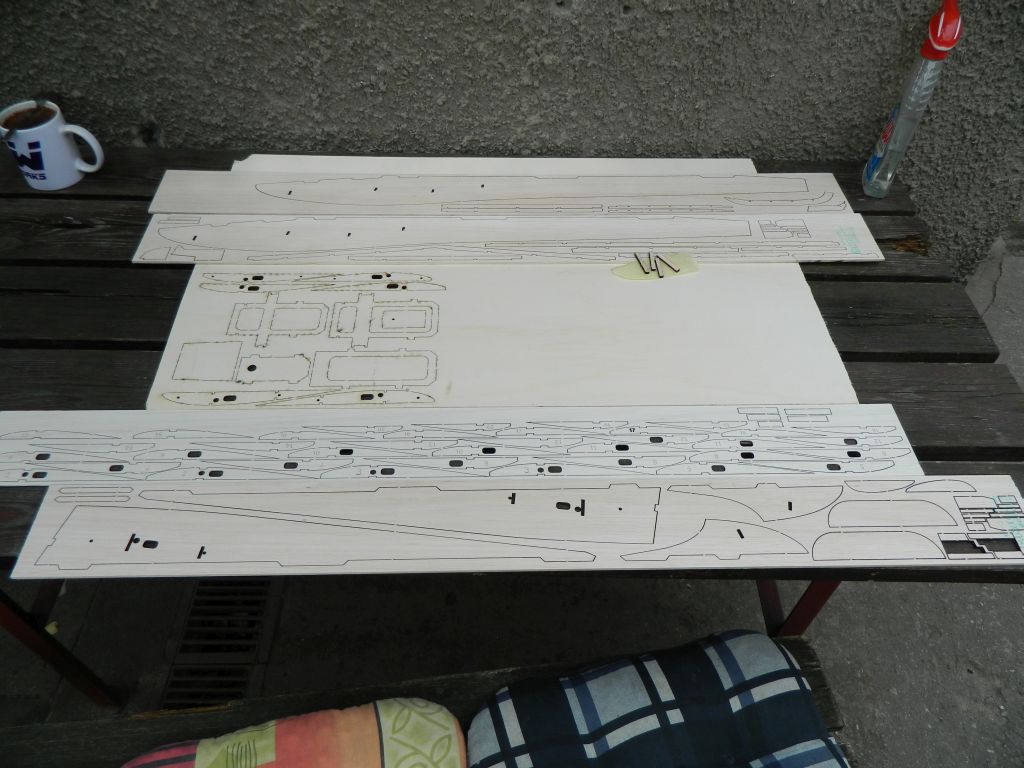

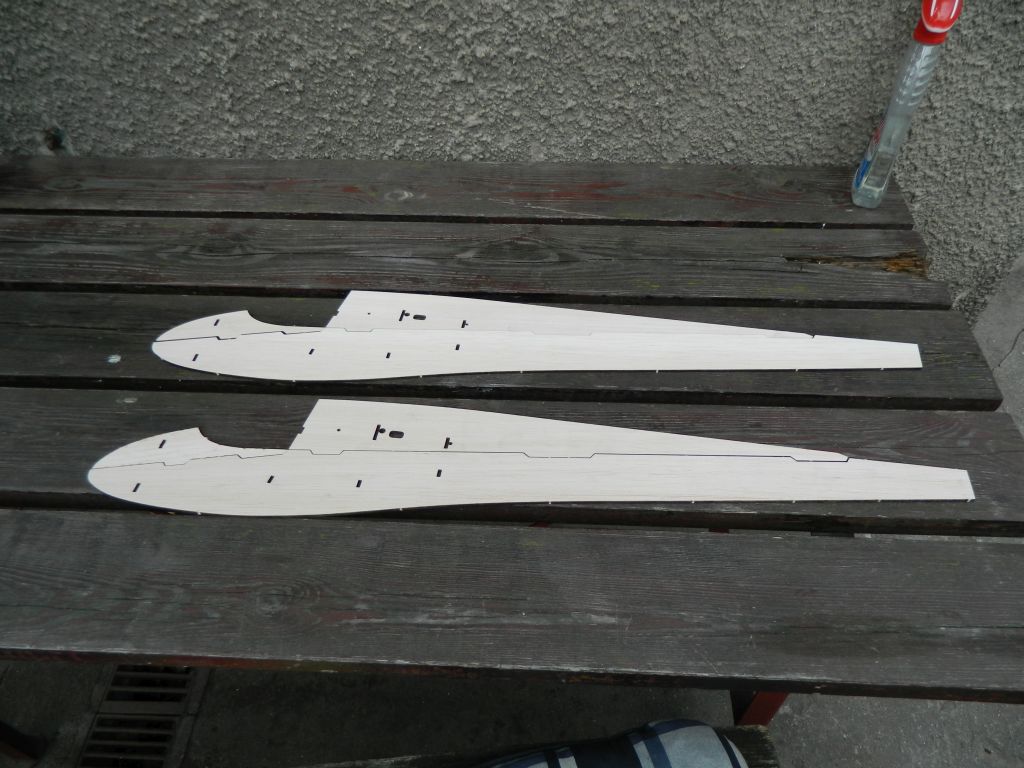

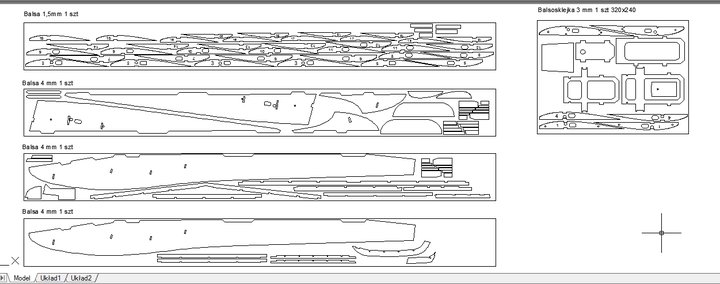

Odebrałem dzisiaj wycięte laserem elementy "Terki" kadłub, usterzenia, żeberka płata. Części wycięte ładnie.....no i przymiarka boków kadłuba . Żeberka na balsie 1,5 mm, boki kadłuba i usterzenia na 4 mm, wręgi i żeberka nasadowe balsosklejka 3 mm. Ruszam z budową .

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Cześć Milo,
Chciałbym zaproponować zmianę profilu. Profil Aquila ma bardzo duże opory przy nawet średnich prędkościach. Model będzie bardzo słabo leciał pod wiatr.

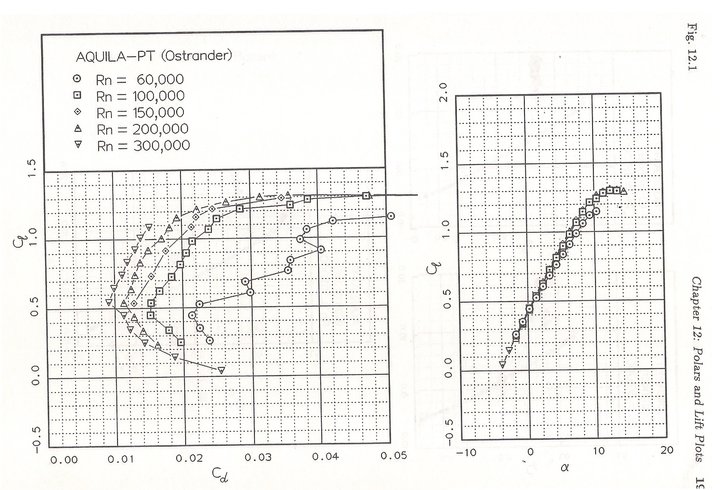

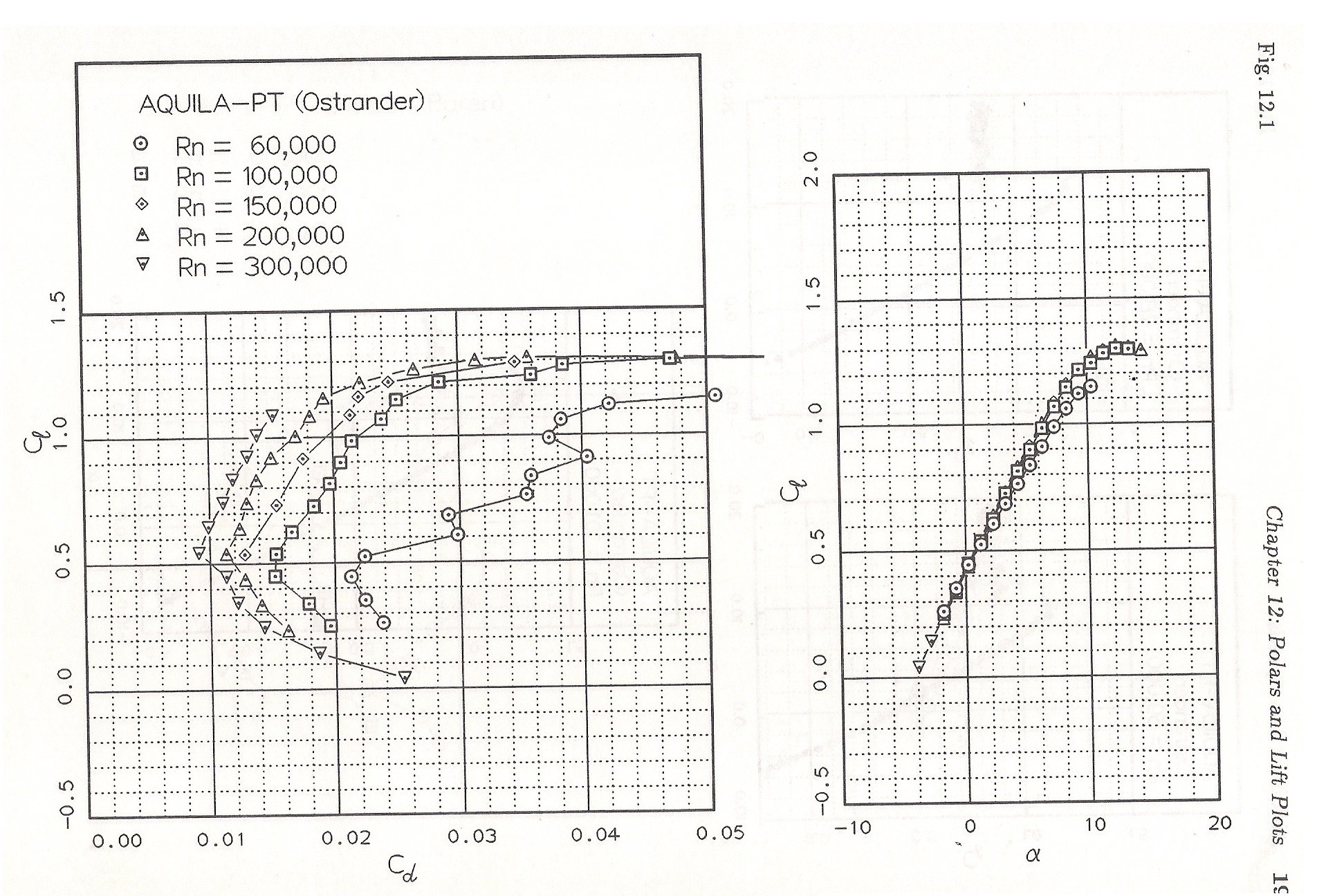

Załączam scan z Soartech 8. Zobacz jak gwałtownie zwiększa się opór poniżej Cl 0.5.

Czołem
Andrzej

Zmiana profilu nie wchodzi w rachubę, już wszystko wycięte. Dzięki za podpowiedź i z chęcią poczytam na temat profili . Szybowce "Easy" w założeniach mają służyć do zabawy, osiągi stoją na dalszym miejscu.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Gratuluję Milo, że wybrałeś Muchę ter na model. To był szybowiec który odrodził po wojnie polskie szybownictwo. Pięknie latał... zdobyłem na nim srebrną i jeden diament . Napisałeś, że kadłub u góry i na dole będzie lekko zaokrąglony.Taki zaokrąglony prostokąt? O ile wiem i pamiętam przekrój kadłuba miał kształt o przekroju jajowym znacznie zwężonym u dołu. Zwężenie to od tyłu płozy było coraz większe aż do końca kadłuba kończąc się prawie na ostro nie tak jak w Musze 100. Myślę, że to mieści się w normie easy. Byłoby to moim zdaniem nawet bardziej prostsze i lżejsze wykonanie. Muszki były malowane głównie na kremowo i tylko nieliczne malowano na pomarańczowo lub szaro.
No ale skoro to ma być "klasyczne" easy? to trudno. Nie będzie zgrabna

_________________
...Kto nie ma wyczucia prędkości i wydoskonalonej precyzji ruchów niewiele zwojuje....

Pozdrawiam: Tadeusz

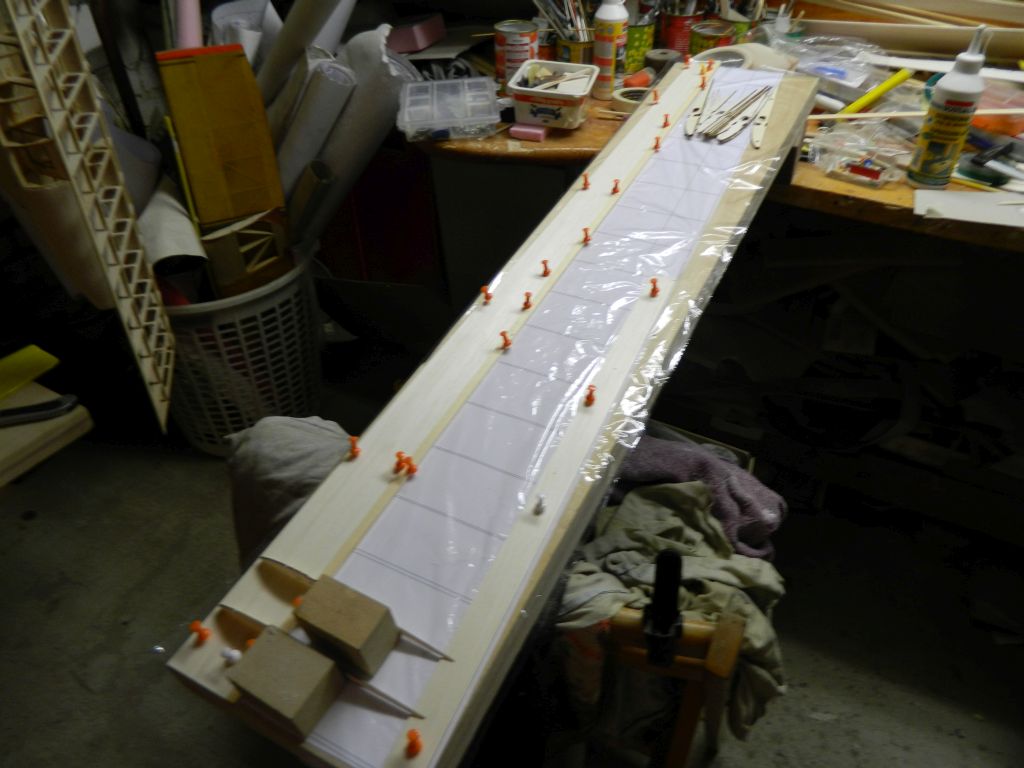

No to ruszam z Muchą Ter w wersji easy .....zaczynam od skrzydeł, z dwóch powodów. Po pierwsze, brakuje mi paru pierdól aby składać kadłub, już zamówione, po drugie, budowa płata na tym profilu to czysta przyjemność .....szybko, bez komplikacji i bez odpinania z deski można praktycznie skleić cały płat.

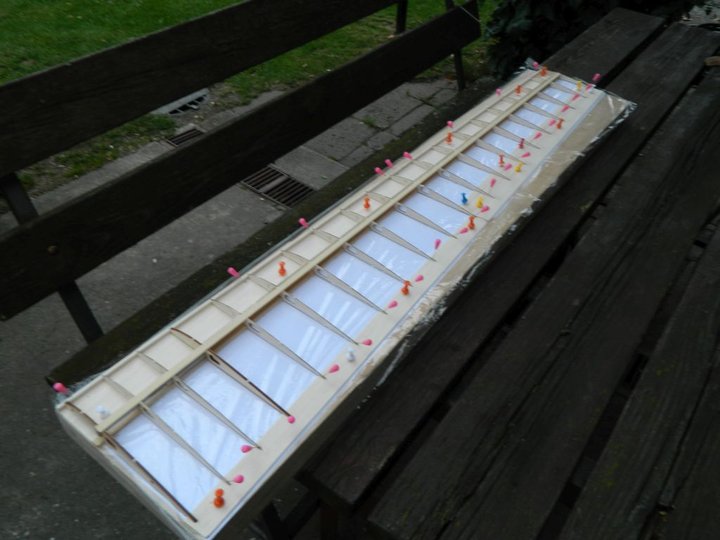

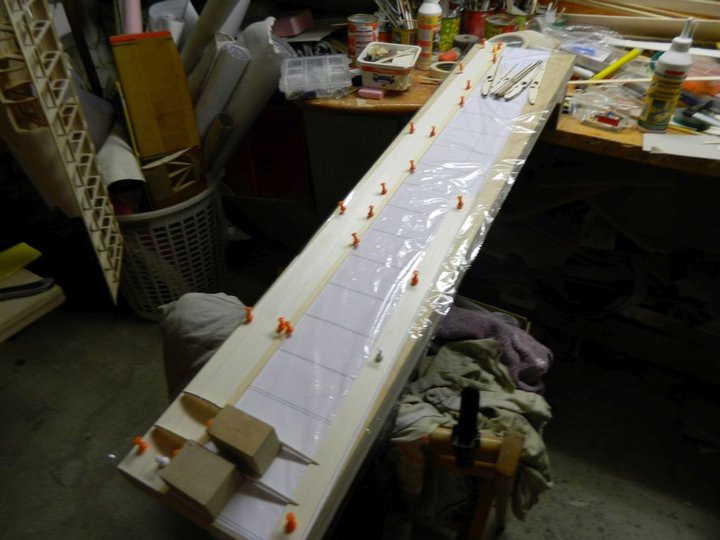

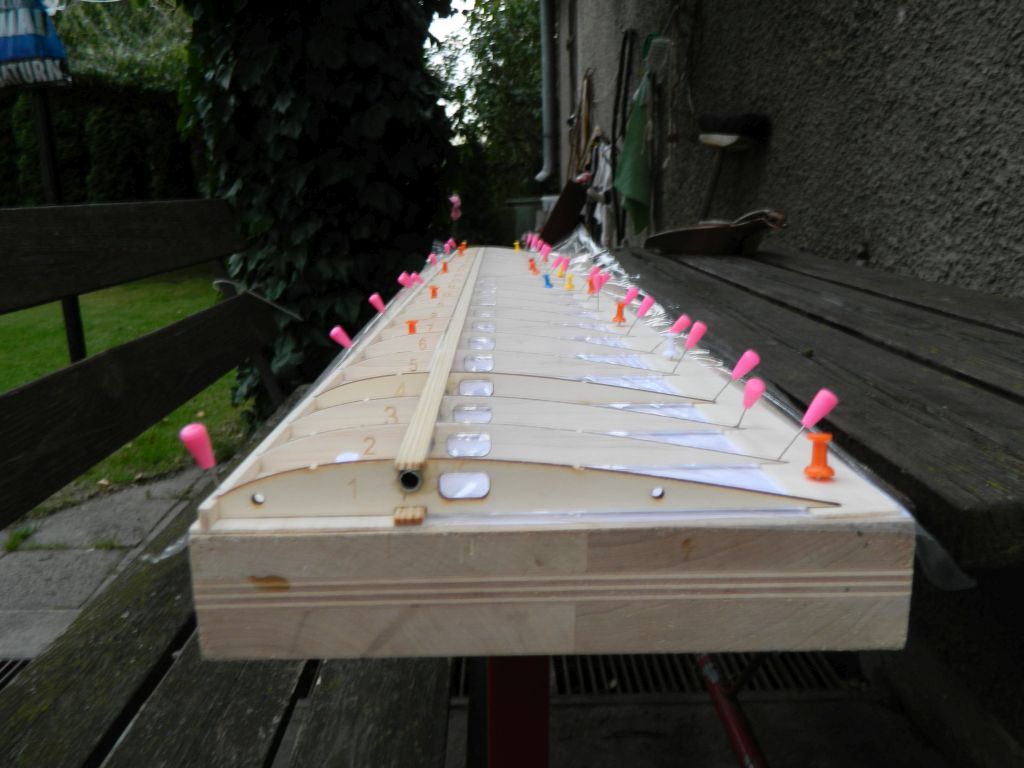

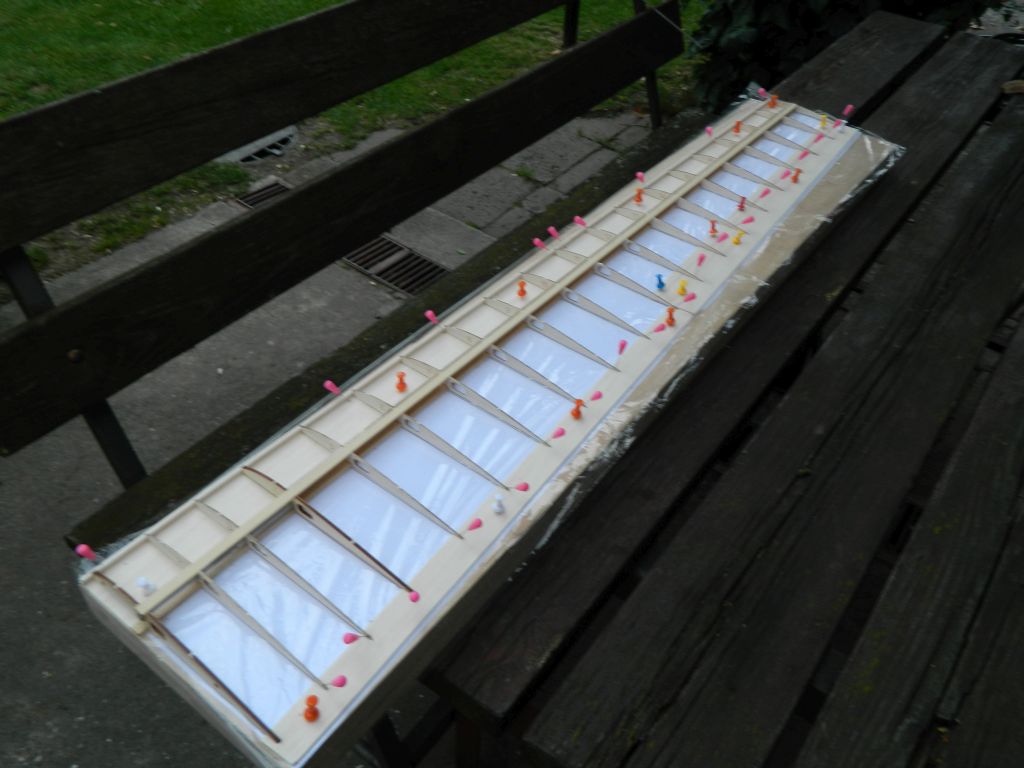

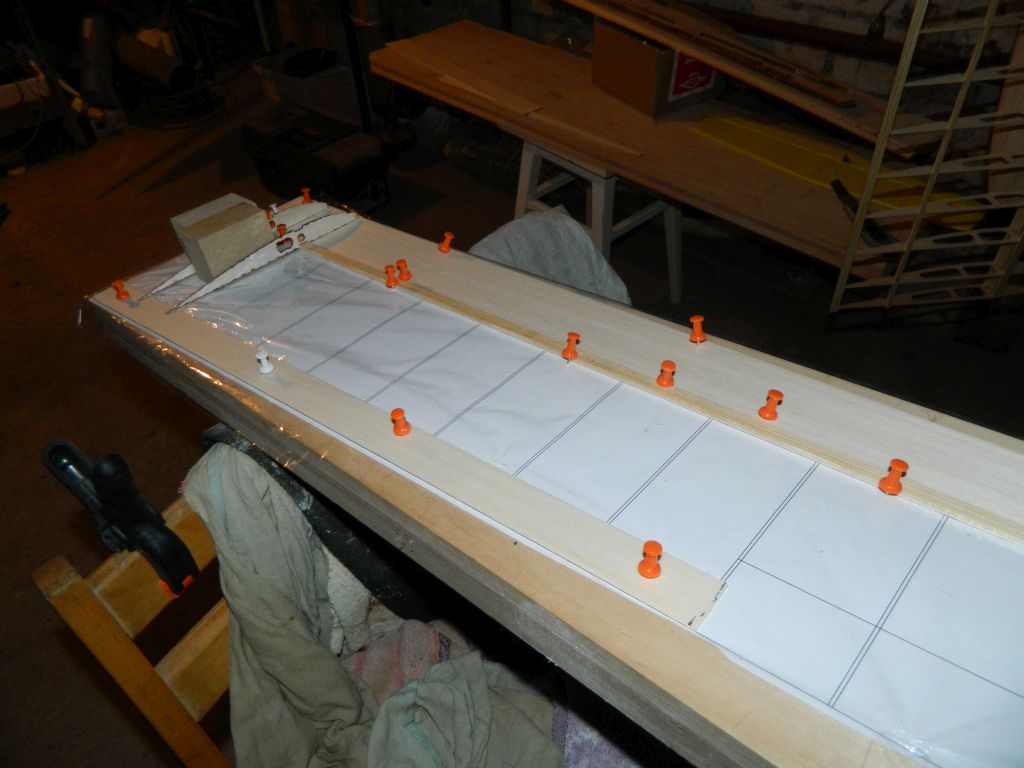

Wydrukowałem plany warsztatowe, z balsy 1,5 mm zamocowałem na desce dolną część kesonu, przykleiłem do niego dolny dźwigar i zamocowałem krawędź spływu, dolną listwę. Teraz można wklejać żeberka .

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

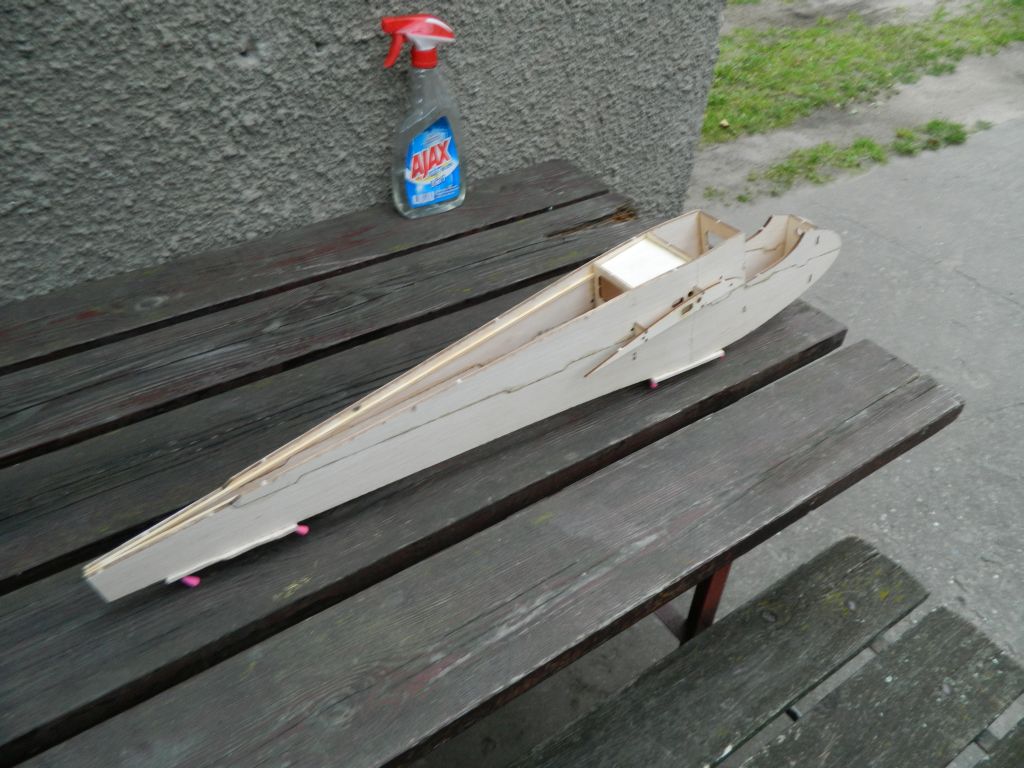

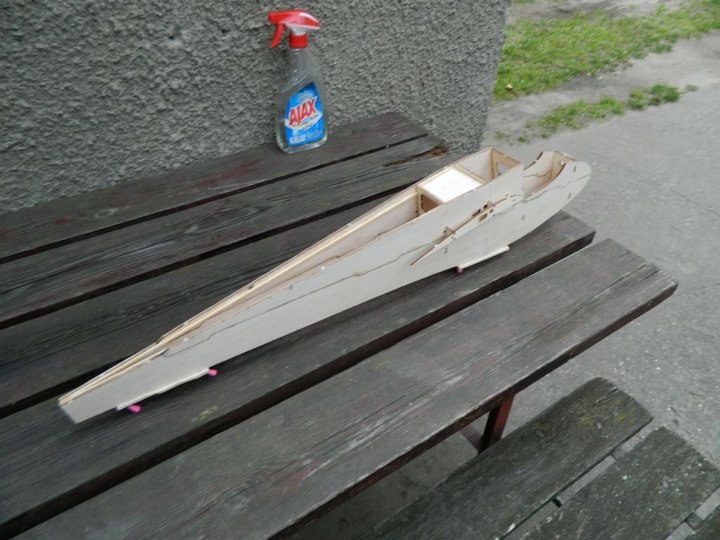

Budowa Muchy ter easy przebiega dość gładko, dzisiaj złożyłem kadłub. Cały czas pracuję nad płatem. No nie do końca gładko , bo dałem wióra w obrysie kadłuba z góry, zbyt ostro poszedłem od wręgi głównej w stronę przodu i nie było możliwości wygięcia boczków bez złamania ich. Dobrze, że to easy, naciąłem od wewnątrz boczki, delikatnie przełamałem, tak musi zostać. Kilka fotek.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Pięknie!
Przydały by mi się takie skrzydełka do "Liska II".Formatki zamawiam.Budowa skrzydeł z tym profilem jest rzeczywiście wdzięczna.Przekonałem się na bazie "Boćka".Powstały w jeden weekend. Niebawem także pochwalę się.

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek

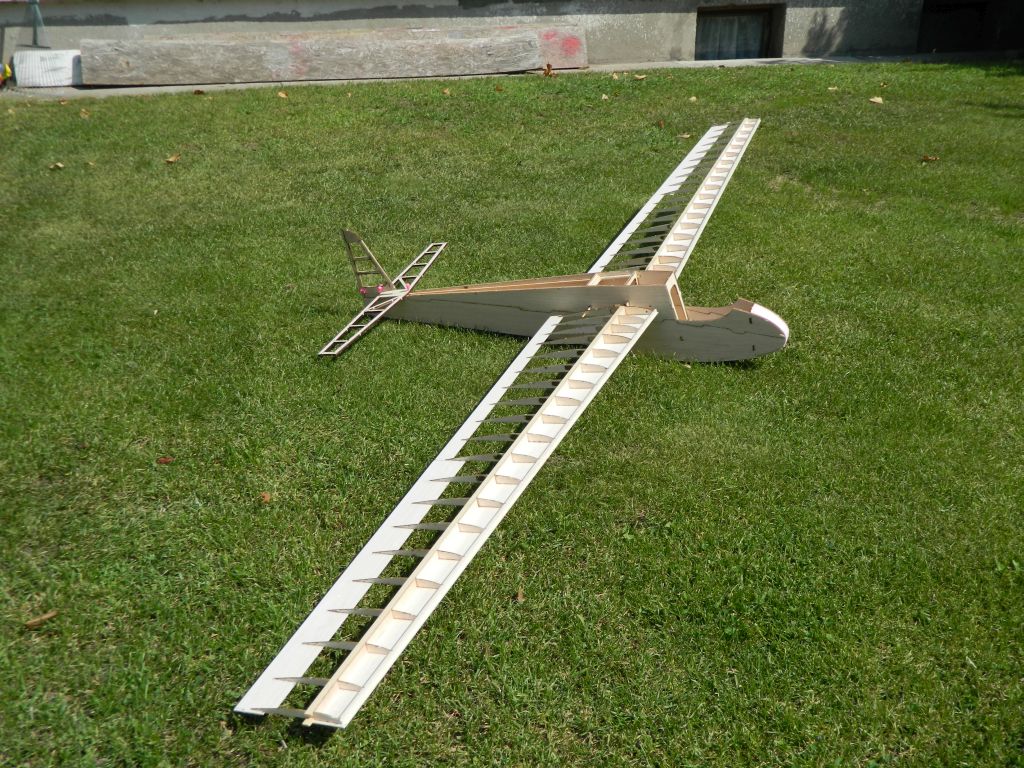

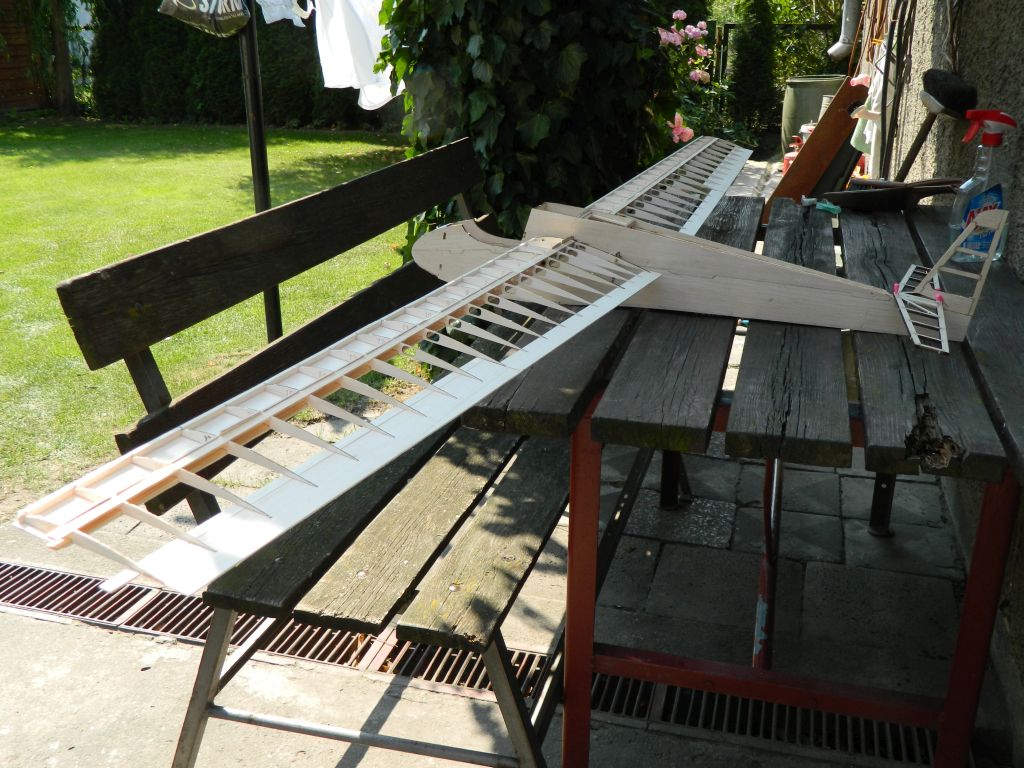

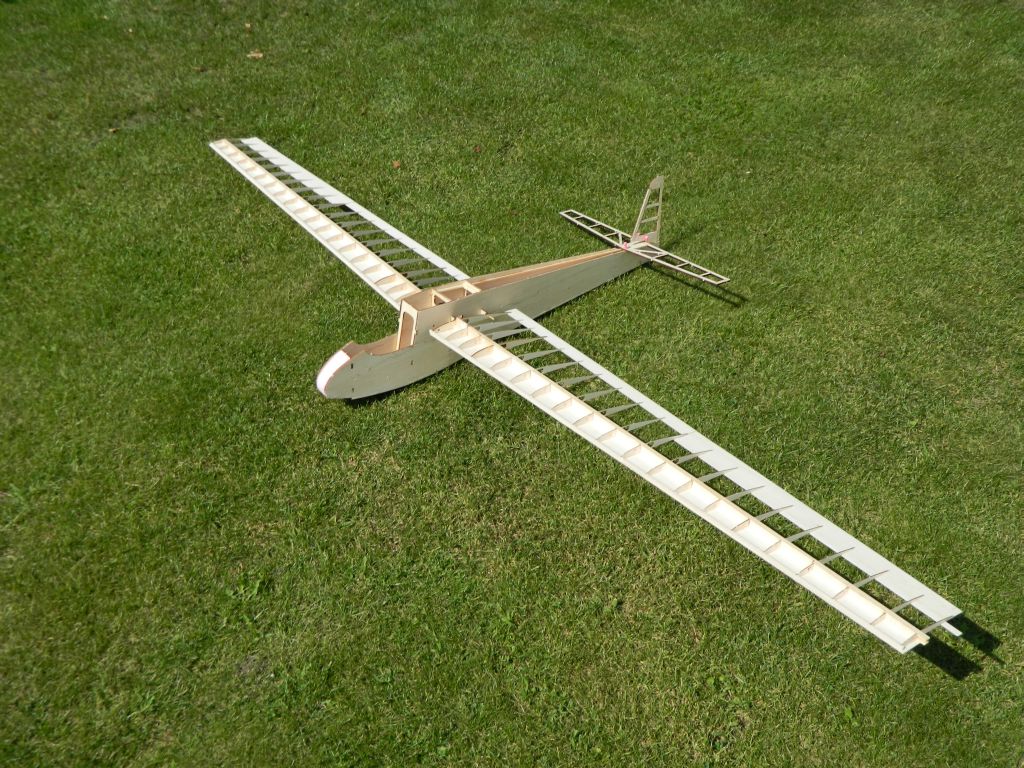

Oba płaty są na tyle gotowe, że można je zdjąć z deski.....przymiarka z kadłubem i szkieletem usterzeń .
