Chciałbym udostępnić moją wersje arkusza do obliczeń w szybowcach.

Arkusz bazuje na wzorach znanych z książki Niestoja. Były one podawane także podczas projektu ADW-1. (viewtopic.php?f=61&t=225#p2345)

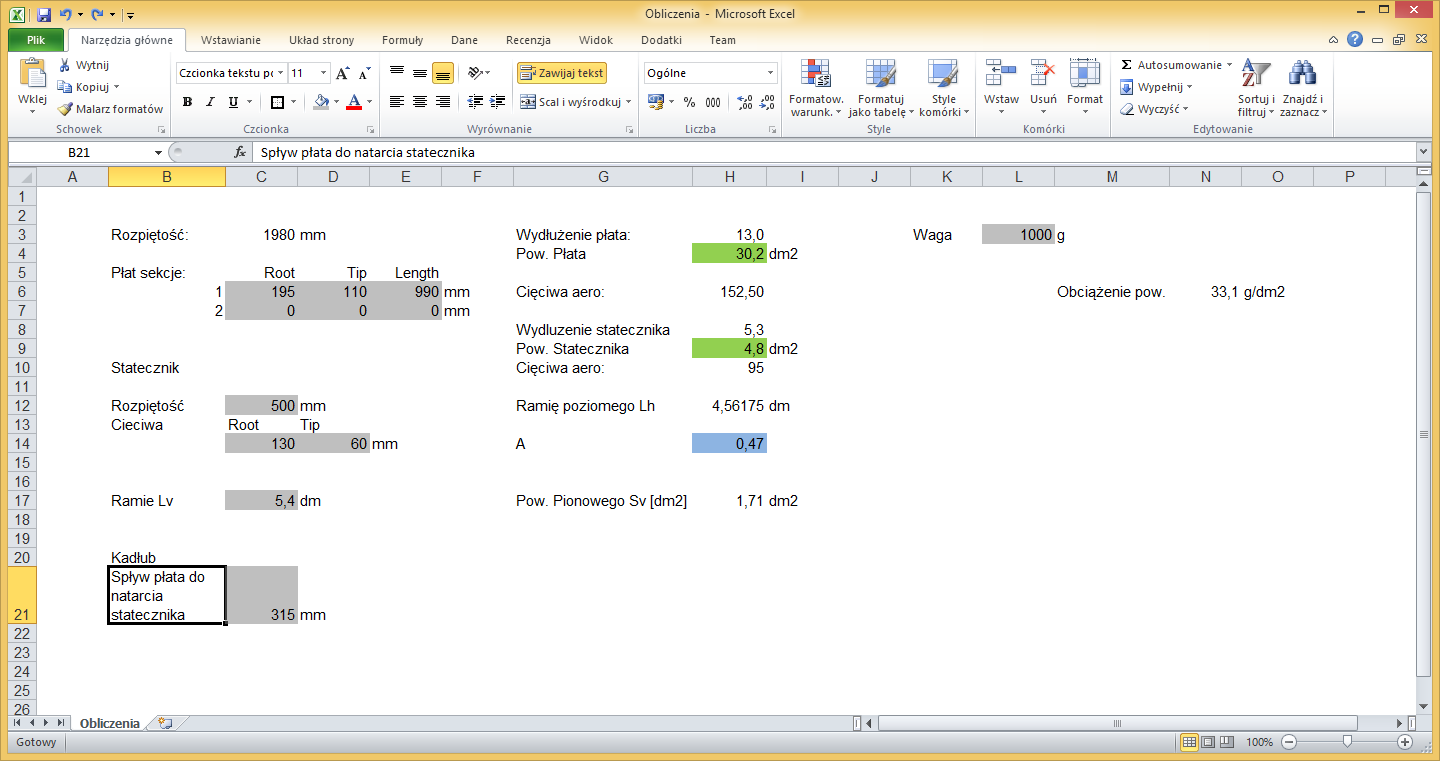

Arkusz wygląda tak:
Załącznik:
obliczenia_screen.png [ 79.56 KiB | Przeglądany 5111 razy ]


Wypełniamy pola na szaro.

Arkusz jest przygotowany dla skrzydeł prostokątnych / trapezowych z jedną lub dwoma sekcjami.
W sekcji 'Płat' podajemy cięciwę nasady i końcówki skrzydła oraz jego długość. Rozpiętość, powierzchnia oraz wydłużenie zostanie obliczone automatycznie.
W sekcji 'Statecznik' podajemy rozpiętość oraz cięciwę nasady i końcówki. Dane oczywiście dotyczą statecznika poziomego.
Ramię Lv, jest to ramie statecznika pionowego, potrzebne do obliczenia jego powierzchni. Do wyniku dodawane jest 0,6 dm.
Robię tak bazując na opisach z projektu ADW-1.
Ostatnia wartość to odległość między spływem płata a natarciem statecznika poziomego.


Załączniki:
Obliczenia_public.xlsx [18.81 KiB]
Pobrany 304 razy

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek
Na górę
 Wyświetl profil

Post: 26 gru 2019, o 15:35
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Czas na aktualizację arkusza :)
Załącznik:

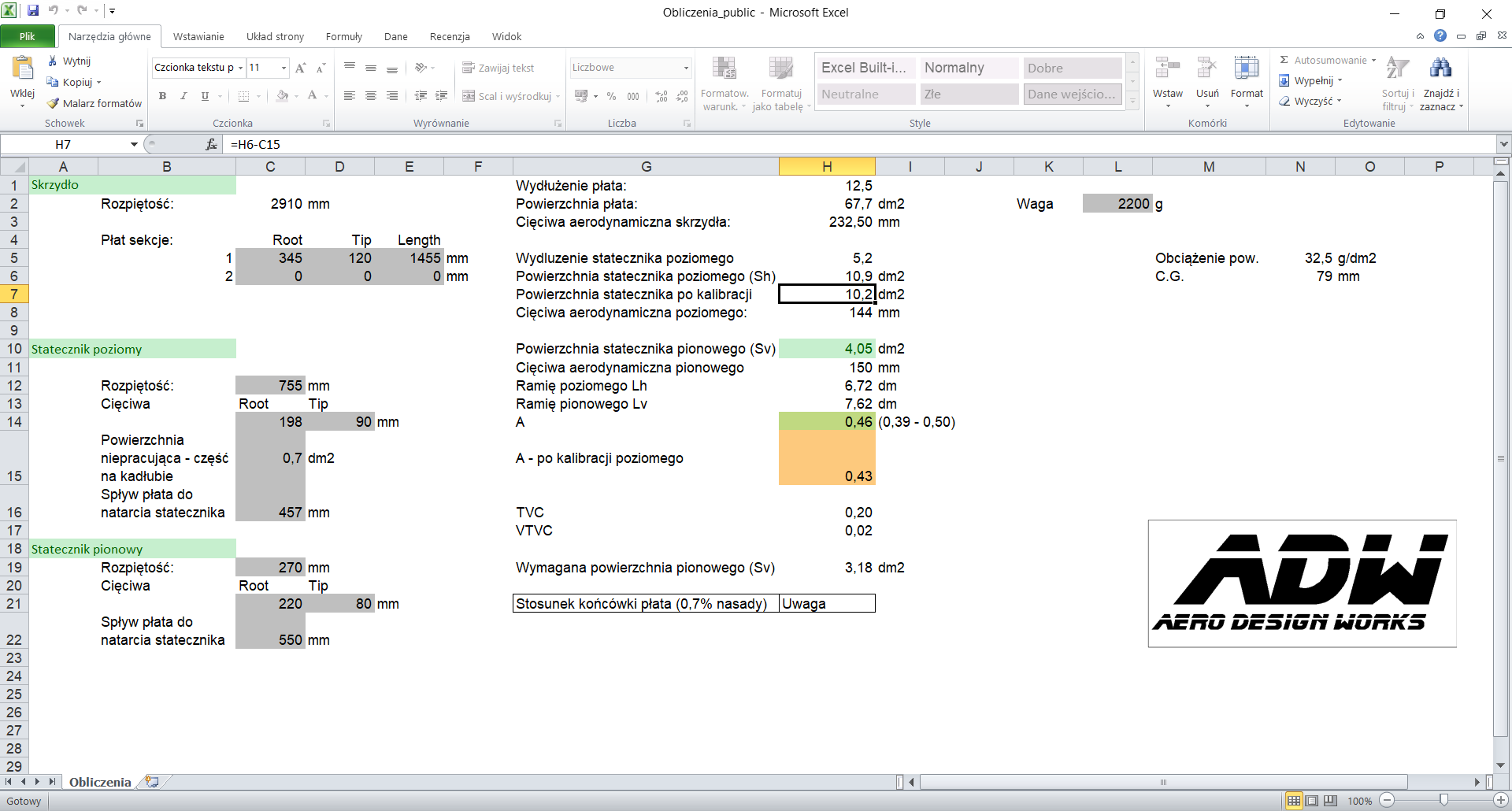

1.png [ 130.62 KiB | Przeglądany 876 razy ]

Zasada ta sama, wypełniamy pola na szaro po lewej stronie.
Z nowości:
  • Poprawiony układ elementów
  • Dodano sekcje dla statecznika poziomego
  • Dodano opcję kalibracji powierzchni poziomego. Część która nie pracuje - miejsce styku z kadłubem, można odjąć by zobaczyć bardziej realne A
  • Wprowadziłem kolorowanie komórek z A w zakresie 0,39 - źle, czerwony 0,50 - super, zielony
  • Wyliczamy powierzchnie statecznika pionowego + obliczamy wymaganą powierzchnię do stabilizacji + kolorowanie komórek
  • Dodano wyliczanie środka ciężkości
  • Zablokowano komórki których nie zmieniamy


Załączniki:
Obliczenia_public.xlsx [20.37 KiB]
Pobrany 47 razy
