MarekJ pisze:
Ze zdjęcia często trudno ocenić pewne szczegóły ale wydaje mi się, że od końca żebra do krawędzi spływu jest trochę za dużo tego materiału. Przy tej cięciwie i profilu zwykle wystarcza 6-7 mm. Ale może to tylko złudzenie....

Może trochę tak ;) , ale tak wychodzi z wyrysowanego profilu....no może biorąc pod uwagę moje błędy kreślarskie, z 2-4 mm mniej.
CD

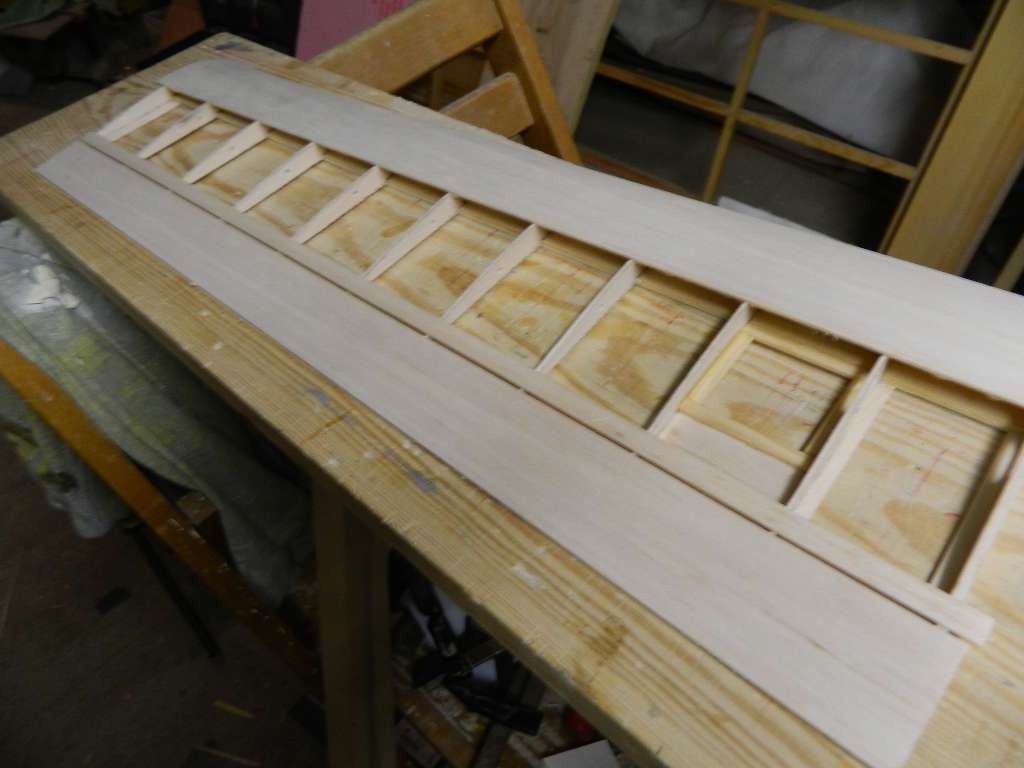

Górna część lotki przyklejona - niezawodny 66A....jednak, przyklejony również górny dźwigarek przylotkowy. Teraz czas na nakładki na żeberkach, szlifowanie wszystkiego, odcięcie lotki i połączenie obu części płata razem.
CDN


Załączniki:
DSCN1195.jpg [ 109.92 KiB | Przeglądany 13176 razy ]
DSCN1196.jpg [ 106.84 KiB | Przeglądany 13176 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 16 kwie 2013, o 20:26
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3842
Lokalizacja: Elbląg
CD

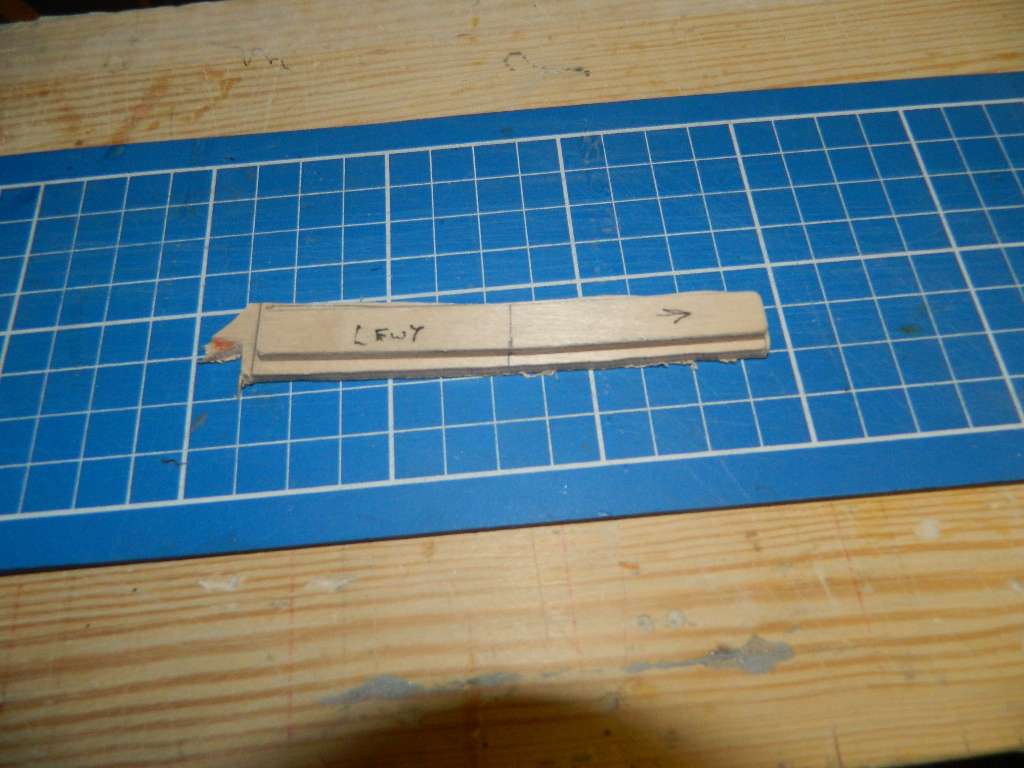

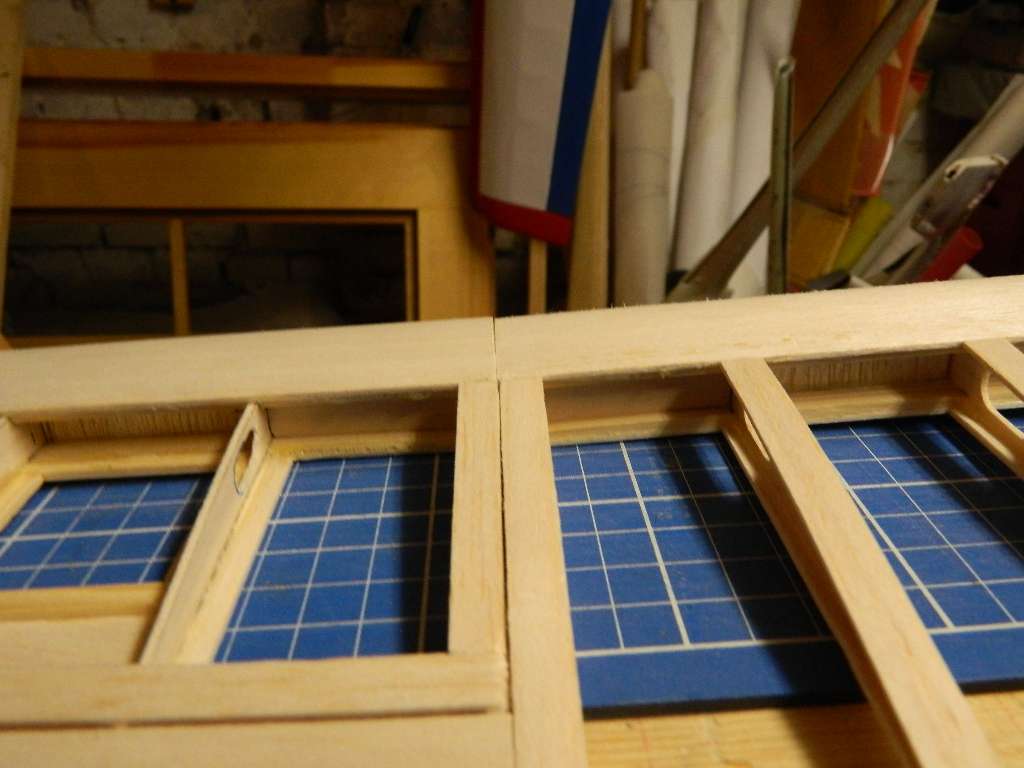

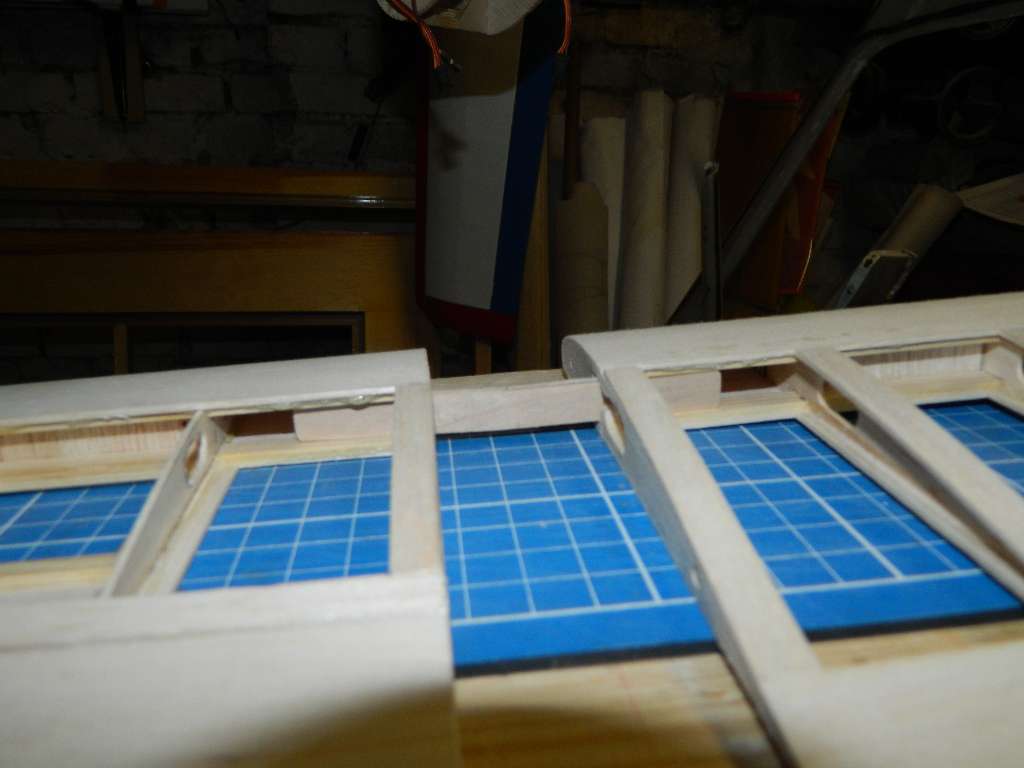

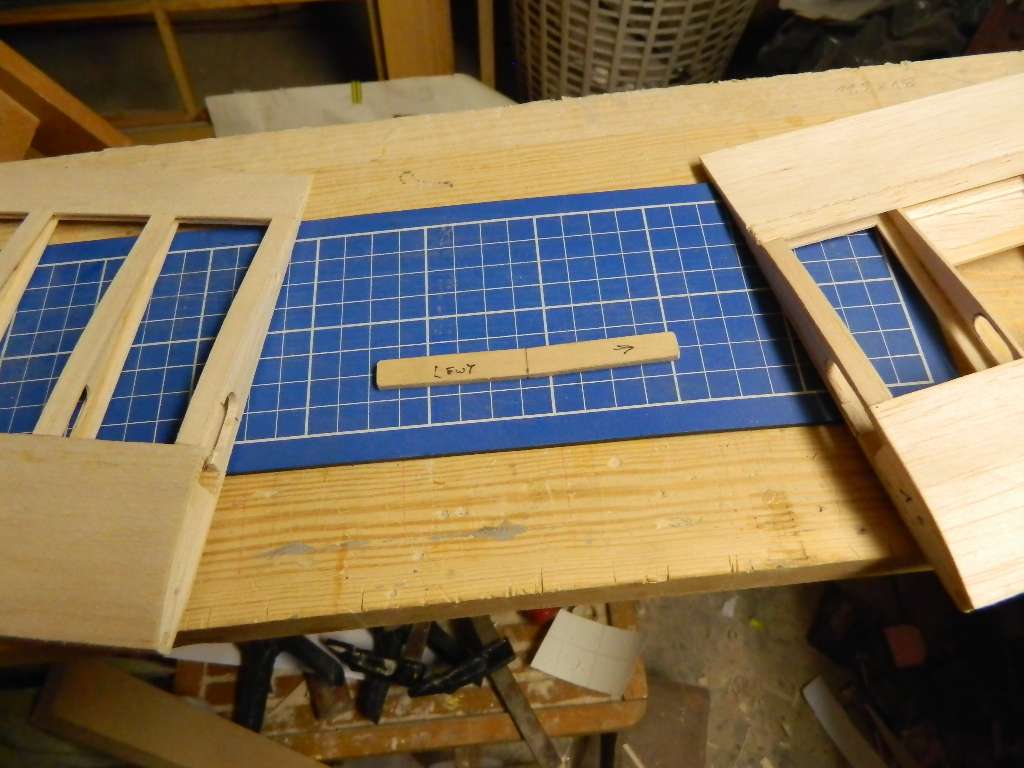

Połączenie obu połówek płata będzie zrealizowane za pomocą łącznika sklejkowego ....dwie warstwy sklejki 3 mm, może być inna grubość, np 2x2,5 mm lub coś podobnie, ważne żeby to była sklejka lotnicza wielowarstwowa. Robiłem swego czasu próby wytrzymałościowe takiego elementu, statycznie obciążyłem sklejone dwie warstwy sklejki 2,5 mm....wytrzymało ok 20 kg, czyli ok 17-18 G ;) zdecydowanie więcej niż reszta konstrukcji płata. Łącznik wchodzi 50 mm w obie części płata....reszta na fotach, jakby co to pytajcie.
CDN


Załączniki:
DSCN1221.jpg [ 132.91 KiB | Przeglądany 13132 razy ]
DSCN1222.jpg [ 104.06 KiB | Przeglądany 13132 razy ]
DSCN1223.jpg [ 115.36 KiB | Przeglądany 13132 razy ]
DSCN1224.jpg [ 127.96 KiB | Przeglądany 13132 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

TomekW
Post: 16 kwie 2013, o 21:22
Offline
Modelarz
Awatar użytkownika

Rejestracja: 26 paź 2011, o 11:07
Posty: 306
Lokalizacja: Radawiec Mały
Jak rozumiem, chodzi o łącznik nazwijmy to "centropłata" z "uchem" ?

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek
Na górę
 Wyświetl profil

milo
Post: 16 kwie 2013, o 21:33
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3842
Lokalizacja: Elbląg
:oops: Tak , oczywiście, połączenie centro z końcowką lewego płata.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 23 kwie 2013, o 17:45
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3842
Lokalizacja: Elbląg
CD

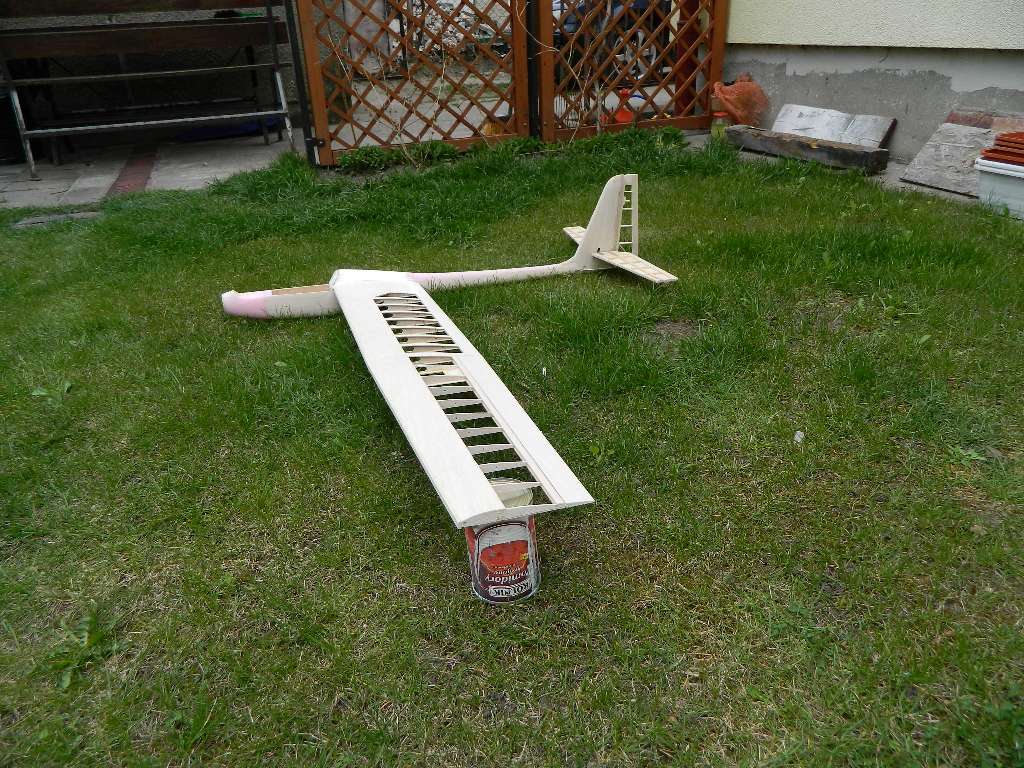

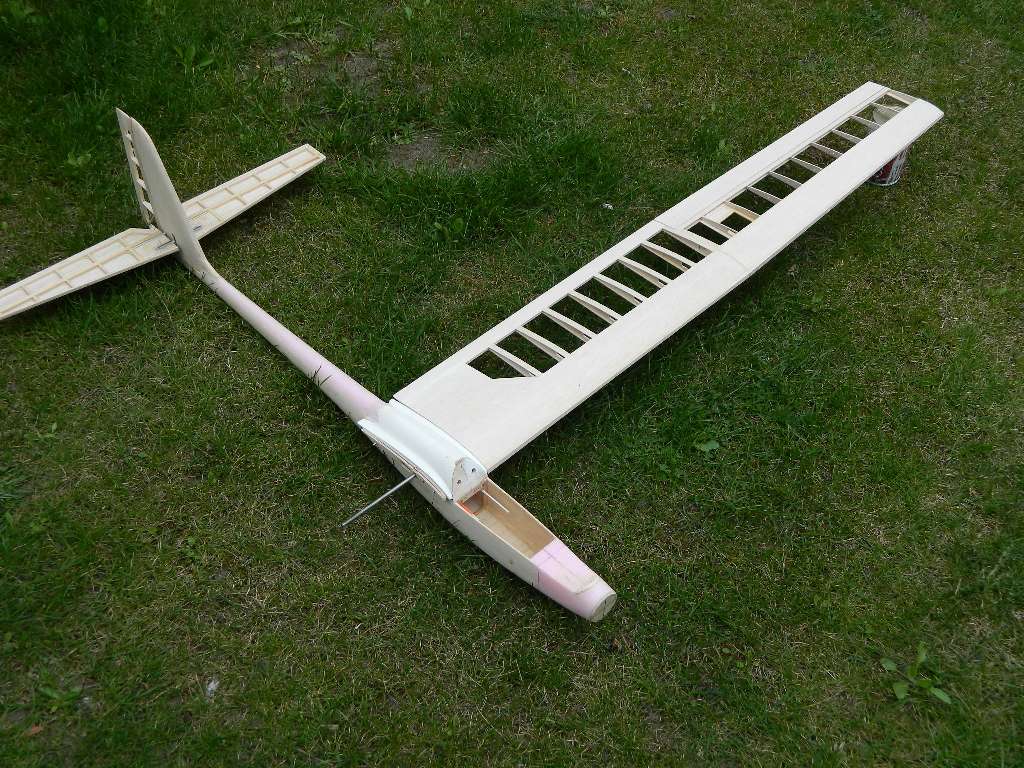

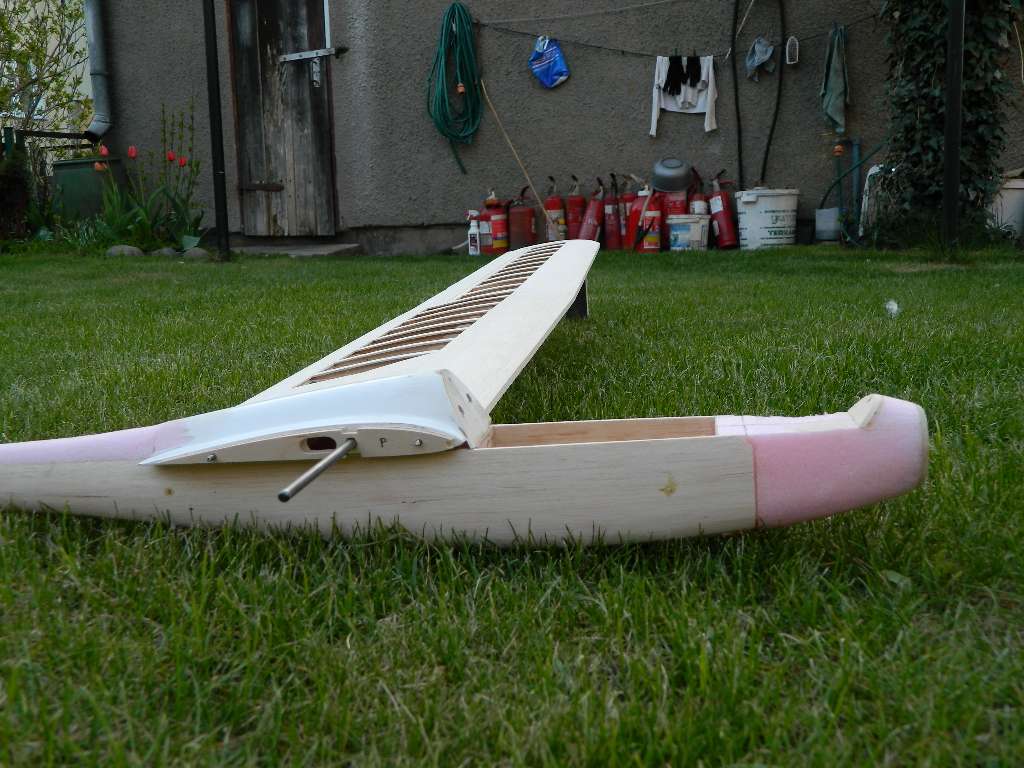

Obie połówki płata sklejone. Wstępna przymiarka do kadłuba. Teraz czas na wykonanie końcówki płata, dokończenie nakładek na żeberka i odcięcie lotki, oczywiście po uprzednim wyszlifowaniu całej powierzchni płata.
CDN


Załączniki:
DSCN1230.jpg [ 229.87 KiB | Przeglądany 13093 razy ]
DSCN1231.jpg [ 222.51 KiB | Przeglądany 13093 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 2 maja 2013, o 19:15
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3842
Lokalizacja: Elbląg

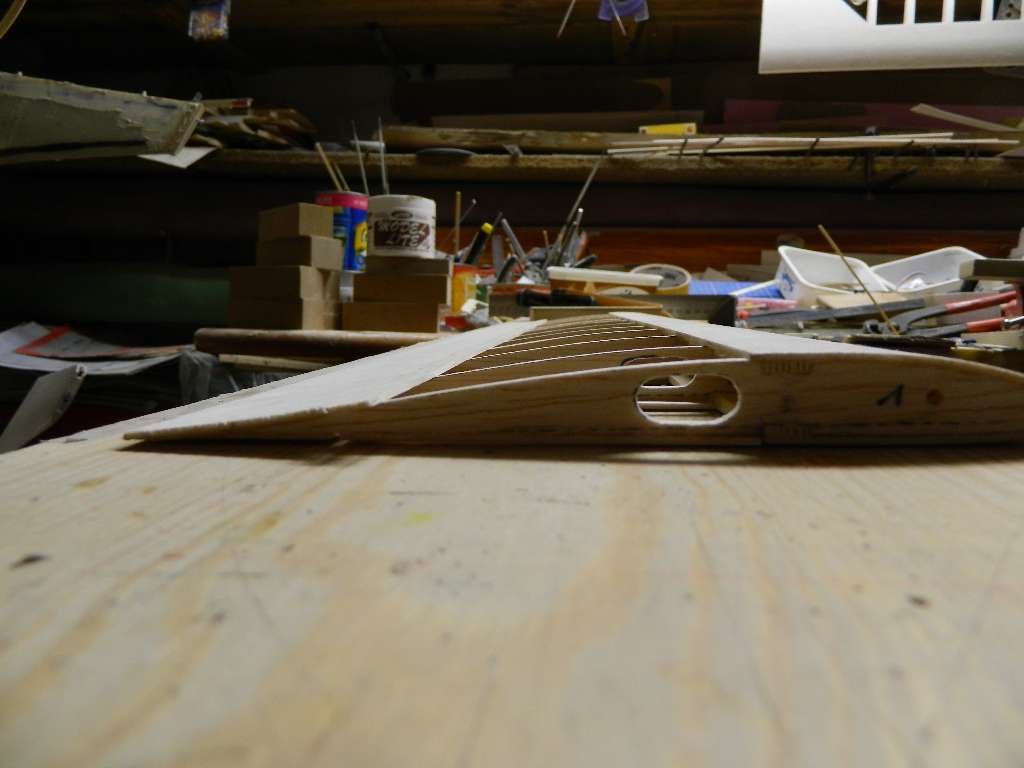

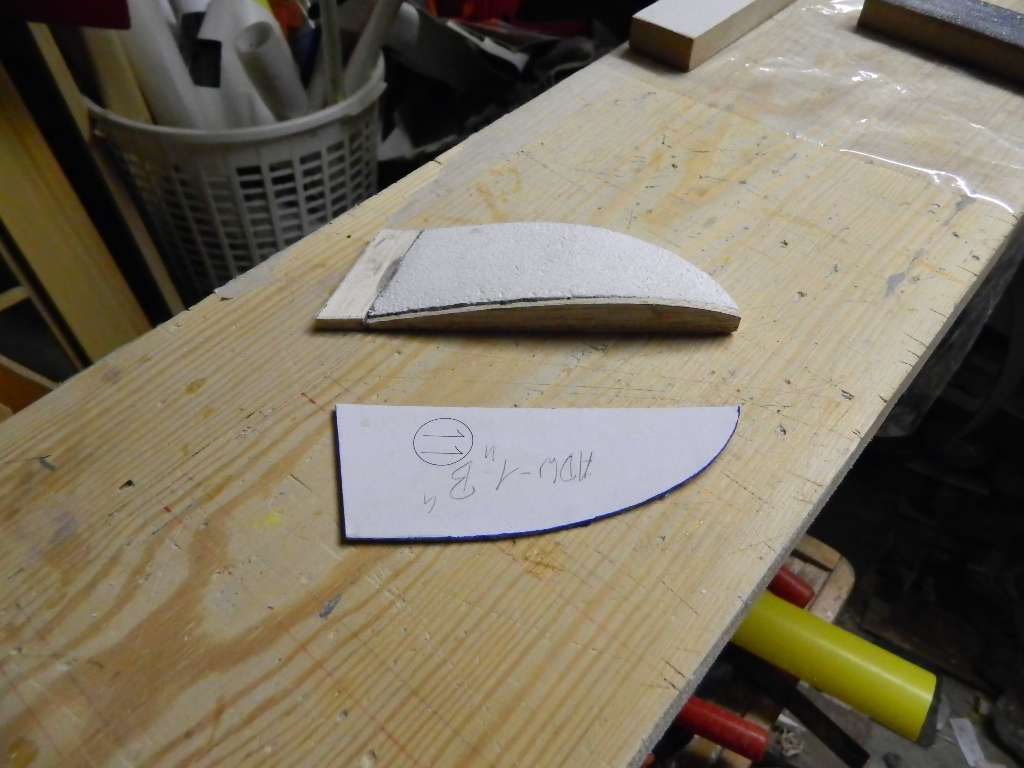

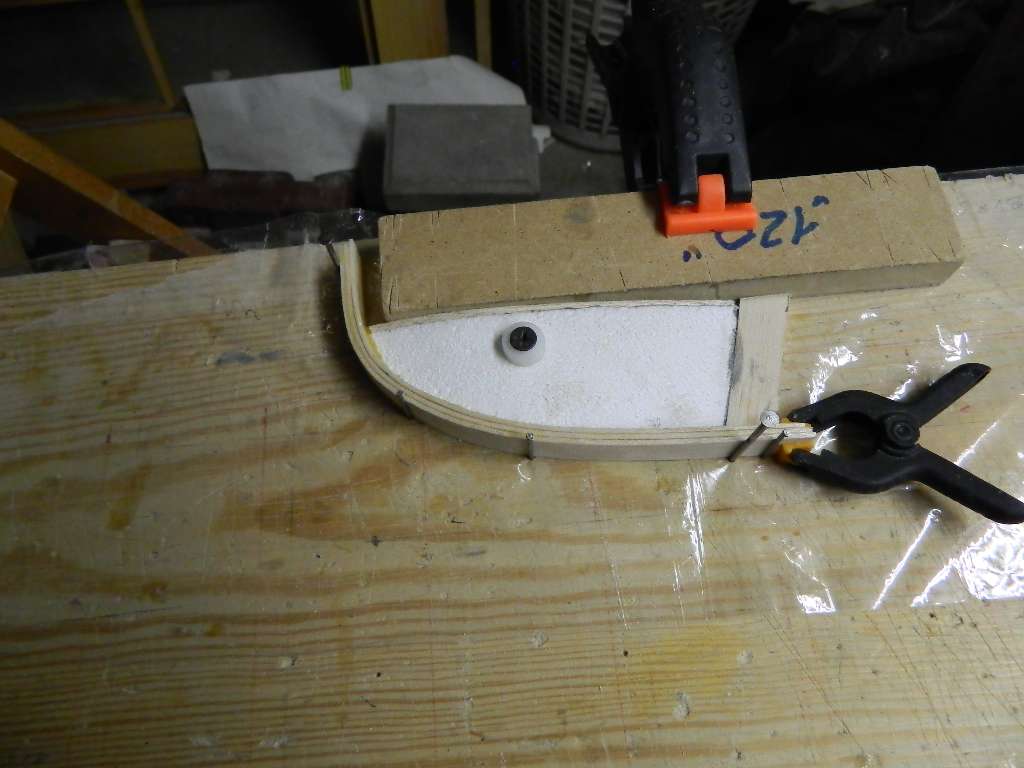

No to ruszamy dalej. Dzisiaj zrobiłem, no może trochę na wyrost, ale wykonałem półfabrykat końcówki. Udoskonaliłem "swoją" metodę wykonania. W trakcie eksploatacji moich szybowców, pojawił się problem pękających spływów i natarć tego elementu. Wynika to z tego, że ciężko położyć laminat na tych miejscach. Postanowiłem spływ zrobić z balsy 4 mm, szerokość 15 mm, a cały łuk końcowki to lamela z trzech warstw balsy 1,5 mm, oczywiście niezawodny Soudal 66A. Po wyszlifowaniu przyjdzie na to wszystko warstwa tkaniny+żywica.
Końcówka wykonana jest z styropianu, takiego w który zapakowane są art AGD i RTV, żeberko z balsy 3 mm.
cdn


Załączniki:
DSCN1240.jpg [ 117.45 KiB | Przeglądany 13056 razy ]
DSCN1241.jpg [ 116.67 KiB | Przeglądany 13056 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

jarek1
Post: 2 maja 2013, o 20:34
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 maja 2012, o 07:48
Posty: 31
Lokalizacja: Warszawa/Grójec
A czemu nie robisz końcówek z balsy, byłoby prościej. Chodzi o zmniejszenie masy?
Na górę
 Wyświetl profil

milo
Post: 2 maja 2013, o 20:48
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3842
Lokalizacja: Elbląg
Wbrew pozorom taka końcówka jest lżejsza, sprawdzałem, a jej walory, powiedzmy, zabezpieczające są o niebo lepsze. Druga sprawa, to szkoda mi balsy, wiesz wychowałem się modelarsko w latach 70-80-tych, nie było dostępu do balsy :shock: :lol: .....tak, tak było. Każdy kawałek balsy był na wagę złota......cóż chyba tego nie zmienię ;) . W "40" taka końcówka ważyła 7 g, gotowa. A prościej wcale nie jest, bardziej pacochłonna może.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 4 maja 2013, o 19:30
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3842
Lokalizacja: Elbląg
cd

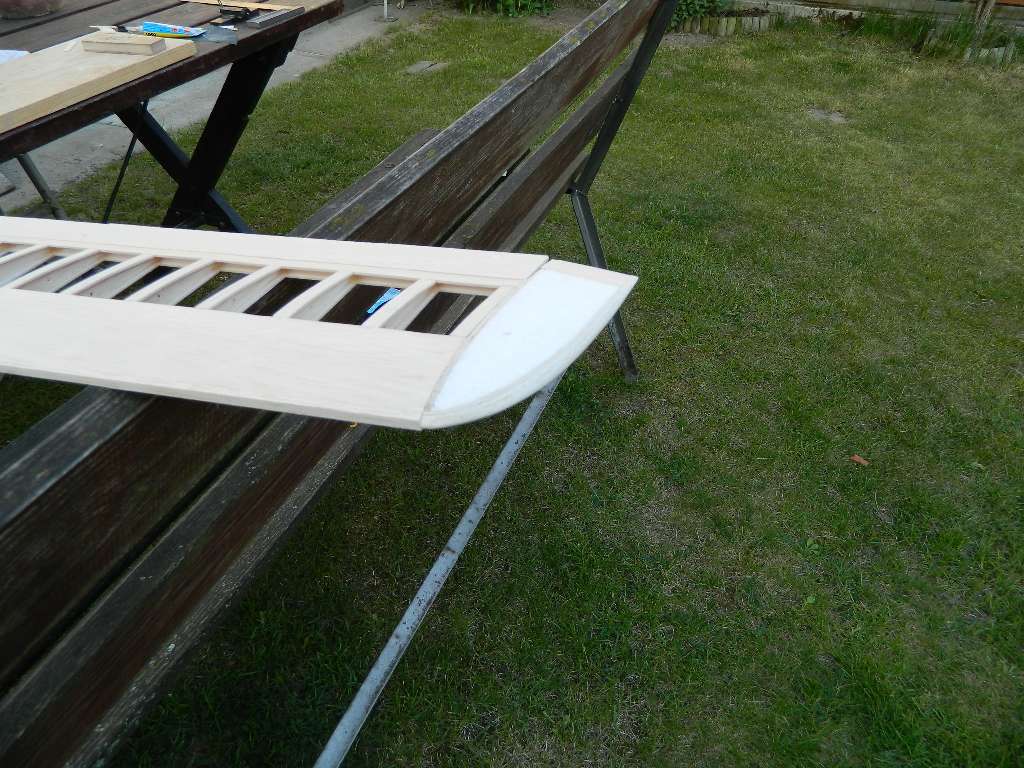

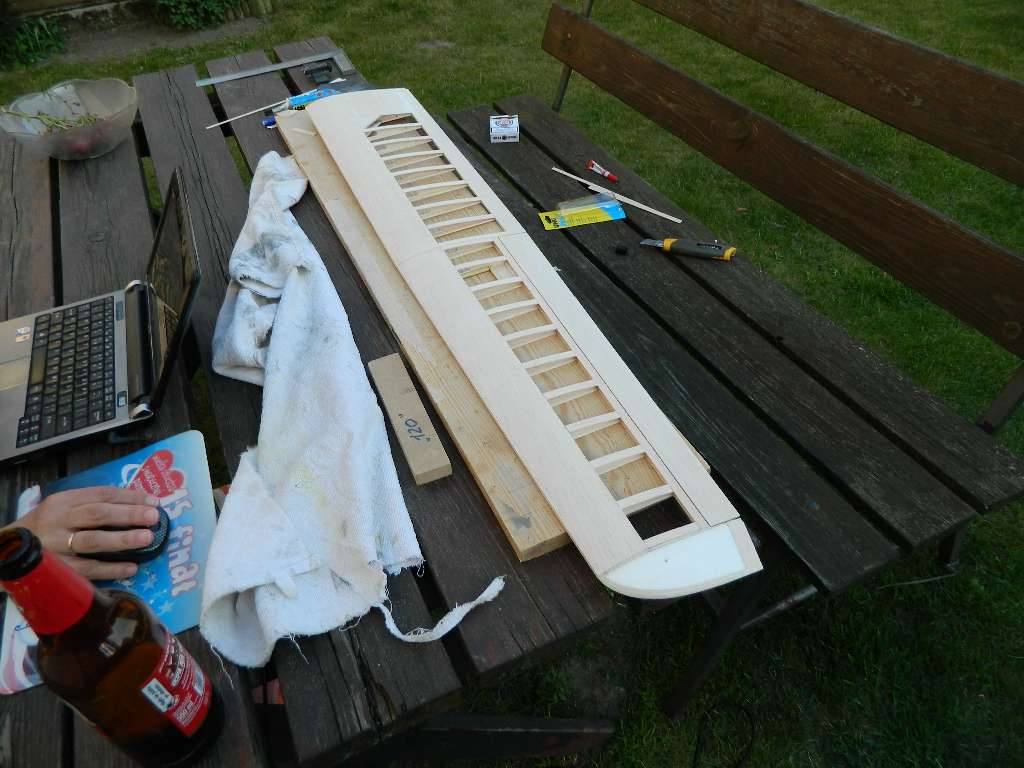

Składanie płata ukończone, nakładki przyklejone, końcówka też, wcześniej wyszlifowana. Teraz wszystko razem wyrównać, wyszlifować, odciąć lotkę i pokryć folią.
Końcówka po wyszlifowaniu będzie zalaminowana cienką tkaniną /50 g/m^2/, i pomalowana.
cdn


Załączniki:
DSCN1242.jpg [ 142.62 KiB | Przeglądany 13020 razy ]
DSCN1243.jpg [ 179.57 KiB | Przeglądany 13020 razy ]
DSCN1244.jpg [ 161.45 KiB | Przeglądany 13020 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 5 maja 2013, o 20:41
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3842
Lokalizacja: Elbląg
cd

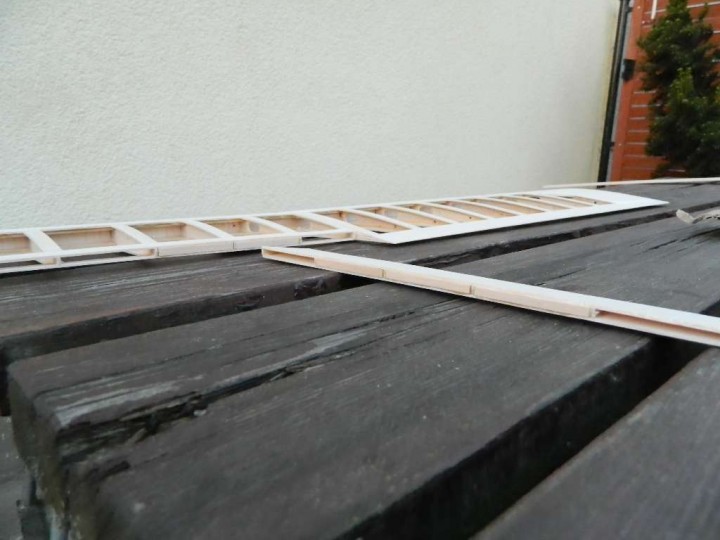

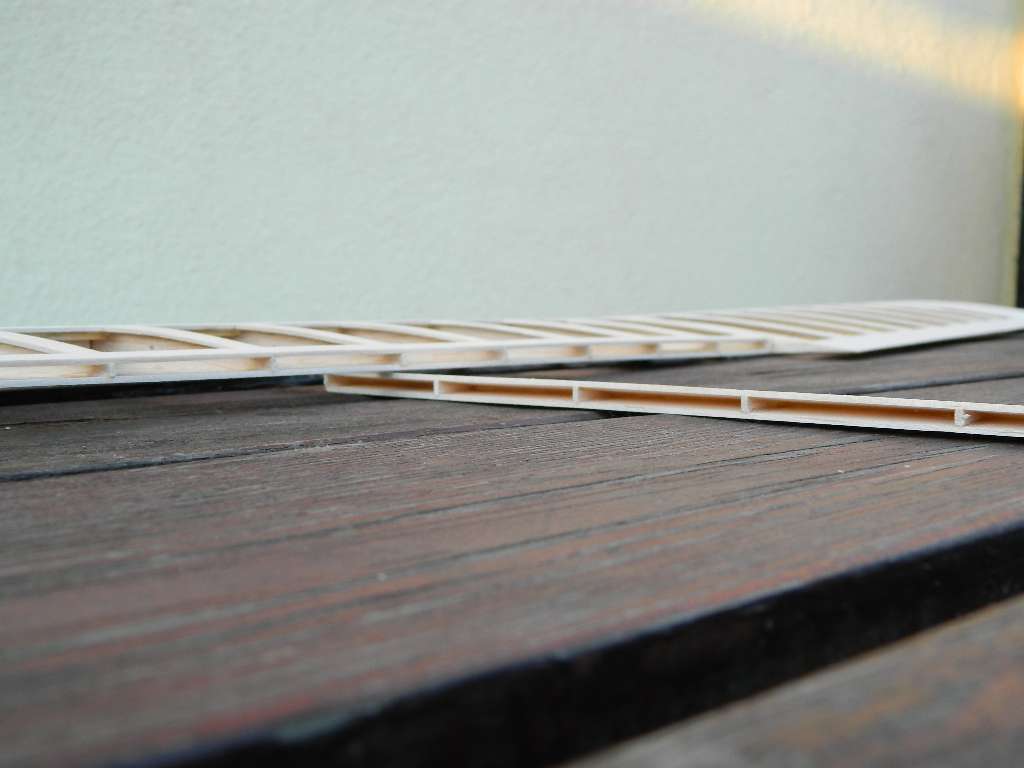

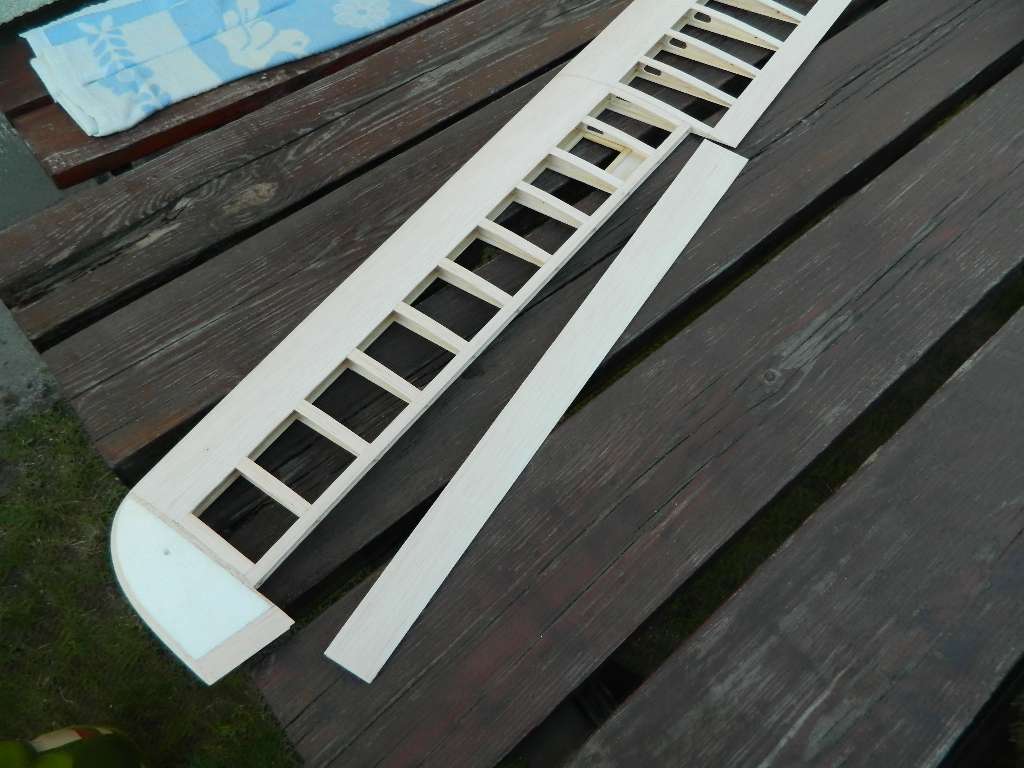

Lotka odcięta. Przestrzenie, które widać na zdjeciach zostaną wypełnione balsą . Klej 66A. Miejsca na zawiasy nie wypełnione, to w następnym poście.
cdn


Załączniki:
DSCN1246.jpg [ 132.67 KiB | Przeglądany 12996 razy ]
DSCN1245.jpg [ 99.61 KiB | Przeglądany 12996 razy ]
DSCN1247.jpg [ 113.08 KiB | Przeglądany 12996 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
