Szybowiec ten zbudował por. pil. Alojzy Błażyński na I Konkurs Ślizgowców w Białce Tatrzańskiej. Miał on najkorzystniejszy układ aerodynamiczny wśród zgłoszonych na konkurs "ślizgowców" jednakże nie zajął tam pierwszego miejsca. Po kilku lotach i kolizji z widzem, szybowiec został rozbity (nawiasem mówiąc większa część szybowców ulegała większym lub mniejszym uszkodzeniom).

Poniżej zdjęcie przedstawiające szybowiec. Zwraca uwagę mała sztywność skrzydeł:
Załącznik:
Komentarz: Źródło: http://www.samolotypolskie.pl/samoloty/492/126/Blazynski-Polon
01.jpg [ 49.12 KiB | Przeglądany 3431 razy ]

Model szybowca będzie dosyć mały (skala 1:7,3) gdyż chcę połączyć w tym projekcie idee modelu "plecakowego" którą kilka lat temu zaszczepł mi kolega milo. Generalnie polega ona na tym aby model zabrać... do plecaka ;) np. na górską wyprawę.

Kilka danych dot. modelu:
  • Rozpiętość: około 1,685 [m]
  • Cięciwa płata: 152 / 165 mm [nasada / końcówka]
  • Pow. płata: 24,5 dm²
  • Wsp. stat. podłużnej A: 0,57

Szkic modelu:
Załącznik:
02.png [ 27.24 KiB | Przeglądany 3431 razy ]

Na chwilę obecną planuję zastosować profil SD7080 (9,2%). Stateczniki zgodnie z pierwowzorem - plaska płytka. Kadłub o przekroju prostokątnym. Płat - praktycznie dwie wielkości żeber, brak małej cięciwy na końcówce (wręcz odwrotnie).
Czyli prosta konstrukcja którą sobie sam skomplikuję ;)


Na górę
 Wyświetl profil

Post: 16 lis 2017, o 15:46
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 2984
Lokalizacja: Elbląg
Przyznaję się, że czekałem aż ktoś zacznie budowę modelu szybowca z tego okresu :D . Nie wiem na ile zmotywowała Ciebie książka Pana Glassa, najnowsza, ale mnie bardzo nakręciła :lol: . Co do samej publikacji skrobnę parę zdań w innym wątku.
Cieszę się okrutnie, że Polon będzie budowany. Jednak chciałbym abyś przemyślał koncepcję modelu. Nie ukrywam że są prowadzone pewne rozmowy, powiedzmy za kulisowe, aby wskrzesić ten okres rozwoju szybownictwa polskiego w miniaturze.
Moim zdaniem szkoda budować go do tzw "plecaka" /mój CW-1 ma podobne rozmiary i kompletnie nie nadaje się na taki model/. Rozmiar również proponowałbym zwiększyć. Jest idea wyłaniająca się z naszych rozmów aby przyjąć skalę od 1:5-1:4, modele budować typowo modelarsko no i czasami odstępować od oryginalnych rozwiązań .... np: sterowanie poprzez zmianę kąta zaklinowania płata. Finałem takiej akcji mógłby być jakiś zlocik, spotkanie i próba odtworzenia atmosfery tamtych czasów :) ..... mogę tak długo pisać. Może lepiej podyskutować w osobnym wątku, innym dziale. Co Wy na to? Są chętni na taką "akcję"? Modeli kilkanaście, każdy coś znajdzie dla siebie :lol: .

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 21 lis 2017, o 17:39
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 959
Lokalizacja: Wrocław
milo pisze:
Nie wiem na ile zmotywowała Ciebie książka Pana Glassa, najnowsza
O dłuższego czasu myślałem jaki szybowiec wybrać na pierwowzór a po przeczytaniu książki A.Glassa nie miałem już wątpliwości.

Jeśli uda mi się zrobić model (pół makietę) lekko i wytrzymale, to z odpowiednim składaniem nada się idealnie jako mobilny model lub "do plecaka". Z moim tempem budowy to i tak lata upłyną nim model poleci a że mniejszy - myślę że na zlot też się warunkowo załapie ;)


Na górę
 Wyświetl profil

Post: 3 sty 2018, o 10:24
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 959
Lokalizacja: Wrocław

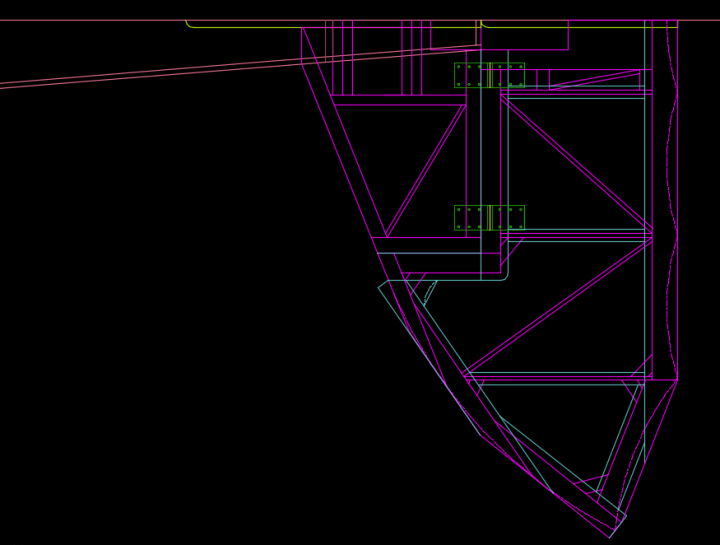

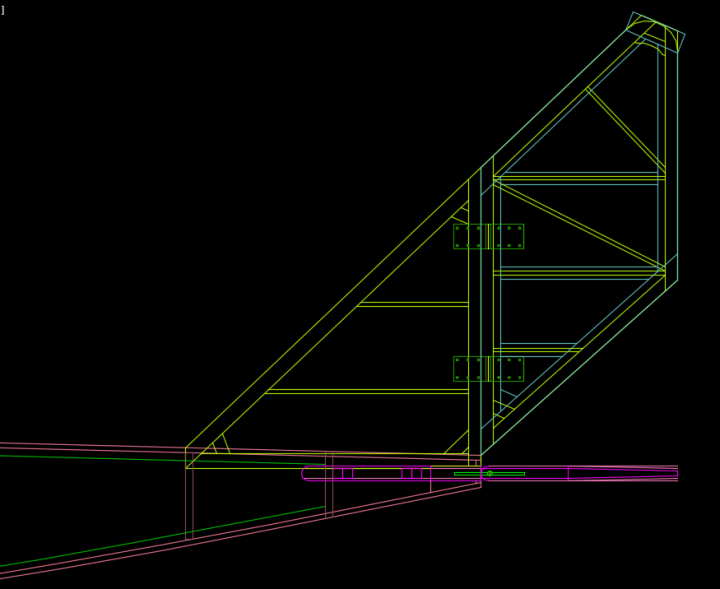

Stateczniki rozrysowane. "Profil" jak na oryginale - płaska płytka:


Załączniki:
03.png [ 66.92 KiB | Przeglądany 3119 razy ]
04.png [ 60.15 KiB | Przeglądany 3119 razy ]
Na górę
 Wyświetl profil

Post: 26 kwie 2019, o 14:12
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 959
Lokalizacja: Wrocław

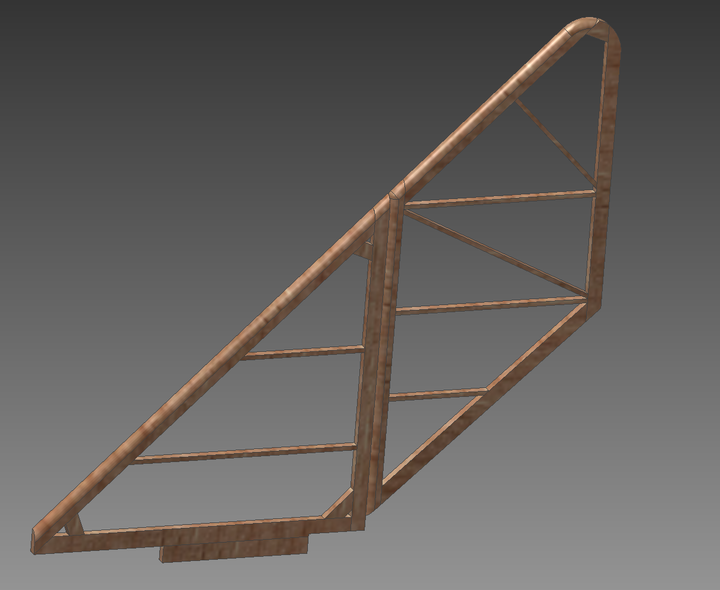

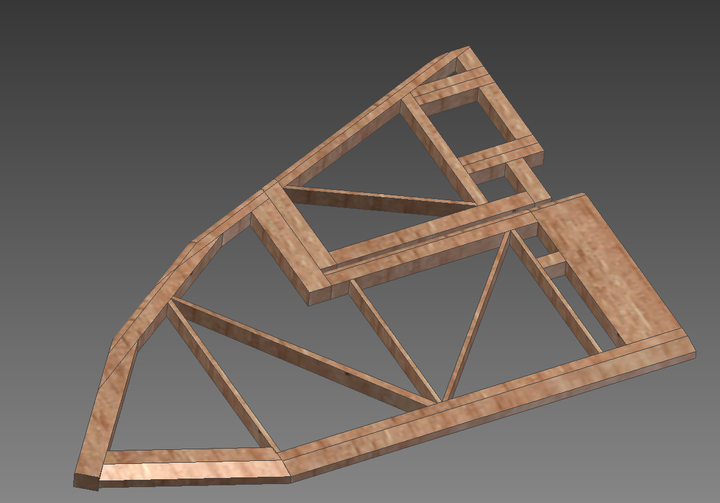

Statecznik poziomy będzie zdejmowany i dwuczęściowy. Dodatkowo napęd steru wysokości będzie na stałe. Zrobiłem więc uproszczony model 3D aby sprawdzić czy będzie ok.

Pionowy:
Załącznik:
05.png [ 294.44 KiB | Przeglądany 1531 razy ]

Poziomy:
Załącznik:
06.png [ 333.89 KiB | Przeglądany 1531 razy ]

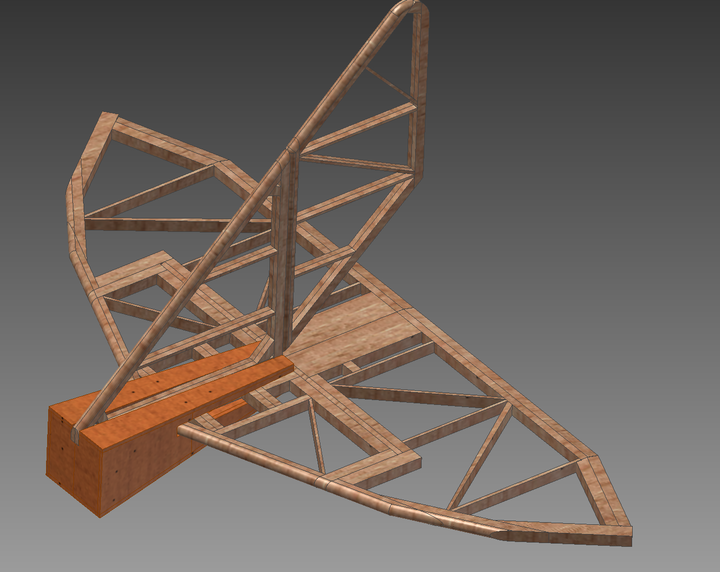

Z kadłubem:
Załącznik:
07.png [ 585.86 KiB | Przeglądany 1531 razy ]


Na górę
 Wyświetl profil

Post: 7 maja 2019, o 11:50
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 959
Lokalizacja: Wrocław

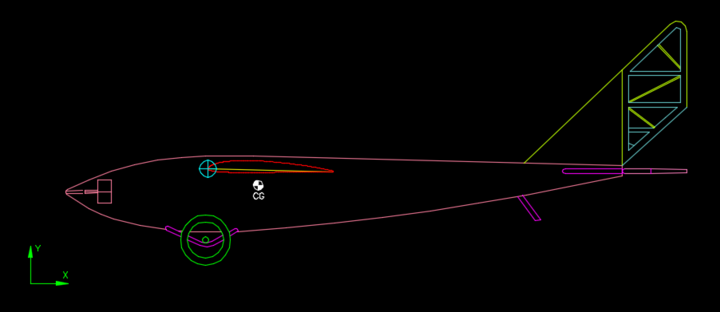

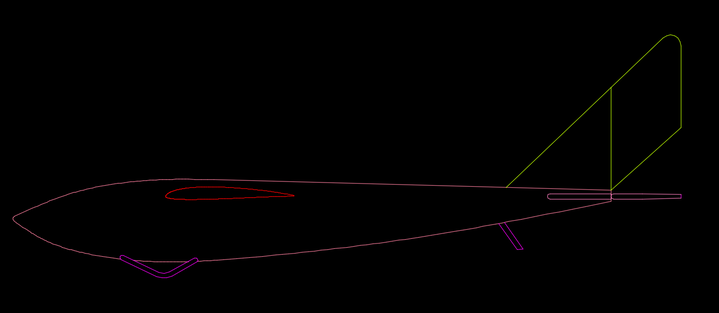

Polon ma stosunkowo krótki dziób:
Załącznik:
08.png [ 22.06 KiB | Przeglądany 1431 razy ]

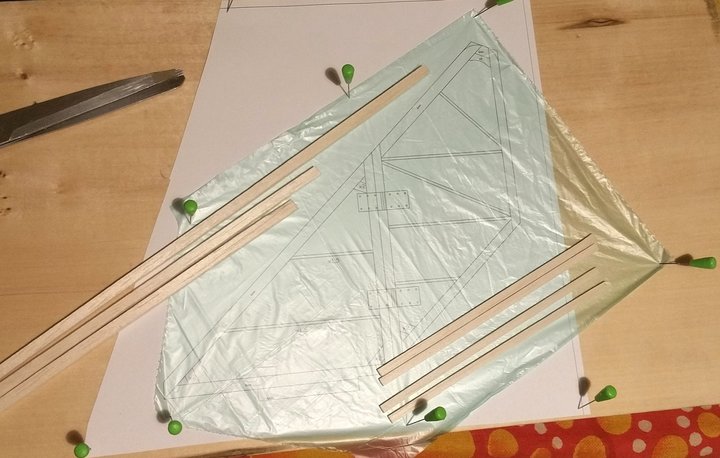

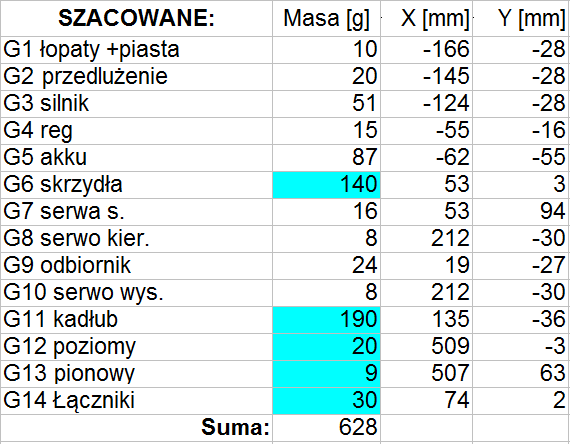

Napęd i akumulator wstępnie dobrany, teraz planuję rozmieszczenie serw. Aby móc policzyć wstępnie środek masy muszę założyć ile ważą stateczniki. Z racji że nie mam doświadczenia przy tej wielkości modelach, zacznę budowę od statecznika. To tylko kilka kawałków balsy plus wydruk:
Załącznik:
09.jpg [ 688.09 KiB | Przeglądany 1431 razy ]

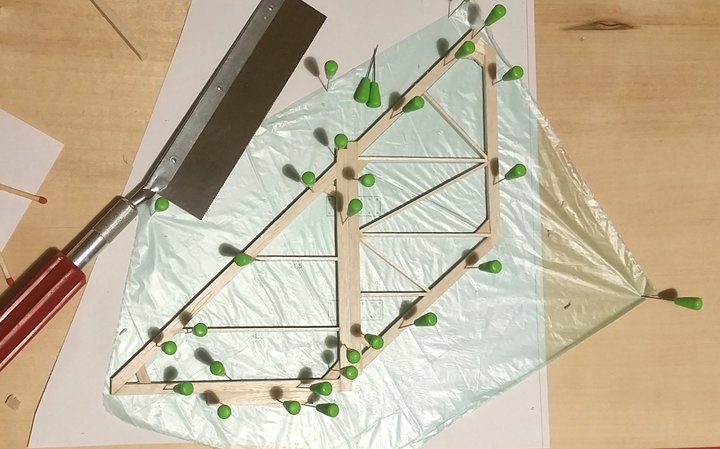

Chwila moment i sklejone:
Załącznik:
10.jpg [ 543.74 KiB | Przeglądany 1431 razy ]

Powrót do korzeni :D Prawie zapomniałem jak miło docinać "z ręki" i jak szybo to idzie 8-)


Na górę
 Wyświetl profil

Post: 24 maja 2019, o 10:25
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 959
Lokalizacja: Wrocław

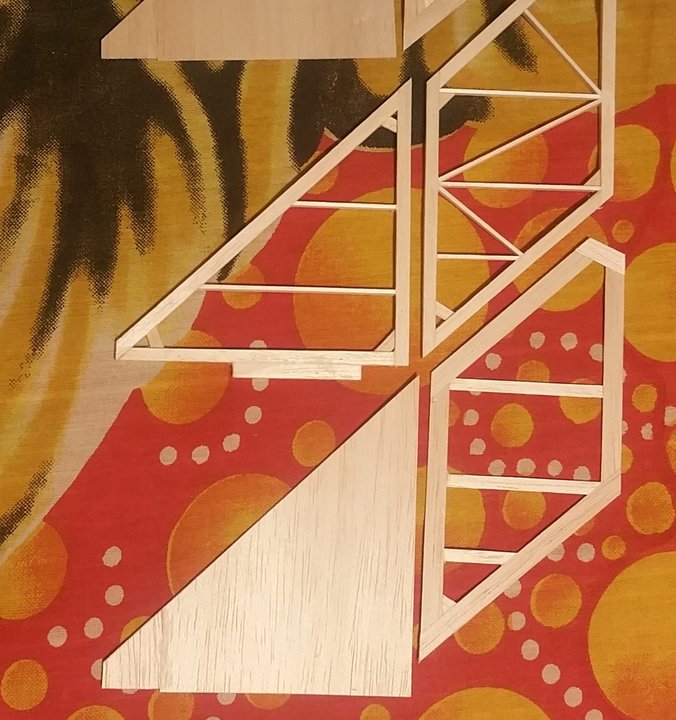

Elementy składowe statecznika - ramka z balsy 4 mm a pokrycie z 1 mm:
Załącznik:
11.jpg [ 525.63 KiB | Przeglądany 1299 razy ]

Przed sklejeniem szlifuję spływ steru kierunku (samej ramki):
Załącznik:
12.jpg [ 211.83 KiB | Przeglądany 1299 razy ]

Kontrola przed przyklejeniem pokrycia:
Załącznik:
13.jpg [ 537.81 KiB | Przeglądany 1299 razy ]

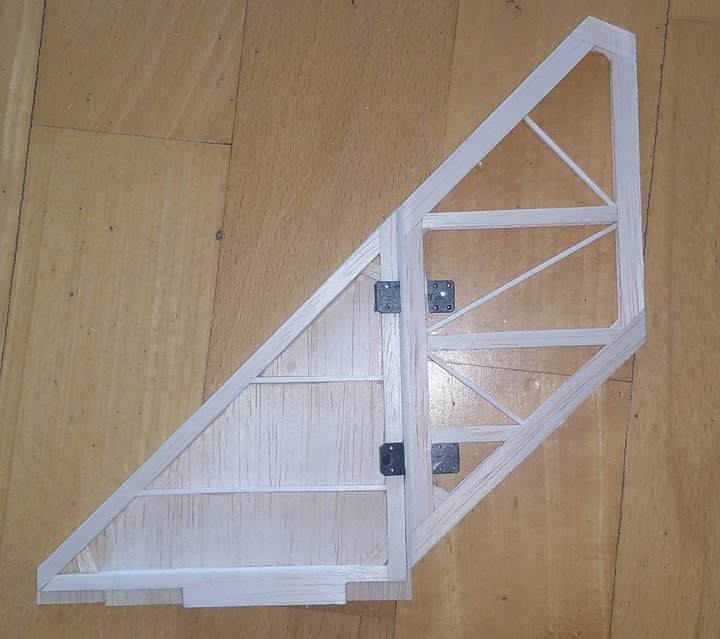

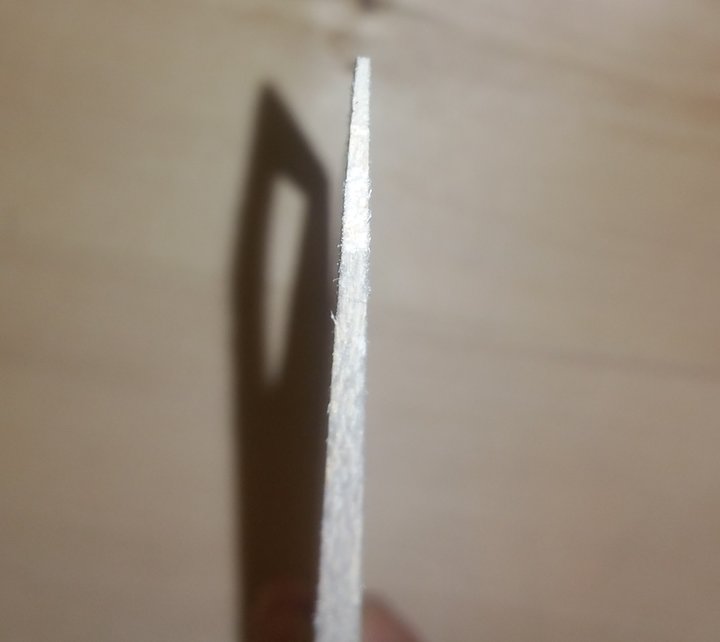

Gotowy statecznik waży 7,8g. Ster kierunku jest bardzo sztywny (:
Załącznik:
14.jpg [ 509.9 KiB | Przeglądany 1299 razy ]

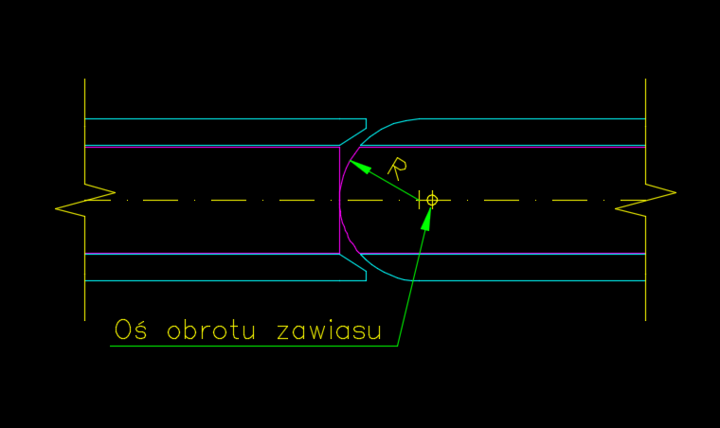

By stery miały jak najmniejszą szczelinę robię w następujący sposób:
-zaokrąglam krawędź steru
-oś obrotu zawiasu przesuwam do tyłu od osi zaokrąglenia
-pokrycie statecznika wysuwam nieco w stronę steru i fazuję
Poniżej szkic poglądowy:
Załącznik:
15.png [ 13.51 KiB | Przeglądany 1299 razy ]


Na górę
 Wyświetl profil

Post: 18 cze 2019, o 13:35
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 959
Lokalizacja: Wrocław

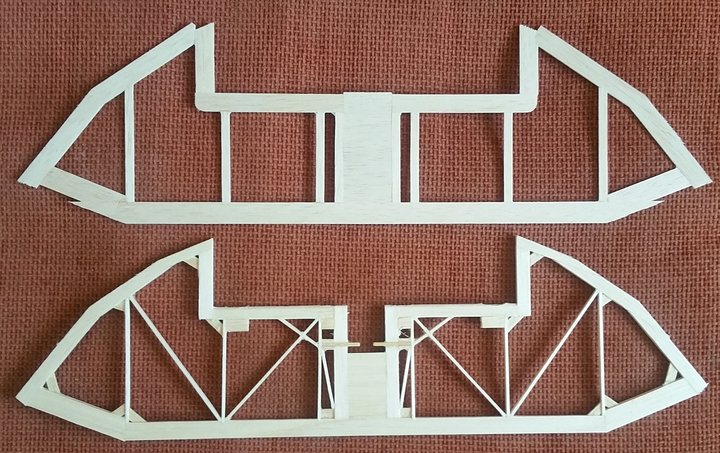

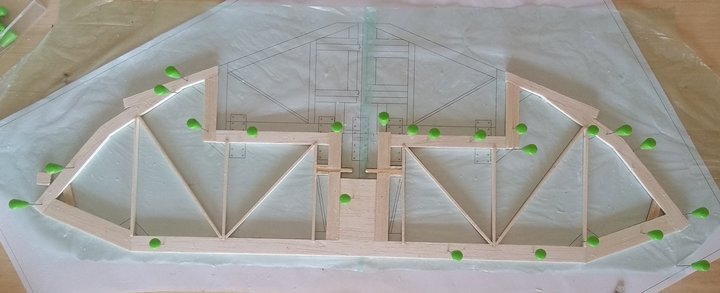

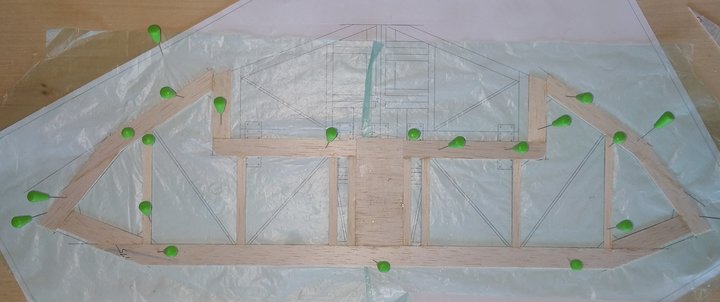

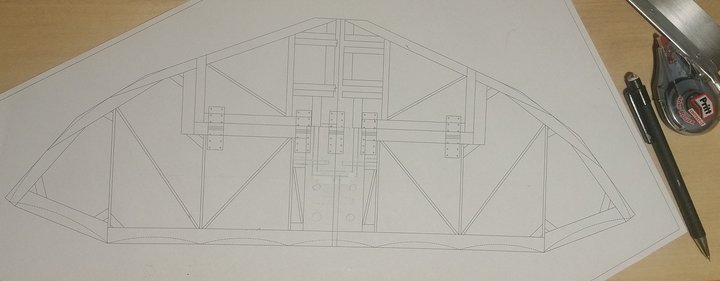

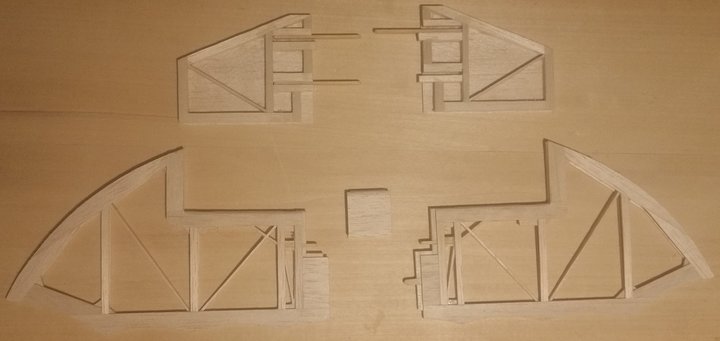

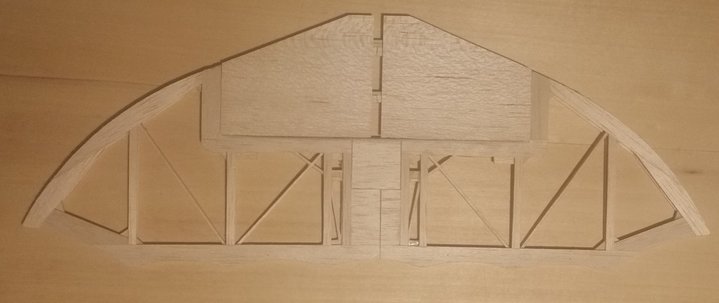

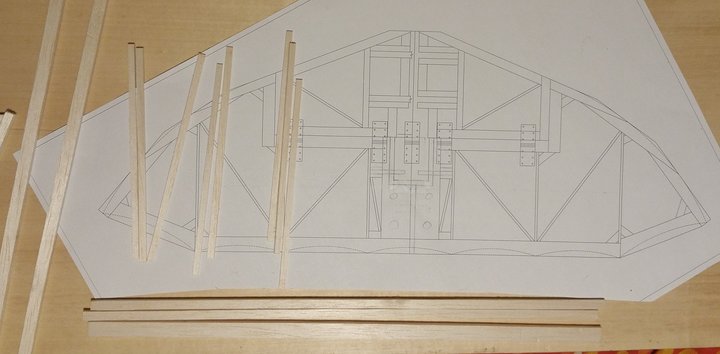

Czas na statecznik poziomy. Wprowadziłem kilka zmian "ołówkowych" ;) Łatwiej na żywo ocenić przekroje niż w CAD'zie:


Załączniki:
16.jpg [ 419.57 KiB | Przeglądany 974 razy ]
17.jpg [ 513.99 KiB | Przeglądany 974 razy ]
18.jpg [ 443.13 KiB | Przeglądany 974 razy ]
