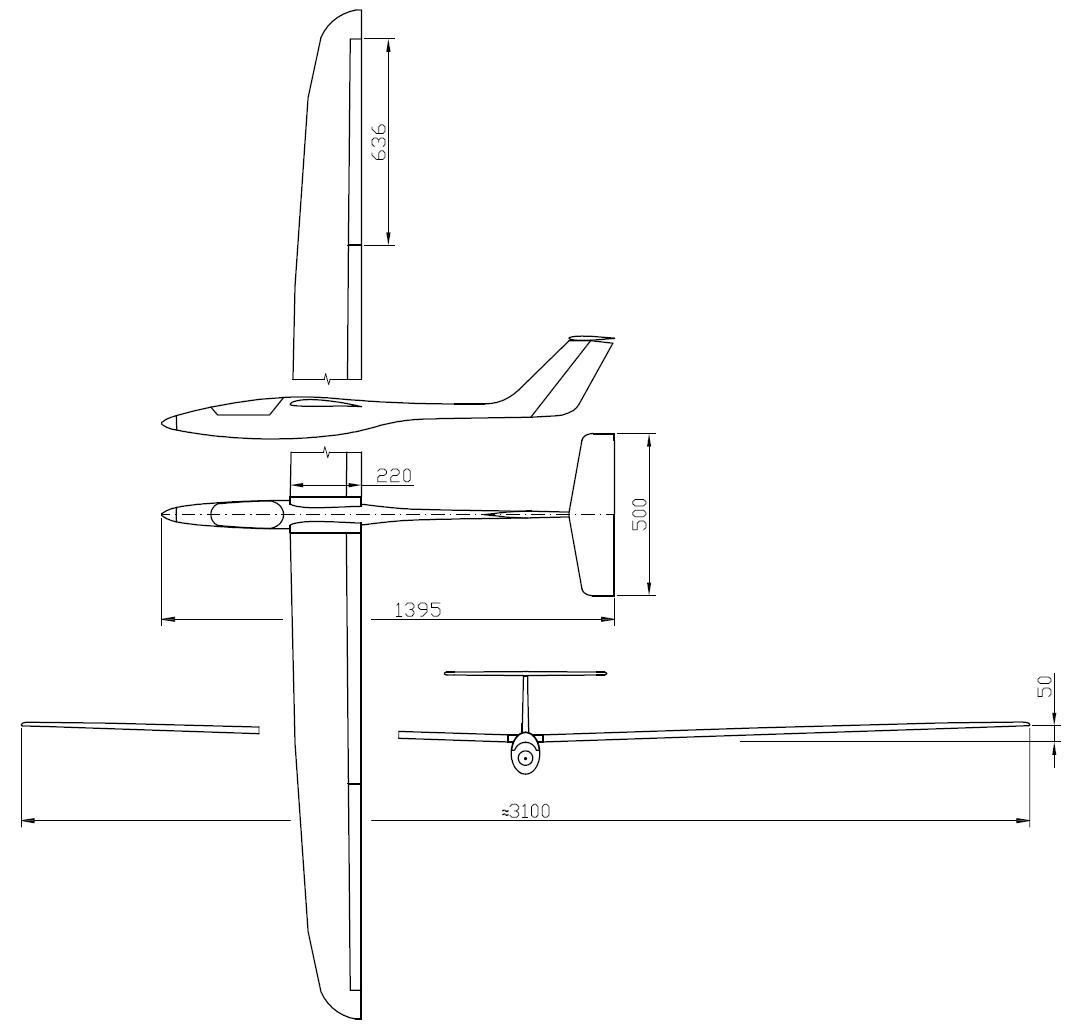

Witam , pragne przedstawić wam jeszcze jednego owada plan pobrany jest ze strony http://www.bakcyl.systemart.pl/index.html?grp=56 jest na niej też relacja Tomka z budowy Muszki .
Plany poszły do drukowania ( Cada dopiero się ucze bawiąc się w przerabianie planu ) i po dwóch nocach w pracy.... cnc było ręczne na sucho wygląda to tak ( nie mogłem się powstrzymać żeby nie zobaczyć jak Muszka będzie się prezentować )


Mucha ma
3.75 rozpiętości
1.75 długości
scala 1/4

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl

Ręczne cnc uczy pokory, natomiast to mechaniczne - rozleniwia...

Czy ta ładna Pani na zdjęciu jest częścią składową ręcznego CNC

Mucha Sto, piękny szybowiec, gratuluję wyboru, czekam na dalszą relację.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Piotrek , katuję właśnie Twoje żeberka w CAD. Natarcie z balsy dychy a dźwigary 12x5mm w 30% od natarcia. Przynajmniej tak wychodzi z rysunku.

Piękny szybowiec a i model doskonale latający. Projektant , wykonawca i pilot w jednej osobie - Tomek - prezentował go w tym roku na pikniku w Kraśniku, tam miałem okazję go oglądać .
Miło, że jest nas coraz więcej takich zapaleńców . Z przyjemnością będę śledził postępy w budowie.

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek

Sławek jeszcze raz wiekie dzięki za pomoc z żeberkami wymiary jakie podałeś zgadzają się .
właśnie siedze w pracy i dłubie ster kierunku do rana go zrobie ( za to kocham moją prace )
Kadłub jest robiony metodą połówkową i schnie już na desce .
Milo CNC- musze to sprzedać żonie - ale wiesz z tej obróbki niezły pilot wyszedł

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl

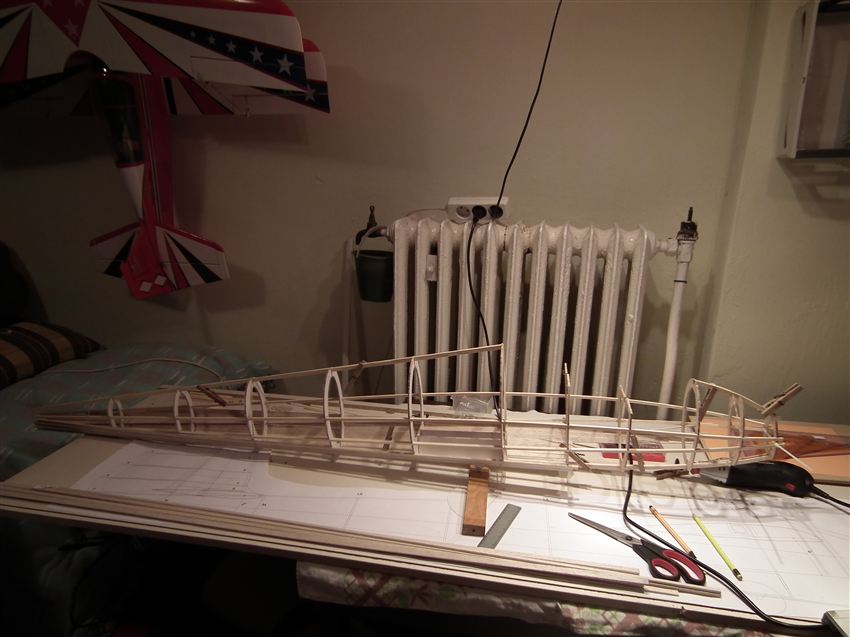

Połówki kadłuba złożone na sucho ,

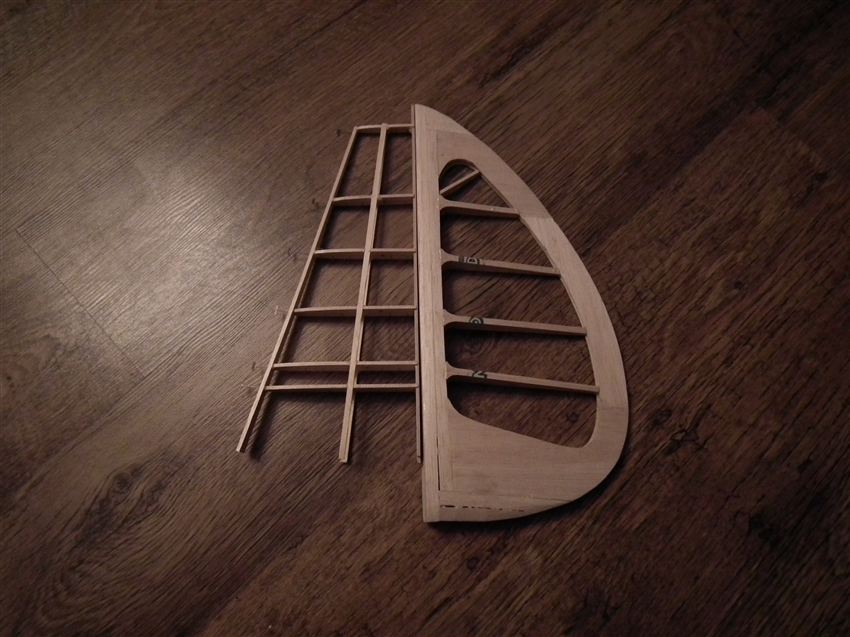

po trzech nocach w pracy powstał ster kierunki i statecznik pionowy który będzie oklejony jeszcze balsą , wszystko do przeszlifowania

teraz pora na statecznik poziomy i tu mam dylemat zrobić go tak jak Tomek czyli dzielony na rurkach czy w całości ?

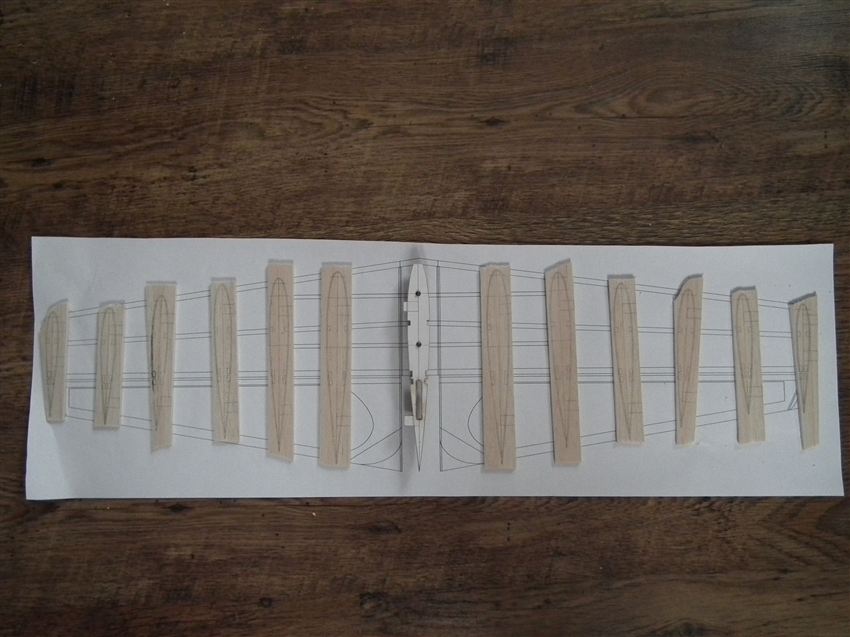

troche zabawy papierem ściernym i iglakami i żeberka na statecznik będą gotowe

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl

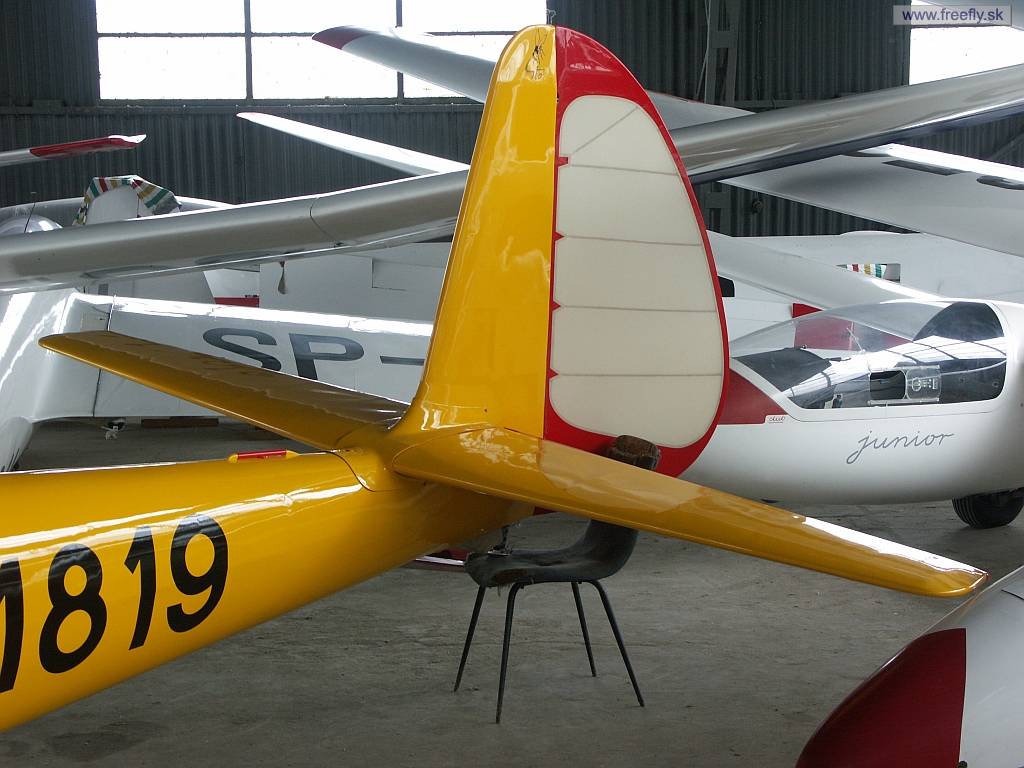

W szybowcu statecznik był jednym elementem montowanym na kadłubie, osadzony niżej niż w modelu Tomka a miejsce łączenia zakryte specjalnie kształtowaną osłoną. Przeróbka będzie się wiązała również ze zmianą napędu steru, dodasz sobie roboty,ale będzie bliższe oryginałowi.
P.S.
Fajną masz robotę, miałem podobną przez 20 lat . Po każdym dyżurze wracałem z kawałkiem modelu.

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek

Tomek patrząc na zdjęcia wydaje mi się że Tomek trzymał się orginału

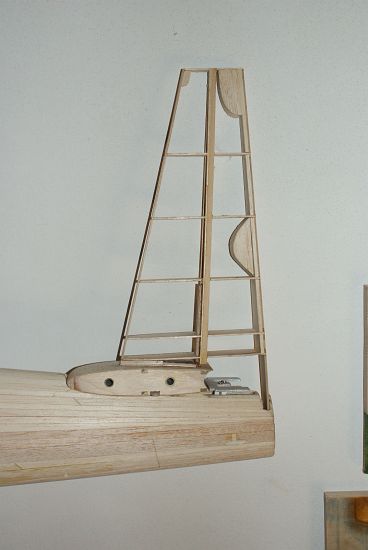

tu statecznik w modelu Tomka

wydaje mi się że dzielenie statecznika w takim modelu ma sens wtedy jeśli chodzi o przewożenie modelu , a
mamy do dyspozycji np.malucha

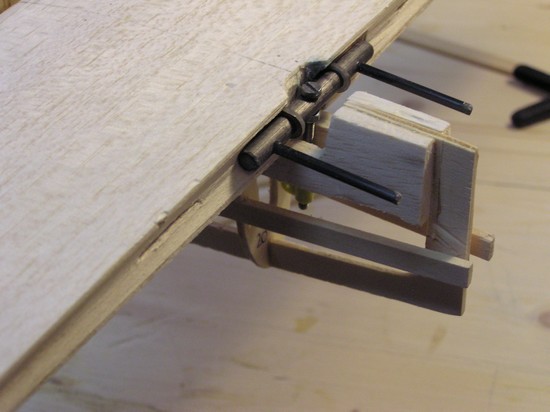

Jeśli chodzi o napęd wysokości to myślałem o czymś takim ( to z Muchy budowanej we Francji )

Co myślicie o takim rozwiązaniu i o poziomym w całości ? .

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl

Wybaczcie, ale wtrącę się do dyskusji. Nie wiem czy dobrze zrozumiałem. W oryginale statecznik jest nie dzielony, jest to jedna część, tak jak pisał TomekW. W modelu jest dzielony, z tego co zauważyłem. Pewnie dlatego, że trudno odwzorować w skali tą osłonę , przejście kadłub-pionowy. Osobiście bym próbował robić poziomy jako jeden element. Napęd steru wygląda ok. Jestem za
