Tomek,

Jaki ostatecznie zastosowałeś profil?

Andrzej

Zostałem, przy tym co planowałem oryginalnie. LHK512 zastosuję w następnym modelu.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

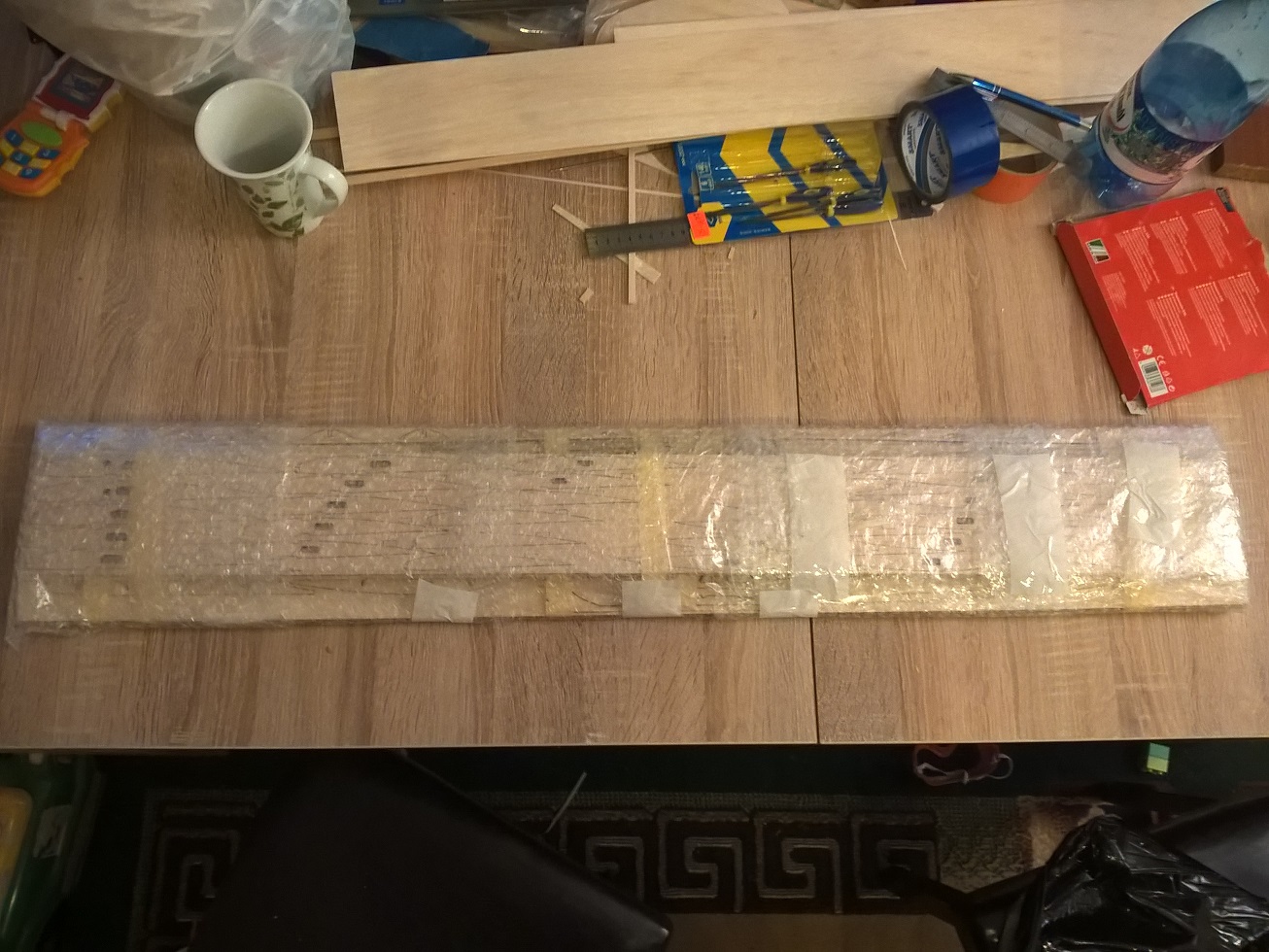

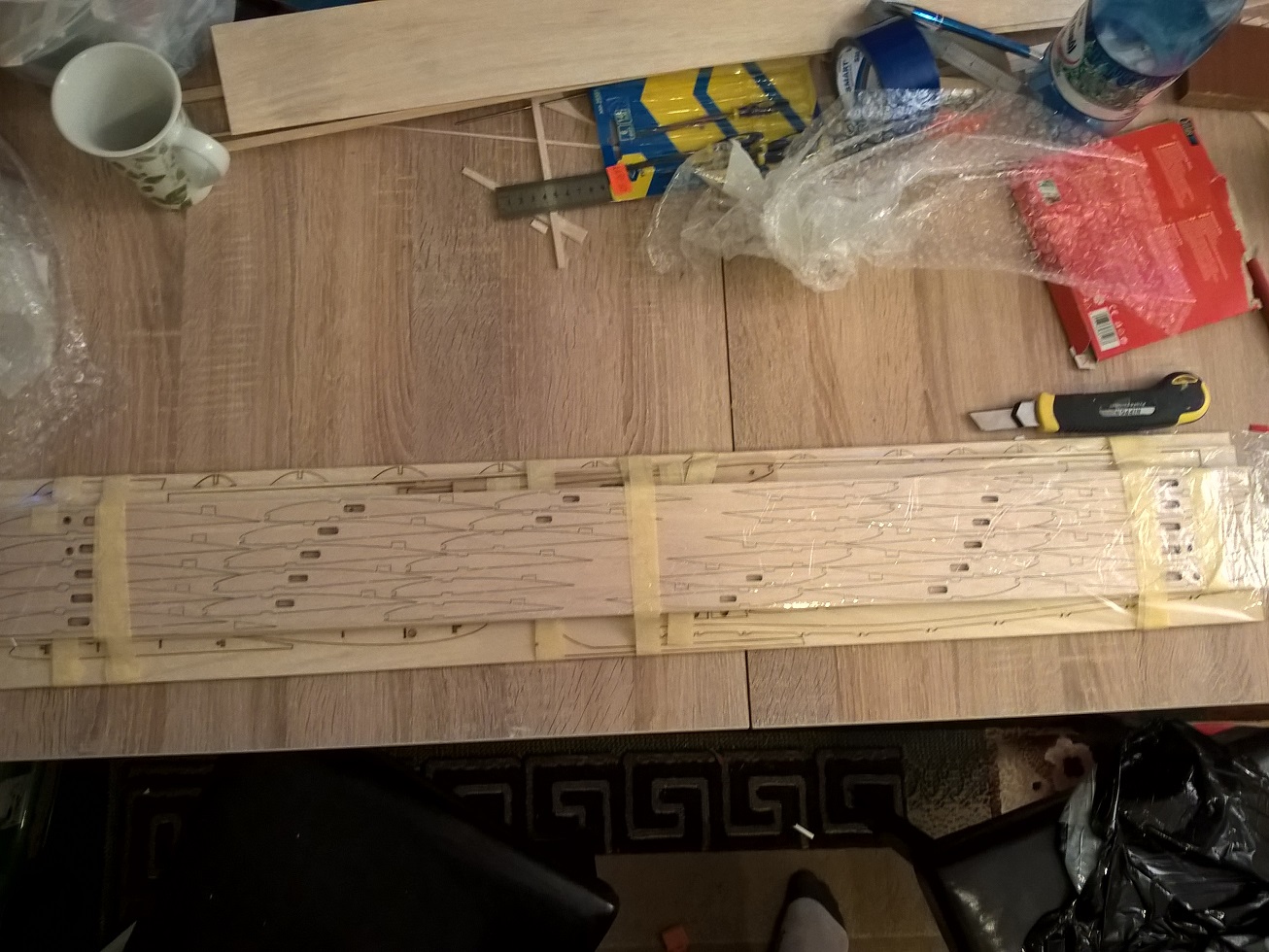

Puchacz przyleciał.... kurierem





Kadłub z wręgami (wszystkimi nie to co na zdjęciu ) waży 83 gramy.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Albo mi to umknęło albo nie napisałeś, jak chcesz wykończyć kadłub?

Kadłub w całości będzie kryty balsa 3mm. Paski szerokości 6mm. Potem szlifowanie, bo planowane pokrycie to 2mm.
Na wykończenie Eze-Kote + tkanina 25g/m2.
Potem malowanie, skrzydła folia z HK

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

No to dobrze, jestem ciekaw jak wyjdzie model, kibicuję

Powoli się przymierzam, do budowy.
Na razie składam na sucho, sprawdzam.

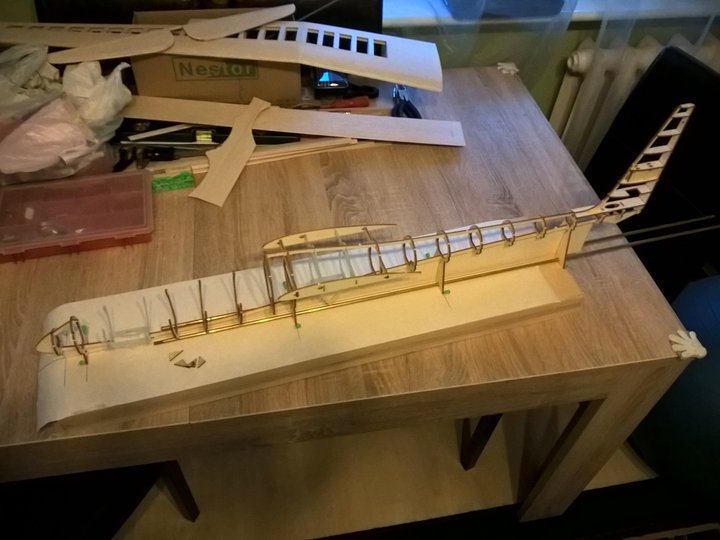

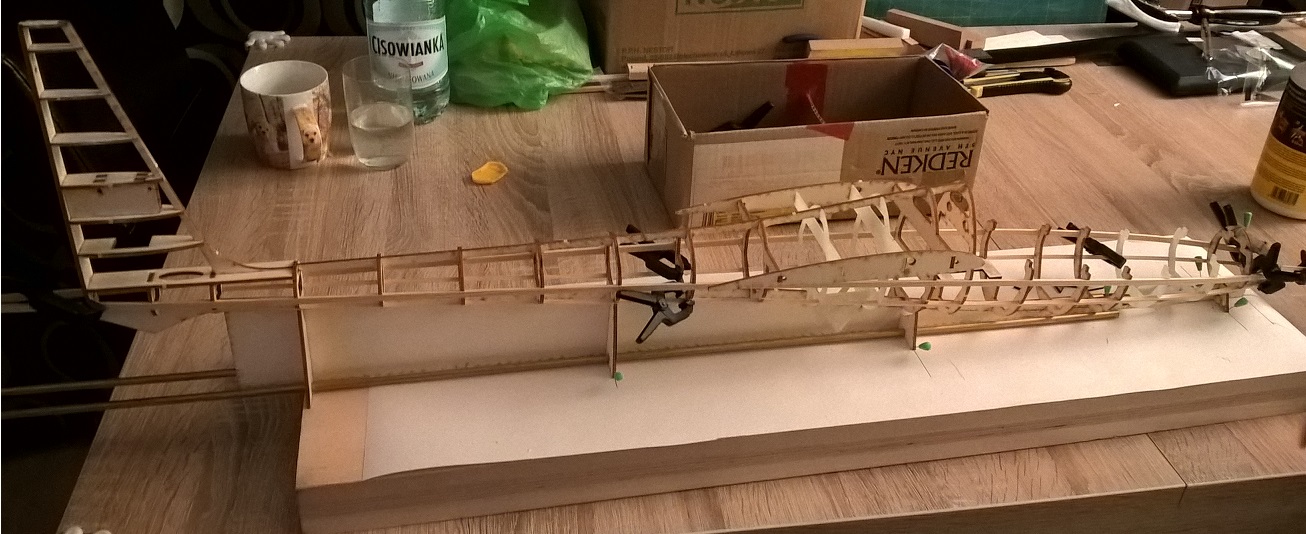

Kadłub prezentuje się tak:

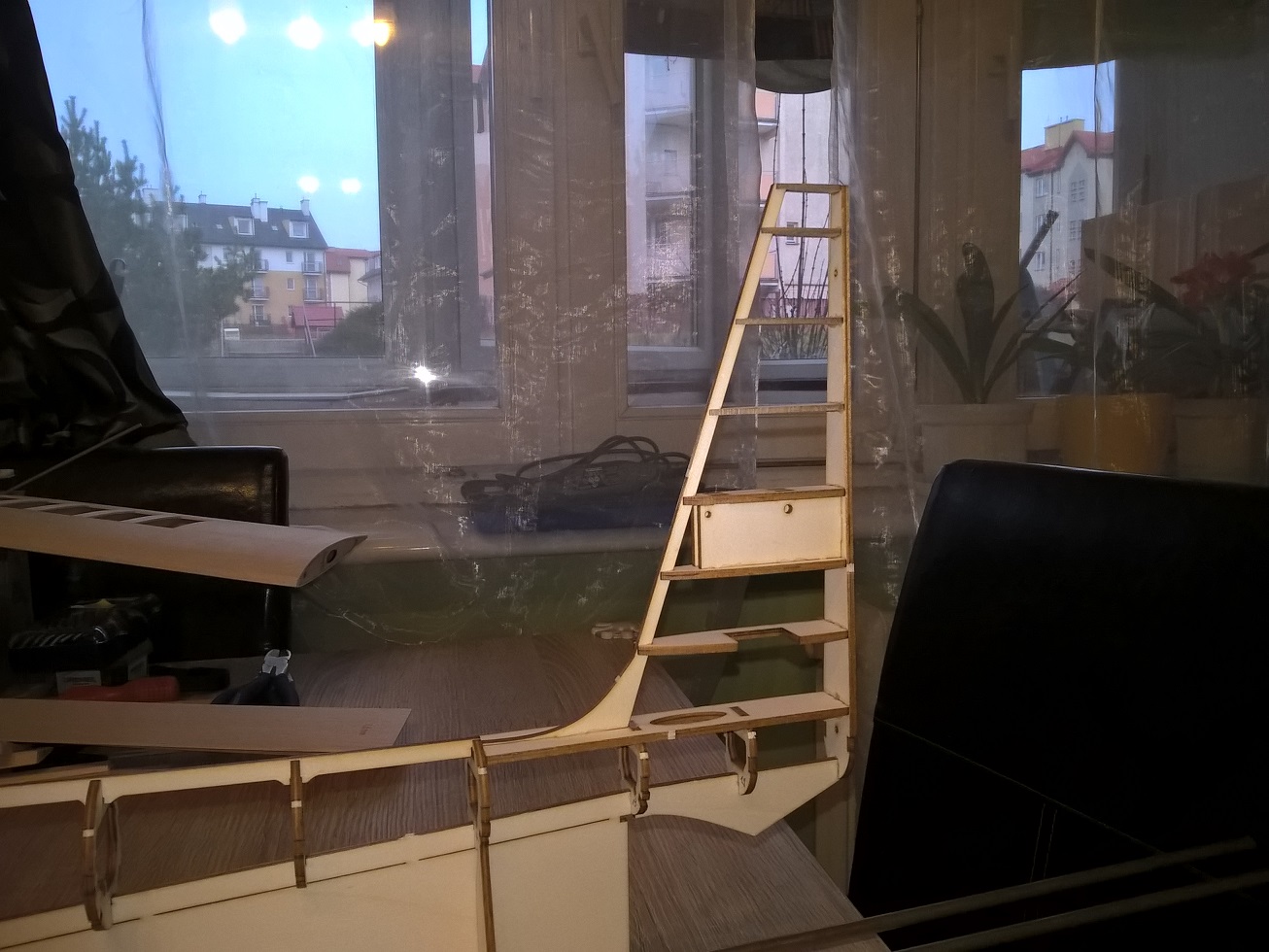

Pionowy sklejony. Jedna skucha w tej okolicy.
Drugie od góry żeberko ma za szeroki wpust, 7mm zamiast 5mm. Potrzebny był lekki szlif.

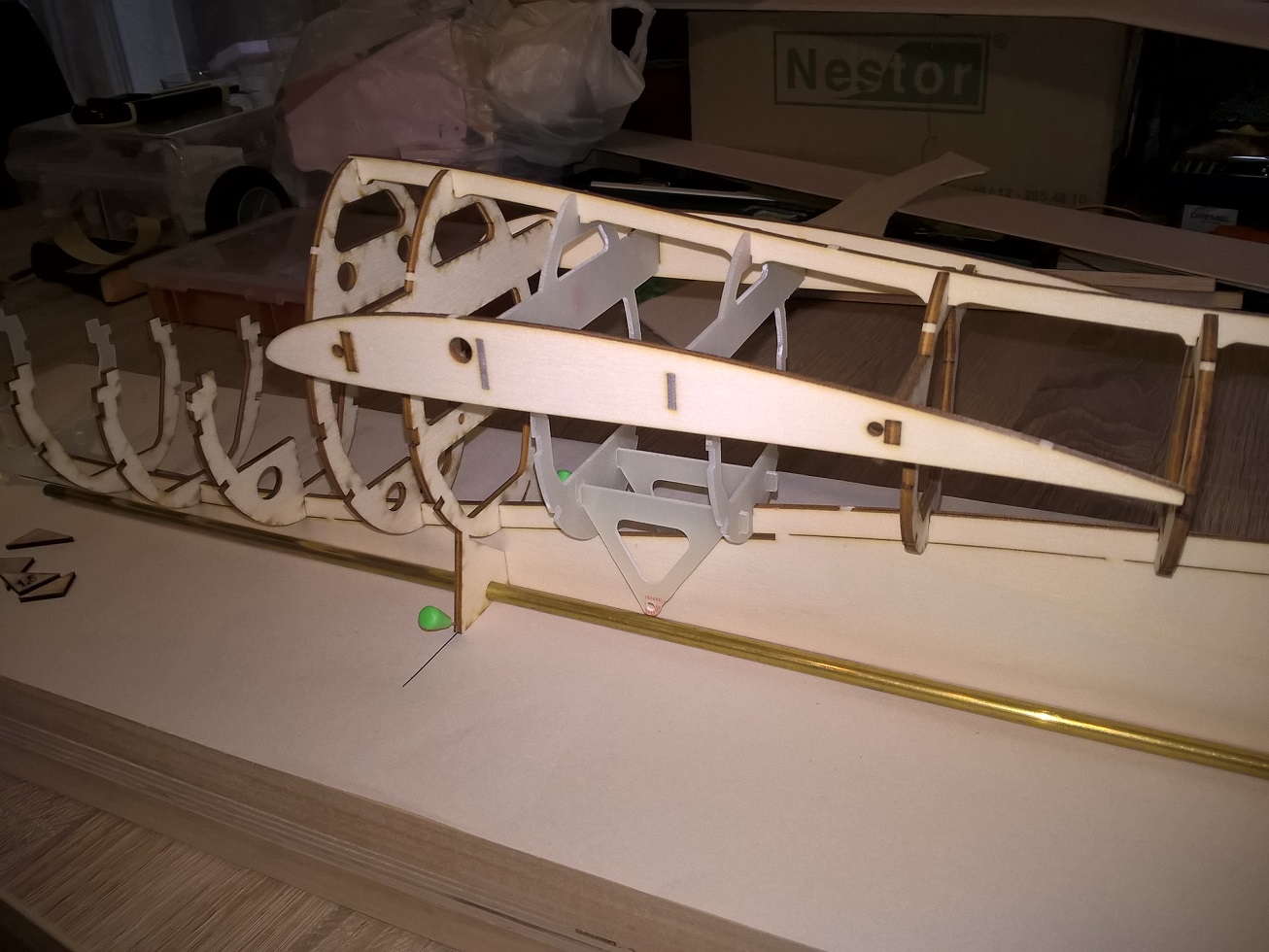

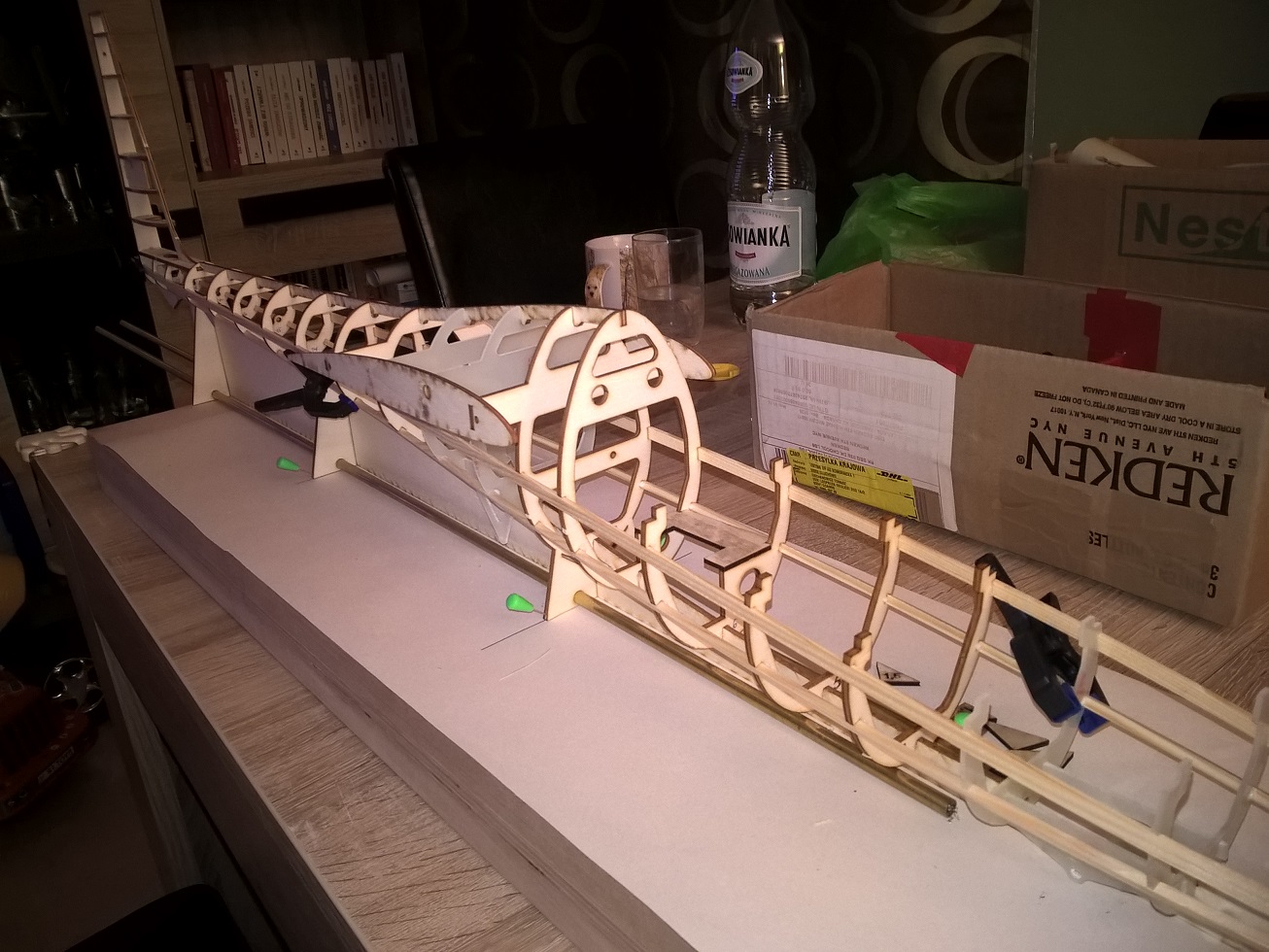

Widok na centropłat.

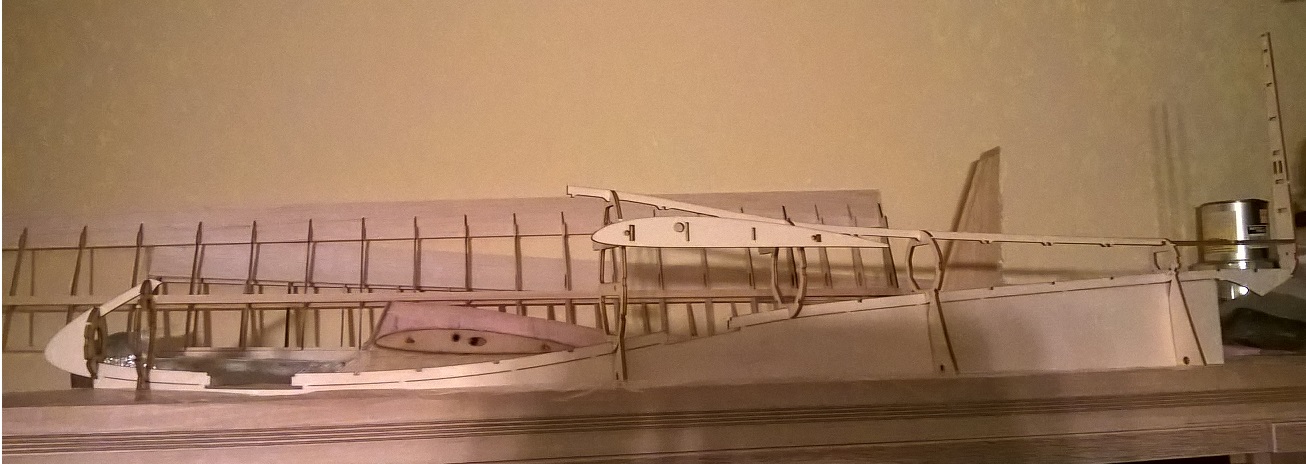

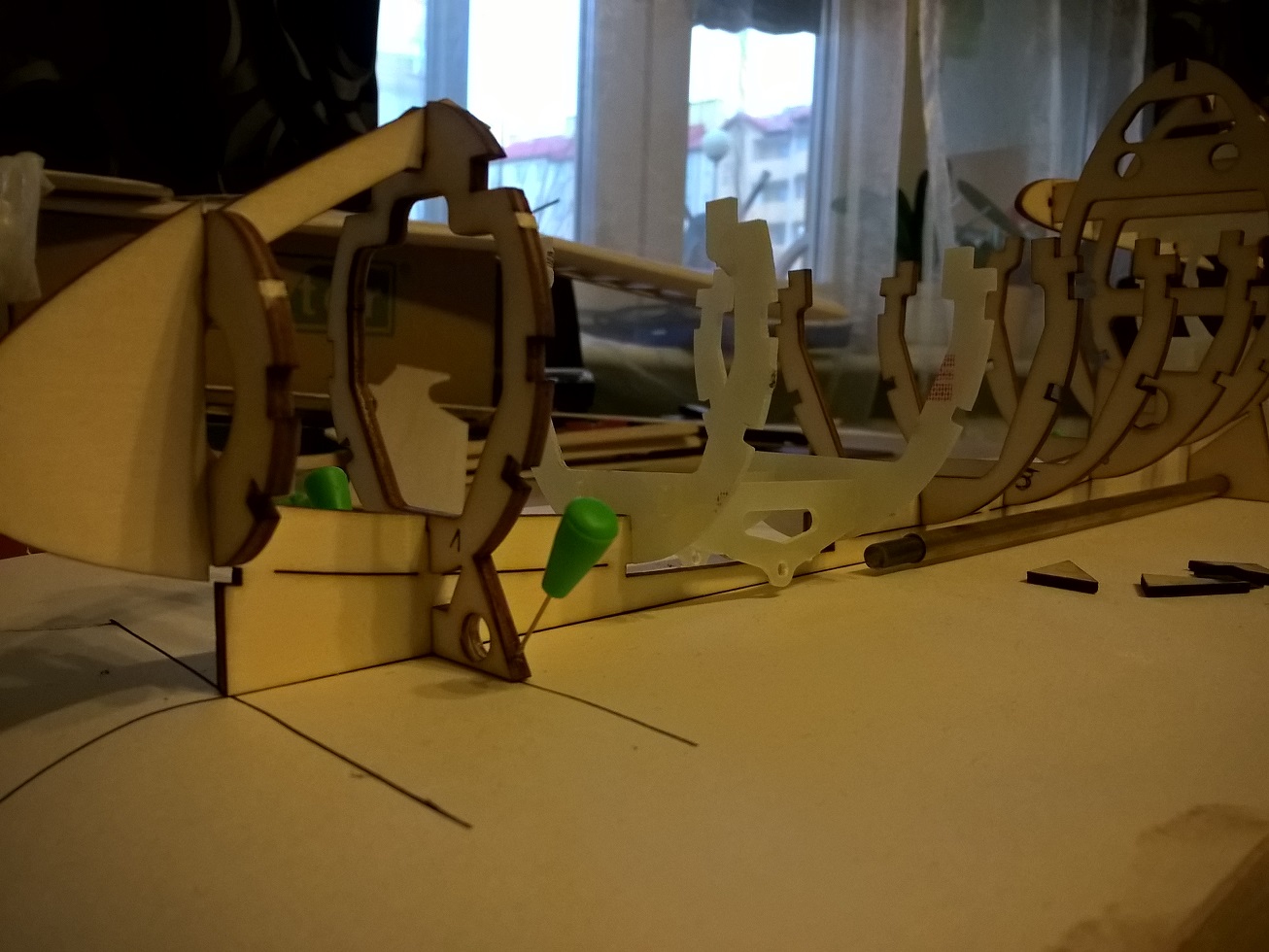

Widok na przód. Dziób stanowi całość wraz ze stępką i podłużnicą. Wręgę #1 trzeba wsadzić lekko rozchylając stępkę.
Trochę się stresowałem ale nic nie pękło


Skucha jest w laminacie. Zamówiłem 1,5 i tak też zrobiłem wpusty.
Niestety ze sklepu przyszedł 1,6, nie wiem czy to kwestia tolerancji czy nie.
W każdym bądź razie, otwory na mocowanie podwozia trzeba było poprawić pilnikiem.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

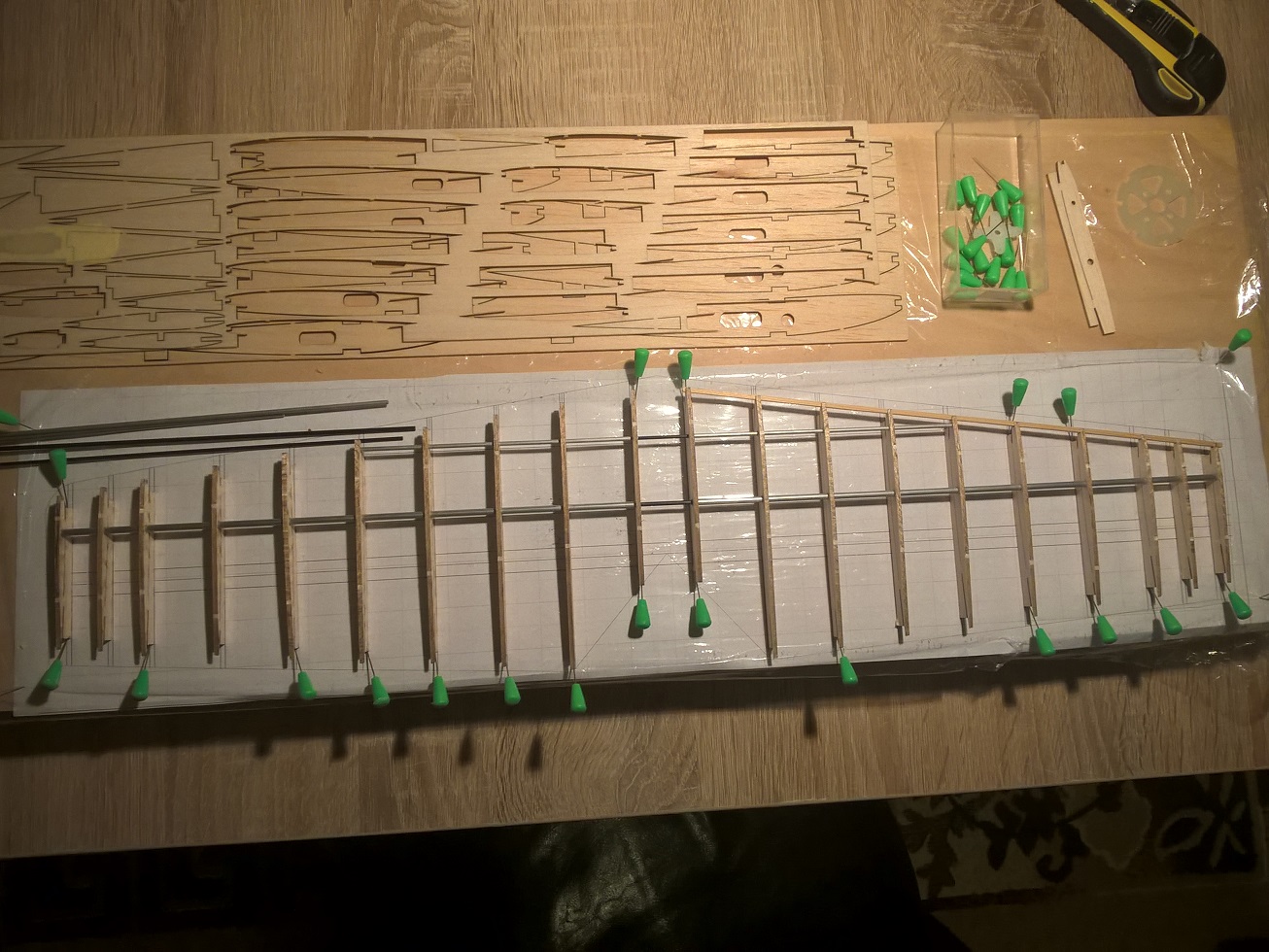

Poziomy jest z dwóch połówek.
Natarcie stanowi sosna 2x2.
Dwa bagnety: główny - pręt węglowy 2mm, pomocniczy - pręt węglowy 1,6mm.
Osadzone są w rurkach aluminiowych odpowiednio 3mm oraz 2mm.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Powoli ruszam dalej. Dziś popracowałem z kadłubem.

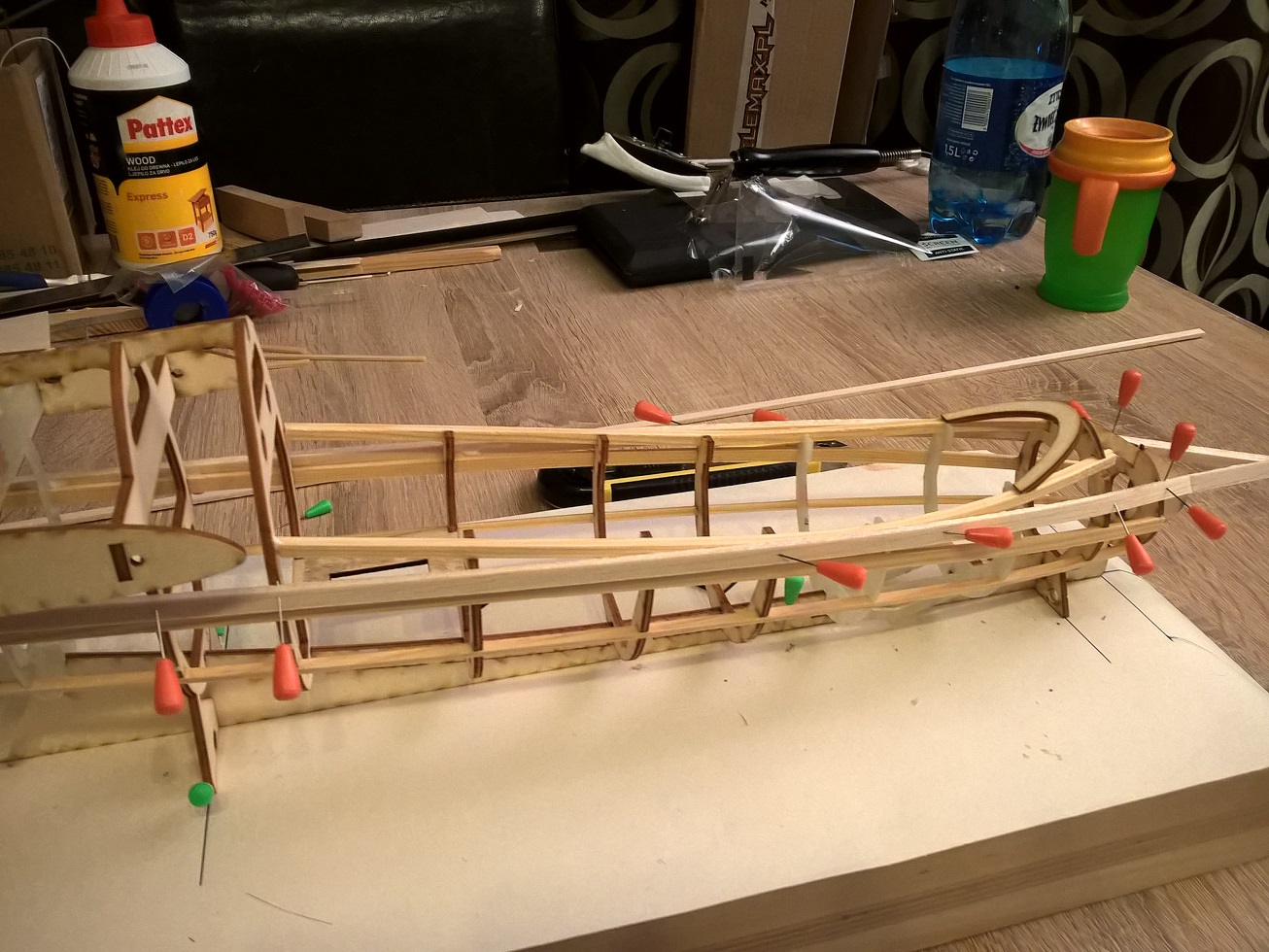

Wręgi wklejone, doszły podłużnice. Główna 2x5, pomocnicze 3x3.



Na ostatnim zdjęciu, widać to co przeoczyłem tworząc formatki.
Tak mi czegoś brakowało, aż dostałem olśnienia... gdzie te otwory na haczyki i kable
Dochodzę też do wniosku, że każda wręga powinna mieć podstawkę. Tu nie ma co materiału oszczędzać.
Aktualnie ich brak, generuje trochę niepotrzebnej zabawy i ustawiania podczas montażu.
Szczególnie newralgiczny jest pionowy... od jego ustawienia będzie zależało jak będzie leżał poziomy względem skrzydeł. Tu trzeba uważać.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

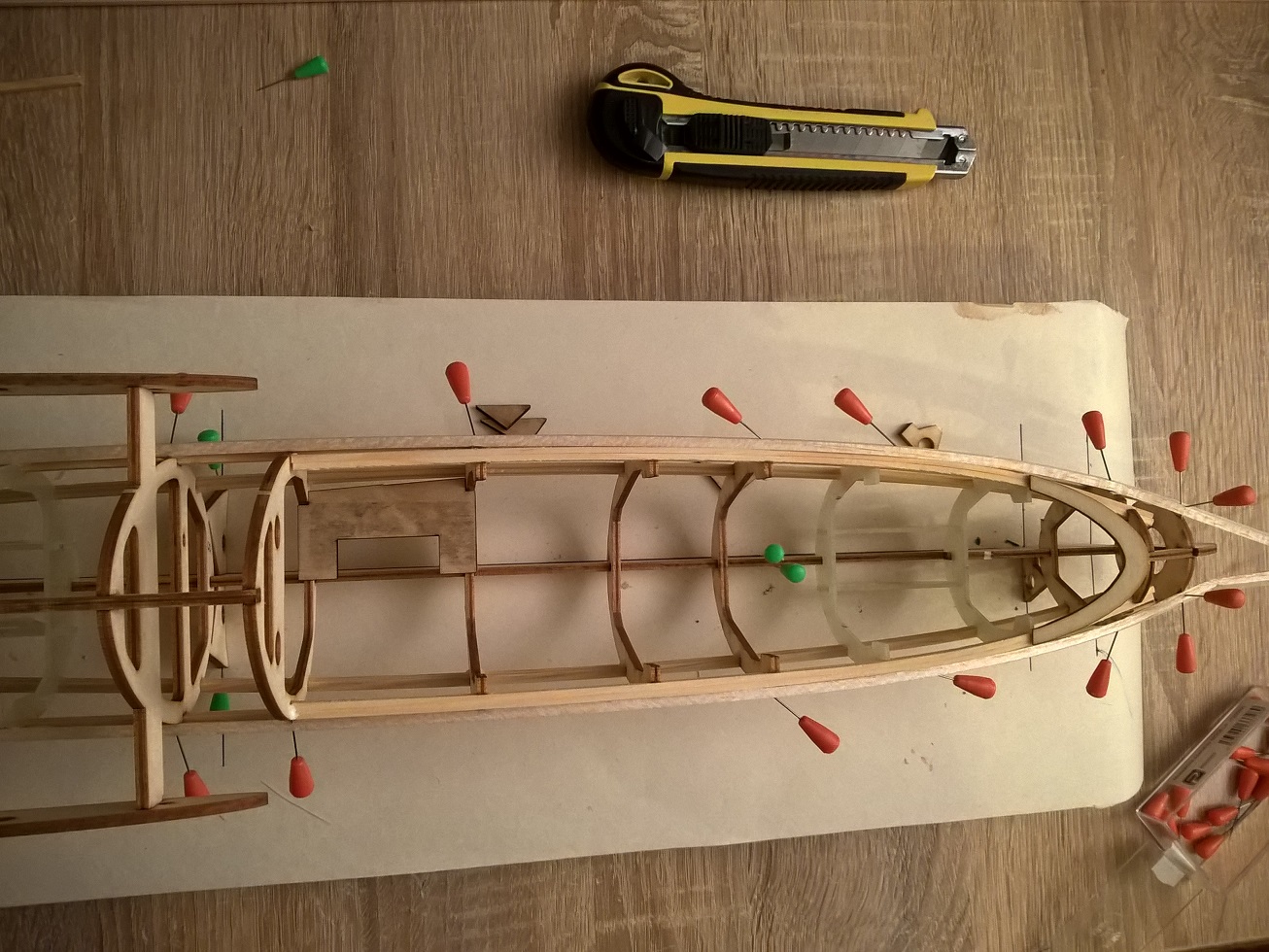

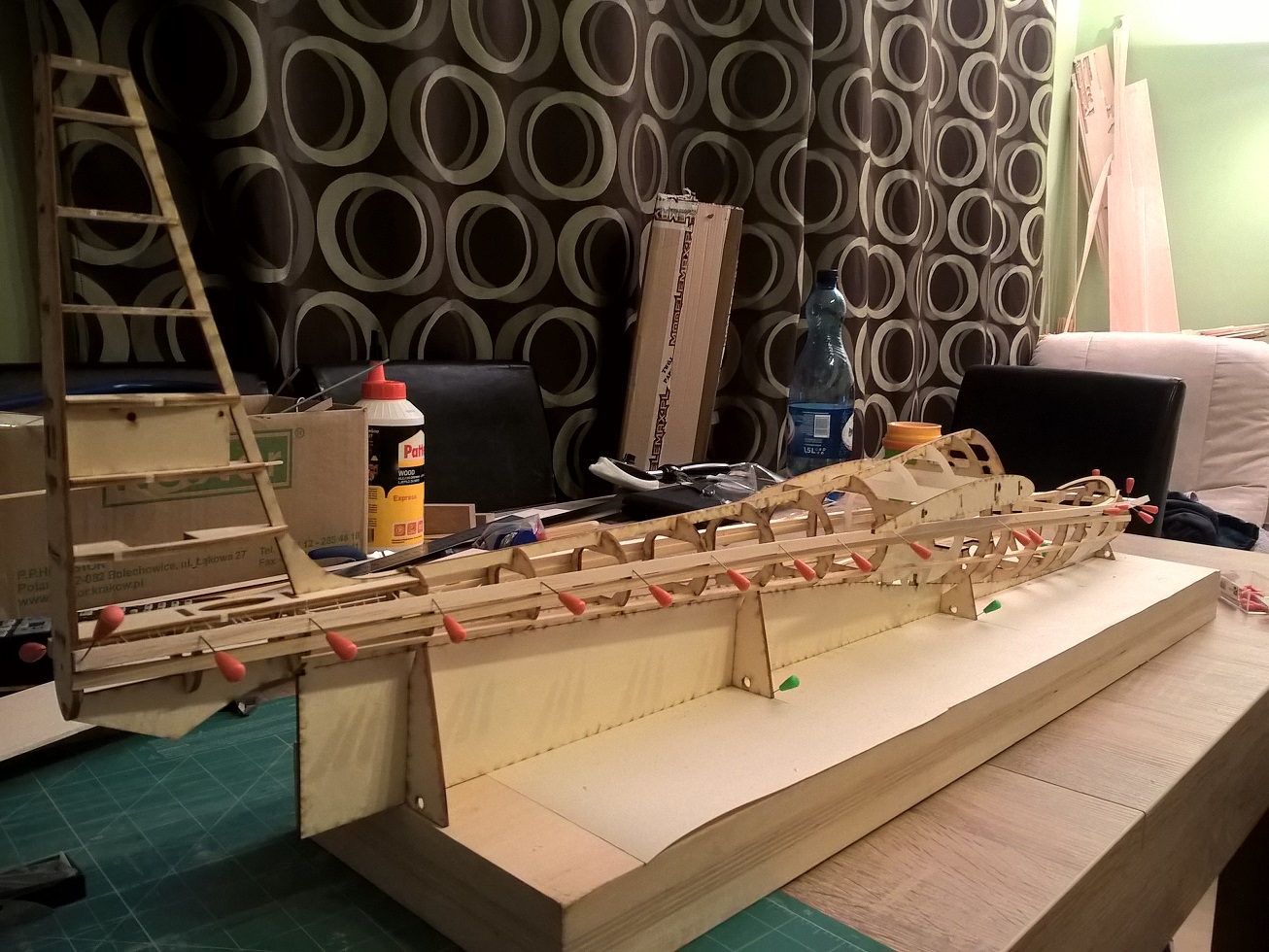

Dodałem obramowanie kabiny. Podwójna sosna 2x4, wyginana na mokro i klejona ze sobą.


Jak na razie, co etap to kolejny błąd.
Zabrakło wpustów na listewki obramowania kabiny od strony centropłata.
Drobiazg, ale było by lepiej niż kleić czołowo do wręgi.

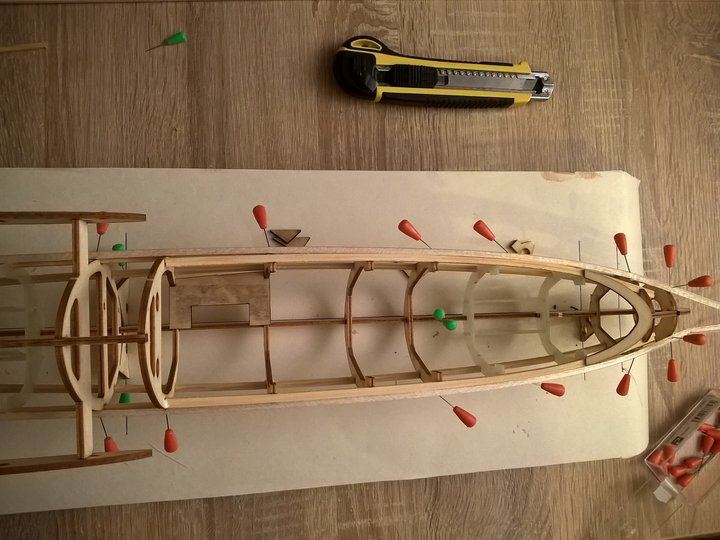

Powoli dodaje paski poszycia (Balsa 3mm, w paskach po 6mm), aby ustabilizować kadłub i odpiąć go od deski.
