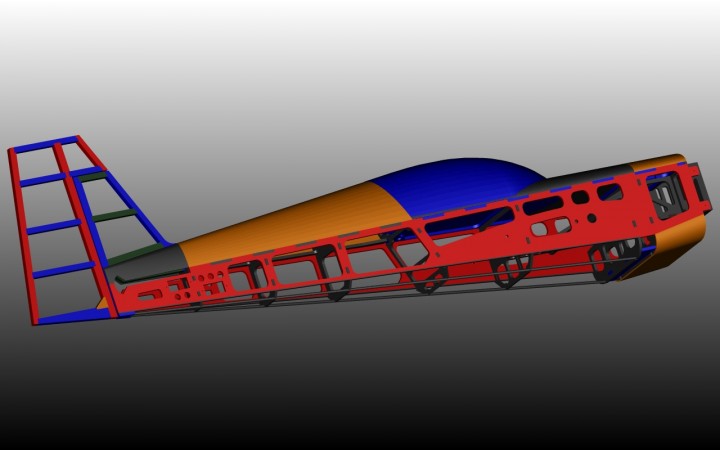

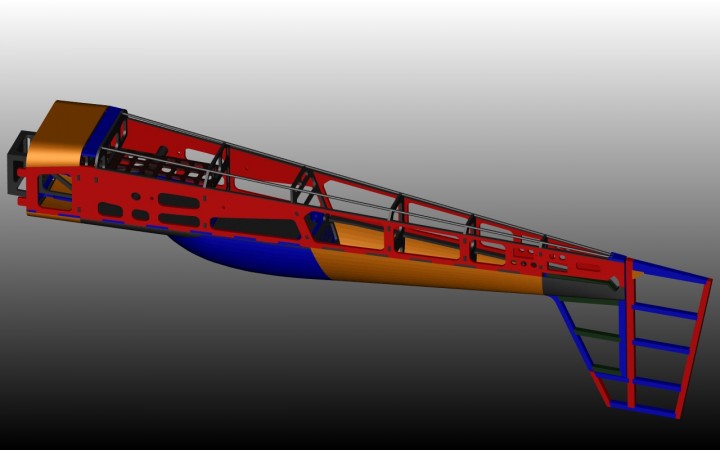

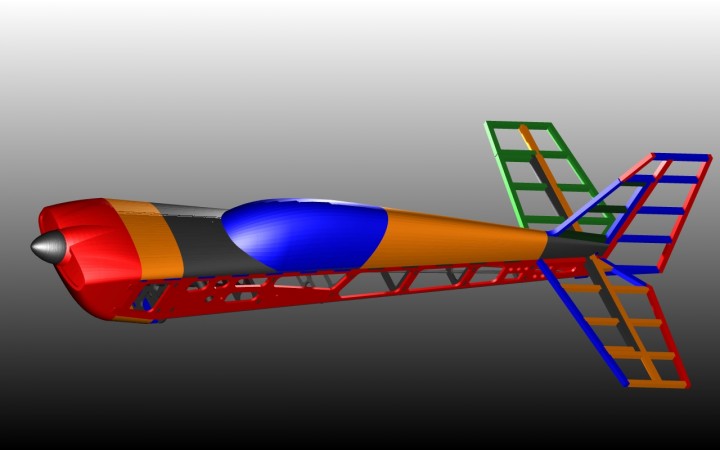

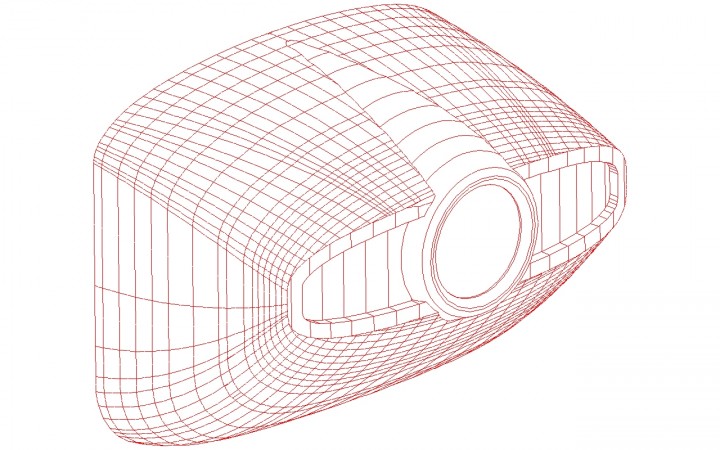

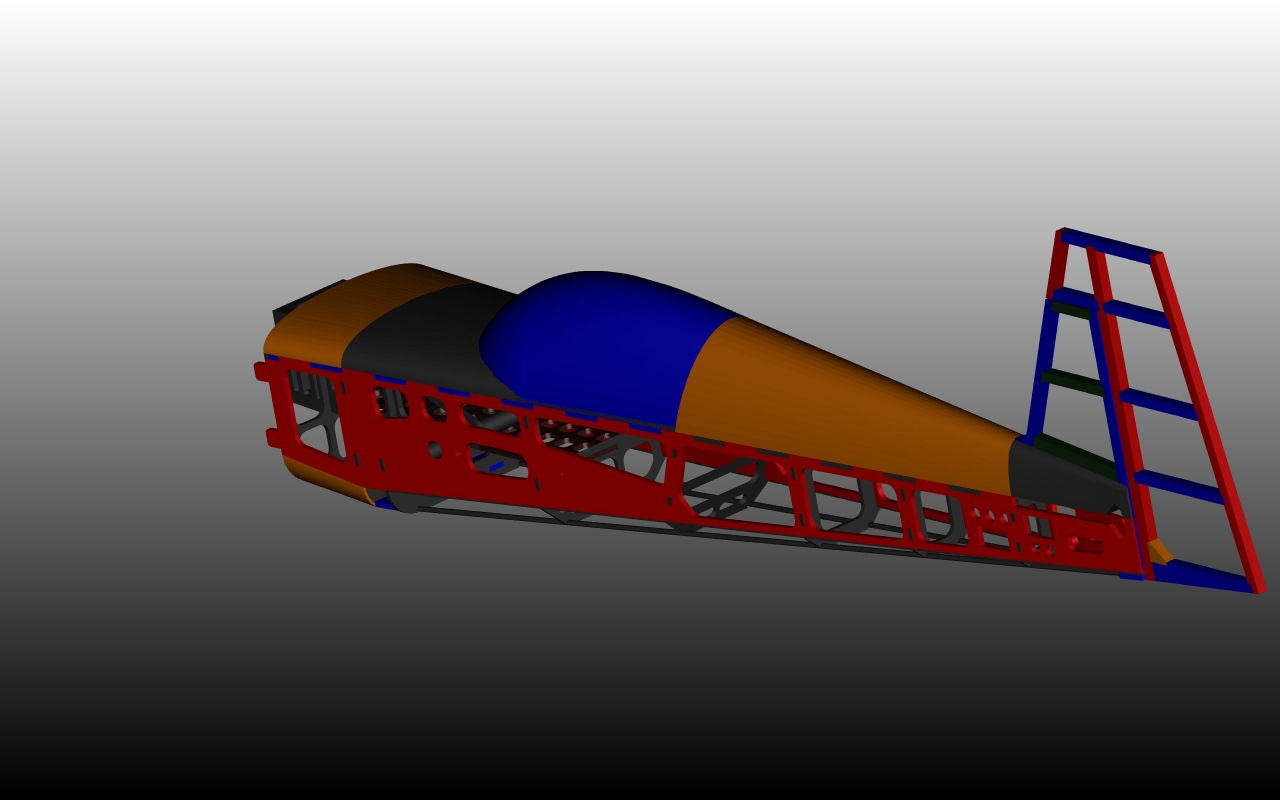

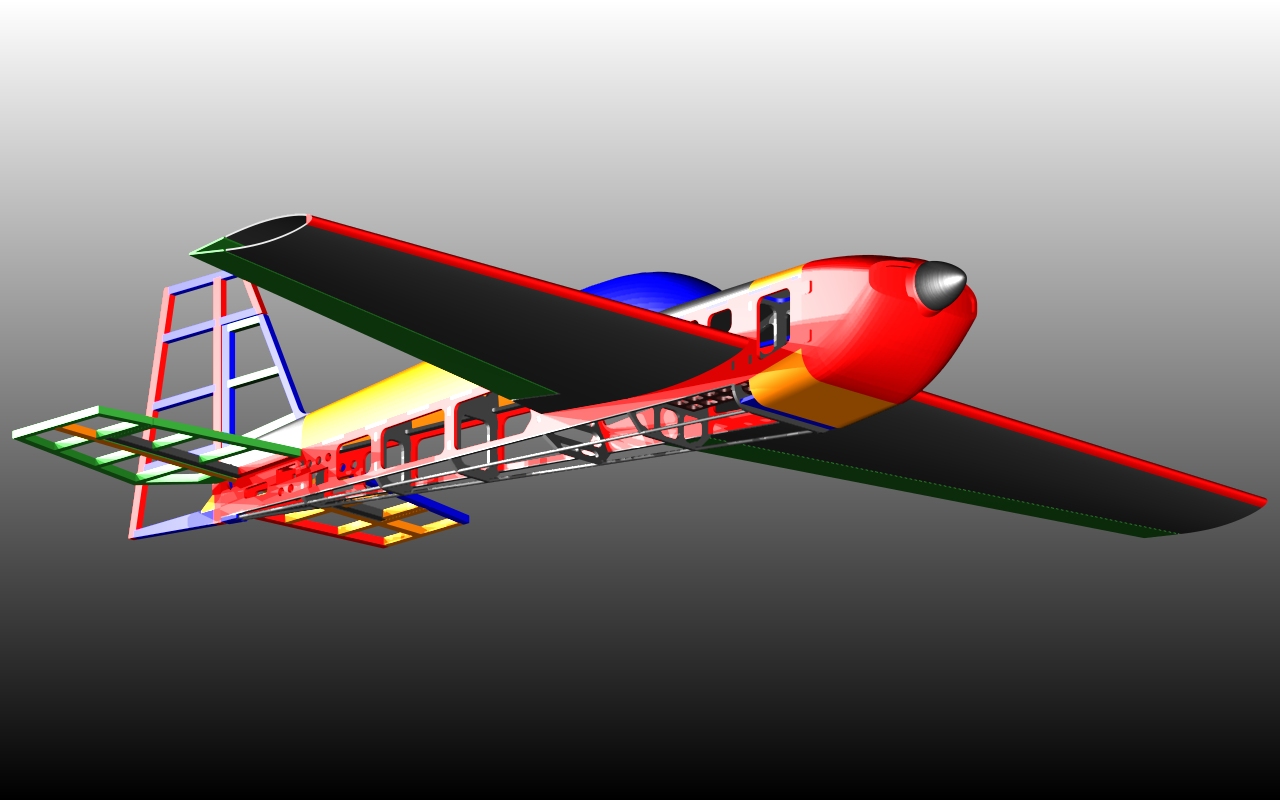

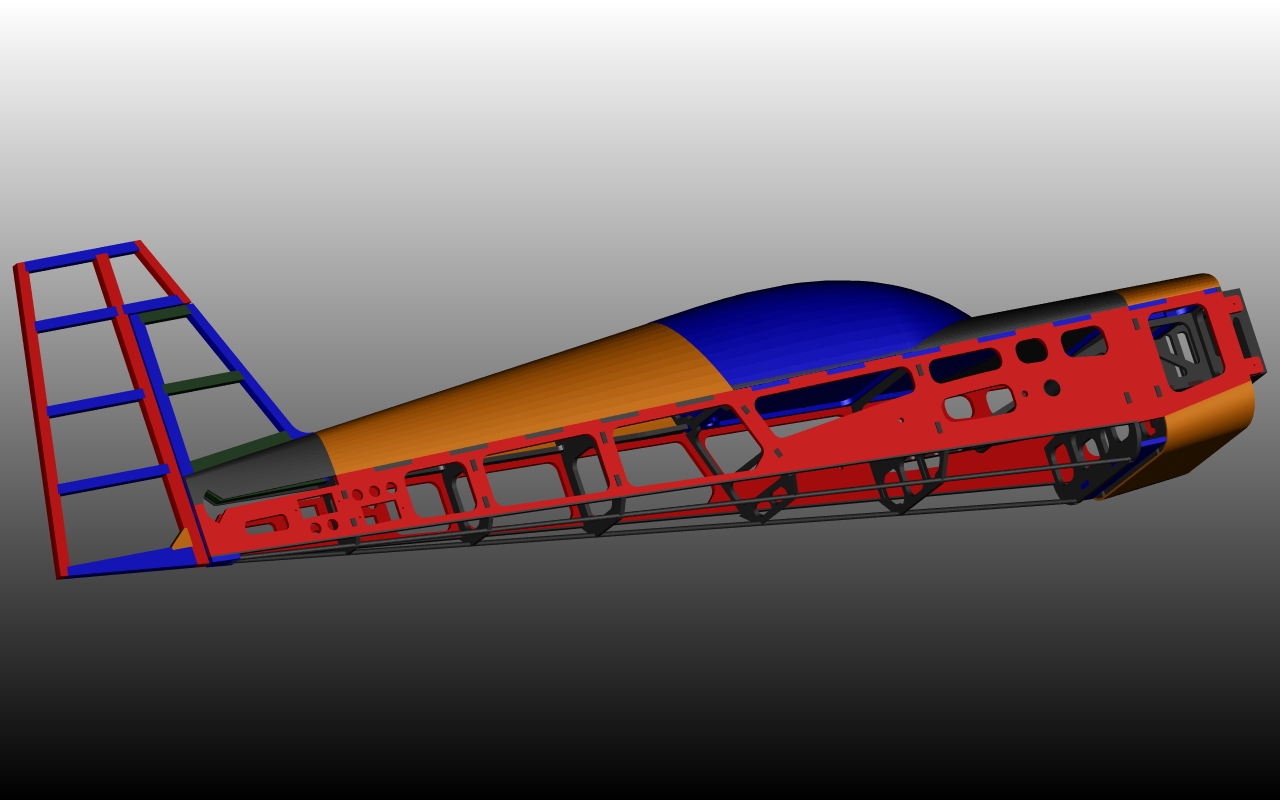

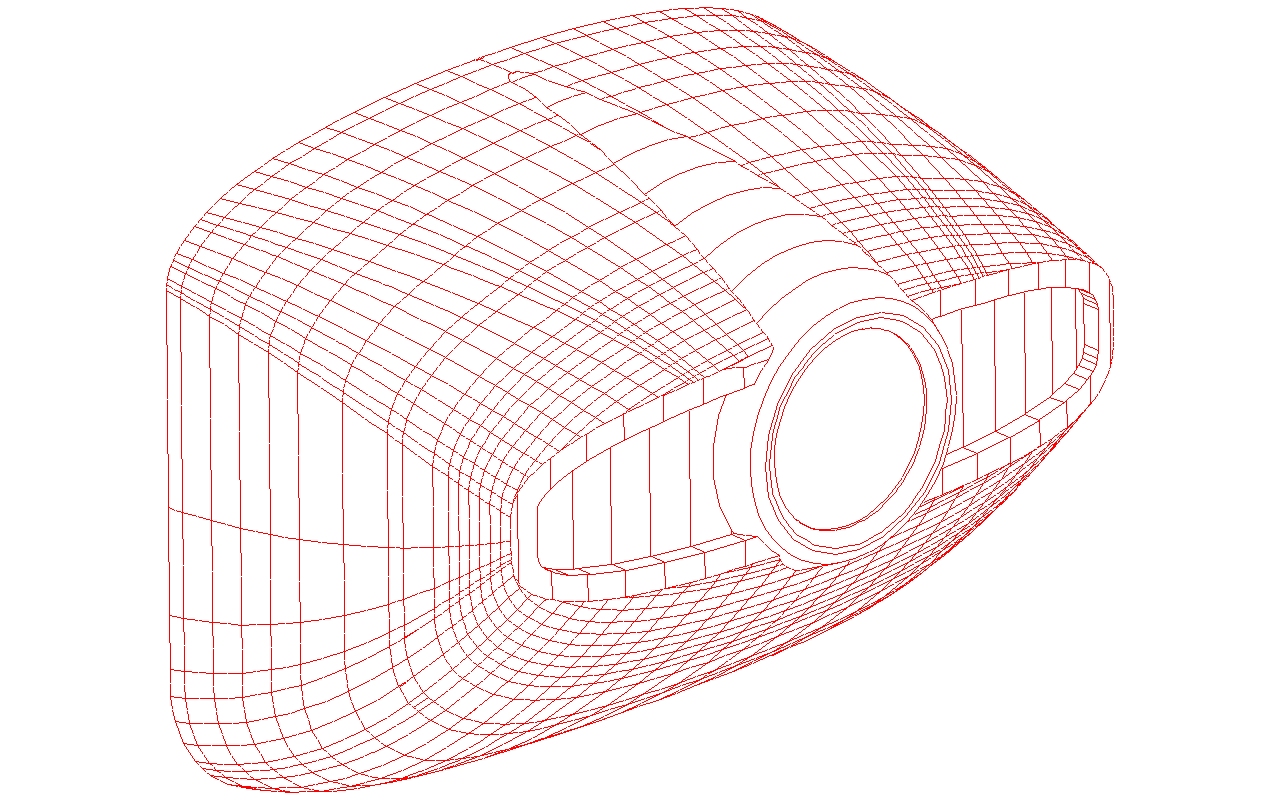

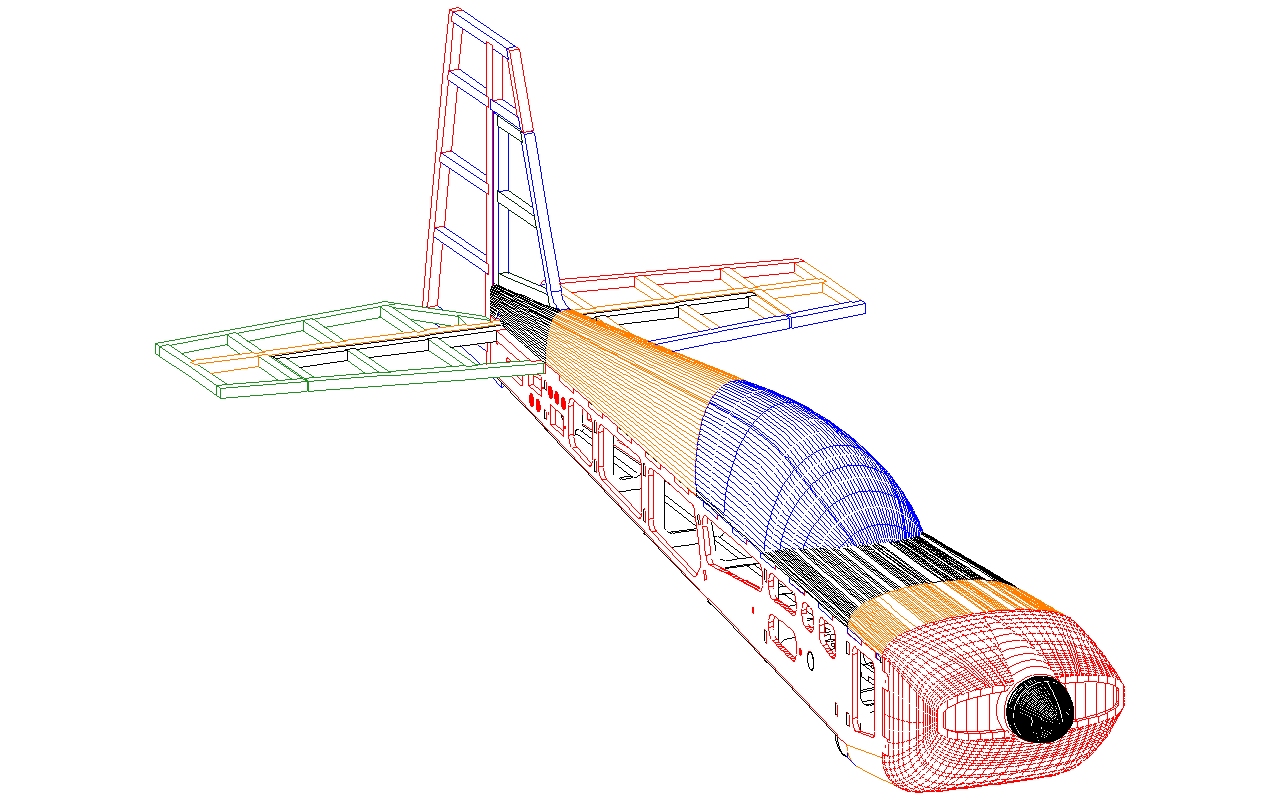

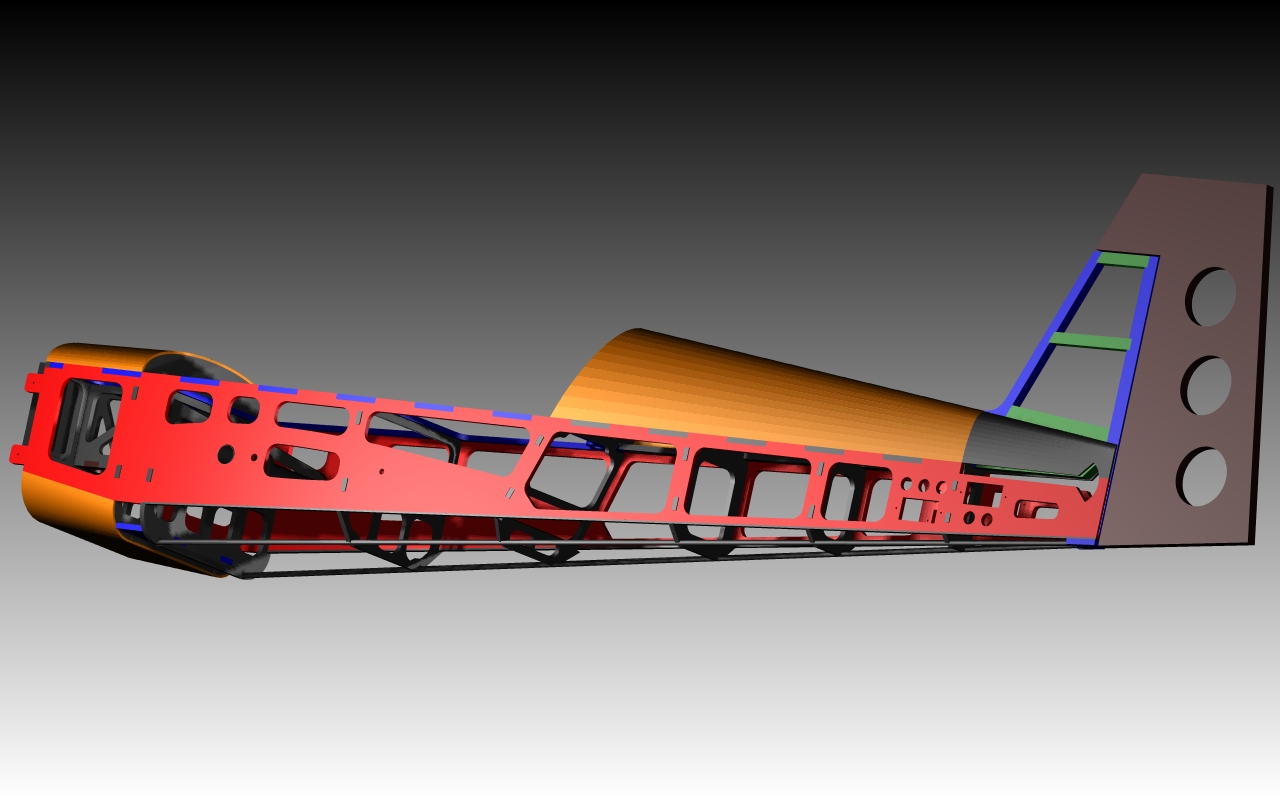

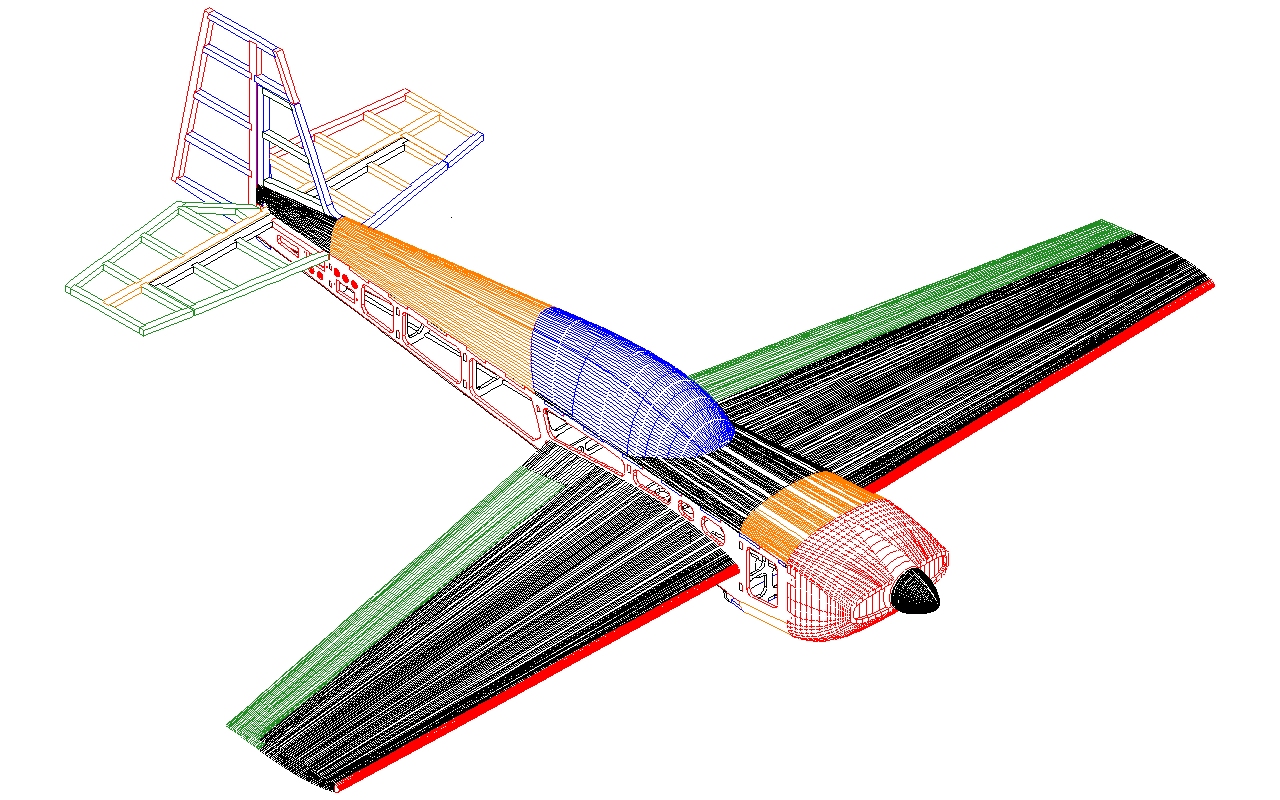

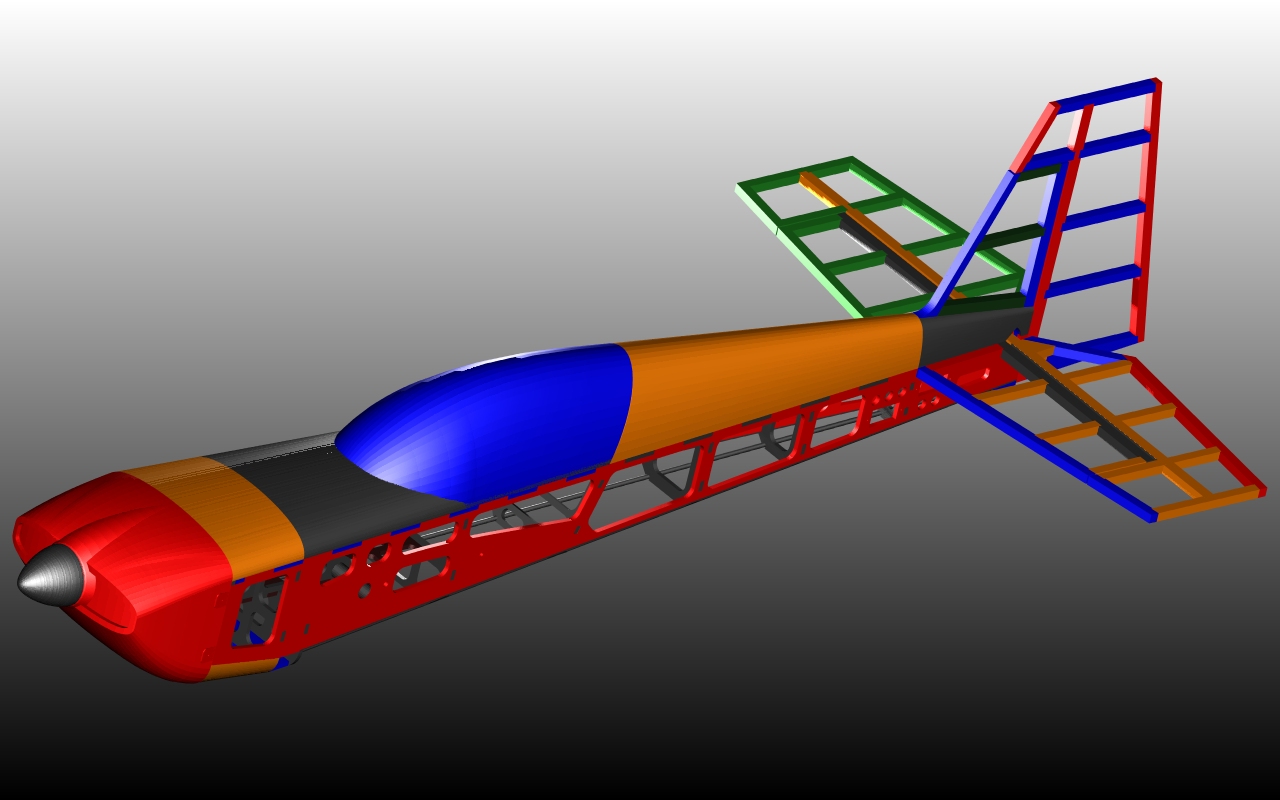

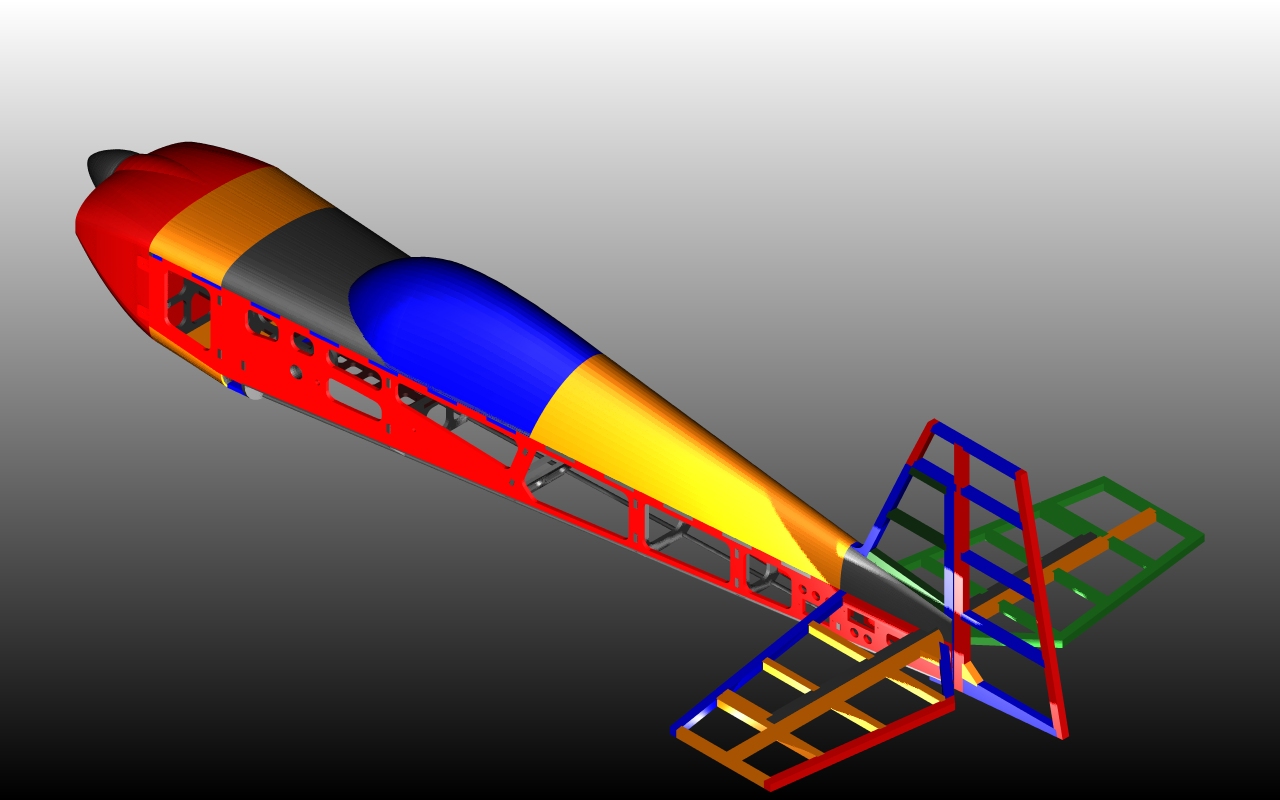

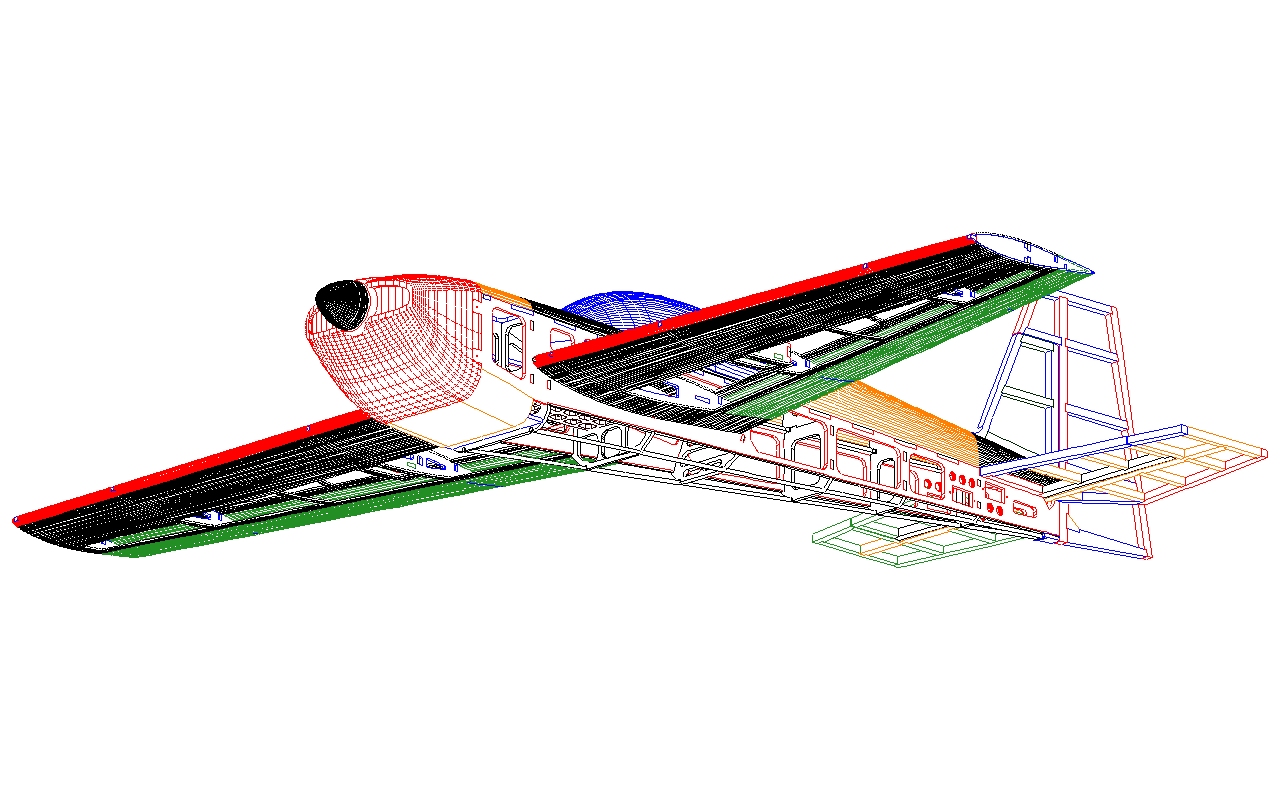

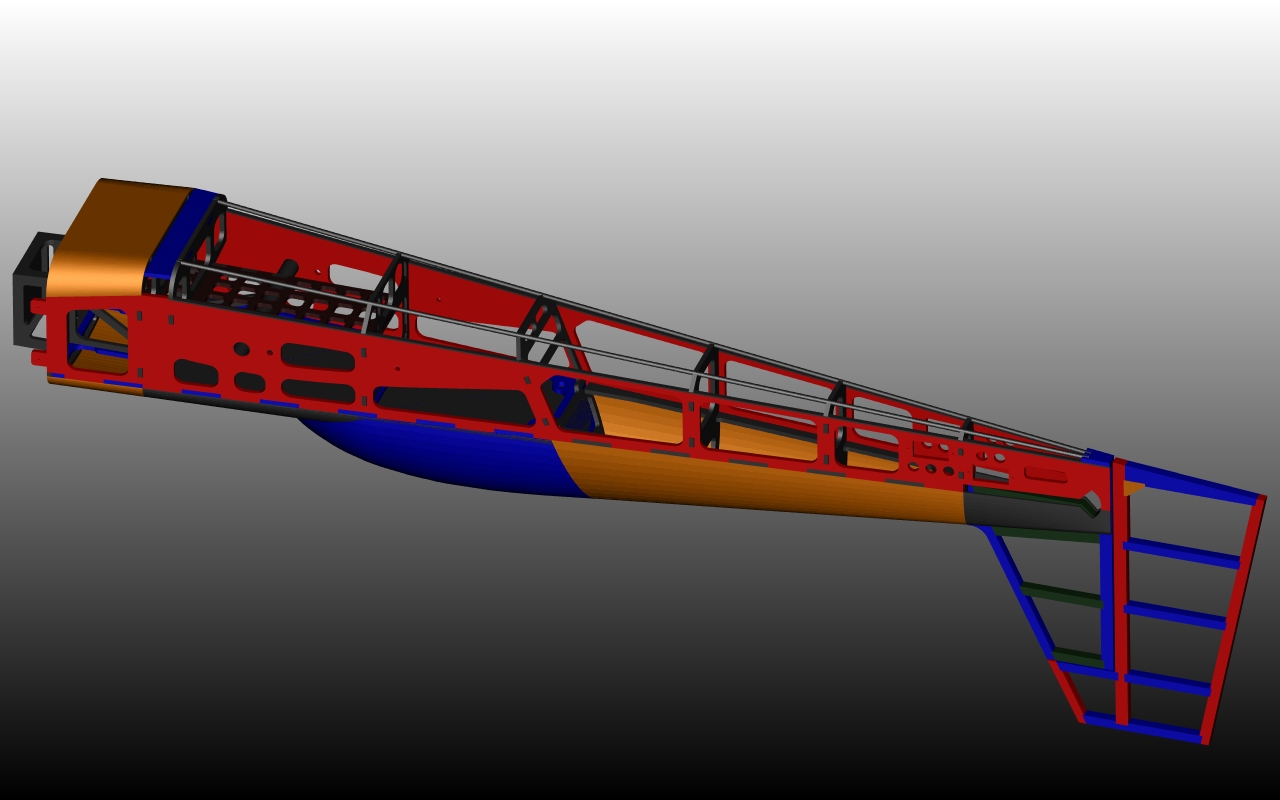

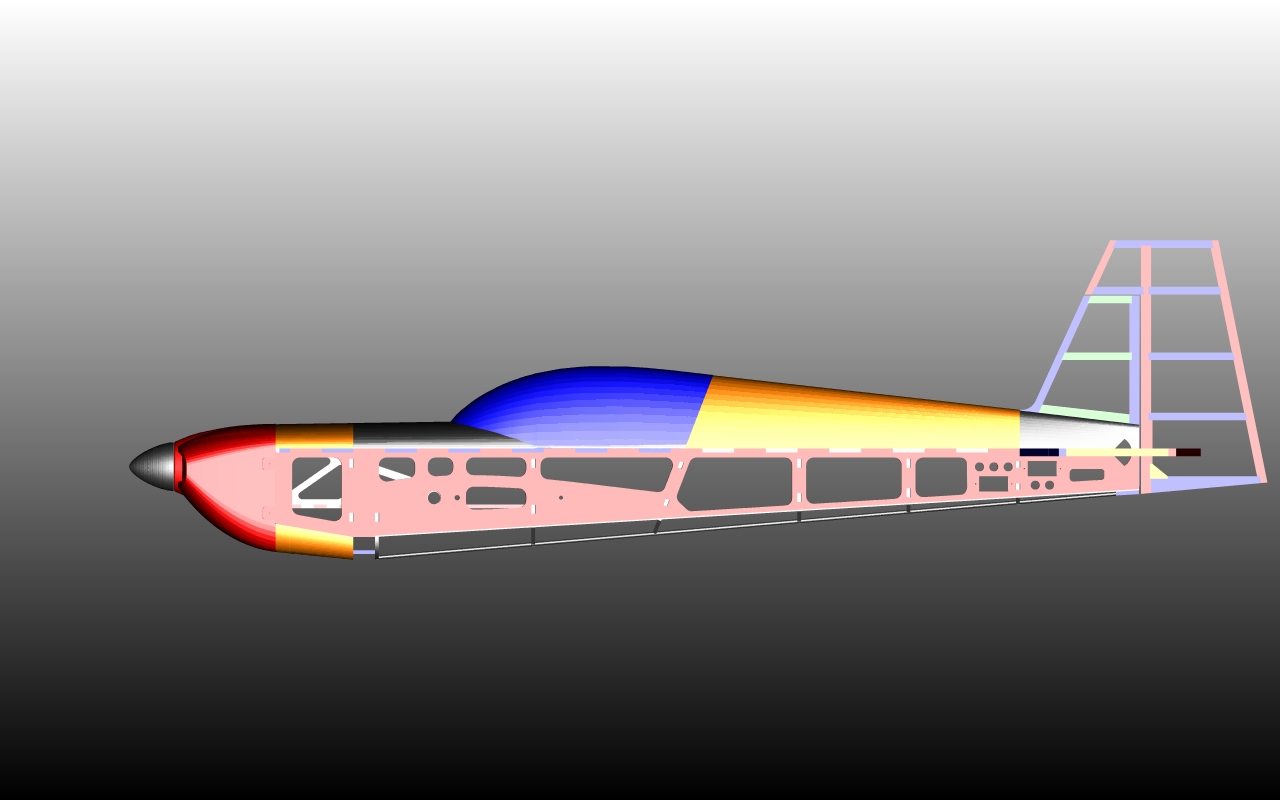

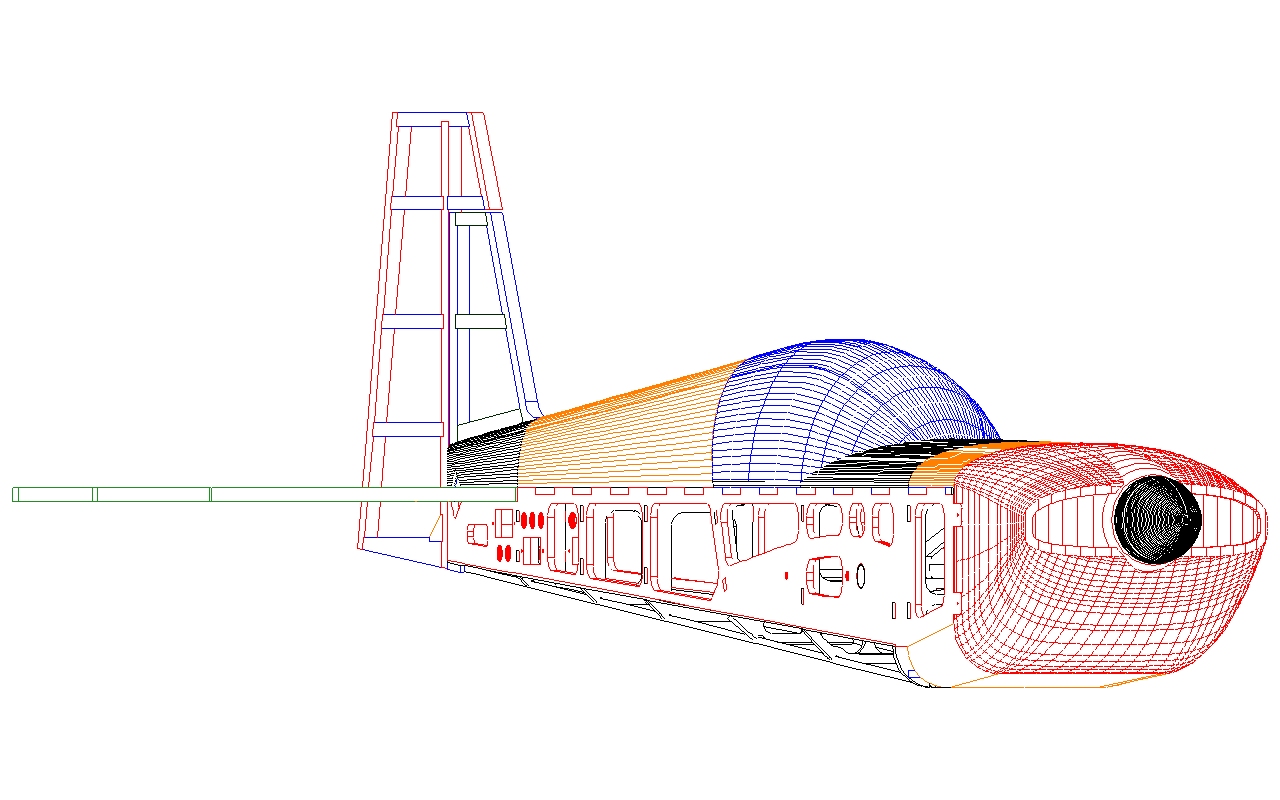

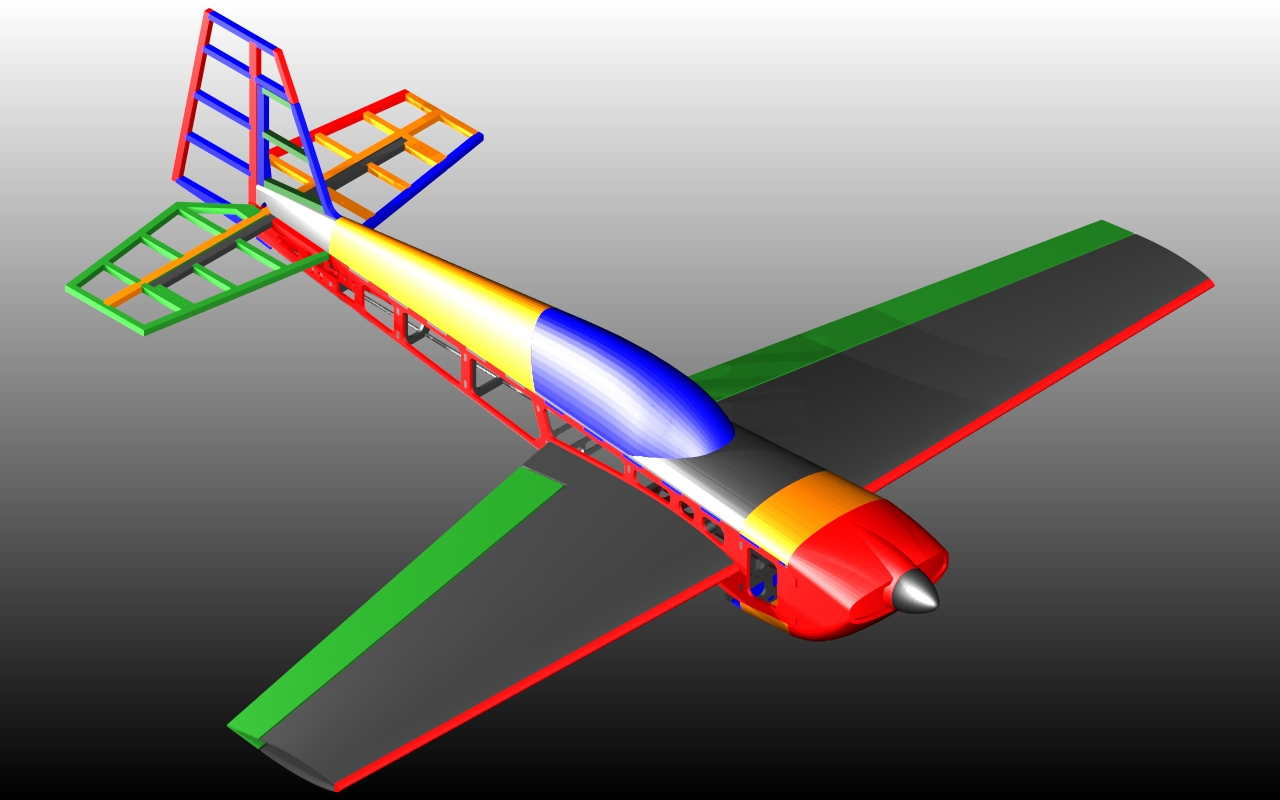

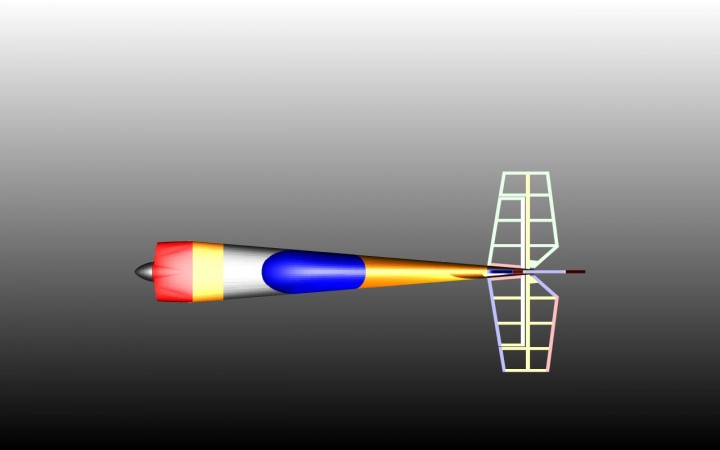

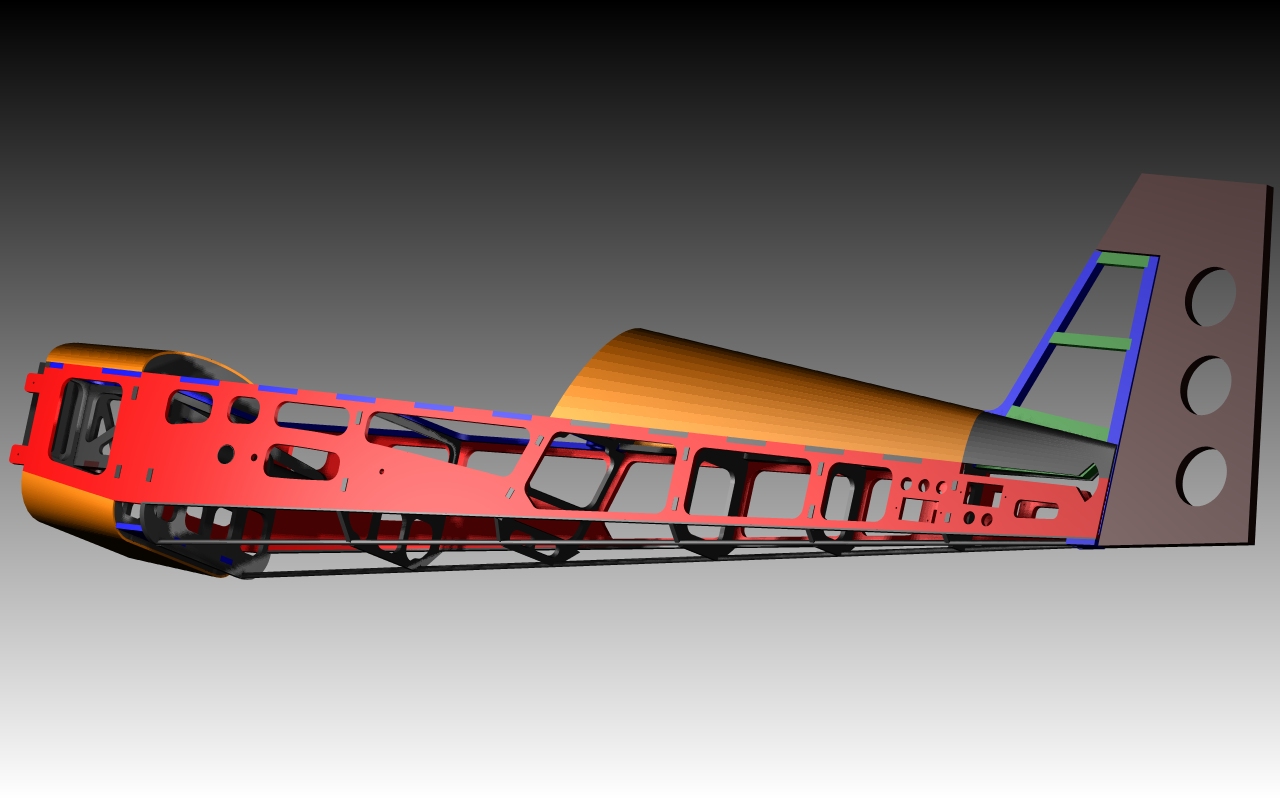

W wolnej chwili w Warszawie narysowałem małą extrę, do dokończenia są jeszcze skrzydła. Wysłałem pliki kabiny i maski do wyceny frezowania. Model z założenia ma być lekki i szczerze mówiąc jest kolejnym modelem na którym chcę sprawdzić jak można minimalizować wagę poprzez stosowanie węgla. Póki co całość wygląda tak jak na screenach. Tym razem nie zrobiłem głupoty z głęboką maską, ta powinna wyjść nawet z hipsu.

C.d.

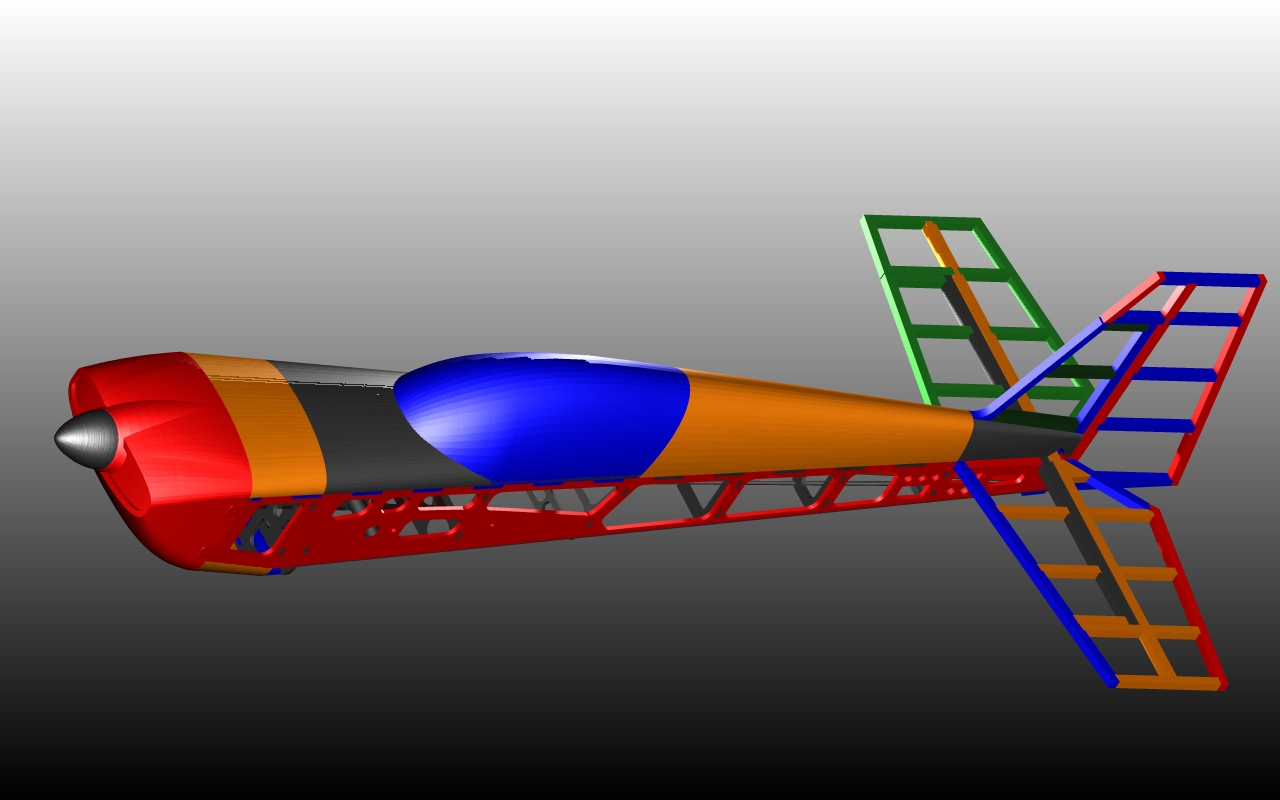

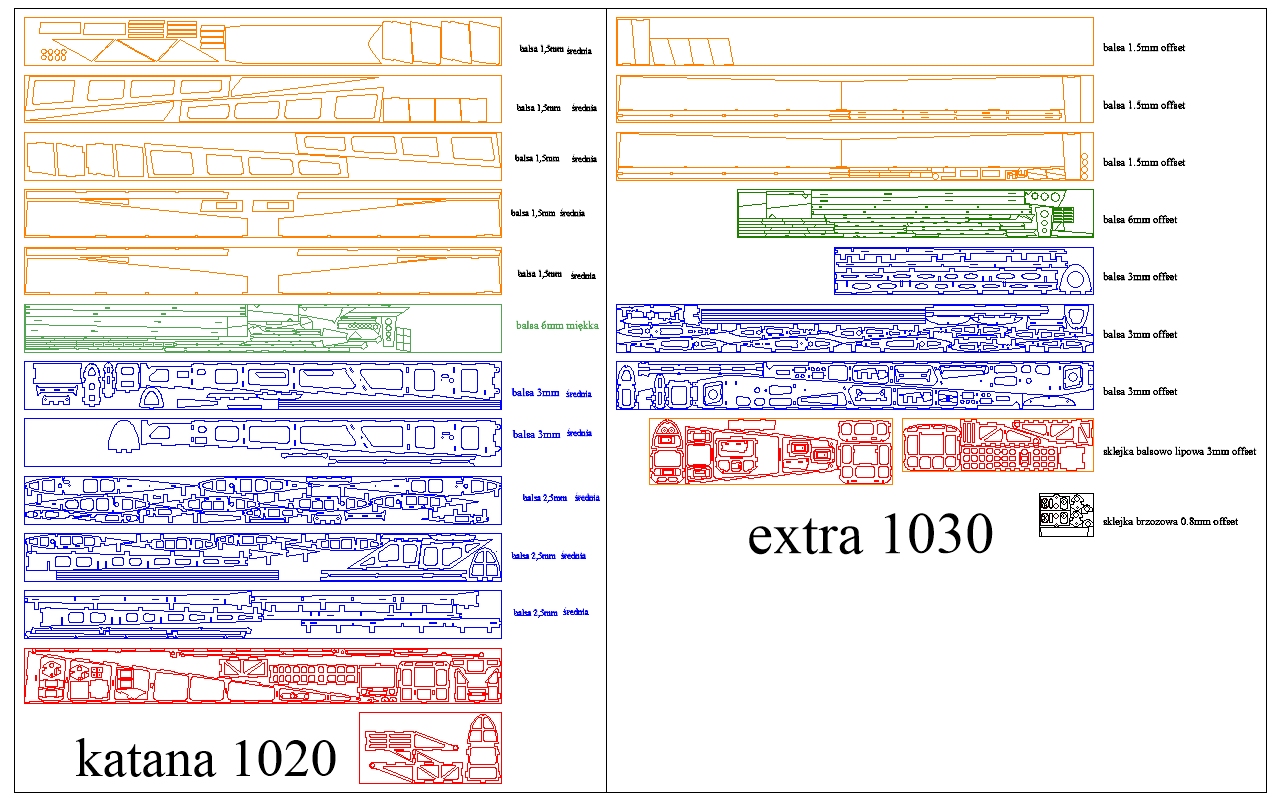

Formatki wysłane do wycięcia. Dla porównania ilości materiałów zestawienie formatek Katany 1020 z Extrą 1030.

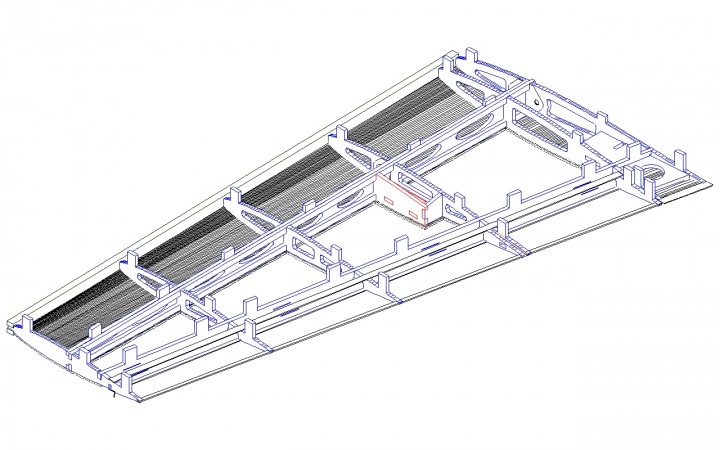

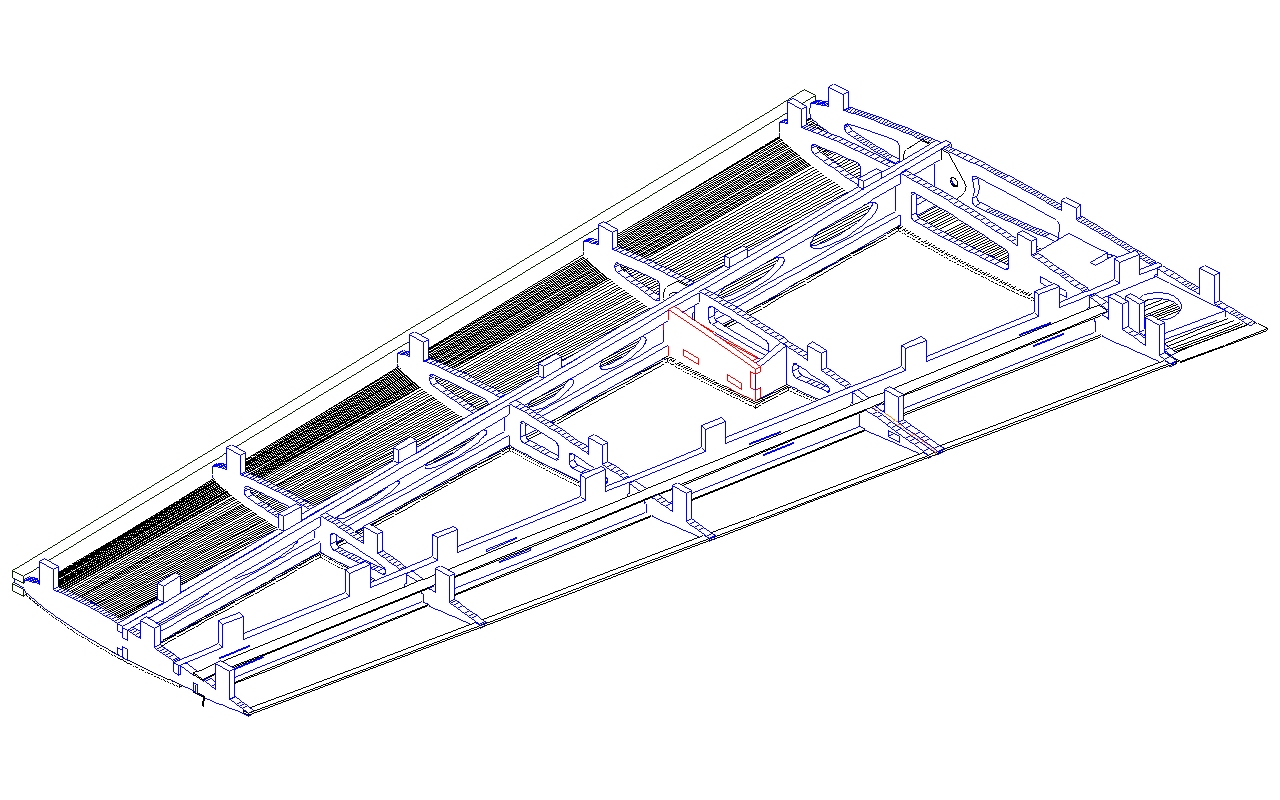

Poniżej kilka szczegółów konstrukcji skrzydła. W lotce zamiast pokrycia balsowego zastosowałem trzy płaskowniki węglowe. Będzie lżej i mocniej.

Elementów jest tak mało, że model będzie ważył ... 450g, wraz z wyposażeniem...

_________________
A positive anything is better than negative nothing

A kto powiedział że tam będzie napęd ? To latawiec albo szybowiec na zbocze hhyhyhy. Tak na poważnie to jakiś mały silnik dzwonek się załatwi do tego modelu.

Cena za próbną wycinankę okazała się być atrakcyjna więc zamówiłem prototyp.

Do tej Extry silnik Emax 2822 będzie prawdopodobnie posiadał zbyt duży naddatek mocy :)

_________________
A positive anything is better than negative nothing

Silnika jeszcze nie man ale to nie problem. Dzis odbieram wycinanke, zobaczymy jak to bedzie wyglądało

Wycinankę odebrałem, złożyłem elementy sklejkowe kadłuba, już widzę że można było zrobić półkę pakietu z balsy. Trzy wypusty montażowe muszę zmniejszyć z 3 mm do 0.5mm bo one mają być tylko do ustalania wzajemnego położenia pomiędzy elementami. Zdjęcia jutro bo dziś nie dość że wstałem o 3 w nocy to jeszcze 13 godzin w pracy i na dodatek dyżur nocny. Za tydzień jest duża szansa na zmianę pracy. Oby ...

A tę półkę będziesz czymś wzmacniał?
Nie mam wyobrażenia jak to będzie wyglądało, ale brzmi "krucho" na pierwszy rzut... ucha
