slawekmod
Post: 30 cze 2017, o 10:24
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa

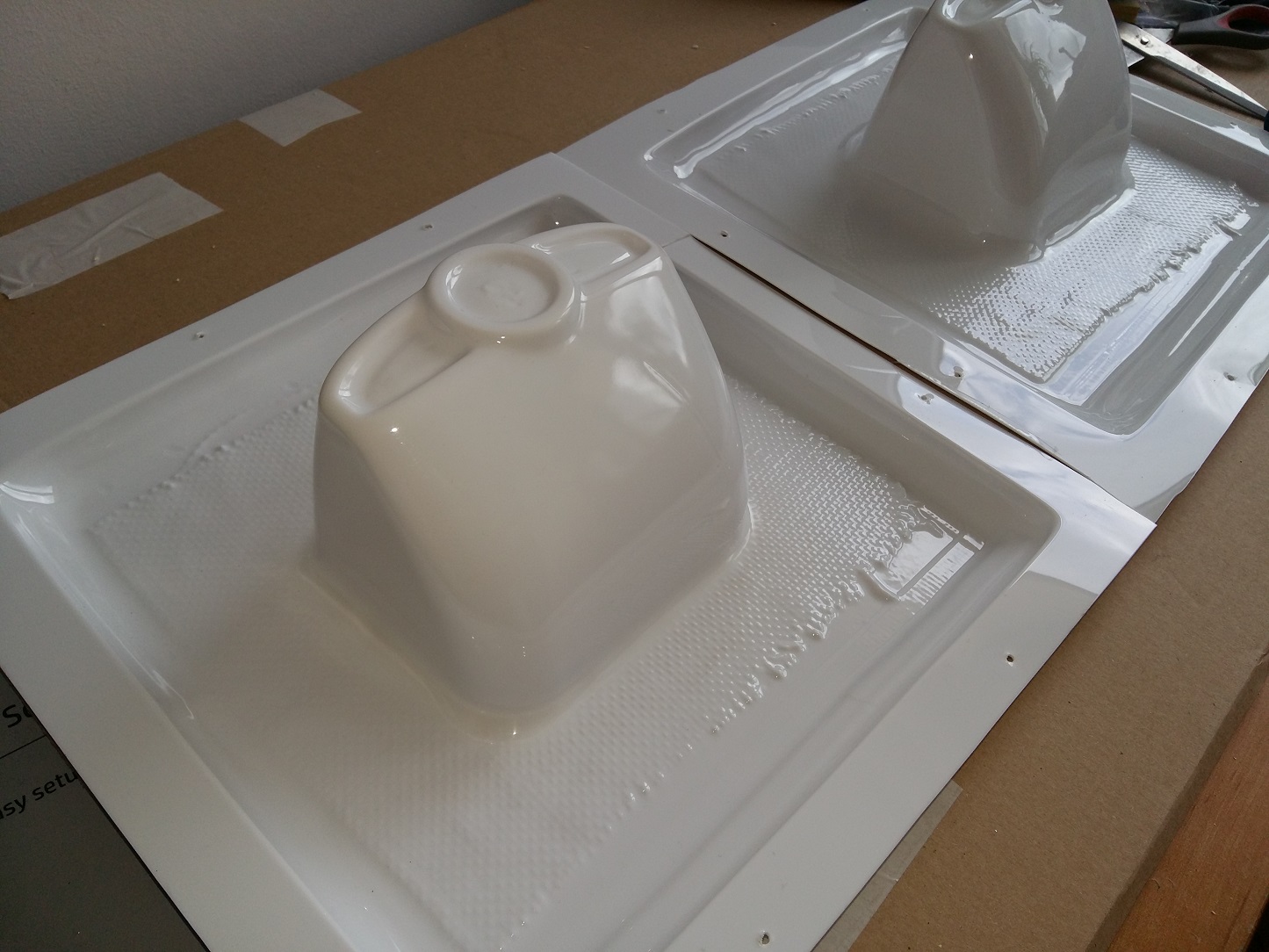

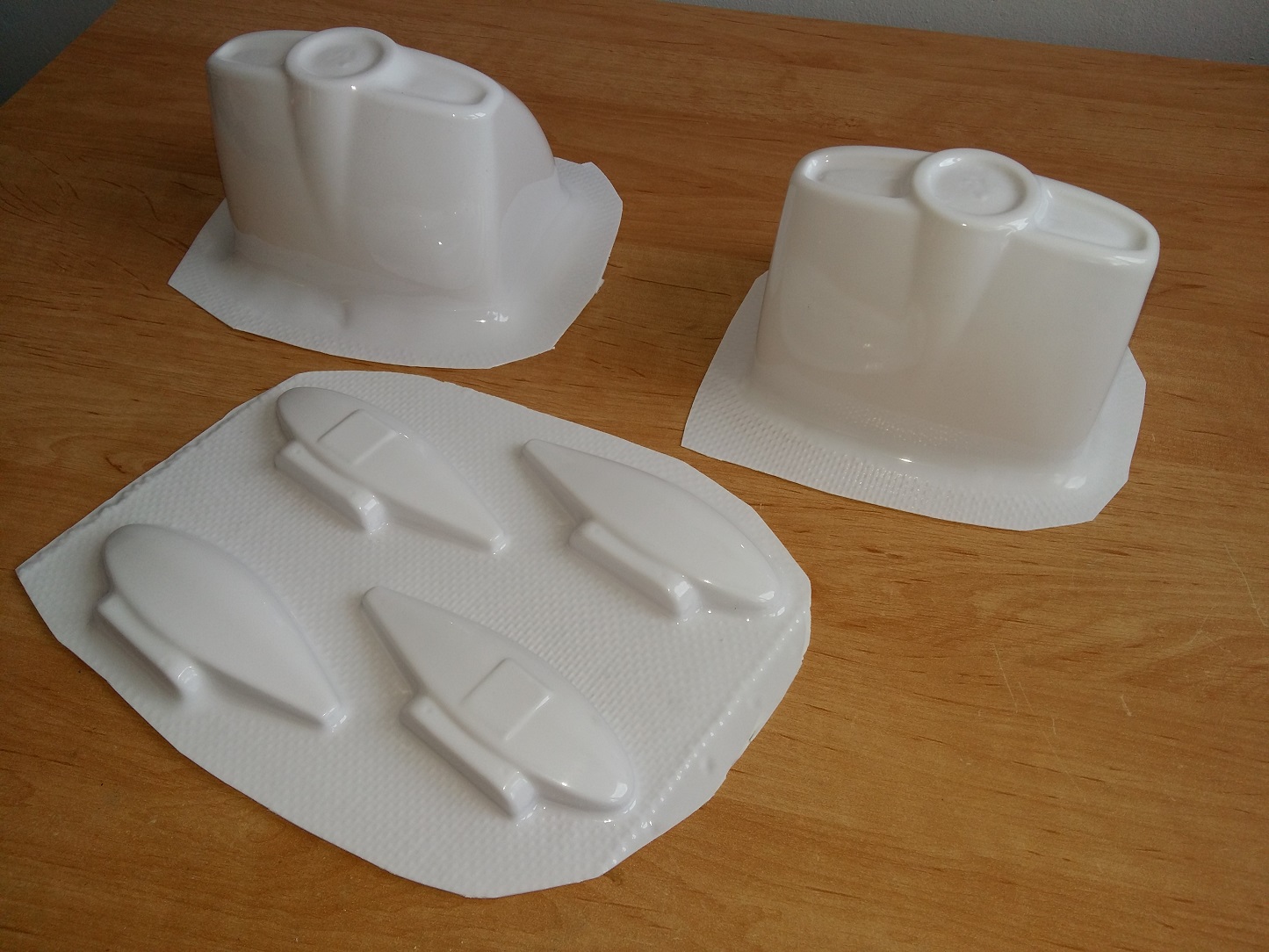

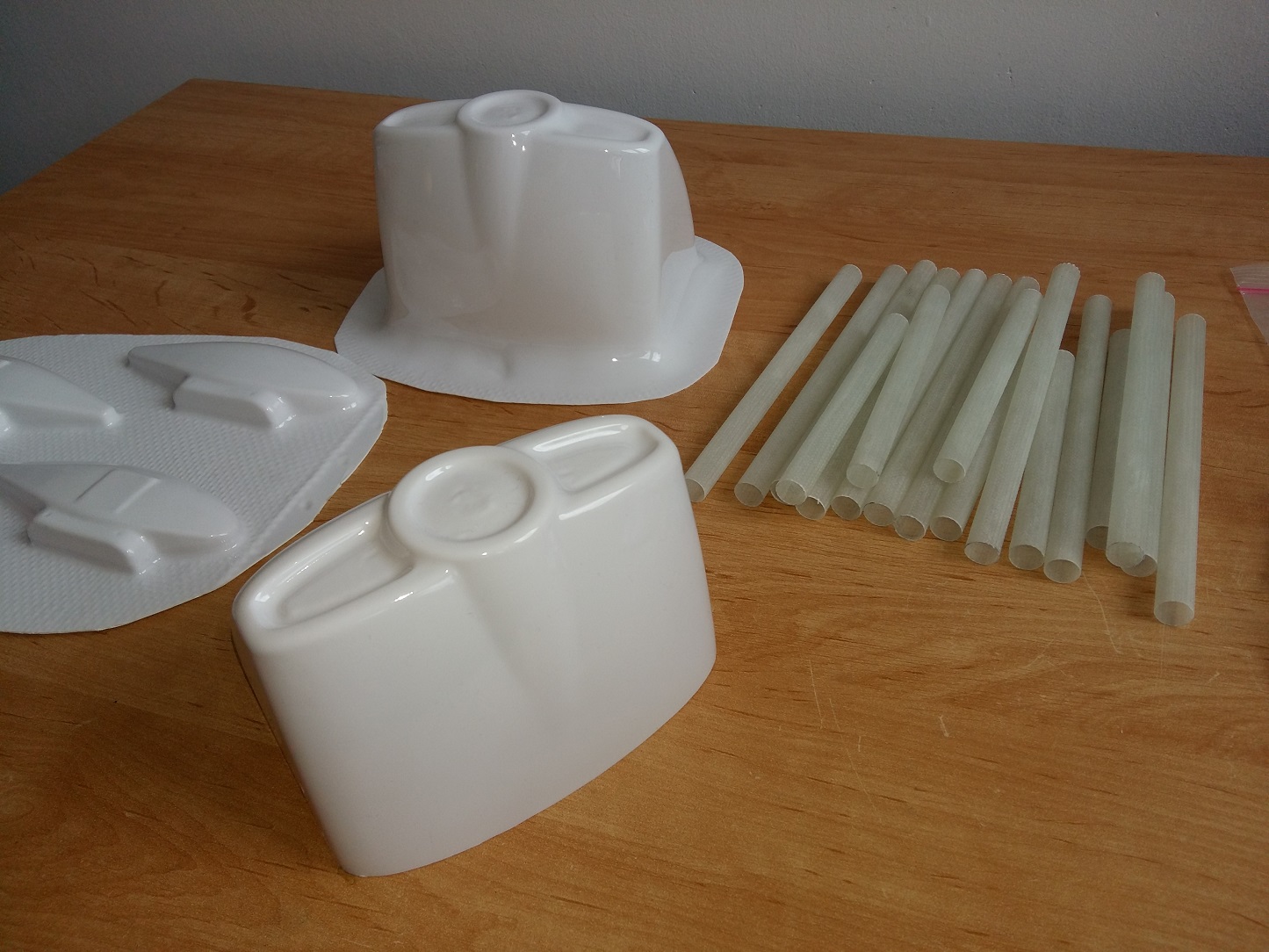

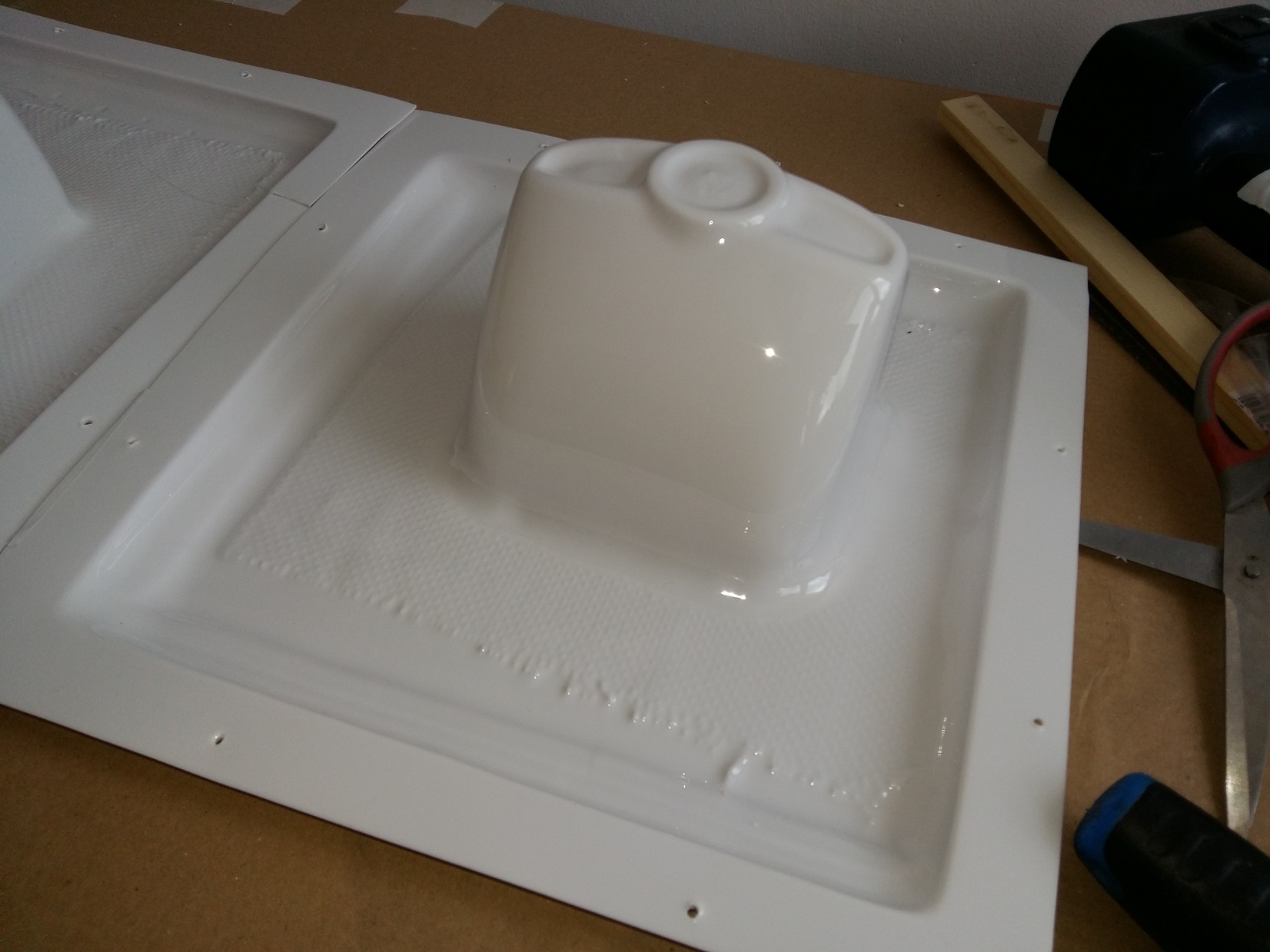

Zrobiłem pewne ulepszenie i mordki wychodzą "sto na sto" Na zdjęciach próby. Jedna lekko nie dociągnięta. Druga wyszła(by) idealnie ale pod wytłoczkę zassane zostały resztki zbrojenia uszczelki i zrobiły się rysy. To i tak próby więc nie przejmuję się tym. Kiedyś zrobiłem próbę głębokiego tłoczenia i też prawie wyszło ale miałem za cienki materiał.

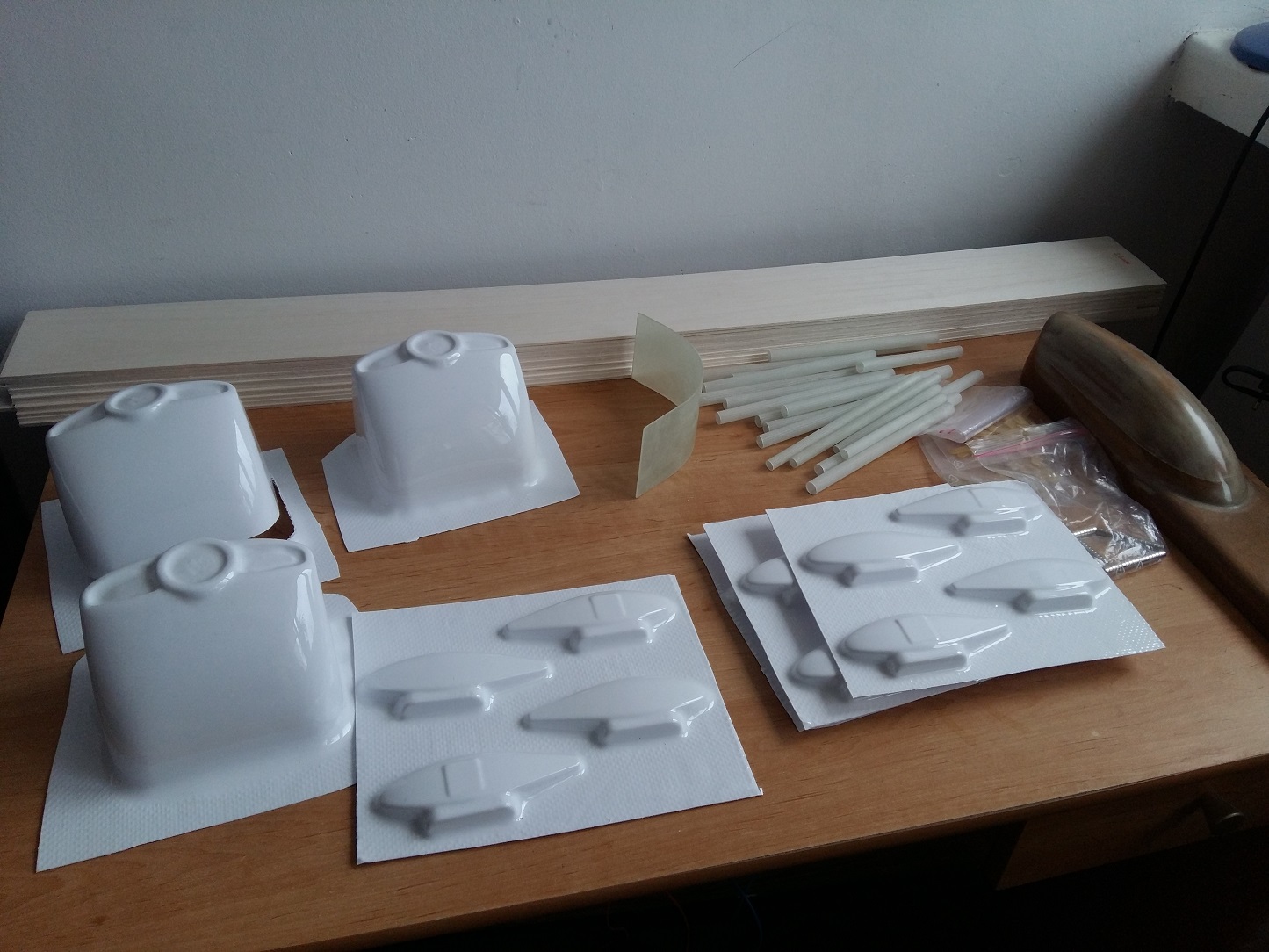

Zamówiłem materiał - wyjdzie z niego z 9 masek i z 9 kompletów osłonek kół.
Załącznik:
DSC_0643.JPG [ 157.98 KiB | Przeglądany 13872 razy ]
Załącznik:
20170630_095130.jpg [ 338.71 KiB | Przeglądany 13872 razy ]
Załącznik:
20170630_095136.jpg [ 338.72 KiB | Przeglądany 13872 razy ]
Załącznik:
20170630_100112.jpg [ 381.39 KiB | Przeglądany 13872 razy ]
Załącznik:
20170630_100838.jpg [ 387.27 KiB | Przeglądany 13872 razy ]


Edit:

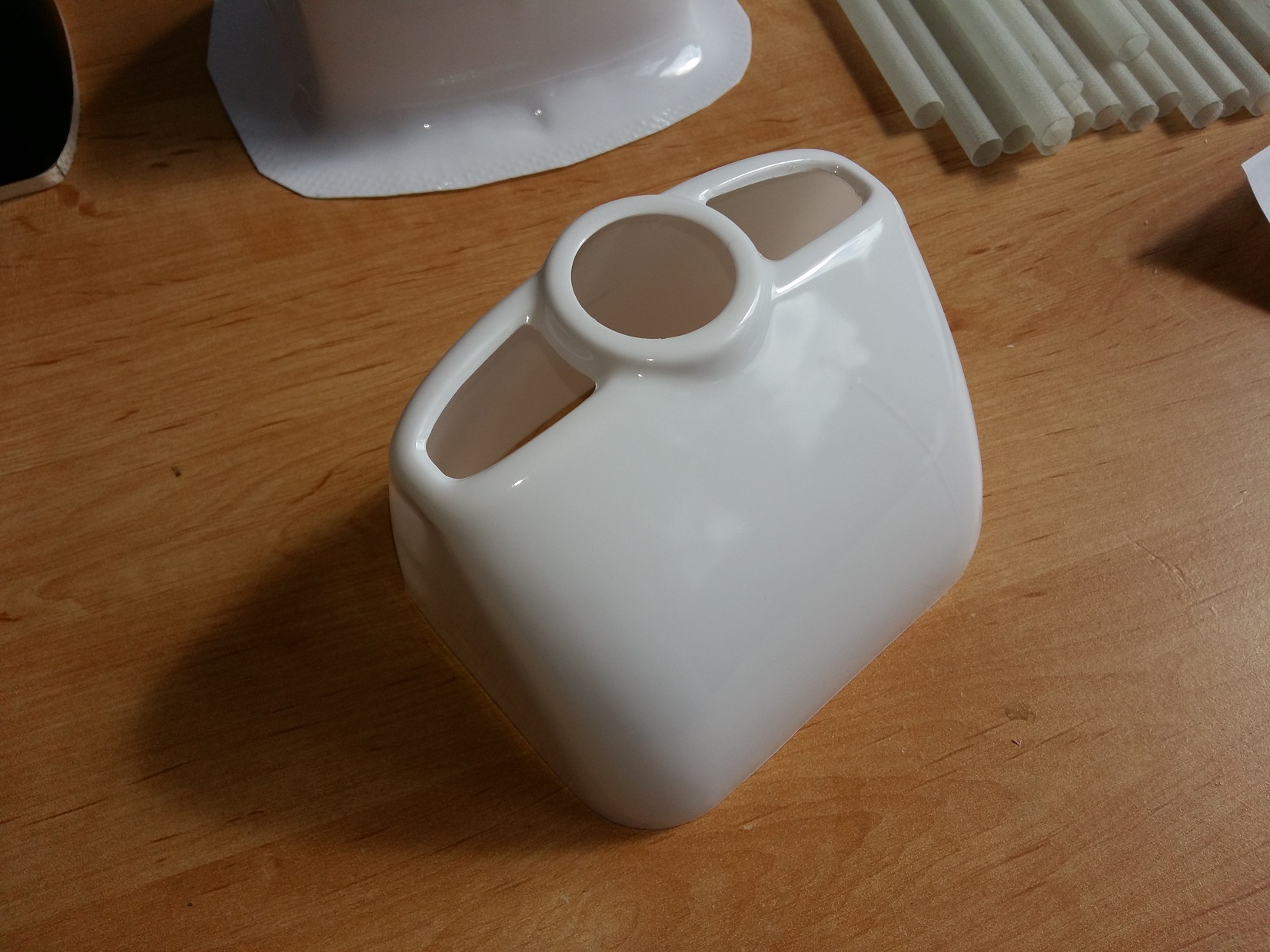

Wyciąłem otwory, naprawdę nieźle wyszły te mordki. Ta na zdjęciu ma skazę które mnie akurat nie przeszkadza więc ta mordka pójdzie do mojego modelu.
Załącznik:
20170630_154049.jpg [ 486.23 KiB | Przeglądany 13779 razy ]


Na górę
 Wyświetl profil

mgr
Post: 30 cze 2017, o 18:05
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk
Wygląda super :)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
 Wyświetl profil

slawekmod
Post: 30 cze 2017, o 18:09
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa
Muszę zrobić kopyto do goleni podwozia. Będą z laminatu tak jak w prototypie. Są lekkie i elastyczne. Z tego co pamiętam poszło na nie 13 warstw tkaniny. Mam już pomysł na kopyto a właściwie matrycę do laminowania podciśnieniowego.
Na górę
 Wyświetl profil

Viper
Post: 30 cze 2017, o 18:43
Offline
Modelarz
Awatar użytkownika

Rejestracja: 21 maja 2017, o 19:44
Posty: 41
Lokalizacja: Warszawa
Piękna robota Sławku :)
Tak jak już pisałem, model niezwykle wdzięczny, świetnie latający i na budżetowym setupie. W tej wielkości perełka :)
Na górę
 Wyświetl profil

slawekmod
Post: 1 lip 2017, o 07:42
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa
Dzięki za dobre słowo. Muszę dbać o jakość hehee. Model ma dać maksymalną frajdę z budowy czyli wszystko co jest potrzebne do jego złożenia ma być w zestawie. Poza zestawem będzie potrzebna folia, narzędzia, klej i rc.

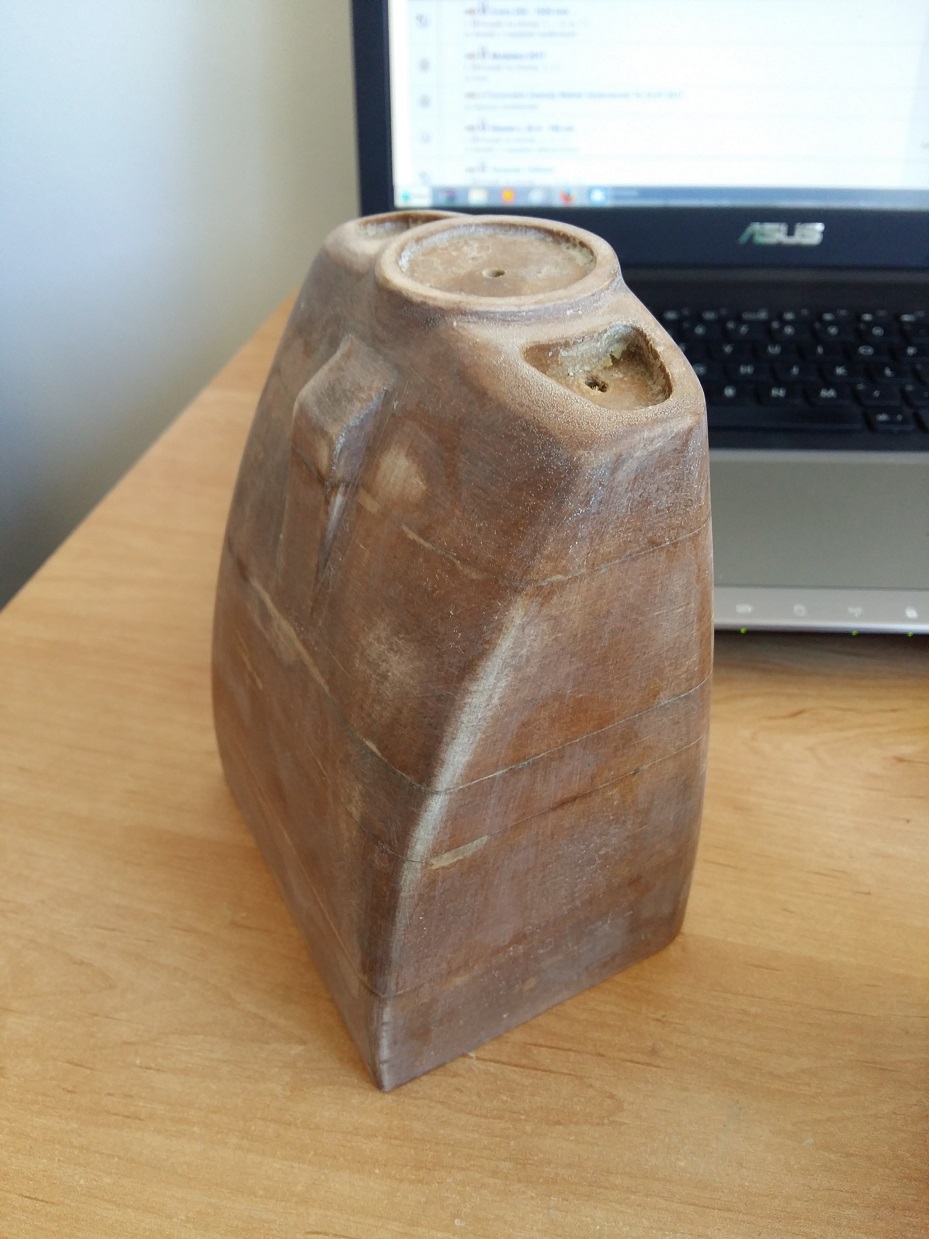

Robiąc porządek w plikach i kopytkach znalazłem nieoszlifowane kopyto do Katany 1020. Oszlifowałem wstępnie. W przyszłym tygodniu zrobię próbę tłoczenia. Jak ją opanuję to zrobię jeszcze kit małej katanki.


Załączniki:
20170701_074556.jpg [ 254.53 KiB | Przeglądany 13817 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 7 lip 2017, o 18:04
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa

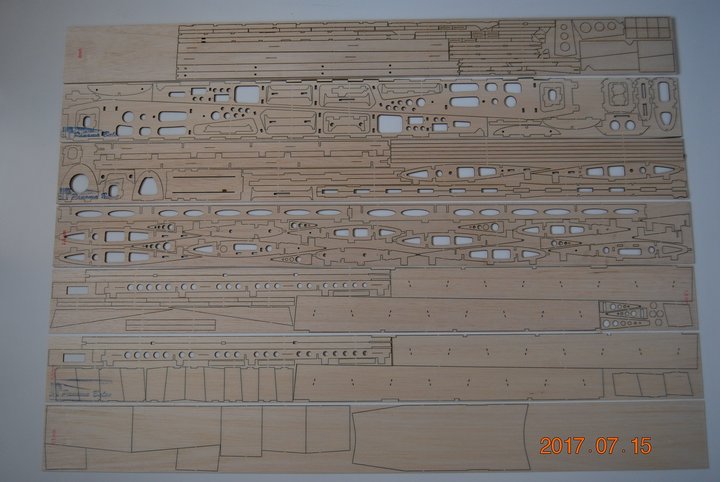

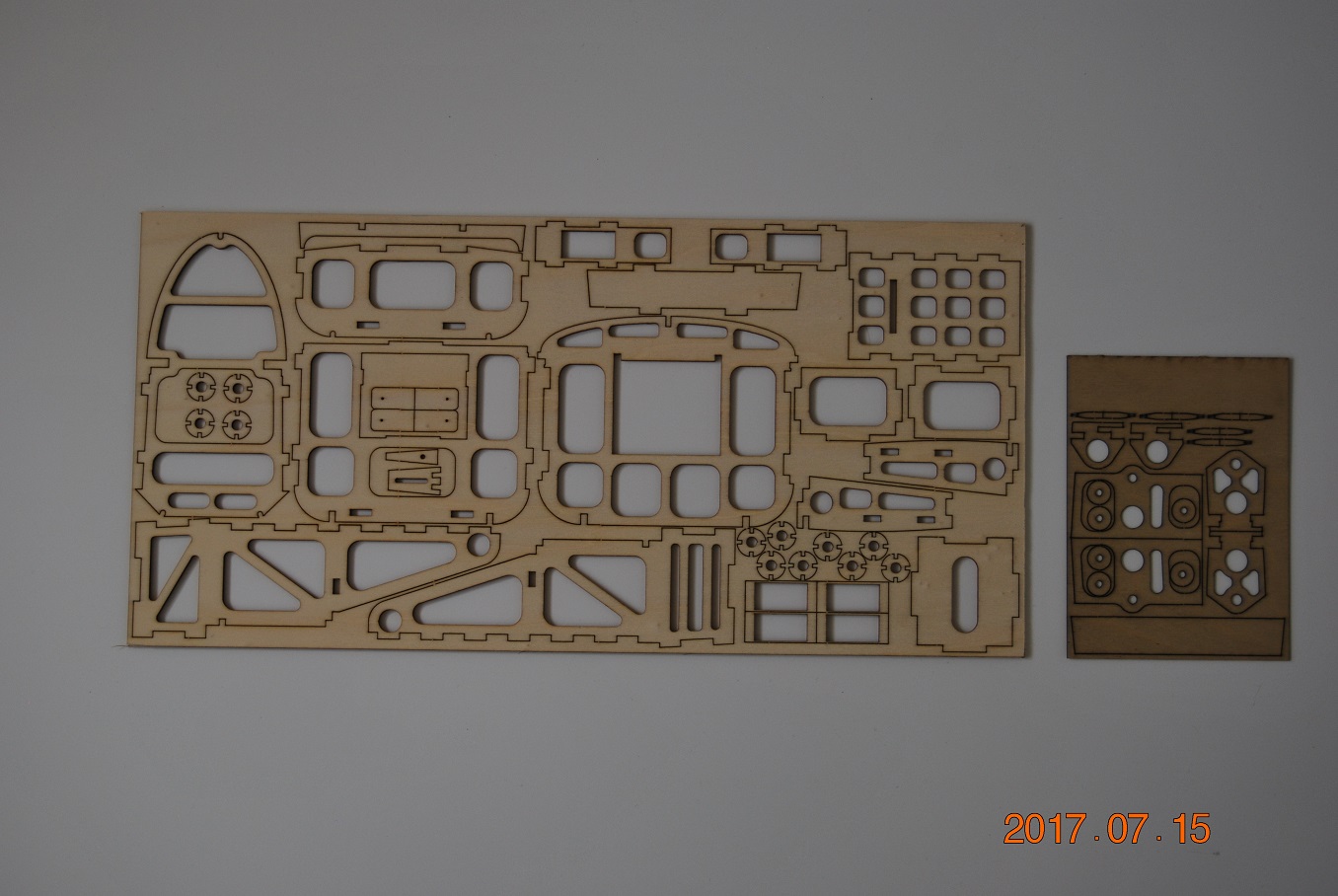

Dziś w modele.sklep.pl zakupiłem balsę na Extrę i Katankę. Będą to modele wykonywane pod kątem instrukcji montażu ale relację ze składania na pewno umieszczę na forum.


Załączniki:
20170707_175942.jpg [ 363.26 KiB | Przeglądany 13756 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 11 lip 2017, o 14:08
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa

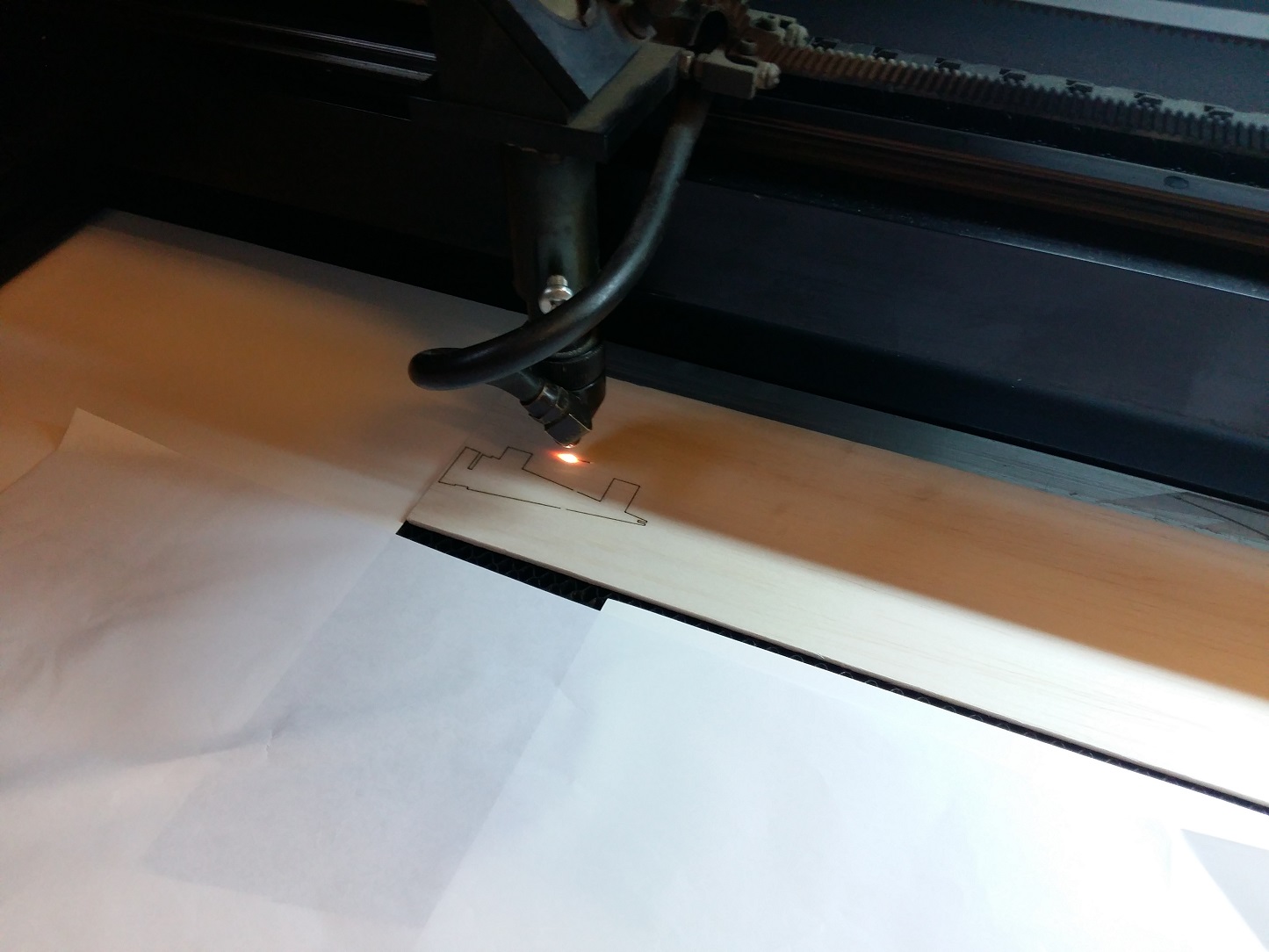

Extra i Katanka już są wycinane. Film jakoś bokiem wyszedł ale może poprawię.


Załączniki:
20170711_132531.jpg [ 227.54 KiB | Przeglądany 13709 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 14 lip 2017, o 20:13
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa
Dziś dotarła przesyłka z węglem z rc-team (fajny sklep) oraz materiał na mordki (inny niż HIPS). Jutro może spróbuję coś podziałać z modelami.
Na górę
 Wyświetl profil

slawekmod
Post: 15 lip 2017, o 19:32
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa

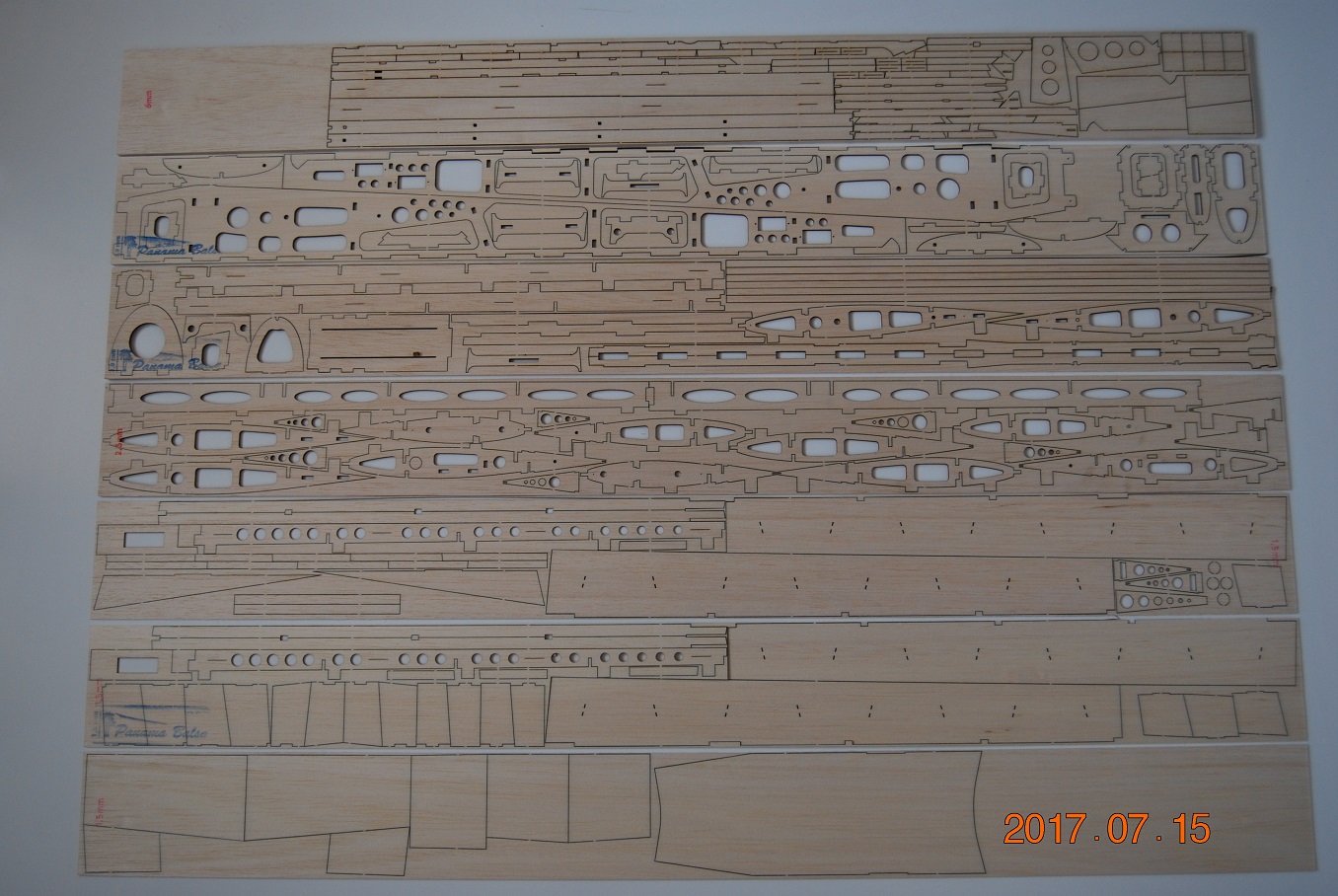

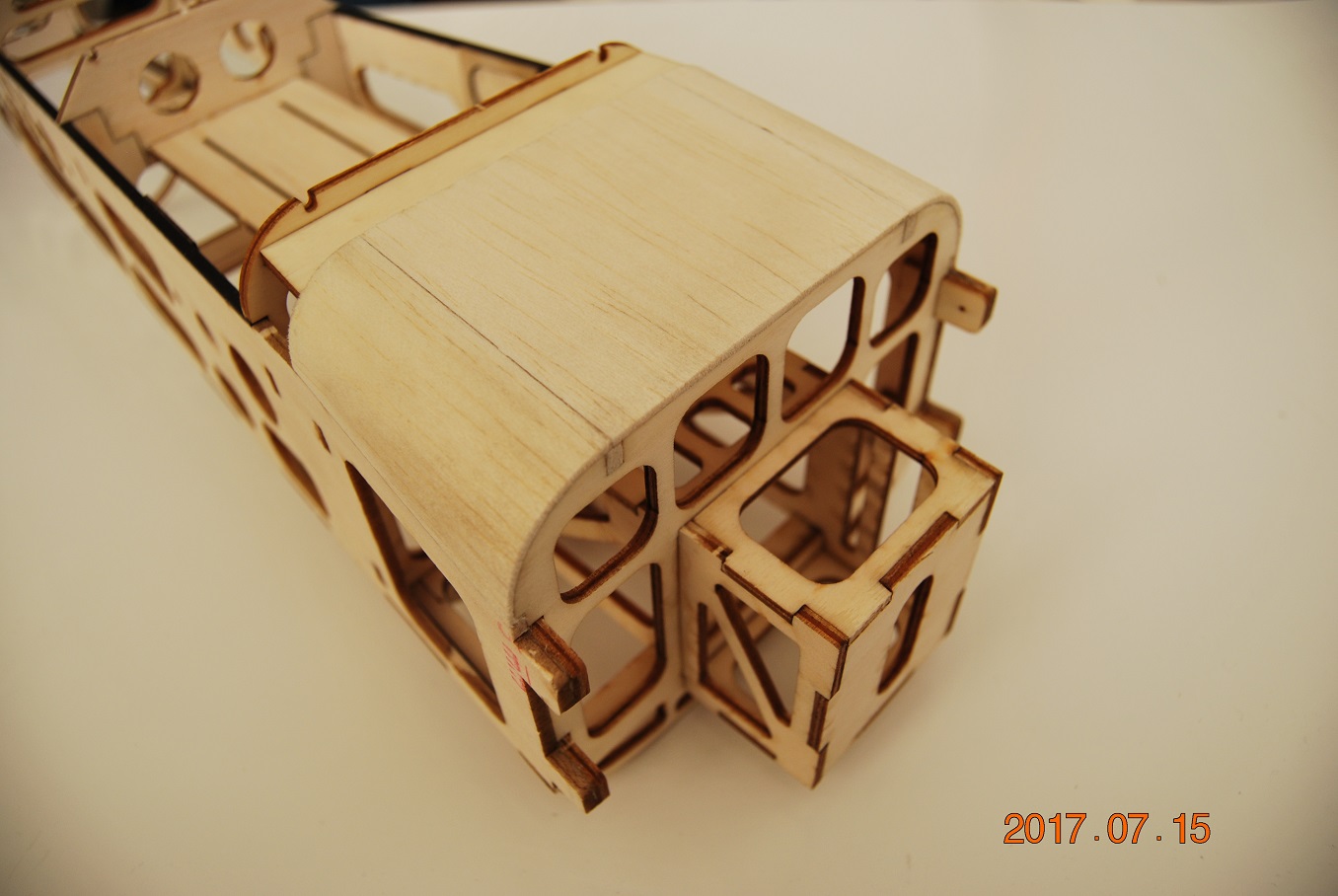

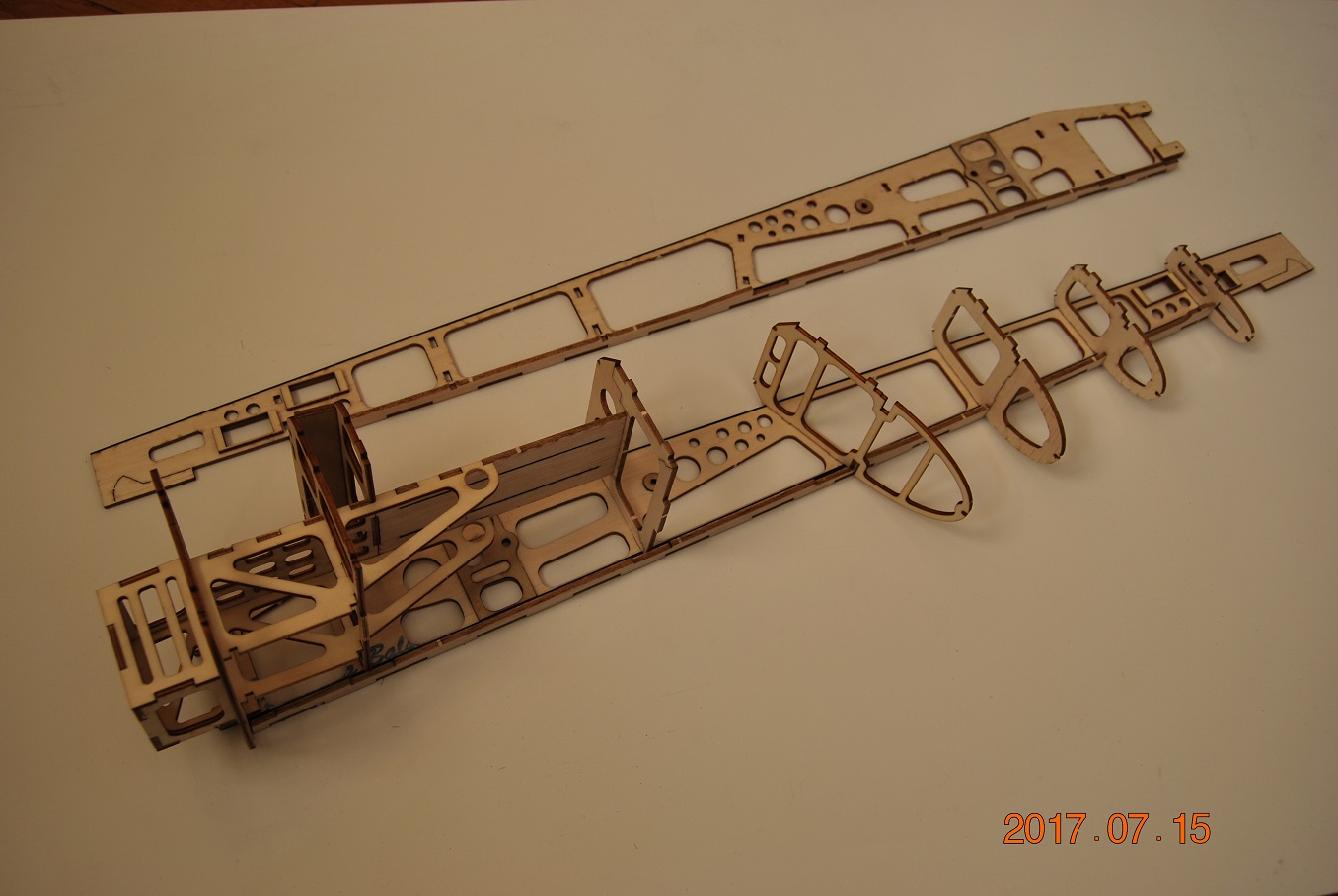

Zabrałem się za robienie zdjęć do instrukcji montażu. Kadłub prawie skończony a zdjęć z jego montaż jest już z 80. Oto niektóre z nich.


Załączniki:
DSC_1708.JPG [ 221.61 KiB | Przeglądany 14623 razy ]
DSC_1625.JPG [ 391.74 KiB | Przeglądany 14623 razy ]
DSC_1629.JPG [ 269.17 KiB | Przeglądany 14623 razy ]
DSC_1688.JPG [ 244.48 KiB | Przeglądany 14623 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 16 lip 2017, o 19:16
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa

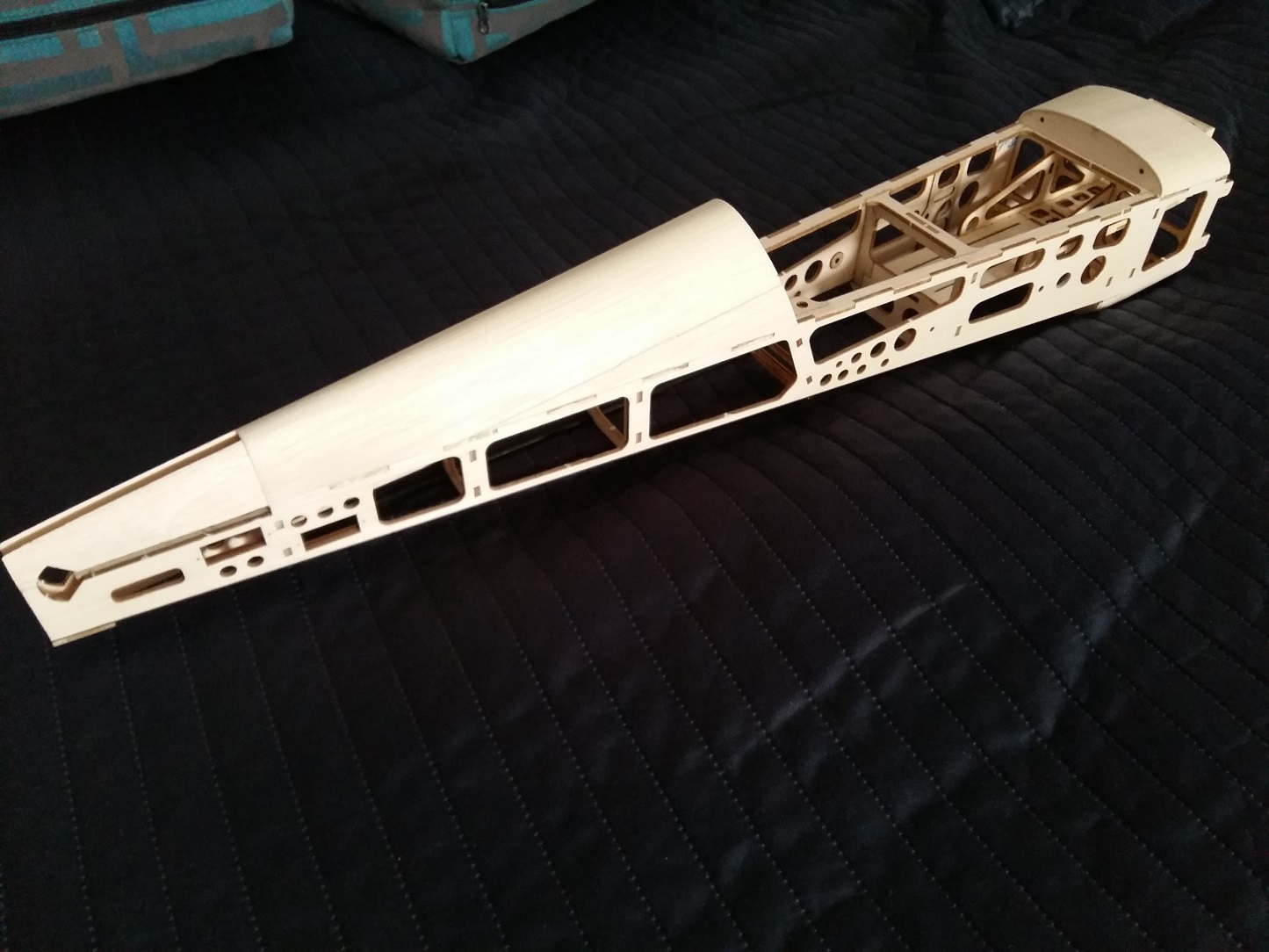

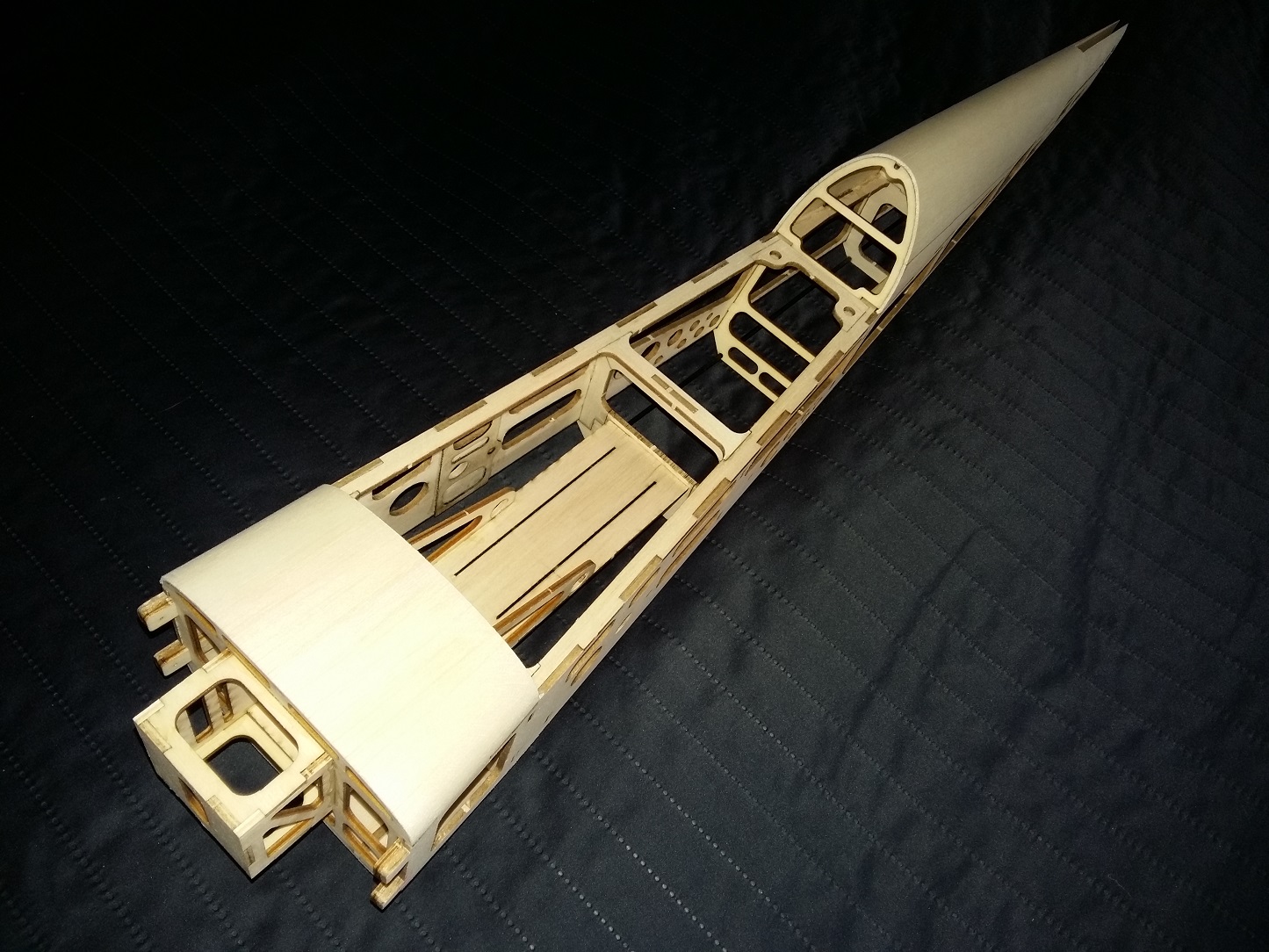

Kadłub prawie skończony. 94g.


Załączniki:
20170716_191112.jpg [ 433.97 KiB | Przeglądany 14595 razy ]
20170716_191103.jpg [ 430.24 KiB | Przeglądany 14595 razy ]
20170716_191052.jpg [ 320.88 KiB | Przeglądany 14595 razy ]
