Post: 4 cze 2023, o 14:09
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 62
Lokalizacja: Gersfeld/Rhön - Niemcy
Miałem poszczególne części na wadze.
Wszystko bez wykończenia i pokrycia. Ale z elektroniką i acu.

kadłub - 800g
jedno skrzydło (jak na razie) - 375g = potem 2x = 750g
usterzenie ogonowe - 50g
Razem w tej chwili 1600g

Załącznik:
Gewicht.jpg [ 254.06 KiB | Przeglądany 6009 razy ]

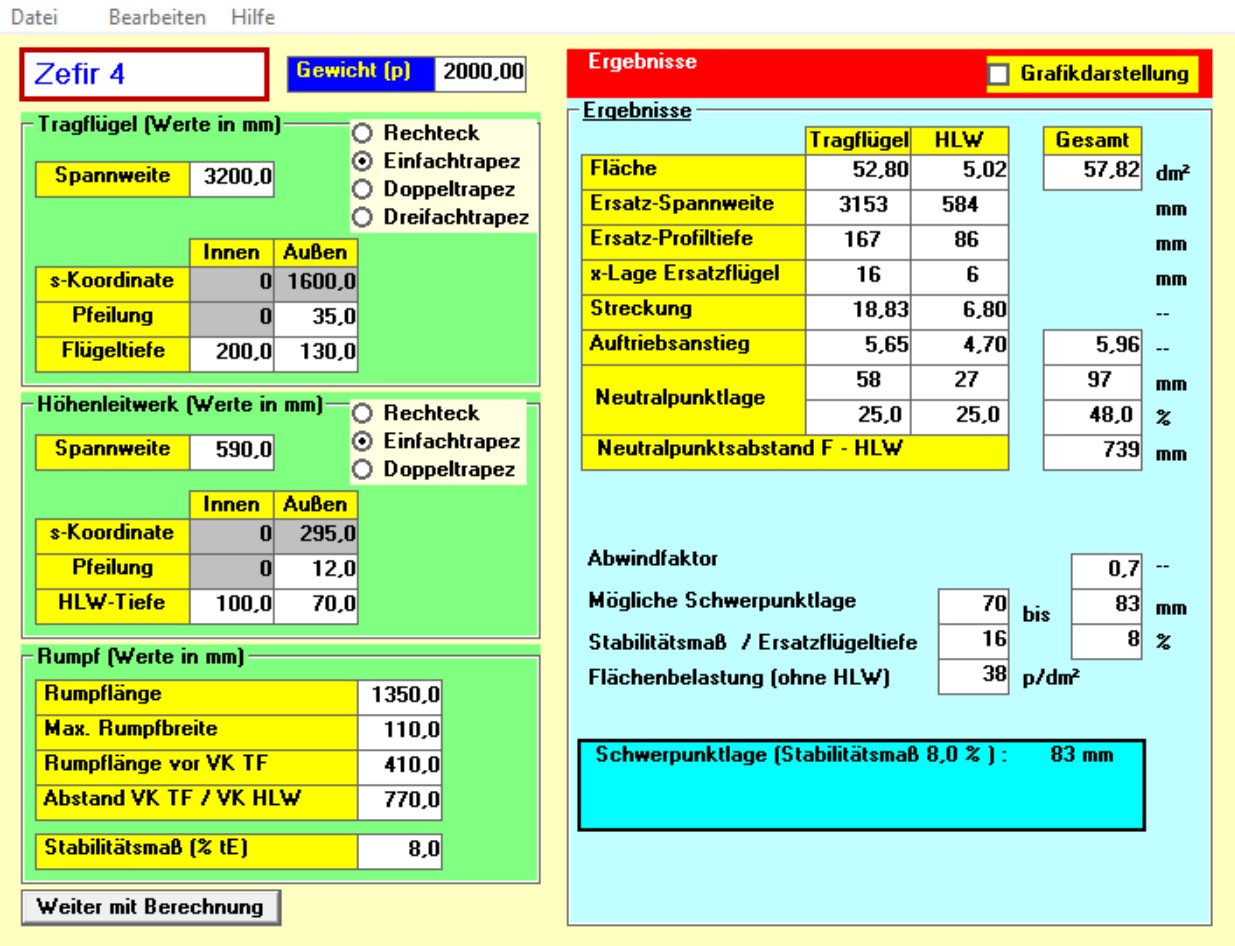

Myślę, że 2000g na 3,20m jest możliwe, co daje obciążenie skrzydła 38g/dm2.

Pozdrawiam
Thomas


Na górę
 Wyświetl profil

Post: 5 cze 2023, o 08:36
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 62
Lokalizacja: Gersfeld/Rhön - Niemcy

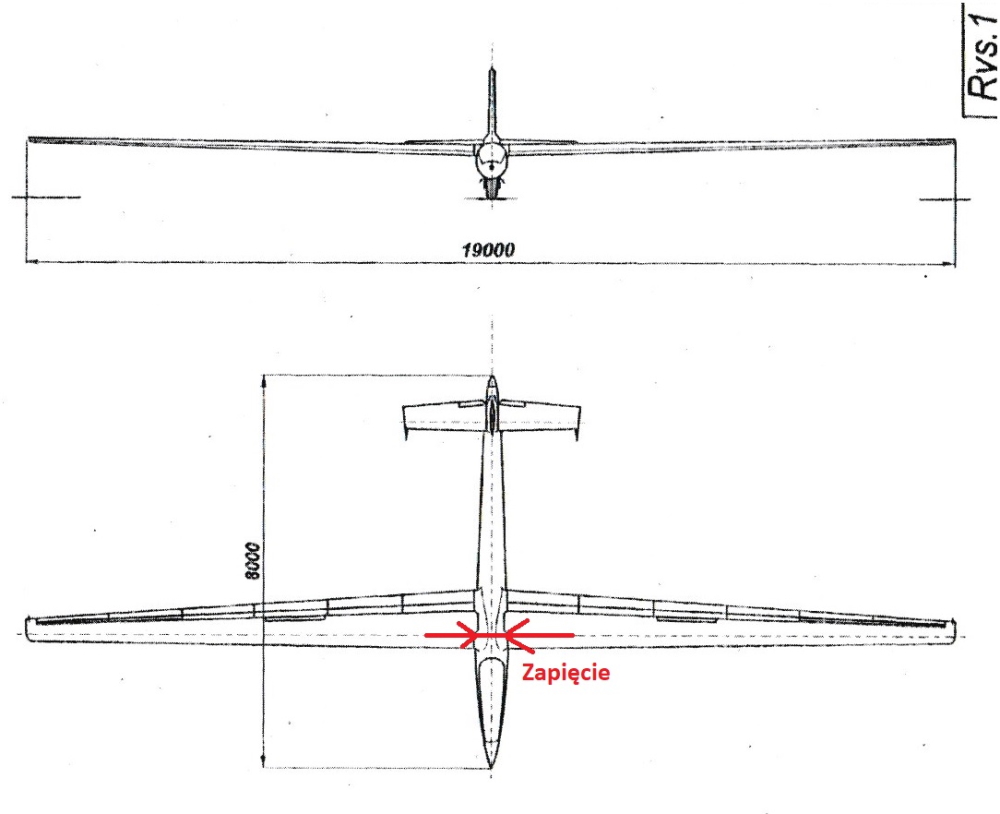

Mam pytanie: w jaki sposób skrzydło zostało przymocowane do kadłuba? Trzymało się na miejscu?

Załącznik:
Zefir-4-Fläche.jpg [ 160.67 KiB | Przeglądany 5981 razy ]


Dziękuję
Thomas


Na górę
 Wyświetl profil

Post: 5 cze 2023, o 11:10
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk

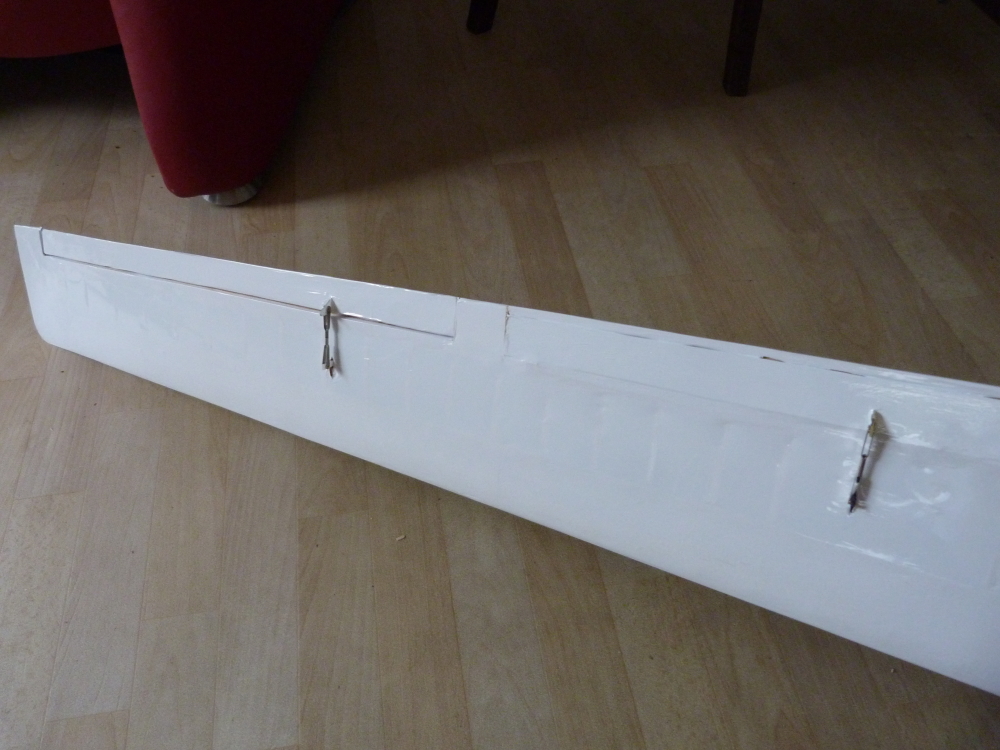

Gumą, z w zasadzie kilkoma gumkami.
W skrzydle są haczyki, przez kadłub przechodzi guma.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 9 cze 2023, o 08:29
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 62
Lokalizacja: Gersfeld/Rhön - Niemcy

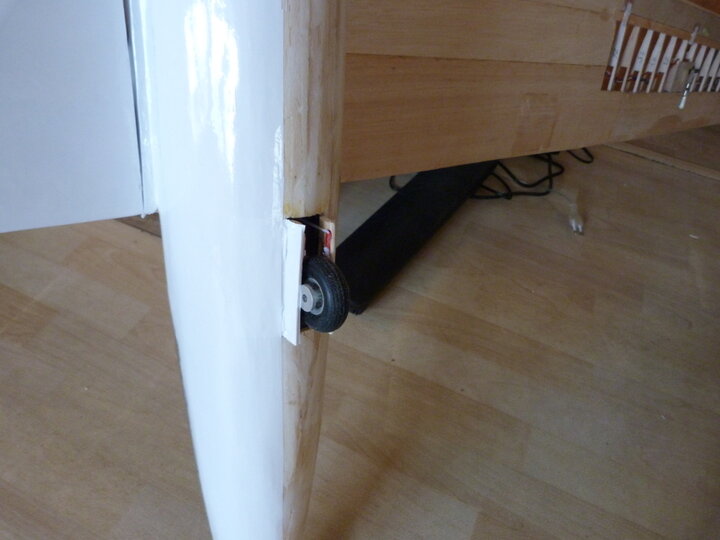

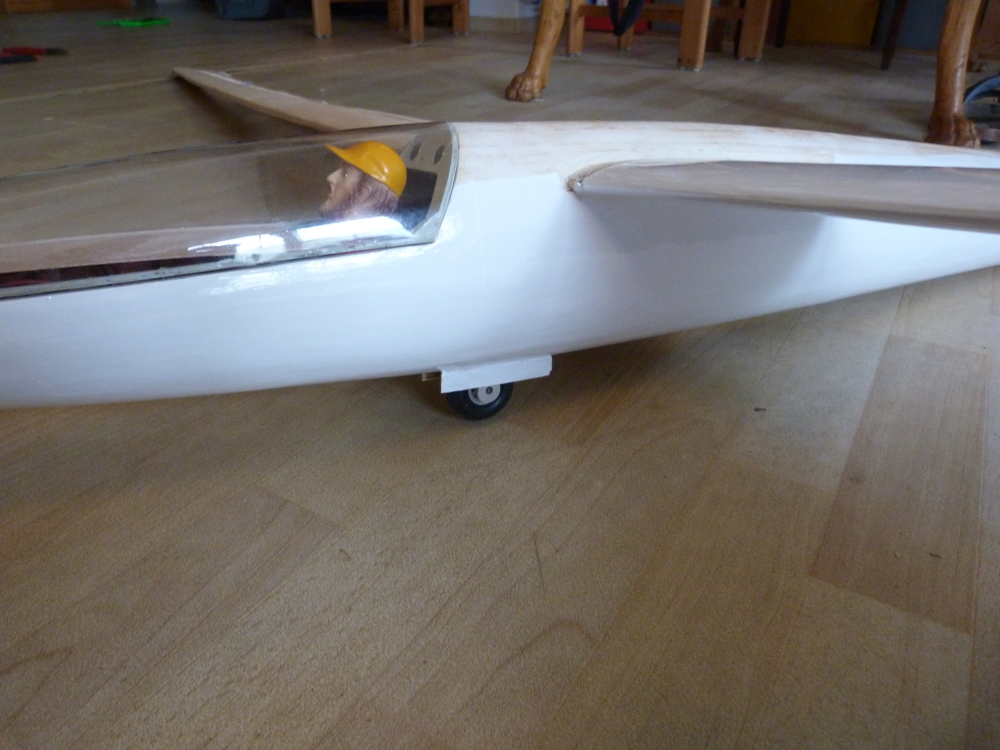

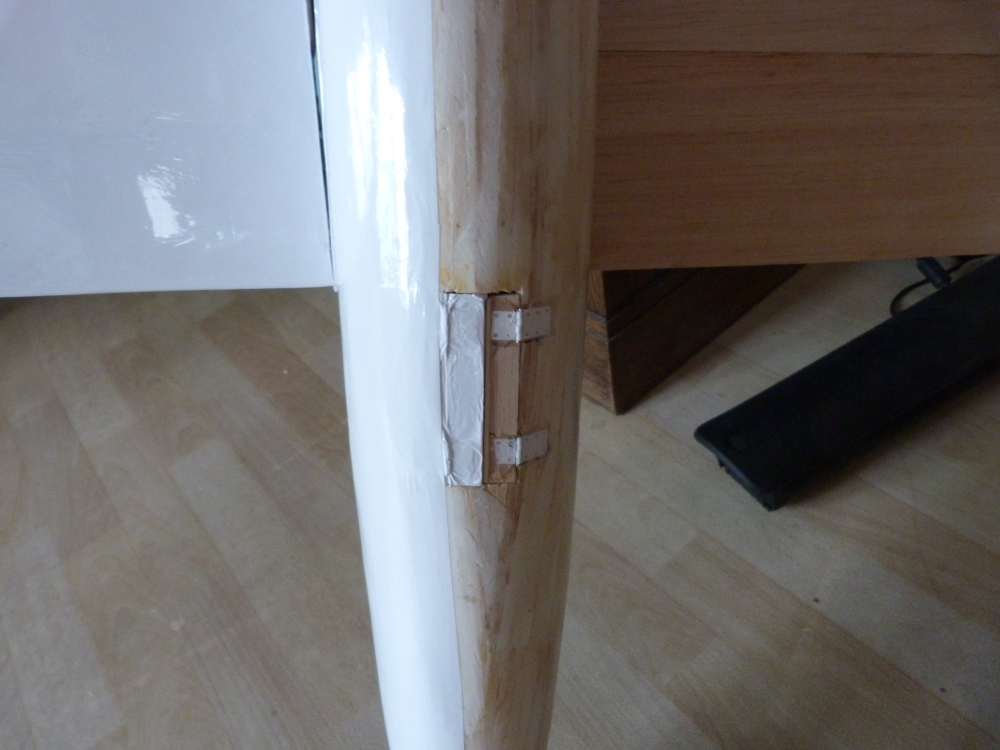

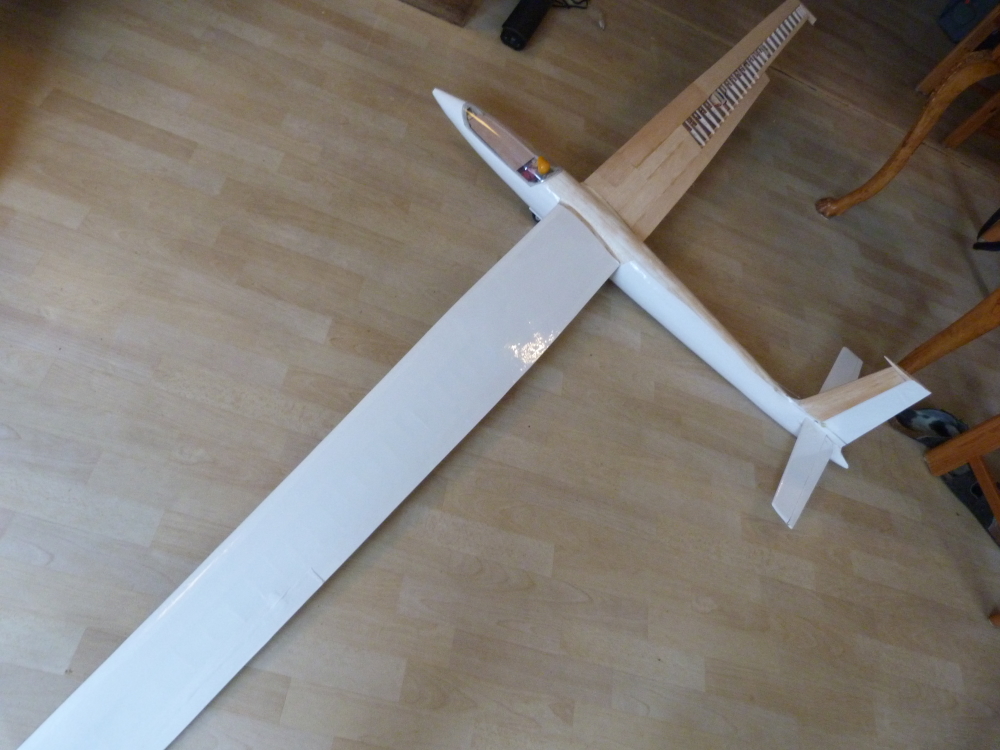

Prace trwają.
Jedna powierzchnia jest jak na razie skończona, a na kadłubie przeprowadziłem test z oklejaniem folią.

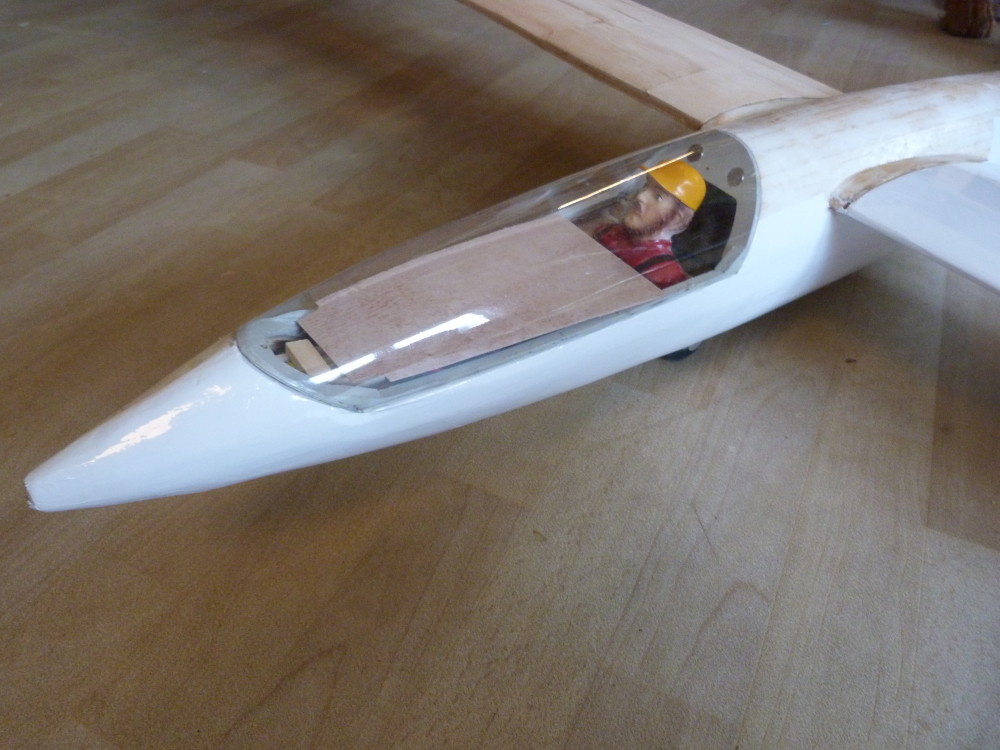

Pilot już znalazł swoje miejsce jako test. Teraz tablica przyrządów.

Załącznik:
100.jpg [ 524.07 KiB | Przeglądany 5892 razy ]

Załącznik:
101.jpg [ 559.34 KiB | Przeglądany 5892 razy ]

Załącznik:
102.jpg [ 551.56 KiB | Przeglądany 5892 razy ]

Załącznik:
103.jpg [ 507.31 KiB | Przeglądany 5892 razy ]

Załącznik:
104.jpg [ 499.46 KiB | Przeglądany 5892 razy ]

Załącznik:
105.jpg [ 509.48 KiB | Przeglądany 5892 razy ]


Gruß
Thomas


Na górę
 Wyświetl profil

Post: 10 cze 2023, o 07:22
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk
Folia tak od razu?
Nasze kadłuby po poszyciu balsowych były laminowane. Jedna warstwa tkaniny 110g, ewentualnie 80g i dopiero wykończenie.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 10 cze 2023, o 08:33
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 62
Lokalizacja: Gersfeld/Rhön - Niemcy
Zawsze mam problemy przy pracy z tkaniną i klejem żywicznym.
Do stabilizacji użyłem papieru i lakieru do rozciągania. Myślę, że wynik wytrzymałości jest podobny.
Czy to jest dobrze przetłumaczone, czy można to zrozumieć.
Gruß
Thomas


Na górę
 Wyświetl profil

Post: 10 cze 2023, o 17:26
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk
Jeśli jest jakoś wzmocnione, to OK :)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 15 cze 2023, o 11:03
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 62
Lokalizacja: Gersfeld/Rhön - Niemcy

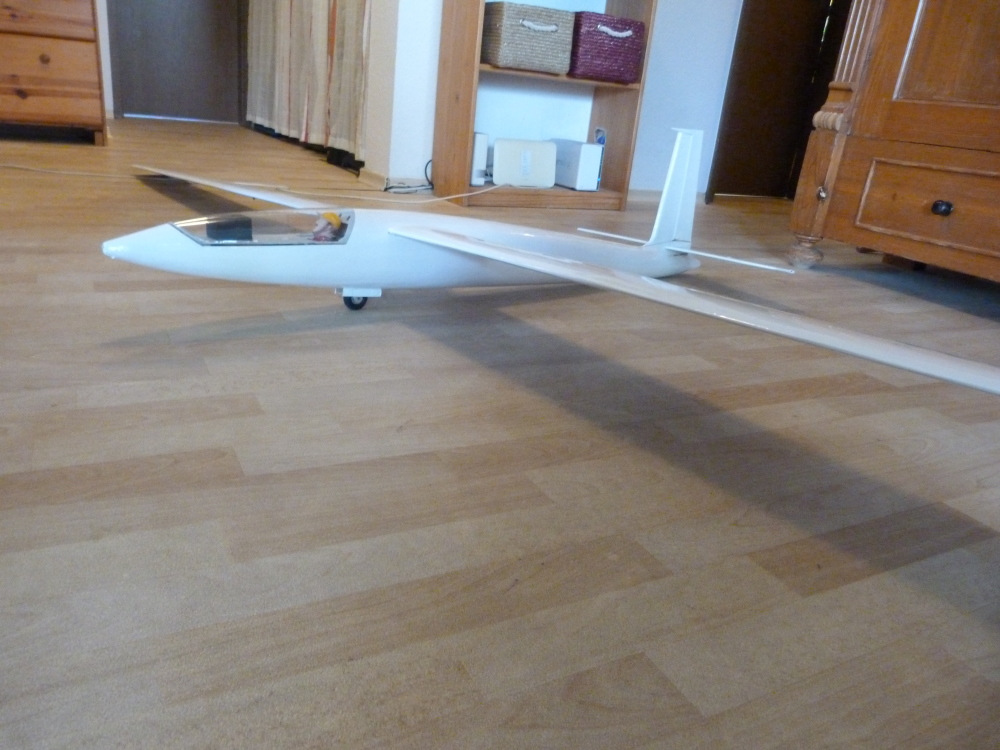

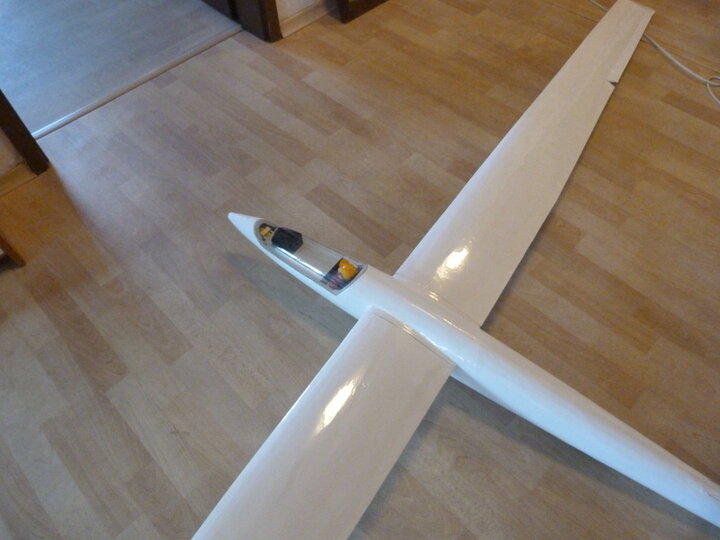

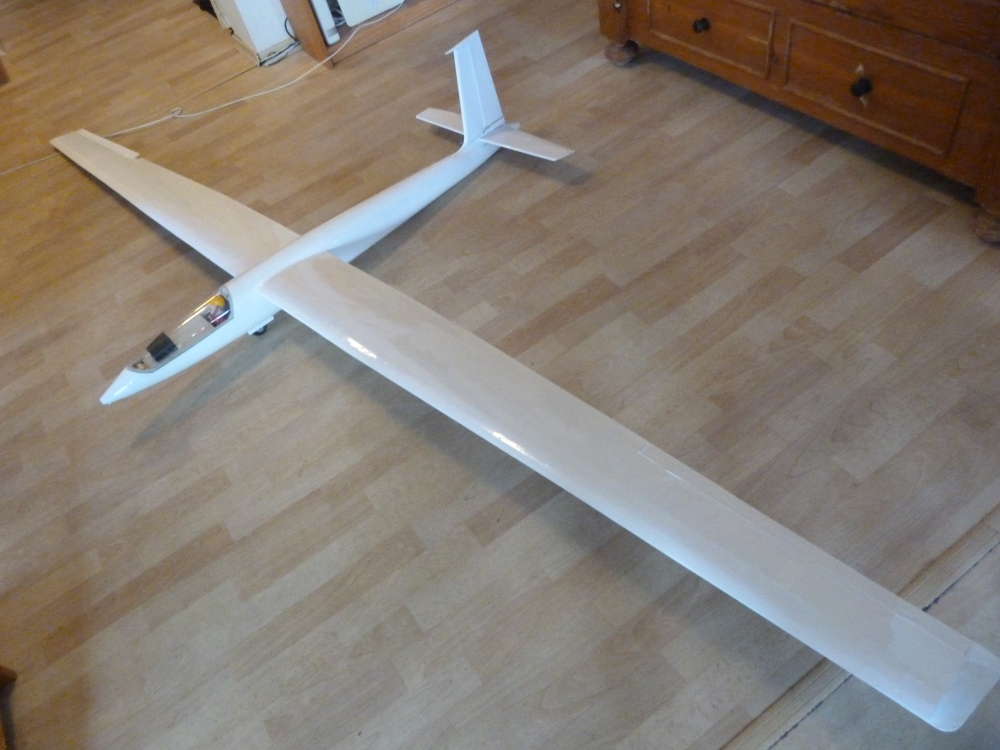

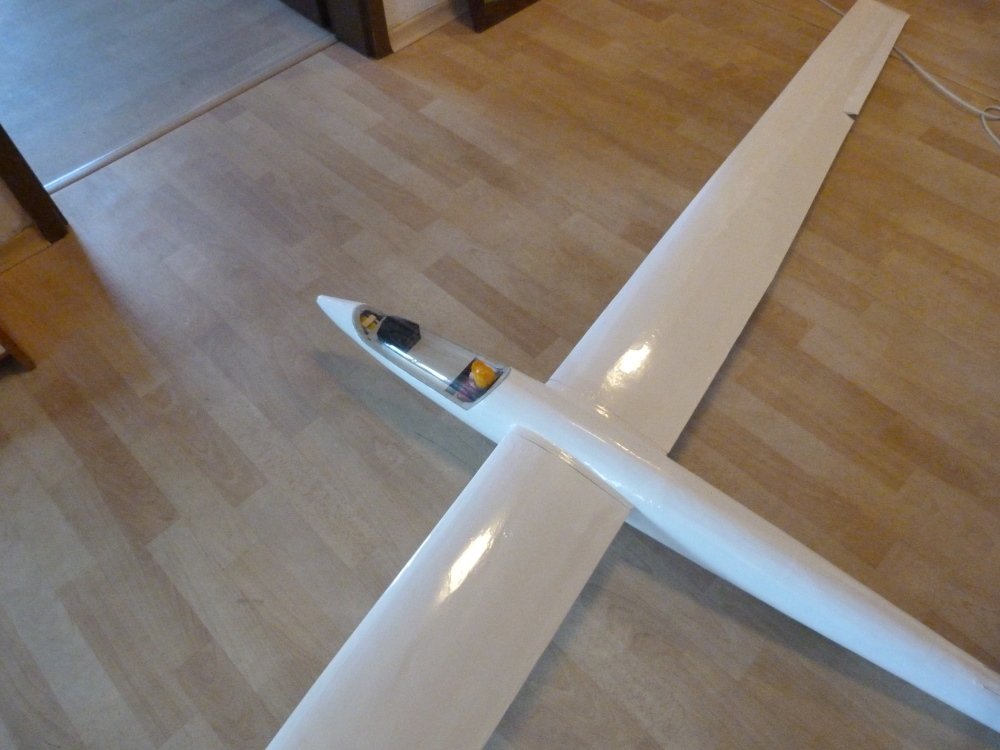

Rollout!

Waga z ustawionym środkiem ciężkości 1960 g

Załącznik:
110.jpg [ 289.75 KiB | Przeglądany 5723 razy ]

Załącznik:
111.jpg [ 296.47 KiB | Przeglądany 5723 razy ]

Załącznik:
112.jpg [ 302.61 KiB | Przeglądany 5723 razy ]


Teraz numery rejestracyjne: Jan Wróblewski 1968 numer 31.

Załącznik:
Screenshot 2023-06-09 161642.jpg
Screenshot 2023-06-09 161642.jpg [ 89.92 KiB | Przeglądany 5723 razy ]


Pozdrawiam
Thomas


Na górę
 Wyświetl profil

Post: 15 cze 2023, o 13:46
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3717
Lokalizacja: Elbląg
Dobra waga. Mój ok 1700 gram do lotu, ale Twój jest o większej rozpiętości. Czekamy na wrażenia z oblotu. Mam pliki z oznakowaniem, kompletnym. Daj znać jak potrzebujesz.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 15 cze 2023, o 15:37
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 62
Lokalizacja: Gersfeld/Rhön - Niemcy
Dziękuję Milo, już wszystko poskładałem i zamówiłem.

Myślę, że 250g więcej za plus 80cm rozpiętości i 2 sztuki serwa, to dobrze = 38g/dm².

Gruß
Thomas
