Post: 8 maja 2023, o 18:29
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 61
Lokalizacja: Gersfeld/Rhön - Niemcy
O tak, już wcześniej zauważyłem ten błąd, ale było za późno, bo klej był już suchy. Podczas budowy próbnej jeszcze miałem to dobrze. Ale potem z klejem... No cóż, sprawdziłem to w górnym obszarze nie ma kolizji z zaokrągleniem. W dolnym obszarze zobaczę. Do koła zamówiłem jeszcze jeden produkt. Pokażę go jak będzie już dostarczony.
Ale jeszcze raz dziękuję za przemyślane sprawdzenie.

Pozdrawiam
Thomas


Na górę
 Wyświetl profil

Post: 16 maja 2023, o 09:12
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 61
Lokalizacja: Gersfeld/Rhön - Niemcy
Jedna zmiana w projekcie - dodałem śrubę do jednostki ogonowej od dołu.

Załącznik:
20.JPG [ 166.9 KiB | Przeglądany 3265 razy ]


Załącznik:
21.JPG [ 166.27 KiB | Przeglądany 3265 razy ]


Załącznik:
22.JPG [ 547.52 KiB | Przeglądany 3265 razy ]


Załącznik:
23.JPG [ 611.77 KiB | Przeglądany 3265 razy ]


Załącznik:
24.JPG [ 574.24 KiB | Przeglądany 3265 razy ]


Podwozie jest w dostawie, jestem ciekaw jak pasuje!

Pozdrawiam
Thomas


Na górę
 Wyświetl profil

Post: 16 maja 2023, o 19:06
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 61
Lokalizacja: Gersfeld/Rhön - Niemcy
Podwozie jest na miejscu i działa dobrze.

Załącznik:
31.JPG [ 636.33 KiB | Przeglądany 3134 razy ]


Załącznik:
32.JPG [ 582.35 KiB | Przeglądany 3134 razy ]




To jest podwozie:

https://www.bay-tec.de/bay-tec-shop20/R ... 12636.html

Winda zainstalowana.

Załącznik:
30.JPG [ 629.46 KiB | Przeglądany 3134 razy ]


Gruß
Thomas


Na górę
 Wyświetl profil

Post: 16 maja 2023, o 19:50
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk
Dobra robota Thomas! :)

Fajne podwozie i dobrze leży w modelu :)
Kibicuję dalej 8-)

p.s. Poprawiłem wyświetlanie filmu i usunąłem podwójny post.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 16 maja 2023, o 20:03
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 61
Lokalizacja: Gersfeld/Rhön - Niemcy
Dziękuję, to był mój błąd. Program tłumaczący nie wyświetlił go poprawnie. Wpadłem w panikę.


Na górę
 Wyświetl profil

Post: 18 maja 2023, o 09:51
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 61
Lokalizacja: Gersfeld/Rhön - Niemcy
Trzy serwomechanizmy i koło.

Załącznik:
40.JPG [ 611.95 KiB | Przeglądany 2868 razy ]

Załącznik:
41.JPG [ 610.3 KiB | Przeglądany 2868 razy ]

Załącznik:
42.JPG [ 583.9 KiB | Przeglądany 2868 razy ]

Załącznik:
43.JPG [ 528.12 KiB | Przeglądany 2868 razy ]

Załącznik:
44.JPG [ 573.66 KiB | Przeglądany 2868 razy ]


Gruß
Thomas


Na górę
 Wyświetl profil

Post: 26 maja 2023, o 16:56
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 61
Lokalizacja: Gersfeld/Rhön - Niemcy

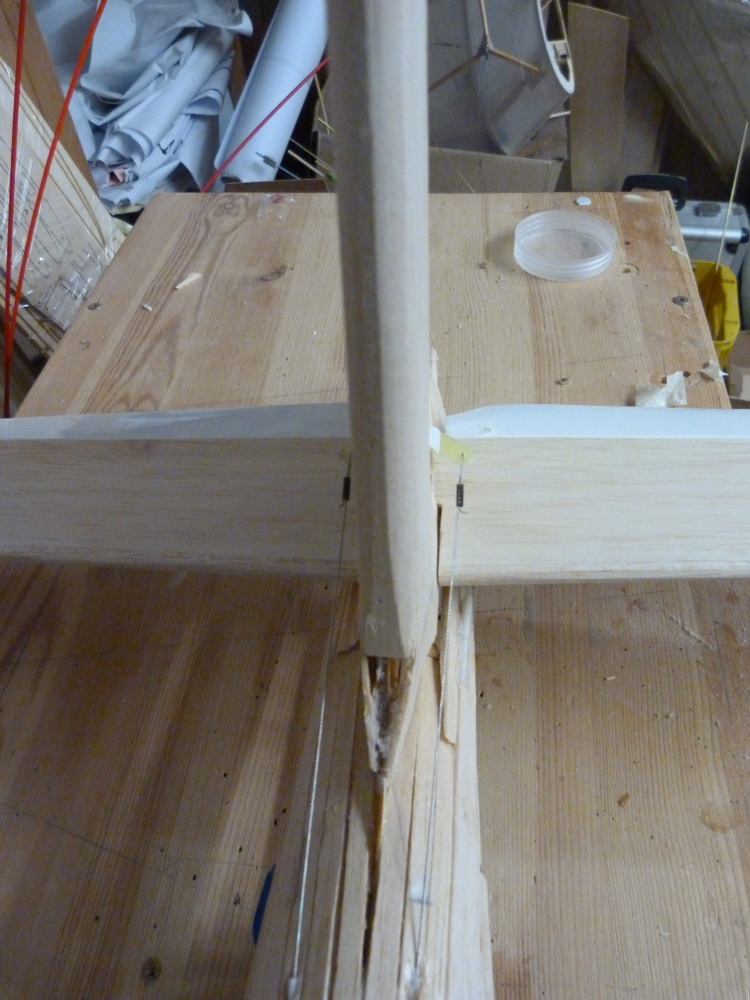

Ster kierunku napędzany jest za pomocą linek sterujących.
Winda jest napędzana za pomocą popychacza.

Załącznik:
50.jpg [ 448.93 KiB | Przeglądany 2718 razy ]

Załącznik:
51.JPG [ 430.95 KiB | Przeglądany 2718 razy ]


Kadłub jest jak na razie skończony i raz zaszpachlowany.

Załącznik:
52.JPG [ 462.22 KiB | Przeglądany 2718 razy ]

Załącznik:
53.JPG [ 573.66 KiB | Przeglądany 2718 razy ]


Podwozie z klapami.

Załącznik:
54.JPG [ 463.99 KiB | Przeglądany 2718 razy ]

Załącznik:
55.JPG [ 475.8 KiB | Przeglądany 2718 razy ]


Gruß
Thomas


Na górę
 Wyświetl profil

Post: 26 maja 2023, o 21:25
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3696
Lokalizacja: Elbląg
Możesz bliżej pokazać i opisać Swój system zamykania i otwierania klapek podwozia.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 27 maja 2023, o 19:35
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 kwie 2012, o 08:35
Posty: 61
Lokalizacja: Gersfeld/Rhön - Niemcy
Witaj Milo,

Postaram się wyjaśnić. Oczywiście nie jest to łatwe przy małej skali. Wszystko jest bardzo małe, a palce takie duże.
Na przykład zawsze używamy gumki 1,5 mm:
https://www.murmelkiste.com/stretchgumm ... meter-Z100

Załącznik:
60.JPG [ 400.58 KiB | Przeglądany 2675 razy ]

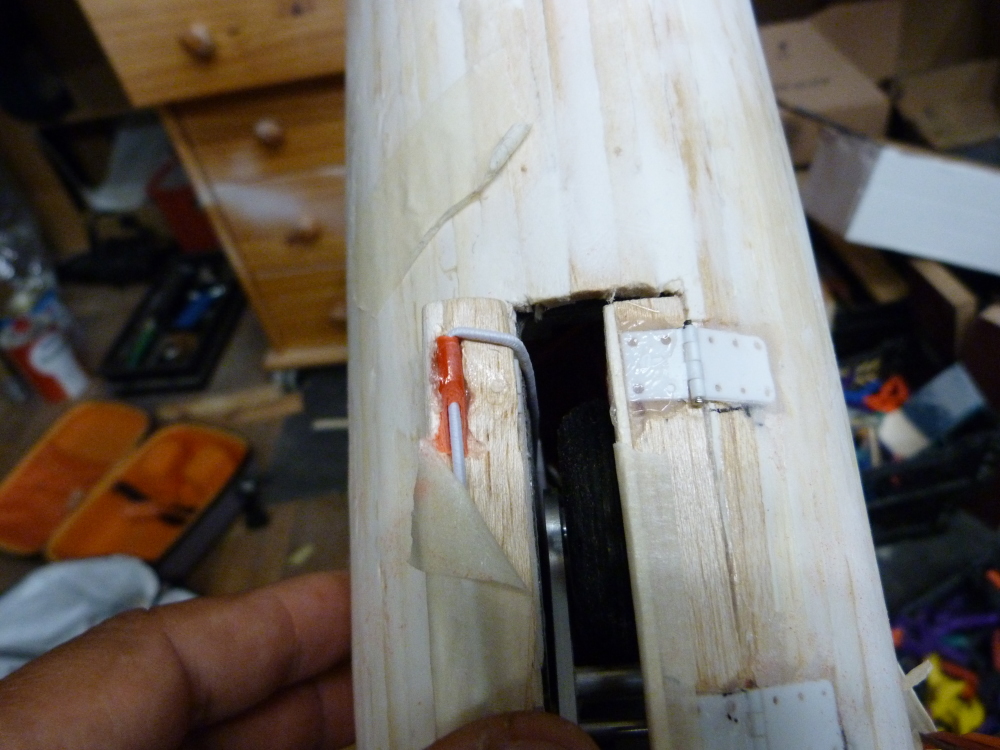

Przymocuj plastikową rurkę o średnicy wewnętrznej 2 mm do klapy. Zamocuj gumę w kadłubie i przeciągnij ją przez rurkę. Następnie przymocuj naprężenie za pomocą węzła.

Załącznik:
61.JPG [ 227.37 KiB | Przeglądany 2675 razy ]

Załącznik:
62.JPG [ 433.33 KiB | Przeglądany 2675 razy ]


Czy można to zrozumieć, wysyłam zdjęcia z.

Załącznik:
63.JPG [ 4.58 MiB | Przeglądany 2675 razy ]


Gruß
Thomas


Na górę
 Wyświetl profil

Post: 27 maja 2023, o 21:19
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3696
Lokalizacja: Elbląg
Można zrozumieć :D Dzięki :D
