To wszystko zmienia. Prawdziwa rewolucja.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Przeskalowałem projekt na 2440mm rozp. Przy okazji poprawiłem trochę detali - SW jako pojedynczy element dokręcany do kadłuba na dwie śruby zaklinowany na 0st, profil SW i SK NACA 0009 (był 0006), winglety na końcówka skrzydeł, profil aero MH 43 zaklinowany na +1 st u nasady i -2 na końcówce, zbieżność skrzydła 0,4.
Zostaję z plecakiem, będzie latać (jeśli będzie) na EDF'ie 70mm (6s).

Virtual walk around na moim kanale:
https://www.youtube.com/watch?v=mtM1V5yJ0so

Ładnie, eh Fusion to jednak ładnie renderuje...

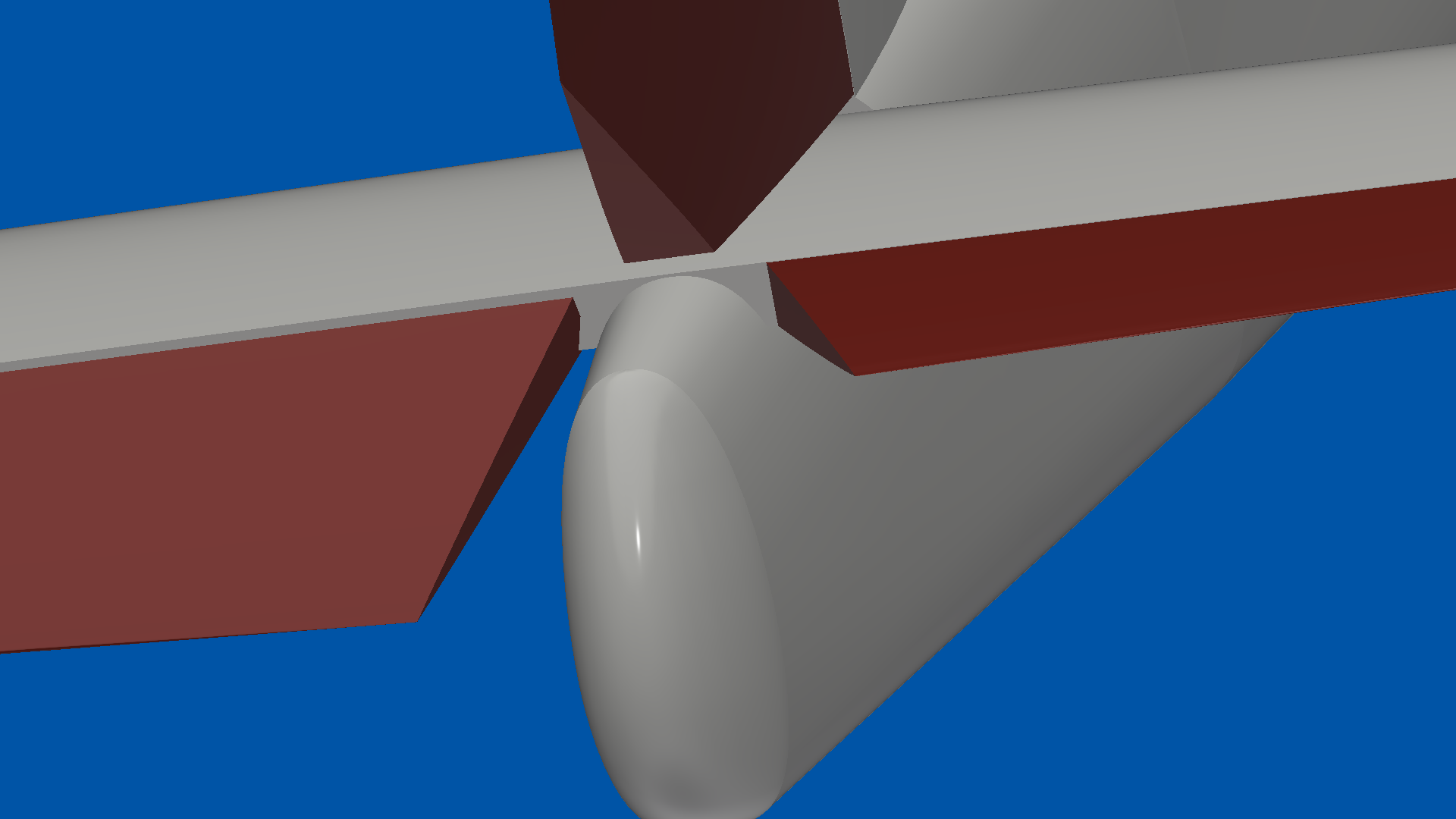

p.s. sprawdź czy nie masz kolizji SW z kadłubem w dolnym położeniu.
Na filmie niezbyt widać to miejsce a nawet oryginał miał tam podcięcie na SW...

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Mgr dobre pytanie. Będzie OK - przy 35 stopniach w dół jest jeszcze spory zapas.

Czy zastanawiałeś się aby od razu drukować formę?? Widziałem że inni robią to z powodzeniem tylko trzeba by przetestować technologię wykańczania formy.

Poniżej przykładowe wideo. W kolejnych częściach, elementy udaje się wykonać z o wiele lepszą powierzchnią.

Trochę temat przysiadł bo kończę skupiłem się na dokończeniu projektu Racera. Forma bezpośrednio z modelu 3d jakoś mnie nie przekonała wykonałem jedna i były z tym duże problemy - przede wszystkim czas i ilość materiału potrzebę na forme plus o wiele większy problem z wyprowadzeniem powierzchni na gładko nie mówiąc już o miejscach gdzie są detale. Za to super się sprawdza przy mniejszych elementach jak owiewki etc.
