Zgodnie z obietnicą, robię małą pokazówkę wykonania żebra pod laser. Różne wersje Cada mogą mieć inne funkcje (ja opisuję 10tkę) ale powinno być bardzo podobnie.

Skróty w tekście LKM i PKM oznaczają lewy lub prawy klawisz myszy.
W trakcie pracy łatwiej jest klikać w ikony poszczególnych funkcji niż wybierać z górnego rozwijalnego menu (dalsze oznaczenie GM). Jednakże będę opisywał komendy z górnego menu - tam każda komenda ma obrazek który jest identyczny z tymi w paskach narzędzi. Paski te możemy dowolnie dostosować (PKM na jakiś pasek narzędzi i albo od razu mamy, albo jeszcze wchodzimy na AUTOCAD i tam możemy sobie wybrać co chcemy). Paski te można później przeciągać na boczne/górne panele. Ważne żeby mieć przynajmniej Rysuj, Wymiar, Zmień. Standardowo niektóre są włączone, ale nie pamiętam które.
Dodatkowo należy włączyć - Śledzenie biegunowe, Lokalizacja, Śledzenie lokalizacji z dolnych ikon (podświetlamy LKM).
Załącznik:

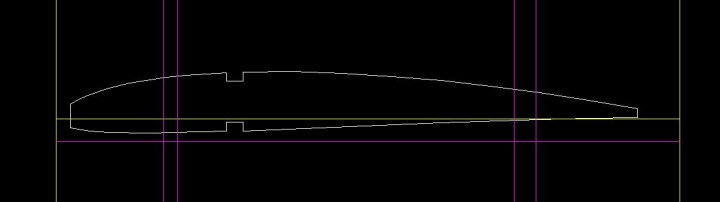

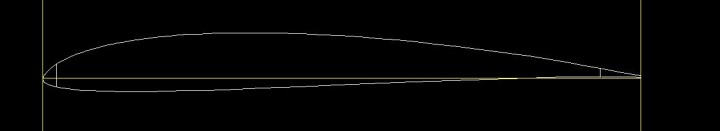

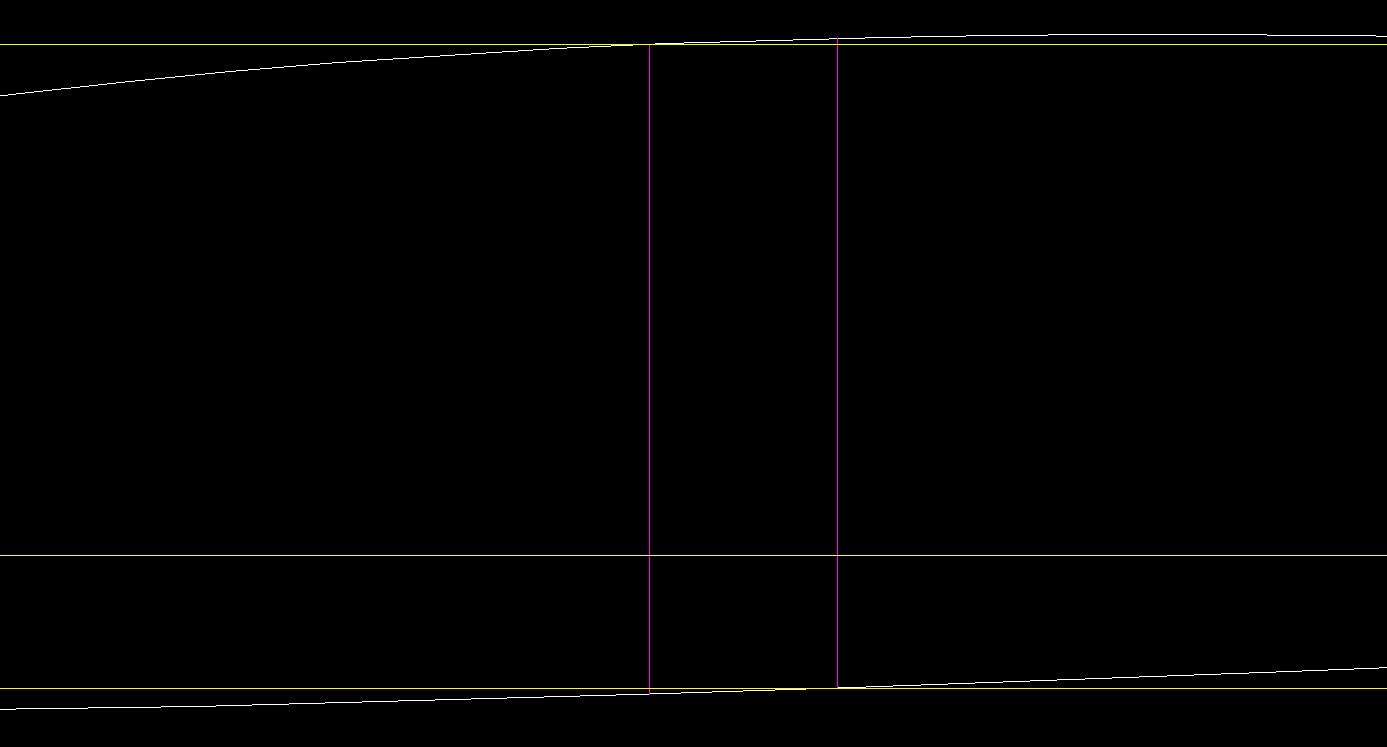

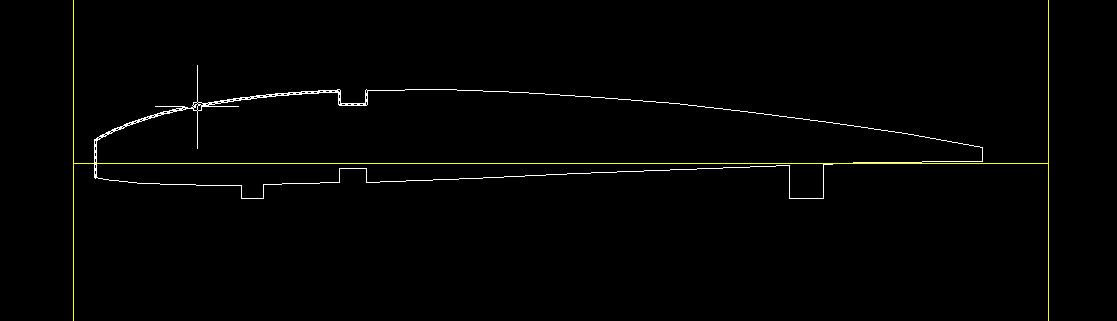

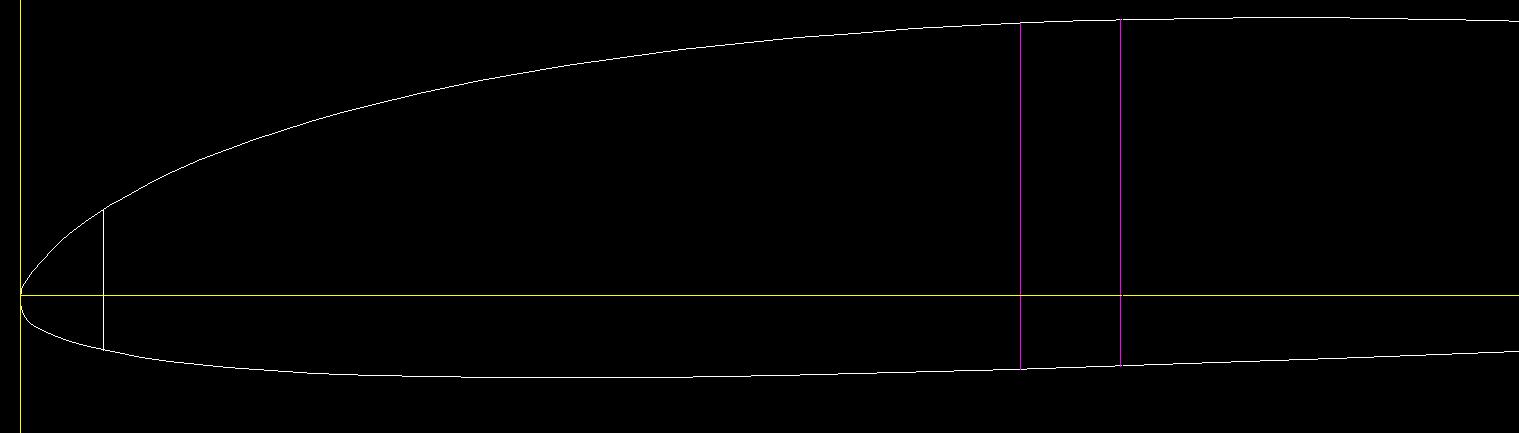

01.JPG [ 8.18 KiB | Przeglądany 7336 razy ]

Aby dostosować ustawienia klik PKM => Ustawienia... (na dolnych ikonach) lub GM => Narzędzia => Ustawienia rysunkowe... Jeśli w trakcie rysowana nie da się złapać np. symetrii linii lub jej końca - zobaczmy ustawienia lokalizacji względem obiektu.
Sposobów na wykonanie poniższych czynności jest kilka, ja opisuje jeden z nich.

Zacznę od momentu gdy mamy już samo żebro. W niektórych profilach krawędź spływu jest na ostro a wykonanie tego z balsy jest niemożliwe. Więc albo pogrubimy końcówkę żebra w trakcie wykonania (krawędź spływu) lub aby nie psuć profilu obcinamy końcówkę. GM => Rysuj => Linia konstrukcyjna i klik LKM w koniec żebra - robimy linię pionową i poziomą. Następnie zaznaczamy pionową linię (LKM) i klik PKM => Kopiuj wybrane. Klikamy LKM gdzieś na linię i kopiujemy ją w najdalej wysuniętą przednią część żebra. Tak to wygląda
Załącznik:

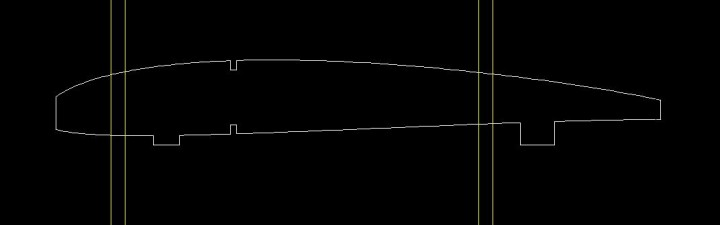

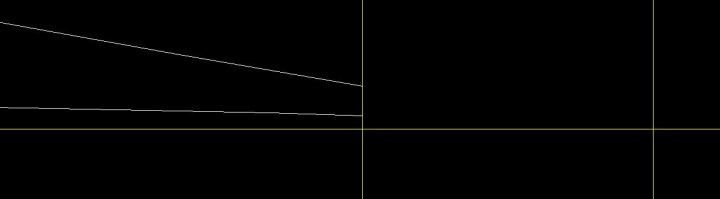

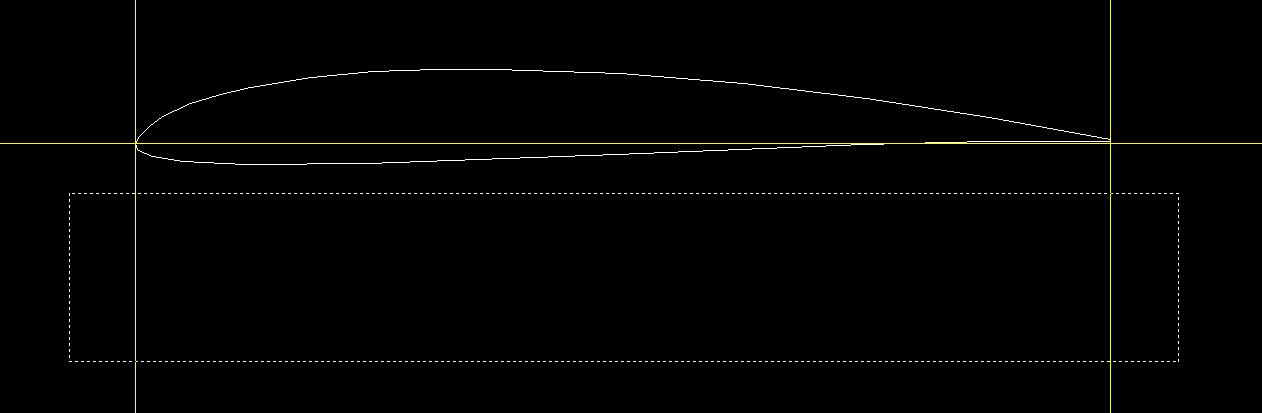

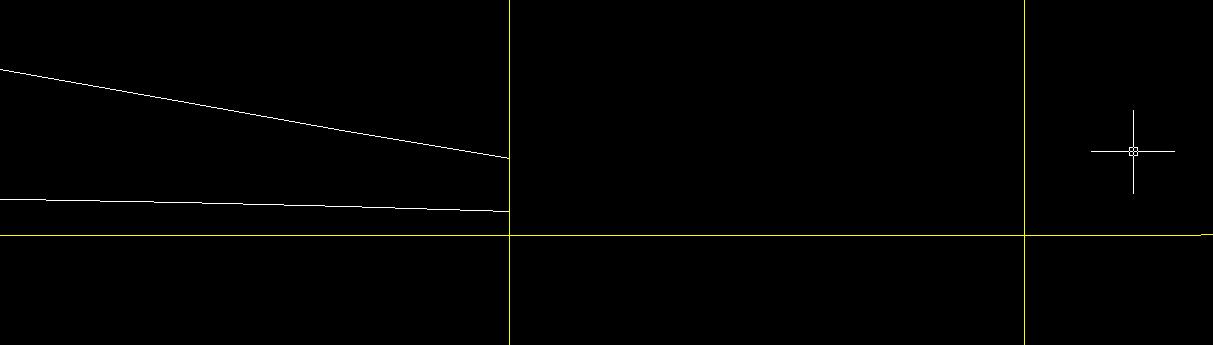

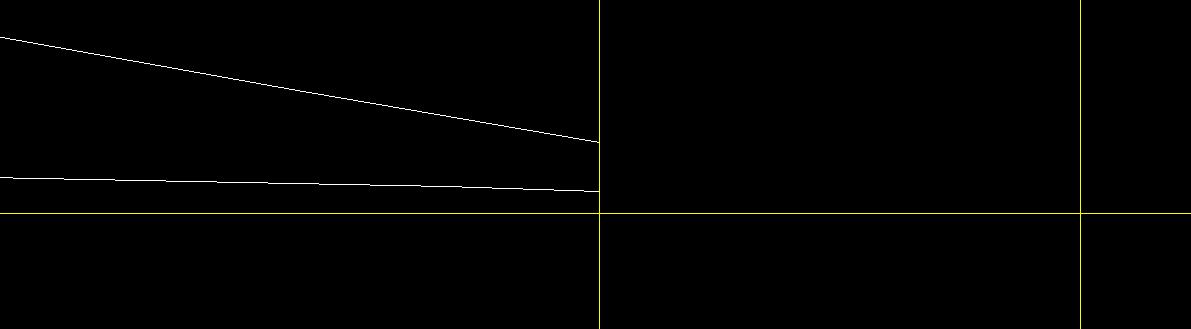

02.JPG [ 17.25 KiB | Przeglądany 7336 razy ]

Następnie GM => Wymiar => Liniowy i sprawdzamy w którym miejscu "krawędzi spływu" jest o wystarczającej dla nas szerokości (LKM w 2 miejscach na górnym i dolnym obrysie). Gdy mniej więcej wiemy już gdzie - powtarzamy procedurę kopiowania linii. I znowu sprawdzamy czy wymiar wysokości pasuje. Jeśli nie - klik LKM na linie, PKM => Przesuń i LKM na linię - możemy już ją przesuwać. Jak już mamy ustalone, to wygląda to mniej więcej tak
Załącznik:

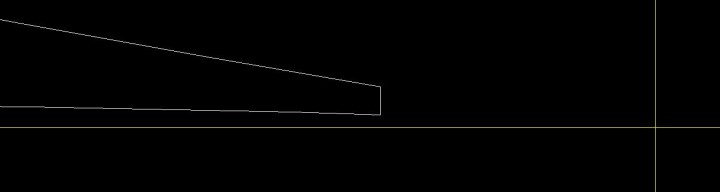

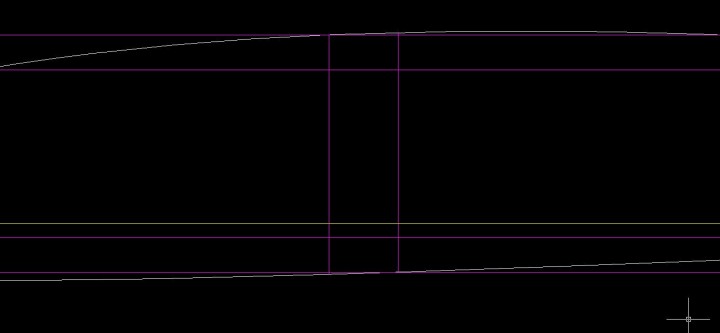

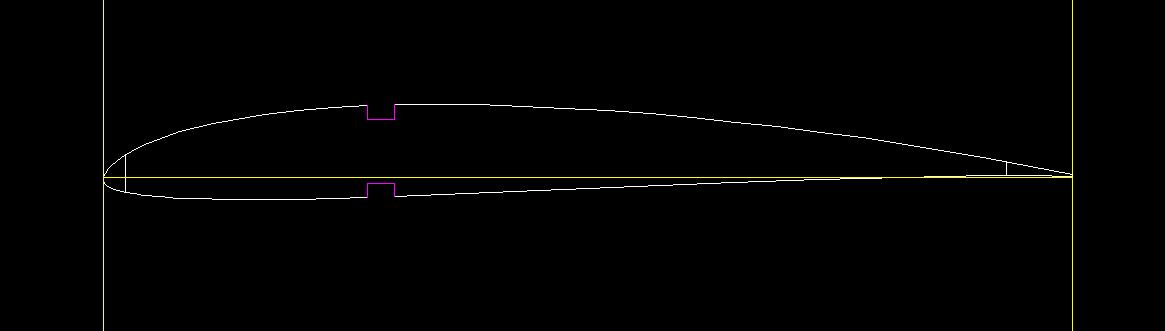

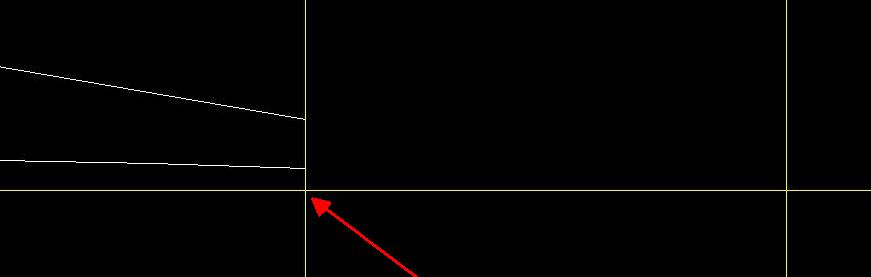

03.JPG [ 16.52 KiB | Przeglądany 7336 razy ]

Teraz GM => Modyfikuj => Utnij. Zaznaczamy pionową tylną linię, enter, i wybieramy to co chcemy obciąć - czyli końcówkę żebra
Załącznik:

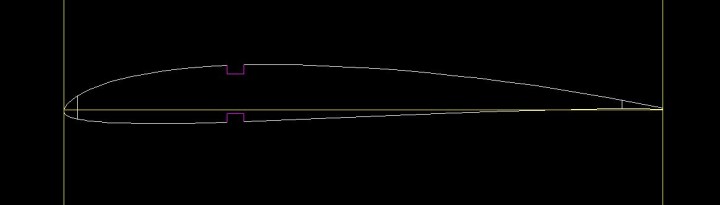

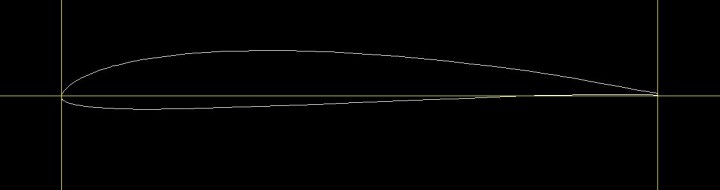

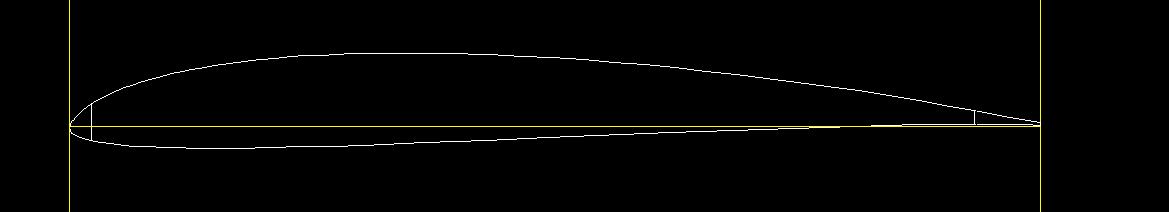

04.JPG [ 16.07 KiB | Przeglądany 7336 razy ]

W kolejnym kroku ucinamy linię na równi z żebrem - tak samo jak powyżej tylko że teraz najpierw klikamy żebro a później zewnętrzne części linii. Możemy jeszcze uzgodnić właściwości, aby żebro było na tej samej warstwie i miało ten sam kolor. GM => Modyfikuj => Uzgodnij właściwości. LKM na żebro i LKM na obiekt(y) docelowy(e)
Załącznik:

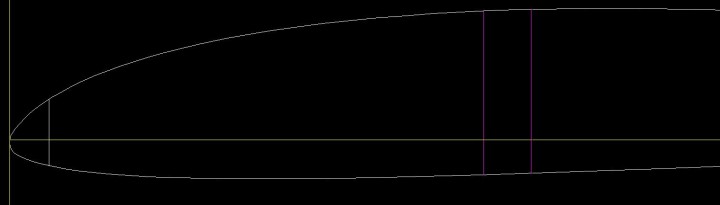

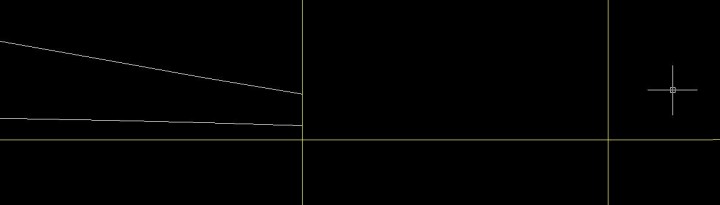

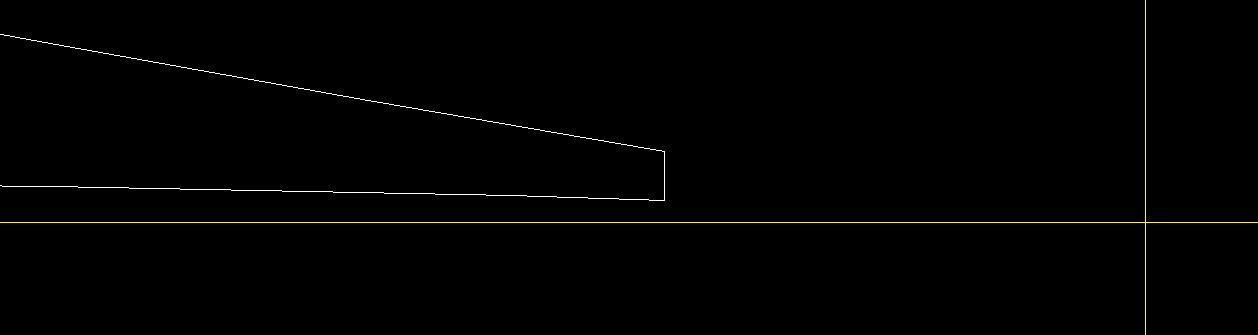

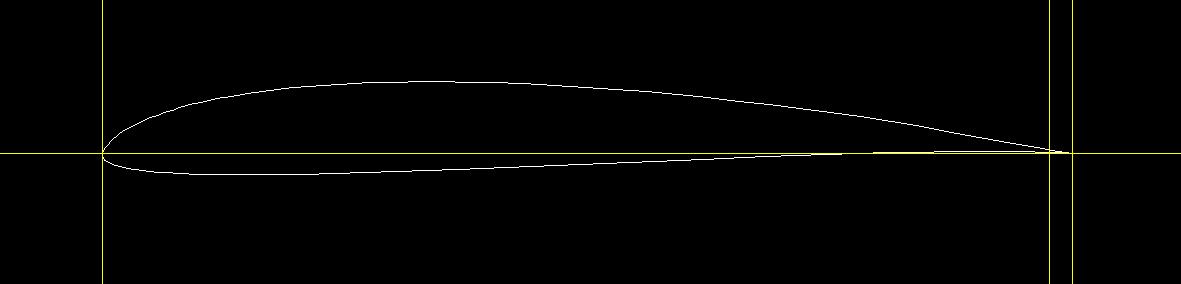

05.JPG [ 15.73 KiB | Przeglądany 7336 razy ]

Narysujmy raz jeszcze linię konstrukcyjną pionową na nowym końcu żebra
Załącznik:

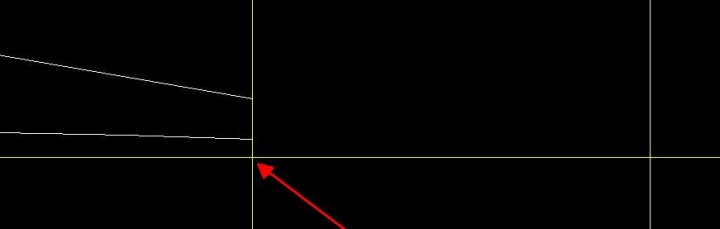

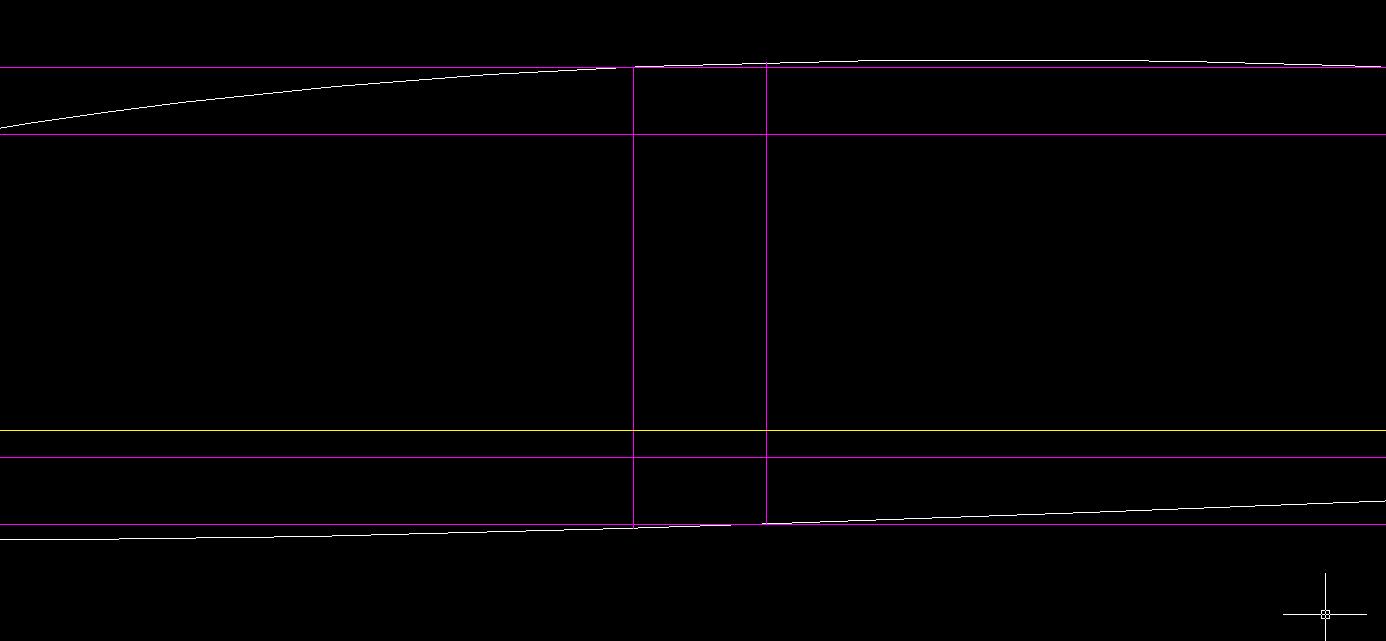

06.JPG [ 15.47 KiB | Przeglądany 7336 razy ]

Teraz skalujemy żebro do cięciwy początkowej. Zaznaczamy całość prostokątem => LKM w jeden narożnik, przesuwamy się w drugi i znowu LKM. Ważne żeby zrobić to z lewej do prawej i objąć całość - zaznacza tylko te elementy które są w obszarze zaznaczenia. W odwrotnym przypadku zaznacza wszystko co przecina (z liniami konstrukcyjnymi). Jak zaznaczymy to PKM na rysunek i z menu => Skala. Teraz musimy określić punkt bazowy. W naszym przypadku to miejsce gdzie zbiega się cięciwa (pozioma) z pionową od strony natarcia (punkt ich przecięcia). Klikamy tam LKM i następnie naciskamy literę "o" na klawiaturze (pojawi się w wierszu poleceń). Potwierdzamy enterem. Znowu LKM w tym samym miejscu jak wyżej a drugi punkt wybieramy tu:
Załącznik:

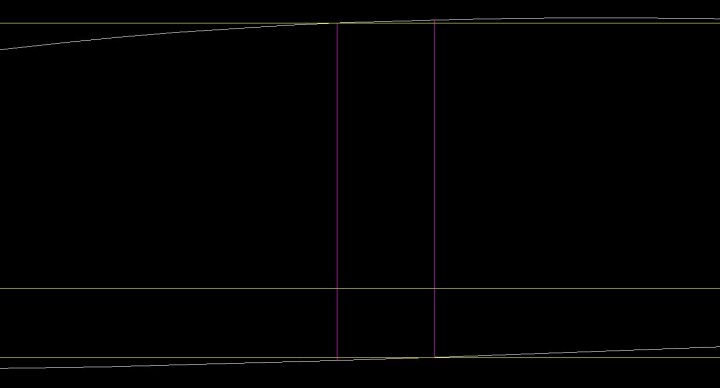

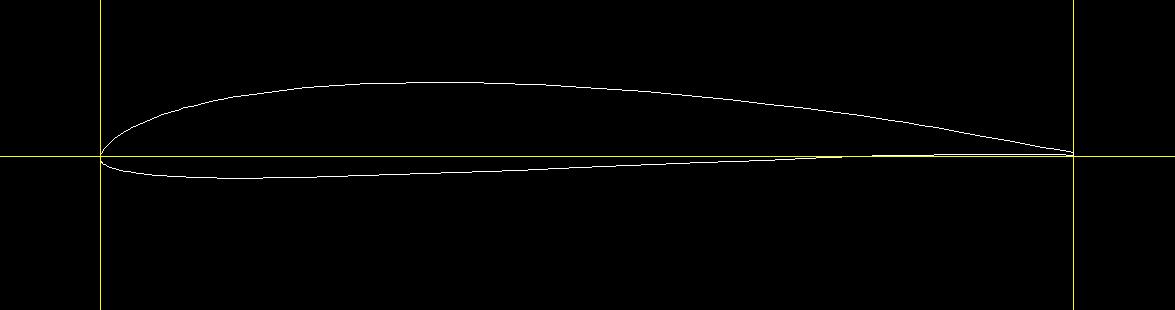

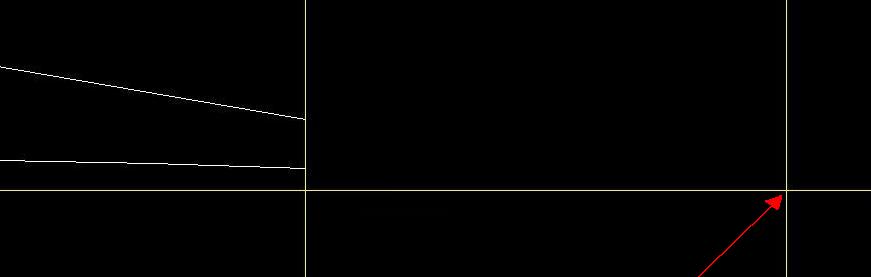

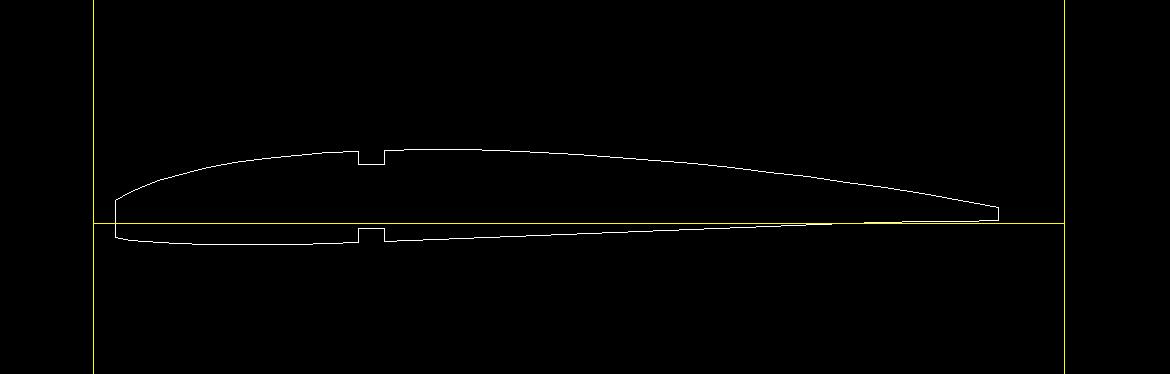

07.JPG [ 10.75 KiB | Przeglądany 7336 razy ]

i klikamy LKM. Teraz widzimy że przesuwając w prawo/lewo zwiększamy/zmniejszamy całość. Najeżdżamy kursorem na przecięcie tu
Załącznik:

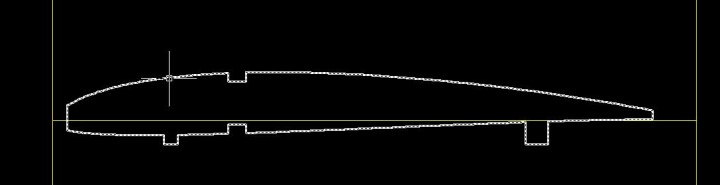

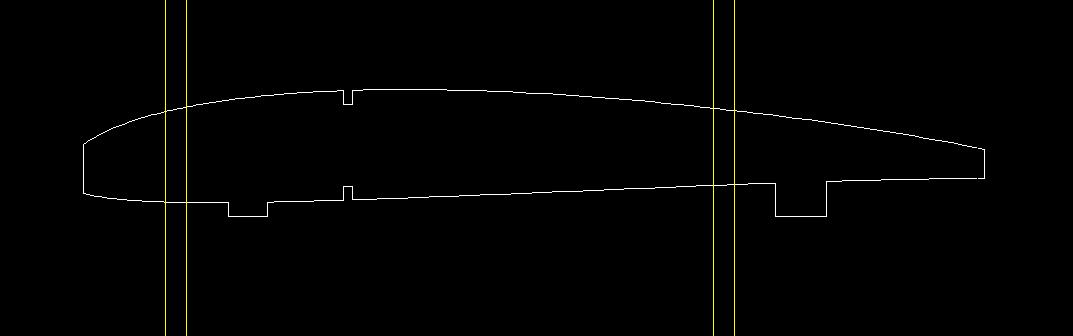

08.JPG [ 10.37 KiB | Przeglądany 7336 razy ]

i znowu LKM. Następnie kasujemy pionową pomocniczą (2ga z prawej) i mamy nasze żebro które już nie jest "na ostro"
Załącznik:
09.JPG [ 16.18 KiB | Przeglądany 7336 razy ]

Możemy obciąć również cięciwe poleceniem Utnij. GM => Modyfikuj => Utnij, robimy prostokąt z prawej do lewej np. tak (lub zaznaczamy pojedynczo)
Załącznik:
10.JPG [ 28.88 KiB | Przeglądany 7336 razy ]

Enter i wskazujemy zewnętrzne części linii klikając LKM. Jak skasujemy co chcieliśmy to raz jeszcze enter aby zakończyć lub esc.
Przed pocięciem żebra proponuję skopiować je. Zaznaczamy całość prostokątem z prawej do lewej (aby uchwycić pionowe pomocnicze), naciskamy na klawiaturze Ctrl+C (kopiuj) i wklejamy (Ctrl+V). Przesuwamy kursor gdzieś na bok, aby nie przeszkadzało i wklejamy - klik LKM.
Teraz zrobimy miejsce na natarcie i spływ. GM => Modyfikuj => Odsuń. Wpisujemy wartość odsunięcia [mm], zatwierdzamy enter, LKM na linię pionową (przy natarciu bądź spływie) i przesuwamy kursor w stronę w którą chcemy mieć nową linię.
Gdy zrobiliśmy to, musimy obciąć linie powyżej i poniżej profilu. Robimy to jak wcześniej poleceniem Utnij. Dodatkowo możemy wykonać polecenie GM => Modyfikuj => Uzgodnij właściwości. Powinno wyglądać tak
Załącznik:
11.JPG [ 13.93 KiB | Przeglądany 7336 razy ]

Wycięcie pod dźwigary. Albo odsuwamy od pierwszej linii pionowej albo tworzymy jedną pionową linię konstrukcyjną i później odsuwamy. Obetnijmy też wystające części za żebro i zmieńmy kolor aby się nie myliło (kolor zmieniamy na górze w pasku). Pogląd
Załącznik:

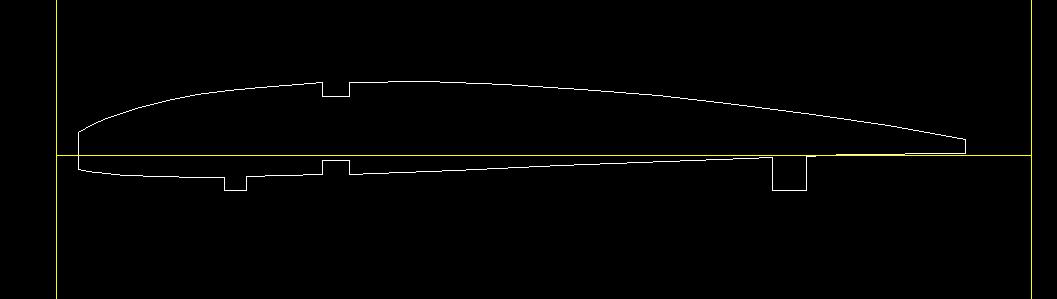

12.JPG [ 27.61 KiB | Przeglądany 7336 razy ]

Kopiujemy cięciwę - LKM na cięciwie, PKM => Kopij wybrane, najeżdżamy na cięciwę => LKM i kopiujemy w 2 punkty na profilu. Trzeba to zrobić tak aby linie były wewnątrz obrysu żebra. Poglądowo
Załącznik:
13.JPG [ 36.04 KiB | Przeglądany 7336 razy ]

Zmieniamy kolory skopiowanych cięciw na taki jak wcześniej i odsuwamy na potrzebną wysokość dźwigara
Załącznik:
14.JPG [ 40.86 KiB | Przeglądany 7336 razy ]

Usuwamy zewnętrzne poziome i pozostaje poucinać niepotrzebne odcinki (w tym część żebra). Kasujemy elementy - klik LKM na linie i del z klawiatury. A docinamy GM => Modyfikuj => Utnij. Tak powinno wyjść
Załącznik:

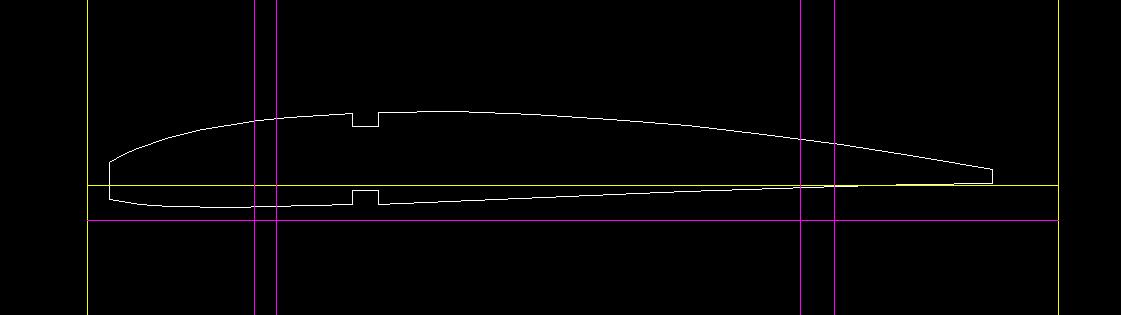

15.JPG [ 16.32 KiB | Przeglądany 7336 razy ]


Ostatnio zmieniony 18 lut 2014, o 14:46 przez molej, łącznie zmieniany 1 raz

Na górę
 Wyświetl profil

Post: 18 lut 2014, o 14:19
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 992
Lokalizacja: Wrocław
Ograniczenie do 15stu załączników...

Zmieniamy kolor na taki jak żebro (z górnego paska lub Uzgodnij właściwości). Ucinamy profil przy krawędzi natarcia i spływu i mamy gotowe żebro
Załącznik:
16.JPG [ 17.21 KiB | Przeglądany 7335 razy ]

Stopki żeber tworzymy albo poprzez Odsuń albo liniami konstrukcyjnymi (wciskając enter - przywołujemy poprzednie polecenie)
Załącznik:
17.JPG [ 20.83 KiB | Przeglądany 7335 razy ]

I Utnij
Załącznik:

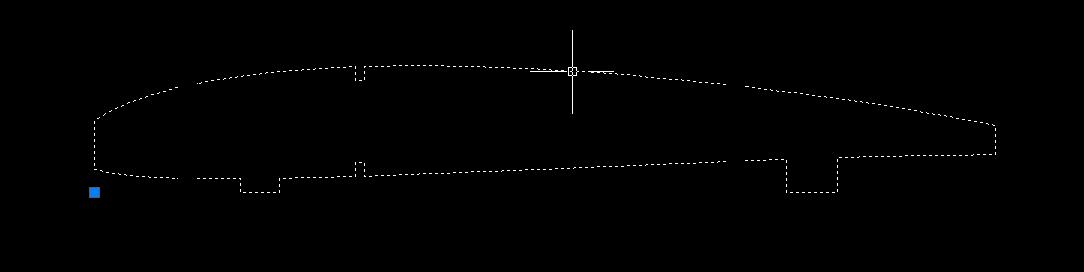

18.JPG [ 15.27 KiB | Przeglądany 7335 razy ]

Zamieniamy całość na polilinię - GM => Modyfikuj => Obiekt => Polilinia. Klikamy w linię, i z opcji w wierszu na dole wybieramy Dołącz czyli wpisujemy "d" i enter (każda z opcji ma jedną dużą literę - to jej skrót). Zaznaczamy elementy które chcemy dołączyć i 2x enter. Jeśli nie łączy się w całość - najeżdżamy kursorem w miejsce gdzie wcześniej zaznaczaliśmy i podświetla nam się takie coś
Załącznik:
19.JPG [ 16.91 KiB | Przeglądany 7335 razy ]

Albo w tych miejscach jest nieciągłość albo następne odcinki nie są polilinią. Wywołujemy raz jeszcze polecenie polilini i klikamy w linie sąsiadujące z naszą polilinią. Wyskakuje komunikat "Czy przekształcić go w polilinię? <T>" Domyślnie jest wybrane T jako tak więc enter i musimy określić precyzję zamiany. Domyślnie jest 10. Im więcej - tym większa dokładność. 10 w naszym wypadku jest bardzo ok (jeśli robimy nosek profilu można zrobić 50).
Zamieniamy w ten sposób wszystkie odcinki (które tego potrzebują) i raz jeszcze dołączamy do "pierwotnej polilinii". Powinno wyjść tak
Załącznik:
20.JPG [ 19.62 KiB | Przeglądany 7335 razy ]

Jeśli chcemy uniknąć zamieniania każdej "części" żebra jak powyżej, to zamieńmy całe żebro w polilinie przed obrabianiem jego. Czasem tego w ogóle nie potrzeba - zależy w jaki sposób żebro zostało wykreślone.
Kopiujemy teraz żebro gdzieś na bok (ja zostawiam "oryginalne" żebra aby w przypadku zmian czy czegoś nie było problemu) i ustalamy offset za pomocą GM => Modyfikuj => Odsuń. Wpisujemy wartość odsunięcia [mm], zatwierdzamy enter, LKM na żebro i drugi raz LKM na zewnątrz żebra. Jeśli wycinamy otwory to oczywiście odsunięcie do wewnątrz. Powinno wyglądać to tak (celowo ustawiłem duży offset)
Załącznik:

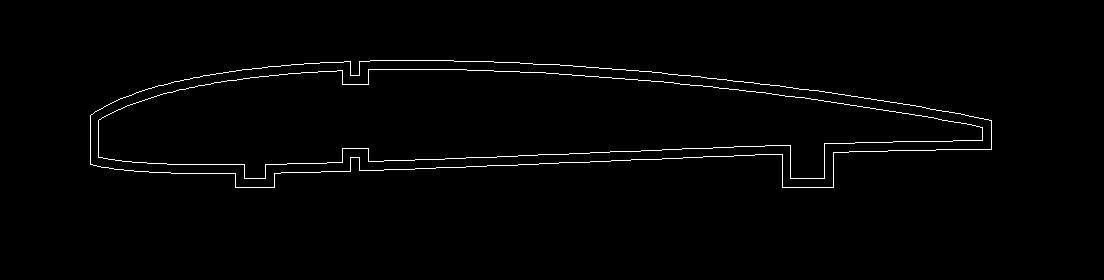

21.JPG [ 17.54 KiB | Przeglądany 7335 razy ]

Kasujemy wewnętrzny obrys - klik na niego LKM i del z klawiatury. Wstawiamy 2 linie konstrukcyjne, kopiujemy je i odpowiednio rozmieszczamy
Załącznik:
22.JPG [ 15.65 KiB | Przeglądany 7335 razy ]

Ucinamy odcinki żebra pomiędzy nimi i na końcu kasujemy same linie. Mamy już zrobione mostki
Załącznik:
23.JPG [ 12.84 KiB | Przeglądany 7335 razy ]

Jak widać powyżej - z jednej polilini zrobiły nam się 4 odcinki. I każdy można przesuwać niezależnie. Aby nie zmieniać ich wzajemnego położenia, wklejmy je jako blok. Zaznaczamy całość, Ctrl+X (wycinamy) i Ctrl+Shift+V (wklejamy jako blok)
Załącznik:

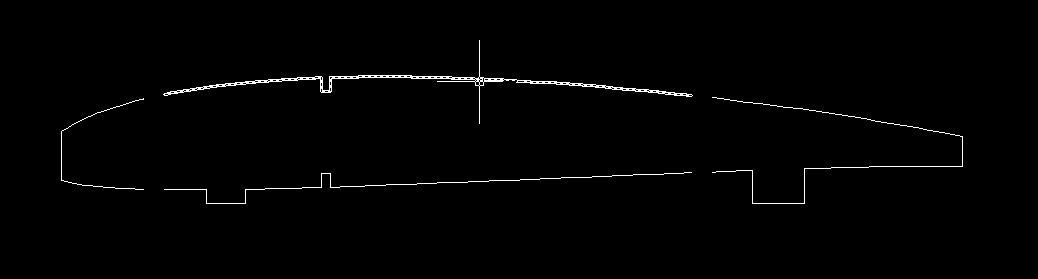

24.JPG [ 13.63 KiB | Przeglądany 7335 razy ]

Teraz przy ustawianiu na formatce nie mamy obawy że coś się przesunie. Zaznaczamy LKM żebro, PKM i z menu wybieramy polecenie Przesuń. Wybieramy punkt "za który chcemy złapać", i przesuwamy. Kolejne kliknięcie LKM i wstawiamy tam nasze żebro.
Pamiętajmy tylko, aby na końcu porozbijać bloki. GM => Modyfikuj => Rozbij. Wybieramy obiekt(y) i zatwierdzamy enter-em.

Powyższy opis jest przykładowy a każdy wyrobi sobie najodpowiedniejszą metodę. Sam robię nieco inaczej i wstawiam mostki dopiero jak na formatce wszystko już porozkładam. Opis, teraz gdy czytam, wydaje się dosyć "klikochłonny" ale po pewnym czasie robi się to instynktownie, klikając w ikony poleceń lub wybierając w menu pod PKM.


Na górę
 Wyświetl profil

Post: 23 lut 2014, o 20:38
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3016
Lokalizacja: Elbląg
Dzięki za przewodnik :) , ale nie wychodzi mi ten offset :( . Robię tak jak opisałeś, jezeli wpiszę 1, 2, 3 mm to ok ale np 0.2 mm nie wychodzi.

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 23 lut 2014, o 20:48
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 992
Lokalizacja: Wrocław
Musisz to zrobić z kropką. Jak wpisujesz z przecinkiem - bierze to jako współrzędne


Na górę
 Wyświetl profil

Post: 23 lut 2014, o 21:17
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3016
Lokalizacja: Elbląg
Dzięki.

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 3 mar 2014, o 20:07
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3016
Lokalizacja: Elbląg
Offset, jak to z nim jest? Od czego zależy wielkość odsunięcia? Od materiału, właściwości laesra czy od wszystkiego na raz a może od czegoś jeszcze. Jestem w trakcie rysowania żeber do ITS-II.....zastosowałem offsety dla balsy 0,12 mm a dla sklejki 0,08 mm, tak jak robił i radził Sławek. Czy to są standartowe wartości?

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 4 mar 2014, o 16:23
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 paź 2012, o 22:27
Posty: 117
Lokalizacja: Bestwinka
Wszystko zależy od lasera i materiału, który jest cięty. Ja np. daję offset dla balsy 2 mm - 0,15 mm, a dla lekkiej sklejki topolowej 3 mm - 0,1 mm. Generalnie wszystko kręci się wokół tych wartości.

_________________
Pozdrawiam
Marek


Na górę
 Wyświetl profil

Post: 4 mar 2014, o 21:05
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2692
Lokalizacja: Ostrowiec Św.
Tak jak napisał Marek, offset zależy od maszyny (ogniskowanie wiązki) Offsety stosowane przeze mnie są dostosowane do lasera firmy Barwyreklamy.


Na górę
 Wyświetl profil

Post: 26 mar 2014, o 22:02
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3016
Lokalizacja: Elbląg
Nie mogę przekształcić elipsy w polilinię.....robiłem jak wyżej jest napisane. Może ktoś mi opisze jak to zrobić :oops:

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 27 mar 2014, o 08:47
Offline
Modelarz
Awatar użytkownika

Rejestracja: 20 wrz 2013, o 12:32
Posty: 55
Lokalizacja: Trójmiasto
Funkcja "Explode"


Załączniki:

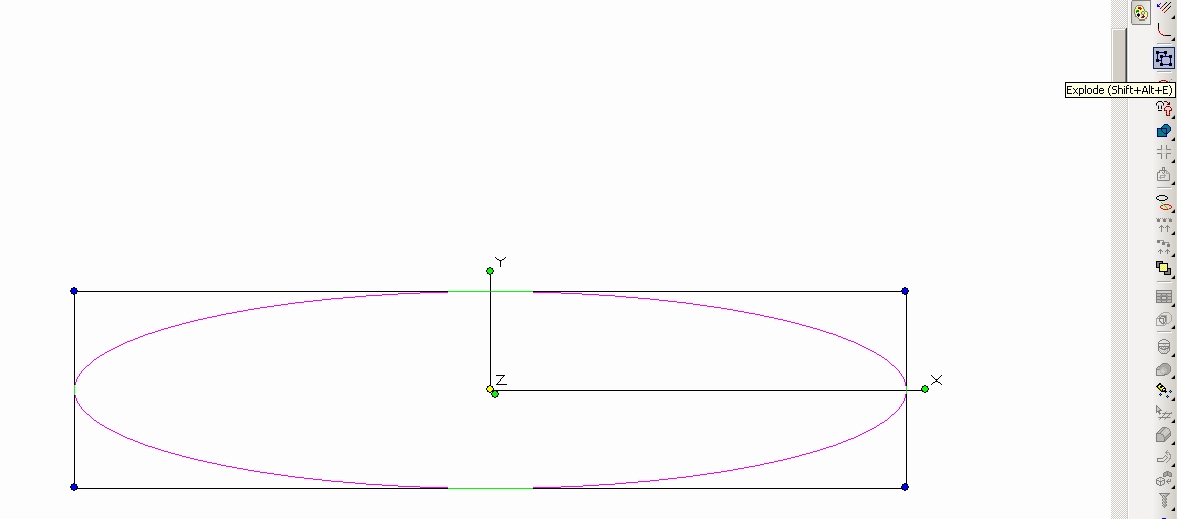

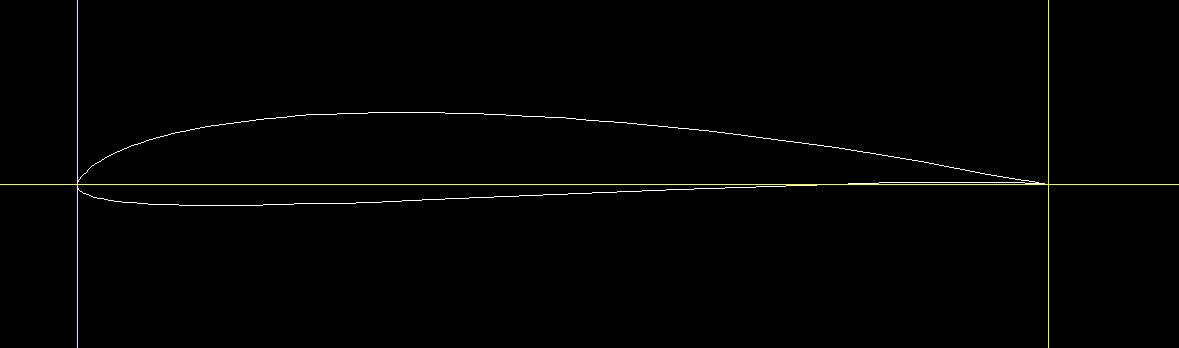

1.jpg [ 61.44 KiB | Przeglądany 7056 razy ]

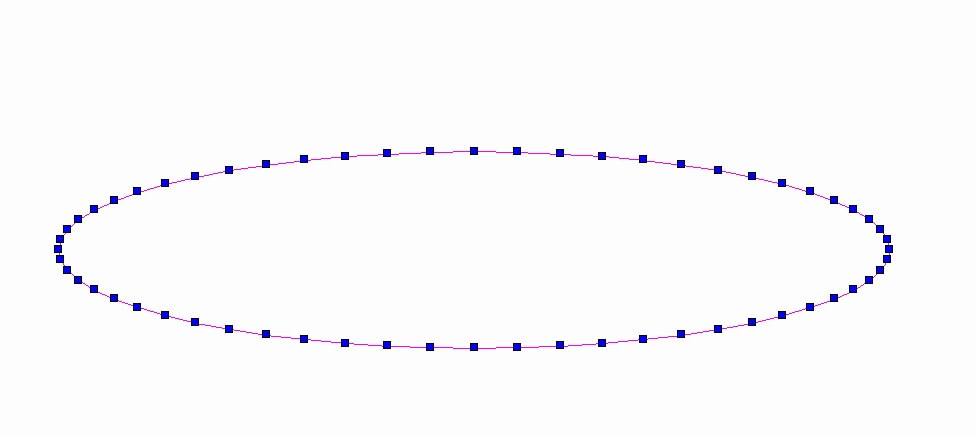

2.jpg [ 36.92 KiB | Przeglądany 7056 razy ]

_________________
Keep on windsurfing!
Na górę
 Wyświetl profil
