Od słowa do czynu - moja "siekierka"

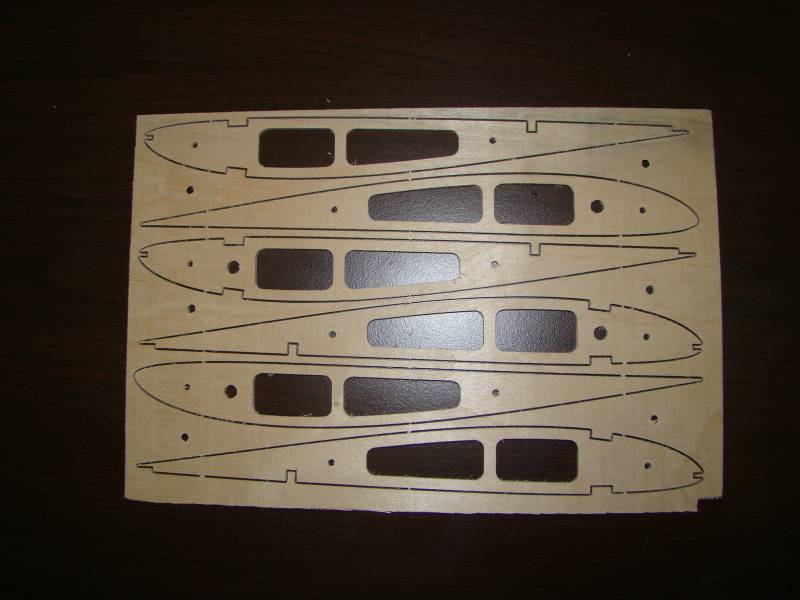

O, żeberka do Itesa Ale piękne
No to ruszam z budową

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

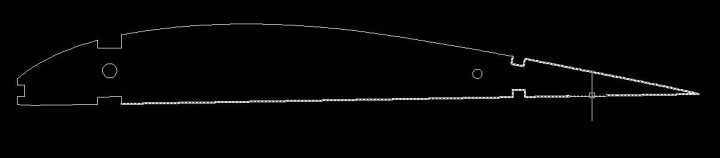

Jakoś uporalem sie z żeberkiem - to żebro główne do "Skauta - tylko jest problem z polilinią, zresztą sami zobaczcie. Używam Acad 2011, proszę o pomoc i wyjaśnienie jak to zrobić, aby wszystko było polilinią (?), nie wiem czy dobrze zadałem pytanie

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

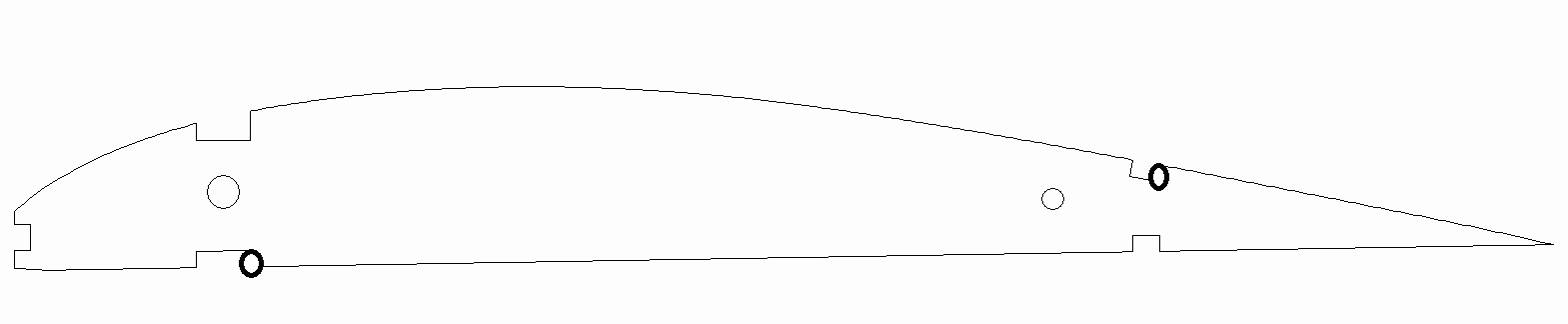

Powodem jest brak ciągłości polilinii w miejscach zaznaczonych na rysunku. Przesyłam poprawiony dxf

milo, mam wersję 2010 ale zakładam że u Ciebie będzie tak samo:
1. Z górnych rozwijanych pasków klikasz Modyfikuj => Obiekt => Polilinia lub wpisujesz komendę w wierszu _pedit
2. Klikasz w którąś linie (jeśli zapyta czy najpierw zamienić w polilinie to zrób to) i z opcji w wierszu na dole wybierasz Dołącz czyli wpisujesz D i enter (każde z poleceń ma jedną dużą literę - to jej skrót)
3. Następnie masz "Wybierz obiekty" - zaznaczasz oknem całość lub pojedyncze kliki tego co chcesz dołączyć. Jak masz co chciałeś to bach enter x2

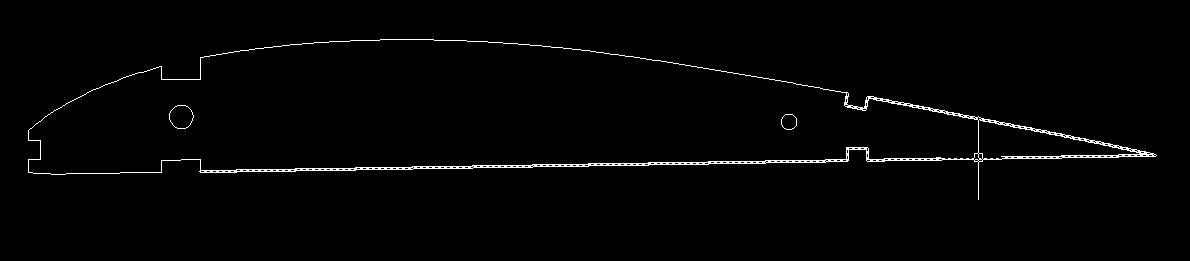

4. Najeżdżasz kursorem na linię gdzie klikałeś w pkt.2 i widzisz takie coś:

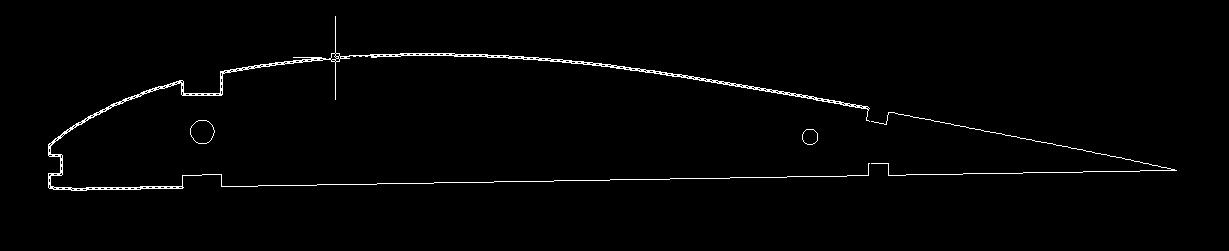

Pogrubiona jest polilinia. Tam gdzie się "kończy" musi być jakaś nieciągłość. Przybliżasz tam i rozwiązujesz problem (dosuwając/dociągając/dorysowując). Oczywiście jeśli najpierw klikniesz np. linię bliżej spływu to wykona Ci polilinie inaczej:

Ale ciągle w tym samym miejscu "nie idzie".
5. Po poprawieniu robisz raz jeszcze powyższą procedurę i znowu sprawdzasz - jeśli nadal gdzieś jest problem - to do skutku.
Aha, jeśli gdzieś "po drodze" jest splajn - najpierw trzeba go osobno przekształcić w polilinie (pkt.2).

Wielkie dzieki za podpowiedź....zaczynam kumać o co chodzi, udało mi się zrobić żeberka na końcówki Skauta i te główne jako jedna polilinia Ale mam jeszcze pytanie: podczas np przesuwania, po zaznaczeniu całego żeberka nie zaznaczają się w tym głównym otwory..... Czy zastosować metodę wyżej opisaną czy problem leży gdzieś indziej?

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Być może problem tkwi w sposobie zaznaczenia. W TC - lewy przycisk mysz - objąć powierzchnią zaznaczania całe żebro lub klikać z wciśniętym lewym klawiszem "shift" poszczególne elementy do zaznaczenia.

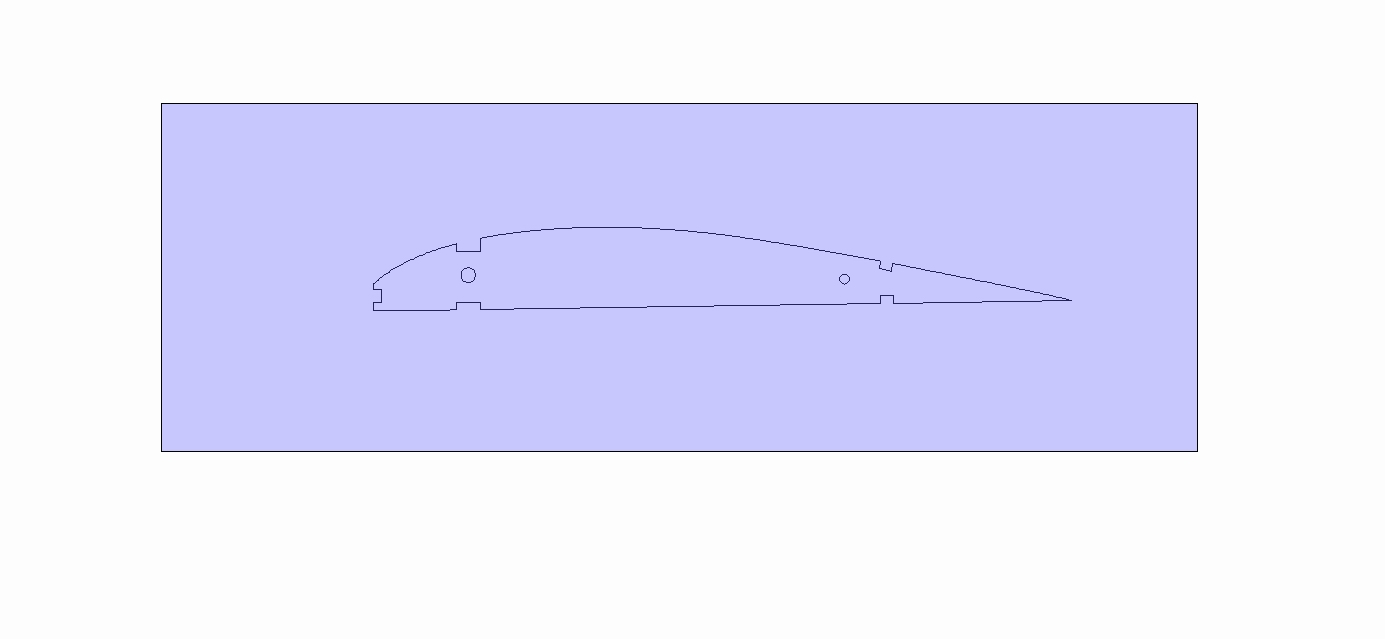

zaznaczenie przez lewy przycisk myszy

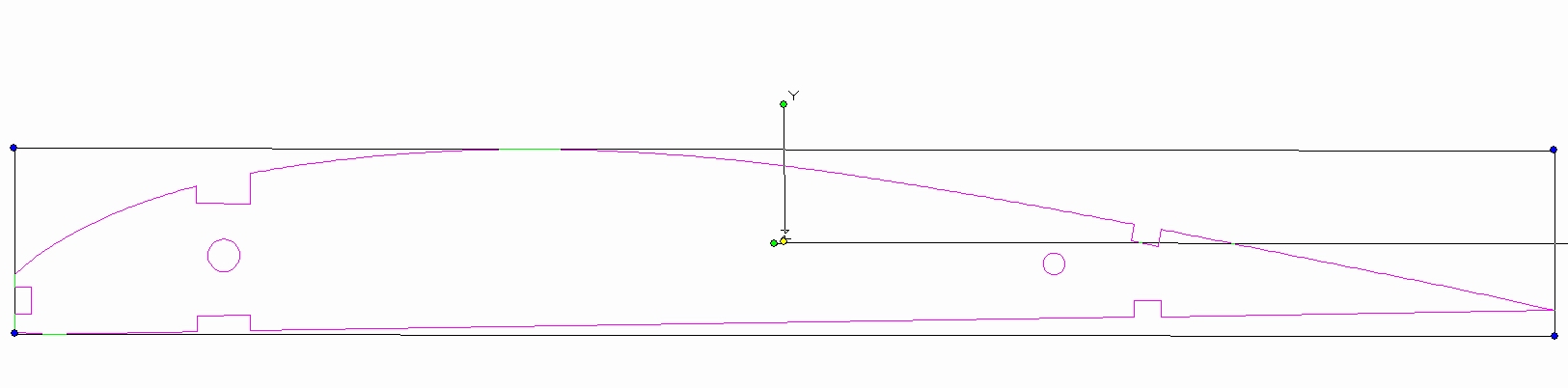

wynik zaznaczenia

Jest tak samo jak pkt.4 - nieciągłość. Polilinią mogą być tylko krzywe połączone. Czyli u Ciebie wszystko ok. Jak najedziesz na okręgi to każdy się podświetla osobno. Jakbyś chciał aby z otworami się zaznaczało to musiałbyś utworzyć blok .
Niedługo opisze to o czym rozmawialiśmy, tylko z czasem to wiadomo - nie ma lekko...

Już się dowiedzialem, córcia mi to podpowiedziała, tak wstawiaja np okna czy drzwi w projektach, jako blok, ale nie próbowałem jeszcze, chętnie przeczytam poradnik.....

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Wydaje mi się że TC jest bardziej intuicyjny. Zamianę splajnów w polylinie robi się kilkoma kliknięciami myszy, tak samo szybko można rozsadzić splaina czy inną krzywą na fragmenty polylinii i powiązać ją w jedną polylinię. W AutoCAD wydaje mi się to bardziej skomplikowane.
