Drugie podejście do modelu "Zjednoczona". Ogólną koncepcję nowej wersji opisałem tutaj:
viewtopic.php?f=74&t=1929
Tym razem będzie to wersja moto /Electric Glider/.
KADŁUB

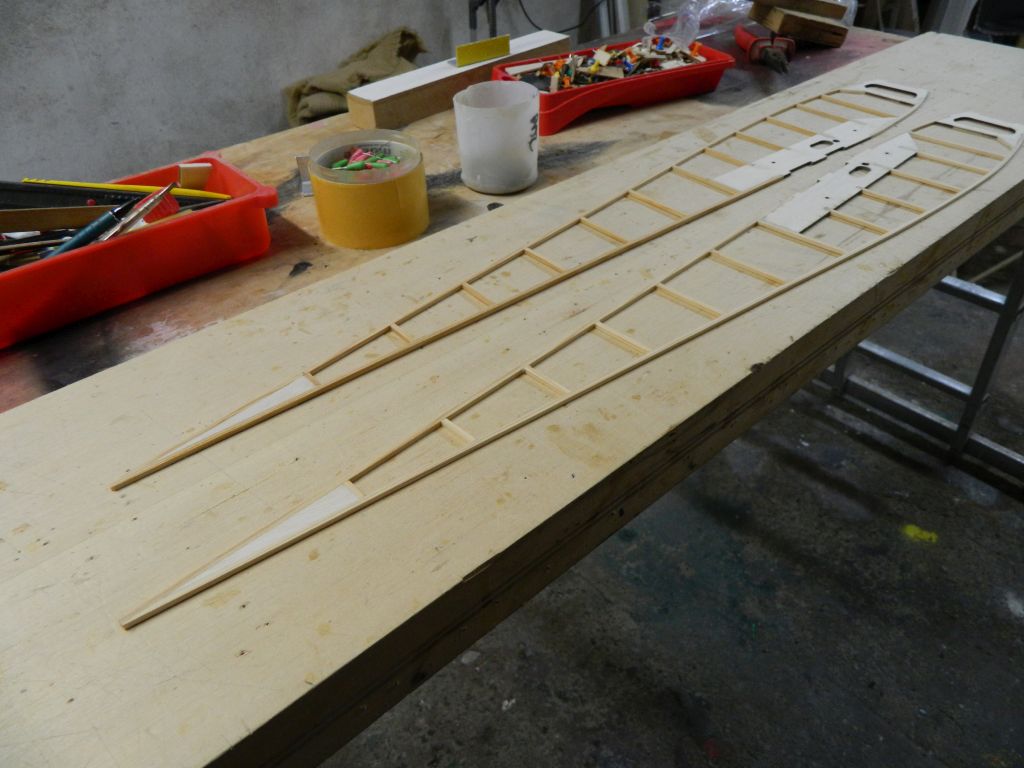

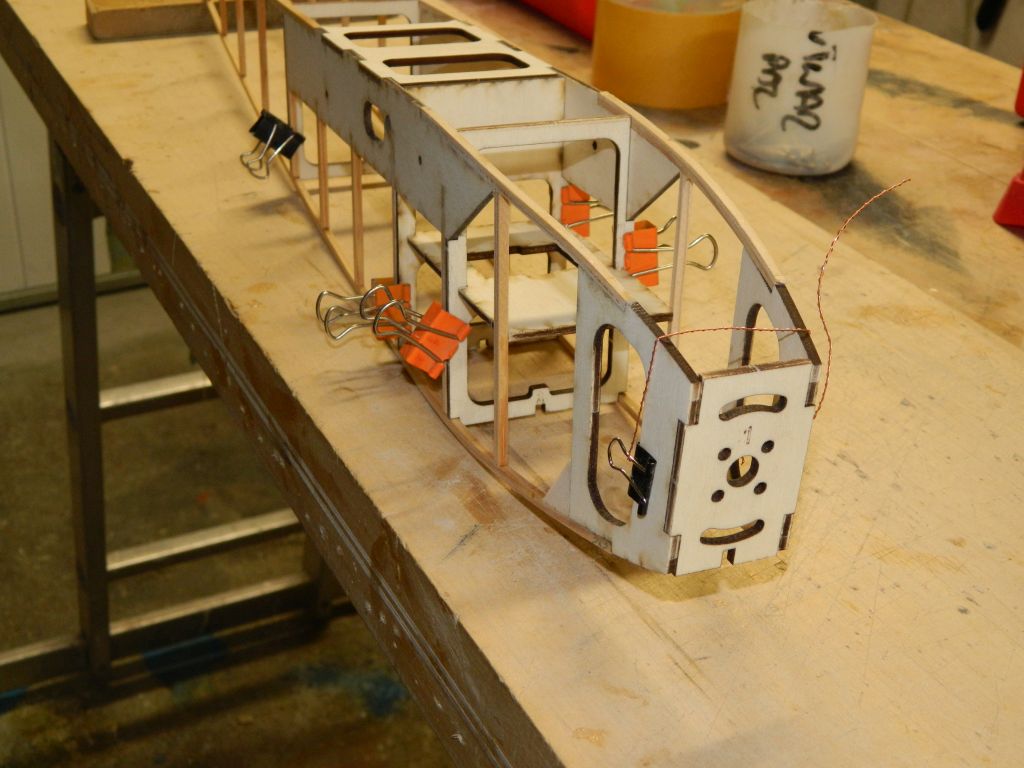

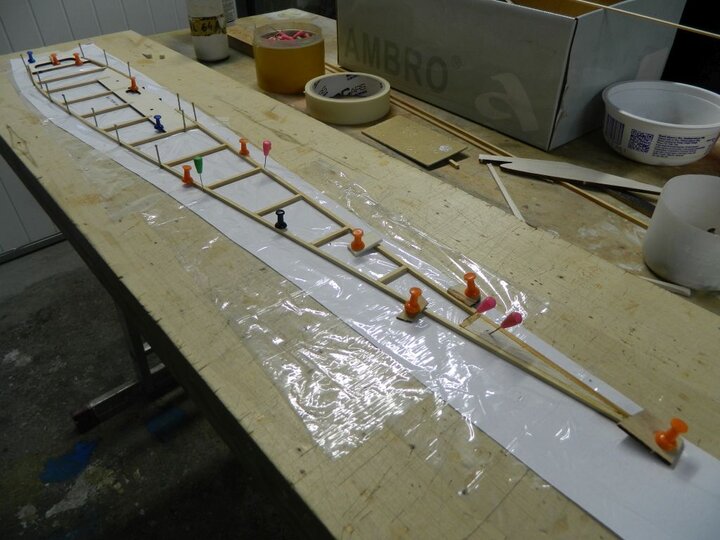

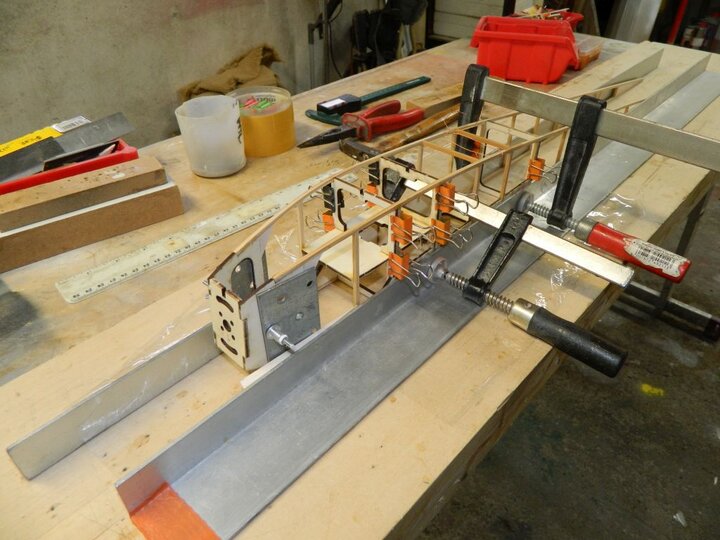

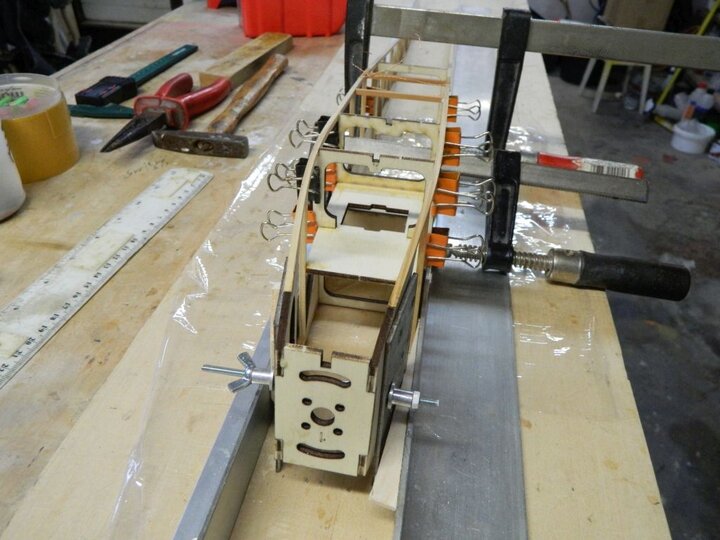

Konstrukcja oparta na dwóch kratownicach połączonych na czterech wręgach. Technologia znana i wielokrotnie opisywana. Poniżej pierwsza porcja zdjęć z budowy kadłuba.
CDN


Załączniki:
DSCN7050.jpg [ 156.67 KiB | Przeglądany 385 razy ]
DSCN7051.jpg [ 172.43 KiB | Przeglądany 385 razy ]
DSCN7052.jpg [ 156.78 KiB | Przeglądany 385 razy ]
DSCN7053.jpg [ 157.1 KiB | Przeglądany 385 razy ]
DSCN7054.jpg [ 169.27 KiB | Przeglądany 385 razy ]
DSCN7055.jpg [ 181.32 KiB | Przeglądany 385 razy ]
DSCN7056.jpg [ 158.55 KiB | Przeglądany 385 razy ]
DSCN7057.jpg [ 171.15 KiB | Przeglądany 385 razy ]
DSCN7059.jpg [ 182 KiB | Przeglądany 385 razy ]
DSCN7060.jpg [ 193.1 KiB | Przeglądany 385 razy ]
DSCN7062.jpg [ 171.46 KiB | Przeglądany 385 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 18 paź 2025, o 22:23
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg

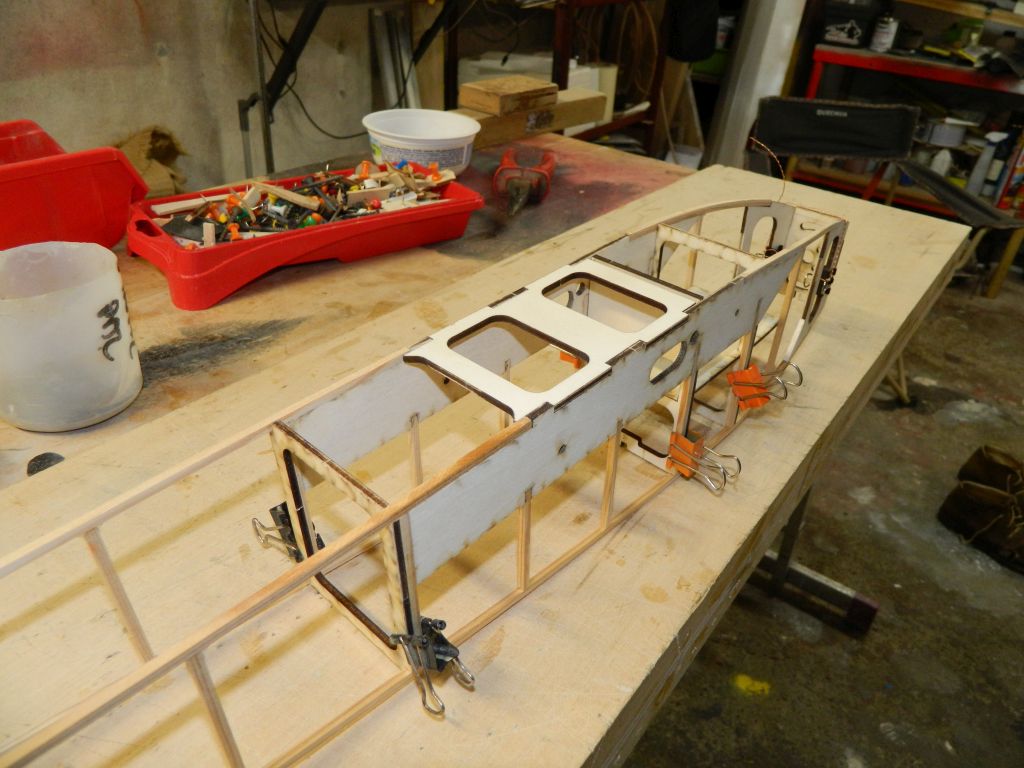

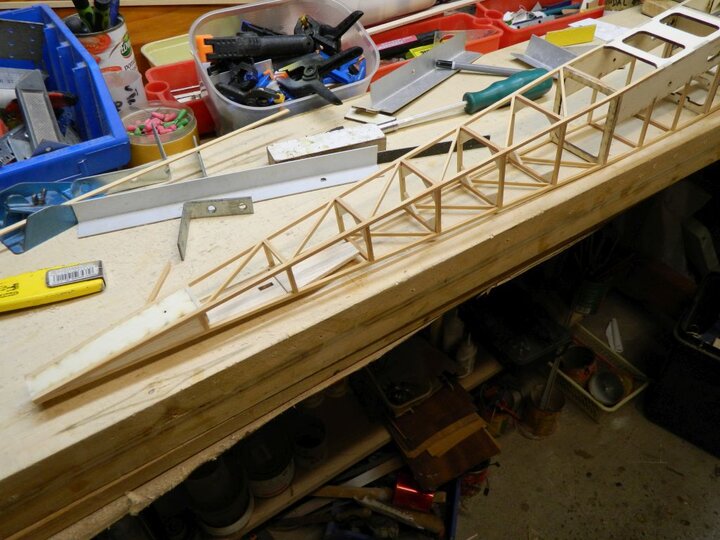

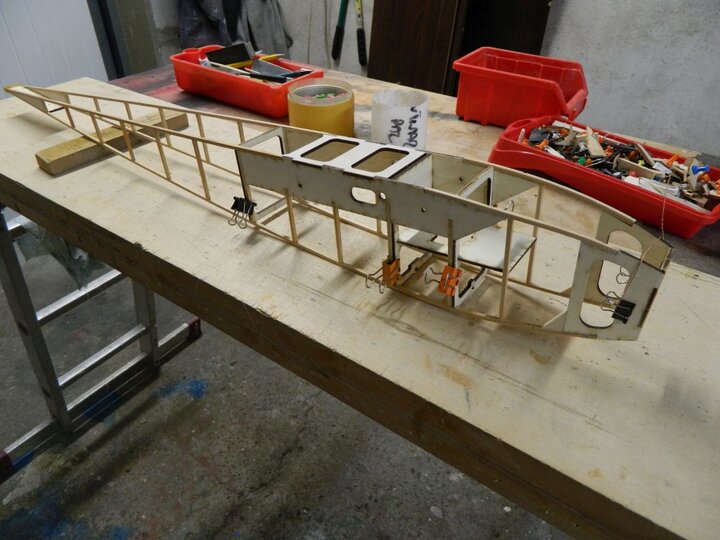

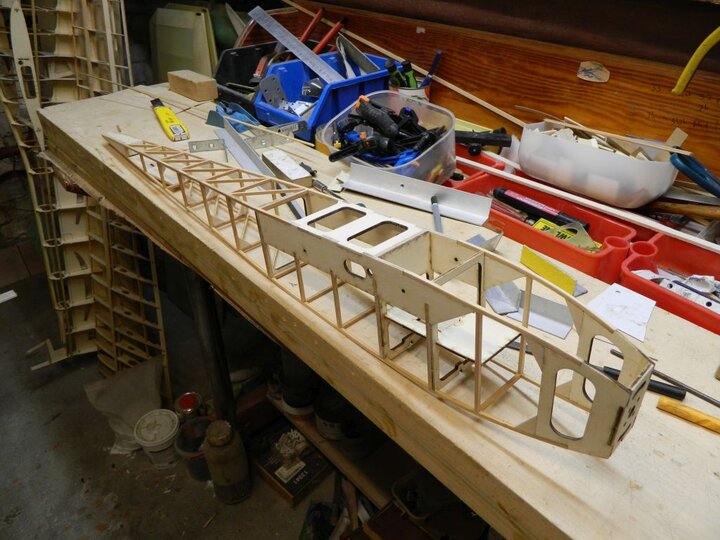

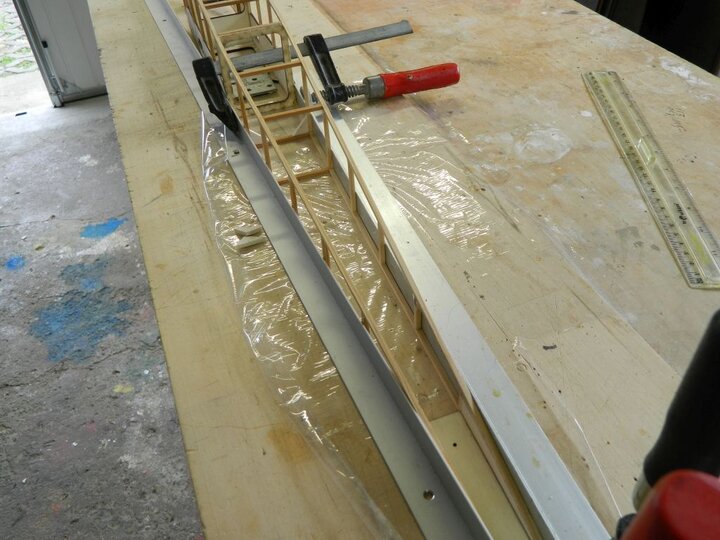

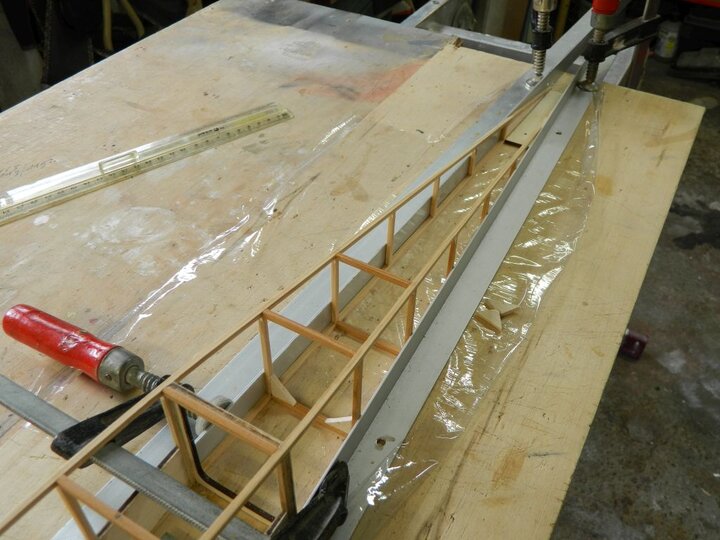

Budowy kadłuba ciąg dalszy. Na tym etapie kadłub jest sztywny.
CDN


Załączniki:
DSCN7063.jpg [ 184.18 KiB | Przeglądany 336 razy ]
DSCN7064.jpg [ 179.21 KiB | Przeglądany 336 razy ]
DSCN7071.jpg [ 194.2 KiB | Przeglądany 336 razy ]
DSCN7072.jpg [ 190.87 KiB | Przeglądany 336 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 21 paź 2025, o 15:26
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg

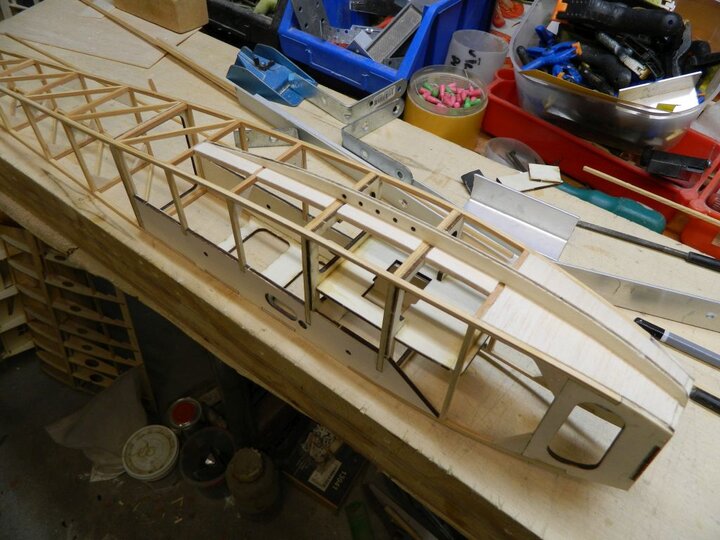

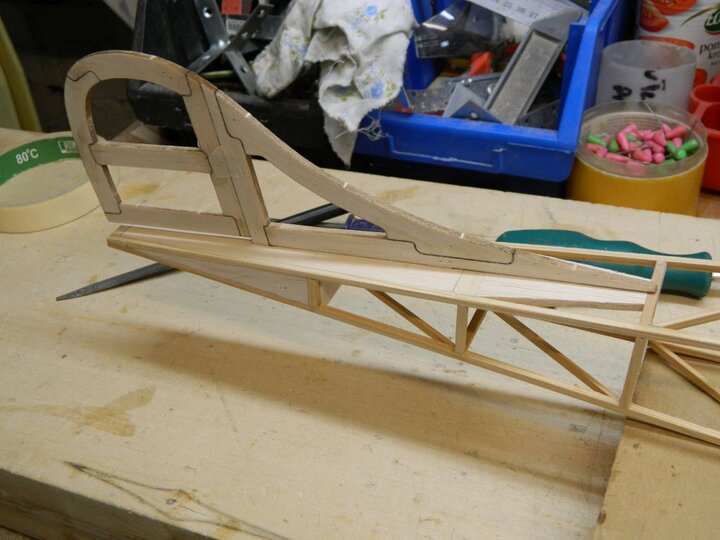

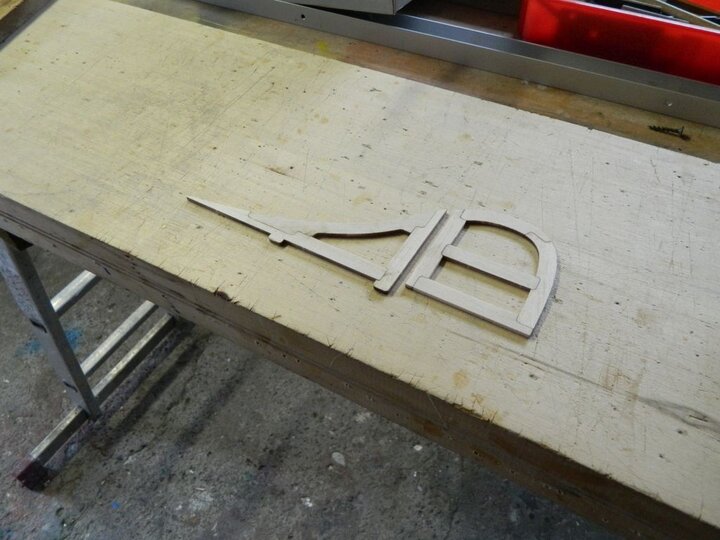

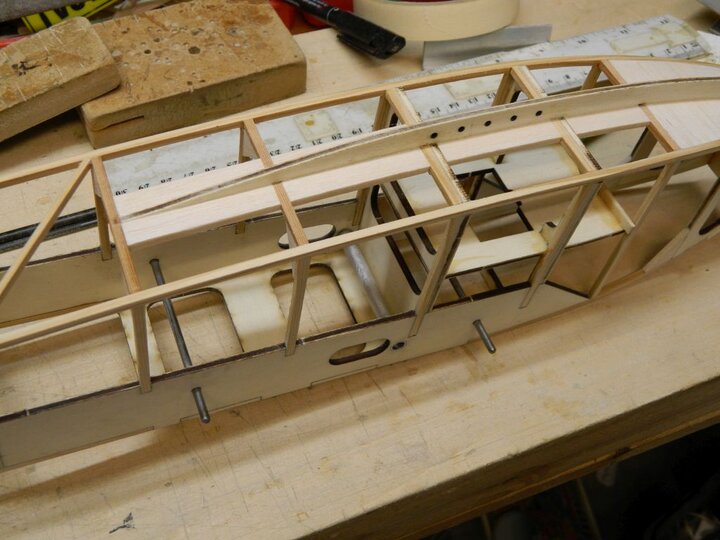

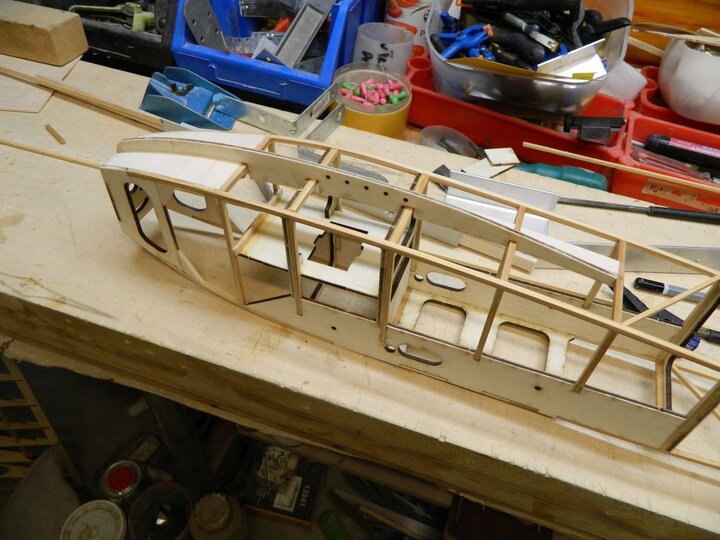

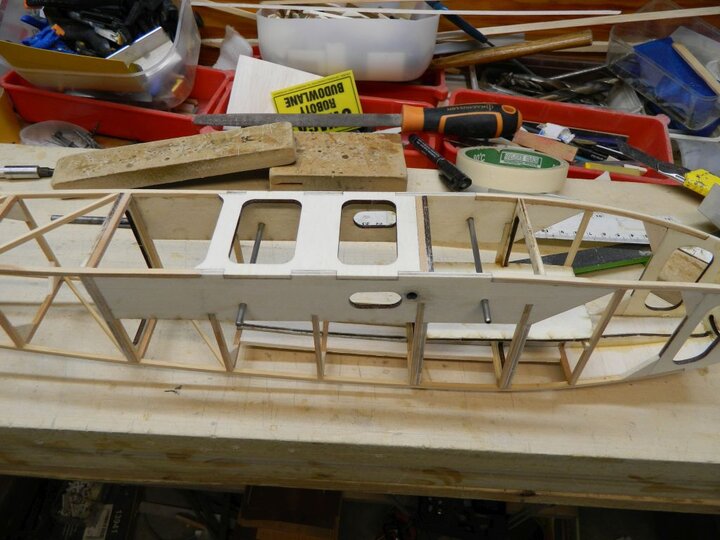

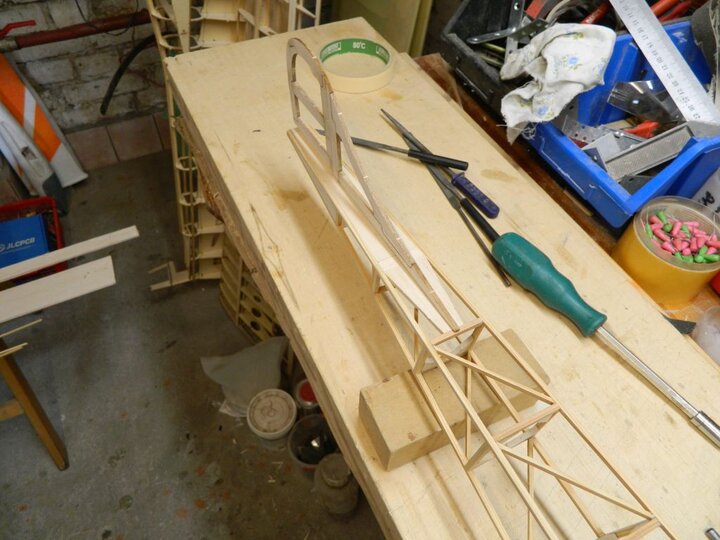

Końcowa faza sklejania kadłuba. Sklejony statecznik pionowy i jego przymiarka. Kadłub zasadniczo zrobiony, oczywiście wymaga szlifowania, montażu wyposażenia i oklejenia, ale to w późniejszym czasie.


Załączniki:
DSCN7073.jpg [ 189.77 KiB | Przeglądany 303 razy ]
DSCN7074.jpg [ 189.13 KiB | Przeglądany 303 razy ]
DSCN7075.jpg [ 177.39 KiB | Przeglądany 303 razy ]
DSCN7076.jpg [ 169.44 KiB | Przeglądany 303 razy ]
DSCN7065.jpg [ 167.33 KiB | Przeglądany 303 razy ]
DSCN7078.jpg [ 160.81 KiB | Przeglądany 303 razy ]
DSCN7079.jpg [ 176.49 KiB | Przeglądany 303 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 22 paź 2025, o 21:24
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
SKRZYDŁO.

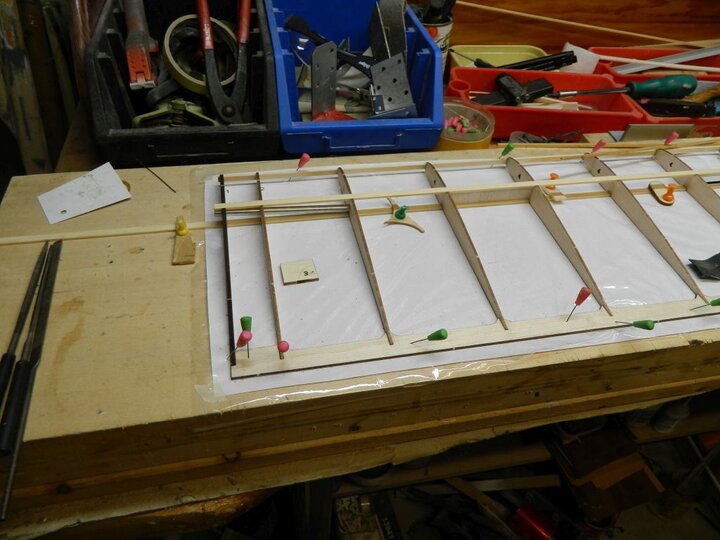

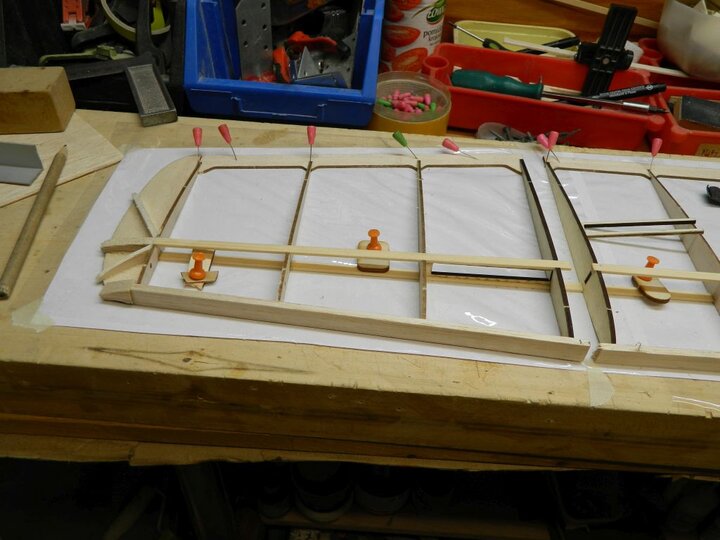

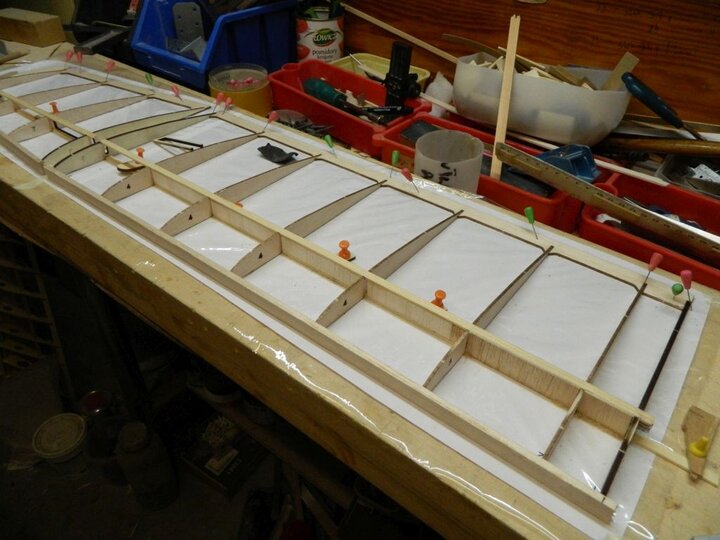

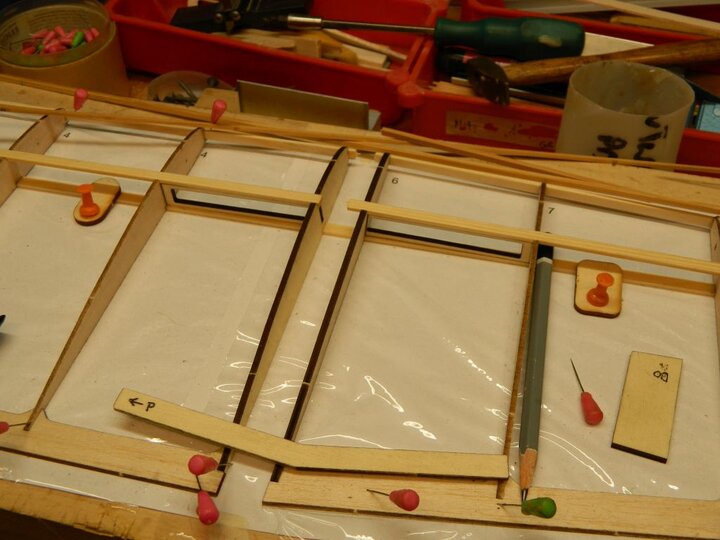

Dźwigary 2x sosna 6x2, natarcie sosna 5x2 na to balsa 4 mm. Reszta na formatkach.
CDN


Załączniki:
DSCN7066S.jpg [ 166.4 KiB | Przeglądany 280 razy ]
DSCN7067S.jpg [ 157.62 KiB | Przeglądany 280 razy ]
DSCN7068S.jpg [ 172.41 KiB | Przeglądany 280 razy ]
DSCN7069S.jpg [ 170.76 KiB | Przeglądany 280 razy ]
DSCN7070S.jpg [ 159.08 KiB | Przeglądany 280 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 23 paź 2025, o 21:26
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
STATECZNIK POZIOMY.

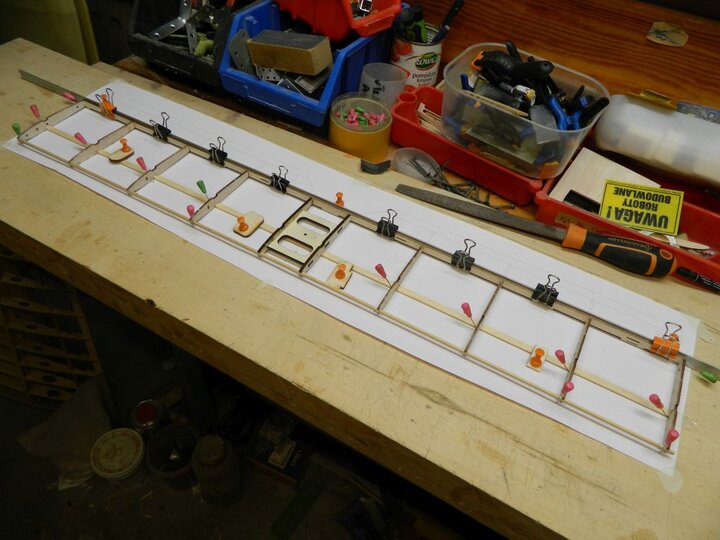

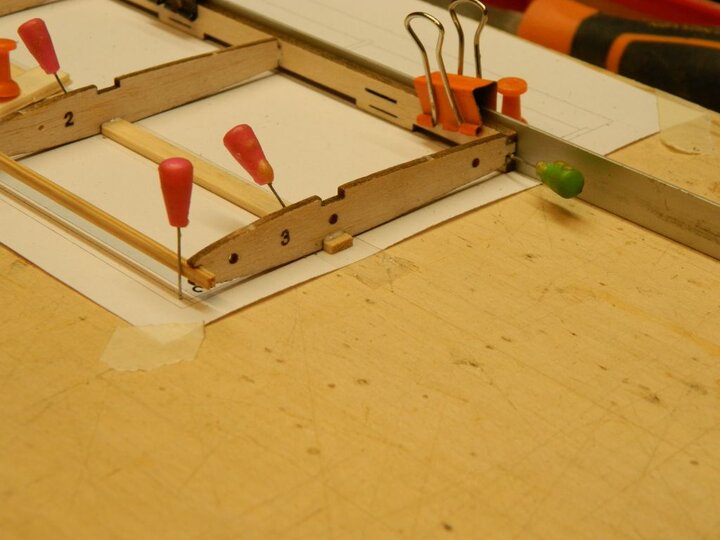

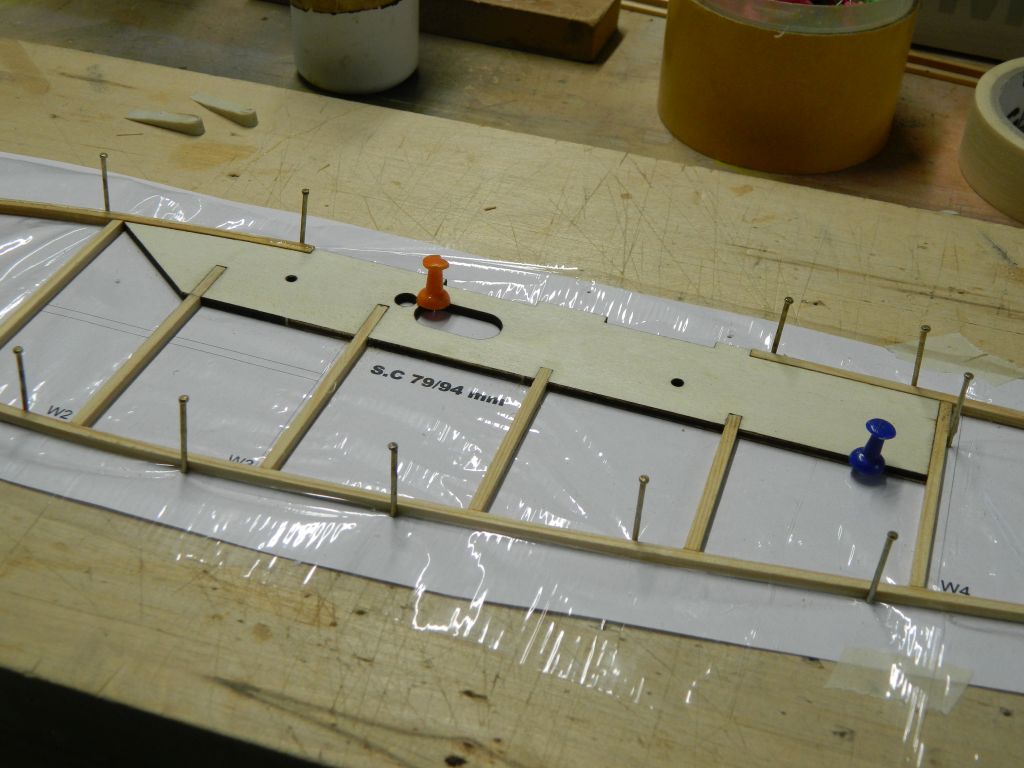

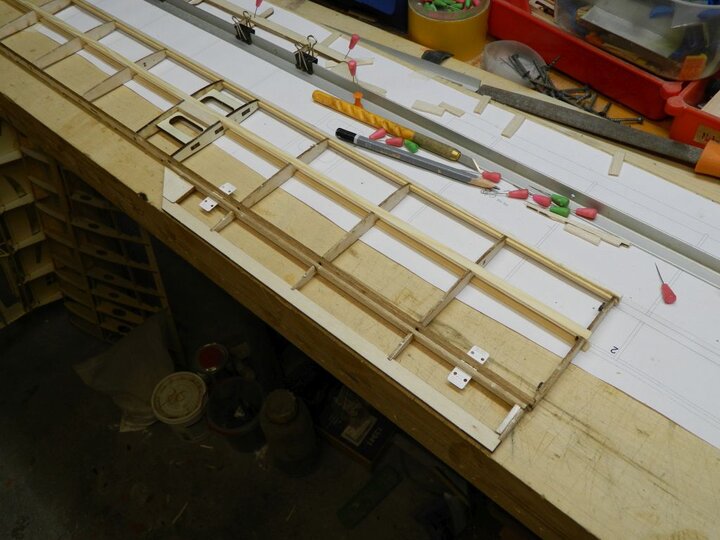

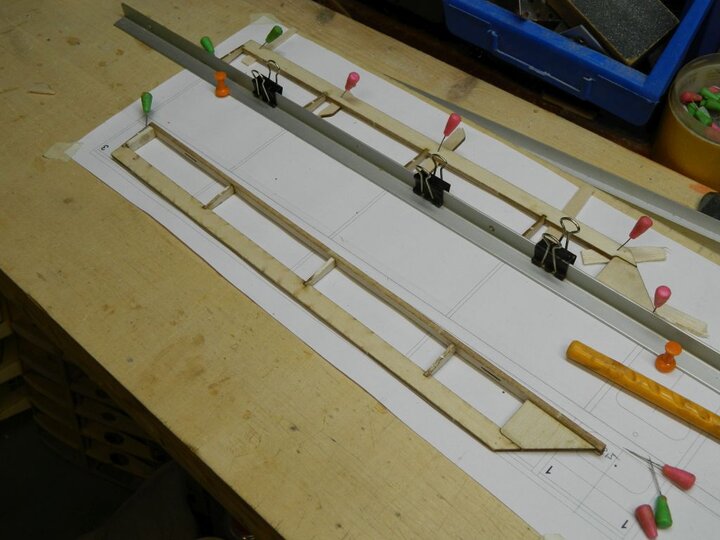

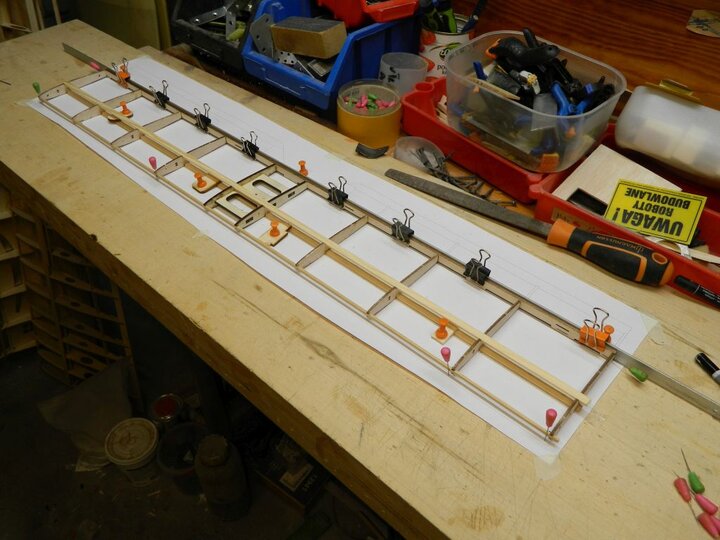

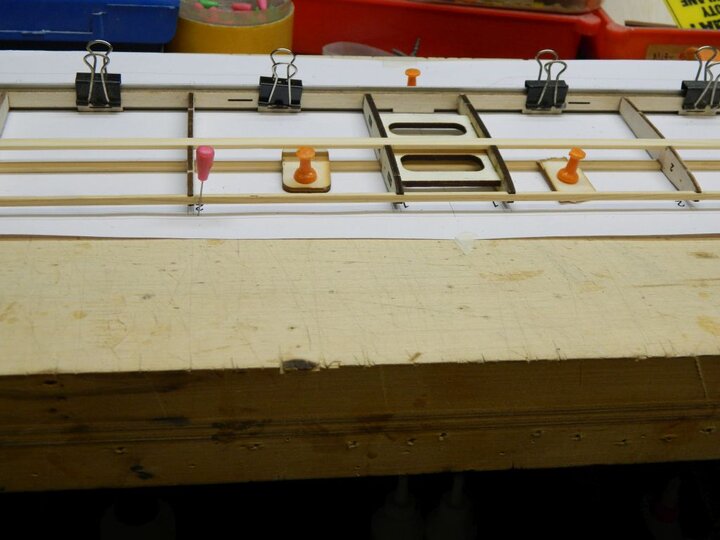

Dźwigary sosna 2x6 x2, natarcie sosna 3x2 na to balsa 3 mm. Reszta na formatkach podobnie jak ster wysokości.
Właściwie sklejanie zakończone. Nie będę wspominał o sklejeniu obu części płata, dorobieniu paru brakujących elementów /pokrywa kabiny, orczyki, połączenie połówek steru wysokości/, oszlifowaniu wszystkiego, oklejeniu itd/itp. Postaram się w swoim czasie pokazać jak ja to zrobiłem, pokazać zrobiony model i podzielić się wrażeniami z oblotu, który mam nadzieję odbędzie się za około dwa-trzy tygodnie.


Załączniki:
DSCN7080.jpg [ 173.25 KiB | Przeglądany 261 razy ]
DSCN7081.jpg [ 136.14 KiB | Przeglądany 261 razy ]
DSCN7082.jpg [ 177.64 KiB | Przeglądany 261 razy ]
DSCN7083.jpg [ 141.87 KiB | Przeglądany 261 razy ]
DSCN7084.jpg [ 156.1 KiB | Przeglądany 261 razy ]
DSCN7085.jpg [ 169.1 KiB | Przeglądany 261 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: dzisiaj, o 11:42
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg

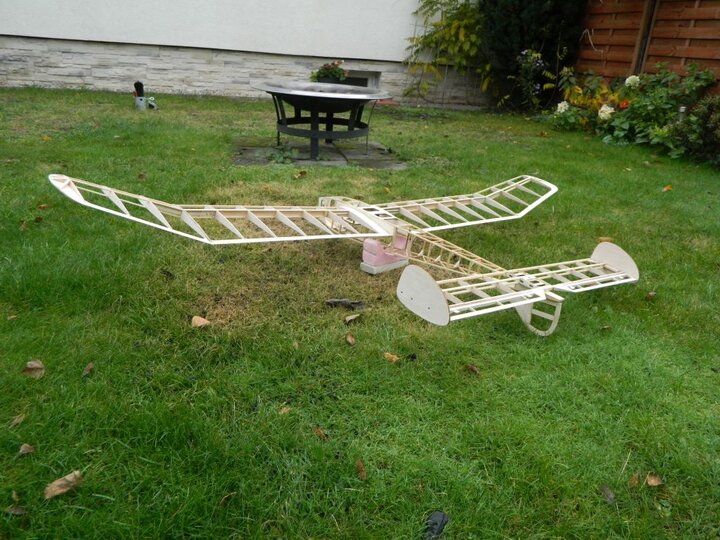

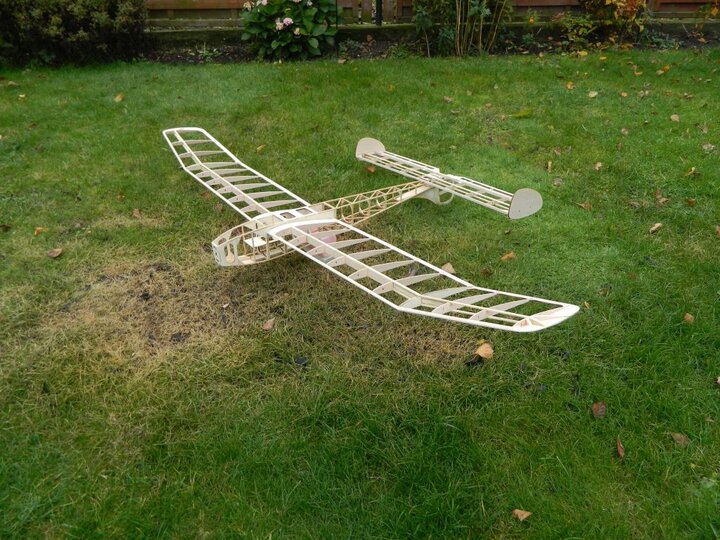

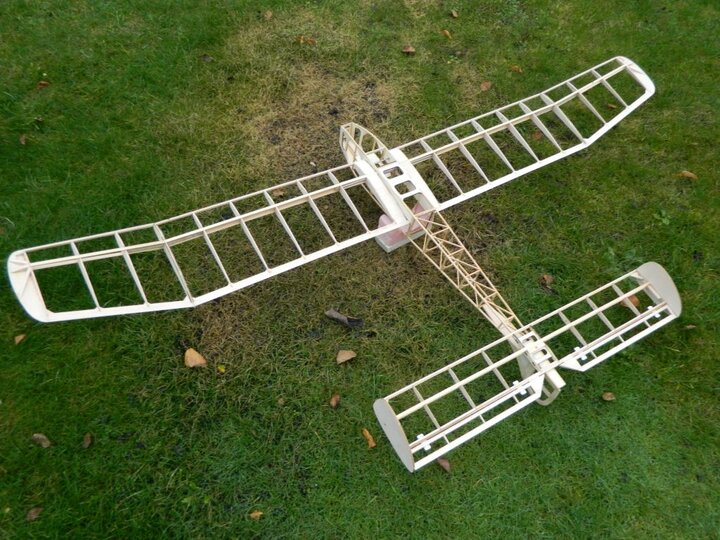

Szybowiec zbudowany. Pozostał montaż wyposażenia i oklejenie. Zjednoczona będzie oklejona folią Oralight - skrzydła, statecznik poziomy, ster kierunku, vliesem kadłub i statecznik pionowy. Na razie waga tego co na zdjęciach to 260 g.
