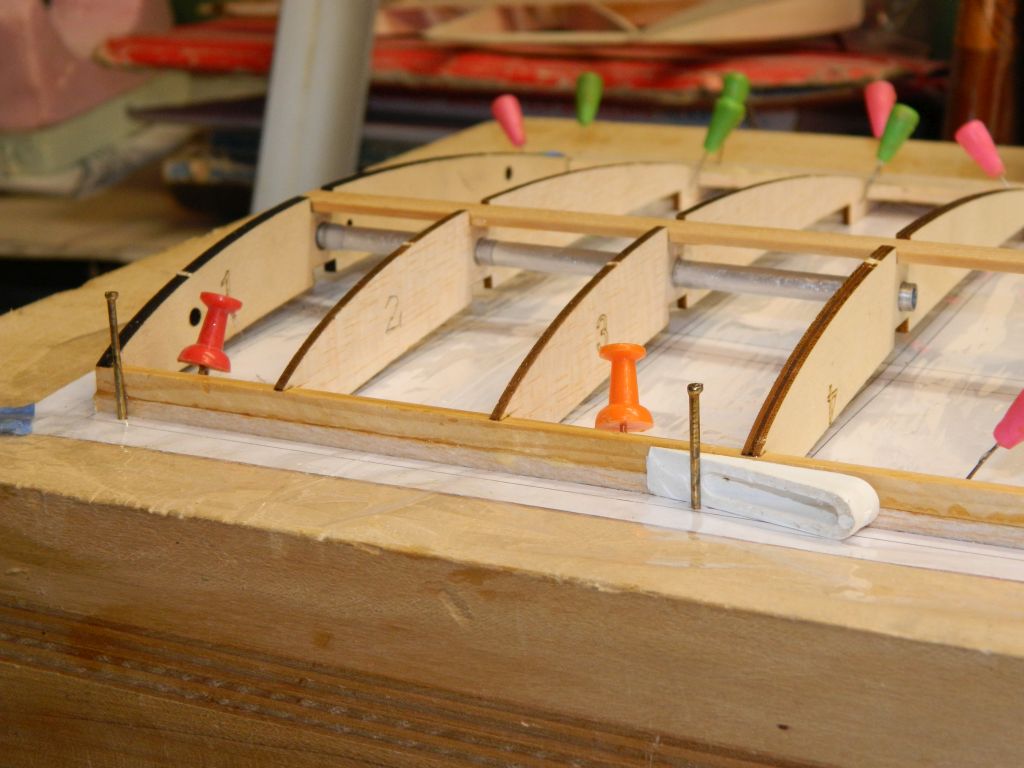

Na początek zdjęcie wklejonej rurki łącznika w płacie, jakoś wcześniej mi gdzieś się zapodziało .

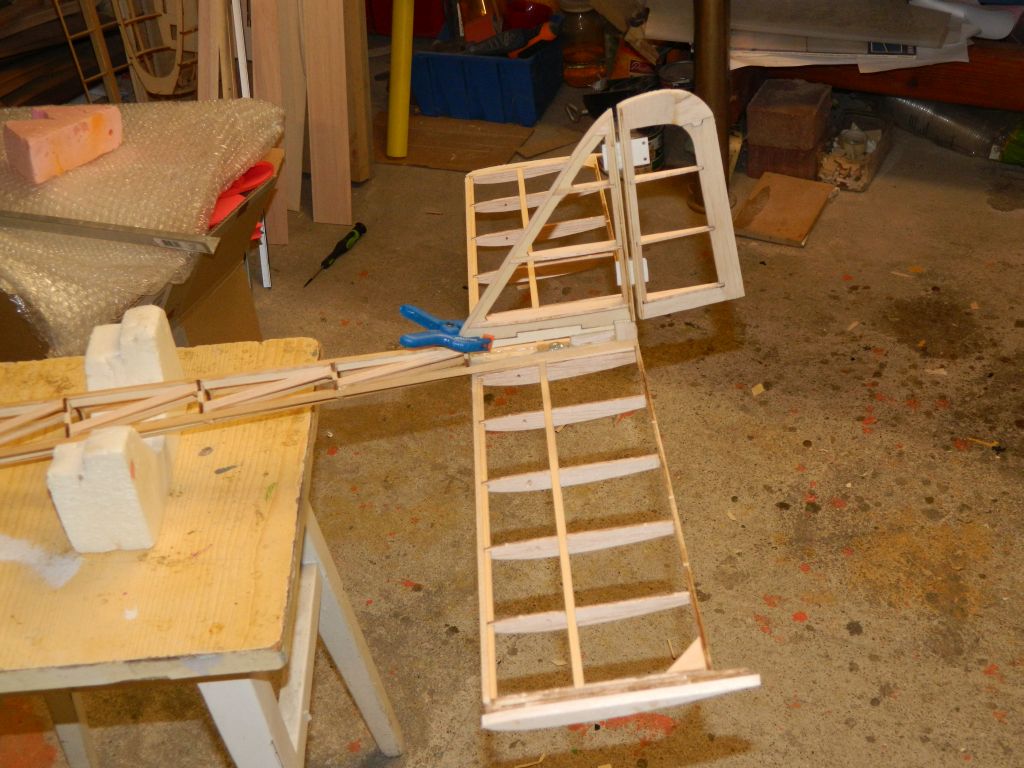

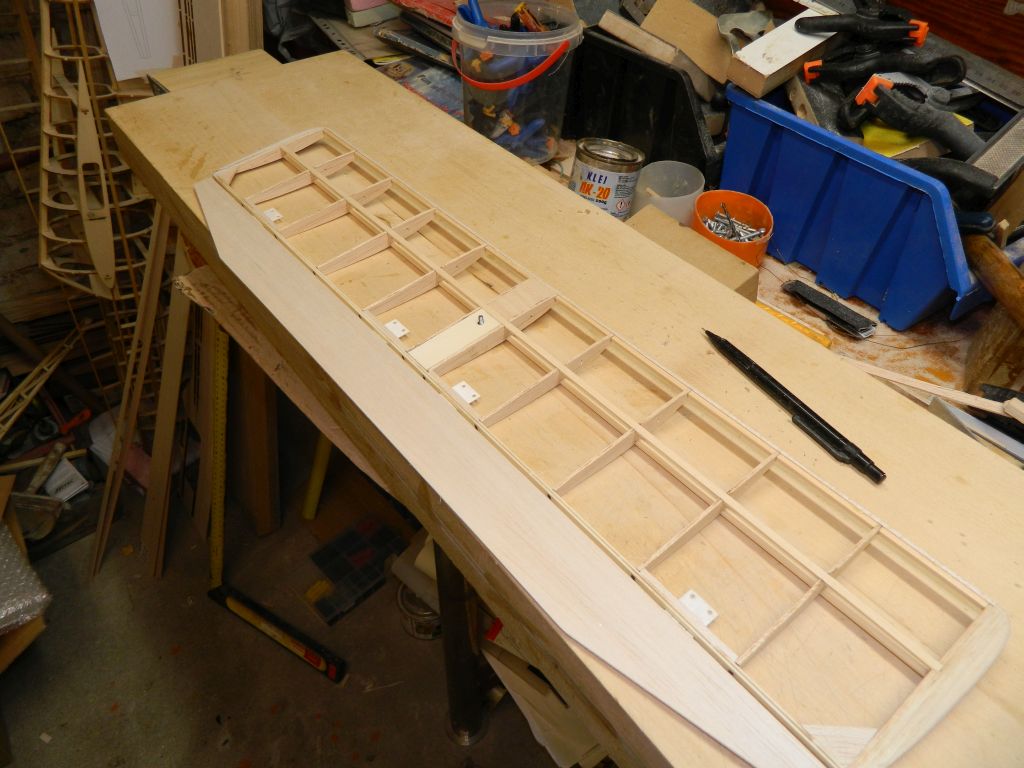

Ostatni element modelu, statecznik pionowy ze sterem. Na fotkach złożony na "sucho", ale wszystko pasuje, wystarczy skleić. Właściwie to koniec "instrukcji montażu". Oczywiście jeszcze dużo pracy przy szybowcu, wspomnę tylko o przekładkach między dźwigarami, wszelakich wzmocnieniach/wypełnieniach itp/itd. Jednak to już każdy budujący robi po swojemu, przedstawię swoje rozwiązania, jednak nie są one obligatoryjne, to tylko mój sposób, moja wizja budowy tego modelu. Będę to opisywał i pokazywał.
Najważniejsze dla mnie, że można oddać plik do cięcia, wszystkie błędy poprawione, formatki wyczyszczone . No cóż. Sklejanie modelu powinno być przyjemnością .
Jednocześnie otwieram wątek. Mam nadzieję, że to co dotychczas opisałem jest w miarę dobrą 'instrukcją montażu", jeżeli coś jest słabo wytłumaczone proszę o zwrócenie mi uwagi.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

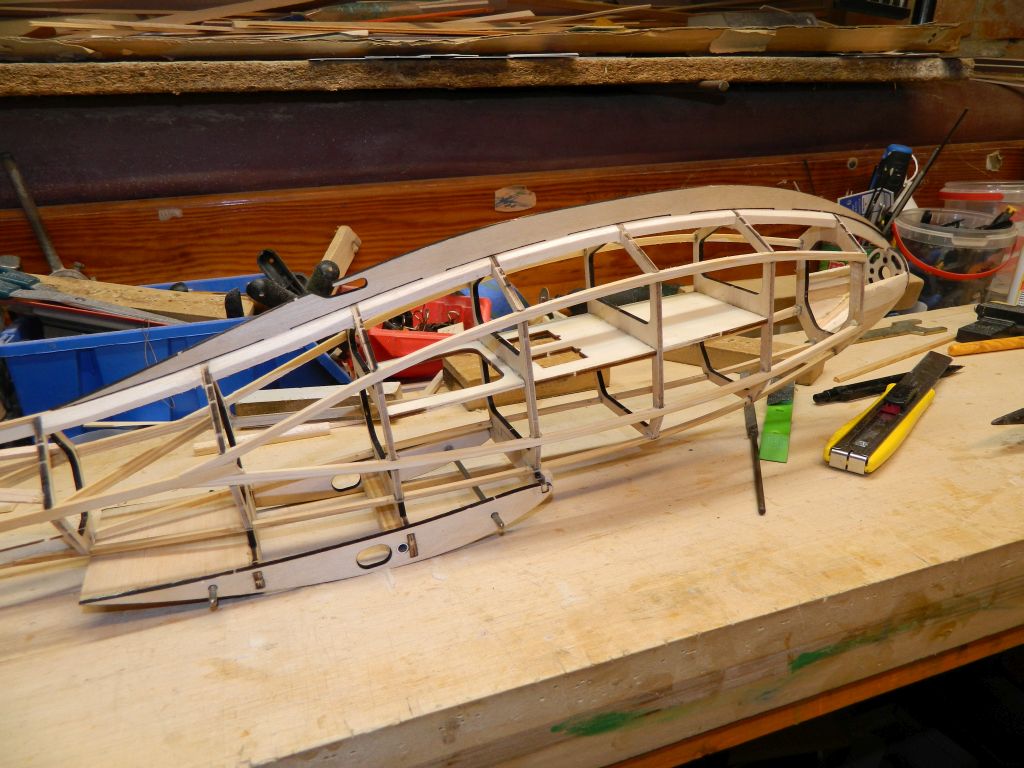

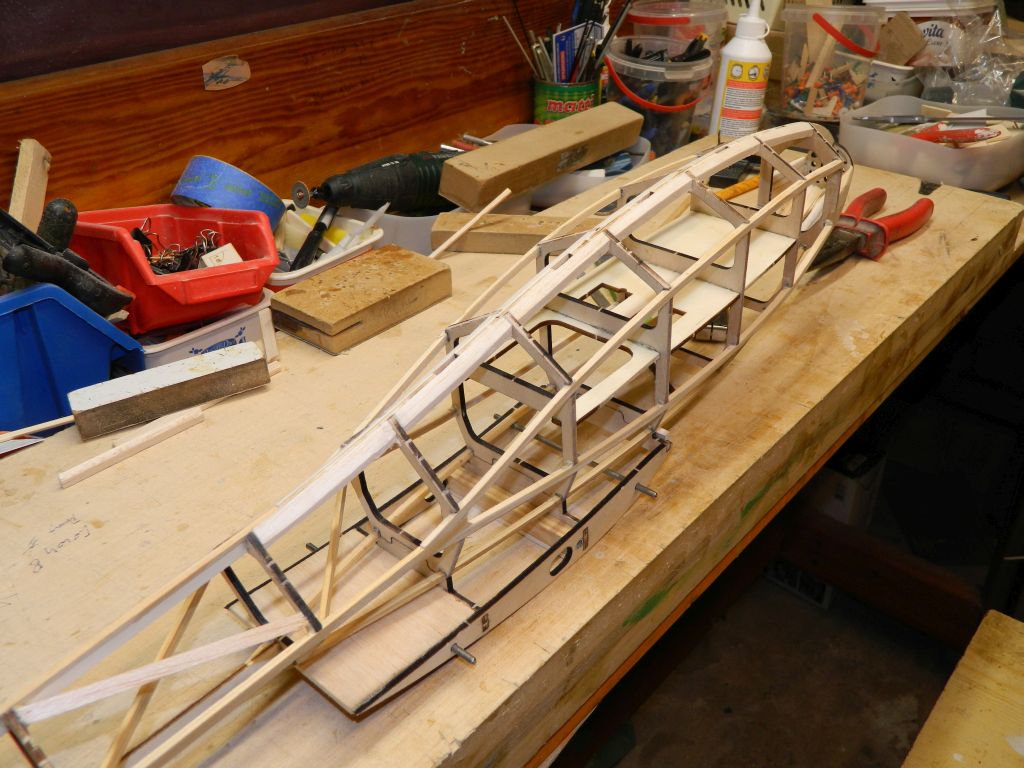

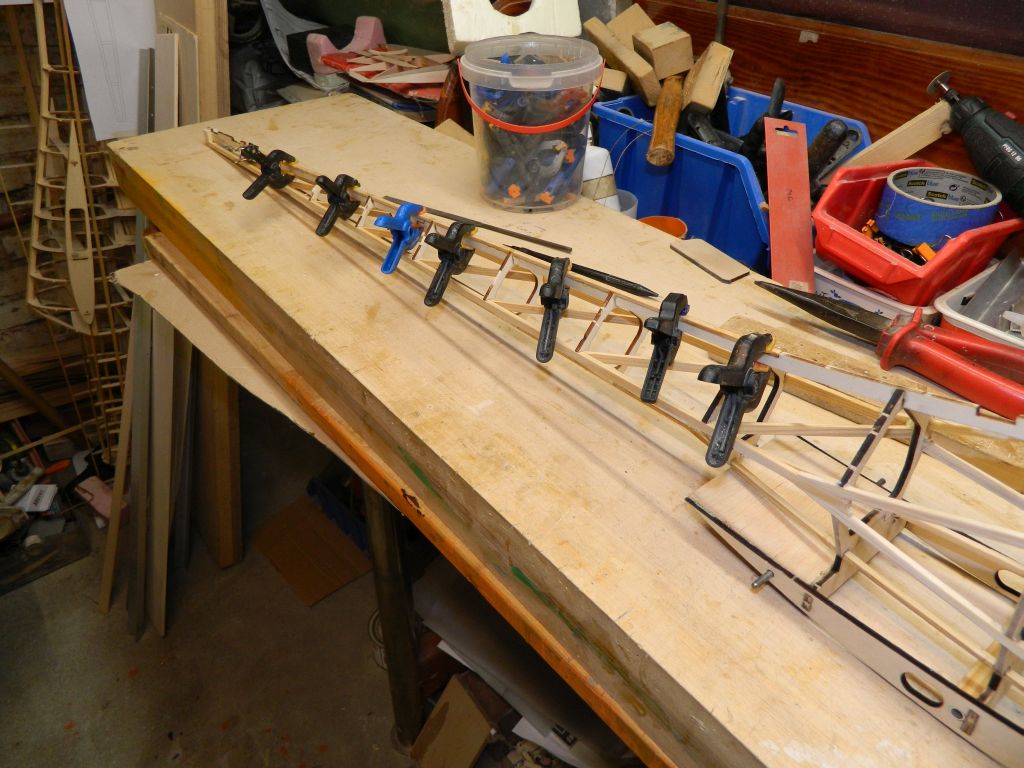

Wracam do kadłuba. Oddzieliłem go od stelaża montażowego. Należy uważać przy odcinaniu wręg z balsosklejki, dwie czy trzy delikatnie uszkodziłem. Powinny być mniejsze mostki, ale tak zostawię, nauczka na przyszłość. Do dolnej listwy ze sklejki przykleiłem listwę sosnową 2x3. Od strony statecznika należy ją fazować.
W części ogonowej, tak od spływu skrzydeł do końca kadłub jest wiotki. Zastanawiam się jak się pozbyć braku sztywności. Jedyne co przychodzi mi do głowy to dodatkowe rozpórki ukośne między wręgami.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

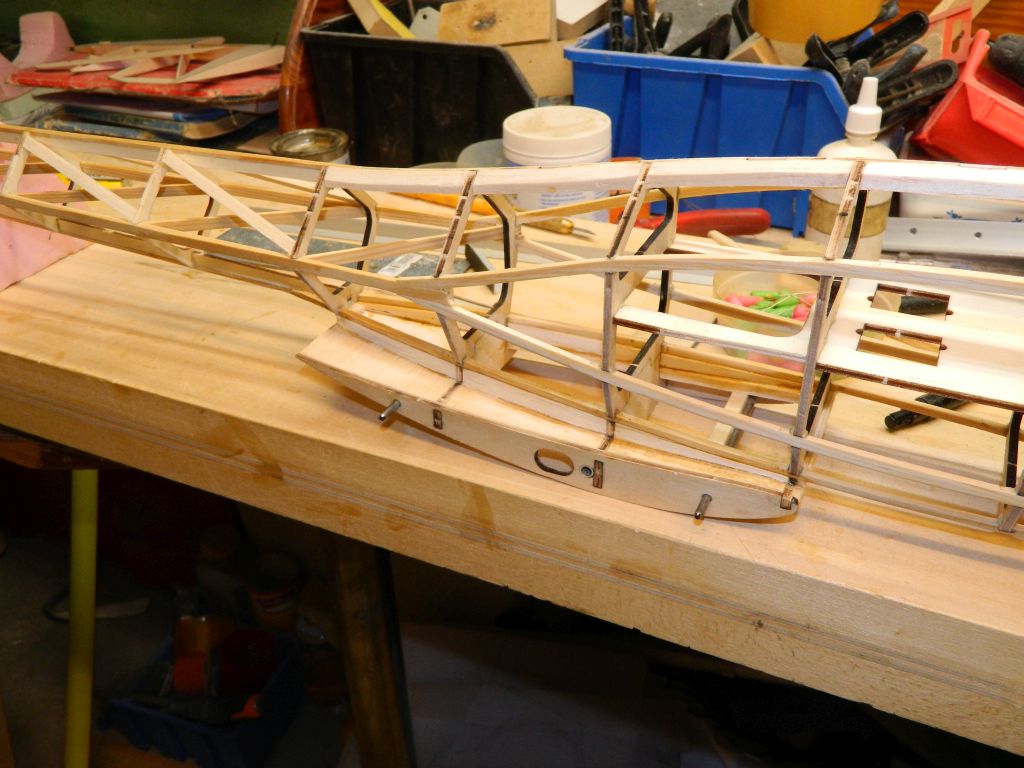

Wkleiłem kawałki balsy 5 mm wzdłuż dolnej podłużnicy, tam gdzie będzie płoza. Przymiarka oczywiście płozy.
Jeszcze nie wiem czym pokryję spód kadłuba w tym miejscu, ale taka podstawa będzie idealna , czy to pod folię czy też sklejkę.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

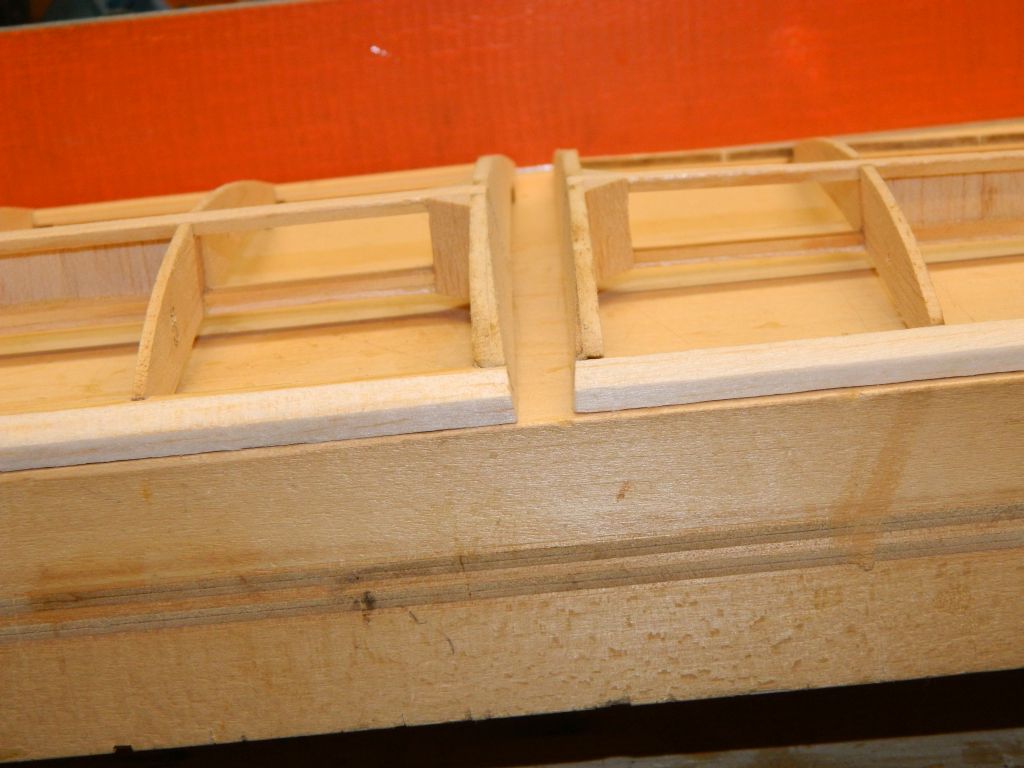

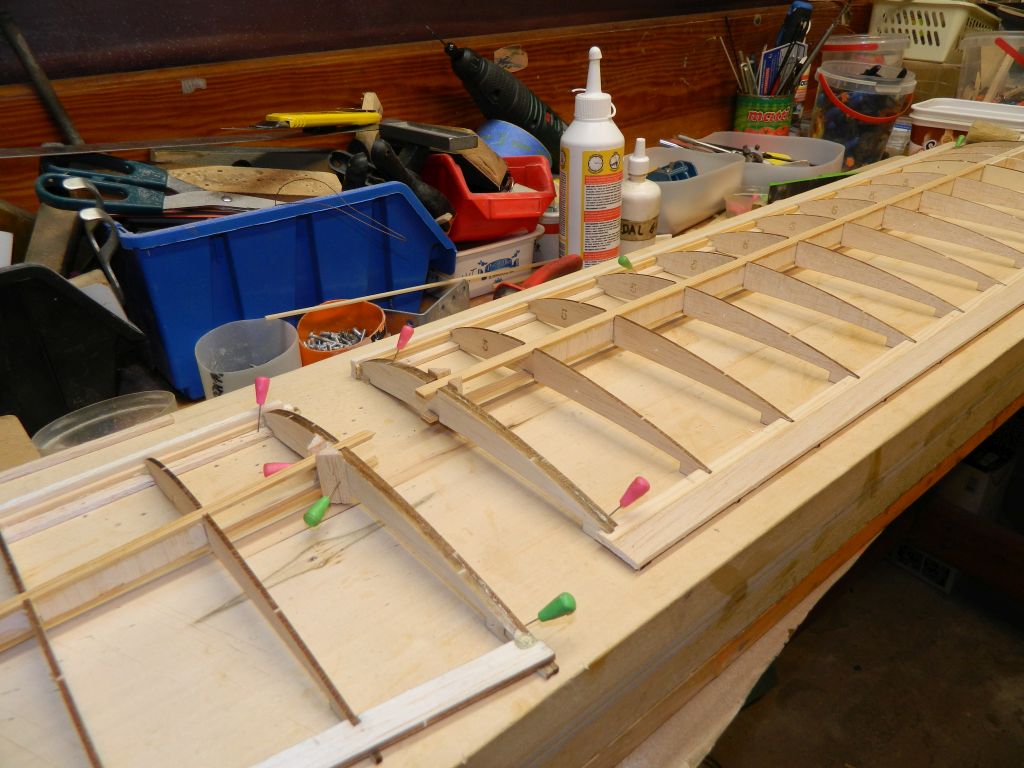

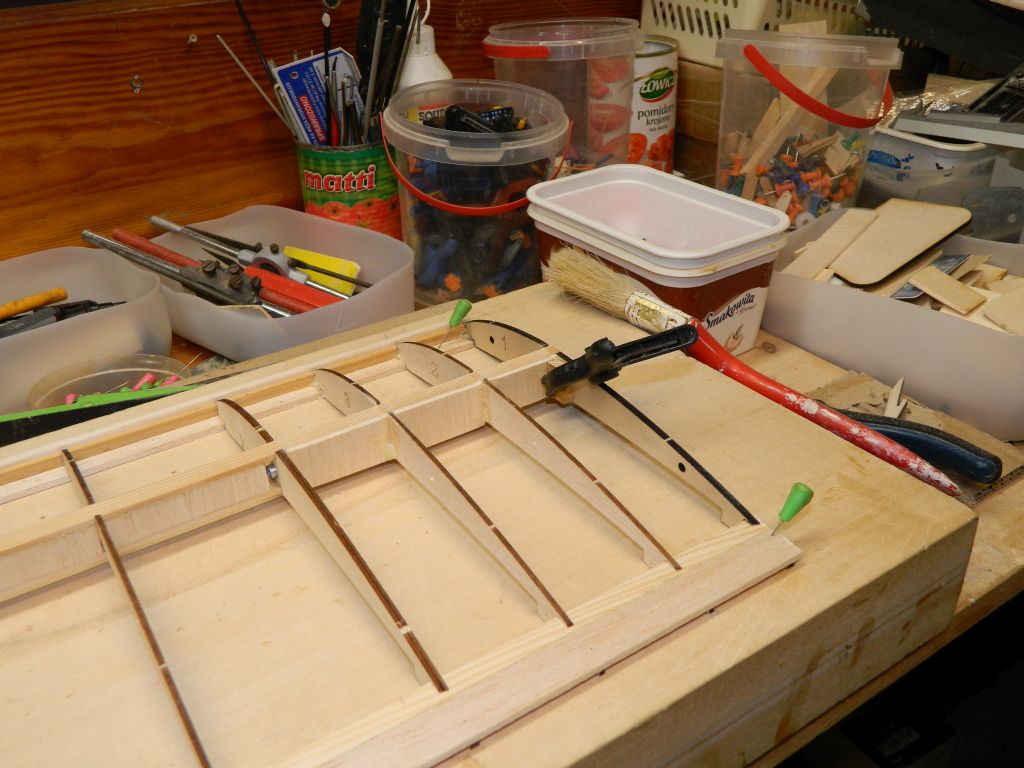

Skrzydła ciąg dalszy. Wkleiłem przekładki między dźwigarami, balsa 2 mm. W części gdzie jest rurka łącznika przekładki doklejone do czoła dźwigarów. Kawałek listwy sosnowej między dźwigary na wylocie rurki, zabezpieczenie przed przesuwaniem się łącznika. Podobny kawałek sosny w miejscu wkręcenia haczyka w żebro nr 1. Ostatniej przekładki w centro i pierwszej w uchu nie wklejamy, tam będzie łącznik sklejkowy. Wzmocniłem połączenie, ostatniego żeberka w centro i pierwszego w uchu z dźwigarami, balsowymi listwami trójkątnymi.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

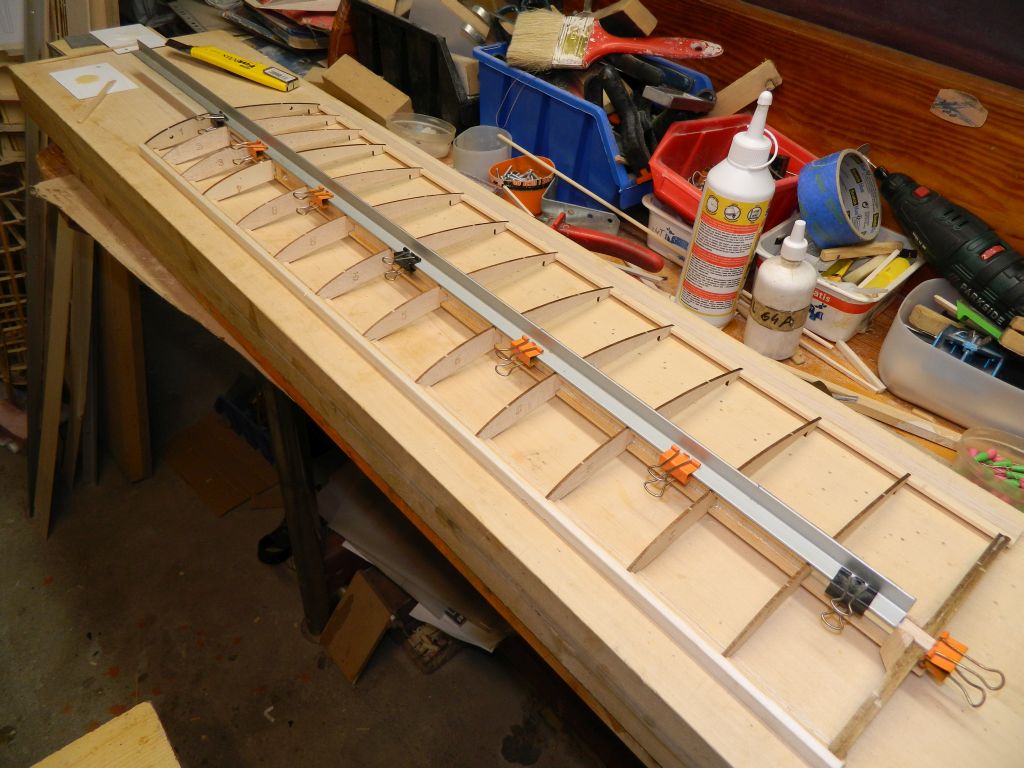

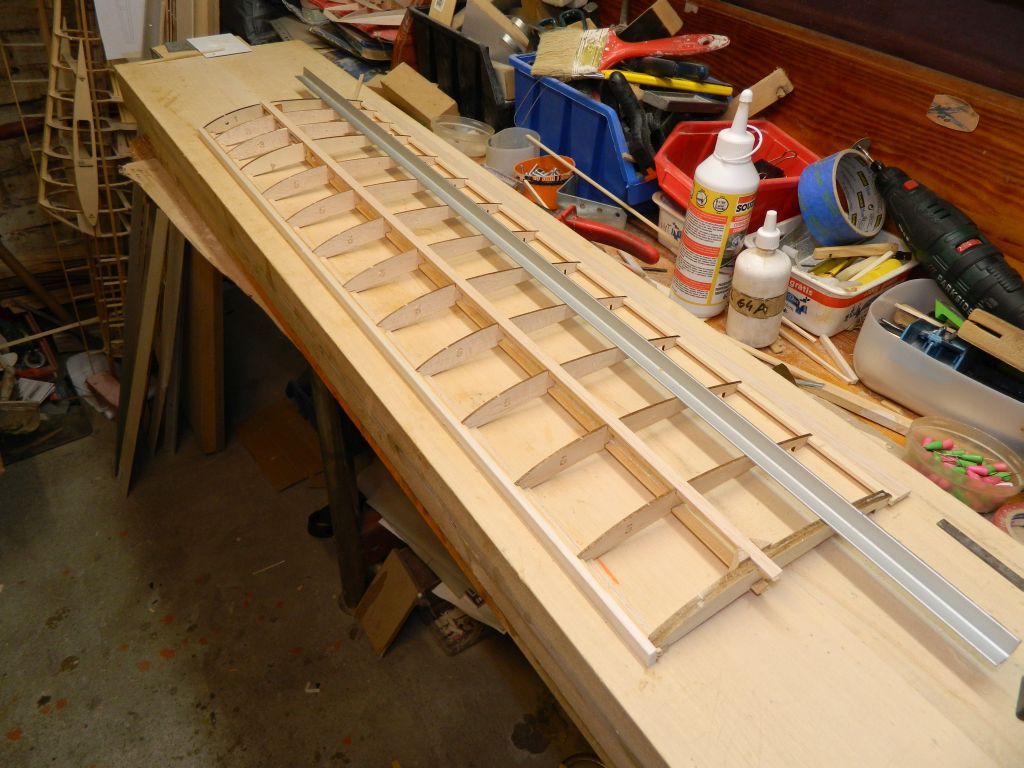

Na dźwigary przykleiłem listwy balsowe 1,5x8 mm. W uszach będzie tak samo - balsa 1,5x5. Zostaną one później wyszlifowane do obrysu profilu.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

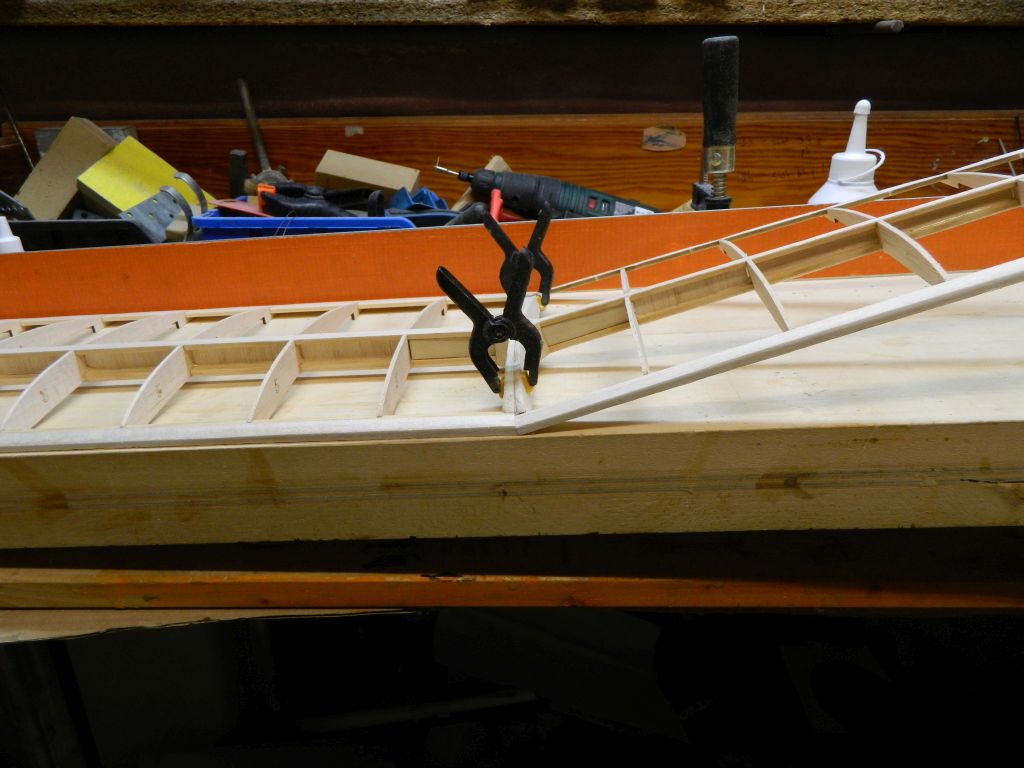

Po wstępnym oszlifowaniu skrzydła przyszedł czas na przymiarkę centra do ucha. Wznios uszu to 16 stopni, w stosunku do centro. Należy zeszlifować żeberka przejściowe , z widoku z przodu, o 8 stopni. Następnie wykonałem otwory na łącznik.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

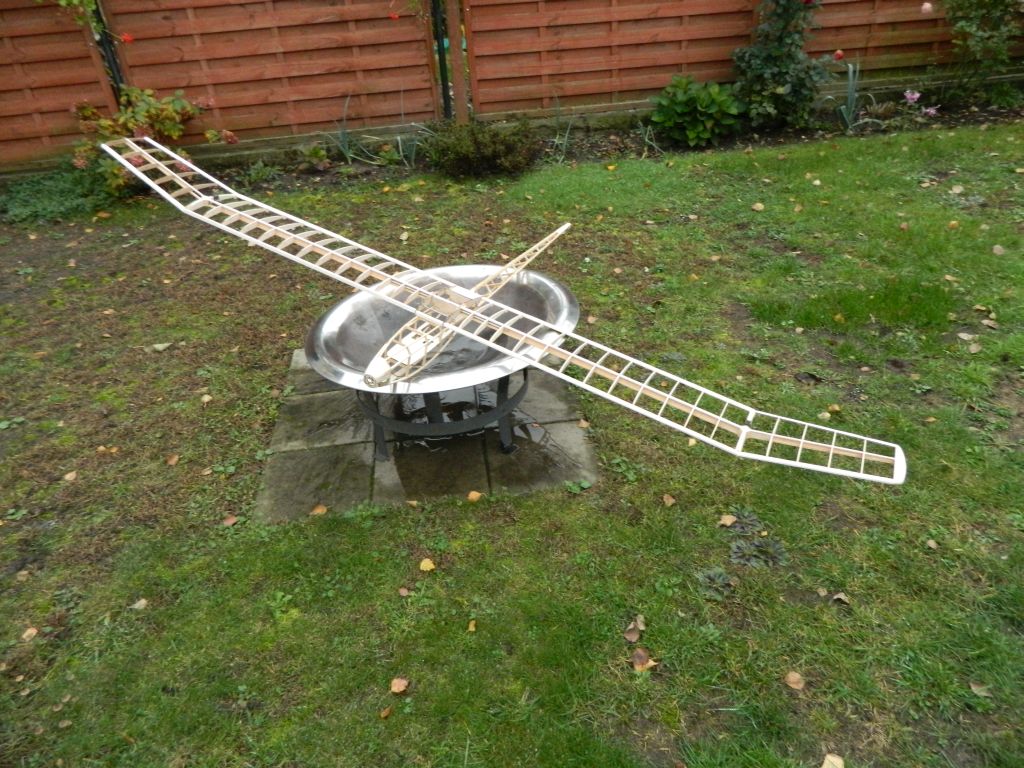

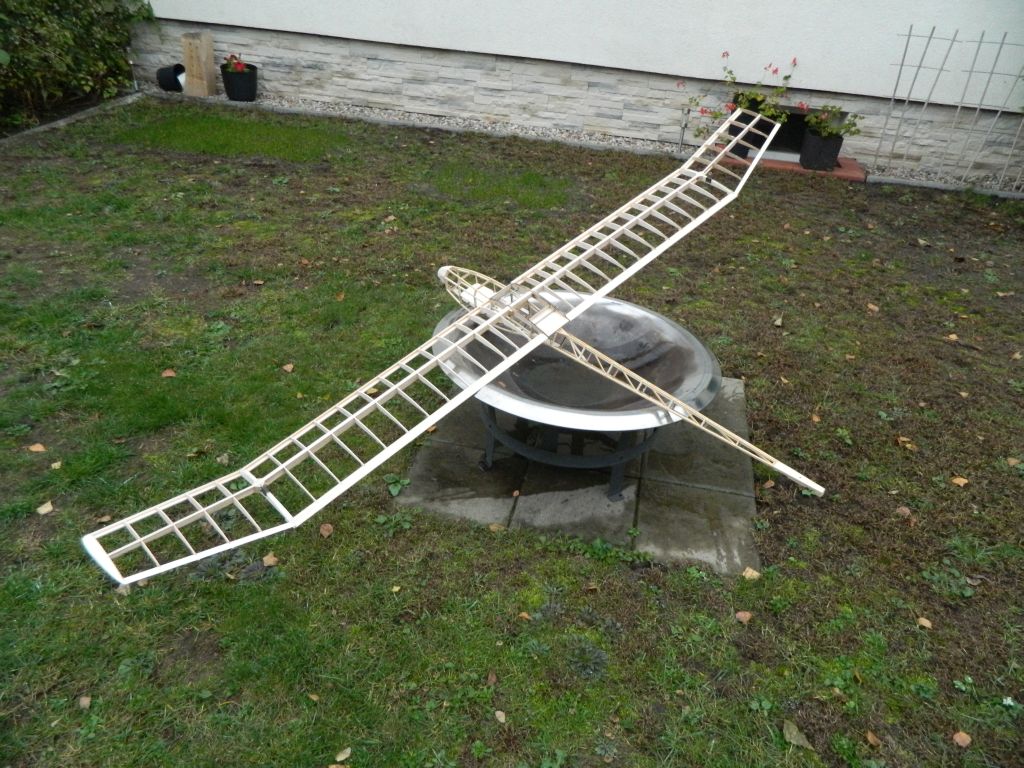

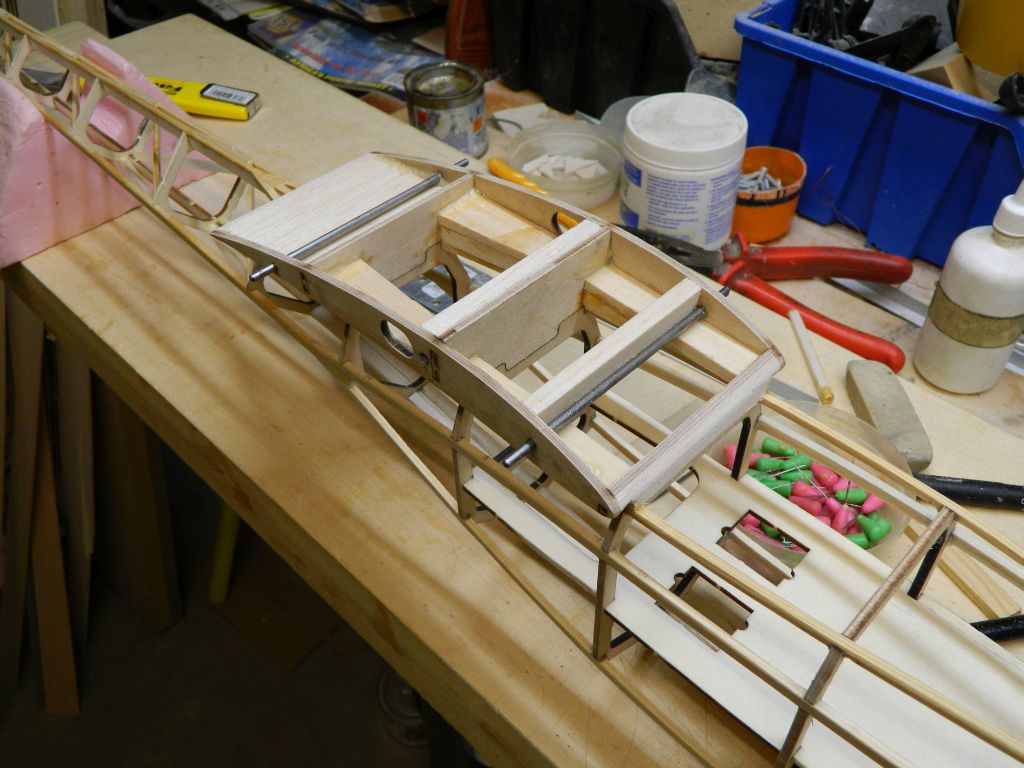

Oba skrzydła jeszcze w częściach, ale można zrobić małą przymiarkę z kadłubem.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

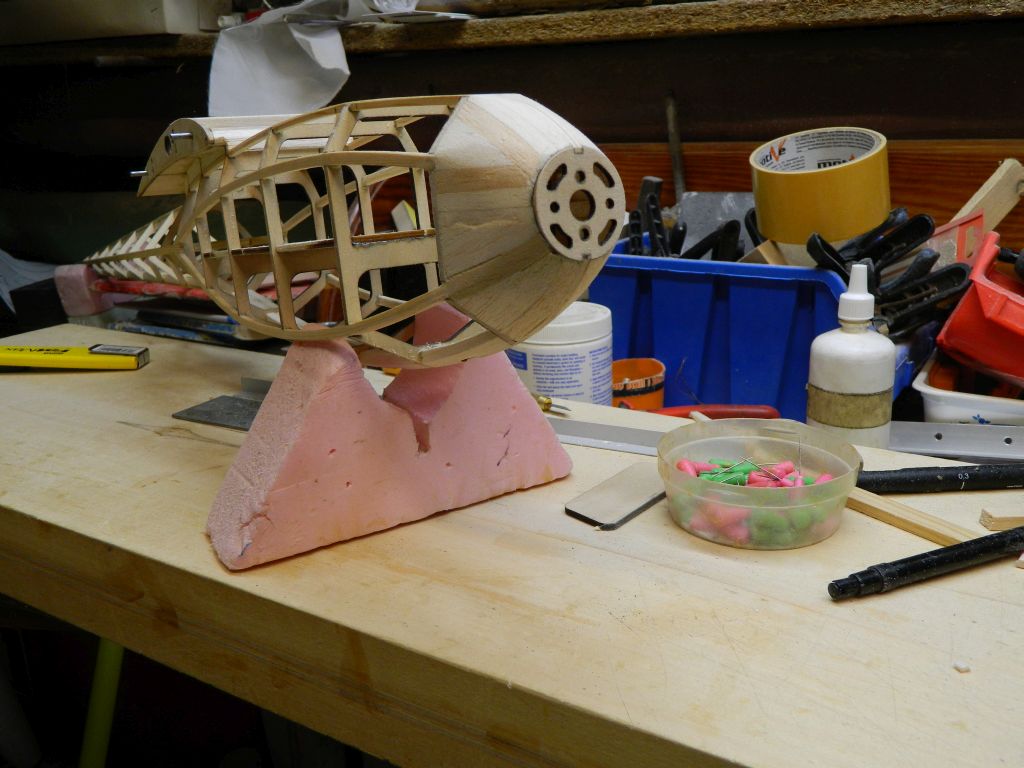

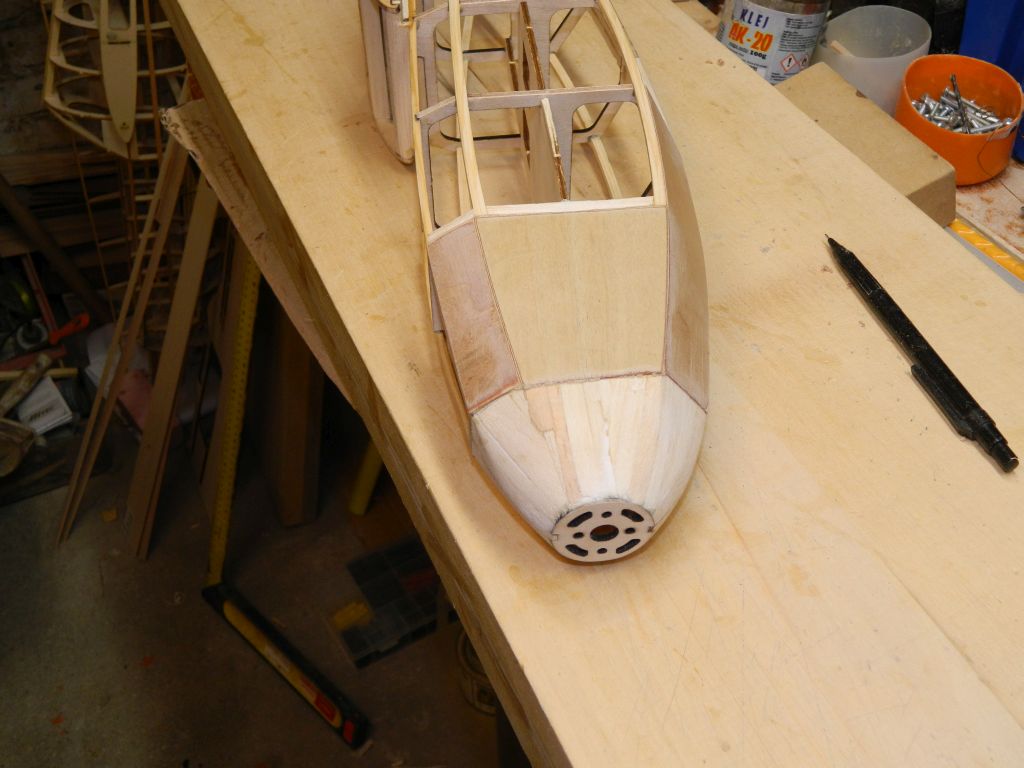

Kilka ostatnich dni spędziłem nad tym co uważam za najtrudniejszy moment budowy szybowca. Zająłem się oprofilowaniem centro na kadłubie i obudową przodu kadłuba, przejście z wielokątu na okrąg. Nie będę się wdawał w jakieś opowieści, każdy kto buduje modele ma swoje sposoby, nie mniej jednak chciałbym zwrócić uwagę na to, że przy przyklejaniu balsy do wręgi silnikowej mamy mało miejsca. Wręga ma 32 mm średnicy, silnik, w moim przypadku, 30 mm. Należy uważać aby zbytnio nie "zabrudzić" wręgi od wewnątrz, może to utrudnić właściwe przykręcenie silnika do wręgi. Reszta na zdjęciach.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

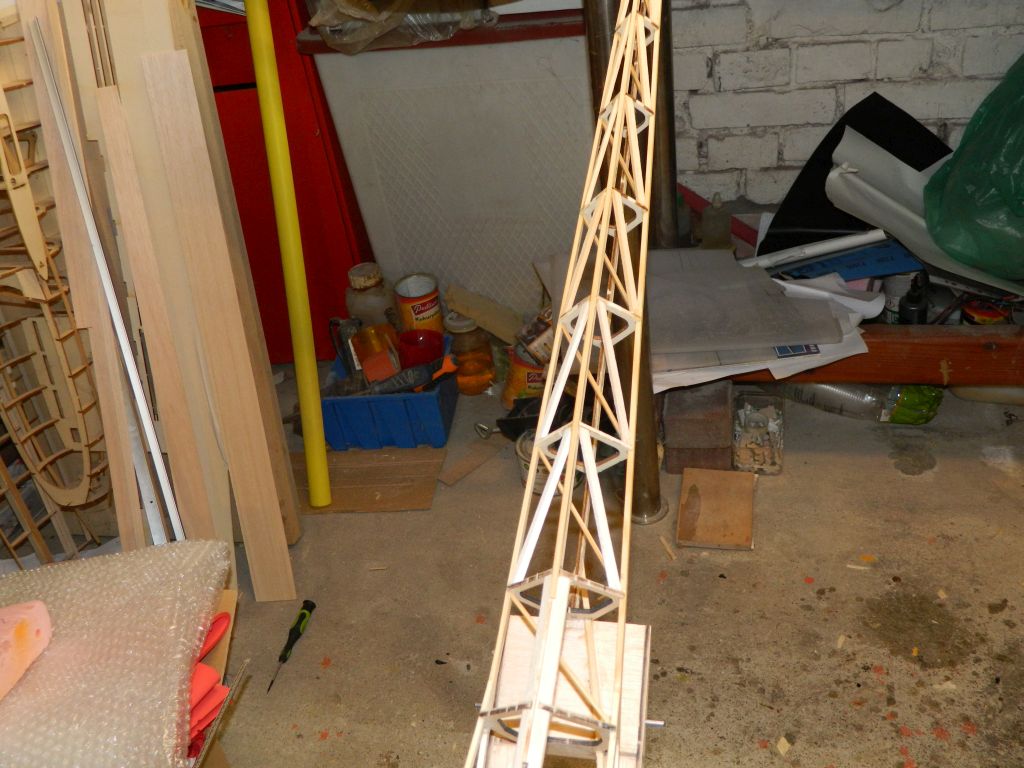

Wzmocniłem tył kadłuba. Wkleiłem ukośne rozpórki od spodu kadłuba z balsy 3 mm. Jest wyraźna poprawa, ale szału nie ma. Liczę że pokrycie doda trochę sztywności. Statecznik pionowy ze sterem gotowy do krycia.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Kilka dni przerwy w relacji, bynajmniej nie oznaczało to, że nic się nie działo.

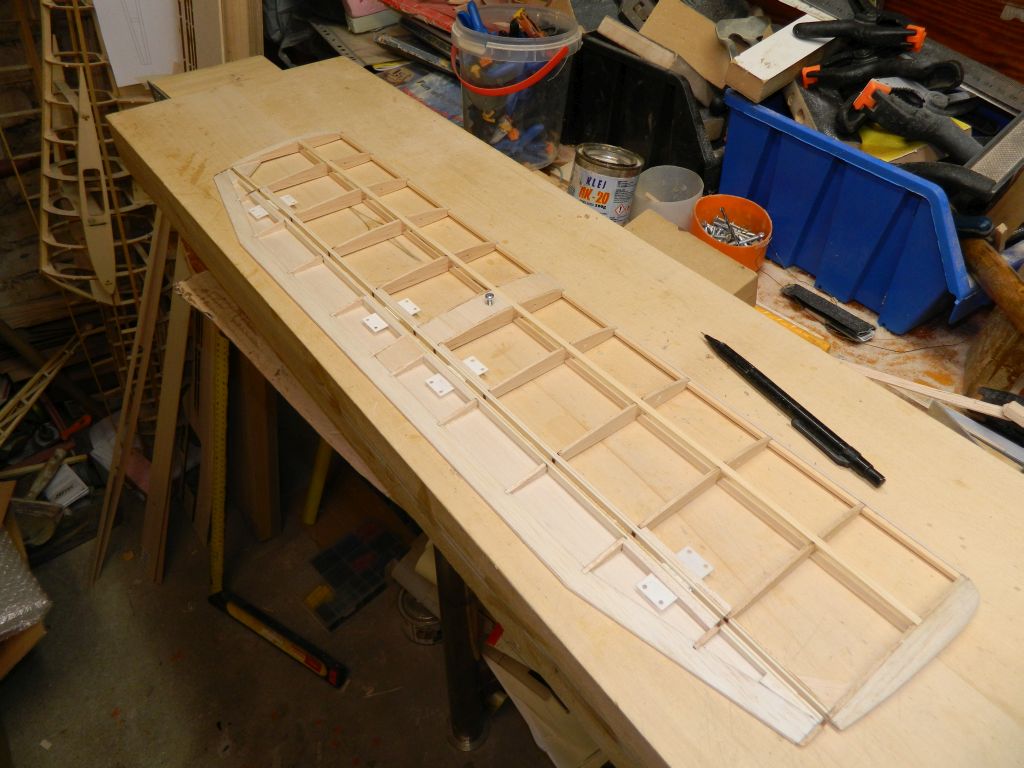

Zbyt mocno szlifowałem ster wysokości, spływ zmienił się właściwie w bibułę, no kiszka. Robić nowy?. Jak to naprawić?. Chwila namysłu, mam kawałek balsy 0,8 mm, podkleję od spodu, będzie mocniej, stabilniej itd. Aerodynamika jest dla mnie mniej ważna. Jak pomyślałem tak zrobiłem. Co mogę doradzić kolegom którzy będą budować model? Wykorzystajcie dźwigarek z formatki, doklejcie do niego kawałek balsy 5 mm i szlifujcie do obrysu, albo szlifujcie to co jest na formatkach delikatnie.
Oklejam przód kadłuba sklejką 0,6 mm.
