"Wicherek 15" w wersji szybowcowej. Wspominałem w wątku obok, tak na rozgrzewkę ;) .
Kilka szczegółów konstrukcji.
Model narysowany zgodnie z planami oryginału. Konstrukcja Wicherka balsowo-sosnowo-sklejkowa. Jest kilka zmian, raczej drobnych, wpływających na sposób montażu i wykorzystujących obecne materiały /sklejka balsowa/. Szybowiec na lekko wydłużony przód kadłuba /ok 3 cm/, zmienione mocowanie statecznika poziomego /śruba M3/ , powiększony statecznik pionowy i oczywiście wydzielone stery /SK i SW/. To główne zmiany.
Rozpiętość 205 cm, profil płata Aquila, profil statecznika poziomego naca0009.

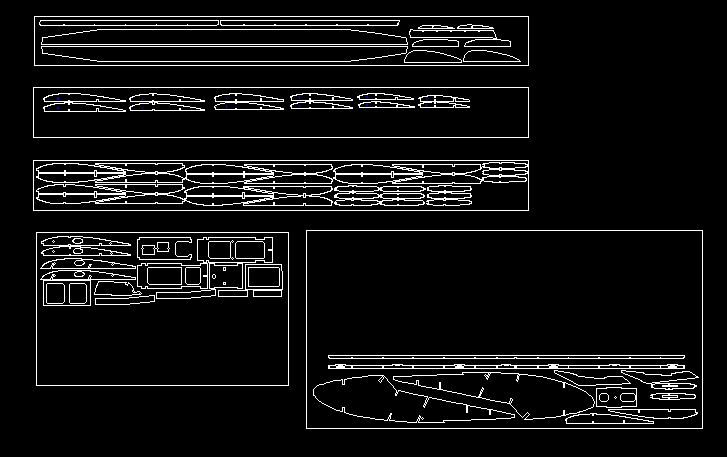

Formatki zrobione, także można wycinać. Niżej zrzut z ekranu - formatki i dołączam plany warsztatowe w skali 1:1 w formacie A0 /pdf/.


Załączniki:
Wicherek 15 szyb plany A0.pdf [78.91 KiB]
Pobrany 641 razy
W15 szybowiec2.jpg
W15 szybowiec2.jpg [ 114.39 KiB | Przeglądany 19505 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 10 lis 2022, o 15:47
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Wicherek w wersji szybowcowej wycięty. Można drukować plany i brać się powoli za budowę modelu.


Załączniki:
DSCN6213.jpg [ 150.9 KiB | Przeglądany 19394 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 16 lis 2022, o 15:24
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Kontrola części. Złożyłem przód kadłuba, bez kleju. Wszystko pasuje. No powiedzmy, że pasuje. Są dwa babole.
Pierwszy to zła szerokość sklejkowych elementów w nasadzie płata. To jest część którą dodałem. Drugi to nie pasujące wpusty w części centralnej poziomego. Obie wpadki nie wpływają na montaż, jednak nie po to się rysuje/wycina żeby szaleć z pilnikiem później :lol: . Już poprawiam.
W półce na serwa przewidziałem otwór na pakiet zasilający /4xAA NiMh kostka/, tak aby dobrze był umiejscowiony i nie przesuwał się.


Załączniki:
DSCN6232.jpg [ 147.56 KiB | Przeglądany 18805 razy ]
DSCN6230.jpg [ 143.97 KiB | Przeglądany 18805 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 2 gru 2022, o 14:05
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Jedna kratownica zrobiona, na niej zaczynam budowę drugiej. Na razie bez uwag.


Załączniki:
DSCN6240.jpg [ 143.4 KiB | Przeglądany 18428 razy ]
DSCN6241.jpg [ 141.07 KiB | Przeglądany 18428 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

pepcio
Post: 4 gru 2022, o 10:43
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 794
Lokalizacja: Elbląg
Ładnie. Bardzo ładnie. Kiedyś zbudowałem taką wersję ale wyszła trochę ciężko. Nie było wtedy balsy i model pokryty był papierem pakowym. Jednak frajda była ze startami ze sznurka.
Proponowałbym pokryć go folią transparentną. Zawsze mocniejsza od japonki a i ciężar nie wiele większy. Ta fotka z "Miniaturowego Lotnictwa" była moją aspiracją przy budowie. ;) :lol:
Załącznik:
IMG20221204091356.jpg [ 616.57 KiB | Przeglądany 18359 razy ]

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek
Na górę
 Wyświetl profil

milo
Post: 5 gru 2022, o 22:53
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
pepcio 11 pisze:
Ta fotka z "Miniaturowego Lotnictwa" była moją aspiracją przy budowie. ;) :lol:

A czyją nie była..... :lol:

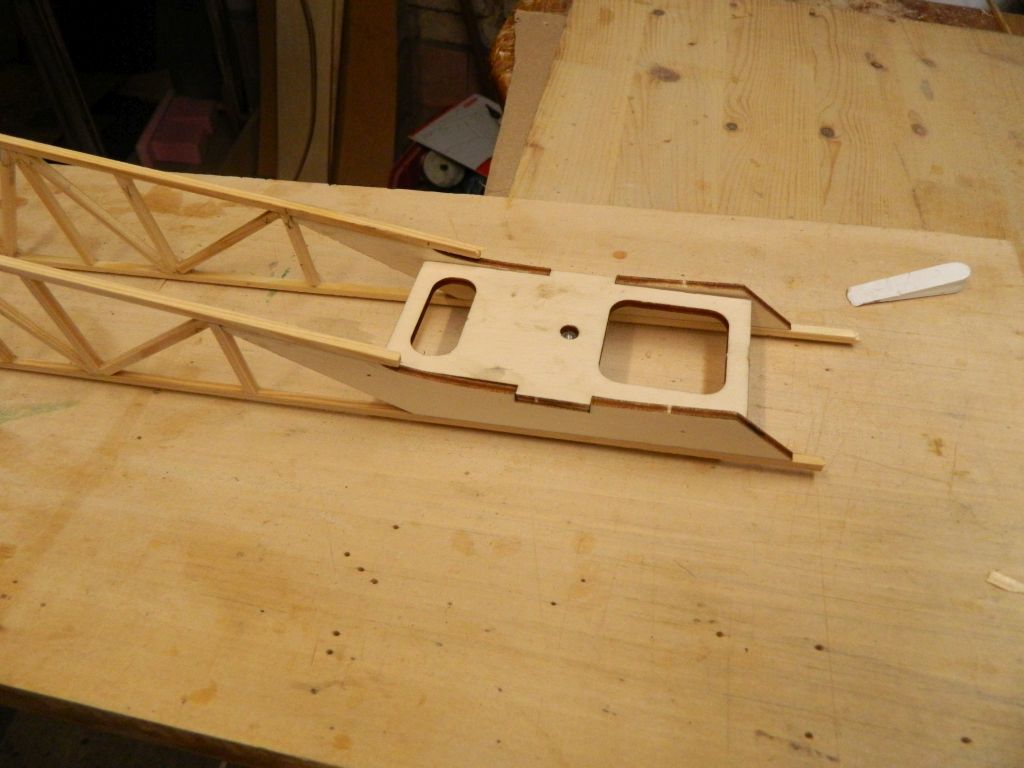

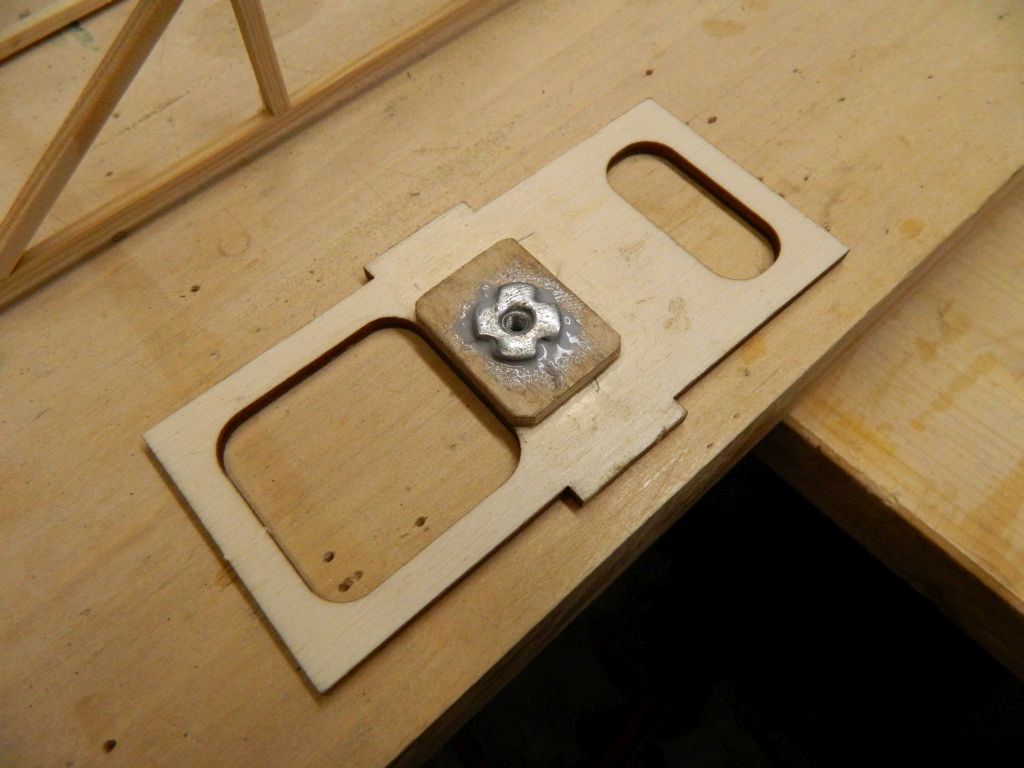

Druga kratownica zrobiona. Przymiarka bez kleju. W półkę pod poziomym wklejona nakrętka pazurkowa M3. Wszystko składa się i pasuje. Odkładam kadłub, teraz chyba najłatwiejsza część modelu, skrzydła. Tutaj, po za dodanymi trapezowymi końcówkami , nie ma zmian. Dźwigar główny 2x sosna 3x3 mm, pomocniczy i natarcie sosna 5x3 i spływ sosna 10x3. Pierwsze żebro skl 3 mm, następne dwa balsa 2 mm, czwarte z balsosklejki 3 mm. Plan płata tak narysowany, że można składać centro razem z końcówką, jest mała przerwa.
CDN


Załączniki:
DSCN6250.jpg [ 147.71 KiB | Przeglądany 18267 razy ]
DSCN6251.jpg [ 140.34 KiB | Przeglądany 18267 razy ]
DSCN6252.jpg [ 143.84 KiB | Przeglądany 18267 razy ]
DSCN6253.jpg [ 149.21 KiB | Przeglądany 18267 razy ]
DSCN6254.jpg [ 134.86 KiB | Przeglądany 18267 razy ]
DSCN6255.jpg [ 158.98 KiB | Przeglądany 18267 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 7 gru 2022, o 16:04
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg

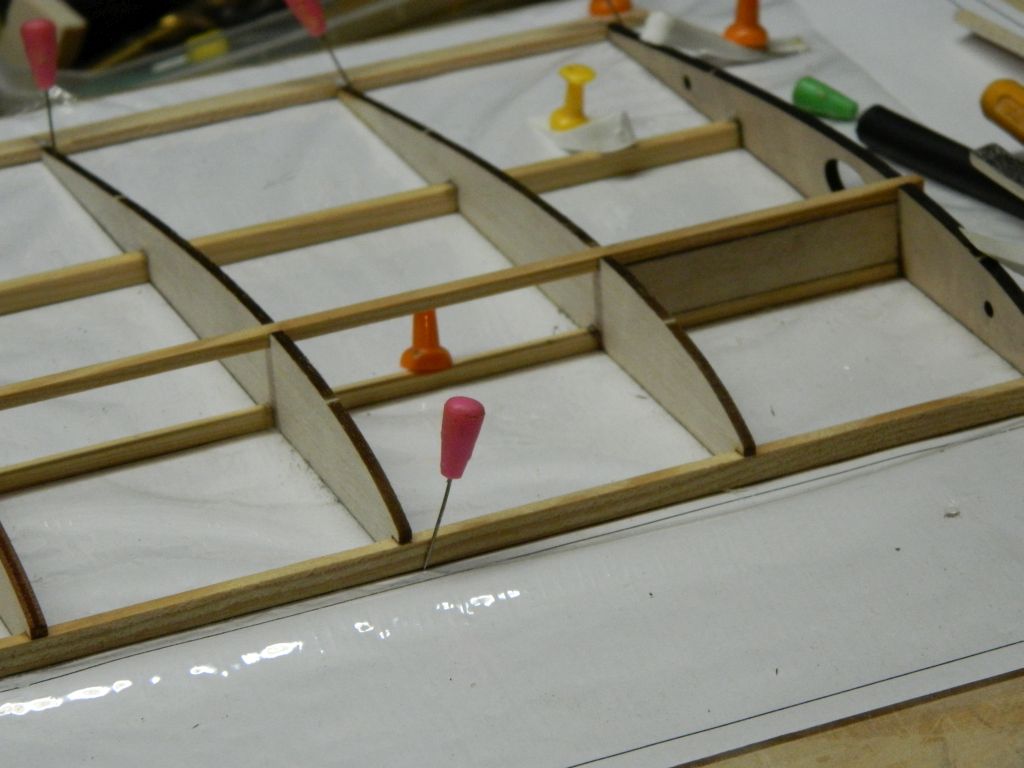

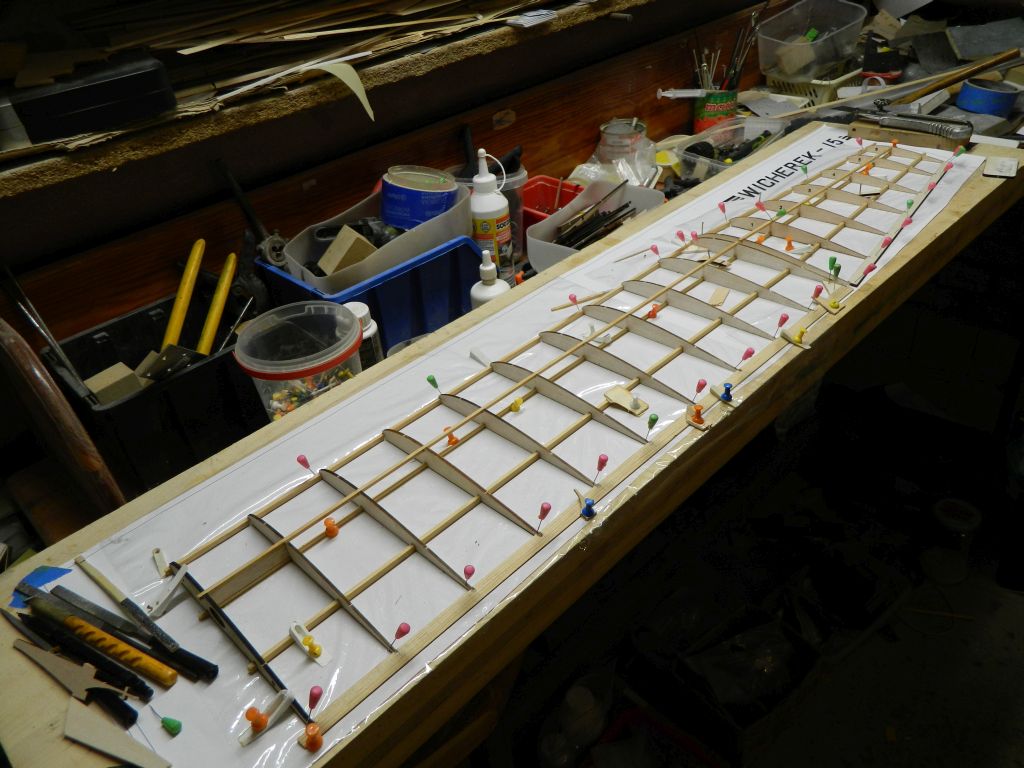

Skrzydło ciąg dalszy. Właściwie nie ma co opisywać. Zwracam jednak uwagę na wklejenie pod kątem 6 st żeberka nasadowego i żeberek centro/końcówka. Można tutaj wykorzystać do odpowiedniego ustawienia kąta, element ze sklejki 3 mm, który następnie wklejamy między dźwigary w nasadzie płata.Wznios centro i końcówki mają po 6 st. Wpusty na żeberka w listwie spływu powinny mieć 3 mm. Nosek płata to balsa 4 mm /3mm/ szlifowana do obrysu. U mnie na razie jej nie ma. Oczywiście trójkątne wzmocnienia w narożach płata i planuję jeszcze przekładki w dźwigarze. I zasadniczo to tyle na temat składania płata.
CDN


Załączniki:
DSCN6257.jpg [ 169.1 KiB | Przeglądany 18197 razy ]
DSCN6258.jpg [ 137 KiB | Przeglądany 18197 razy ]
DSCN6259.jpg [ 137.82 KiB | Przeglądany 18197 razy ]
DSCN6260.jpg [ 178.17 KiB | Przeglądany 18197 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 7 gru 2022, o 21:53
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Kadłub.

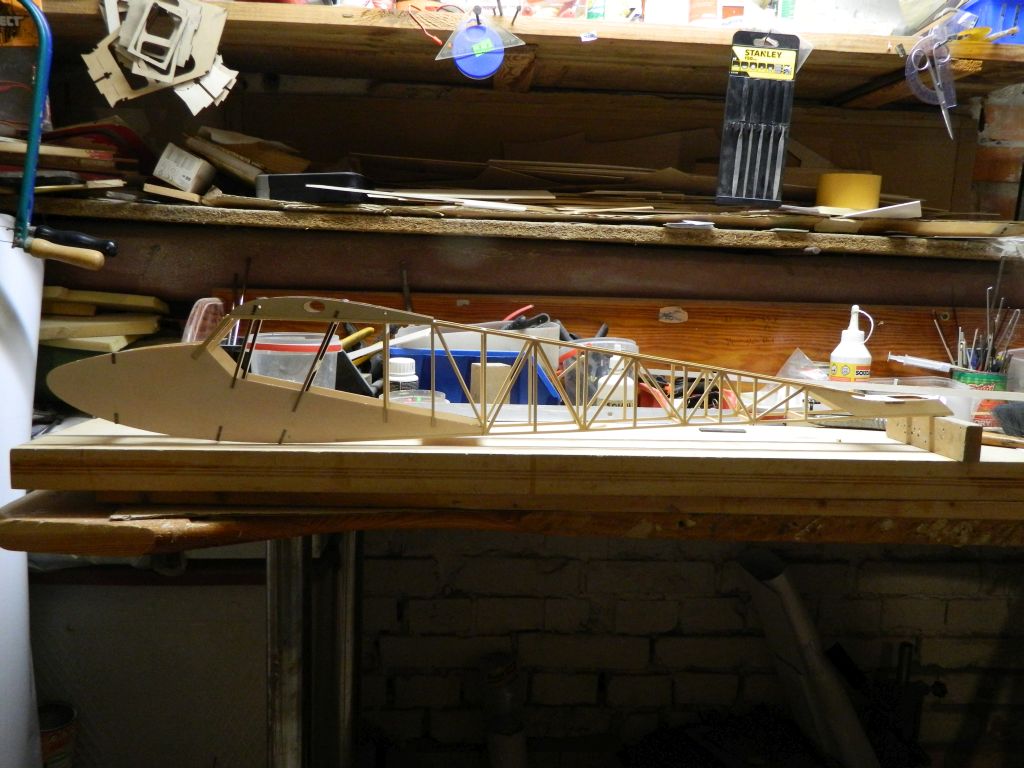

Kratownice wyszlifowane, po przymiarce bez kleju skleiłem obie kratownice. Do klejenia używałem kleju poliuretanowego po dość słabych doświadczeniach z poliwinylowym. Na początku zamocowałem wręgi do jednego boczków, następnie drugi boczek. Teraz półka na serwa. Całość w "przyrząd" z dwóch alu listw, ściski, klamerki itp. Następnie wklejam podstawę pod poziom i elementy w centro kadłuba ze sklejki 3 mm. Zamocowałem również kilka rozpórek w tak zamocowanym kadłubie. Wszystko widać na zdjęciach, jeżeli nie to proszę pisać, wytłumaczę precyzyjniej.
CDN


Załączniki:
DSCN6267.jpg [ 201.05 KiB | Przeglądany 18179 razy ]
DSCN6266.jpg [ 186.26 KiB | Przeglądany 18179 razy ]
DSCN6265.jpg [ 191.68 KiB | Przeglądany 18179 razy ]
DSCN6264.jpg [ 179.36 KiB | Przeglądany 18179 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 8 gru 2022, o 22:41
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Kadłub sklejony. W tzw "międzyczasie" zrobiłem kopyto płozy z kawałka styroduru. Na nim z czterech warstw sklejki 1mm /2/ i 0,6 mm/2/ wylamelowałem rzeczony element. Jeżeli ktoś będzie potrzebował płozę to za przysłowiowe bezalkoholowe ;) mogę wyprodukować.


Załączniki:
DSCN6268[1].jpg [ 173.76 KiB | Przeglądany 18123 razy ]
DSCN6269[1].jpg [ 184.37 KiB | Przeglądany 18123 razy ]
DSCN6270[1].jpg [ 154.15 KiB | Przeglądany 18123 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 12 gru 2022, o 22:25
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
W ciągu ostatnich kilku dni przybyło parę elementów. Zrobiłem pion ze sterem kierunku, przygotowałem centro i końcówkę jednego z płatów do sklejenia. Kawałkami lipy okleiłem komorę balastową.


Załączniki:
DSCN6271[1].jpg [ 145.09 KiB | Przeglądany 17940 razy ]
DSCN6272[1].jpg [ 190.47 KiB | Przeglądany 17940 razy ]
DSCN6273[1].jpg [ 150.43 KiB | Przeglądany 17940 razy ]
DSCN6274[1].jpg [ 155.24 KiB | Przeglądany 17940 razy ]
DSCN6275[1].jpg [ 184.39 KiB | Przeglądany 17940 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
