Drugie podejście do tematu Muchy ter. Pierwsza wersja modelu nie jest jakoś super latająca o znakomitych osiągach, ale bardzo wdzięczna w pilotażu, a szczególnie na holu za Tukanem, co mnie zdziwiło :lol: . Bardzo łatwy start /pewnie ze względu na wagę ;) / stabilny na holu, no gorzej już po wyczepieniu..... zresztą opisywałem to w innym wątku.

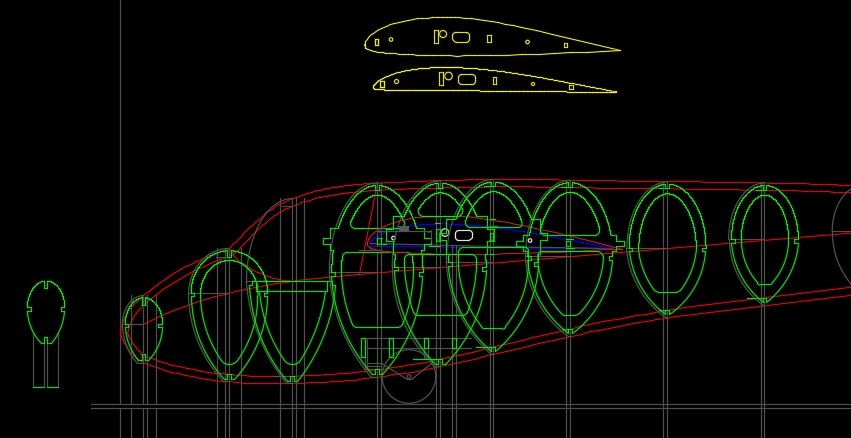

Wróciłem do rysunków Muszki, dokładnie jeszcze raz przeanalizowałem, przeliczyłem. Skrzydła i poziomy zostają z pierwszej wersji, będzie nowy kadłub. Trochę wydłużony w części pomiędzy spływem płata a natarciem poziomego oraz lekko powiększony pionowy. Pionowy już był powiększany w pierwszej wersji Muchy. Konstrukcja kadłuba podłużnicowo-wręgowa. Przekrój eliptyczny maksymalnie zbliżony do przekrojów oryginału. Aktualnie kończę wyciąganie wręg kadłuba. Za parę dni daję do cięcia....taki mały projekcik na długie jesienne wieczory :) .


Załączniki:
Mter2.jpg [ 158.73 KiB | Przeglądany 23286 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 12 paź 2018, o 06:56
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1726
Lokalizacja: Gdańsk
Fajnie to wygląda :)
W żeberkach centropłata zrobiłbym większe otwory na kable. Zawsze będzie wygodniej gumkę przewlekać ;)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 19 paź 2018, o 22:14
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3738
Lokalizacja: Elbląg
mgr pisze:
zrobił bym większe otwory na kable

Zrobione :) .

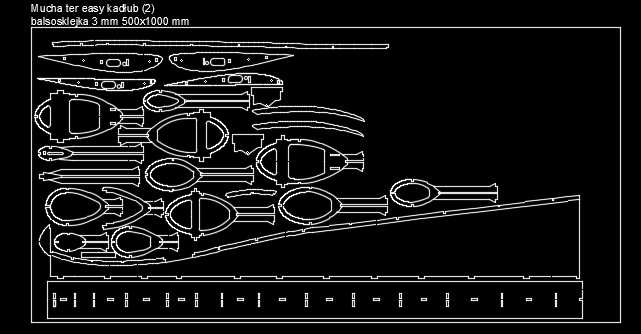

Formatka gotowa :D . W przyszłym tygodniu oddaję na laser.


Załączniki:
Mter3.jpg [ 102.5 KiB | Przeglądany 23142 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 20 paź 2018, o 15:15
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1726
Lokalizacja: Gdańsk
Świetnie to wygląda ! :D 8-)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 25 paź 2018, o 13:48
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3738
Lokalizacja: Elbląg

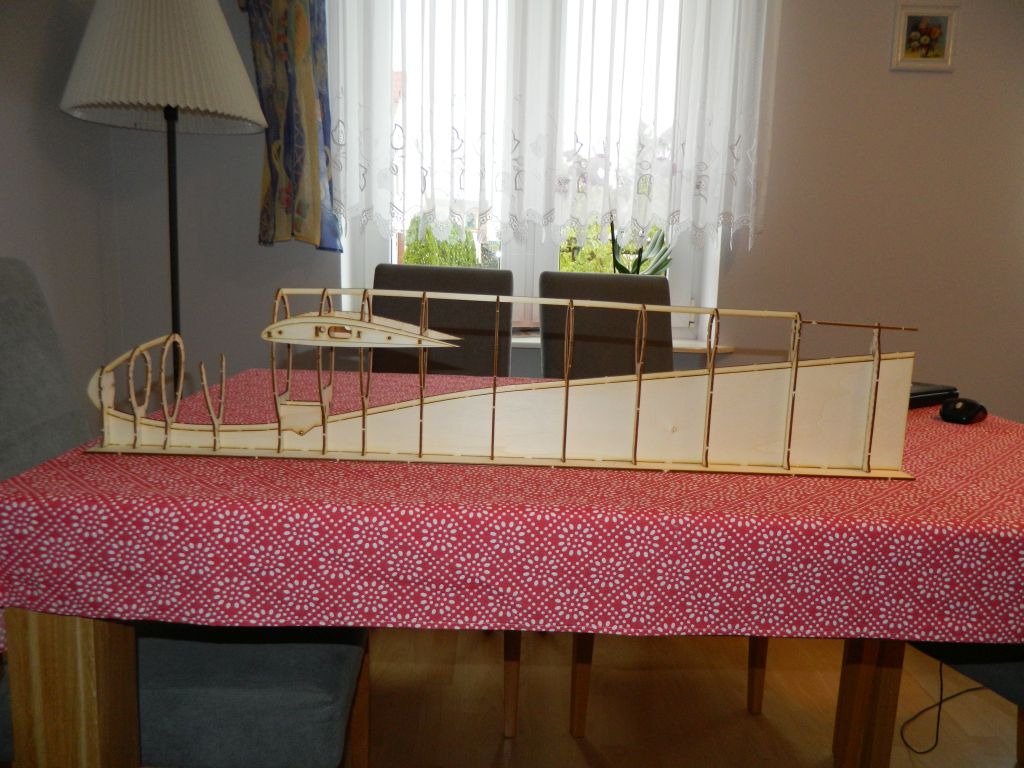

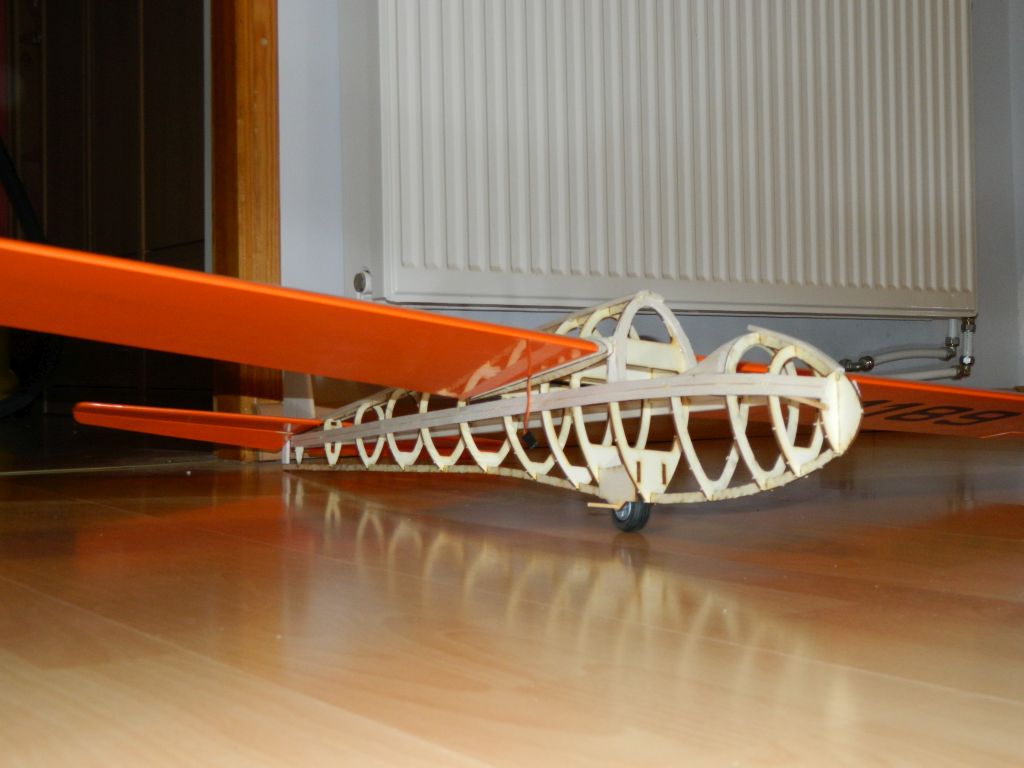

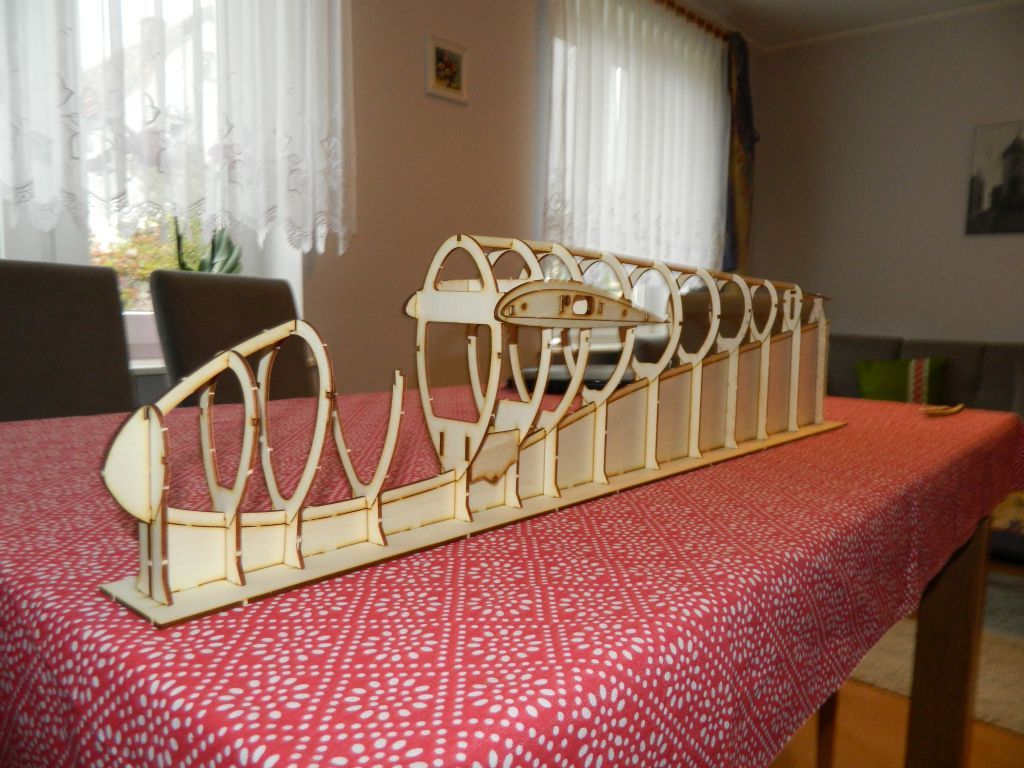

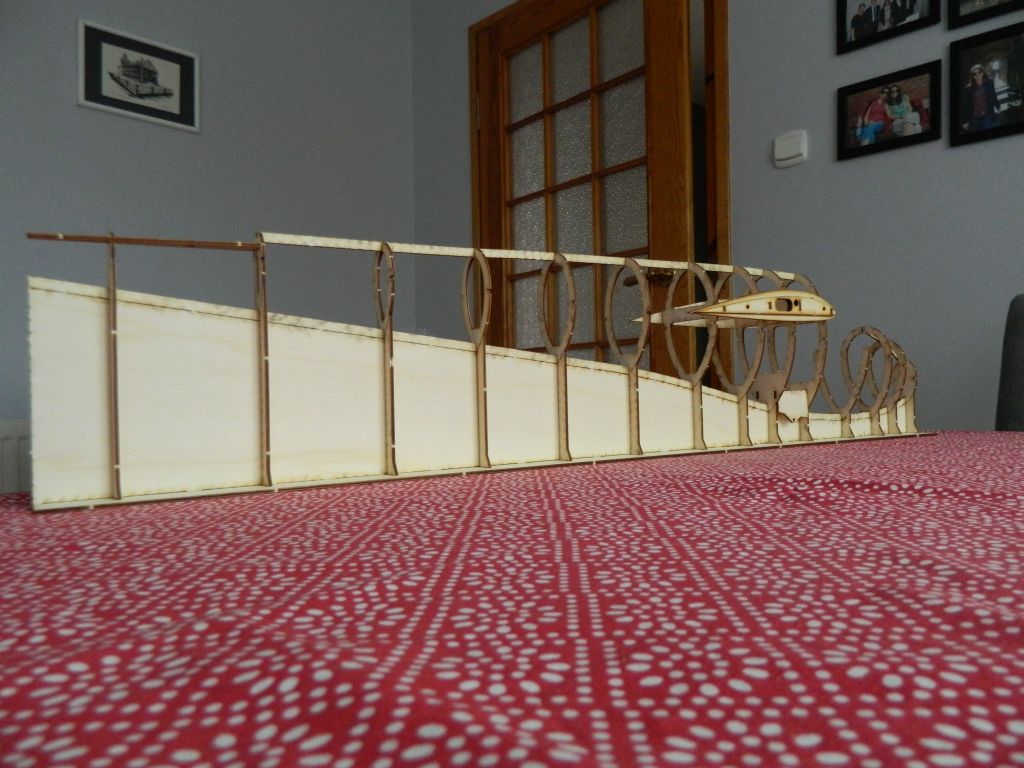

Odebrałem dzisiaj formatki Muchy ter. Zasadniczo wszystko pasuje. Zasadniczo, bo u mnie jak zwykle, bez kiszki się nie obędzie :oops: . Wręga 3 i 4 nie są w pionie, gdzieś poleciały mi nie w tą stronę wpusty w listwie kilowej, dolnej. Raczej drobiazg, ale "boli" :evil: . Przyjęty system składania świetnie się sprawdził..... na zdjęciach złożone elementy modelu na "sucho" :) .


Załączniki:
DSCN4736.jpg [ 179.89 KiB | Przeglądany 22780 razy ]
DSCN4738.jpg [ 186.53 KiB | Przeglądany 22780 razy ]
DSCN4739.jpg [ 178.19 KiB | Przeglądany 22780 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 26 paź 2018, o 19:10
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3738
Lokalizacja: Elbląg

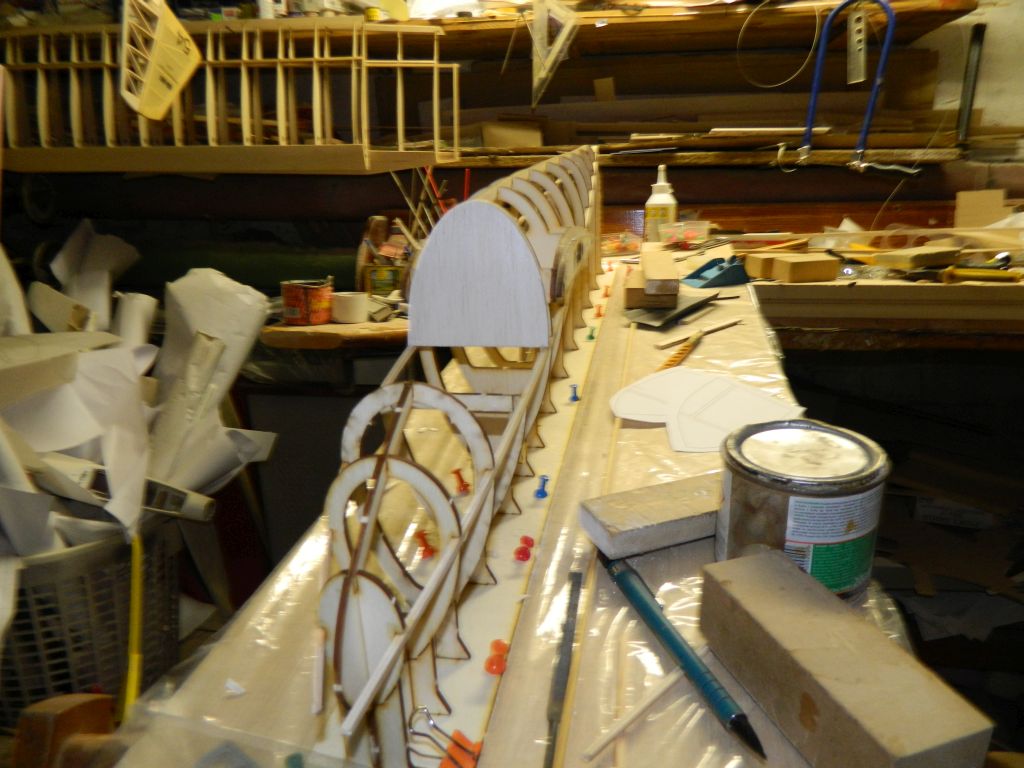

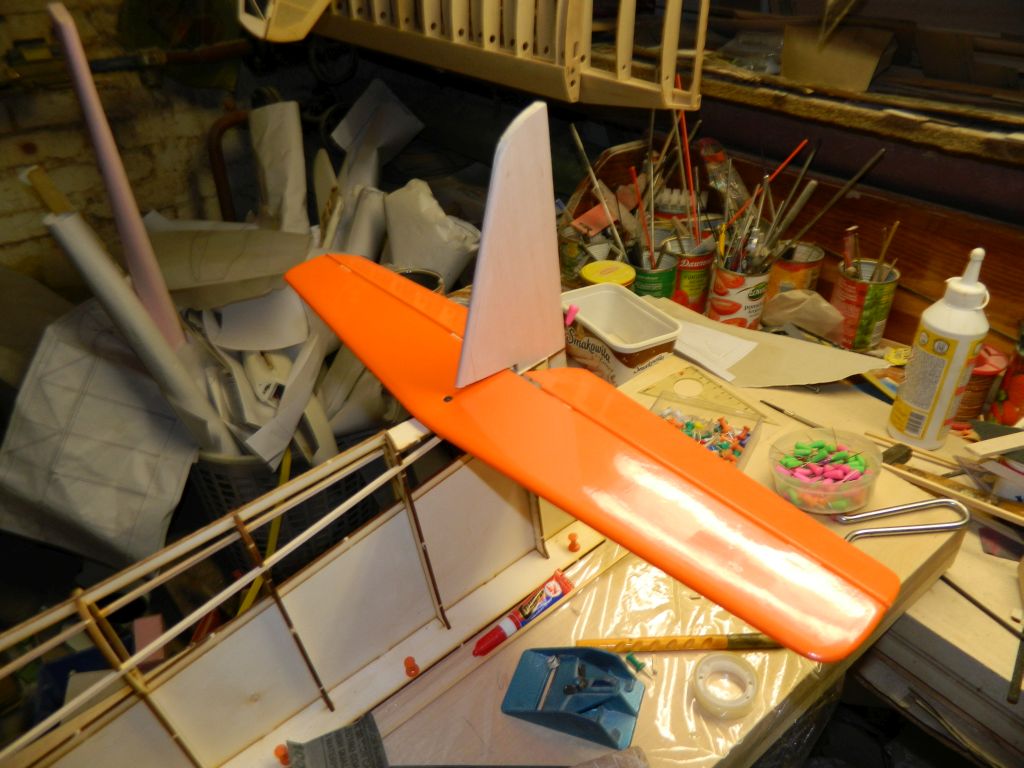

Kadłub sklejony, przymiarka z pionem i poziomym.


Załączniki:
DSCN4741.jpg [ 170.65 KiB | Przeglądany 22747 razy ]
DSCN4743.jpg [ 171.73 KiB | Przeglądany 22747 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 28 paź 2018, o 22:56
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3738
Lokalizacja: Elbląg

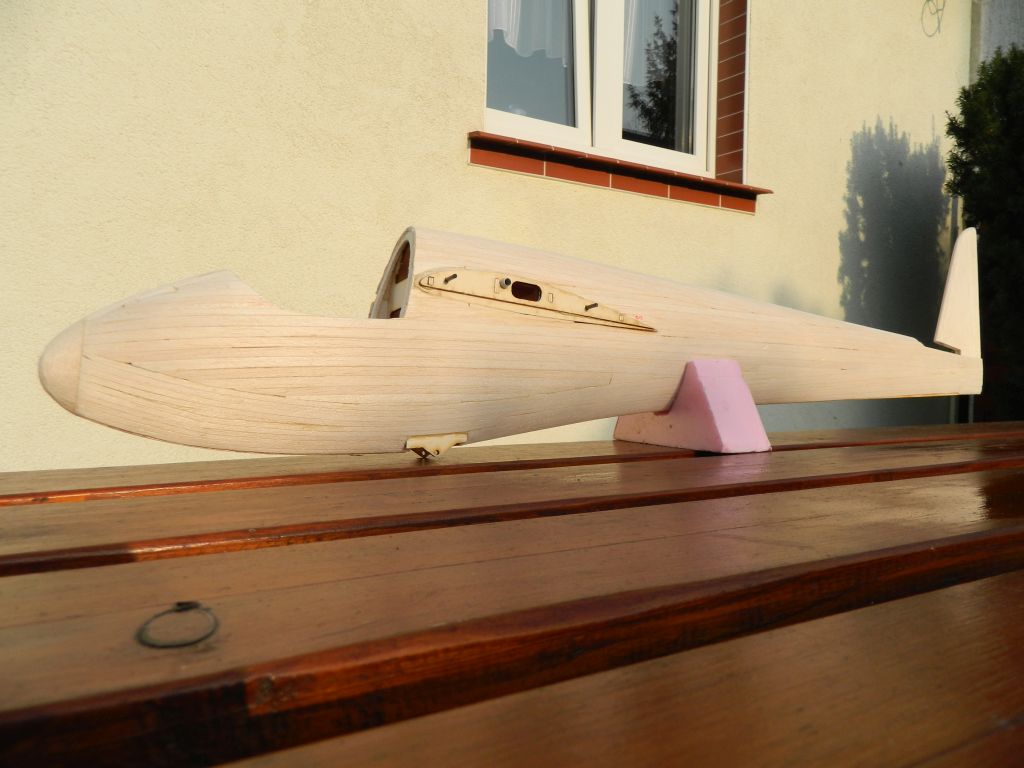

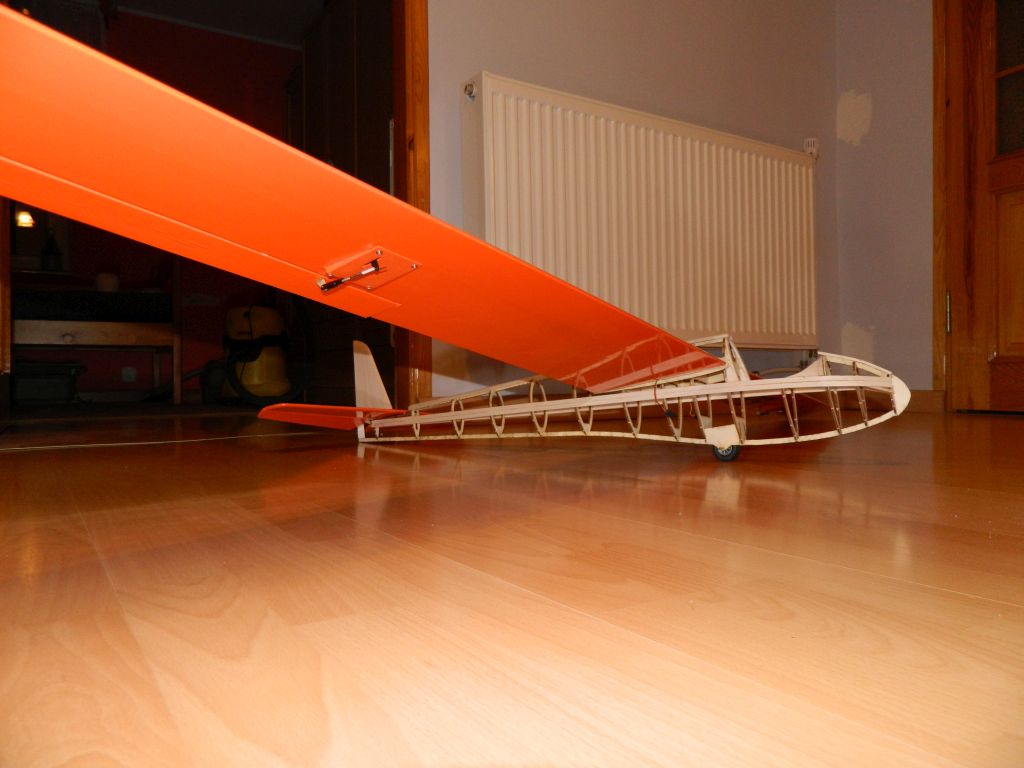

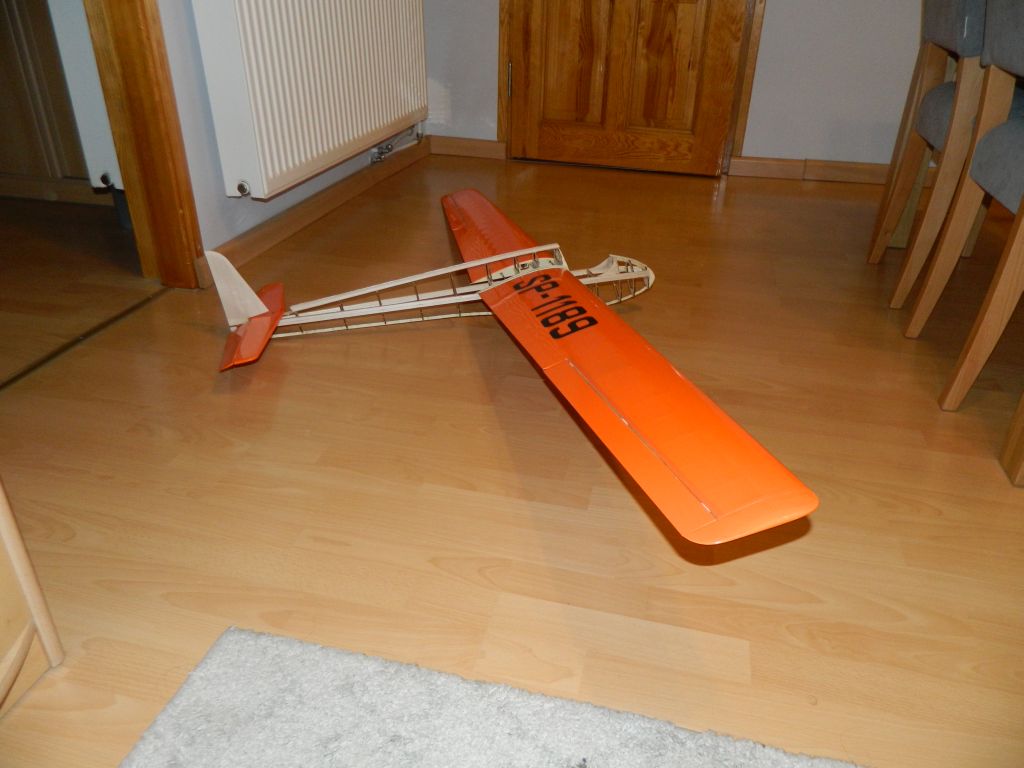

Po przyklejeniu paru listewek poszycia i elementów spinających płaty, nadszedł moment na odcięcie kadłuba od stelaża. Oczywiście przymiarka do reszty modelu i koła ;) . Tak na marginesie.... kupiłem w MMax w promocji balsę Santiago 3 mm paczka 10 szt. z myślą o wykonaniu poszycia kadłuba. Ostrzegam, ta balsa nie ma 3 mm grubości, ma 3,5 mm! ;) Na poszycie spoko, ale do celów konstrukcyjnych to niestety kiszka.


Załączniki:
DSCN4744.jpg [ 137.45 KiB | Przeglądany 22697 razy ]
DSCN4745.jpg [ 132.46 KiB | Przeglądany 22697 razy ]
DSCN4746.jpg [ 133.9 KiB | Przeglądany 22697 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 3 lis 2018, o 14:20
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3738
Lokalizacja: Elbląg

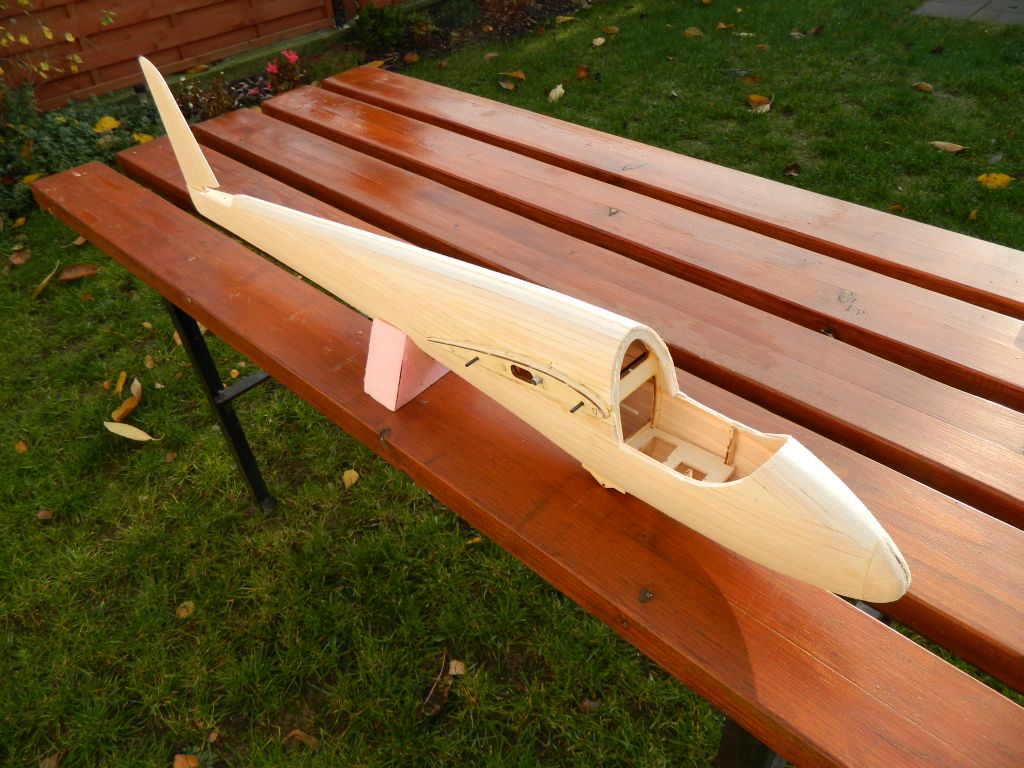

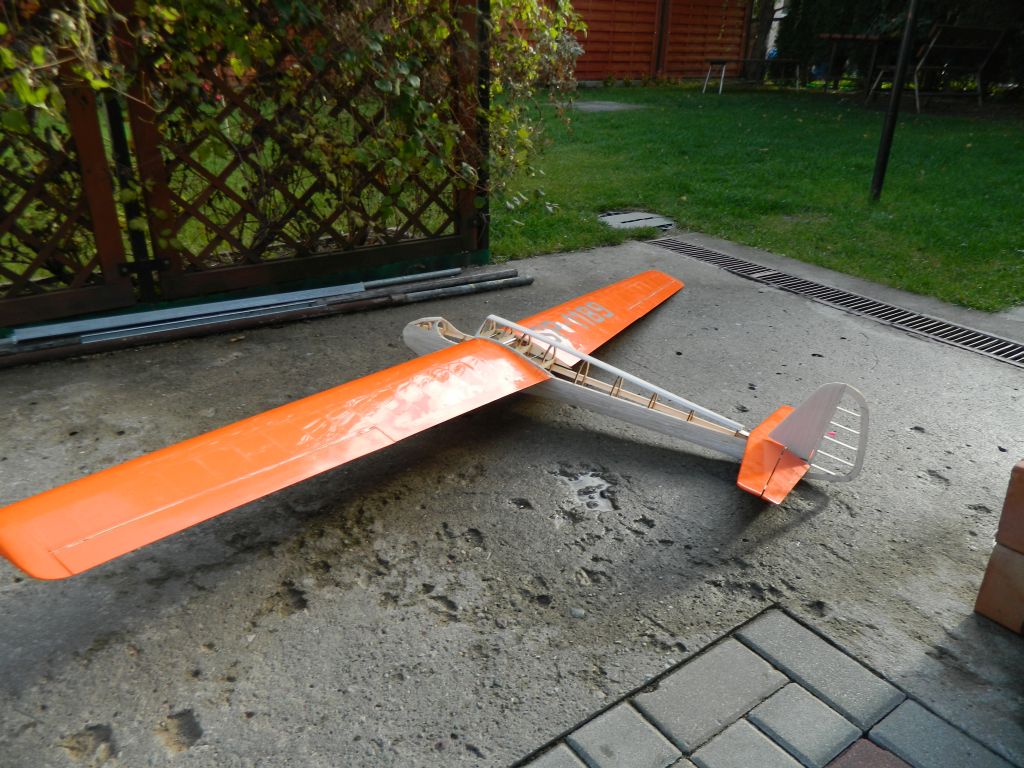

Zrobiłem ster kierunku i mozolnie oklejam listewkami balsowymi kadłub. Już nabiera krągłości :lol: .


Załączniki:
DSCN4747.jpg [ 211.24 KiB | Przeglądany 22595 razy ]
DSCN4749.jpg [ 188.74 KiB | Przeglądany 22595 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 8 lis 2018, o 14:33
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3738
Lokalizacja: Elbląg

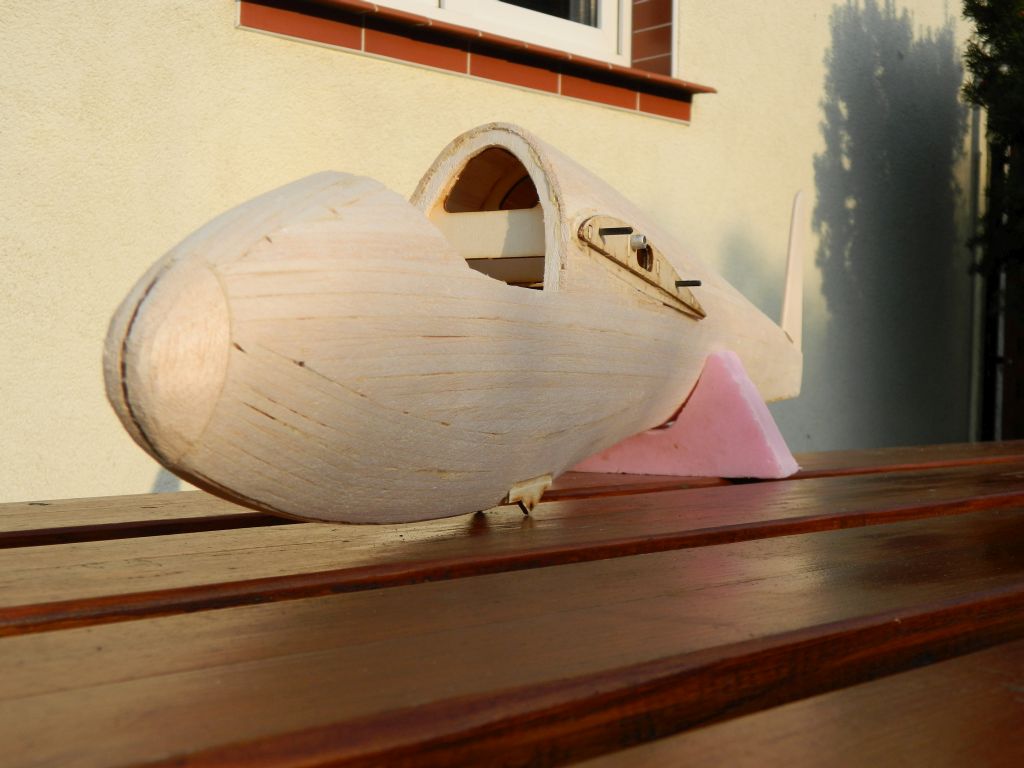

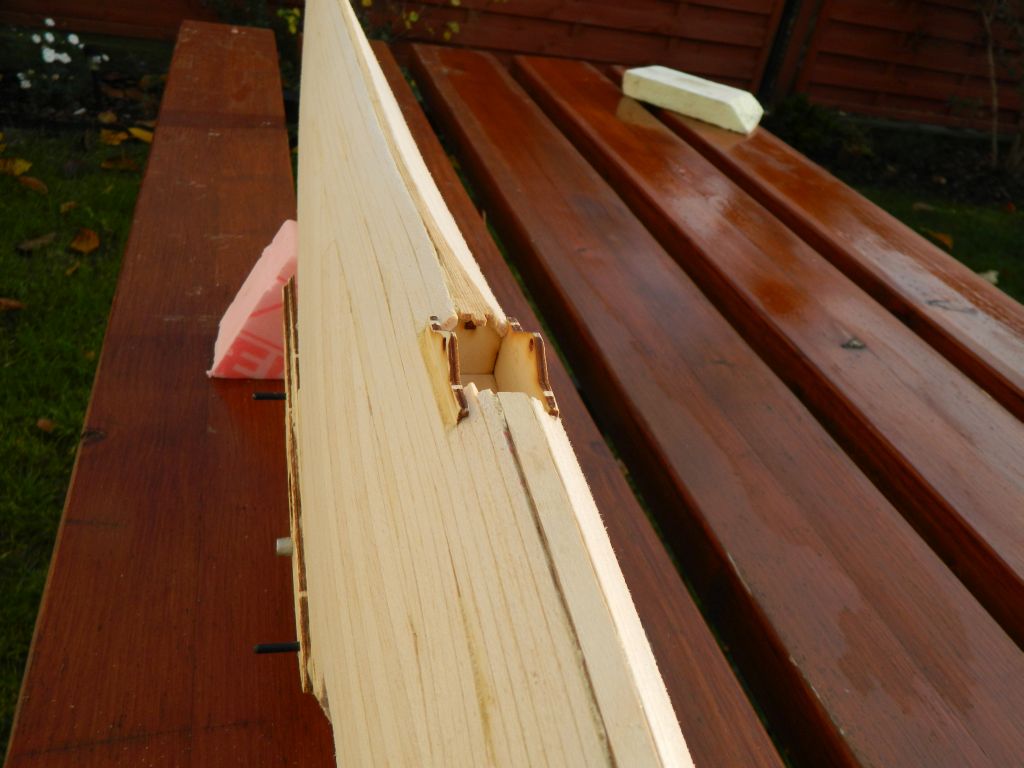

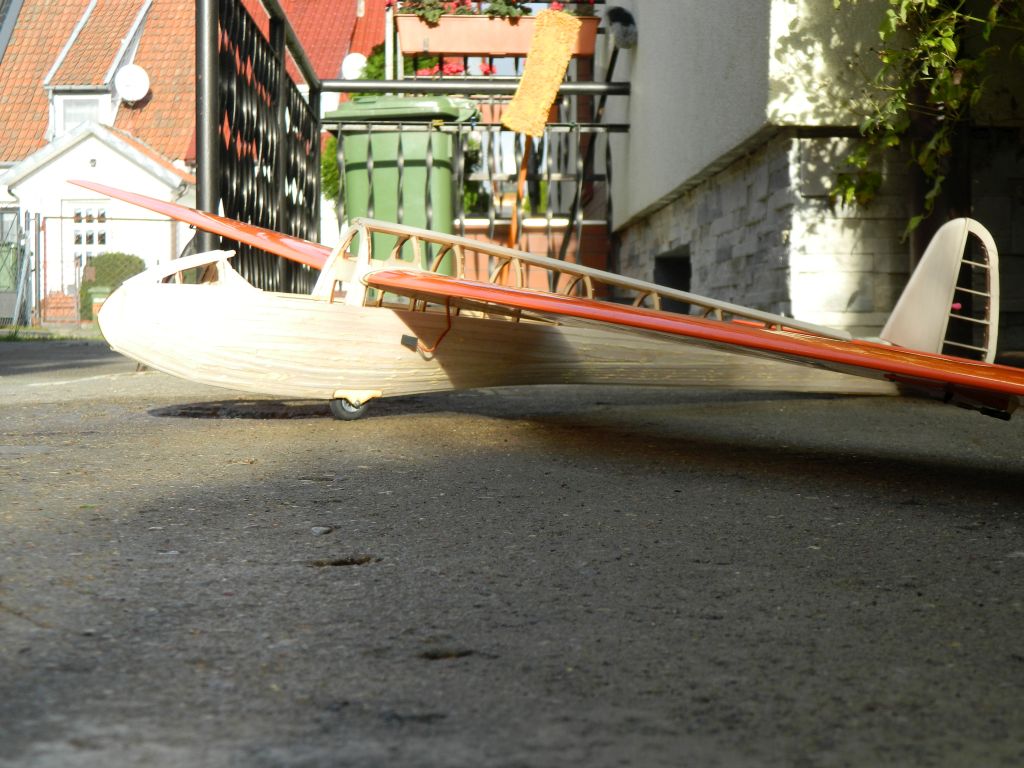

Po pocięciu dwóch i pół deski balsy 3 mm na listewki szerokości 5 i 3 mm i po przyklejeniu ich na szkielet kadłuba /wszystko za pomocą Soudala 66A/, przyszedł czas na wstępne szlifowanie. Tak kadłub wygląda na dzisiaj. Dużo pracy jeszcze mnie czeka, ale wygląd jest już inspirujący i zachęcający do dalszej wytężonej pracy ;) ...., że tak powiem :lol: .


Załączniki:
DSCN4750.jpg [ 143.46 KiB | Przeglądany 22478 razy ]
DSCN4751.jpg [ 139.68 KiB | Przeglądany 22478 razy ]
DSCN4752.jpg [ 202.61 KiB | Przeglądany 22478 razy ]
DSCN4754.jpg [ 142.51 KiB | Przeglądany 22478 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 8 lis 2018, o 19:15
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 768
Lokalizacja: Elbląg
Śliczna! Postaraj się o wierne odtworzenie "ozdóbek". Zasługuje na to. Żadnych skrótów. 8-)

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek


Na górę
 Wyświetl profil
