 Tytuł: Re: Czajka bis
Post: 21 sie 2019, o 19:06
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1048
Lokalizacja: Gdańsk
Stema pisze:
Cień pod skrzydłem za pilotem był by łukiem.


Hmm, nie wiem, możliwe..., dopiero się uczę wyciągać takie szczegóły ze zdjęć :)

EDIT:
Chyba masz rację, dyskutowałem chwilę na chacie, foto z PKL III s.283 raczej to potwierdza.
Załącznik:
IMG_20190821_214317.jpg [ 416.23 KiB | Przeglądany 570 razy ]

A przy okazji
Załącznik:
IMG_20190821_214330.jpg [ 469.78 KiB | Przeglądany 570 razy ]

Załącznik:
IMG_20190821_214417.jpg [ 423.69 KiB | Przeglądany 570 razy ]

Źródło: A. Glass Szybowce Kocjana.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 22 sie 2019, o 06:56
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 512
Lokalizacja: Elbląg
Nie ma problemu tego wykonać na płasko. Nożyk , łuk wypełnić balsą i po kłopocie. :lol: . Fajnie, że przy budowaniu wnoszone są takie cenne uwagi. Daje to rzeczywisty obraz konstrukcji. Wiem po sobie, że wykonując różne prace (dom, działka itp.) dobrze jest jak ktoś z boku na nie spojrzy i zwróci uwagę: Chłopie! Co ty robisz? To nie tak! :lol:
Piękna ta Twoja Czajka.

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami...

Pozdrawiam Mirek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 22 sie 2019, o 10:15
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 kwie 2012, o 19:55
Posty: 432
Lokalizacja: Warszawa
pepcio 11 pisze:
Piękna ta Twoja Czajka.

To prawda. Jest piękna.

_________________
Pozdrawiam.
Stefan.


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 23 sie 2019, o 18:32
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1048
Lokalizacja: Gdańsk
Mocowanie skrzydeł, długo się nad tym zastanawiałem, w końcu wybór padł na takie cudo:
http://www.nastik.pl/zatrzask-skrzydla-p-2987.html

po przymiarkach, do kadłuba trafiła swoja część
Załącznik:
IMG_20190823_071504.jpg [ 640.43 KiB | Przeglądany 521 razy ]

A następnie w skrzydło, wzmocniona sosną
Załącznik:
IMG_20190823_071336.jpg [ 435.1 KiB | Przeglądany 521 razy ]

Do tego zakotwiłem ustrojstwo drutem stalowym 1,5mm, a dziś przyszła żywica z mikroballonem. (By lepiej związać klocek wzmacniający z dźwigarami + zalać pochwę bagnetu)
Załącznik:
IMG_20190823_071344.jpg [ 462.09 KiB | Przeglądany 521 razy ]


Zrobiłem też wyczep do holowania, poniżej filmik z testu.
Serwo wykonując ruch zaczepiania jest spowolnione, natomiast wyczepienie następuje na pełnej prędkości.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 23 sie 2019, o 20:22
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 2984
Lokalizacja: Elbląg
No super :D Jak wszystko się sklei, to napisz jak działa to mocowanie płata.

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 24 sie 2019, o 20:38
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1048
Lokalizacja: Gdańsk
Skrzydła zbudowane, zostało położyć folię.
Jako mocowanie serw, z racji, że jest miejsce wyprodukowałem takie coś:
Załącznik:
mocowanie.png [ 46.95 KiB | Przeglądany 501 razy ]

Wrzuciłem na drukarkę, materiał PLA, po 30 minutach oczekiwania, wyszło zadowalająco.

Skrzydła prezentują sie tak:
Załącznik:
IMG_20190824_203013.jpg [ 420.04 KiB | Przeglądany 501 razy ]

Załącznik:
IMG_20190824_202943.jpg [ 421.63 KiB | Przeglądany 501 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 29 sie 2019, o 15:41
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1048
Lokalizacja: Gdańsk

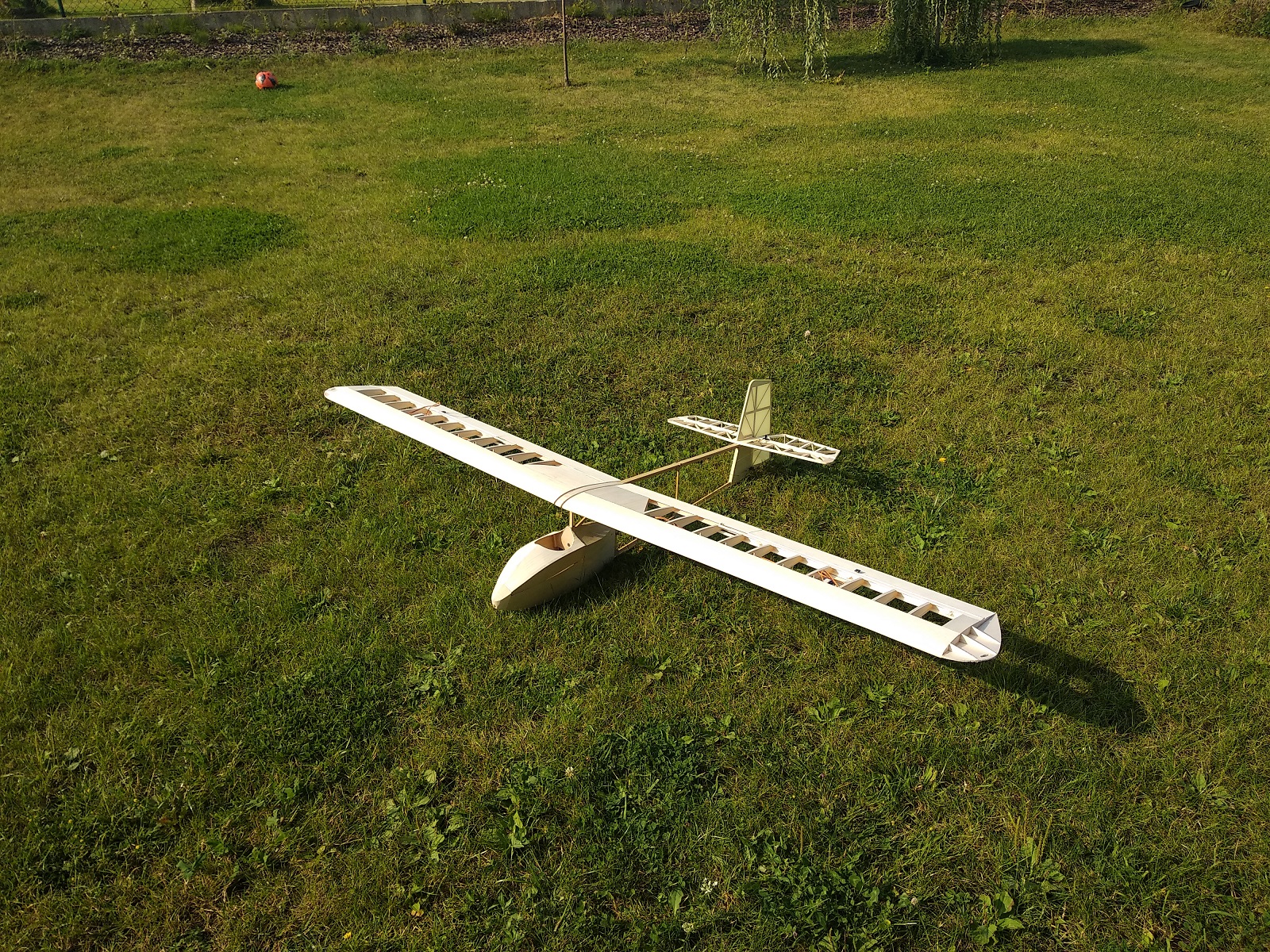

W końcu był czas i pogoda na zrobienie zdjęć :)
Pewien etap budowy zakończony, pora na folię i malowanie, celowo wstrzymywałem się z pokryciem skrzydeł, bo umyśliłem sobie takie oto zdjęcia całości :)
Załącznik:
IMG_20190829_153217.jpg [ 1.38 MiB | Przeglądany 439 razy ]

Załącznik:
IMG_20190829_153226.jpg [ 1.39 MiB | Przeglądany 439 razy ]

Załącznik:
IMG_20190829_153301.jpg [ 1.35 MiB | Przeglądany 439 razy ]

Załącznik:
IMG_20190829_153251.jpg [ 1.33 MiB | Przeglądany 439 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 8 wrz 2019, o 18:47
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1048
Lokalizacja: Gdańsk
Człowiek podobno uczy się na błędach, Ja ostatnio odebrałem sporo nauki :lol:
Zemściło się na mnie kilka tematów które wcześniej zignorowałem, czasem zbagatelizowałem ale po kolei.

Model dostał folię, finalny montaż linek, naciąganie sterów, wszystko fajnie tylko...
No właśnie tylko kadłub można było określić mianem 'galaretki'. Uwidoczniło się to szczególnie po zamontowaniu skrzydeł.

Cały model trzymany za gondolę, trząsł się nie miłosiernie.
Lekkie ruchy, powodowały spory ruch skrzydeł, wrażenie było jakby cały centropłat miał się ułamać, co robił ogon w tym momencie, no nie wspomnę ;) :lol:

Do tego, wyważenie sprawdziłem ponownie gdzie jest C.G., okazało się, że początkowo się pomyliłem i jest dalej, niż miałem na rysunku jednak w niczym to nie pomogło.
Wrzuciłem cały ołów jaki znalazłem, i dalej trochę brakowało.

Załamka, projekt na półkę... przeleżał 2 dni.
Potem odbyłem dość motywującą rozmowę z kol. milo i zabrałem się do pracy.

Wpierw na końcu kadłuba, mowa o : download/file.php?id=19510&mode=view ogon, balsa z napisem Panama..., by zakryć napis, przyszła na to sklejka 0.4.
Zatem wywaliłem całą sklejkię i balsę z tego miejsca i zakryłem to zwyczajnie folią, urwałem 10 gram.
Elegancki drewniany nosek, posłużył do zrobienia formy gipsowej, do której wlałem 200g roztopionego ołowiu.
Załącznik:
IMG_20190908_180255.jpg [ 480.77 KiB | Przeglądany 330 razy ]


Następnie rozciąłem folię na skrzydłach w wpasowałem klocki drewniane. Są podszlifowane, tak że wchodzą między dźwigary, dotykając przekładki i żebra.
Załącznik:
IMG_20190908_162222.jpg [ 270.97 KiB | Przeglądany 330 razy ]

Z duralu 1,5mm zrobiłem łącznik, spinany z zastrzałami na spinki. Zastrzały to rurka miedziana zakończona zalutowaną końcówką do bowdena, też miedzianą. To tak dla jakiejkolwiek regulacji.
Załącznik:
IMG_20190908_162231.jpg [ 387.33 KiB | Przeglądany 330 razy ]

Następnie dolna belka dostała odciągi.
Mocowanie z regulacją od strony skrzydła
Załącznik:
IMG_20190908_180226.jpg [ 316.44 KiB | Przeglądany 330 razy ]

Zamocowane na stałe na końcu belki.
Załącznik:
IMG_20190908_180220.jpg [ 354.19 KiB | Przeglądany 330 razy ]


O :!: , i mogę powiedzieć, że teraz to tak, teraz to kadłub się do czegokolwiek nadaje, konstrukcja jest zwarta i sztywna.
Załącznik:
IMG_20190908_180004.jpg [ 1.22 MiB | Przeglądany 330 razy ]

Załącznik:
IMG_20190908_180017.jpg [ 1.1 MiB | Przeglądany 330 razy ]

Załącznik:
IMG_20190908_180036.jpg [ 1.06 MiB | Przeglądany 330 razy ]

Załącznik:
IMG_20190908_180043.jpg [ 977.05 KiB | Przeglądany 330 razy ]


To co na zdjęciach, czyli już praktycznie waga do lotu (bo teraz już model się wyważa bez problemu :lol: ): 1352 gramy.
Daje to obciążenie powierzchni na poziome 30g/dm2

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 8 wrz 2019, o 18:53
Offline
Modelarz
Awatar użytkownika

Rejestracja: 8 lis 2013, o 09:39
Posty: 173
Lokalizacja: Poznań
Szacunek bo mało kto potrafi opisać w internetach swoje perypetie. Większość zwyczajnie zlewa temat a Twój wkład już nie pójdzie na marne . Ktoś inny może uniknie podobnych błędów. Obserwuje dalej i czekam na relacje.

_________________
Pozdrawiam Krzysztof


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 8 wrz 2019, o 20:13
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 19:36
Posty: 24
Lokalizacja: Słupsk
mgr pisze:
Następnie rozciąłem folię na skrzydłach w wpasowałem klocki drewniane. Są podszlifowane, tak że wchodzą między dźwigary, dotykając przekładki i żebra.

Chyba jednak źle wkleiłeś klocki. Wkręty wchodzą w klocek wzdłuż włókien, powinny prostopadle do włókien. W tej pozycji bardzo łatwo je wyrwać z klocków.

_________________
Pozdrawiam
Andrzej


Na górę
 Wyświetl profil
