 Tytuł: Re: Czajka bis
Post: 8 wrz 2019, o 22:07
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1048
Lokalizacja: Gdańsk
A no tak, kolejna lekcja :) Przy balsie już się tego nauczyłem i zwracam uwagę... dzięki za zauważenie tego :)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 9 wrz 2019, o 07:55
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 512
Lokalizacja: Elbląg
Po to w oryginale konstruktor dał odciągi aby usztywnić kadłub, to i konstruktor modelu powinien też to zrobić. :lol: Ja w ABC-ku belki ogonowe wykonałem w kształcie kwadratowej rury. Sklejka 0,8 na boki i dwie listewki sosnowe góra -dół. Sztywność na skręcanie i zginanie ogromna. Pozwoliło mi to na wykonanie odciągów z linki stalowej tylko wewnątrz , między belkami kadłuba. Reszta to atrapa w postaci cienkiej gumki w oplocie bawełnianym. Konstrukcja takich belek odbiła się jednak na ciężarze i "felek" musiał dostać ołowiane buty :( . Co do wklejanych klocków unikam balsy i drewna sosnowego. Używam najczęściej lipiny lub olchy. Drewno liściaste. Nie ma słojów, które przy takich operacjach jak wkręcanie potrafią rozwarstwić klocek. ;)

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami...

Pozdrawiam Mirek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 9 wrz 2019, o 13:47
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 19:36
Posty: 24
Lokalizacja: Słupsk
pepcio 11 pisze:
Po to w oryginale konstruktor dał odciągi aby usztywnić kadłub, to i konstruktor modelu powinien też to zrobić. :lol: Ja w ABC-ku belki ogonowe wykonałem w kształcie kwadratowej rury. Sklejka 0,8 na boki i dwie listewki sosnowe góra -dół. Sztywność na skręcanie i zginanie ogromna. Pozwoliło mi to na wykonanie odciągów z linki stalowej tylko wewnątrz , między belkami kadłuba. Reszta to atrapa w postaci cienkiej gumki w oplocie bawełnianym. Konstrukcja takich belek odbiła się jednak na ciężarze i "felek" musiał dostać ołowiane buty :( . Co do wklejanych klocków unikam balsy i drewna sosnowego. Używam najczęściej lipiny lub olchy. Drewno liściaste. Nie ma słojów, które przy takich operacjach jak wkręcanie potrafią rozwarstwić klocek. ;)

To prawda, ale jeśli już klocki z sosny to klejonka z kilku cieńszych listewek i też jest OK.

_________________
Pozdrawiam
Andrzej


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 9 wrz 2019, o 14:10
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 27
Lokalizacja: Wieś koło Żywca
pepcio 11 pisze:
Co do wklejanych klocków unikam balsy i drewna sosnowego. Używam najczęściej lipiny lub olchy. Drewno liściaste. Nie ma słojów, które przy takich operacjach jak wkręcanie potrafią rozwarstwić klocek. ;)

Potwierdzam, lipa nie ma tendencji do pękania np. przy wkręcaniu wkrętów, nawet bez uprzedniego wiercenia otworu. Listewki 10x10mm można kupić w sklepie pszczelarskim, sprzedawane jako: "beleczki odstępnikowe".

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 9 wrz 2019, o 20:40
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1048
Lokalizacja: Gdańsk
Dziękuję za cenne informacje, muszę to sobie przyswoić i wykorzystać przy naprawie lub nowym modelu ;) :)

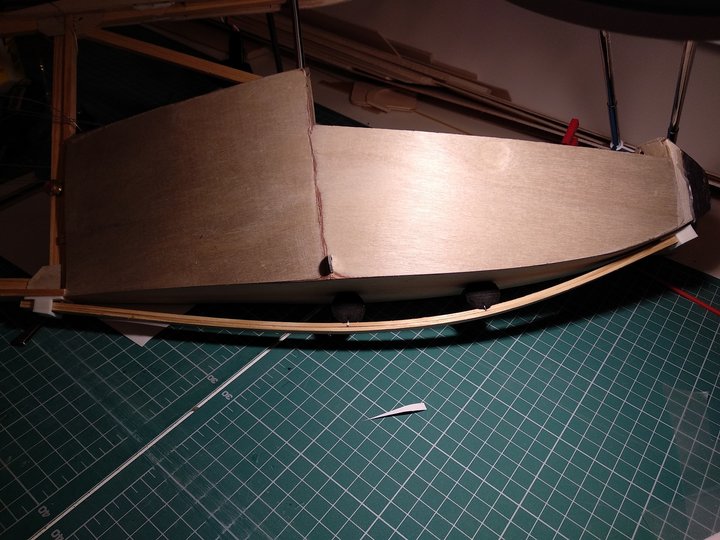

Płoza:

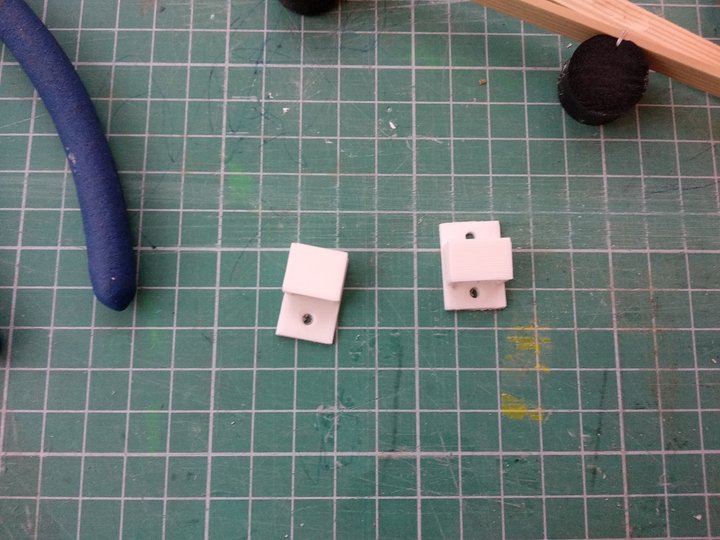

Chodziły za mną jakieś okucia, no bo przecież tą płozę, trzeba jakoś montować, wymieniać.
Koniec końców wyprodukowałem takie coś:
Przód zamknięty, tył otwarty, płoza ma amortyzować i może się lekko przesuwać.
Załącznik:
IMG_20190909_184435.jpg [ 624.58 KiB | Przeglądany 561 razy ]

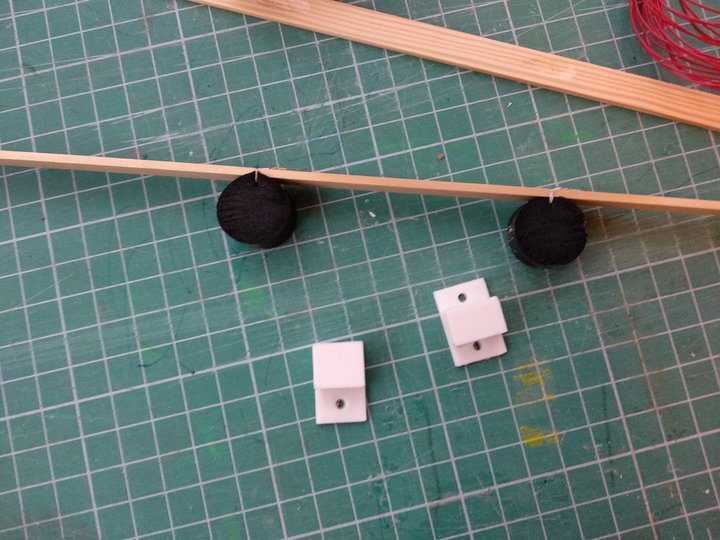

Tu widoczne krążki amortyzujące z mikrogumy, średnica 20mm.
Załącznik:
IMG_20190909_184443.jpg [ 630.31 KiB | Przeglądany 561 razy ]

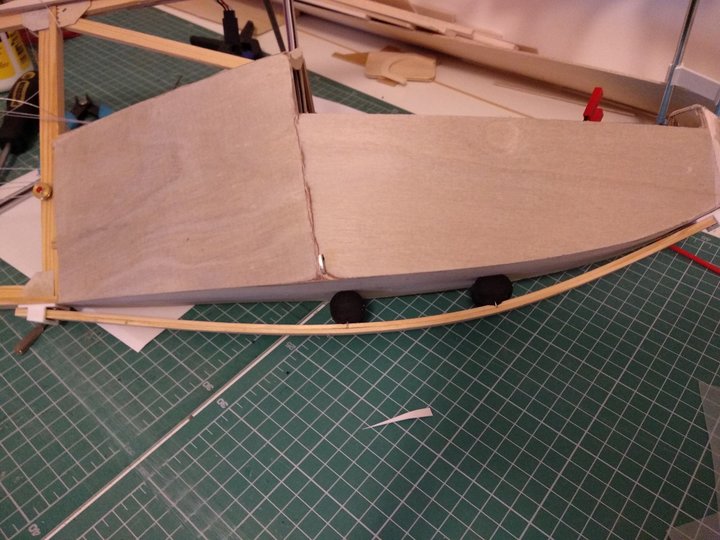

Płoza to 2 listewki 2x10 sklejone ze sobą.
Załącznik:
IMG_20190909_202645.jpg [ 658.49 KiB | Przeglądany 561 razy ]

Załącznik:
IMG_20190909_202705.jpg [ 604.85 KiB | Przeglądany 561 razy ]

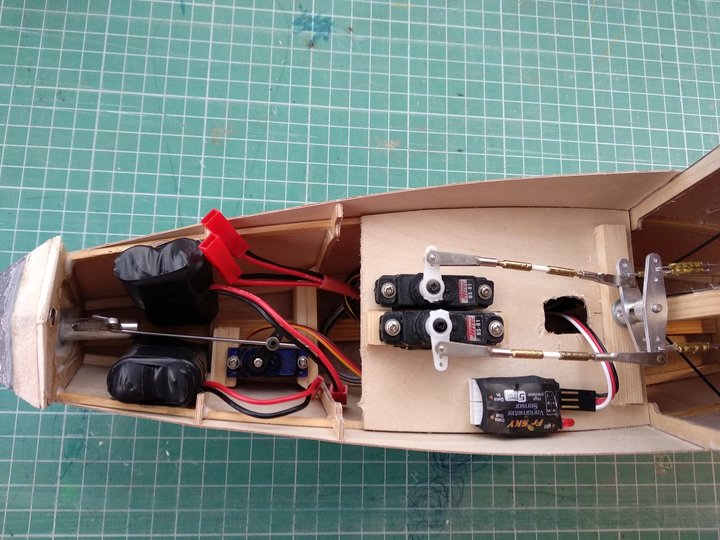

Zrobiłem też porządek w kabinie, wszystko się trzyma i nie lata na boki.
Zasilanie 4x NIMH ENELOOP, podzielone na 2 sekcje. Przymocowane klejem na gorąco.
Niech waz nie zmyli przyłącze do odbiornika, akumulatory są połączone szeregowo ;)
Załącznik:
IMG_20190909_172831.jpg [ 588.88 KiB | Przeglądany 561 razy ]

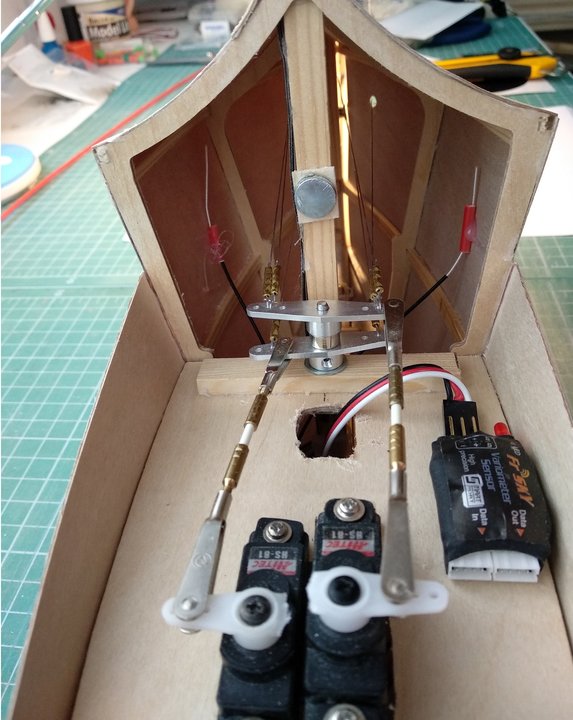

Antenki odbiornika w rurkach od bowdena.
Załącznik:
IMG_20190909_172836.jpg [ 462.77 KiB | Przeglądany 561 razy ]

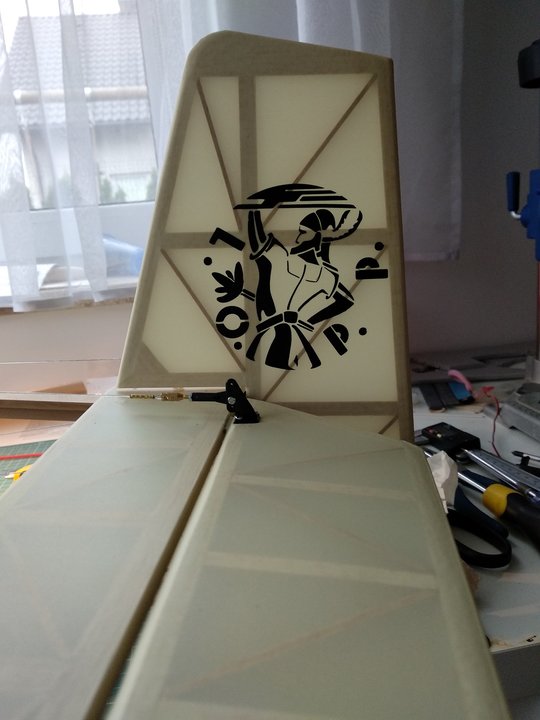

A na koniec, przyszło oznakowanie. W tym miejscu dziękuję kol. milo za wycięcie emblematu i wsparcie przy projekcie :)
Załącznik:
IMG_20190909_170545.jpg [ 365.46 KiB | Przeglądany 561 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 11 wrz 2019, o 16:39
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1048
Lokalizacja: Gdańsk

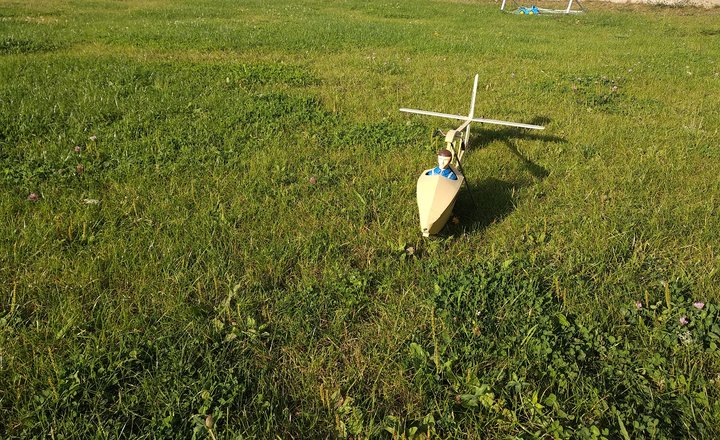

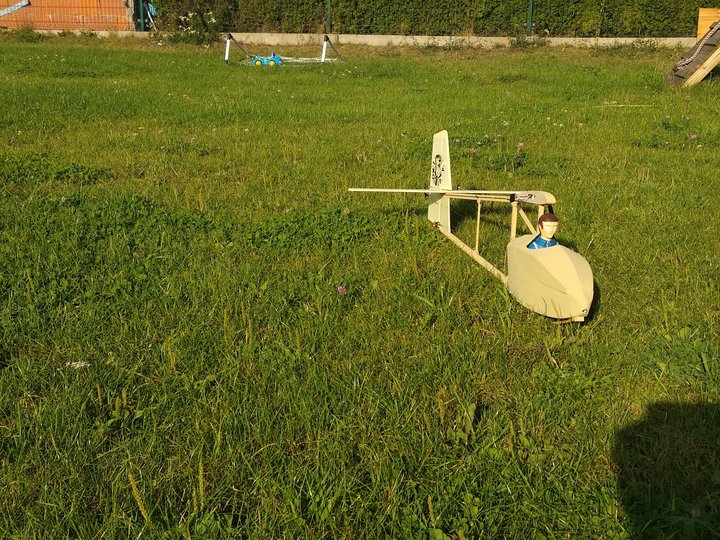

Model na ukończeniu, teraz już myślę tylko o tym by go oblatać.
Ma kilka wad... cóż starałem się jak mogłem, ale mogę powiedzieć, że po budowie tego modelu umiem więcej :)
Załącznik:
IMG_20190911_162607.jpg [ 876.48 KiB | Przeglądany 522 razy ]

Załącznik:
IMG_20190911_162735.jpg [ 1.25 MiB | Przeglądany 522 razy ]

Załącznik:
IMG_20190911_162755.jpg [ 1.37 MiB | Przeglądany 522 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 12 wrz 2019, o 05:57
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 kwie 2012, o 19:55
Posty: 432
Lokalizacja: Warszawa
mgr pisze:
...
Płoza to 2 listewki 2x10 sklejone ze sobą.
...


Czy dałeś pasek tkaniny szklanej między warstwy?

_________________
Pozdrawiam.
Stefan.


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 12 wrz 2019, o 16:07
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1048
Lokalizacja: Gdańsk
Nie, jak się złamie, to poprawię.
Przy obecnym mocowaniu, jej wymiana nie zajmie więcej niż 2 minuty :)

EDIT:

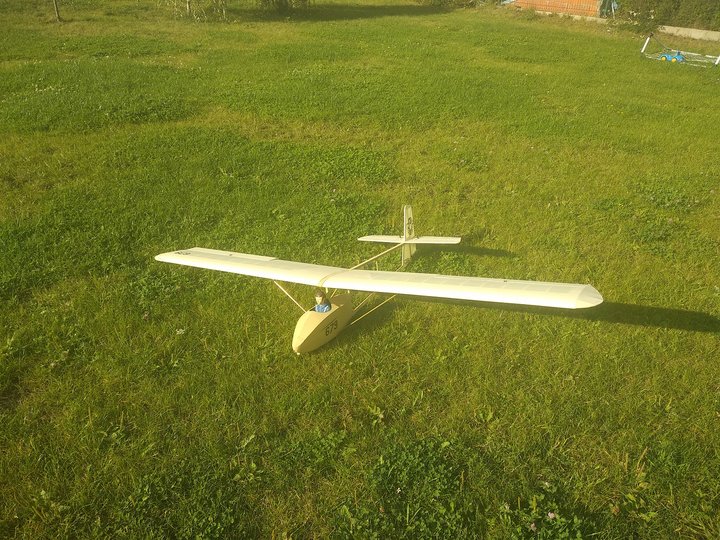

Gotowe, model przygotowany do oblotu.
Wszystko sprawdziłem, zaprogramowałem różnicowość lotek, miks lotki do SK, obsługę wyczepu.
Waga do lotu 1420 gram, obciążenie powierzchni 31,5 g/dm2.
Załącznik:
IMG_20190912_161950.jpg [ 1.3 MiB | Przeglądany 410 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 12 wrz 2019, o 19:51
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 2984
Lokalizacja: Elbląg
No bajer :D . Nie mogę doczekać się pierwszych lotów ;) .

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

 Tytuł: Re: Czajka bis
Post: 14 wrz 2019, o 12:27
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 479
Lokalizacja: Elbląg
Czajka wygląda super!!!
A z oblotem to poczekajcie na pilota holówki :D

_________________
MPX Blizzard, Sky Surfer 1400, Tamiya TB-02, Quad 450
Do złożenia: SZD 50 Puchacz, PZL 11c, SU 26mx, IS-B Komar
Eclipse 7 pro 2,4 GHz
Optic 6 sport k. 63
