Postanowiłem spróbować sił z szybownictwem przedwojennym
Wybrałem Czajkę bis ze względu na jej (pewnie pozorną) prostotę i kabinę (do upchnięcia R/C).
Projekt będzie powolny, dopiero zacząłem rysować (liczę godziny z ciekawości ).
Nie zamierzam przyspieszać, ze względu na budowanego aktualnie Puchacza, Fokę, mAkro.... (komentarz zbędny )

Dane modelu:

• Rozpiętość: 2000mm
• Cięciwa: 240mm
• Powierzchnia płata: 45dm2
• A: 0,44
• Waga (nie mam pojęcia, będzie dużo sosny...): max 1500 gram
• Obciążenie powierzchni: 33,4 g/dm2@1500gram
• Długość: ok 1000mm

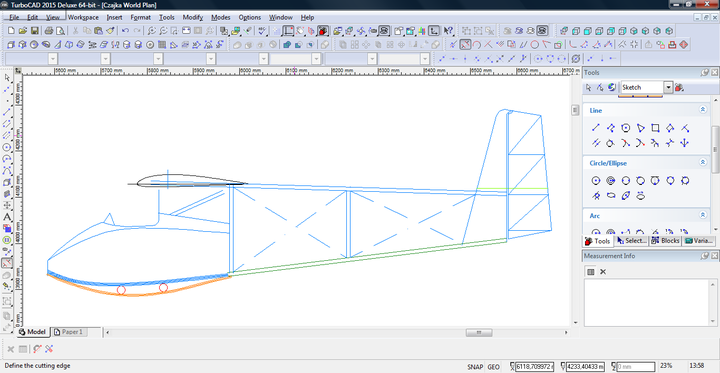

Na razie mam tyle:


Będzie to mój debiut w tego typu konstrukcji, zatem spodziewajcie się mnóstwa pytań

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

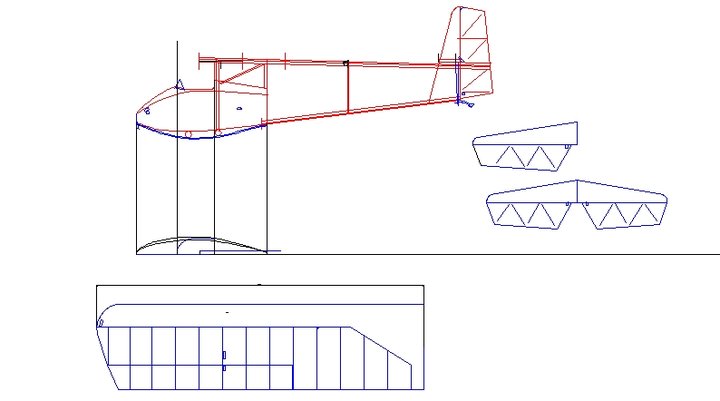

Od kilku lat też co jakiś czas coś narysuję w temacie Czajki bis. Chętnie przyłączę się do projektu. Mam obrysowaną i zwymiarowaną na 2 metry. Może jaki porządny "kit", wspólne przedsięwzięcie. Temat raczej na "za jakiś czas", można go dobrze i wnikliwie przygotować, przeanalizować.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Pewnie, możemy coś zmajstrować, jak już poleci a na razie to jeszcze daleko do tego faktu.
Zastanawiam się z jakich listewek zrobić kadłub, no i typowo: profil - myślałem o jakimś Retro? MS13? (chyba było coś takiego )

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

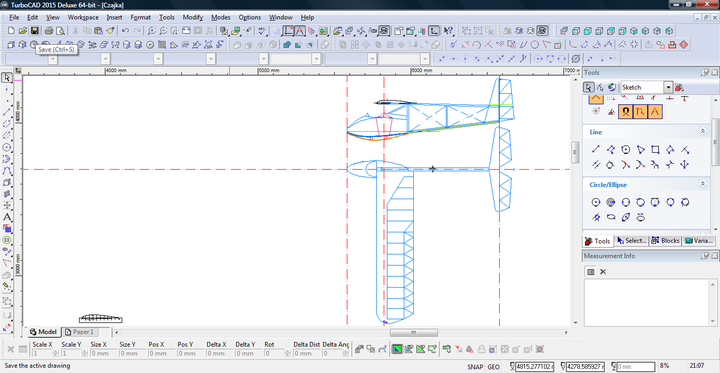

Przeczyściłem trochę rysunek, nałożyłem profil na kadłub, na razie kąty na 0 stopni.
Profil to MS3-11 Retro, stateczniki będą konstrukcyjne w formie płaskiej płytki.



Podglądałem inne podobne konstrukcje na forum i myślę, że najłatwiej będzie zrobić kadłub z listew sosnowych 8x8.
Zatem, belka ogonowa sosna 8x8, w kabinie 3 listewki 2x8 lamelowane.
Płoza 2 listewki 2x8 lamelowane.

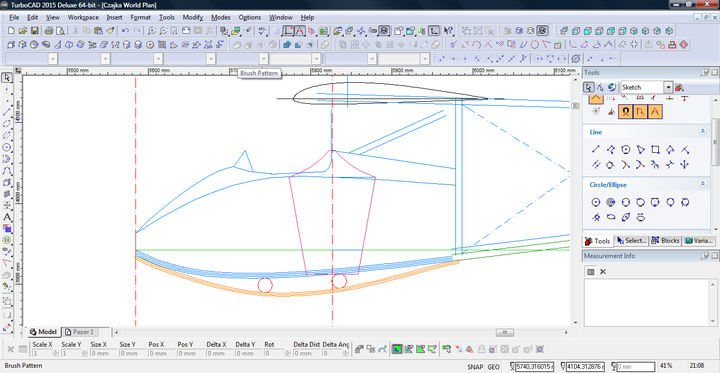

Czyli tak:


Trochę mam problem z tym węzłem... zrobić po prostu łączenie pod kątem czy jakoś inaczej to rozwiązać ?
Zakładam, że na każdym węźle będą nakładki ze sklejki 0,8 mm.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Ciekawy i ambitny plan. Węzły wzmocnione sklejką to dobry pomysł.

_________________
...Kto nie ma wyczucia prędkości i wydoskonalonej precyzji ruchów niewiele zwojuje....

Pozdrawiam: Tadeusz

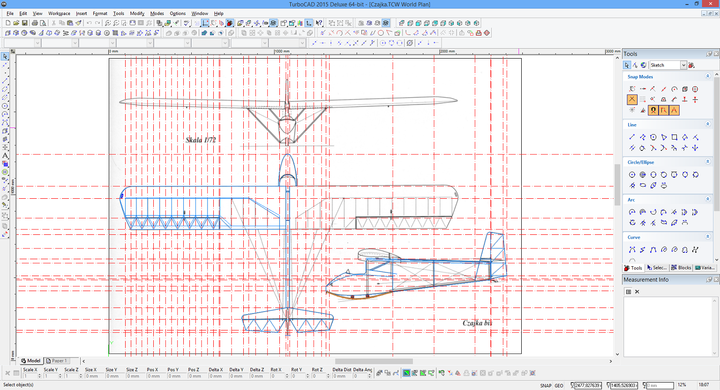

Złożyłem rzuty na jedną płaszczyznę, wszystko się spasowało, rysunek podkładowy z którego korzystam jest super


Próbuję wyrysować wręgę... oglądam zdjęcia, te z muzeum i z wątku viewtopic.php?f=57&t=212 - dochodzę do wniosku,
że podłoga była dość szeroka, nie schodziło się to tylko do szerokości belki jak sądziłem pierwotnie.
No i w sumie racja, bo jak by się ten biedy pilot inaczej zmieścił
Podłogę przyjąłem na 60% najszerszego miejsca.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

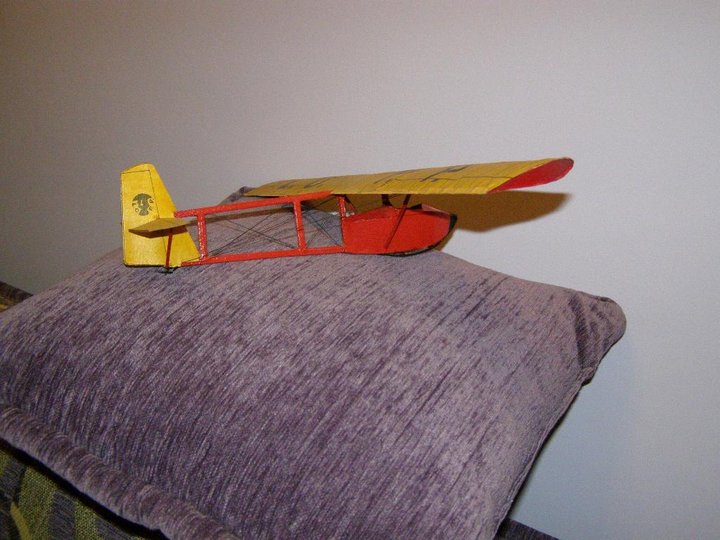

Podczas kolejnej wizyty mój niespełna 4 letni wnuczek "wyczaił" wśród dziesiątek samolotów starej kolekcji syna (oczywiście została ona u dziadka do odkurzania ) szybowiec "Czajka" Model wykonany z "Małego Modelarza" (pojawił się chyba w połowie lat osiemdziesiątych) po małym doważeniu był tłuczony po ścianach i podłodze cały wieczór. Latał i wytrzymał! Mimo, że końcówki skrzydeł ma wklejone odwrotnie! Przyjrzałem się sylwetce. Fajny! Konstrukcja wdzięczna do budowy. Gratuluję wyboru. Jest to "staruch" dla mniej zaawansowanych modelarzy a przy tym pełen uroku Myślę, że warto go mieć w kolekcji. Ja bym go wykonał makietowo.

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek

Nie mam pojęcia jak rozwiązany jest napęd steru wysokości w „Czajce”. Powinieneś już o tym pomyśleć w trakcie projektowania Najczęściej w tych „wozach drabiniastych" był stosowany na zewnątrz system linkowy na rolkach. Jeżeli uprzesz się na bowdeny to trzeba je pociągnąć wzdłuż belek w korytku tekturowym (balsowym) szerokości tej belki w celu zakamuflowania. Inaczej to będzie wyglądało ”kiszkowato”.

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek

Zdecydowanie myślę o linkach.
Rolki, właśnie... w sklepach modelarskich coś nie mogę nic sensownego znaleźć.
Szukać na Allegro czy może ktoś polecić jakiś sklep z takimi akcesoriami. ?

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

W sklepie "MODELMOTOR" masz do wyboru.

https://www.modelmotor.pl/kolko-obrotow ... p-jet.html
