Post: 27 paź 2017, o 12:20
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 802
Lokalizacja: Wrocław
Dzięki za sugestię. Jeszcze jak znajdę czarne EPP to już będzie klasa :D

Prace spowolniły, zrobiłem ostatnio tylko dziób. Właściwie to szkielet, jeszcze bez oklejenia :oops: :
Załącznik:
330.JPG [ 94.31 KiB | Przeglądany 1286 razy ]

Przymiarka w modelu - wszystko pasuje. Tak wygląda dziób z wałem silnika :
Załącznik:
331.JPG [ 76 KiB | Przeglądany 1286 razy ]


Na górę
 Wyświetl profil

Post: 15 lis 2017, o 15:22
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 802
Lokalizacja: Wrocław
Dziób wypełniony i oszlifowany:
Załącznik:
332.JPG [ 115.32 KiB | Przeglądany 1237 razy ]

Wycięte otwory chłodzące:
Załącznik:
333.JPG [ 145.44 KiB | Przeglądany 1237 razy ]

W środek statecznika wkleiłem magnesy neodymowe Ø3 mm:
Załącznik:
334.JPG [ 147.53 KiB | Przeglądany 1237 razy ]

Takie same magnesy nakleiłem na łącznik:
Załącznik:
335.JPG [ 146.81 KiB | Przeglądany 1237 razy ]

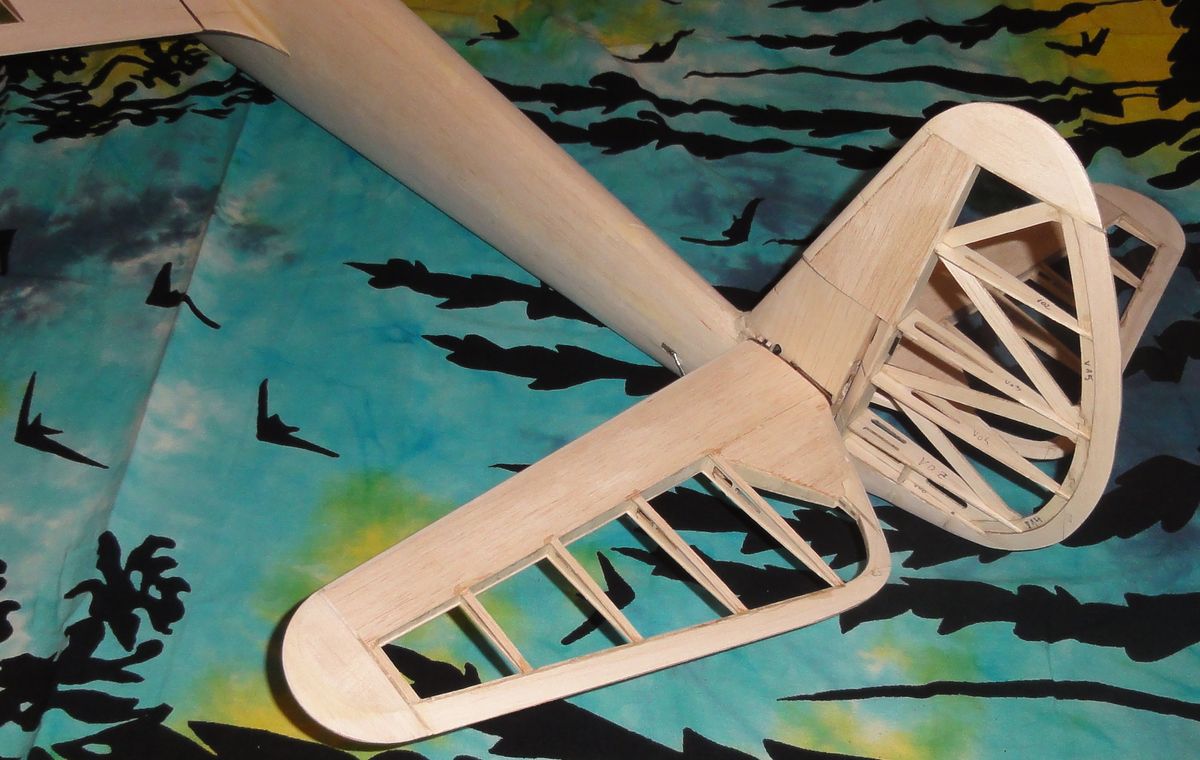

Statecznik po zamknięciu:
Załącznik:
336.JPG [ 165.85 KiB | Przeglądany 1237 razy ]


Na górę
 Wyświetl profil

Post: 16 lis 2017, o 10:23
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 lip 2015, o 00:13
Posty: 79
Lokalizacja: Brisbane, Australia
Domyślam się, że sprawdziłeś bieguny magnesów tzn. przyciągają się :D


Na górę
 Wyświetl profil

Post: 16 lis 2017, o 11:35
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 802
Lokalizacja: Wrocław
Działoby się gdyby stateczniki same "odlatywały" :lol: ;)
Najpierw kleiłem na CA do węglowego łącznika, przyłożyłem magnes i następnie założyłem statecznik i kleiłem.
Zawsze można się pomylić i nie byłaby to duża pomyłka w porównaniu do zbudowania dwóch płatów... prawych. A spotkałem się, że z trzy osoby tak zrobiły. To dopiero bujanie w obłokach ;)


Na górę
 Wyświetl profil

Post: 21 lis 2017, o 18:05
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 802
Lokalizacja: Wrocław
Do skrzydeł przykleiłem balsowe natarcie. Na laserze wyciąłem wzorniki noska, aby nadać mu prawidłowy kształt.
Załącznik:
337.JPG [ 75.78 KiB | Przeglądany 1164 razy ]

Wstyd się przyznać, ale zrobiłem tak po raz pierwszy :oops: Pomimo tego, że wiem jak waży jest kształt noska, zawsze brałem tylko skrajne przekroje i do nich szlifowałem. Wzorniki (jako rozdzielne) średnio się nadały, więc skleiłem je i w odpowiednich miejscach mocno przyciskałem do natarcia:
Załącznik:
338.JPG [ 59.28 KiB | Przeglądany 1164 razy ]

Balsowe natarcie dokładnie pokazywało gdzie szlifować :D Operacje powtarzałem aż wzornik był na swoim właściwym miejscu. O teraz tylko tak będę robił.
Po doklejeniu końcóek i oszlifowaniu całości, zostały odcięte lotki:
Załącznik:
339.JPG [ 311.94 KiB | Przeglądany 1164 razy ]


Na górę
 Wyświetl profil

Post: 24 lis 2017, o 13:08
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 802
Lokalizacja: Wrocław
Płoza mocowana z przodu na dwie śrubki, a z tyłu będzie przesuwnie na obejmie:
Załącznik:
340.JPG [ 49.87 KiB | Przeglądany 1128 razy ]
Załącznik:
341.JPG [ 45.59 KiB | Przeglądany 1128 razy ]

Przypadkowo znalazłem w pracy po remoncie jakieś stare wygłuszenie / izolację. Gąbka z folią:
Załącznik:
342.JPG [ 163.61 KiB | Przeglądany 1128 razy ]

Nie jest to zwykła gąbka, jest nieco twardsza i jakby kauczukowa. Nożem tnie się równo, po ściśnięciu, po chwili wraca do poprzedniego kształtu. Zaadaptowałem ją więc do Mewy :D
Załącznik:
343.JPG [ 43.32 KiB | Przeglądany 1128 razy ]

Mimo wszystko "gąbka" jest nieco za mało sztywna (zwłaszcza w najbardziej dla mnie istotnym bocznym kierunku), więc wzmocniłem ją nicią która przy okazji imituje wiązanie sznurem. Dopiero w połowie pracy udało mi się opanować technikę i szło w miarę równo. Ale poprawiać to mi się nie chce...


Na górę
 Wyświetl profil

Post: 30 lis 2017, o 11:37
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 802
Lokalizacja: Wrocław
Kabina klejona na kadłubie:
Załącznik:
344.JPG [ 86.99 KiB | Przeglądany 1073 razy ]
Załącznik:
345.JPG [ 117.01 KiB | Przeglądany 1073 razy ]
Załącznik:
346.JPG [ 144.06 KiB | Przeglądany 1073 razy ]

Kopyto owiewki zalaminowałem tkaniną 2x50 [g/m²]. Krawędzie poszarpane bo obcinałem je nożykiem chwilę za szybko. Szedłem spać :D Normalnie ładnie i łatwo się odcina :
Załącznik:
347.JPG [ 83.55 KiB | Przeglądany 1073 razy ]


Na górę
 Wyświetl profil

Post: 5 gru 2017, o 11:36
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 802
Lokalizacja: Wrocław
Krawędź natarcia lotki będzie półokrągła - zmniejszy to szczelinę przy klapolotkach. Aby ułatwić zadanie zrobiłem prosty przyrząd:
Załącznik:
348.JPG [ 104.23 KiB | Przeglądany 1025 razy ]

Tak wygląda lotka po szlifowaniu:
Załącznik:
349.JPG [ 88.38 KiB | Przeglądany 1025 razy ]

A taki stan Mewy jest na chwilę obecną:


Załączniki:
350.JPG [ 193.21 KiB | Przeglądany 1025 razy ]
351.JPG [ 175.59 KiB | Przeglądany 1025 razy ]
352.JPG [ 140.19 KiB | Przeglądany 1025 razy ]
Na górę
 Wyświetl profil

Post: 11 gru 2017, o 21:06
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 802
Lokalizacja: Wrocław
Do oklejenia szybowca użyłem folii Oracover Cream. Bardzo długo zastanawiałem się nad użyciem Oracover Antique ale nie byłem przekonany do chropowatej faktury tej folii. Obawiałem się zaburzenia warstwy przyściennej w profilu laminarnym. Czy słusznie - teraz się nie dowiem ;)
Tak wyglądają element "Mewy":


Załączniki:
353.JPG [ 95.49 KiB | Przeglądany 944 razy ]
354.JPG [ 70.08 KiB | Przeglądany 944 razy ]
Na górę
 Wyświetl profil

Post: 9 sty 2018, o 08:56
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 802
Lokalizacja: Wrocław
Przy pomocy milo i jego plotera, "Mewa" otrzymała znaki. Dzięki :D Logo LOPP - wydruk na samoprzylepnej foli transparentnej:
Załącznik:
355.JPG [ 66.9 KiB | Przeglądany 688 razy ]
Załącznik:
356.JPG [ 100.58 KiB | Przeglądany 688 razy ]

Mocowanie kabiny - połączenie kształtowe i magnesy:
Załącznik:
357.jpg [ 130.8 KiB | Przeglądany 688 razy ]
