No to rozpocząłem szkicowanie jednakże samym gadaniem na "czacie", obawiam się, niewiele zwojuję.
Dlatego rozpoczynam wątek i będę zamieszczał postępy prac i mam nadzieję wspomożecie wiedzą i doświadczeniem.
Praca nad szkicem rozpoczęta wczoraj wieczorem.
Jpg kadłuba znaleziony w sieci

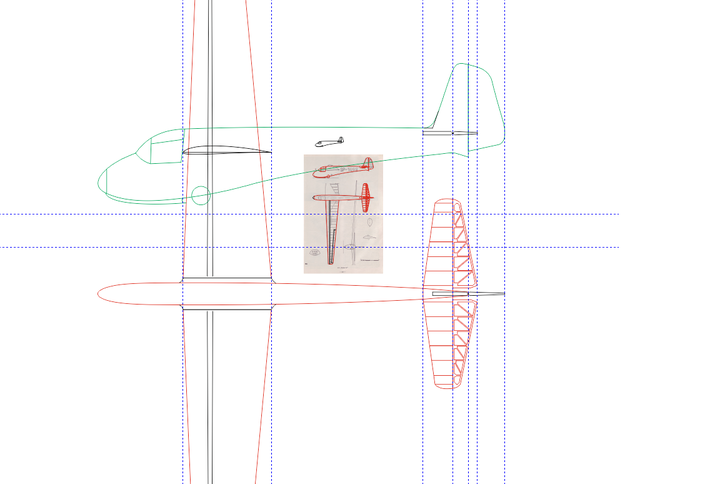

a to moje wyskrobane kreski przy pomocy Corela

Ponieważ ma to być mój pierwszy zbudowany model szybowca wybrałem wersję EASY czyli mocno uproszczę, a jak się spodoba modelarstwo szybowcowe to może coś dokładniejszego narysuję. Kto wie?

EDIT:

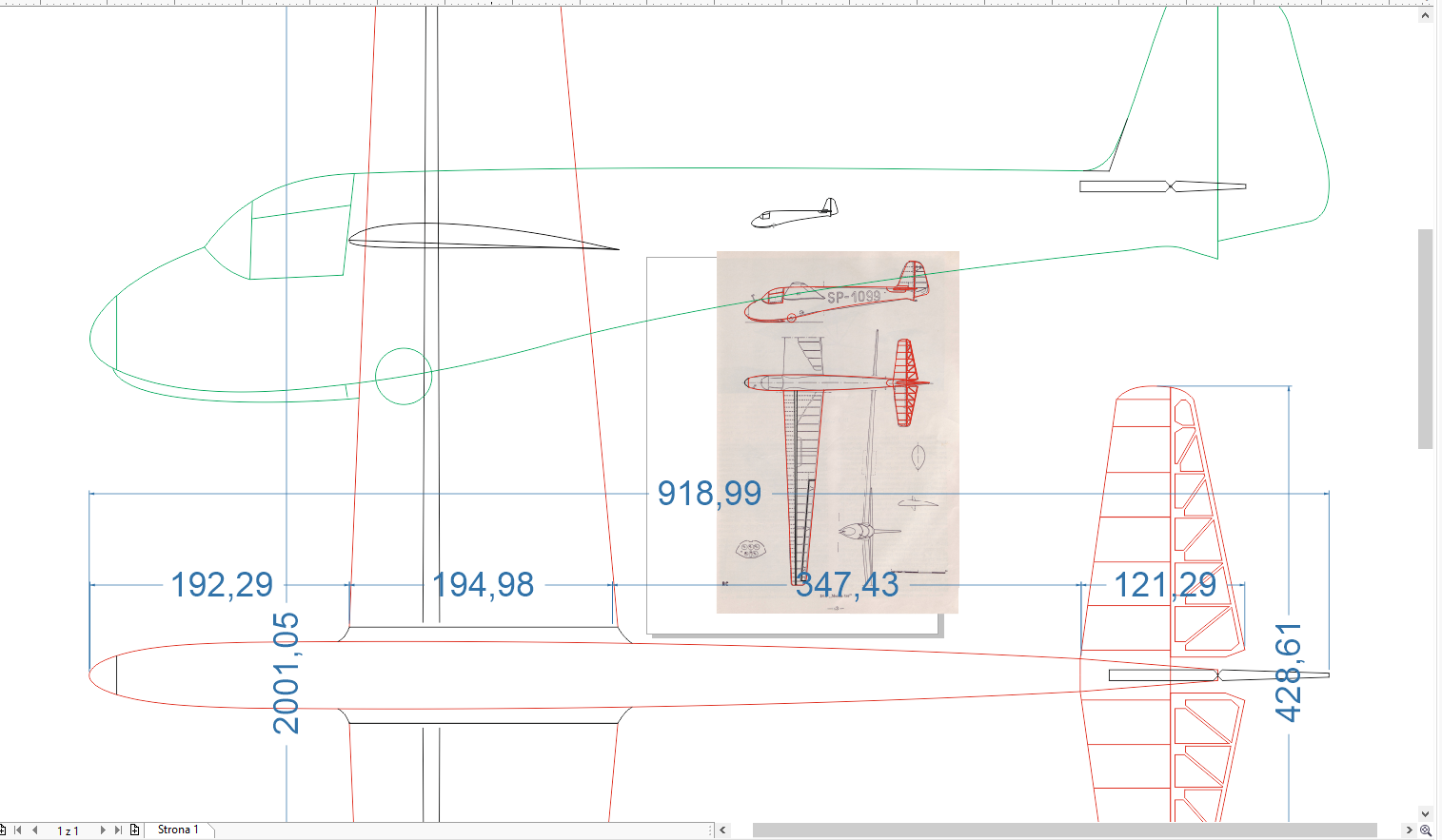

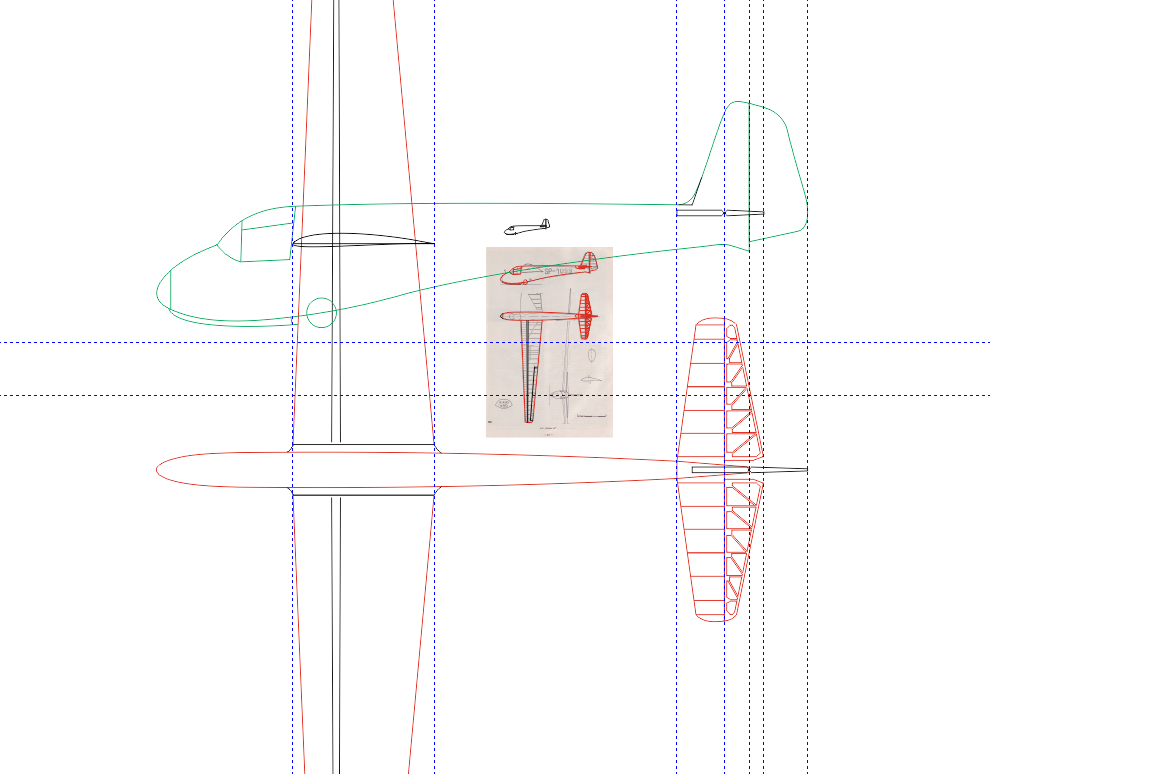

Dorzucam zrzut z kilkoma wymiarami.


Teraz pytanko na szybko i zapewniam jedno z wielu. Jakiej grubości zrobić usterzenie. Na rysunkach przyjąłem balsa 8mm.

_________________
Pozdrawiam Adam

8 mm będzie w sam raz, zawsze możesz zeszlifować na mniej.

No i fajnie, że trafiłem.

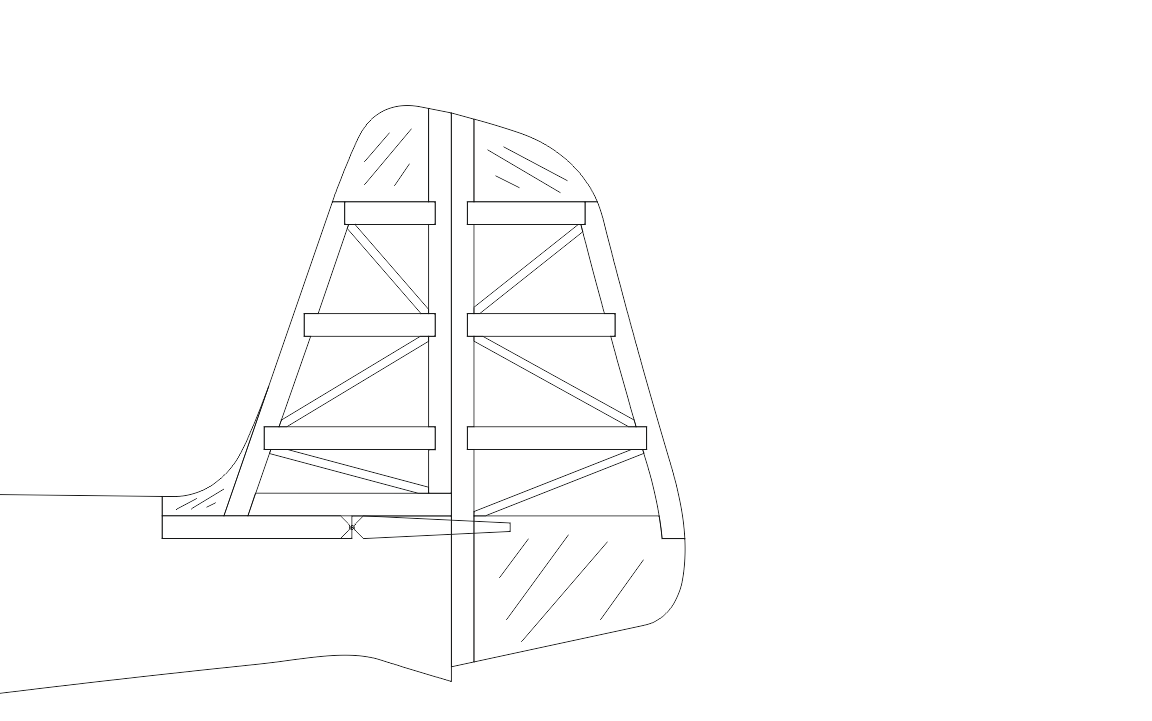

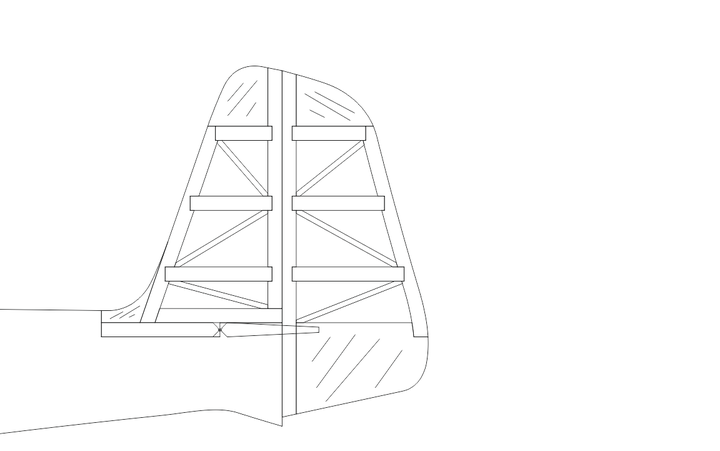

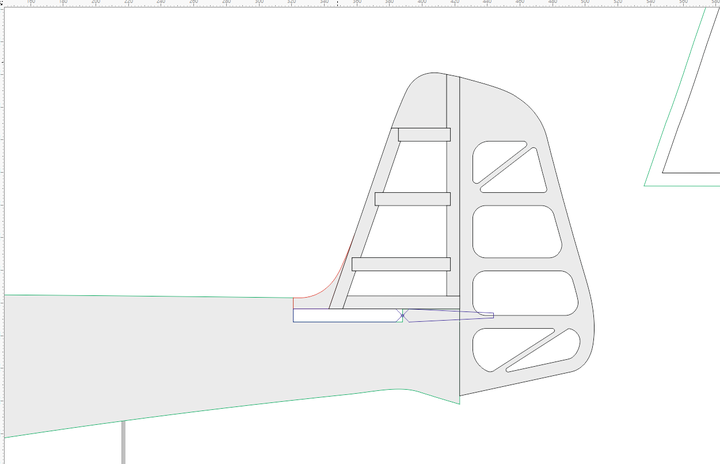

Mam dwa warianty wykonania, jeden sklejenie usterzenia z listew 8x8 balsa (po lewej) lub wersja frezowana (po prawej)

Milo lekko powiększyłem pionowy niewiele ale zawsze.

_________________
Pozdrawiam Adam

Wiesz, jak to mówią starzy modelarze...."pionu nigdy za dużo" Ja bym kleił, ale Twój wybór, jak zrobisz tak będzie dobrze .

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Też wolę kleić, zawsze to trochę zabawy więcej.

_________________
Pozdrawiam Adam

Chyba nie chcesz frezować z jednej deski balsy, to się nie uda w sensie wytrzymałości. Słoje w rozpórkach pionowo nie dadzą rady. lepszy konstrukcyjny.

No to jedno z czaszki tzn. wybór sposobu budowy usterzenia

Wysokość 195mm

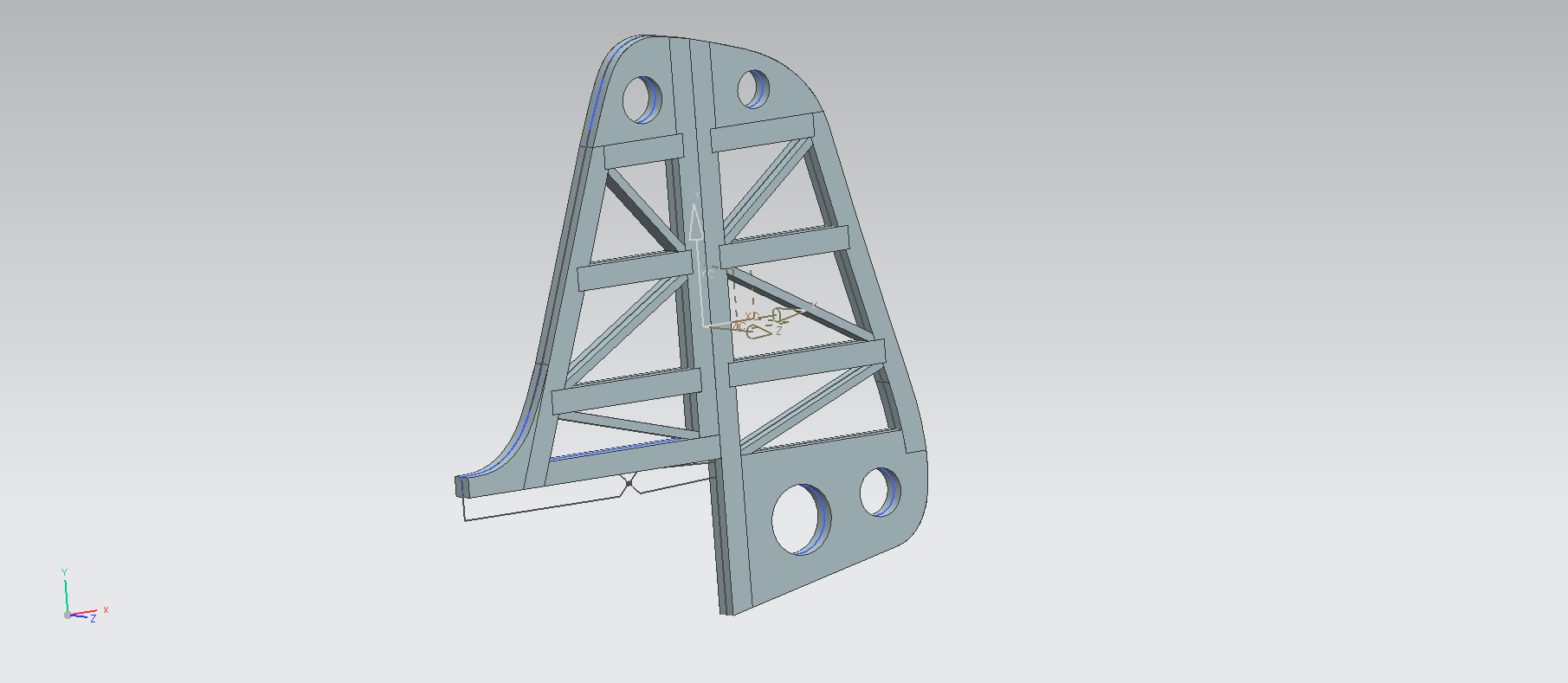

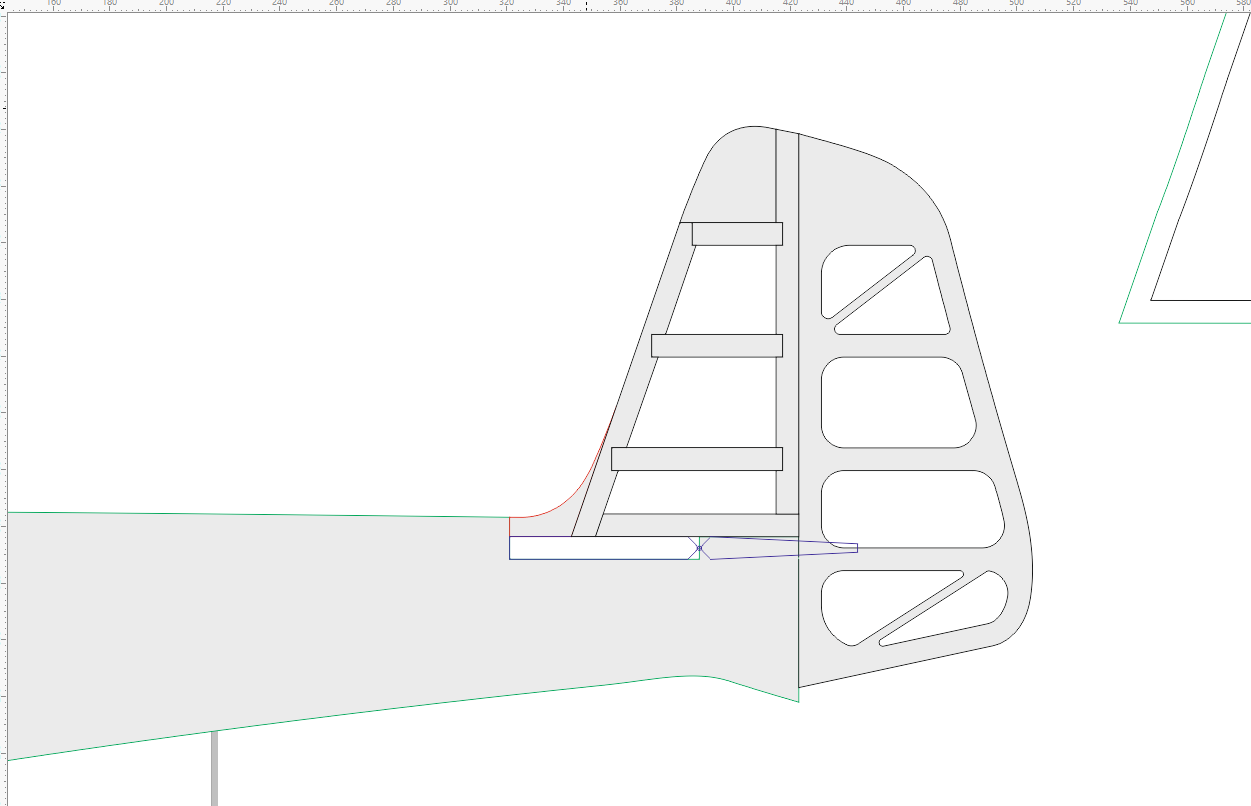

Wizualizacja 3D

_________________
Pozdrawiam Adam

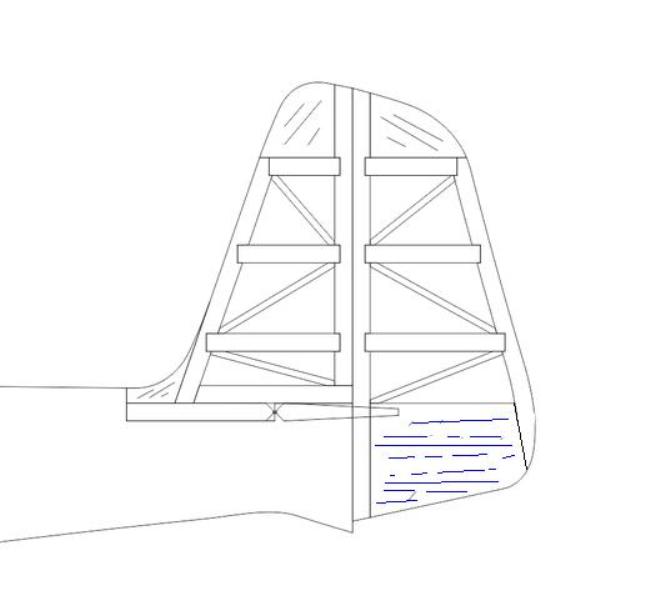

Listwę spływu steru kierunku dociągnij do samego dołu, usztywni to jego dolną część która ma słoje poziomo. Jak zahaczysz sterem to dół może pęknąć wzdłuż poziomej osi otworów.

Te słoje dał bym tak:

_________________
Pozdrawiam.
Stefan.

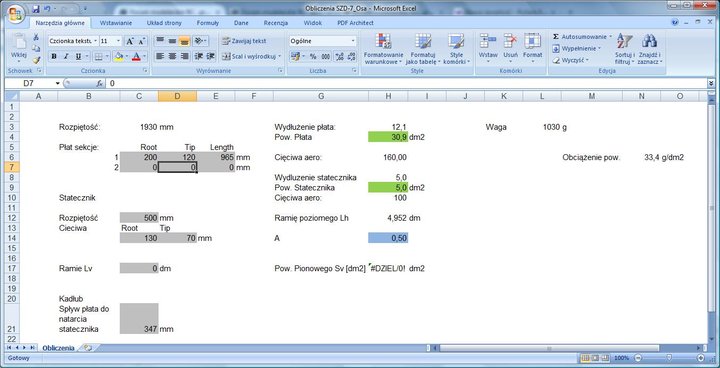

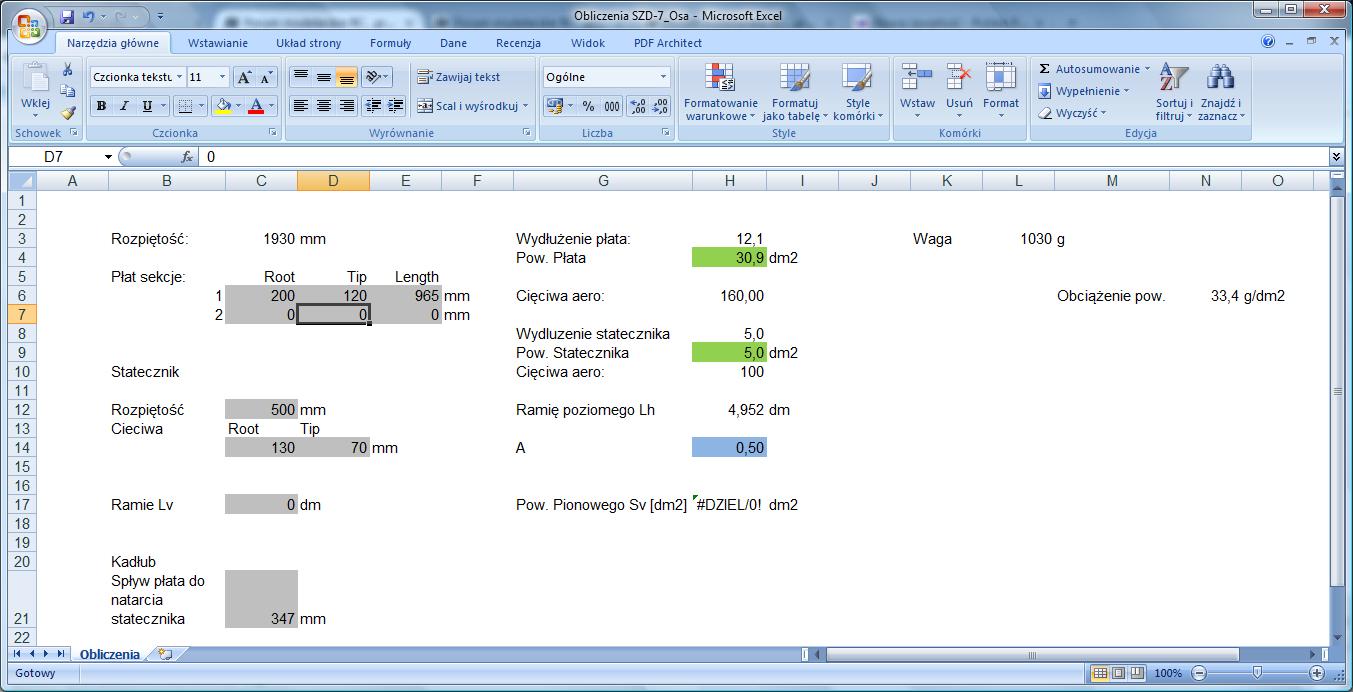

Przeliczyłem model na podstawie podanych wymiarów.



Jeśli chodzi o stateczność, było by ok... niemniej jednak, ma dość duże wydłużenie - raczej bym zmniejszył.
Chociażby ze względu na to, że aby jako tako latał tj. miał obciążenie powierzchni na przyzwoitym poziome musiał byś zmieścić się w 870gram wagi do lotu.

No i końcówka płata 72mm... może być problem z Re.


EDIT:

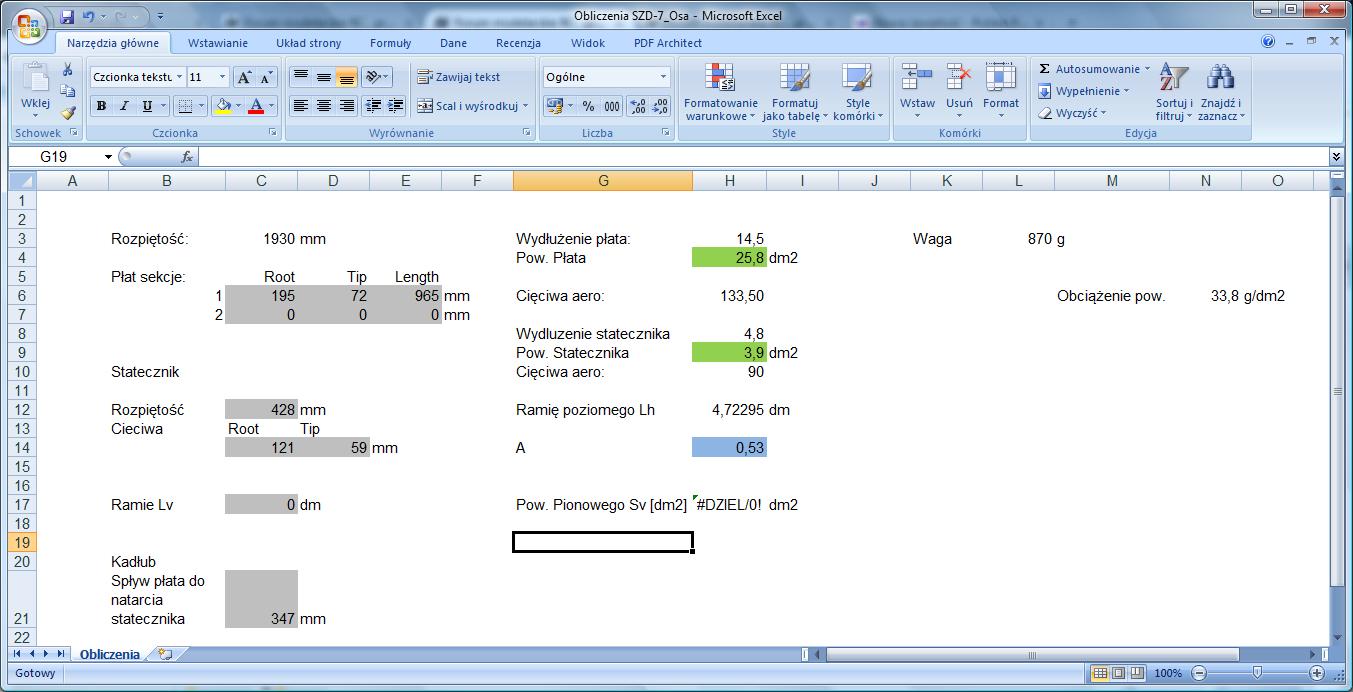

Proponował bym:


W takiej konfiguracji, akceptowalna waga to już 1030 gram do lotu.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
