Czołem!

Kolejny temat z cyklu "detale" czyli o rzeczach, które chcę zrobić, ale nie wiem jak.

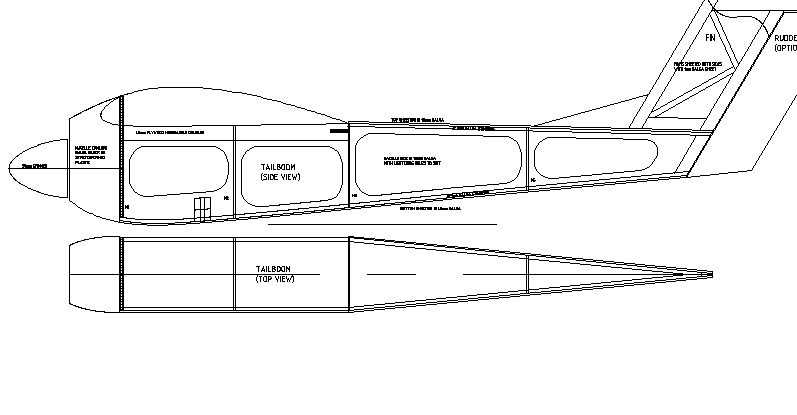

Popatrzmy na poniższy fragment planów.
Załącznik:
sshot-3.png [ 15.85 KiB | Przeglądany 3276 razy ]


Kiedy patrzymy na boczek z boku, wszystko jest OK - całość wygląda pięknie. Patrząc jednak na kadłub od góry widać, że boczek kadłuba jest łamany. Często takie załamanie występuje na równi ze spływem skrzydła lub zaraz za nim. Zakładam, że boczek będzie wykonany z balsy. Pytanie brzmi: czy jest jakiś sposób żeby wygiąć deseczkę balsową w poprzek włókien o taki kąt? Czy może wykonanie kadłuba z takim łamanym bokiem wymaga zastosowania przeciętego boku, a co za tym idzie jakiegoś wzmocnienia samej konstrukcji kadłuba?

_________________
Szymon


Na górę
 Wyświetl profil

Post: 11 maja 2012, o 20:07
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 kwie 2012, o 19:55
Posty: 406
Lokalizacja: Warszawa
strejla_u pisze:
Czołem!
widać, że boczek kadłuba jest łamany. Zakładam, że boczek będzie wykonany z balsy.

Balsa da się "zmusić" do takiego kształtu. Broń Cię Boże ciąć w tych miejscach, to osłabi kadłub. Ogólnie drewno można giąć na gorąco nad parą wodną i potem przykleić mocnym klejem, ale i tak będą naprężenia,. Najlepiej gdybyś nie upierał się przy tych gięciach i zmienił kształt kadłuba w widoku z góry pozwalający swobodnie ułożyć się desce balsowej "do kształtu"

PS: Szymon. Tak wyażurowany boczek będzie bardzo słaby. Przekrzyżuj to jakoś zgodnie z działaniem sił na kadłub.

_________________
Pozdrawiam.
Stefan.


Na górę
 Wyświetl profil

Post: 11 maja 2012, o 20:48
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2630
Lokalizacja: Ostrowiec Św.
Akurat ten boczek z takimi ażurami wygiąć się nie będzie dawał bo popęka, no chyba że przed i za miejscem gięcia będzie ściśnięty dwoma płaskownikami po każdej ze stron. Lepszym pomysłem jest zrobienie kadłuba po łuku. Jako kształt wzorcowy można wykorzystać kawałek profilu NACA0012. Całość jest wręcz banalna do narysowania już o względach aerodynamicznych i estetycznych nie wspomnę. Co do samego modelu z rysunku to do wyważenia bedzie to porażka.

Stefan, zamiast pary wodnej popróbuj płynu do szyb na amoniaku. Porzucisz odrazu parę wodną.


Na górę
 Wyświetl profil

Post: 11 maja 2012, o 21:32
Offline
Modelarz
Awatar użytkownika

Rejestracja: 6 maja 2012, o 11:23
Posty: 56
Lokalizacja: Pruszków, Ostrowiec
Ten rysunek wyżej to jedynie jedna z dwóch belek ogonowych (będących jednocześnie gondolami silników) w modelu OV-10 Bronco. Plany są dostępne na profili2.com . Model bardzo mi się podoba, od jakiegoś czasu noszę się z zamiarem wykonania większej wersji tego modelu (140 -160 cm) ze składanym podwoziem.

EDIT

Te silne ażury to nie ażury boczków kadłuba/belki ogonowej, a ażury sklejki będącej w zasadzie szkieletem belki. Po oklejeniu balsą nie powinno być zatem aż tak wiotko.

_________________
Szymon


Na górę
 Wyświetl profil

Post: 11 maja 2012, o 21:35
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2630
Lokalizacja: Ostrowiec Św.
No cóż, po prostu narysuj i wytnij. Jak nie będziesz wiedział jak przenieść długość łuku na długość boczku to Ci powiem. Takie załamanie boczku jak na planie to zgroza i woła o pomstę.


Na górę
 Wyświetl profil

Post: 11 maja 2012, o 21:38
Offline
Modelarz
Awatar użytkownika

Rejestracja: 6 maja 2012, o 11:23
Posty: 56
Lokalizacja: Pruszków, Ostrowiec
O dziwo, takie ostre załamania na boczkach kadłubów spotykam dosyć często. No ale w każdym razie skoro wiadomo jak sobie z tym radzić, to fajnie.

Co do wyznaczenia długości łuku na długość boczku. W rzucie od góry pomierzę odcinkami długość łuku. No chyba że jest prostszy sposób, to nie omieszkam skorzystać.

_________________
Szymon


Na górę
 Wyświetl profil

Post: 11 maja 2012, o 21:39
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2630
Lokalizacja: Ostrowiec Św.
Jest prosty sposób w TC na pomierzenie dowolnej krzywej. Banał.

Tak na marginesie to przypadkiem nie jest to OV10 Bronco?


Na górę
 Wyświetl profil

Post: 11 maja 2012, o 21:48
Offline
Modelarz
Awatar użytkownika

Rejestracja: 6 maja 2012, o 11:23
Posty: 56
Lokalizacja: Pruszków, Ostrowiec
Chętnie poznam sposób pomiaru długości łuku. Często miewam z tym problem i o ile pomiar odcinkami jest wystarczająco dokładny, to trochę upierdliwy.

Tak - to jest model OV-10 Bronco (2 posty wyżej ;) ) - bardzo podoba mi się jego sylwetka, a i fakt że jest to dwusilnikowiec nie uchodzi mojej uwadze. Model ma dosyć gruby profil (jakiś płasko wypukły) - po przeskalowaniu modelu z ok 101 cm do 160 cm profil z grubości 33 mm rozrasta się do 54 mm przy cięciwie 33 cm (jakieś 16%).

_________________
Szymon


Na górę
 Wyświetl profil

Post: 11 maja 2012, o 21:57
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2630
Lokalizacja: Ostrowiec Św.

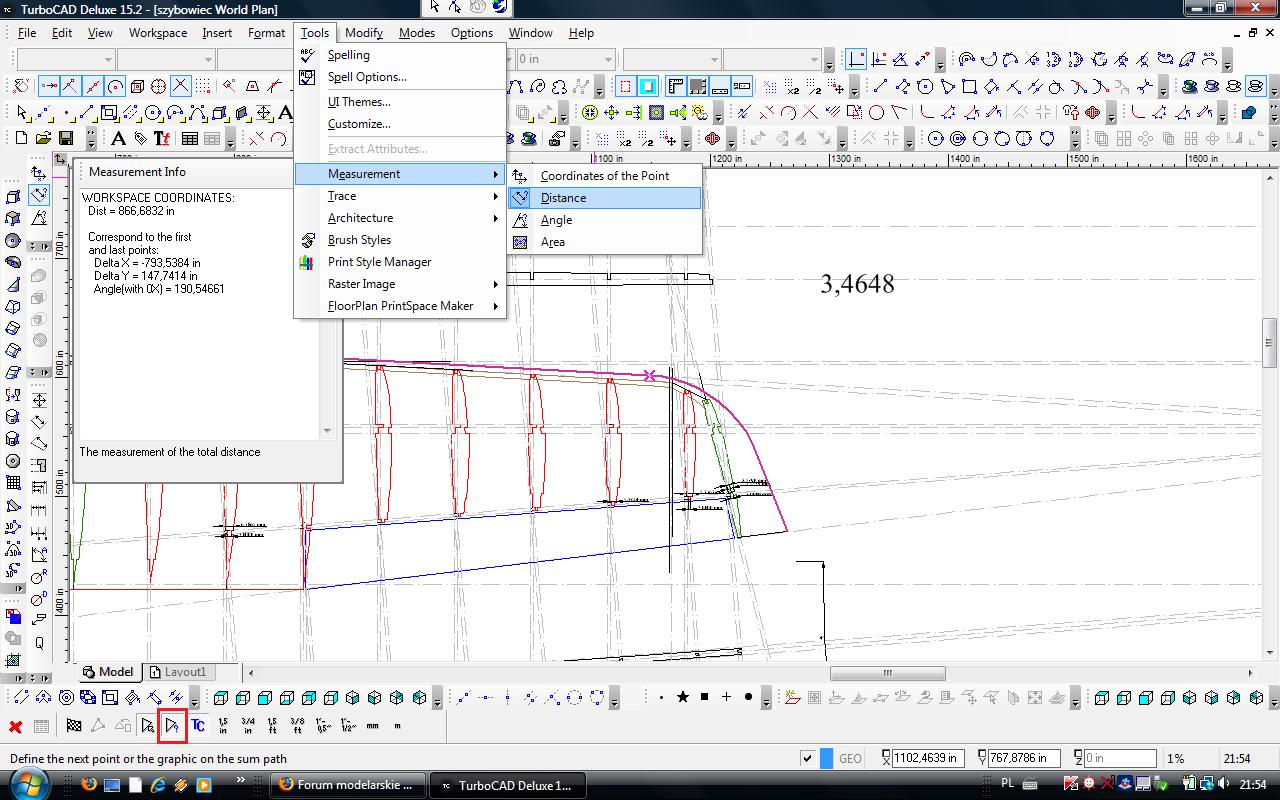

Tools>Measurement>Distance a po wybraniu tej opcji wybierasz na dole Single Entity. Po wybraniu tej ostatniej opcji zaznacz interesującą Cię krzywą. Polecam uprzednie wyłączenie No Snap


Załączniki:
Bez tytułu111.jpg
Bez tytułu111.jpg [ 185.15 KiB | Przeglądany 3231 razy ]
Na górę
 Wyświetl profil

Post: 11 maja 2012, o 23:35
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 sty 2012, o 15:53
Posty: 61
Lokalizacja: Puławy
A można w takiej sytuacji w niejscu 'przegięcia' zastosować podwójną wręgę? No wiecie, takie coś jak się zazwyczaj stosowało w modelach kartonowych.

_________________
Obrazek ... latać się chce
