Witam Kolegów!
Czy posiada ktoś z Kolegów dokładniejsze plany szybowca wyczynowego Ryszarda Piaseckiego? Prezentowane rysunki z Przeglądu Konstrukcji Modelarskich są mało dokładne (np. brak podanej rozpiętości płata).

Dziękuję

_________________
SAM 18-018
Pozdrawiam serdecznie
Piotr
Na górę
 Wyświetl profil

Janusz
Post: 21 lut 2019, o 10:26
Offline
Modelarz
Awatar użytkownika

Rejestracja: 25 lut 2013, o 13:09
Posty: 16
Lokalizacja: Skalbmierz
Oj ciężko będzie, to wiekowa konstrukcja. Spróbuj przeskalować ten rysunek z PKM.
Na górę
 Wyświetl profil

milo
Post: 21 lut 2019, o 10:45
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Na rysunku jest dużo wymiarów, a co najważniejsze cięciwa - 300 mm - można przeskalować. Biorąc pod uwagę, że wydłużenie najczęściej to 10/12, możemy domniemywać jakieś 3000/3600 mm rozpiętości. Jeżeli chcesz, wrzucę szkice do cada i się zobaczy. Moim zdaniem różnica 100/200 mm w rozpiętości nie stanowi, to nie makieta ;) .
Edit:
Zmierzyłem w cadzie, rozpiętość wychodzi 324 cm. Pomiar zrobiłem na szkicu widok z przodu, czyli uwzględniający wznios.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Janusz
Post: 21 lut 2019, o 12:23
Offline
Modelarz
Awatar użytkownika

Rejestracja: 25 lut 2013, o 13:09
Posty: 16
Lokalizacja: Skalbmierz

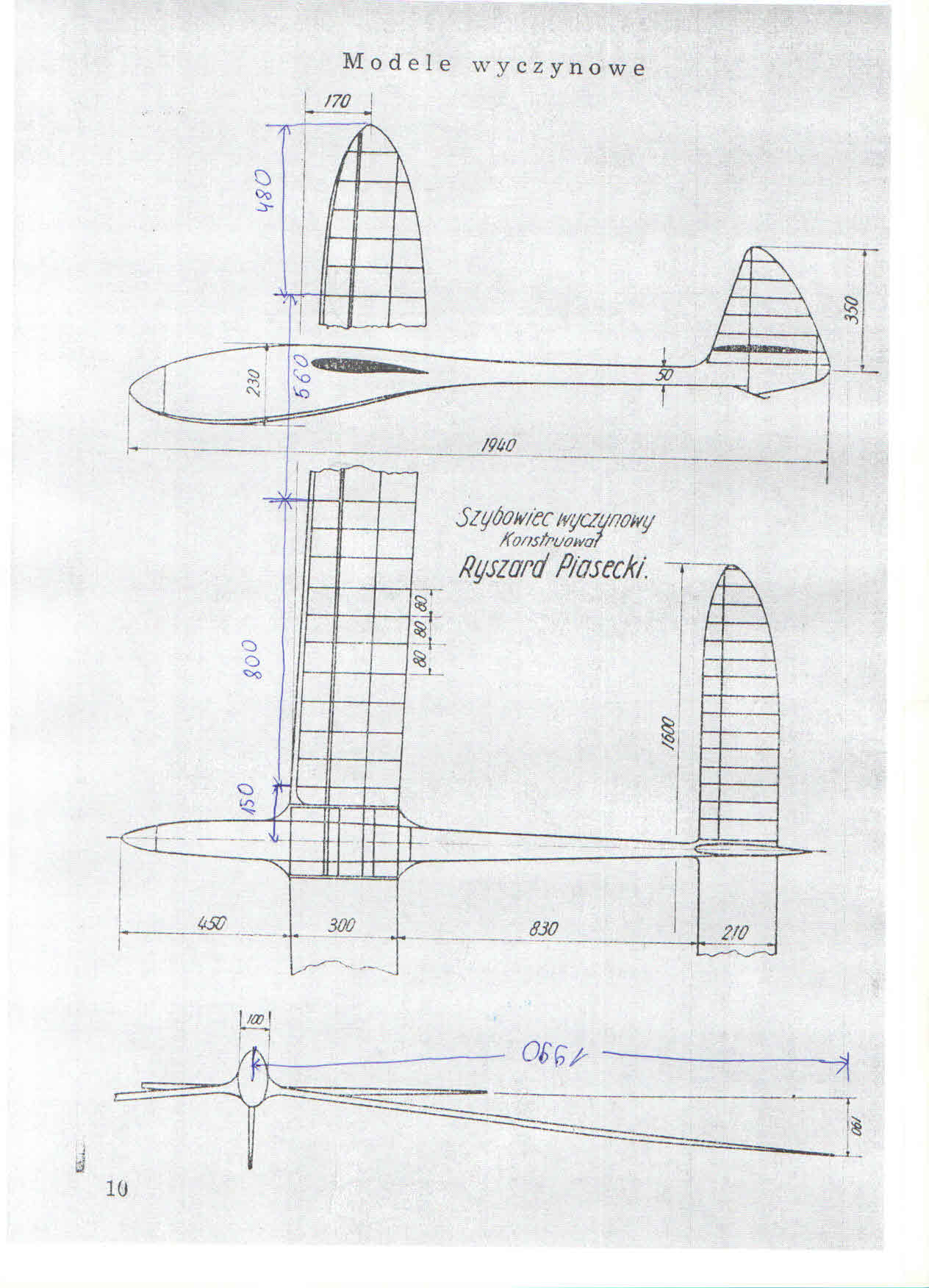

A mnie rozpiętość wychodzi 398 cm z rysunku. Powiększyłem pdf i pomierzyłem.
23 x 80 mm =1840 mm
1840 + 150 = 1990 mm (jedno skrzydło)


Załączniki:
plan.jpg [ 154.9 KiB | Przeglądany 15662 razy ]
Na górę
 Wyświetl profil

milo
Post: 21 lut 2019, o 13:03
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Janusz pisze:
A mnie rozpiętość wychodzi 398 cm z rysunku

Zgadza się :oops: . Można powiedzieć, że rozpiętość od osi symetrii do końcówki to 400 cm. Różnica w moich i Twoich pomiarów to inna skala rzutu z przodu /1/4 mniejsza/, nie zwróciłem uwagi, mój błąd. Reszta wymiarów ogólnie się zgadza, są pewne rozbieżności, pewnie dlatego, że nie zachowane są proporcje szkicu precyzyjnie.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

piciu
Post: 21 lut 2019, o 13:29
Offline
Modelarz
Awatar użytkownika

Rejestracja: 10 wrz 2015, o 13:46
Posty: 41
Lokalizacja: Wejherowo
Dziękuję serdecznie za pomoc. Niestety na razie nie mogę skorzystać z własnego AC, ponieważ muszę zakupić nowy komputer (stary nie daje rady).

Pozdrawiam
Piotr

_________________
SAM 18-018
Pozdrawiam serdecznie
Piotr
Na górę
 Wyświetl profil

milo
Post: 28 sie 2019, o 21:32
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Znalazłem co nie co w Skrzydlatej Polsce z 1953 roku w archiwach MLP. Po prawej u dołu.

http://www.muzeumlotnictwa.pl/digitaliz ... 55/171.jpg

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

piciu
Post: 4 wrz 2019, o 20:16
Offline
Modelarz
Awatar użytkownika

Rejestracja: 10 wrz 2015, o 13:46
Posty: 41
Lokalizacja: Wejherowo
Dziękuję za pomoc.
