 Tytuł: Zjednoczona RC
Post: 6 maja 2023, o 11:41
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk
Rozważam budowę Zjednoczonej w wersji RC.
Plany opublikowane w 2 Biuletynie SAM 18, jakoś zachęciły mnie do tego szybowca.
Po wstępnej analizie pojawiają się pytania....
Ale od początku, zacząłem od skrzydła i przygotowania żeberek.
Załącznik:
Zrzut ekranu 2023-05-06 104911.png
Zrzut ekranu 2023-05-06 104911.png [ 261.94 KiB | Przeglądany 9762 razy ]

Załącznik:
Zrzut ekranu 2023-05-06 105015.png
Zrzut ekranu 2023-05-06 105015.png [ 258.39 KiB | Przeglądany 9762 razy ]


No i niby spoko, ale centropłat w zasadzie też ma wznios...
Więc rozważam opcje:
  • Olewam wznios centropłatu
  • Buduję dwie połówki i sklejam skrajne żeberka ze wzniosem
  • J.w plus dodaję łącznik sklejkowy

Przygotowuję także poziomy i tu pytanie, bo wydaje mi się, że gdzieś już widziałem takie rozwiązanie ale wolę zapytać.
Mowa o SW, chciałbym go wykonać tylko z jednej strony by uprościć konstrukcję (Część zakreskowana na rysunku).
Załącznik:
Zrzut ekranu 2023-05-06 104759.png
Zrzut ekranu 2023-05-06 104759.png [ 259.93 KiB | Przeglądany 9762 razy ]


Zda to egzamin?

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 6 maja 2023, o 21:16
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3695
Lokalizacja: Elbląg
Zaprojektuj płat "po naszemu", czyli skrzydło dzielone, łącznik pręt fi 4 mm, między dźwigarami. Ster wysokości lepiej symetryczny i powiedzmy 25-30 mm cięciwa. Ster kierunku powiększ do ok 50 % statecznika pionowego.
Rysuj zestaw, na pewno będą chętni :D .

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 15 maja 2023, o 20:58
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk
Uporałem się ze skrzydłem... więcej nie poprawiam :oops: :evil:
W zasadzie narysowałem je od nowa, unikając poprzednich błędnych założeń...
Żeberka sklejka 1mm, rozłożone na formatce, jedynie co to zakończenie skrzydeł przeniosę na sklejkę 3mm
Dorobiłem sobie także 2 wzorniki ustalające kąty wzniosu... Wkleję je jako przekładkę przy dźwigarach.

Załącznik:
Zrzut ekranu 2023-05-15 205309.png
Zrzut ekranu 2023-05-15 205309.png [ 297.02 KiB | Przeglądany 9551 razy ]


Przechodzę do kadłuba ;)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 17 cze 2023, o 21:29
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk
Miał być kadłub, a zrobiłem poziomy, trudno ;) :lol:
Czas w CAD 12 godzin, nie wiem kiedy i na czym :roll:
Załącznik:
Zrzut ekranu 2023-06-17 212733.png
Zrzut ekranu 2023-06-17 212733.png [ 266.8 KiB | Przeglądany 9060 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 28 cze 2023, o 16:11
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3695
Lokalizacja: Elbląg
Dzisiaj odebrałem dwa pierwsze wycięte zestawy "Zjednoczonej". Arkusz sklejki 1 mm 310x510, połowa arkusza 310x510 sklejki 3 mm Panama, deska balsy 3 mm i kawałek balsosklejki 3 mm.


Załączniki:
DSCN6389.jpg [ 206.49 KiB | Przeglądany 8843 razy ]
DSCN6390.jpg [ 224.09 KiB | Przeglądany 8843 razy ]
DSCN6391.jpg [ 207.14 KiB | Przeglądany 8843 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 25 lis 2023, o 20:11
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk
uuu ale zaniedbałem temat Zjednoczonej.... moja wina przyznaje się bez bicia.
Prawda jest taka, że model mnie trochę zdenerwował...
Brakuje mi poszycia, kesonów... tego w sumie co w miarę umiem robić. :roll:

Ostatnio doszedłem do wniosku, że chyba nie umiem budować takich modeli, gdzie kadłub kończy się na listewkach.
Wiotkie to, dziwne... folia wszystko napina / wykrzywia, ehh.

Do tego model Old, jakoś strasznie stresujące jest to, że ma spełniać jakiś regulamin :? :o

Ale trudno, olałem to. Najwyżej się nie zakwalifikuje.
Zmotywowały mnie ostatnio zdjęcia modeli na grupie WhatsUp, gdzie w zasadzie, statecznik pionowy był sterowany zupełnie nie
w sposób jaki był prezentowany na planie - więc jak to jest OK, to może nie ma co się spinać...

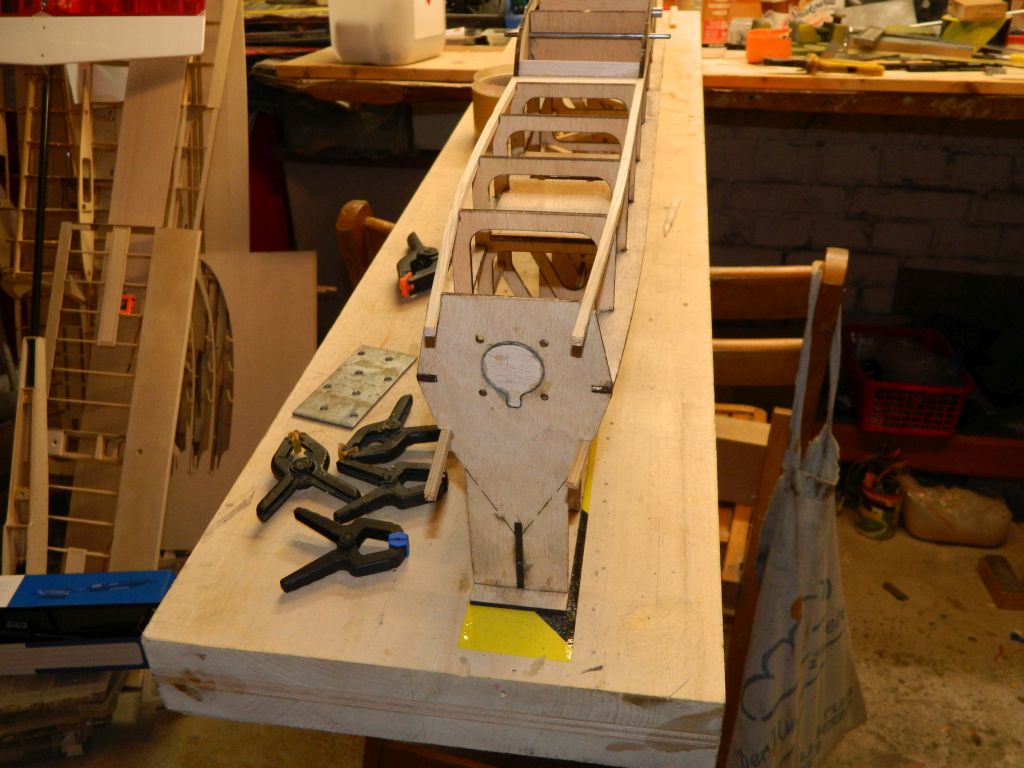

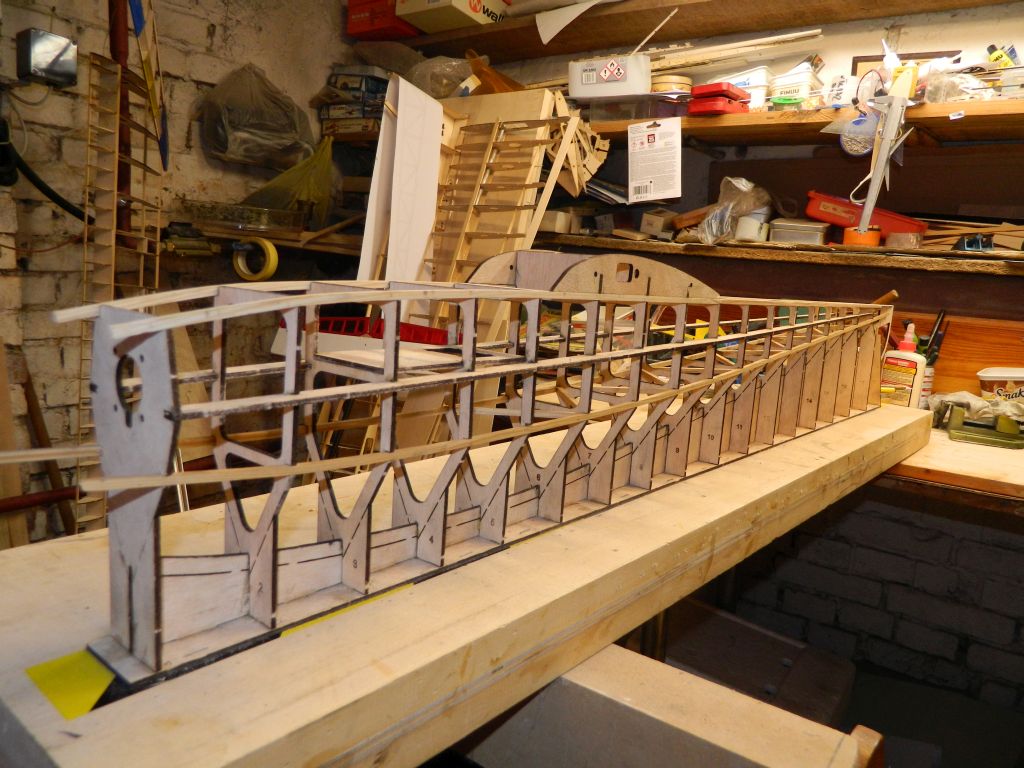

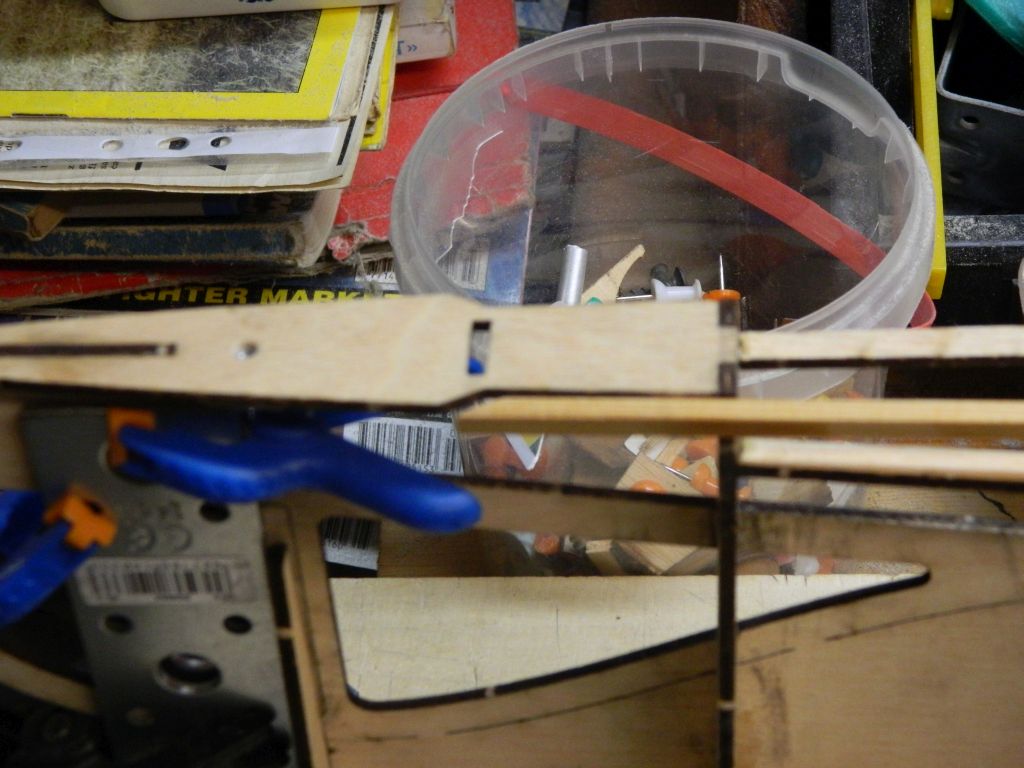

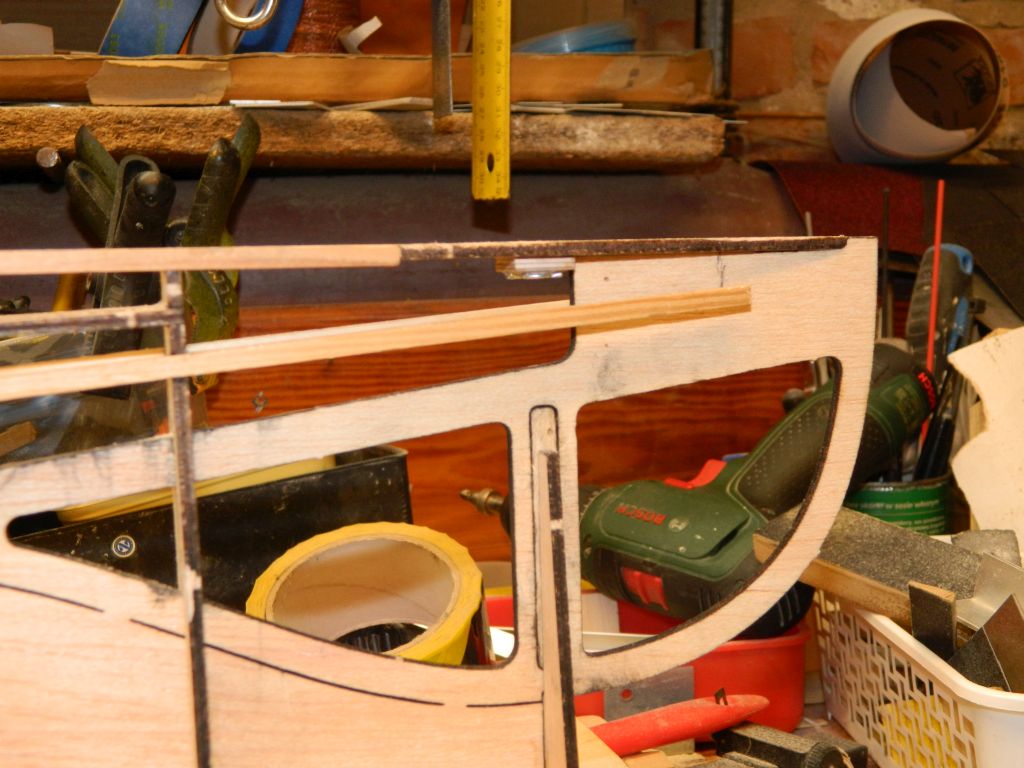

Stan na dziś.
Załącznik:
IMG_20231125_185841.jpg [ 716.37 KiB | Przeglądany 1031 razy ]

Załącznik:
IMG_20231125_185851.jpg [ 722.1 KiB | Przeglądany 1031 razy ]

Załącznik:
IMG_20231125_185914.jpg [ 729.02 KiB | Przeglądany 1031 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 26 lis 2023, o 13:17
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3695
Lokalizacja: Elbląg
Super że wracasz do "Zjednoczonej" :D . Ciekawy jestem jak będzie latała, bo mam pewien plan co do tego modelu, ale to później wyjawię.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 26 lis 2023, o 17:58
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk
Wykonałem ster wysokości, muszę przyznać, że w końcu udało mi się wykonać porządny, prosto wygięty łącznik.
Za radą kolegi, przestałem stosować pręty stalowe hartowane i zastosowałem szprychę 2mm.

Załącznik:
IMG_20231126_165319.jpg [ 247.45 KiB | Przeglądany 940 razy ]


Powstało też ucho :lol:
Załącznik:
IMG_20231126_165339.jpg [ 375.98 KiB | Przeglądany 940 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 26 lis 2023, o 19:42
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 559
Lokalizacja: Elbląg
Co do łączenia połówek SW, ja (jak będę budował) spróbuję to zrobić na 2 bowdenach.

_________________
Fw190 NPN, PZL Dromader NPN, SuperSportster, Dart XL fpv, copterx 450 black angel
Radiomaster tx12multi


Na górę
 Wyświetl profil

Post: 27 lis 2023, o 20:44
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1703
Lokalizacja: Gdańsk
Zrobiłem SK, osadziłem go na dwóch zawiasach, sterowanie bowdenem.
Załącznik:
IMG_20231127_194216.jpg [ 623.53 KiB | Przeglądany 845 razy ]

Załącznik:
IMG_20231127_194221.jpg [ 544.25 KiB | Przeglądany 845 razy ]

Załącznik:
IMG_20231127_194230.jpg [ 618.81 KiB | Przeglądany 845 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil
