witajcie.

przeglądając google trafiłem na opracowanie pirata w "skrzydła w miniaturze". na 10 stronie jest plan z wręgami. może CADowcy dadzą radę coś z tego wyciągnąć?

plik ma 14,5MB i nie mogę go wrzucić w posta.
opracowanie można znaleźć na chomikuj.pl. jeśli ktoś nie ma konta to mogę to wysłać na maila.

(mała uwaga: próbowałem skopiować sam plan i poprzez painta wkleić to w doublecad i zapisać jako dxf. wszystko ładnie pięknie, ale gdy otwieram zapisany plik dxf to obrazka już nie ma...)

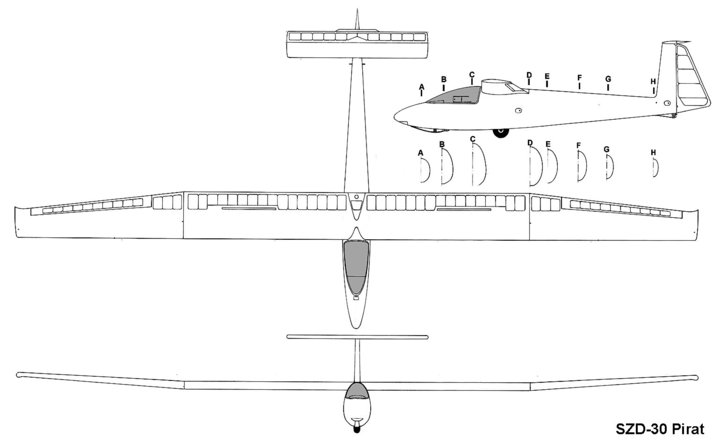

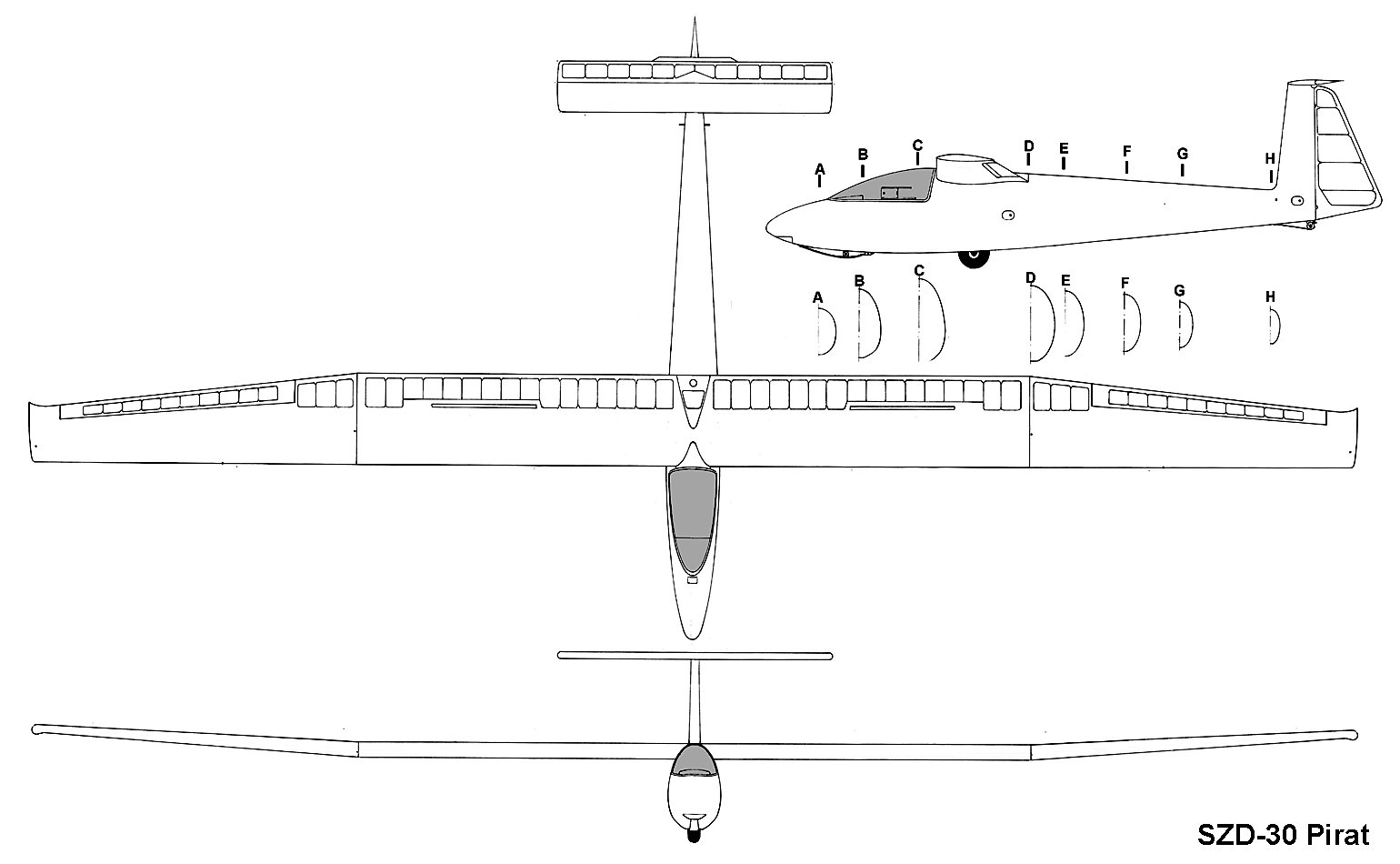

edit: w JPG wygląda to tak:

_________________
Fw190 NPN, PZL Dromader NPN, SuperSportster, Dart XL fpv, copterx 450 black angel
Radiomaster tx12multi

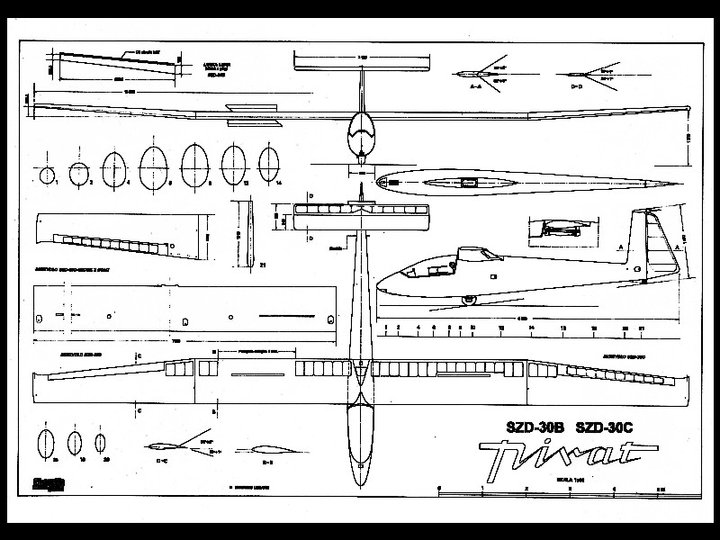

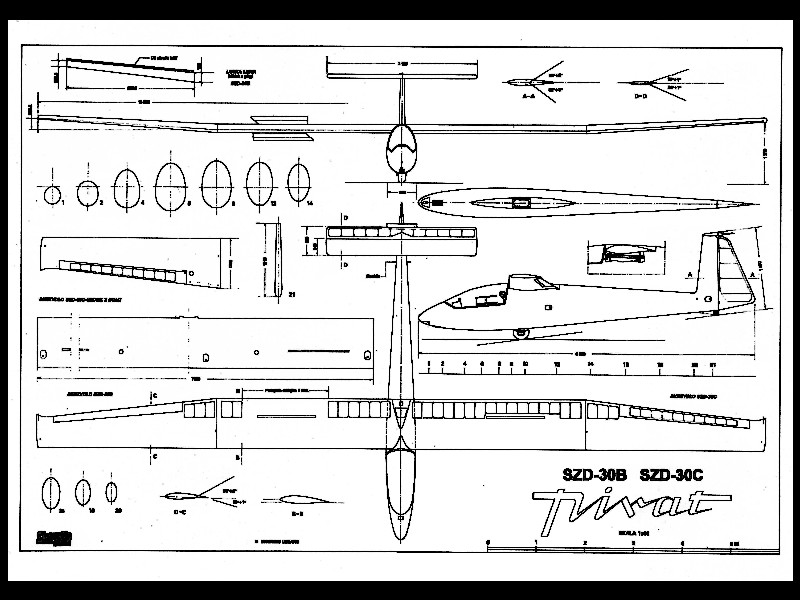

Ja mam taki plan

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl

W TurboCad mam ten sam problem jak chcę zapisać plik DXF - dodany obrazek jest usuwany.

Natomiast zapisanie rysunku zawierającego obrazek w formacie natywnym TurboCada czyli *.tcw powoduje, że obrazem nie jest usuwany. Spróbuj użyć jakiegoś formatu pliku będącego typowo DoubleCadowym formatem.

_________________
Szymon

Kiedyś dużo Piratów widziało się na niebie.
W kształcie jest ponadto bardzo modelarski.
Pamiętam, że jak go ujrzałem pierwszy raz to pomyślałem, że na pewno zaprojektował go były modelarz.

_________________
Pozdrawiam.
Stefan.
