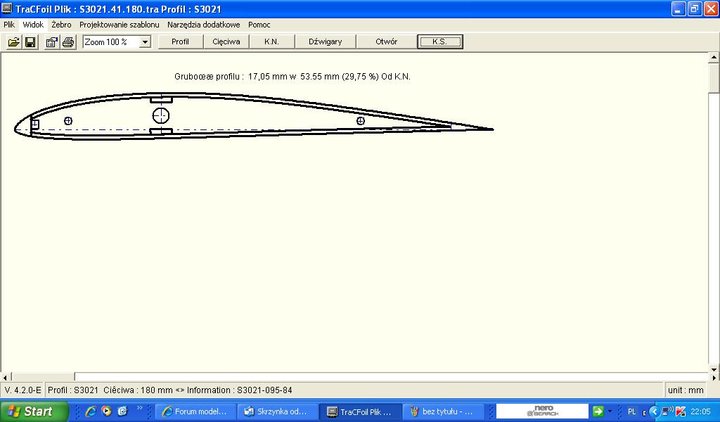

Dokładne wymiary i konstrukcja płata w wersji "B". Profil S3021, obrys prostokątno-trapezowy, wznios części prostokątnej 1 st, końcówki 1 st.
Żebra z balsy 1,5 mm, rozstaw co 50 mm
Dźwigary z sosny 8x2, środek dźwigara 55 mm od krawędzi natarcia
kesony balsa 1,5 do końca dźwigara, dalej nakładki z półtorówki
natarcie z balsy 6 mm, pod nia listwa sosnowa 3x3 sosna
spływ dwie deseczki balsowe 1,5x20 mm
wymiary części prostokątnej cięciwa 180 mm , długość 500 mm
trapezowej 180/140 mm krawędź natarcia cofnięta o 13 mm, długość 490 mm, środek dźwigara 42 mm od kn

lotka na części trapezowej, cięciwa lotki 40 mm u nasady i 30 mm na końcowce.

Chyba wszystko, prawie, jeszcze mocowanie i otwory w żeberkach, ale to do dogadania.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Wkradł się jeden błąd, no może nieścisłość.
Krawędź natarcia składa sie z dwóch listew balsowych, listwa z balsy 2 mm jest przyklejona do listwy sosnowej i zamyka keson z przodu. Do niej przyklejona jest przednia krawędź kesonu górnego i dolnego. Po ich przyklejeniu i obrobieniu płaszczyzny, naklejamy listwę z balsy 4 mm, szlifujemy ja nadajac kształt noska profilu.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

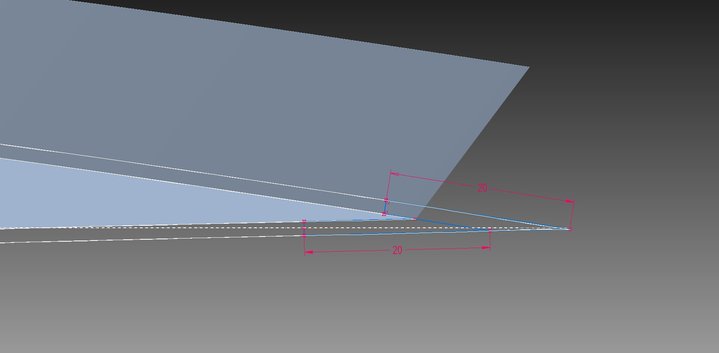

Spływ proponuję góra 25mm dół może być 20.
20mm na górze wydaję się trochę za mało.

Może być.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Ja bym darował sobie listwę sosnową , pozostawiając tylko dwie listwy balsowe tak jak piszesz . Jest to co prawda wzmocnienie krawędzi natarcia, ale jednocześnie komplikuje budowę. Szczególnie jeśli żebra miały by być wykonywane ręcznie przy użyciu szablonów. Dokładne wypiłowanie wycięcia na listwę max . 3x3 mm jak mniemam dla wielu będzie wyzwaniem .

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek

Robię tak we wszystkich płatach....chyba z rozpędu. W sumie masz rację. Płaty może będą dostępne z lasera

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Stan aktualny - myślałem, że w ten weekend uda mi się skończyć - ale temperatury są wykańczające !

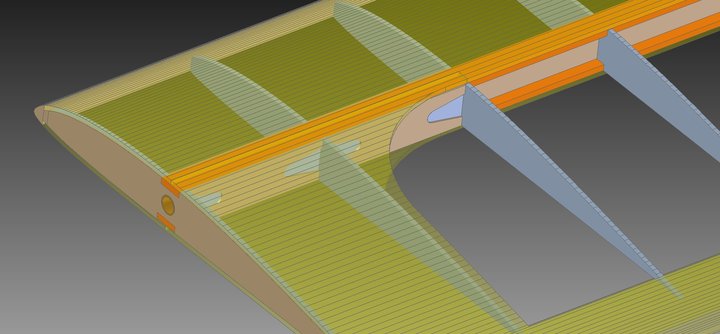

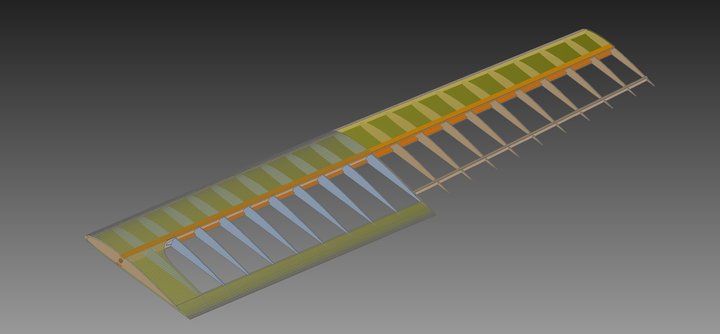

To co w tej chwili widać waży 110gr.
Pytanie o lotkę - chcesz robić konstrukcyjną, czy z listwy (gr ciut powyżej 7mm) ?
Może listwa ażurowana?

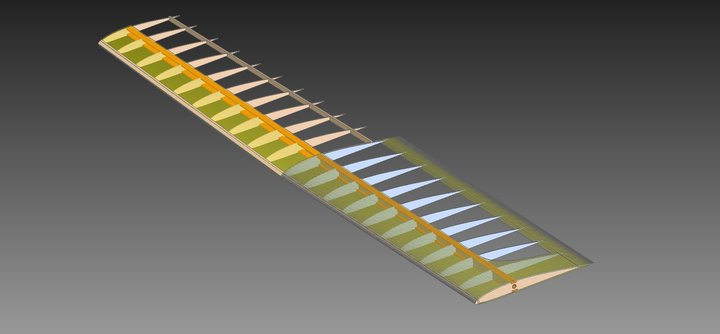

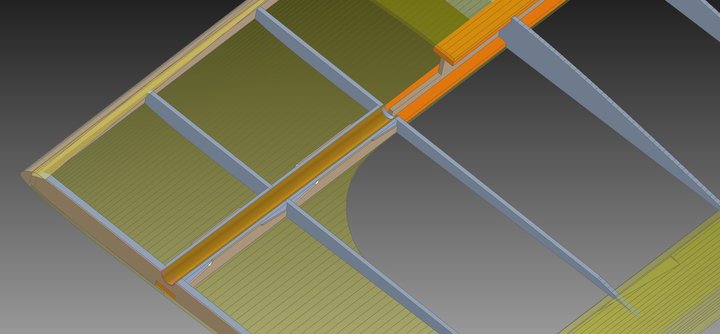

Załączony pdf jest w formacie 3D.

Proszę o uwagi.

Kojani

Lotki proponowałbym zrobić z deseczek balsowych 1,5 mm....poprostu poszerzona krawędź spływu.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Nie bardzo rozumiem - chcesz lotki dobudować na zewnątrz obrysu płata ??

Żeberka płata będą z nakładkami z balsy 1,5 mm...czyli robiąc szerszy spływ w miejscu gdzie będzie lotka, wygenerujemy lotkę. Może zobacz jak to zrobiłem w tych płacikach z Elementarza
viewtopic.php?f=36&t=39&start=40
Tylko cała lotka pokryta balsą...trudno mi to wytłumaczyć
