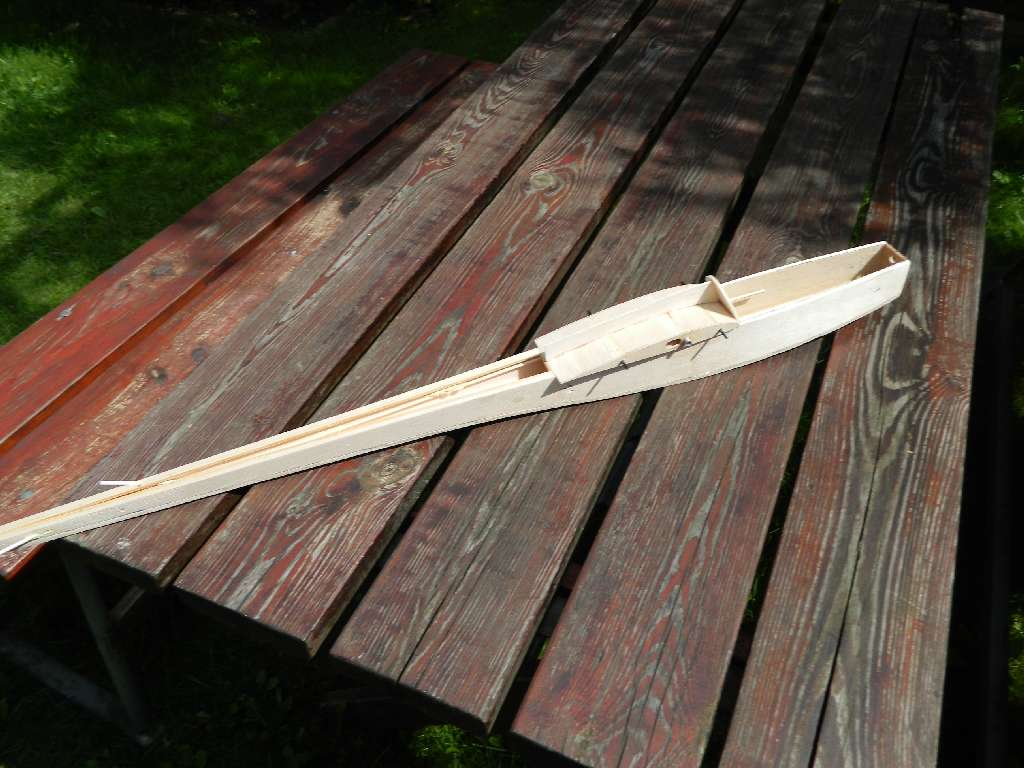

Centro obklejone i obrobione. Do niego przyklejona półwręga zamykająca kabinę od tyłu i "grzebień" z balsy 1,5, do niego będzie obrabiana góra kadłuba. Statecznik pionowy klei się. Teraz kolejnym etapem będzie obklejenie góry kadłuba styro - durem lub pianem - kawałek na komorę balastową i nadanie temu wszystkiemu odpowiedniego kształtu.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

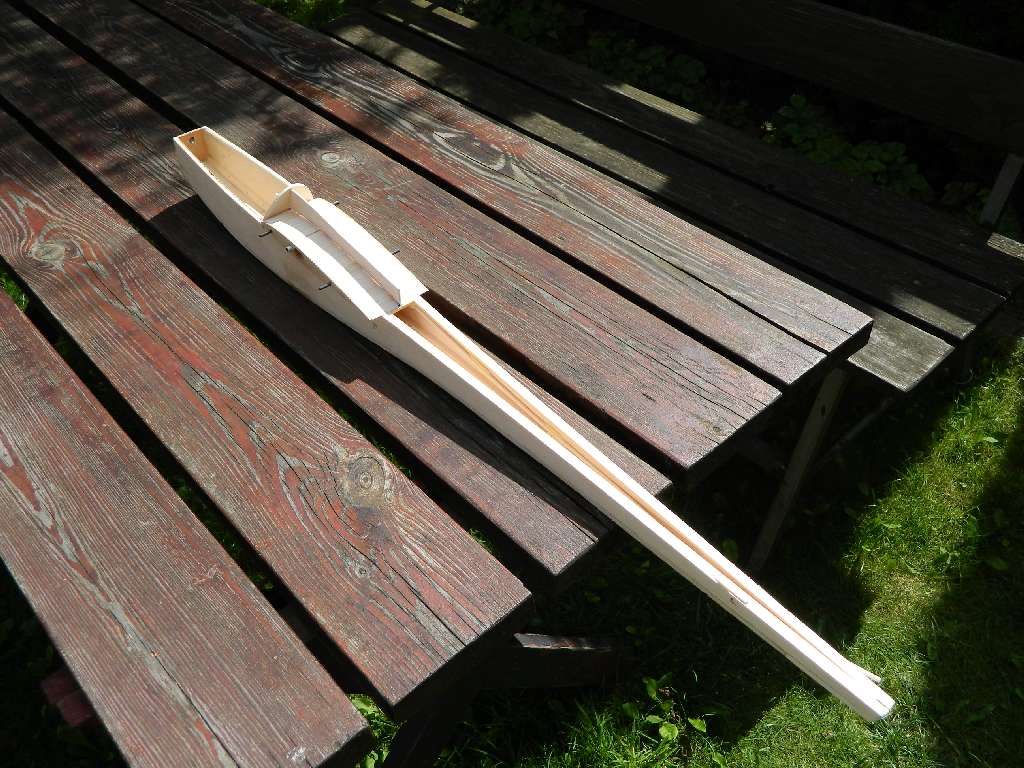

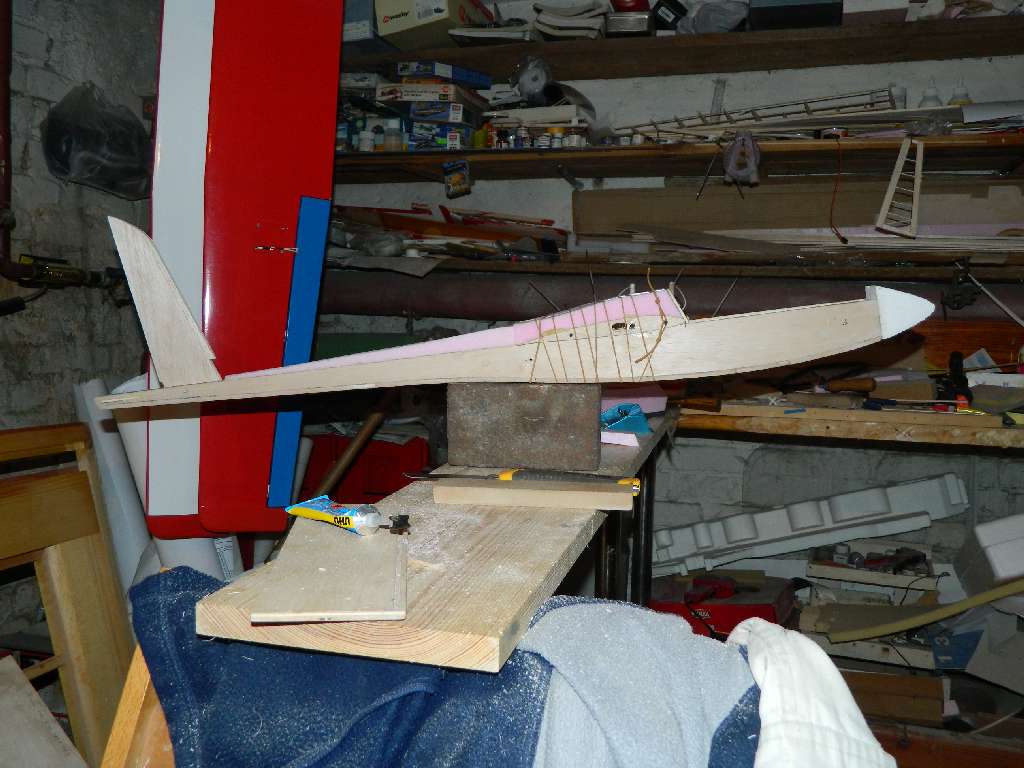

Widok na dziesiejszy wieczór. Tzw surówka kadłuba, do szlifowania. Jeszcze tylko wkleić pionowy.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

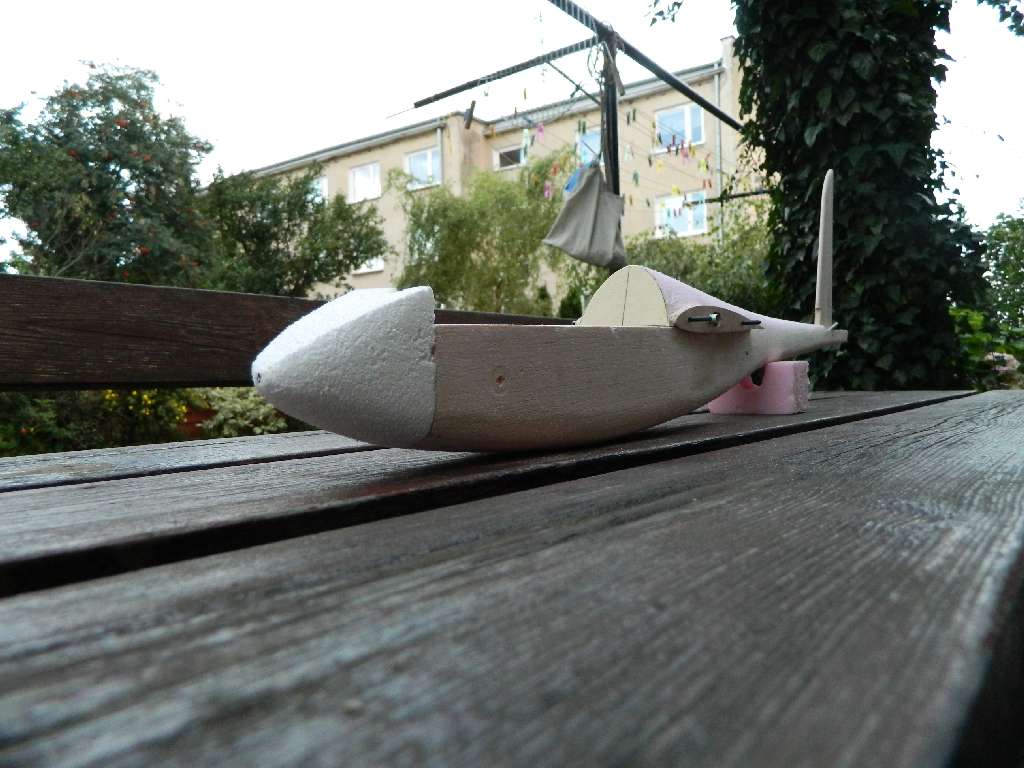

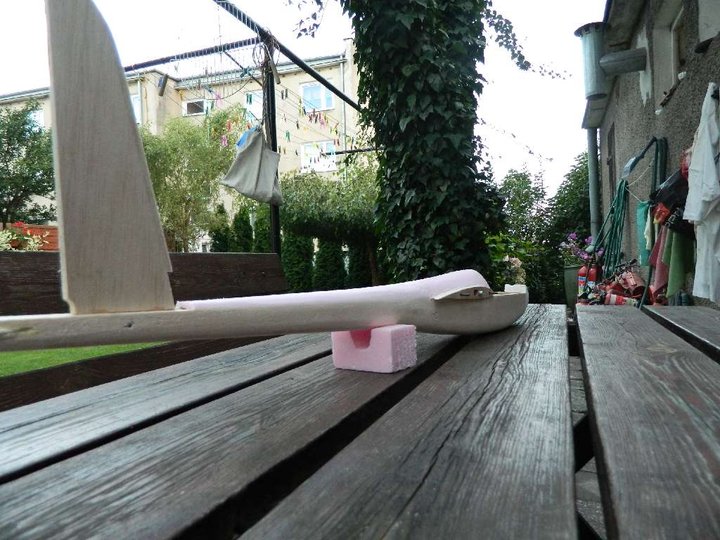

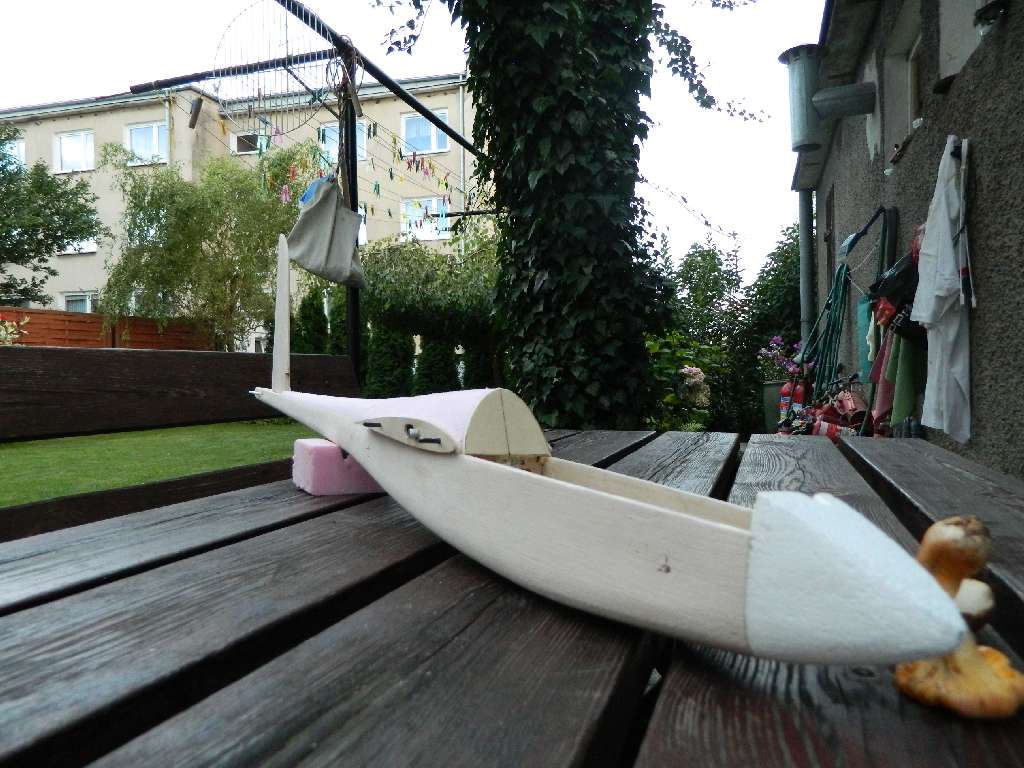

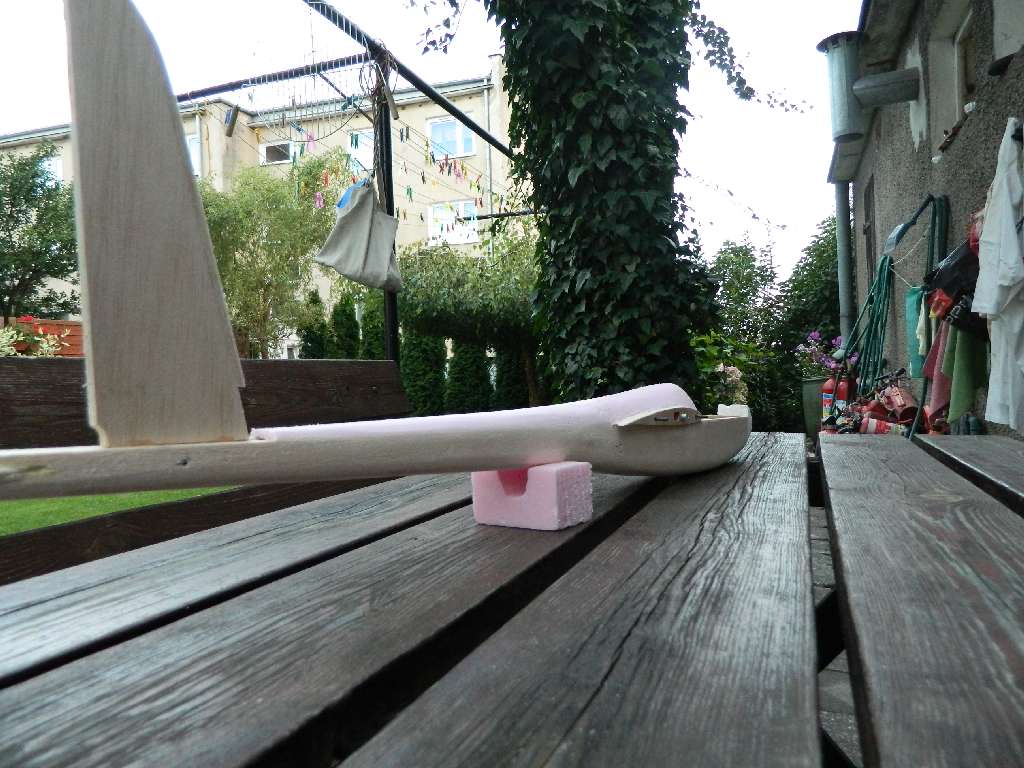

Niedzielne popołudnie zaowocowało delikatnym nadaniem kształtu kadłuba. To co widać to wstępnie ukształtowana bryła, dalsza obróbka musi być prowadzona jednocześnie z osłoną kabiny i profilowaniem części ogonowej....tutaj muszę wkleić odpowiednie kawałki balsy /ogon/ i styroduru /kabina/.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

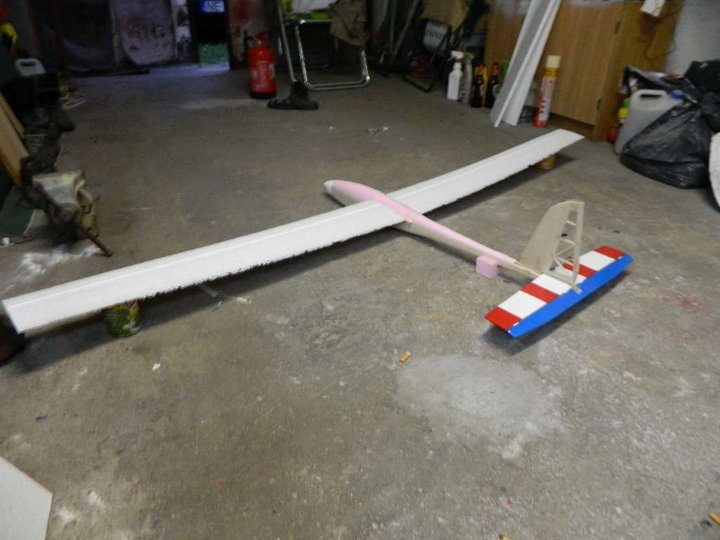

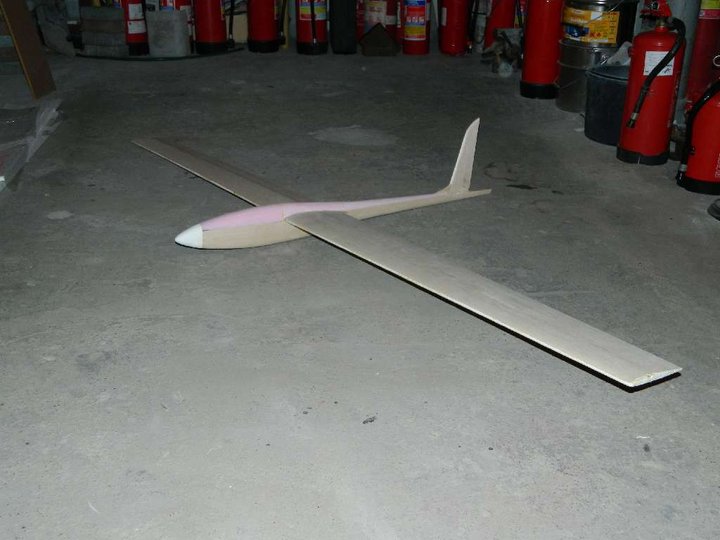

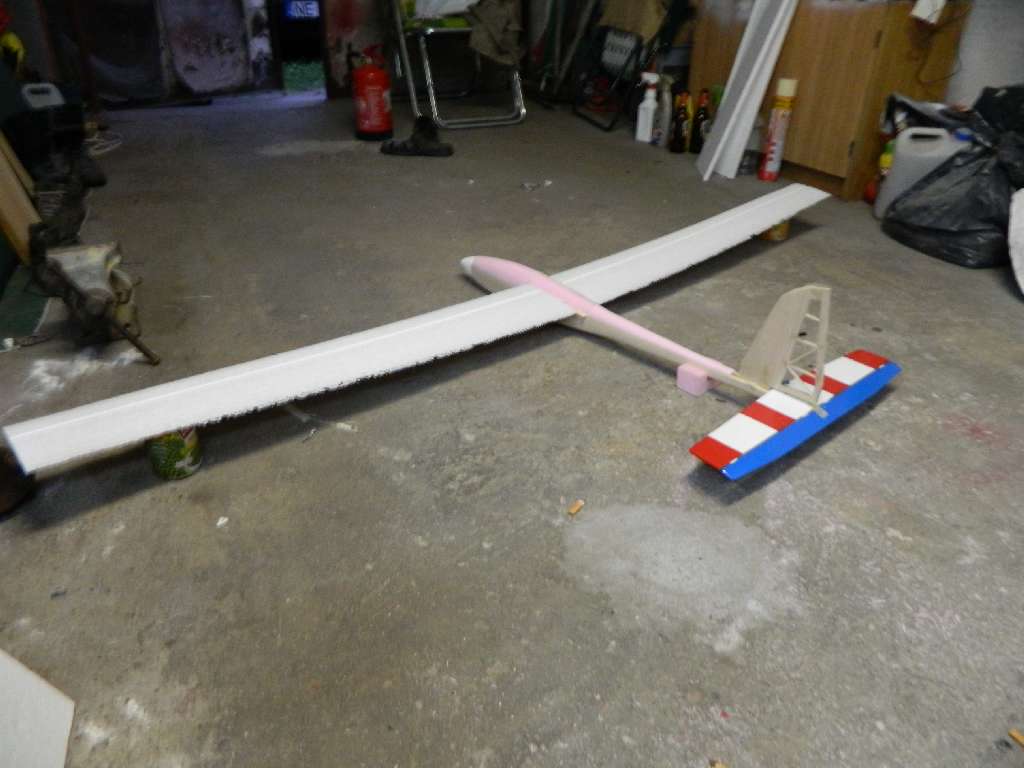

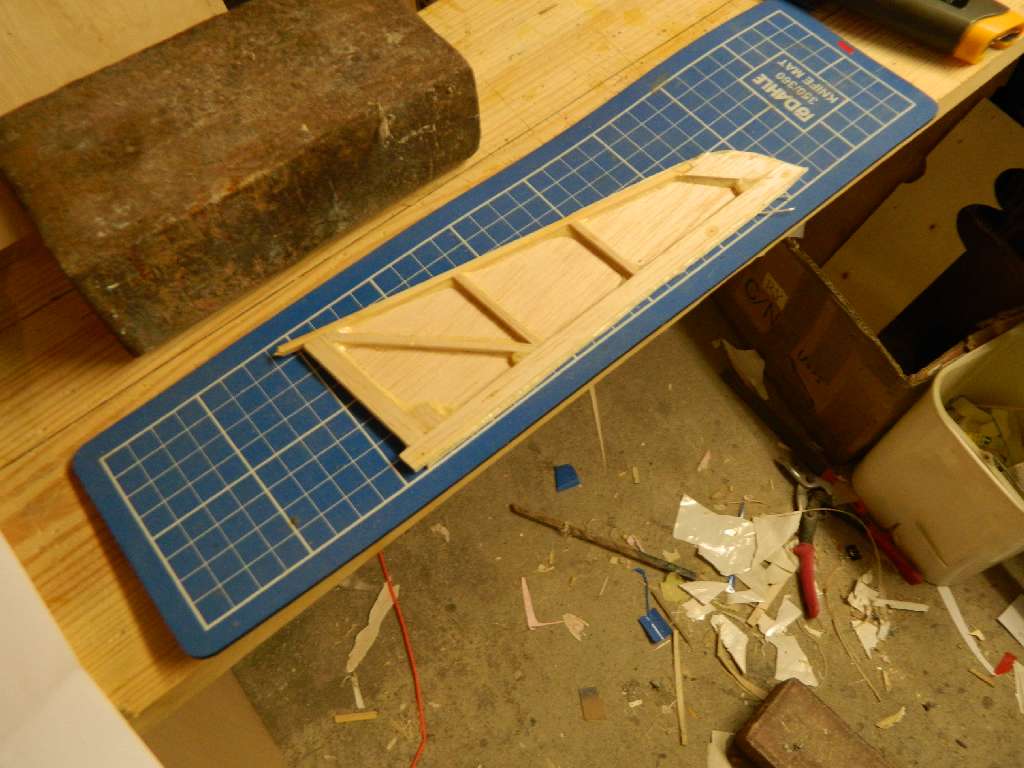

Pierwsza wizualizacja 3D ADW1 w wersji z płatami styro na RG15, narazie same styro. Poziomy od 40-stki, tymczasowo. Kadłub, jego przednia część już oszlifowana łącznie z owiewką kabiny. Zrobiłem również ster kierunku.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Opis budowy kadłuba zasadniczo uważam za zakończony. Dalsze etapy są opisane w Elementarzu - laminowanie, malowanie. Oczywiscie można go wykonać w inny sposób. Kadłub moze być kańciasty, pokryty folią, lub japonką i pomalowany. Może być zaokraglony na krawędziach lub bardzo zaokrąlony, zresztą sami pewnie macie tysiące swoich metod, mocowanie płata można dać wyzej, bez centro tak jak ja robiłem, zamiast styro na kadłubie można dać balsę....Możliwości jest dużo. Moim zamysłem było pokazanie całej technologii projektowania, planowania i przekuwania pomysłu w model. Można wykorzystać nowoczesne oprogramowanie - niestety osobiście nie umiem posługiwać się cadem - materiały. Płaty dla poszczególnych wersji "podane są na tacy". Został jeszcze statecznik poziomy, postaram sie w najbliższym czasie zamieścić zwymiarowane rzuty.
Cóż, miał być wspólny projekt, wyszło trochę inaczej. Nastepne posty będą dotyczyć montażu , ustawienia i oblotu gotowego szybowca. W międzyczasie rozpoczynam budowę drugiego kadłuba pod silnik elektryczny+płaty do niego, kończenie tego opisywanego.
Dołączam plan kadłuba w pdf.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

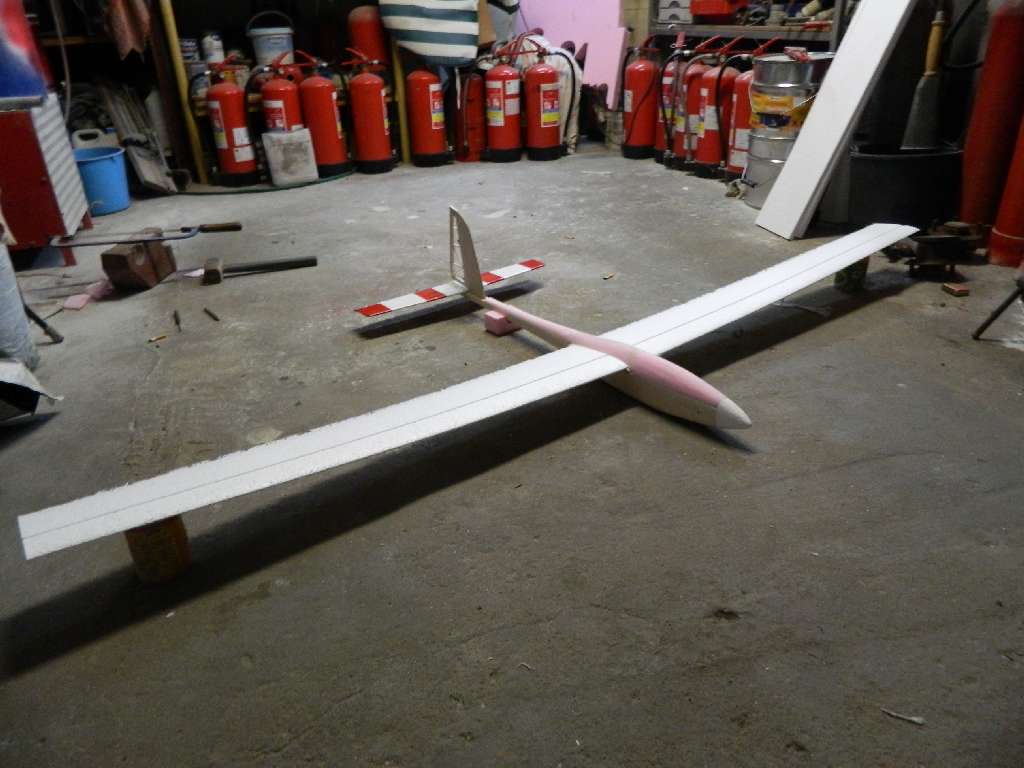

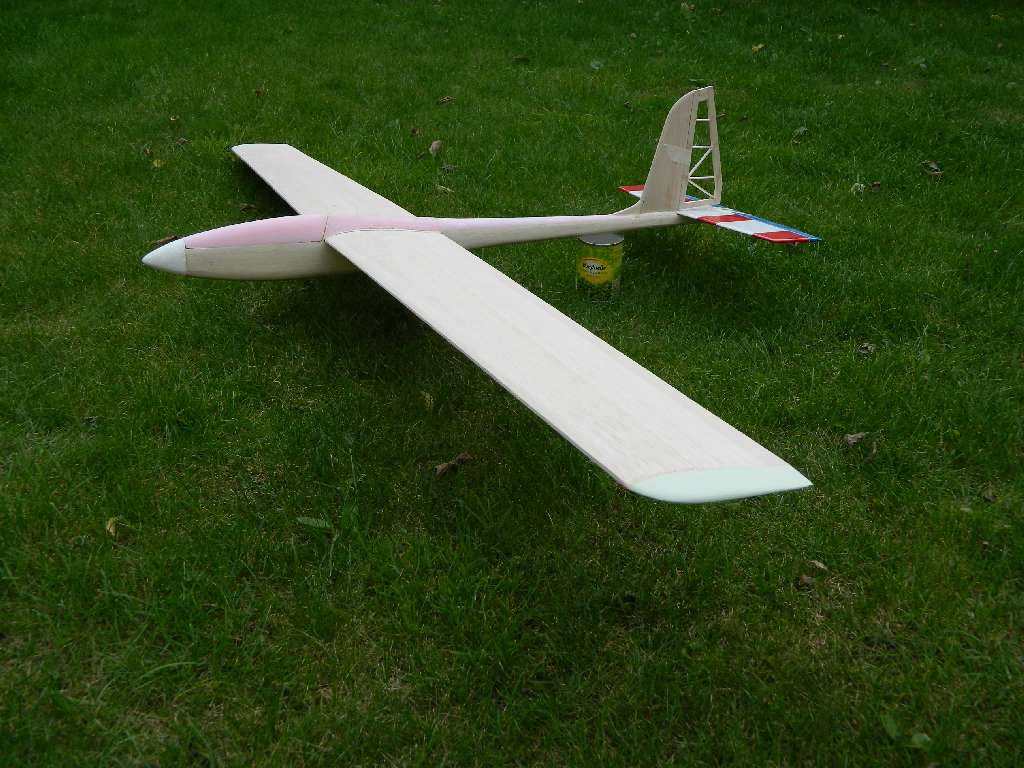

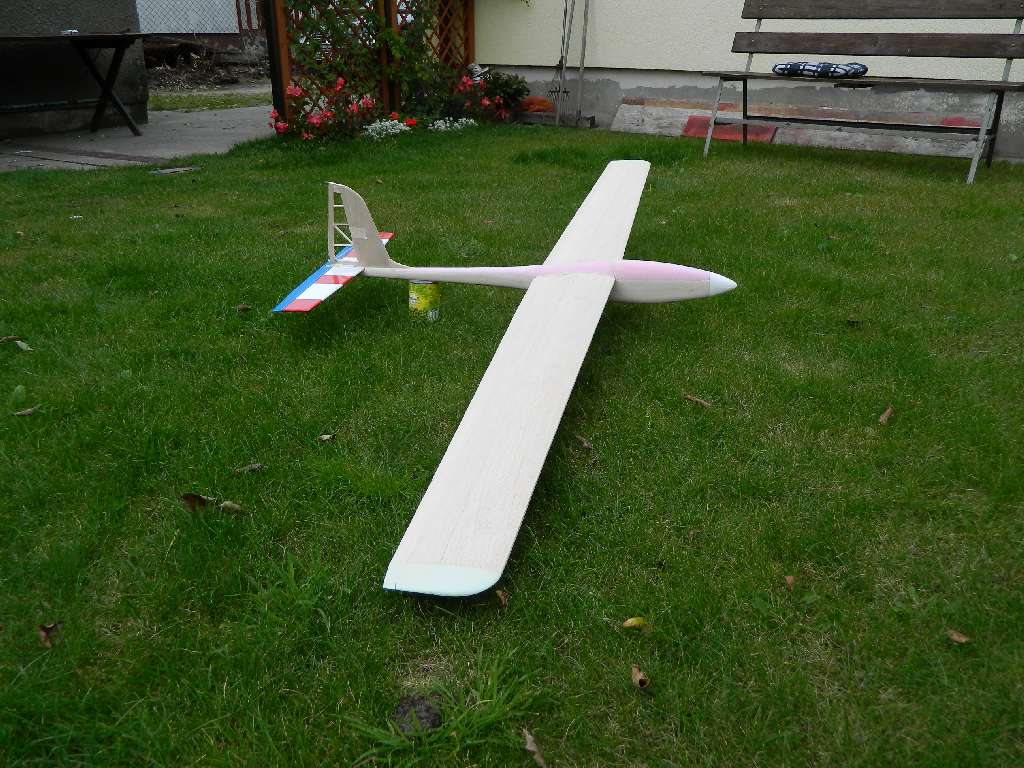

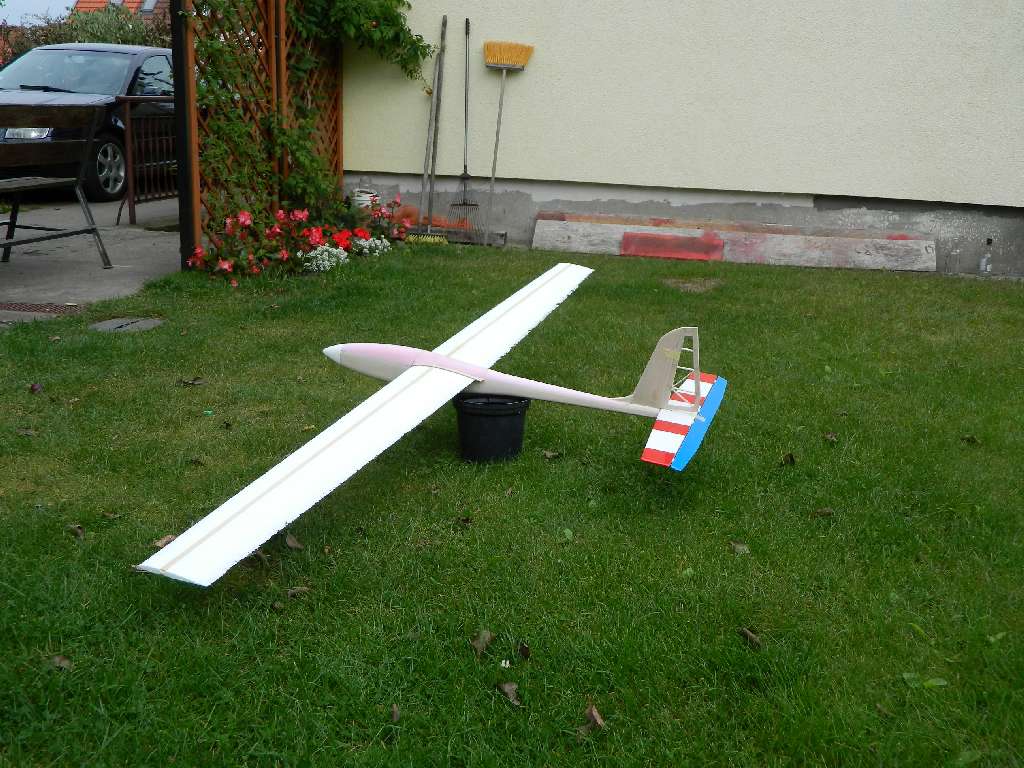

Płaciki przygotowane do pokrycia balsą, poziomy z innego modelu. Kadłub czeka na warstwę tkaniny. A tak wygląda.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

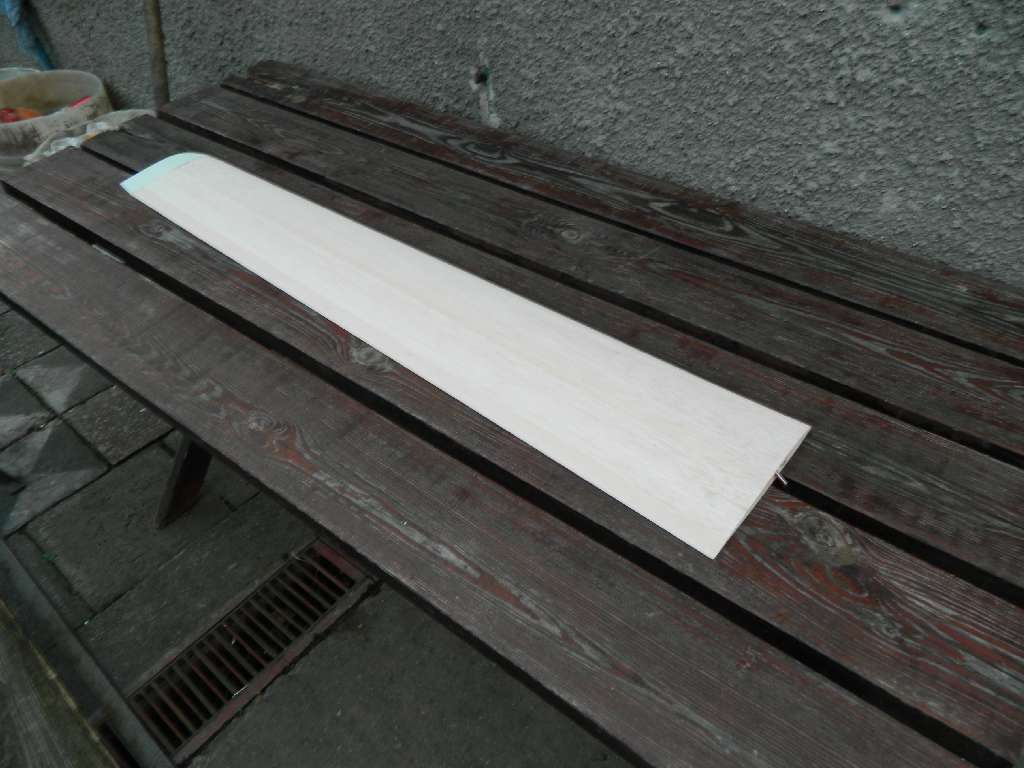

Robi się. Płaty bez spływu, natarcia i końcówek, ale najgorsze już za mną.....oklejanie rdzeni balsą 1,5 mm Wydaje mi sę, że dochodzę do wprawy

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

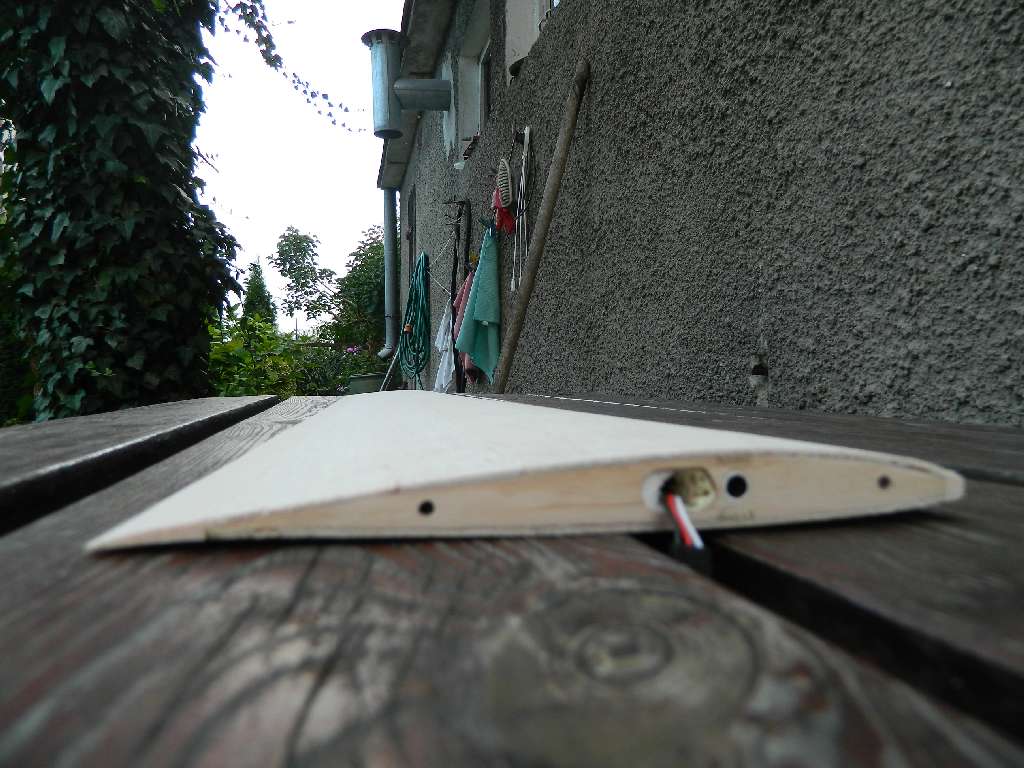

Jeden płacik już nabrał kształtu. Spływ i natarcie oszlifowane, z grubsza. Przyklejony kawałek styroduru na końcówce i obrobiony wstępnie. Przedłużacz do serwa przeciągnięty.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

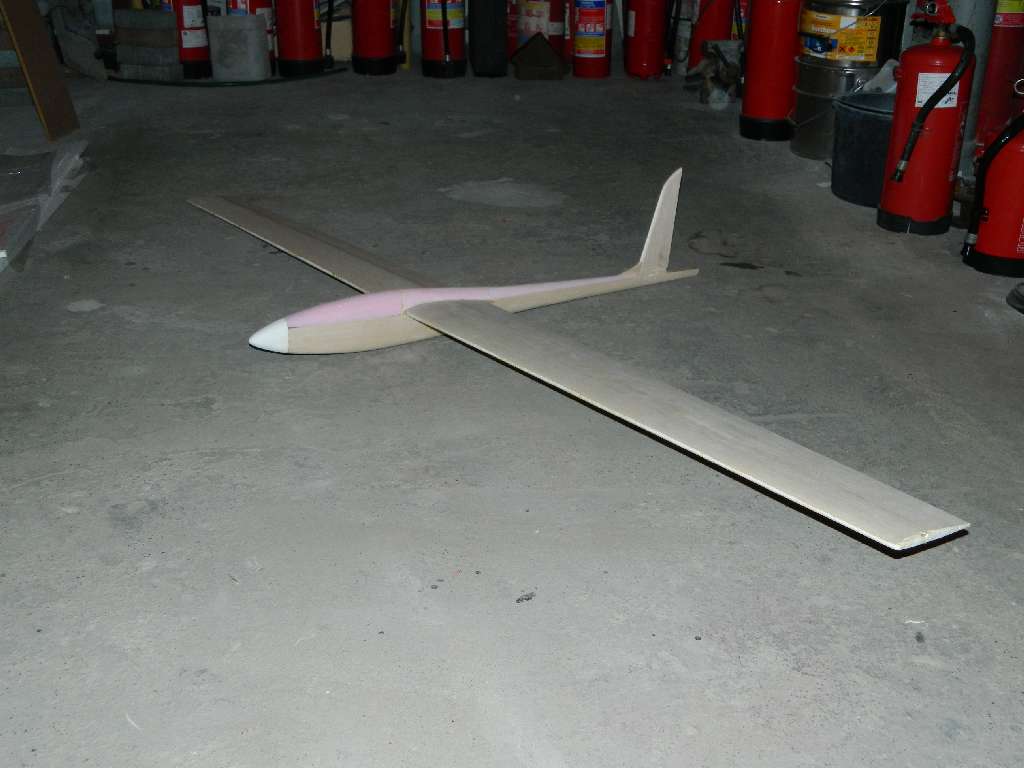

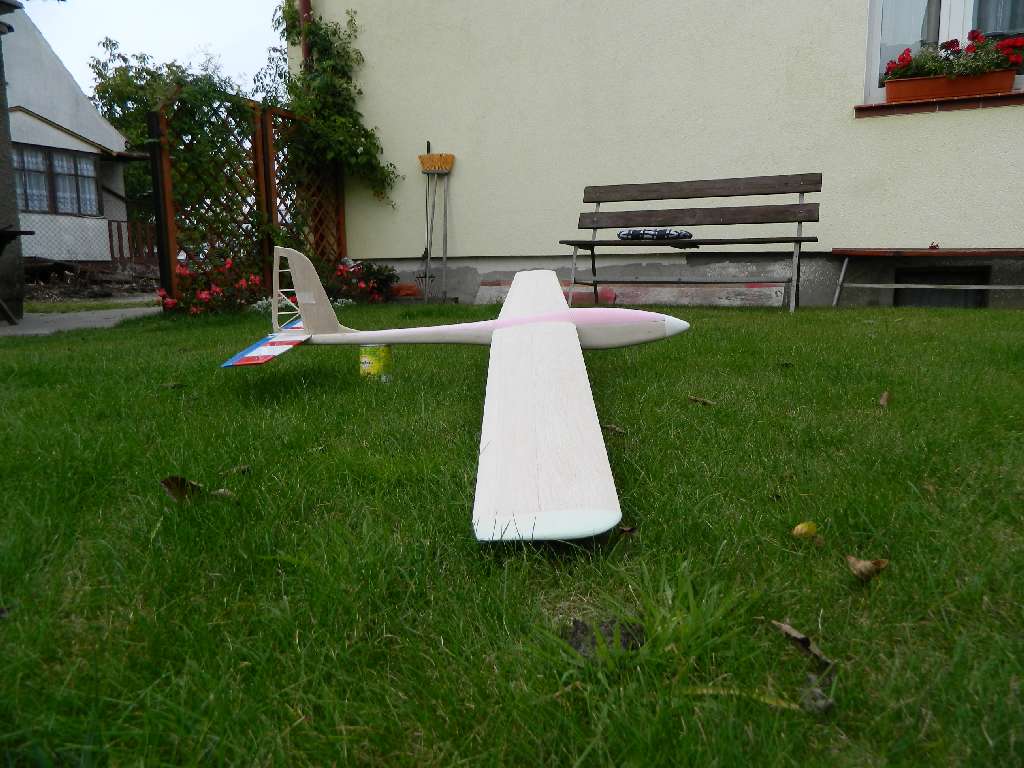

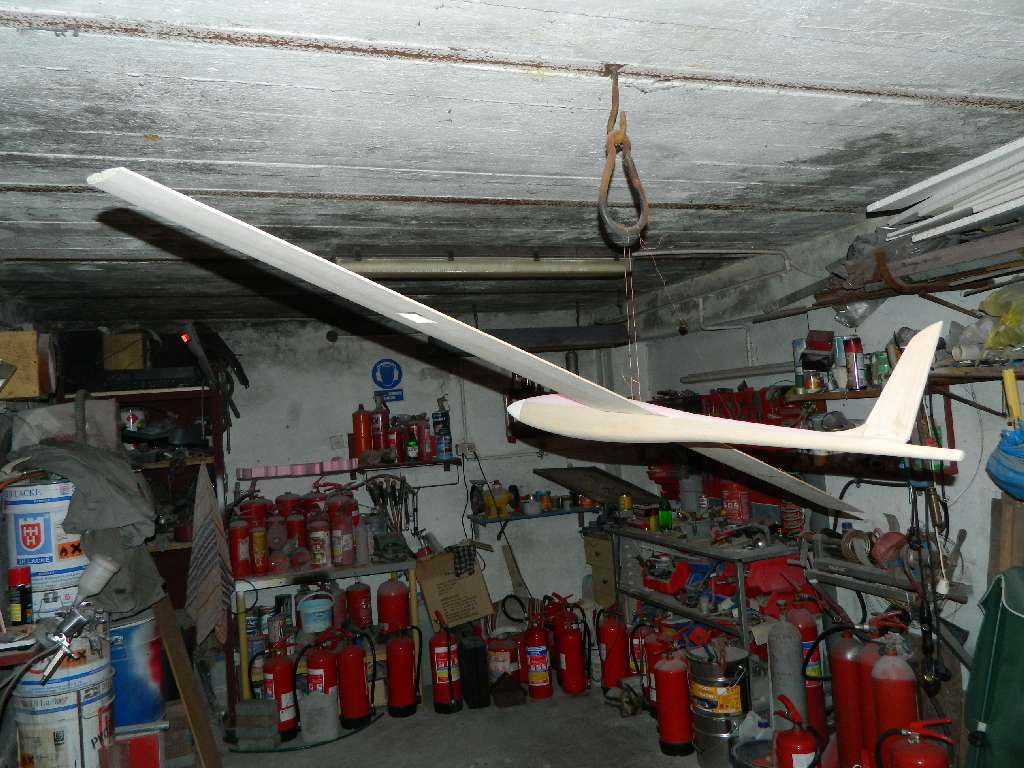

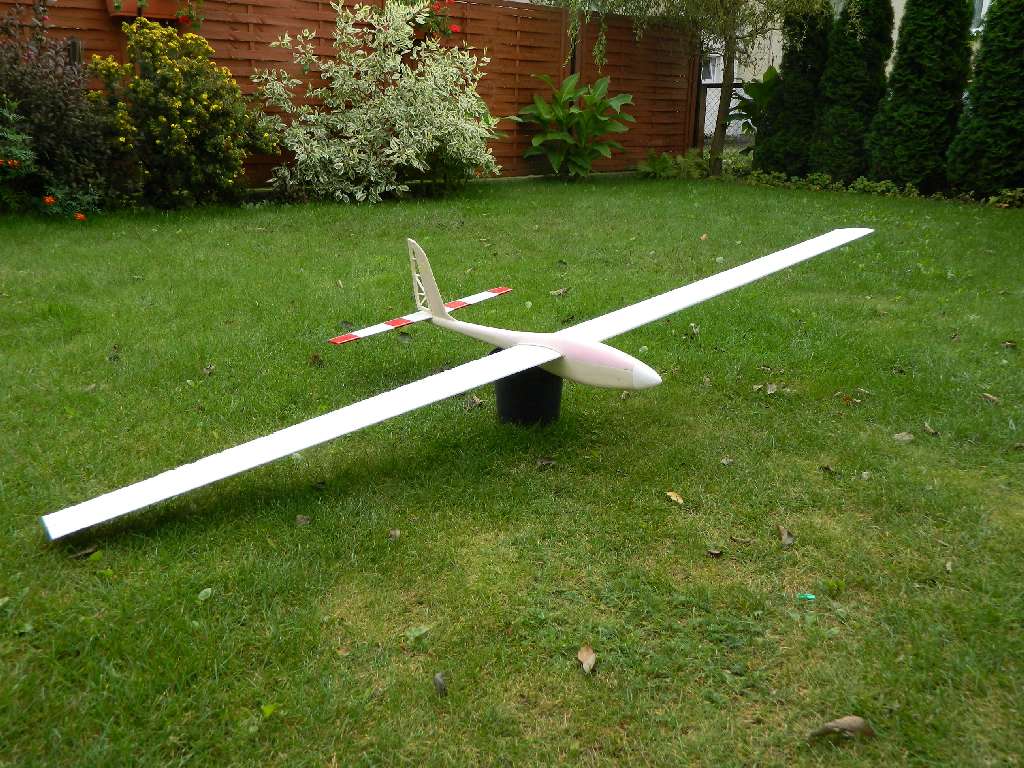

Płaty oklejone, końcówki wyszlifowane, spływ....jest problem ze spływem. Jest bardzo delikatny. Zastanawiam się, czy nie położyć paska tkaniny na żywicę. Może jakieś propozycje?
Postaram się opisać szczegółowo jak oklejałem płaty w osobnym wątku.
Kilka zdjęć.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Statecznik poziomy. Myślę, że szkic wszystko wyjaśnia.
Zaznaczam, że rysunek jest bez skali i proporcji
Statecznik jest obustronnie pokryty balsą 1 mm. Nie narzucam jego kształtu, profilu /w moim przypadku płaska płytka/ i technologii wykonania, możecie sobie zmieniać co chcecie, oczywiście jeżeli zachowacie podstawowe wymiary. Taka konstrukcja jaką zapronowałem sprawdziła się w moich modelach.
Statecznik zasadniczo będzie wspólny dla wszystkich wersji.
