Przygotowuję się na długi zimowy okres i postanowiłem zbudować według własnych planów trenerka (holownika) o wymiarach:
- rozpiętość 2200 ,
- długość 1750
- przewidywany napęd RCGF 20
Plany rysowałem w Corelu. ze względu, że nie znam CAD-a ani innych podobnych programów stąd natrudziłem się niemiłosiernie aby wszystko dopasować. Jak wyjdzie - zobaczę. Przygotowałem i rozrysowałem wykraw elementów, które wytnie mi kolega na swoim laserze. Skrzydła postanowiłem wykonać ze styro oklejone fornirem. Będzie to moja pierwsza próba tak wykonanego skrzydła. Poszukałem w necie wykonawcę na cięcie. Znalazłem profesjonalną wytwórnię zajmującą się wykonywaniem różnych nietypowych elementów styropianowych. Oferta została przyjęta. Wysłałem rysunek i czekam na dostawę gotowych elementów.

_________________
Pozdrawiam

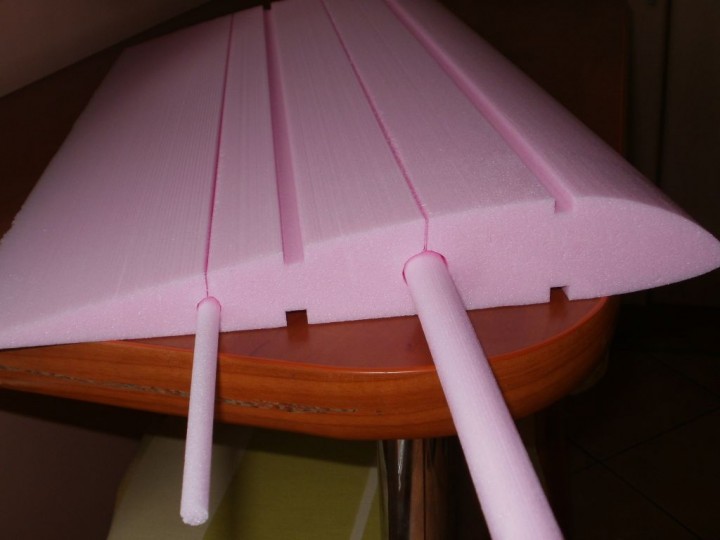

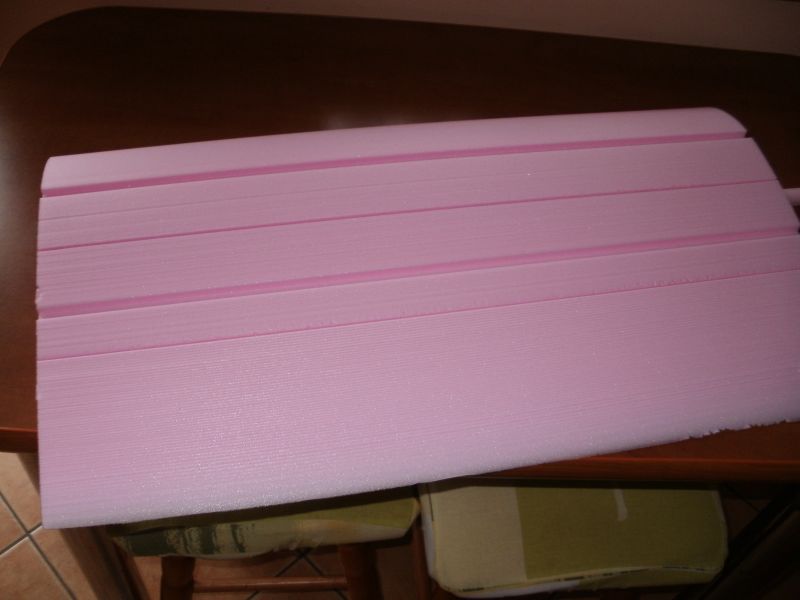

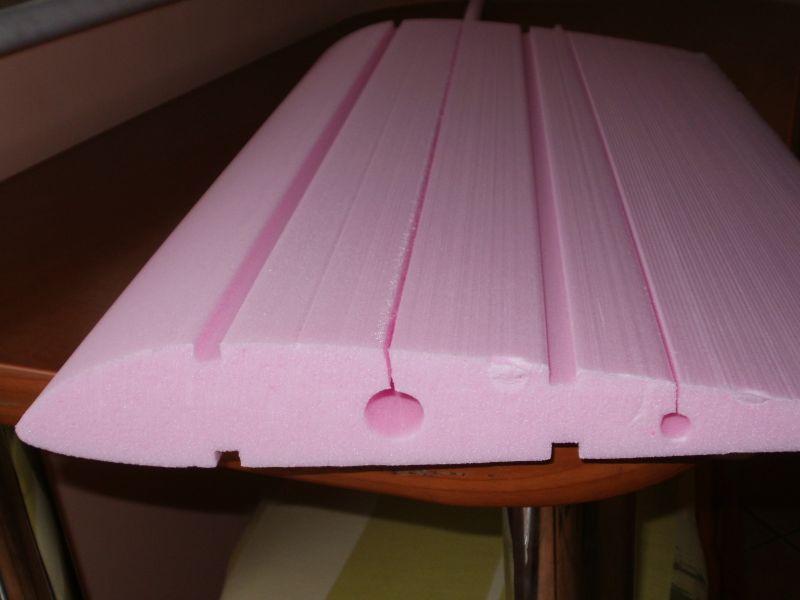

Doszła przesyłka z Łodzi. To co zobaczyłem, przeszło moje najśmielsze oczekiwanie. Naprawdę profesjonalna robota. Za zgodą właściciela podaję namiary; http://www.manufaktura-styropianu.pl.

_________________
Pozdrawiam

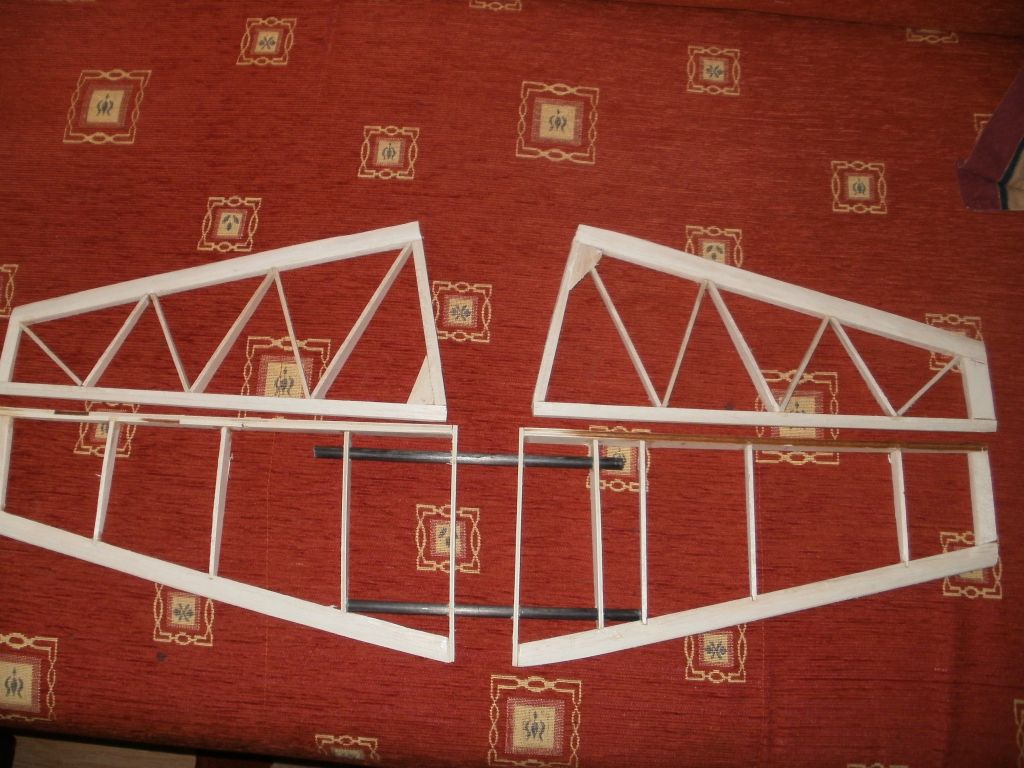

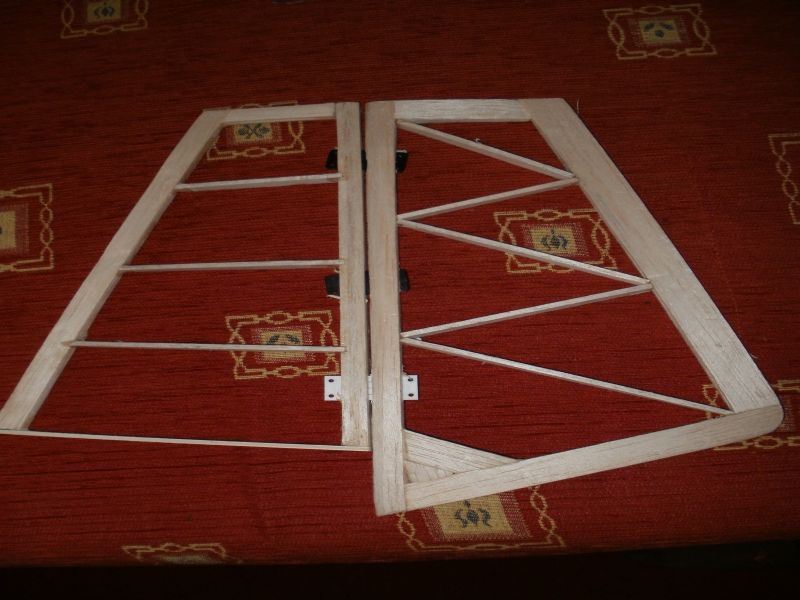

W wolnych chwilach wykonałem stateczniki. Wymiary i kształt zaczerpnąłem z RWD 5. Oczywiście zastosowałem odpowiednią skalę. Wymiary to: st. poziomy - 690 mm, st. pionowy 260 mm.

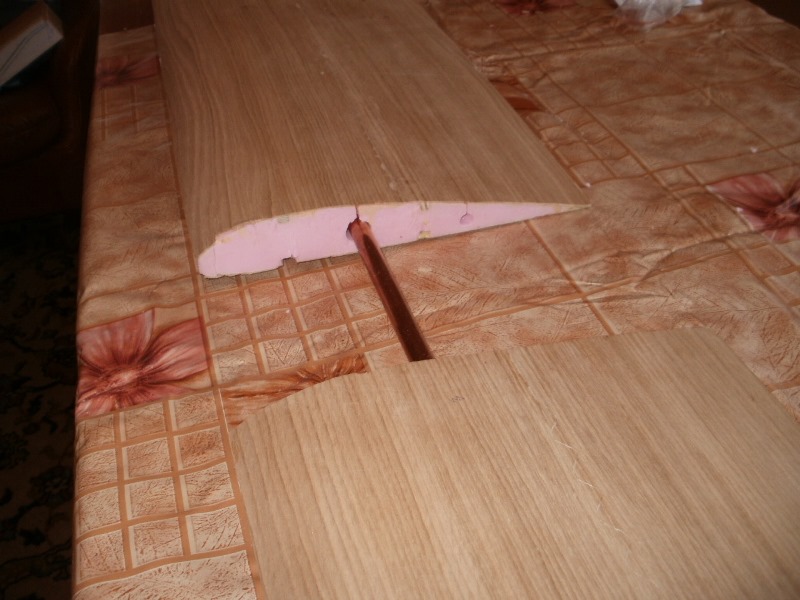

Pokryłem również skrzydła fornirem 0,8 mm. Spoczywają sobie w kopycie i schną. W następnej odsłonie zamieszczę zdjęcia skrzydeł po pokryciu fornirem.

_________________
Pozdrawiam

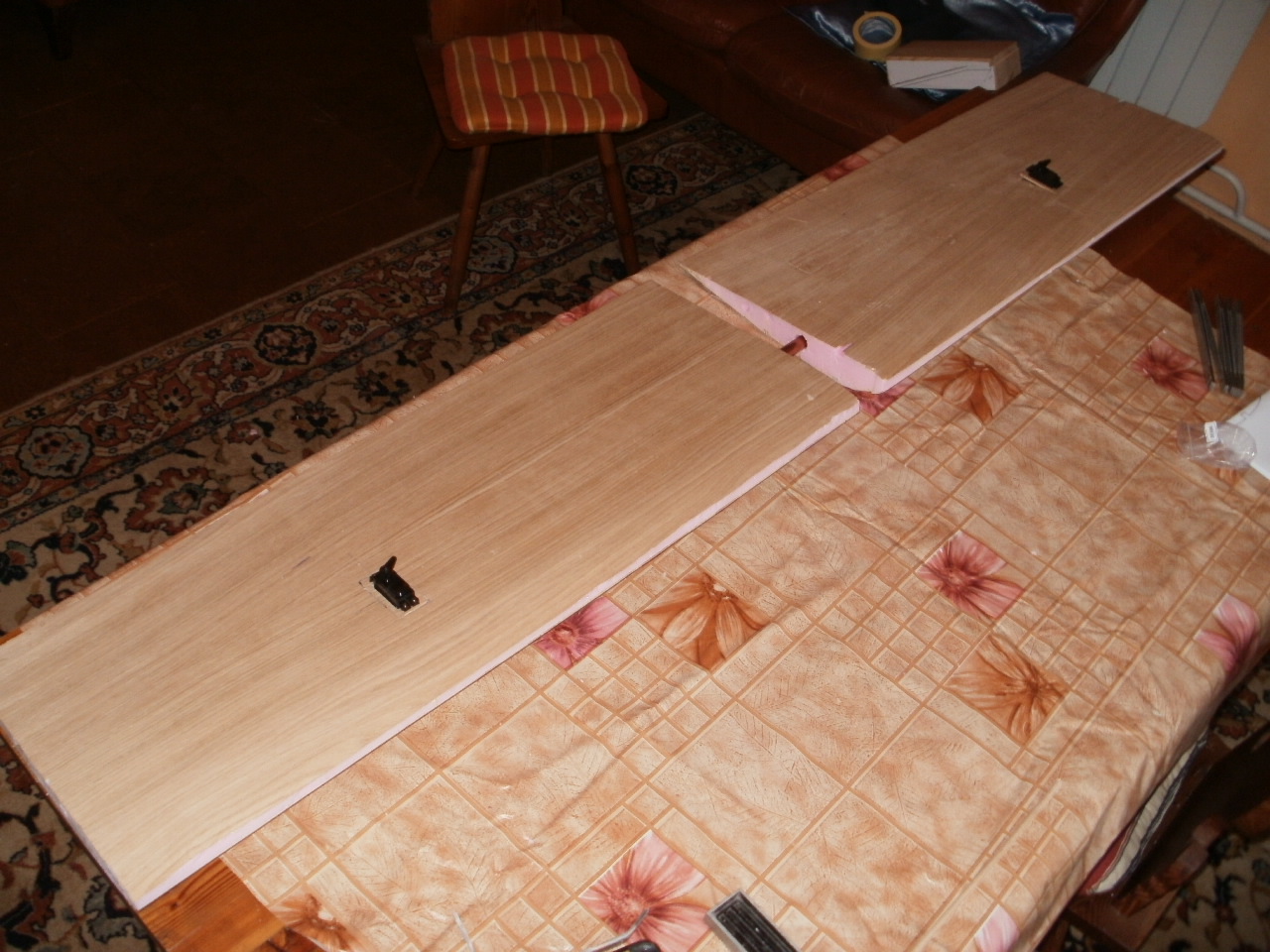

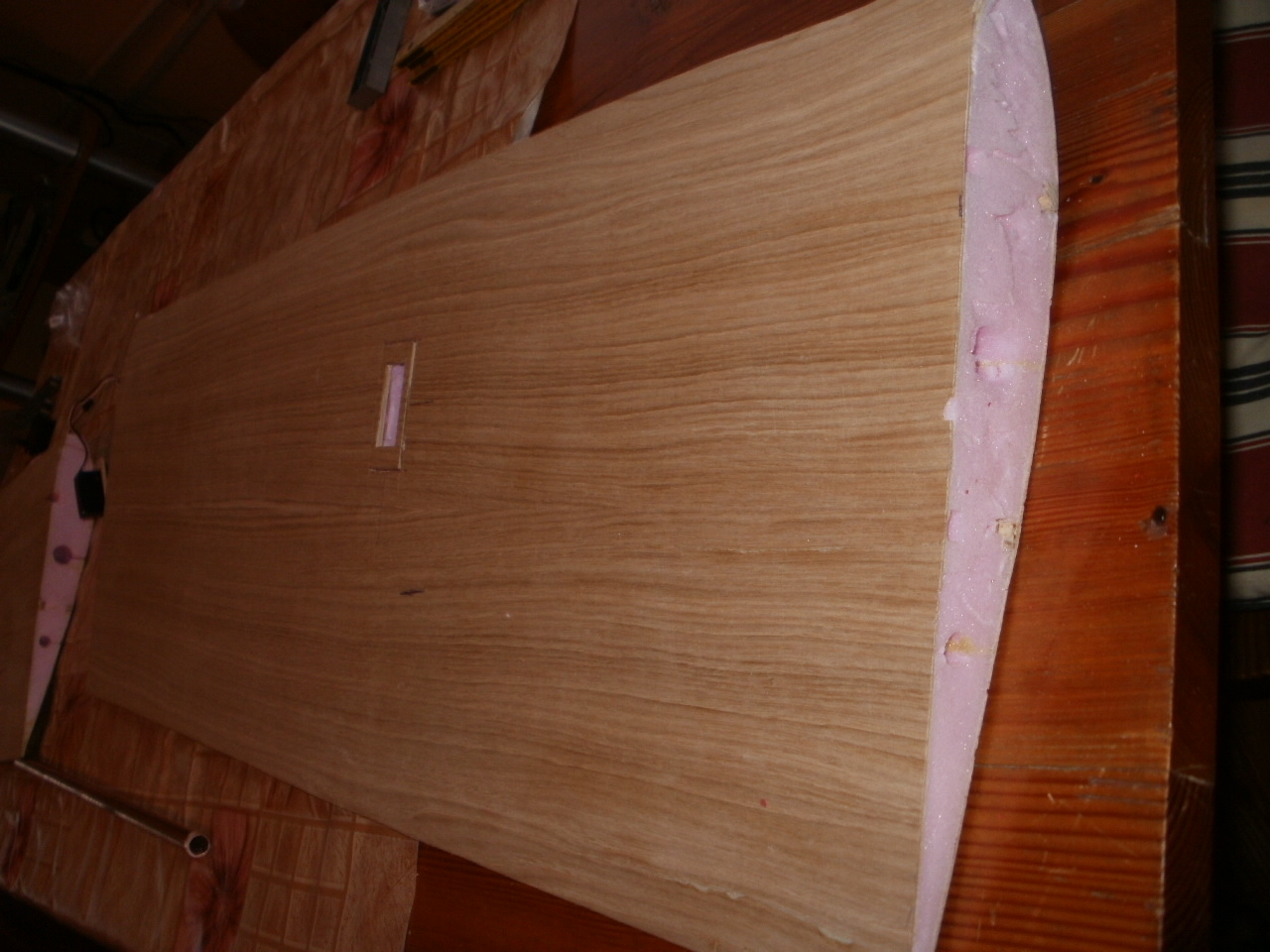

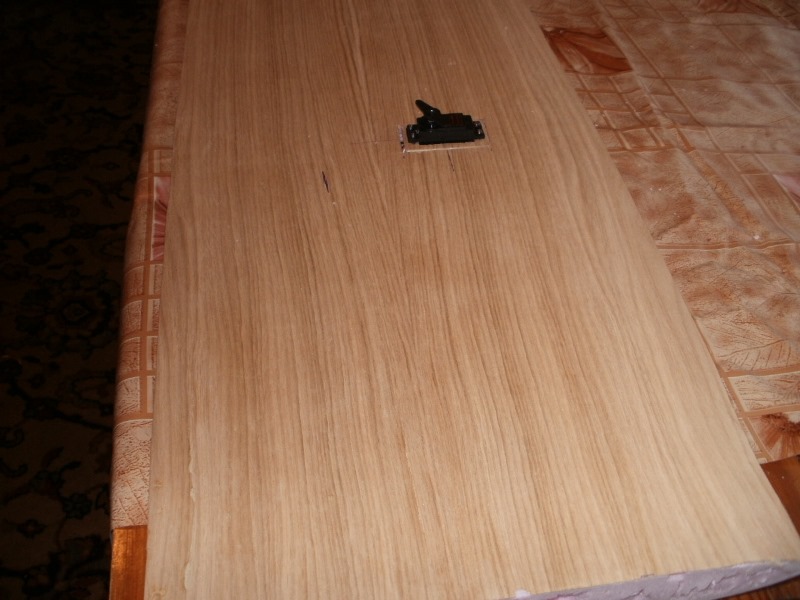

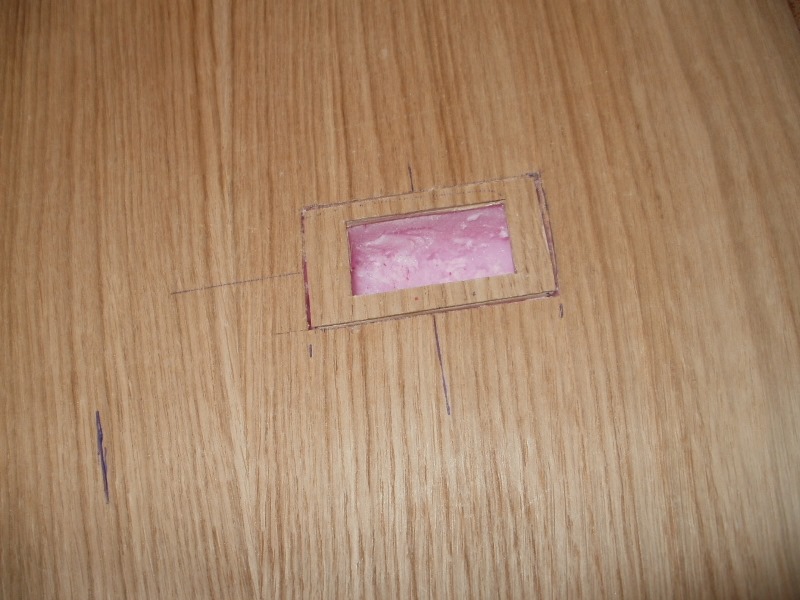

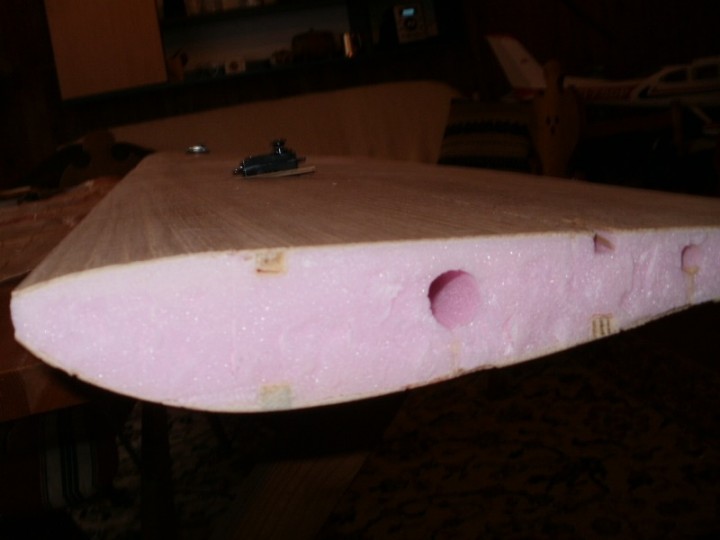

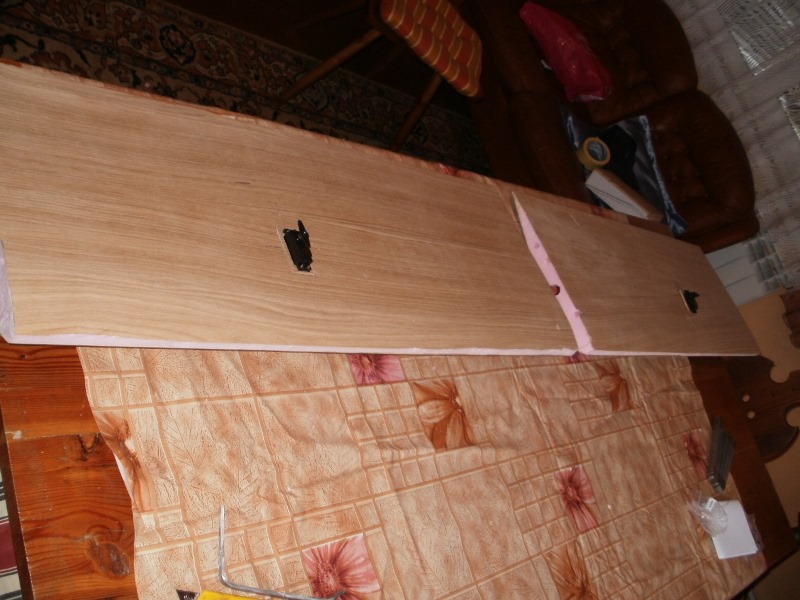

Zgodnie z wcześniejszą obietnicą, "wklejam" kolejne zdjęcia z budowy mojego Tigerka., Oklejenie fornirem skrzydeł wyszło moim zdanie nadspodziewanie dobrze. Zważywszy, że tą czynność wykonywałem po raz pierwszy. Trochę czasu poświęciłem na wydłubanie w skrzydłach miejsca na serwy. Wklejenie natarcia i końcówek, przeciągnąć przewody zasilające i skrzydło prawie gotowe. Zastanawiam się nad wykończeniem powierzchni, Lakier lub inny sposób wykończenia?. Będę wdzięczny za podpowiedź.

_________________
Pozdrawiam

Folia modelarska jest najprostszym i najmniej pracochłonnym sposobem oklejania takich skrzydeł.

_________________
Pozdrawiam
Marek

Dzięki za podpowiedź. Tak tez zrobię.

_________________
Pozdrawiam

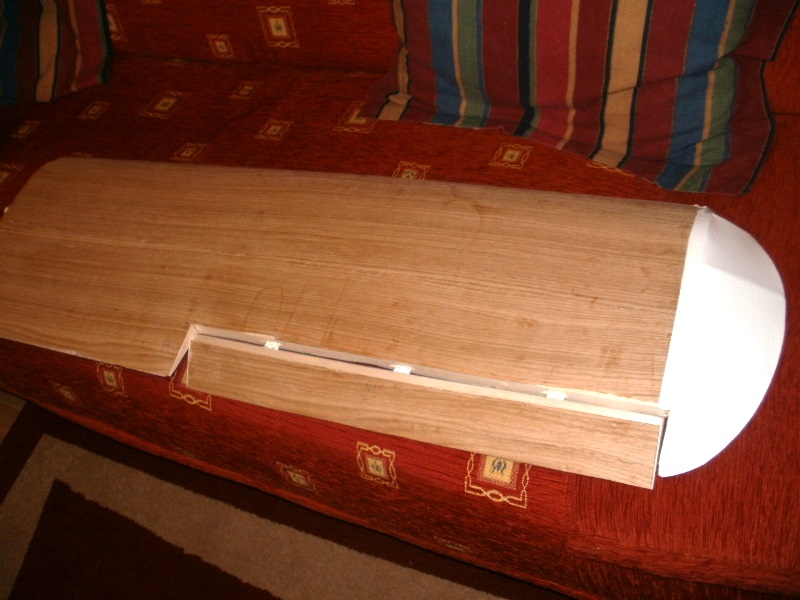

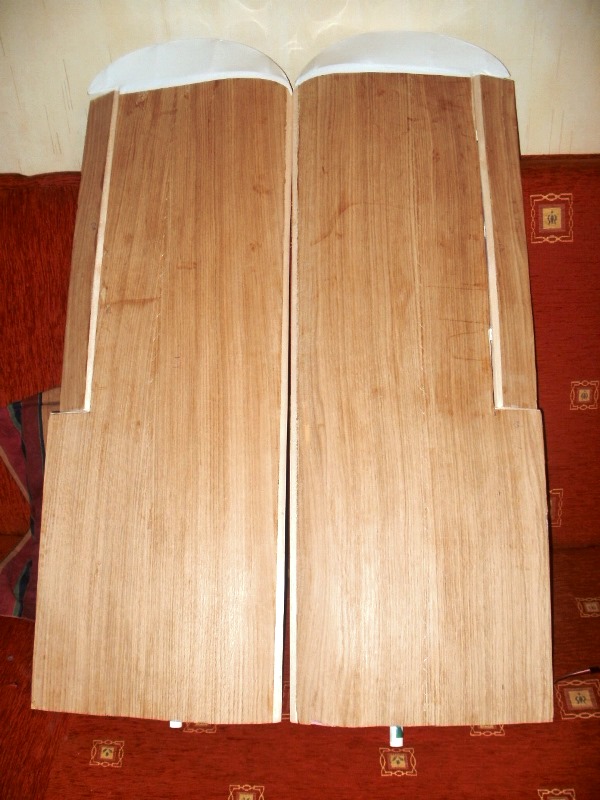

Tak wyglądają skrzydełka prawie wykończone. Końcówka pokryta folią. Czekam na nową dostawę folii.

_________________
Pozdrawiam

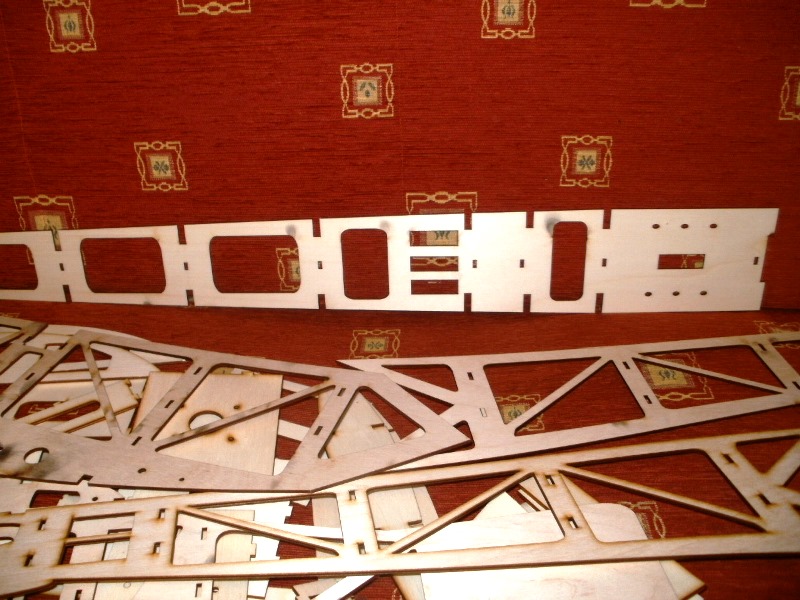

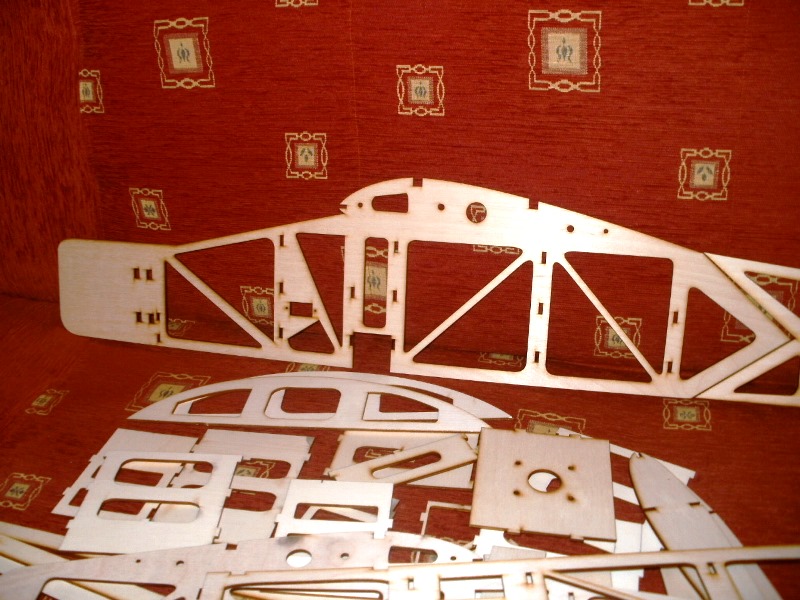

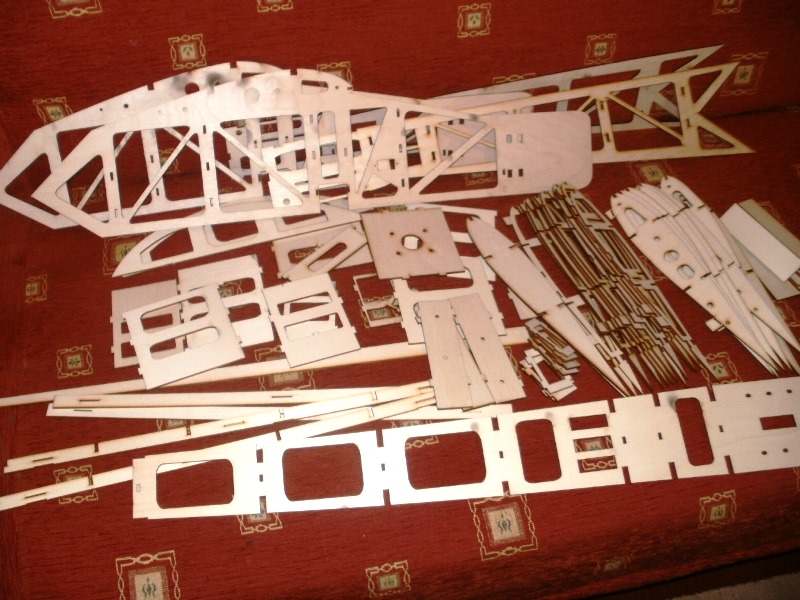

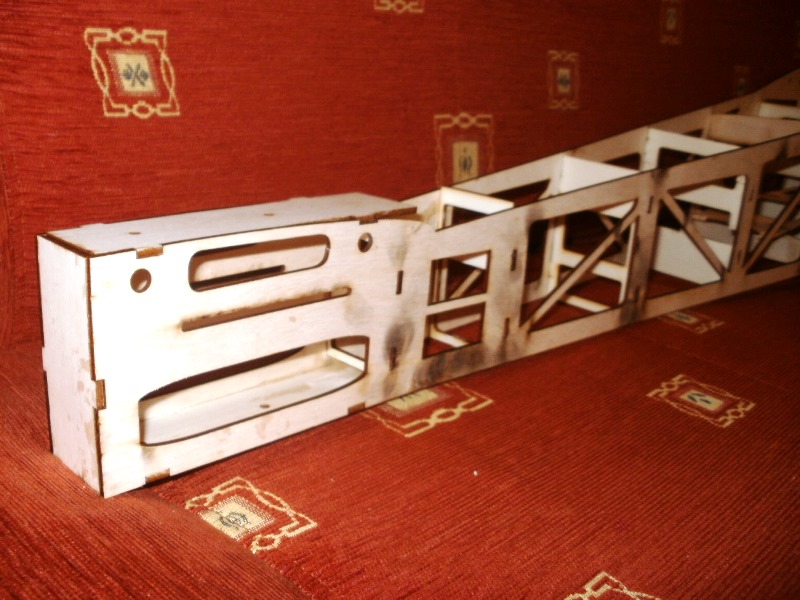

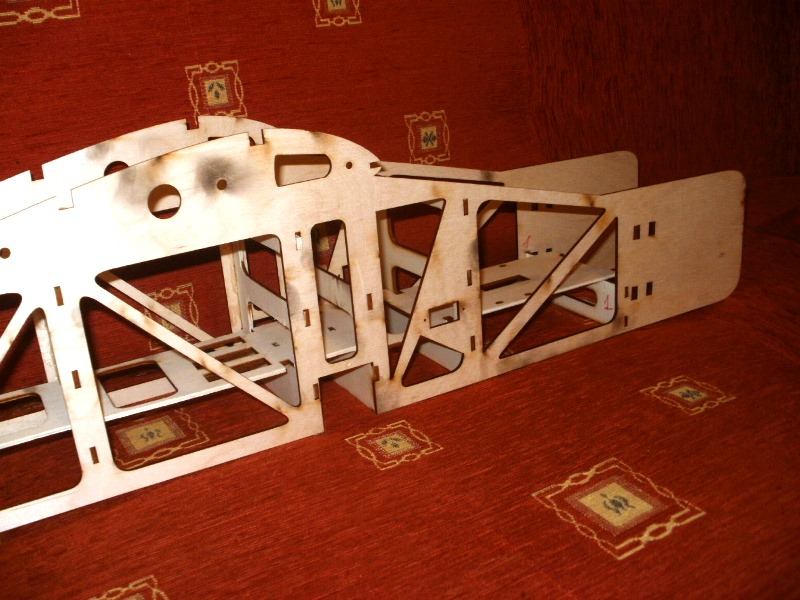

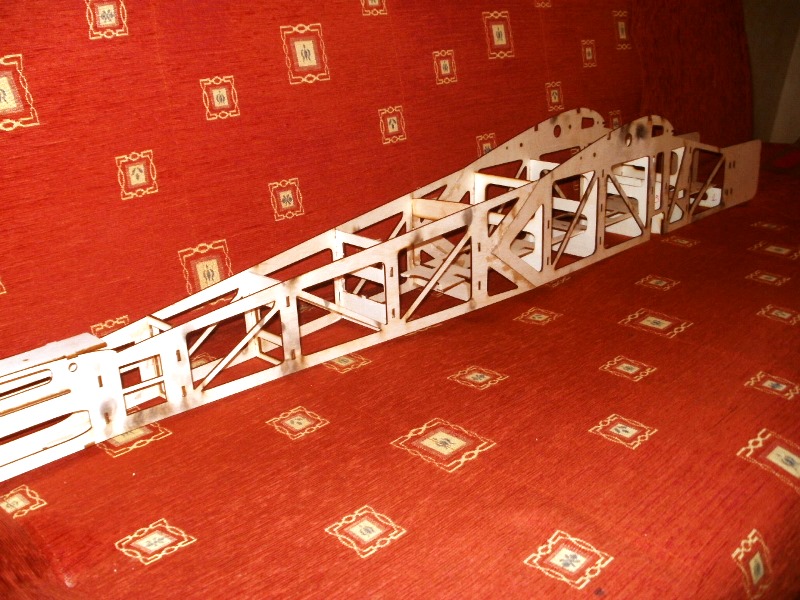

Po wielu dniach oczekiwań wreszcie otrzymałem wycięte elementy do mojego Trenerka. właściciel lasera miał przerwę spowodowana awarią jakiejś tuby, co znacznie opóźniło wycięcie elementów. Powoli. powoli zacząłem składać kadłub, co uwidoczniłem na poniższych zdjęciach. Z postępem prac będę uzupełniał fotki. Waga kadłuba prawie gotowego, bez oklejenia to 1027 g. Całość zmieści się w granicach 2,5 - 2,7 kg. Trochę przyciężki ale z silnikiem RCG 15 powinien dać spokojnie radę.

_________________
Pozdrawiam

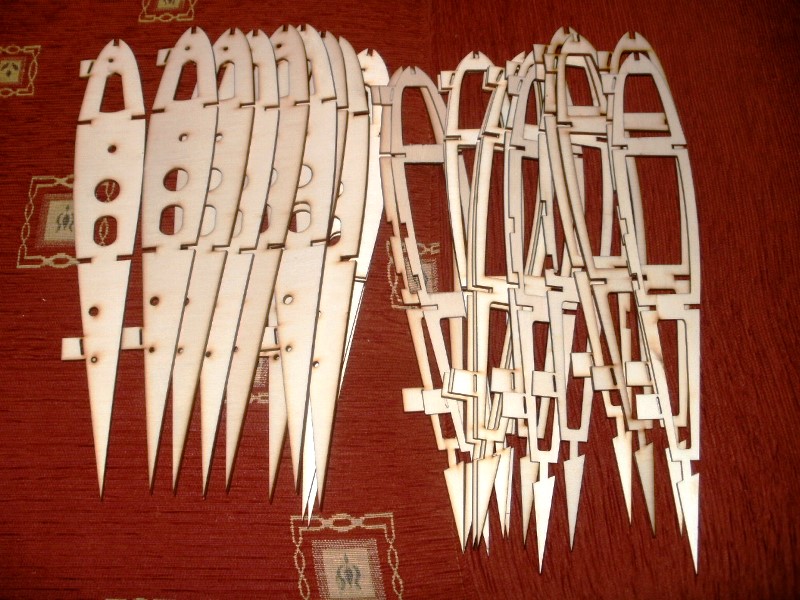

Niech was nie zdziwią załączone na fotkach elementy skrzydła (żebra). Postanowiłem wykonać sobie zapas. Oba skrzydła mają różne profile. Zobaczę, który będzie się sprawował lepiej.

_________________
Pozdrawiam

Będziesz musiał chyba wzmocnić przód jakimiś profilami węglowymi. Wnęka podwozia zrobiła "karb" w wytrzymałości konstrukcji i tam kadłub może nie wytrzymać obciążeń.
