Post: 14 cze 2020, o 21:07
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2954
Lokalizacja: Warszawa
Kupiłem z 15 lat temu zestaw Ultimat biplane z Great Planes. Wykonałem kadłub który ostatnio odnalazłem i w sumie on mnie zainspirował do powrotu do tego modelu. Niestety wiele z elementów zestawu poginęło podczas licznych przeprowadzek a sam kadłub pomimo że przetrwał, okazał się bardzo ciężki. W związku z tym że mam do niego oryginalną maskę silnika i resztę plastików postanowiłem zaprojektować od zera cały model w CAD opierając się o rysunki z instrukcji. Zrobię go z lżejszej balsy a napęd być może będzie elektryczny. Silnika nie mam, ani spalinowego ani elektrycznego ale może coś się załatwi za parę miesięcy.

Model to konkretnie ten http://www.greatplanes.com/airplanes/gpma0240.php
Załącznik:
gpma0240-main.jpg [ 41.39 KiB | Przeglądany 21822 razy ]

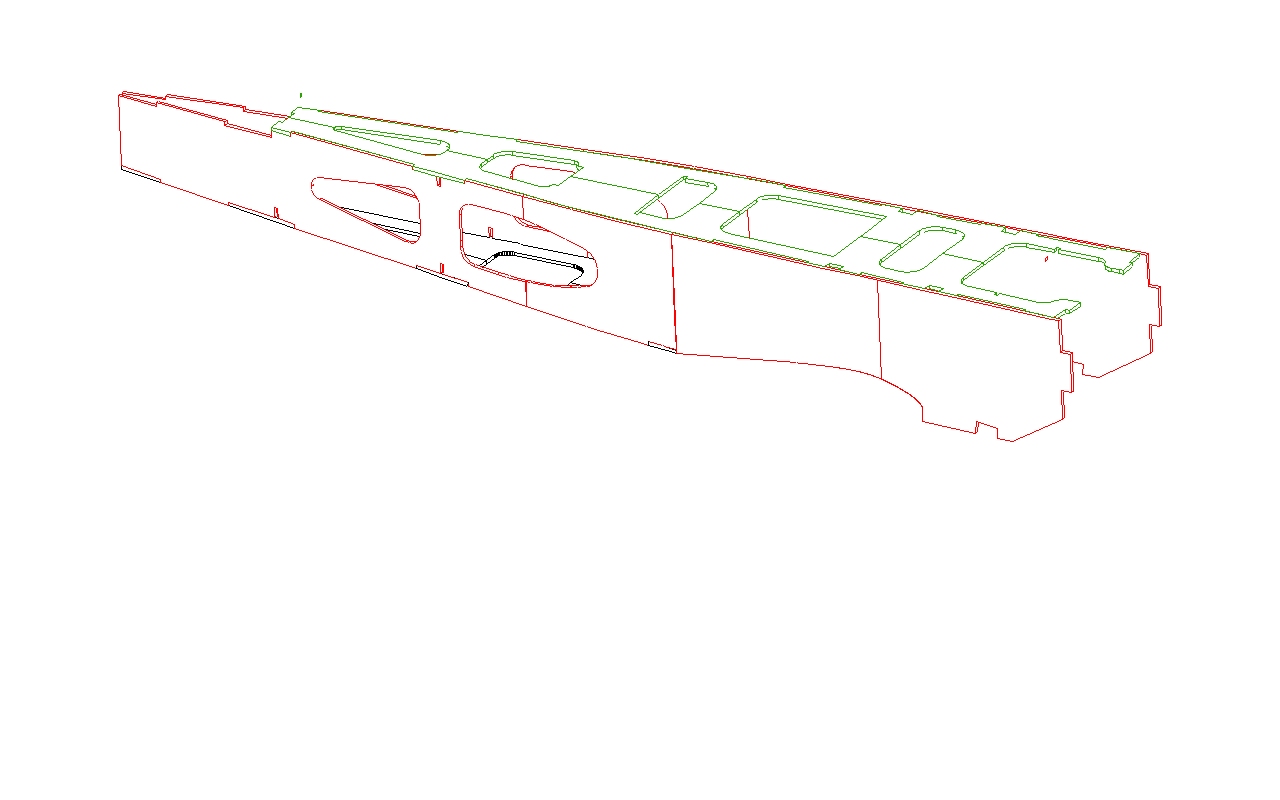

Oczywiście uwzględniam materiał metryczny a w oryginale był calowy.


Załączniki:
gpma0240rysowanie 20201 3d.JPG
gpma0240rysowanie 20201 3d.JPG [ 138.44 KiB | Przeglądany 21857 razy ]
Na górę
 Wyświetl profil

Post: 16 cze 2020, o 07:21
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2954
Lokalizacja: Warszawa

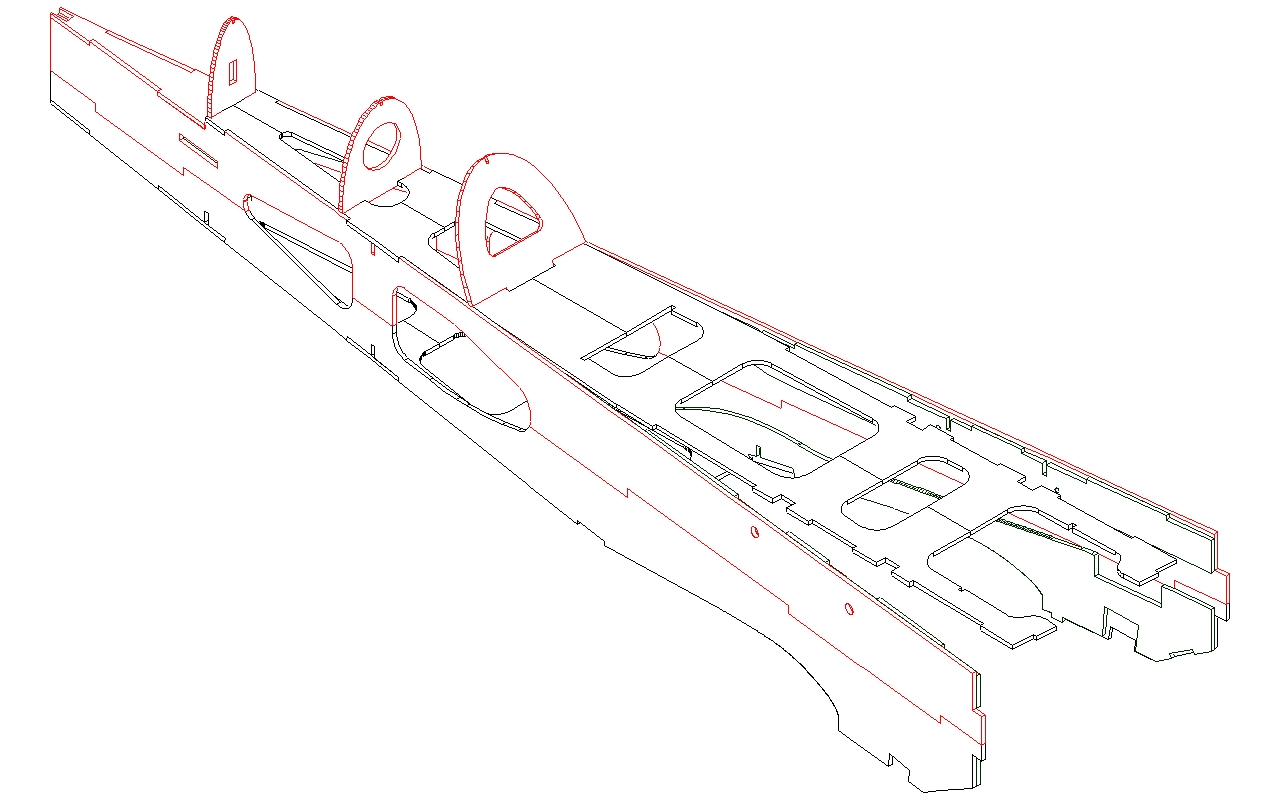

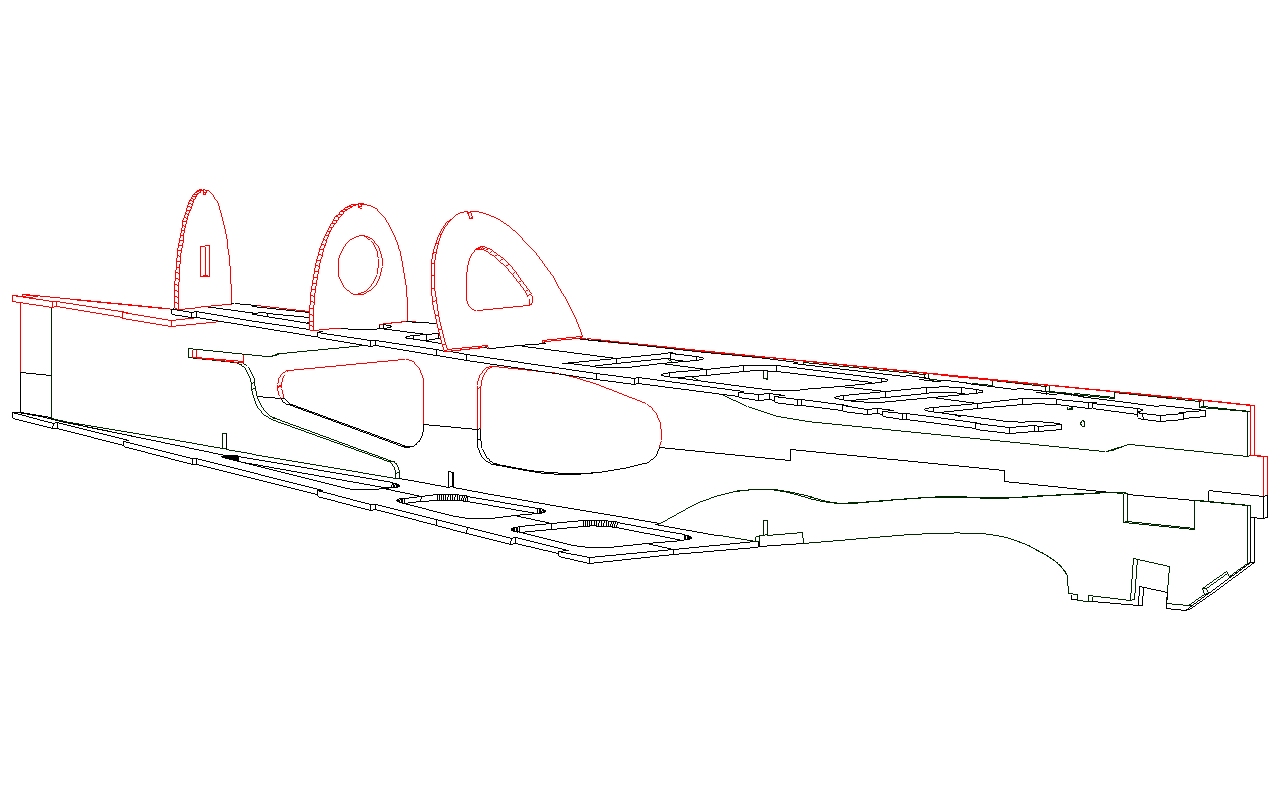

Narysowałem wzmocnienia wewnętrzne kadłuba, półwręgi garba. Jest duzo pracy przy rysowaniu.


Załączniki:
gpma0240rysowanie 20201 3d2.JPG
gpma0240rysowanie 20201 3d2.JPG [ 193.18 KiB | Przeglądany 21801 razy ]
gpma0240rysowanie 20201 3d1.JPG
gpma0240rysowanie 20201 3d1.JPG [ 246.52 KiB | Przeglądany 21801 razy ]
Na górę
 Wyświetl profil

Post: 19 cze 2020, o 19:31
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2954
Lokalizacja: Warszawa

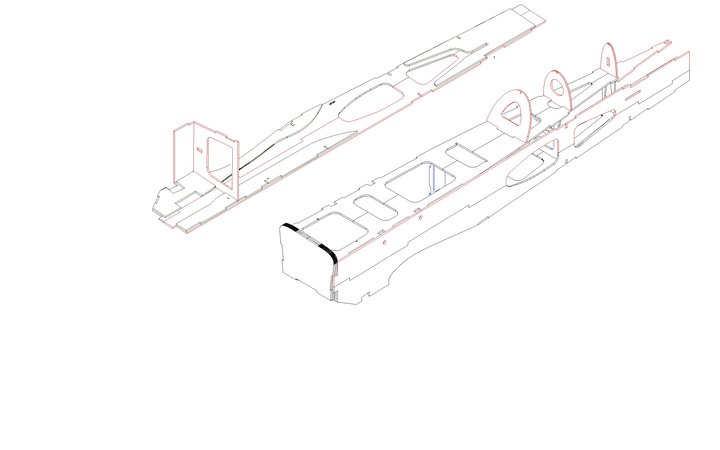

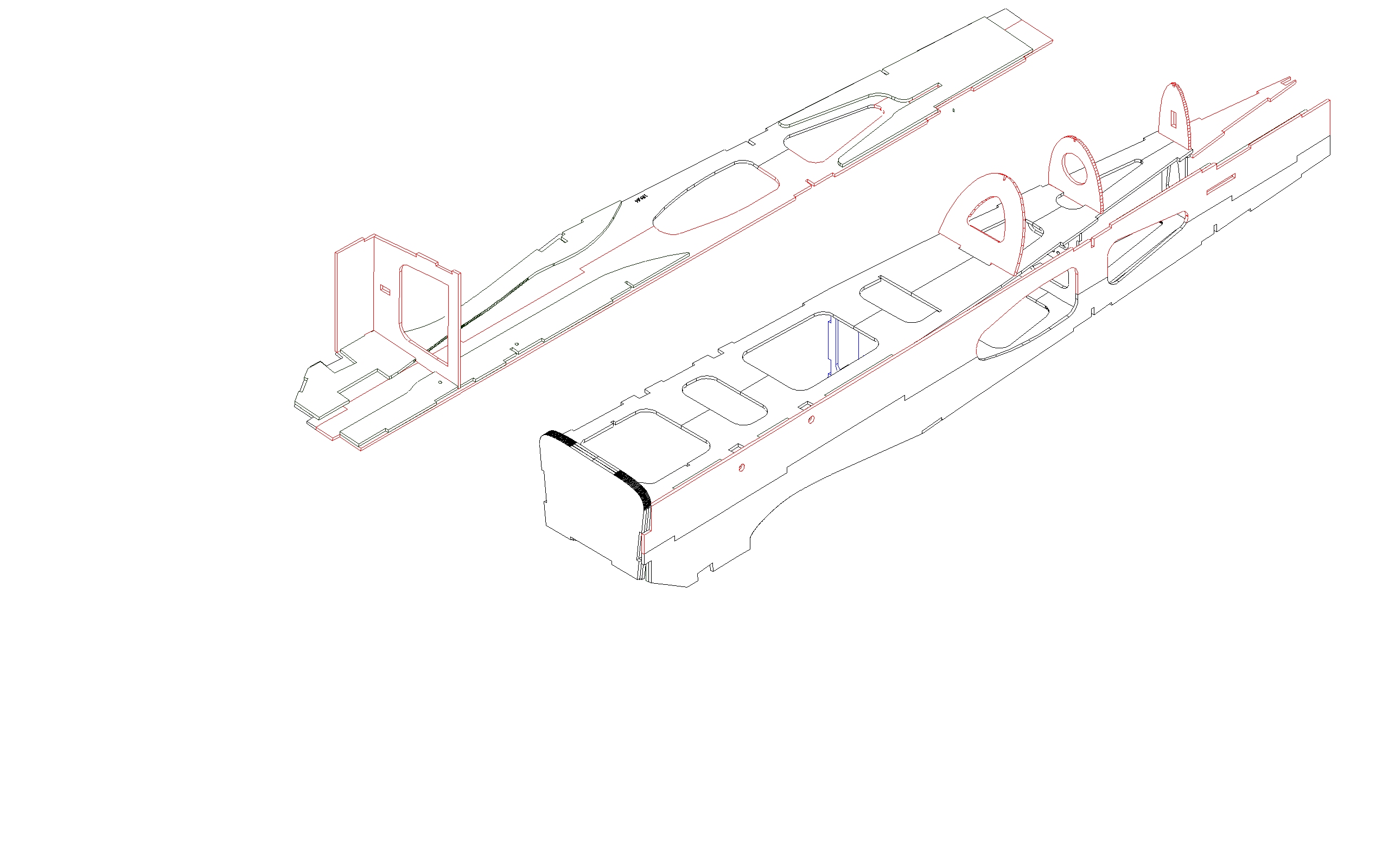

Kolejne kroki w projekcie. Nie wszystko widać bo nie chce mi się tego składać w 3D. Kadłub jutro wieczorem powinien być skończony.


Załączniki:
gpma0240rysowanie 20201 3d3.JPG
gpma0240rysowanie 20201 3d3.JPG [ 495.37 KiB | Przeglądany 21715 razy ]
Na górę
 Wyświetl profil

Post: 20 cze 2020, o 20:38
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2954
Lokalizacja: Warszawa

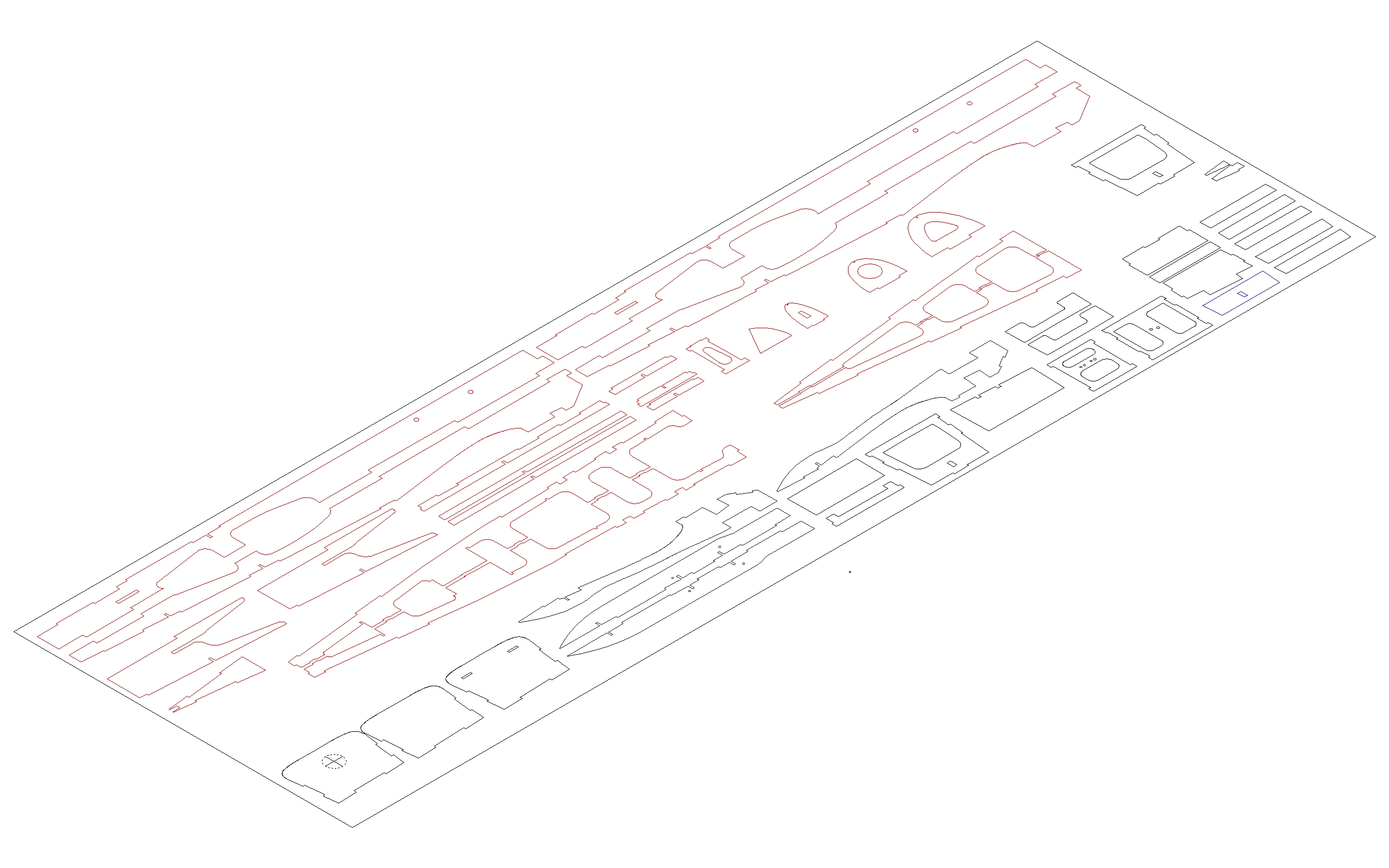

W zasadzie kadłub rozrysowany. Zrobiłem kilka drobnych modyfikacji które ułatwią montaż. Jutro zabieram się za stateczniki.


Załączniki:
gpma0240rysowanie 20203.JPG
gpma0240rysowanie 20203.JPG [ 808.13 KiB | Przeglądany 21677 razy ]
Na górę
 Wyświetl profil

Post: 21 cze 2020, o 13:49
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2954
Lokalizacja: Warszawa

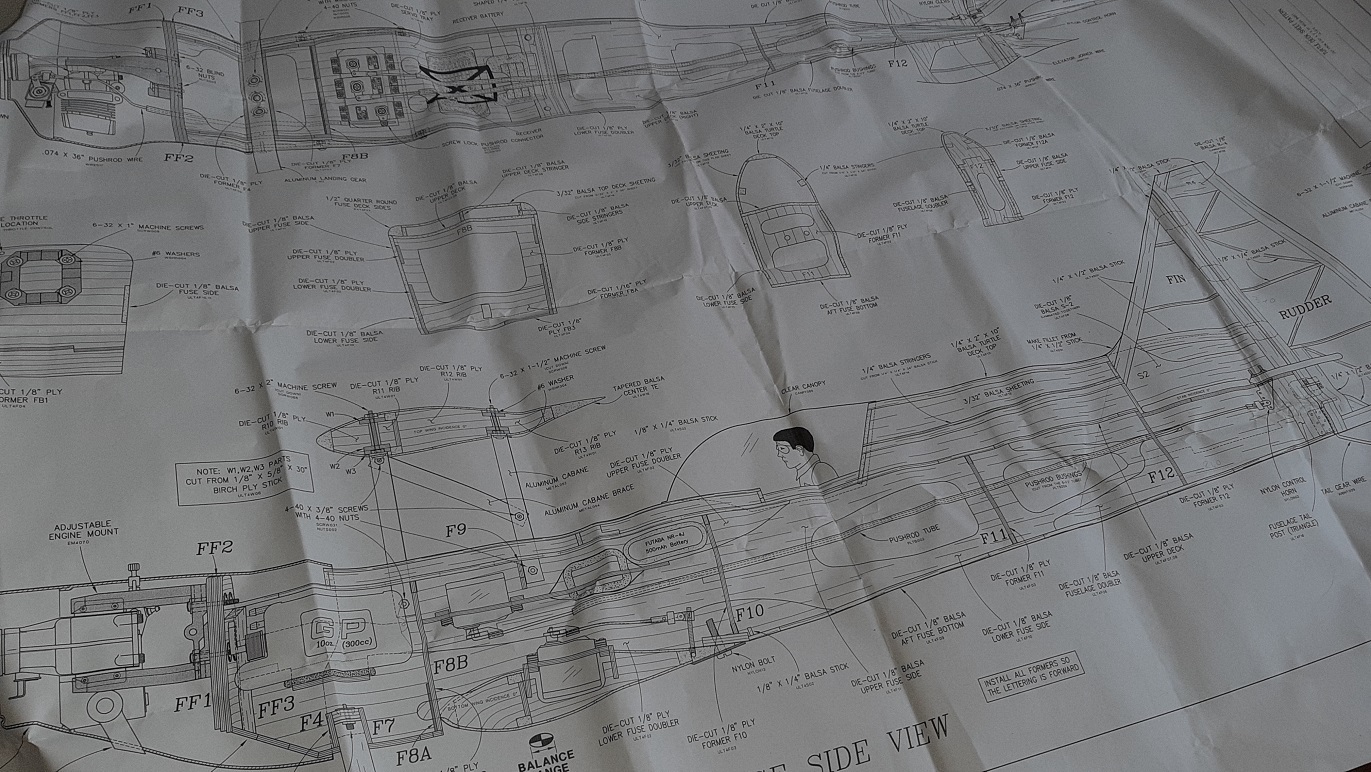

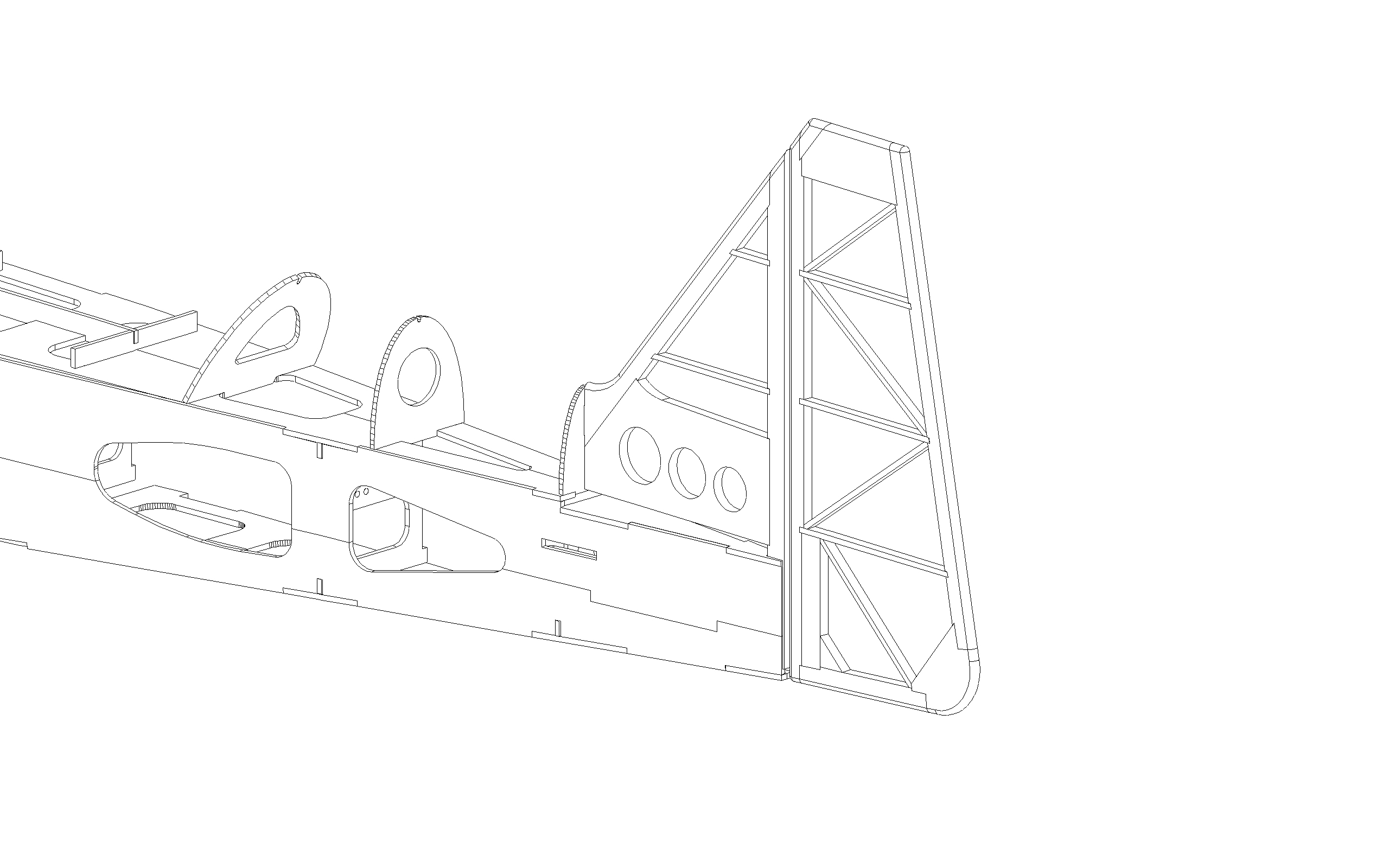

Pionowy ze sterem kierunku gotowy. Odszukałem plany z zestawu. Wymiary się zgadzają z tym co narysowałem.


Załączniki:
gpma0240rysowanie 20201 3d2.JPG
gpma0240rysowanie 20201 3d2.JPG [ 477.26 KiB | Przeglądany 21633 razy ]
20200621_092156.jpg [ 448.23 KiB | Przeglądany 21633 razy ]
Na górę
 Wyświetl profil

Post: 21 cze 2020, o 15:28
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1726
Lokalizacja: Gdańsk
Elegancka robota jak zawsze ;)
Fajne te twoje rendery, rysujesz od razu w 3D, czy składasz z 2D?

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 21 cze 2020, o 16:21
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2954
Lokalizacja: Warszawa
Wszystko rysuję w 2D, 3D składam w głowie (po prostu wyobrażam sobie jak to ma wyglądać w realu), w komputerze 3D tylko do prezentacji (czasem tylko jak coś jest dość skomplikowane żeby sprawdzić czy nie ma kolizji).


Na górę
 Wyświetl profil

Post: 21 cze 2020, o 16:57
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1726
Lokalizacja: Gdańsk
Rozumiem, a jeszcze jedno pytanie, nie wiem, może czegoś nie widzę.
Po co boczki są przecięte na pół i mają wpusty? Czemu to nie jest jeden element ?
Na formatce też leżą obok siebie...

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 21 cze 2020, o 17:04
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2954
Lokalizacja: Warszawa
Boczki nie mieszczą się na formatce, ich wysokość to około 11cm.

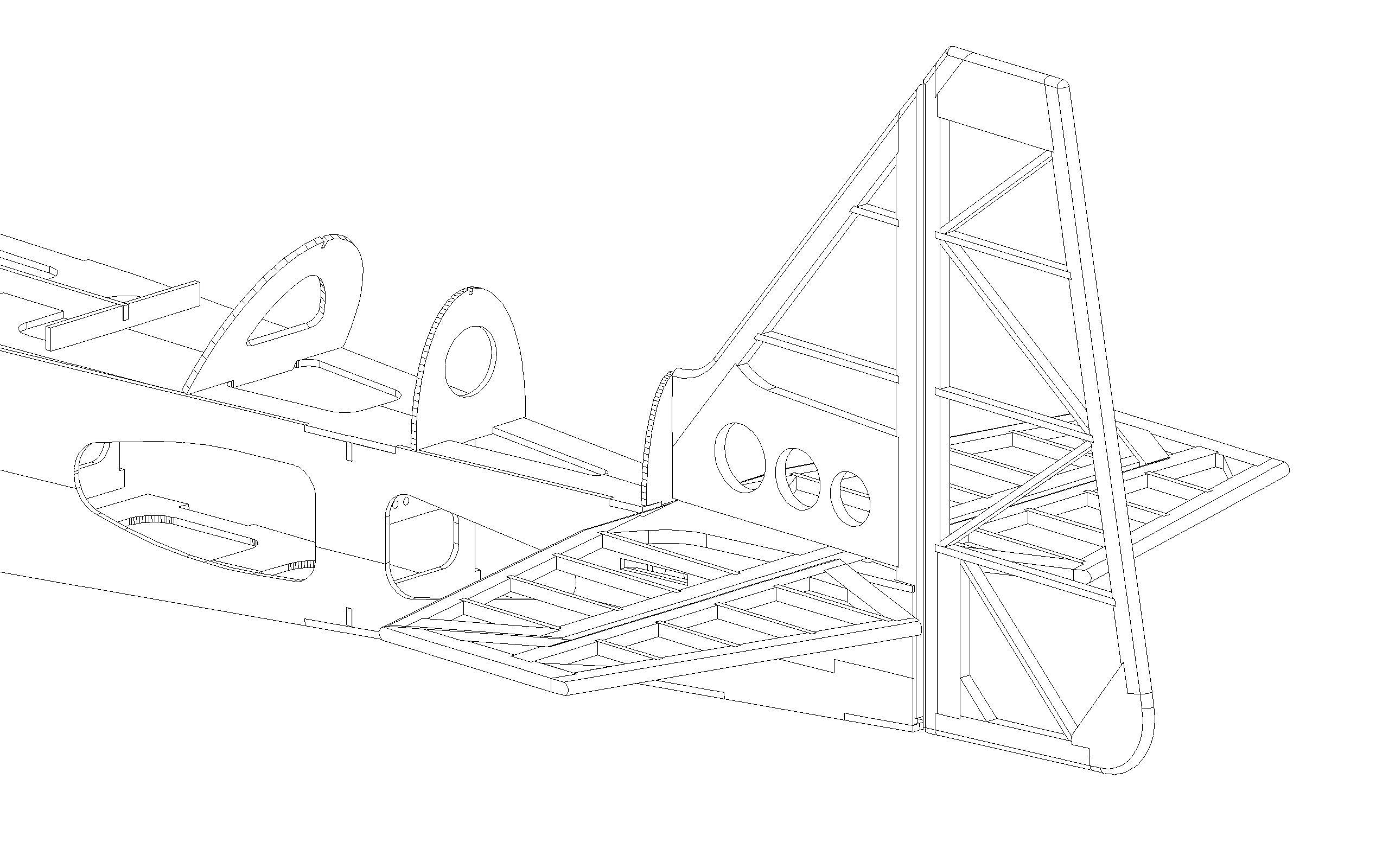

Dokończyłem statecznik poziomy i ster wysokości.


Załączniki:
gpma0240rysowanie 20201 3d4.JPG
gpma0240rysowanie 20201 3d4.JPG [ 778.04 KiB | Przeglądany 21615 razy ]
Na górę
 Wyświetl profil

Post: 21 cze 2020, o 17:07
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1726
Lokalizacja: Gdańsk
ok, myślałem, że zdjęcie wyżej to formatka (viewtopic.php?f=6&t=1884&view=unread#p18858)
Czyli to balsa nie balsosklejka - już jestem na tej samej stronie ;) :lol:

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
