 Tytuł: Extra 300
Post: 28 gru 2012, o 01:54
Offline
Modelarz
Awatar użytkownika

Rejestracja: 28 gru 2012, o 00:47
Posty: 4
Lokalizacja: Kielce
Swoja przygodę rozpocząłem od zaprojektowania samolotu Extra 300. Posłużyłem się do tego celu programem Rhinoceross 4.0. Sporządziłem formatki, a następnie wydrukowałem w Kielcach przy ul. Mielczarskiego, u Jacka Świetlickiego, jak się potem okazało ukrytego modelarza.
Obecnie jestem na etapie łączenia wszystkiego w całość :D
Samolot ma latać pod silnikiem Saito FA 62, który już mam na wyposażeniu. Chyba wystarczający. Będę miał potem prośbę o wyjaśnienie subtelnych szczegółów tego silnika.
Do sterowania posiadam aparaturę Graupner MX 20, której obsługi w zasadzie nie znam i też będę prosił potem o podpowiedzi i w ogóle proszę o podpowiedzi:)
W najbliższym czasie załączę foto z montażu.


Załączniki:

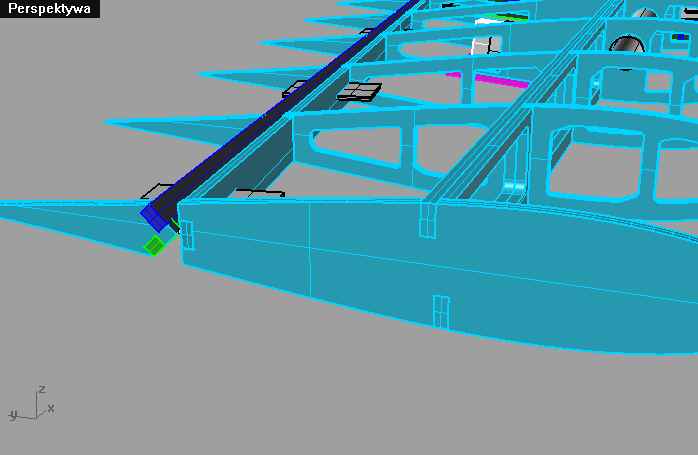

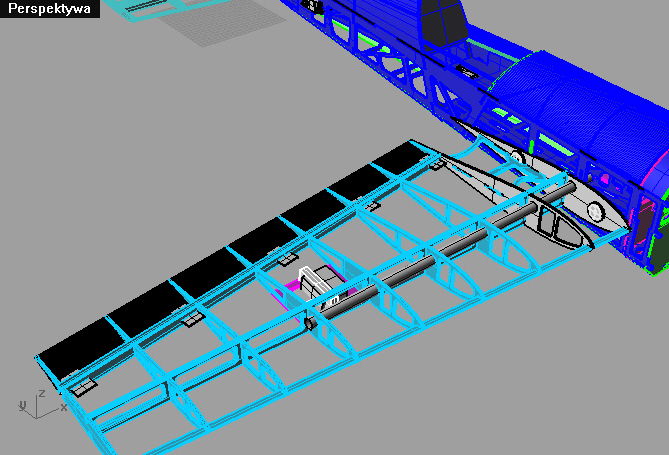

Komentarz: Takie tam skrzydeła.
extra1.jpg [ 238.17 KiB | Przeglądany 11496 razy ]

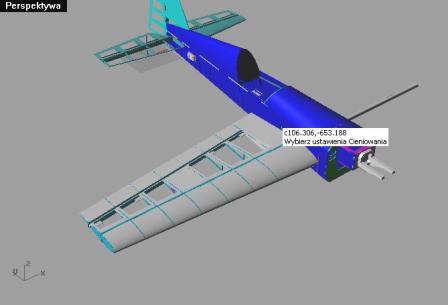

Komentarz: Nie kopiuje drugiego skrzydła bo korzystam teraz ze słabego kompa.
extra.jpg [ 11.33 KiB | Przeglądany 11496 razy ]
Na górę
 Wyświetl profil

konrad
 Tytuł: Re: Extra 300
Post: 29 gru 2012, o 12:03
Offline
Modelarz
Awatar użytkownika

Rejestracja: 4 cze 2012, o 04:48
Posty: 26
Lokalizacja: Warszawa
Witaj.Na jakiej grubości sklejki projektujesz ten model, bo wiesz jak to jest z tą sklejką?
Napisz wymiary modelu.itd
Na górę
 Wyświetl profil

Kelner
 Tytuł: Re: Extra 300
Post: 29 gru 2012, o 22:33
Offline
Modelarz
Awatar użytkownika

Rejestracja: 28 gru 2012, o 00:47
Posty: 4
Lokalizacja: Kielce
Cześć

Projekt był dla sklejki lipowo - balsowej 3 mm. Czytałem na forum o problemach z tym wymiarem. Sklejkę zamówiłem w modelmax i miała rzeczywiście 3 mm.


Załączniki:

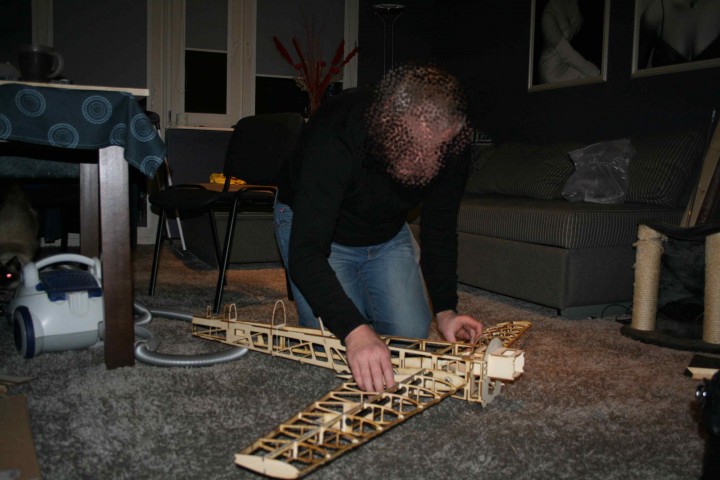

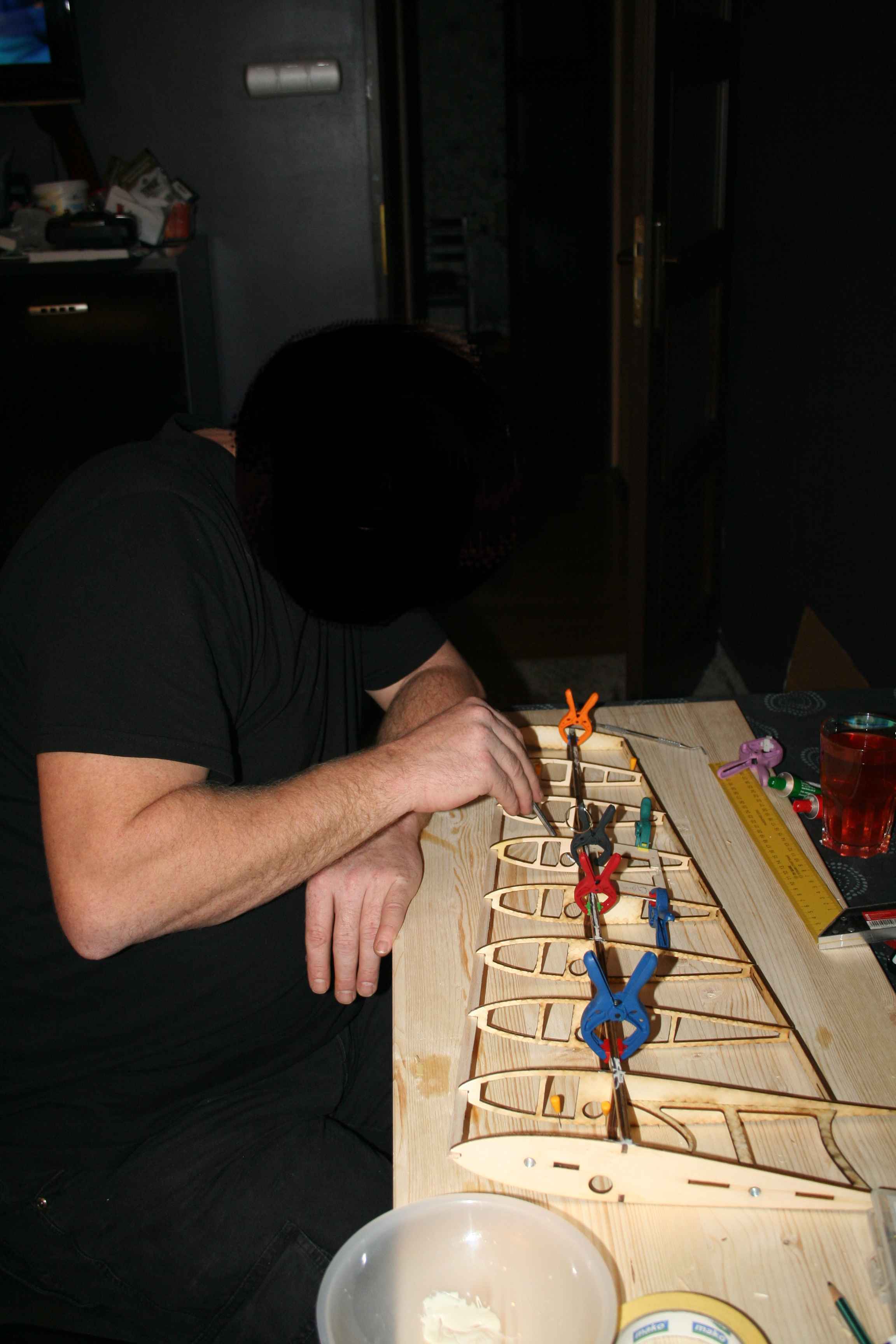

Komentarz: A tu klejenie skrzydła.
2A.jpg [ 271.35 KiB | Przeglądany 11388 razy ]

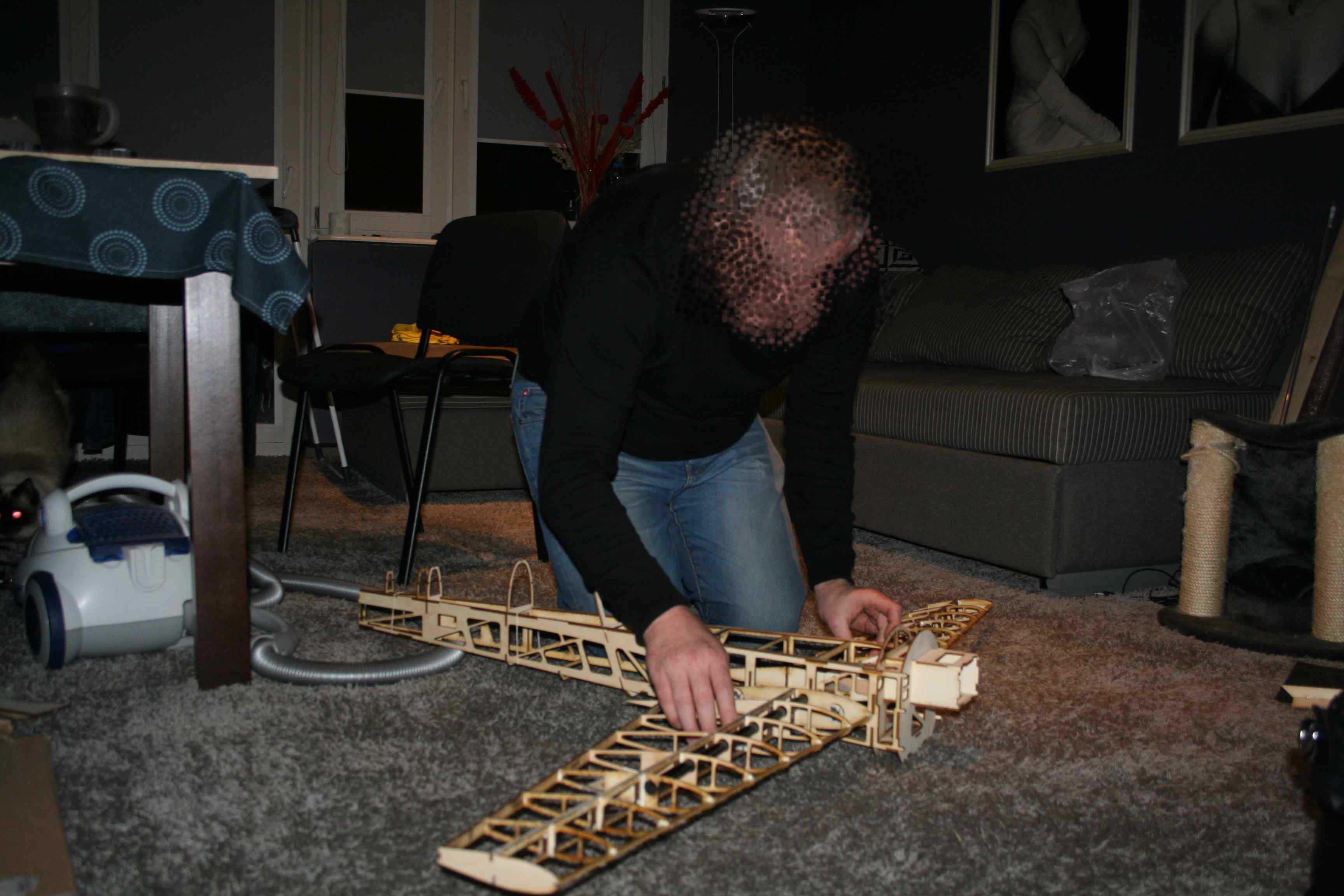

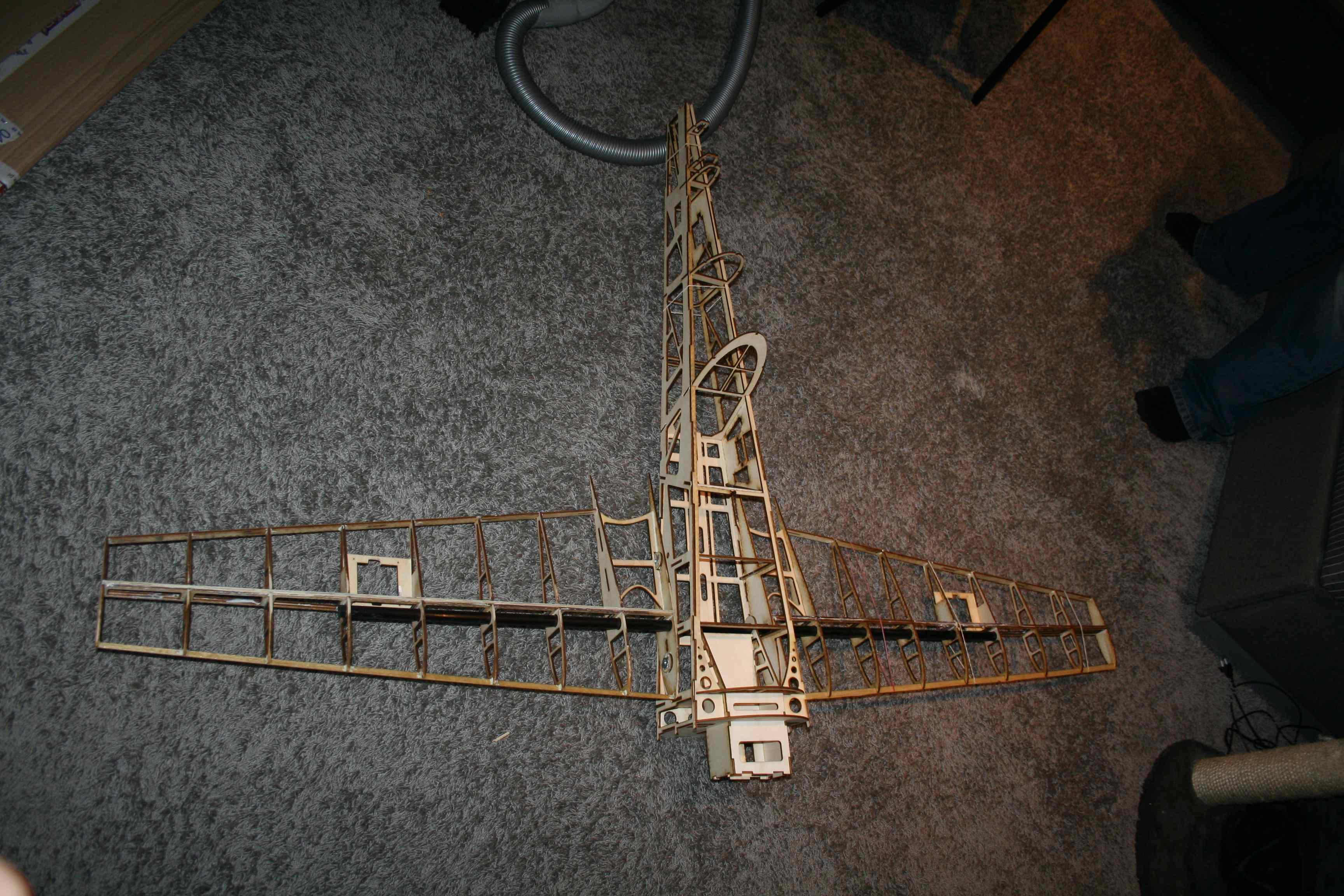

Komentarz: Model złożony jest bez kleju.
2.jpg [ 321.43 KiB | Przeglądany 11388 razy ]

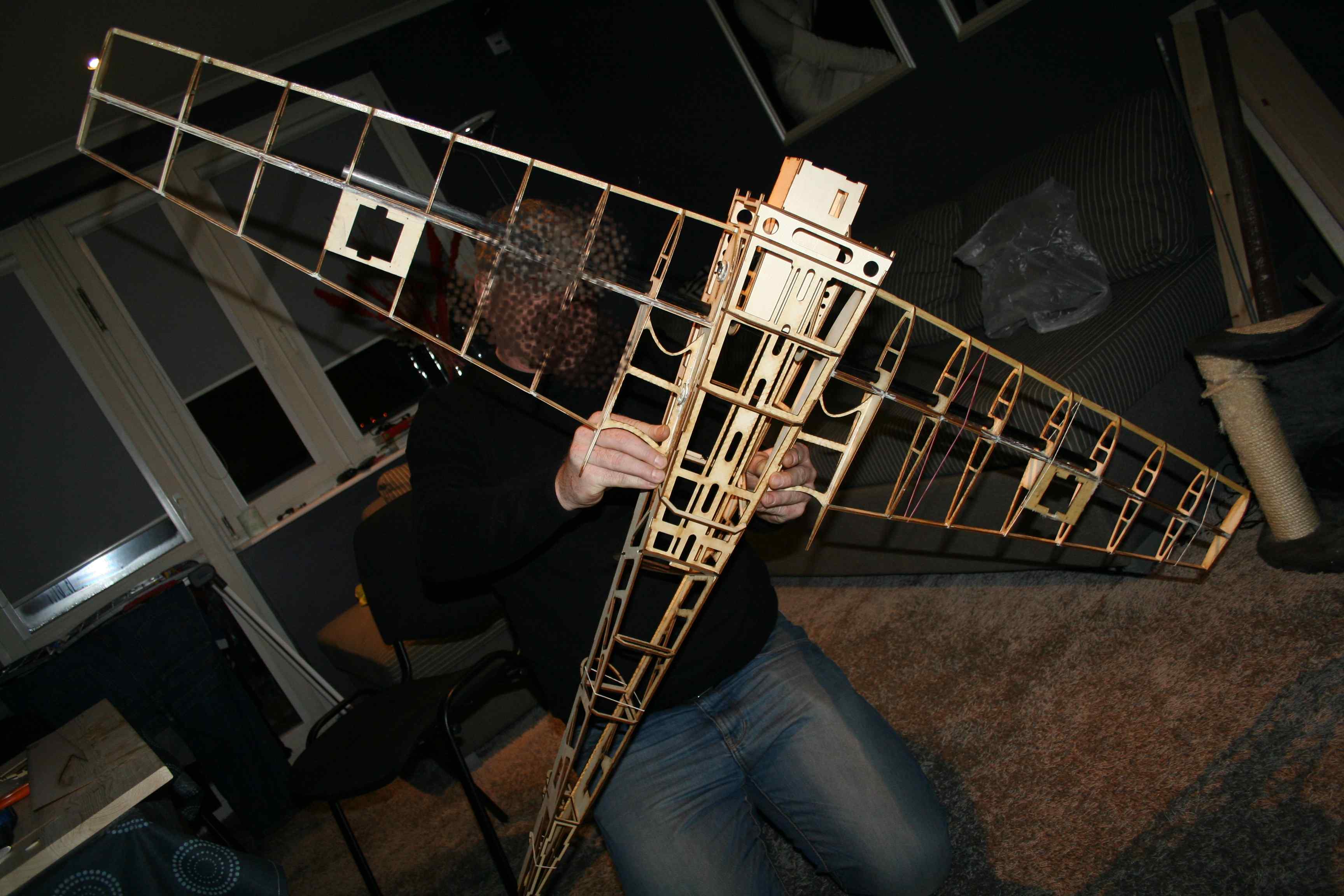

Komentarz: Popełniłem kilka błędów, ale polegających jedynie na braku jakichś otworów w kadłubie.
1a.jpg [ 632.39 KiB | Przeglądany 11388 razy ]

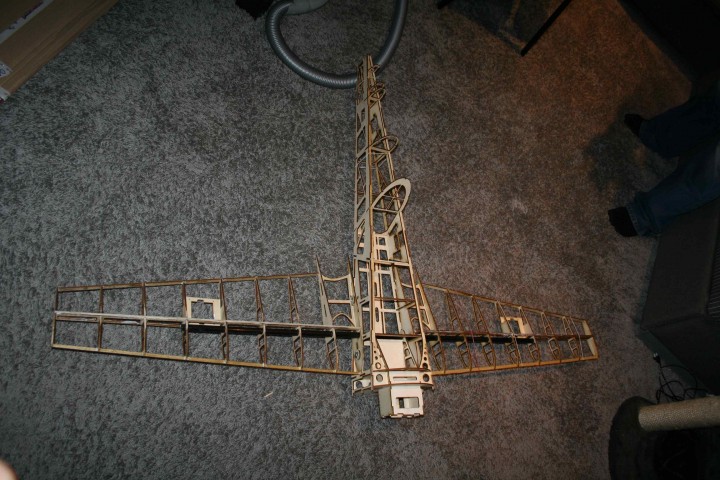

Komentarz: Model po złożeniu.
1.jpg [ 255.34 KiB | Przeglądany 11388 razy ]
Na górę
 Wyświetl profil

ali1983
 Tytuł: Re: Extra 300
Post: 29 gru 2012, o 22:56
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 555
Lokalizacja: Elbląg
a napę lotki nie będzie sprawiał problemu?

_________________
Fw190 NPN, PZL Dromader NPN, SuperSportster, Dart XL fpv, copterx 450 black angel
Radiomaster tx12multi
Na górę
 Wyświetl profil

Kelner
 Tytuł: Re: Extra 300
Post: 29 gru 2012, o 22:57
Offline
Modelarz
Awatar użytkownika

Rejestracja: 28 gru 2012, o 00:47
Posty: 4
Lokalizacja: Kielce
No właśnie z wymiarem miałem problem. Korzystałem z planu, który ściągnąłem z internetu. Teraz nie pamiętam skąd. Rozpiętość skrzydeł wynosi 1500 mm. Problem miałem taki, że na planie były dwie różne długości kadłuba. Wybrałem długość większą tak, że teraz wynosi 1150 mm.


Załączniki:
Komentarz: Gdy zająłem się skrzydłem złożyło się bez problemów. Sklejka ma wady i po wycięciu okazało się, że wygina się w niektórych miejscach. Było to szczególnie ważne jeśli chodzi o dźwigary. Jakoś jednak udało mi się to wyprostować. Zbyt dokładnie zająłem się w projekcie lotkami. Nie ma takiej potrzeby. Elementy wycięte okazały się bardzo kruche, ale jakoś sobie z nimi poradziłem. Widziałem kiedyś na forum jak Sławek składa lotki. To dobry i praktyczny sposób. W przyszłości będę starał się znacznie poprawić projektując:) Do pierwszego modelu nie miałem takiego fizycznego oglądu materiału:)
skrzydło.jpg [ 19.46 KiB | Przeglądany 11384 razy ]
Na górę
 Wyświetl profil

ali1983
 Tytuł: Re: Extra 300
Post: 29 gru 2012, o 23:01
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 555
Lokalizacja: Elbląg
mi nie chodzi o to. w takim ustawieniu serwa popychacz nie jest pod kątem prostym w stosunku do krawędzi lotki. kiedyś było to poruszane, chyba nawet w którymś modelu Sławka.

_________________
Fw190 NPN, PZL Dromader NPN, SuperSportster, Dart XL fpv, copterx 450 black angel
Radiomaster tx12multi
Na górę
 Wyświetl profil

slawekmod
 Tytuł: Re: Extra 300
Post: 30 gru 2012, o 17:14
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3019
Lokalizacja: Warszawa

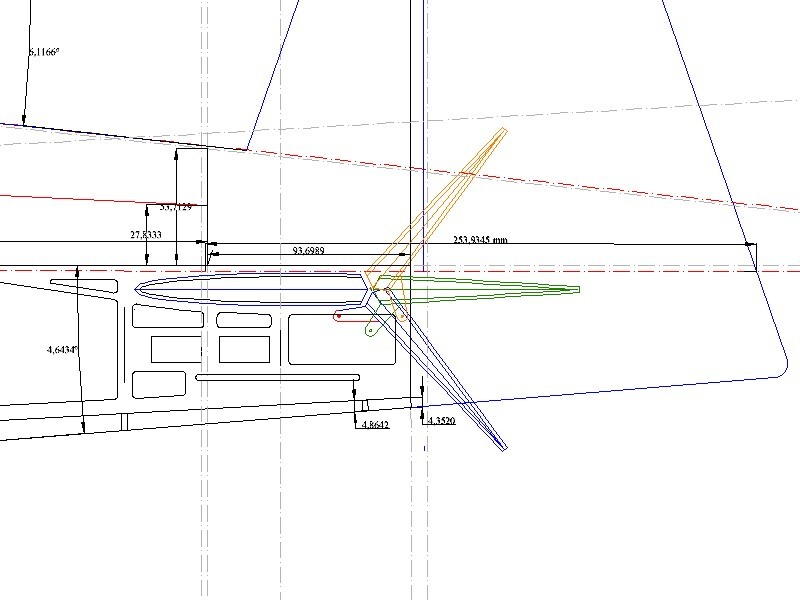

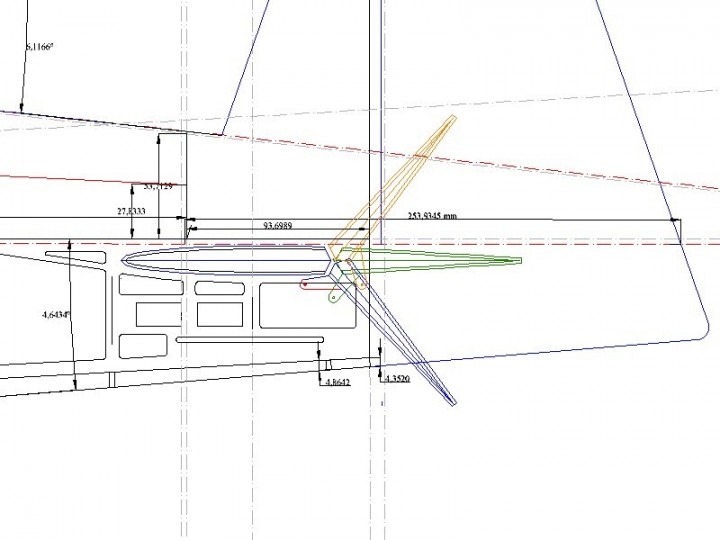

Kiedyś przy edku wyznaczałem kąt wychylenia i widać na rysunku położenie dźwigni


Załączniki:
edgenowycv.jpg [ 60.39 KiB | Przeglądany 11336 razy ]
