Stema pisze:
Michał.

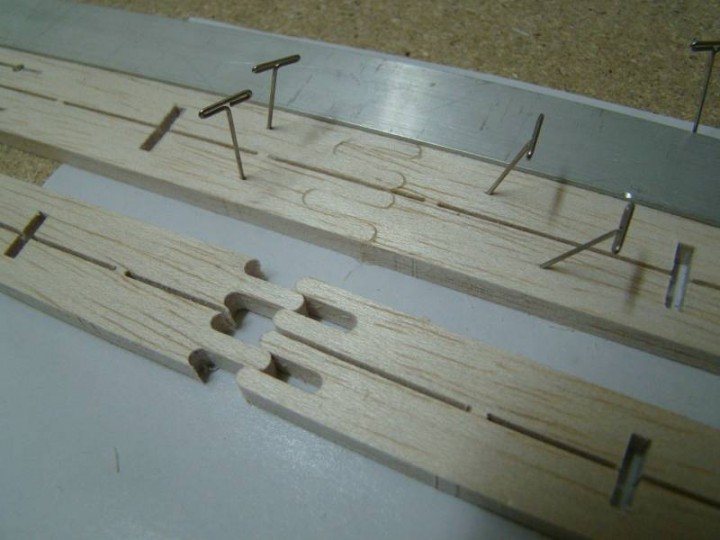

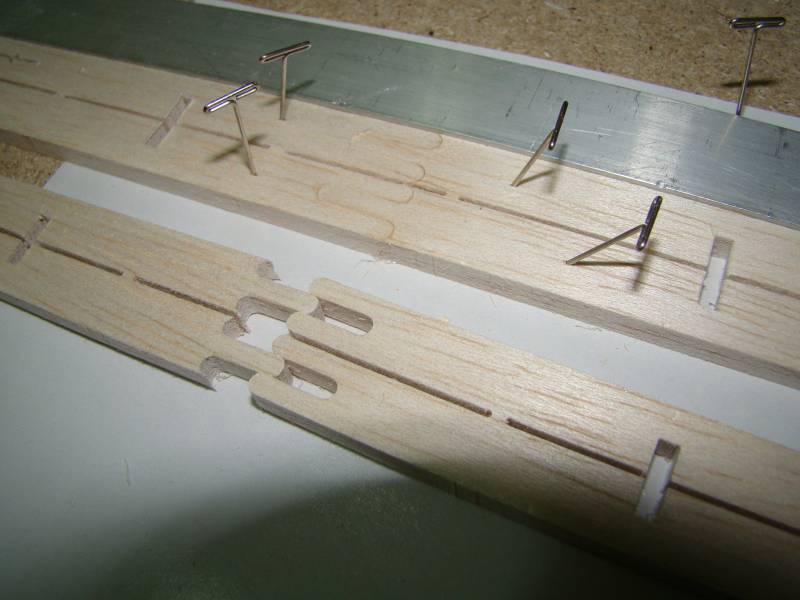

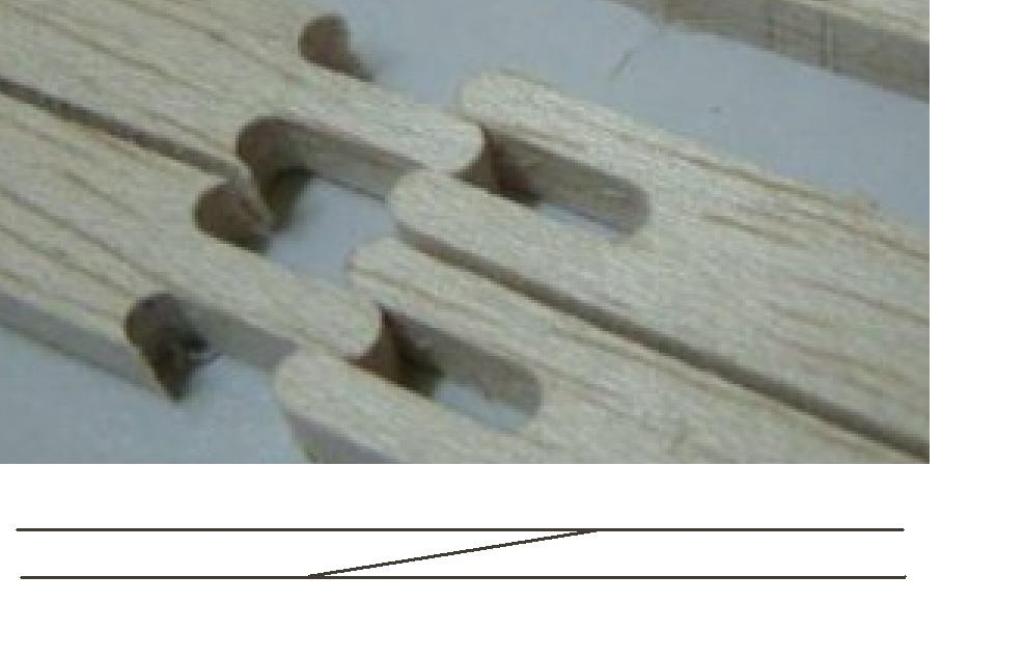

Narysowałeś się i namęczyłeś z wycinaniem tego połączenia listew, ale to nie jest dobre rozwiązanie. Owszem jest duża powierzchnia klejenia, ale wytrzymałość na zginanie mała. Zrób to w sprawdzony sposób.
Załącznik:
Załącznik Połączenie.JPG nie jest już dostępny

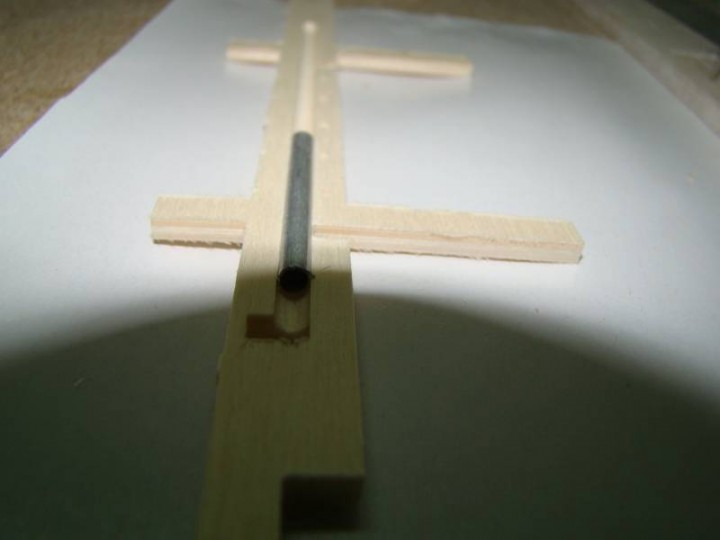

Takie rozwiązanie nie miało by zastosowania przy listwach z wpustami - elementy tak przycięte owszem są bardzo wytrzymałe, ale mają tendencję do" rozpychania się" - bo to klin
.
Wpusty na żebra są rozmieszczone w żądanych odległościach wystarczy 0,5mm przesunięcia i już szlag bierze wszystko. Listwa z wielowpustem ma ograniczenie, po za tym tutaj wytrzymałość tej listwy na łączeniu jest drugorzędną kwestią (listwa będzie sklejona z drugą listwą - oczywiście połączenia nie nachodzą na siebie).

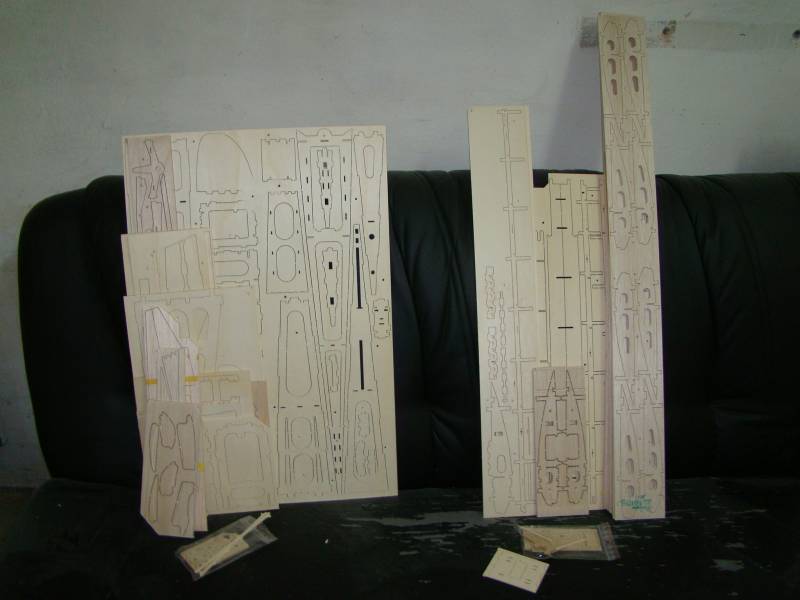

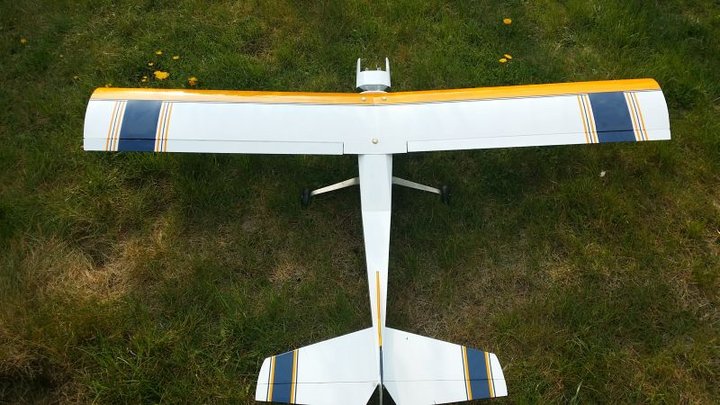

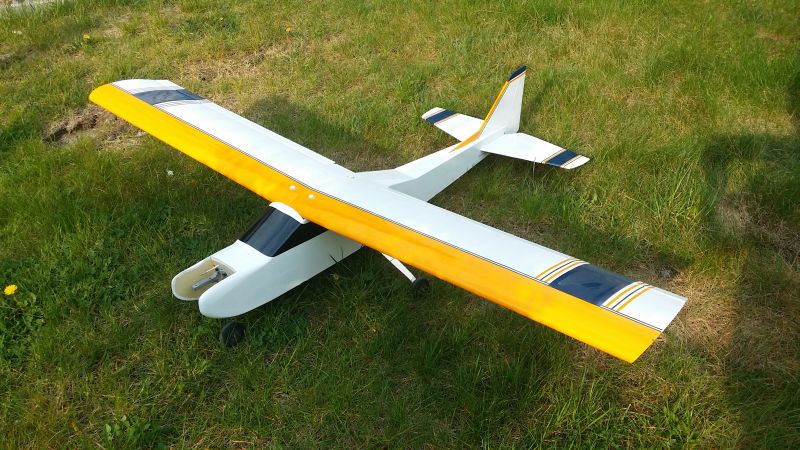

Poniżej zamieszczam postępy w pracy nad montażem modelu.

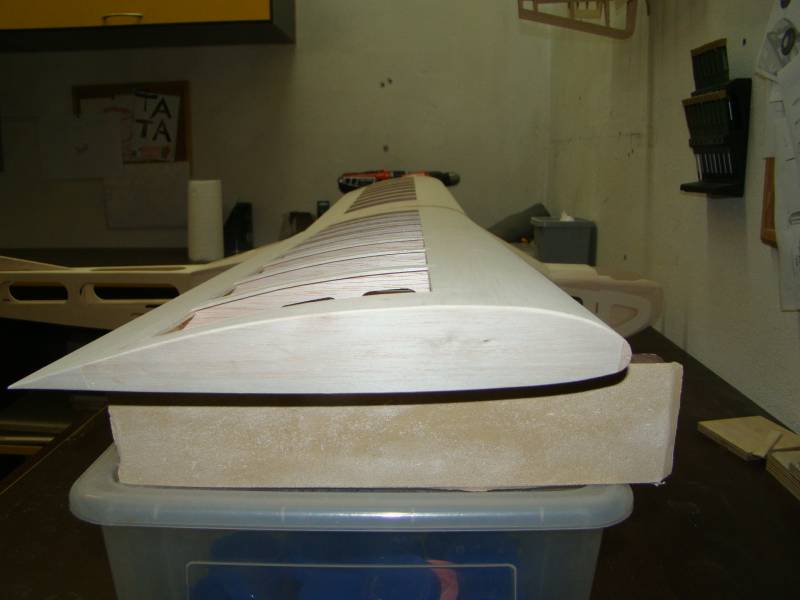

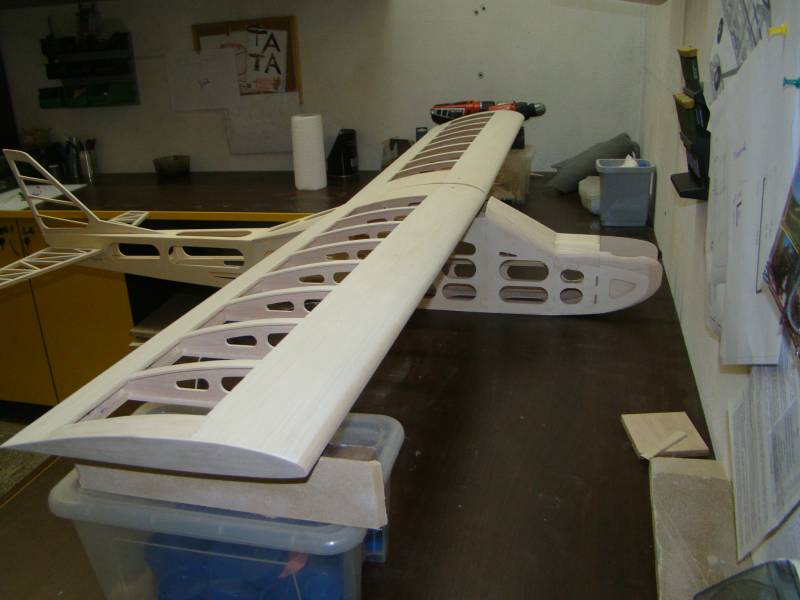

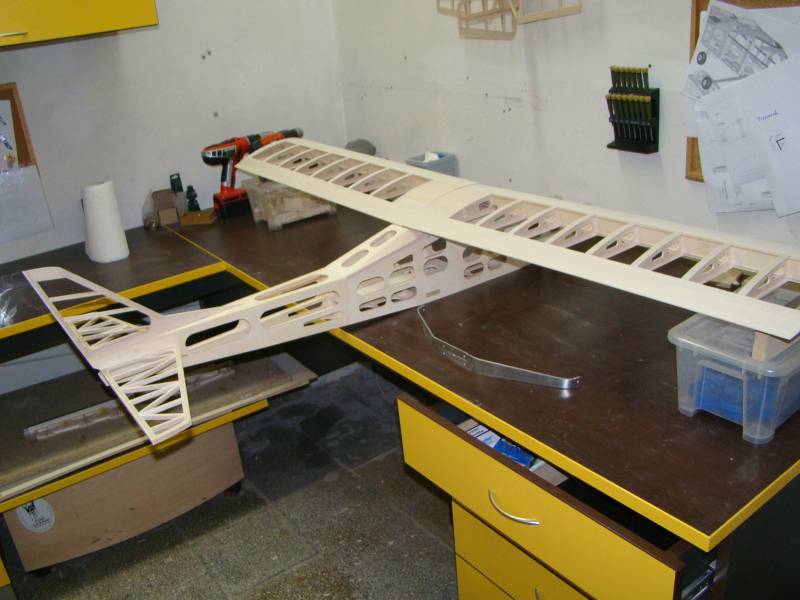

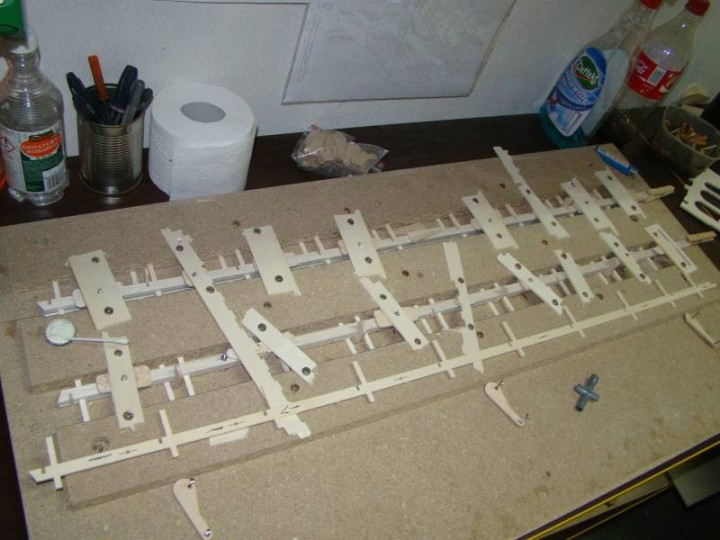

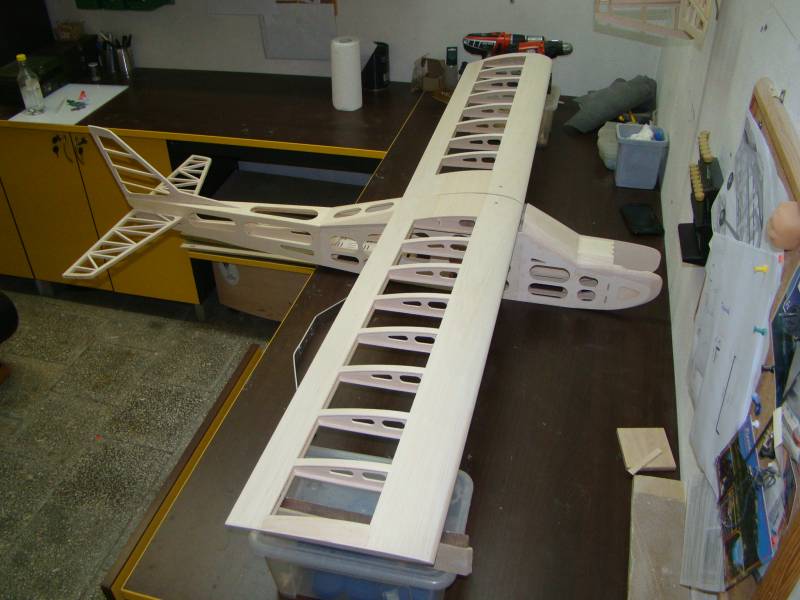

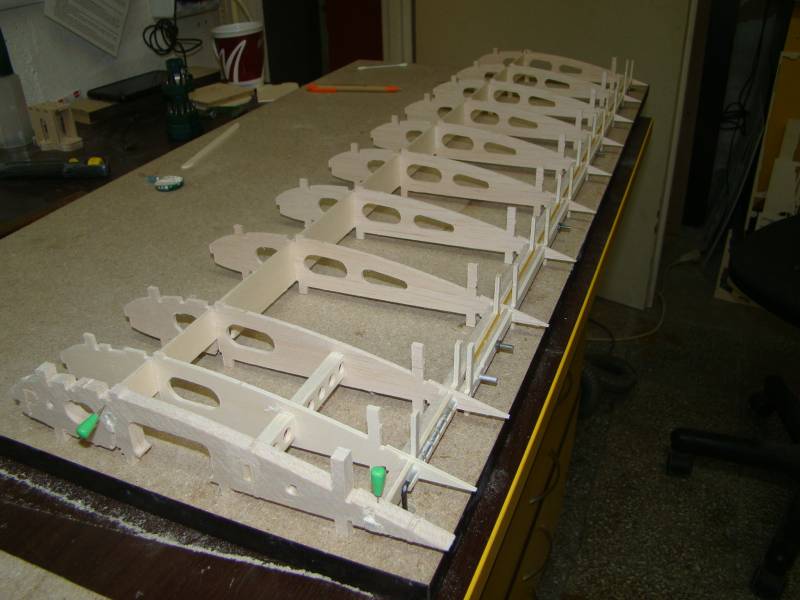

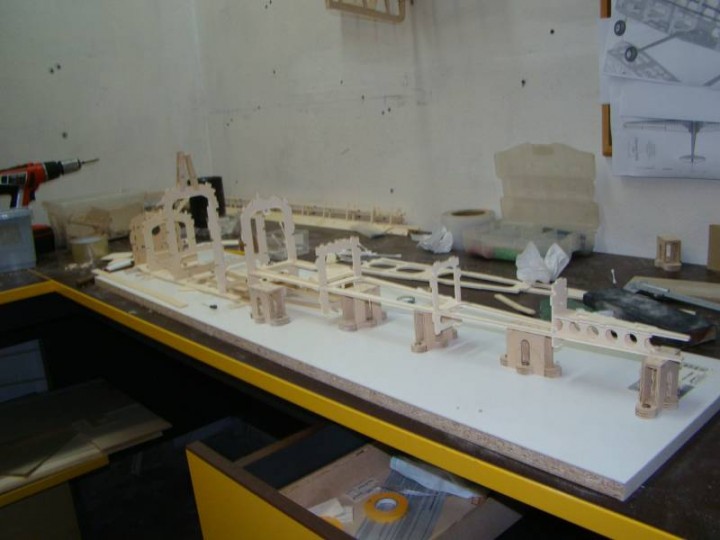

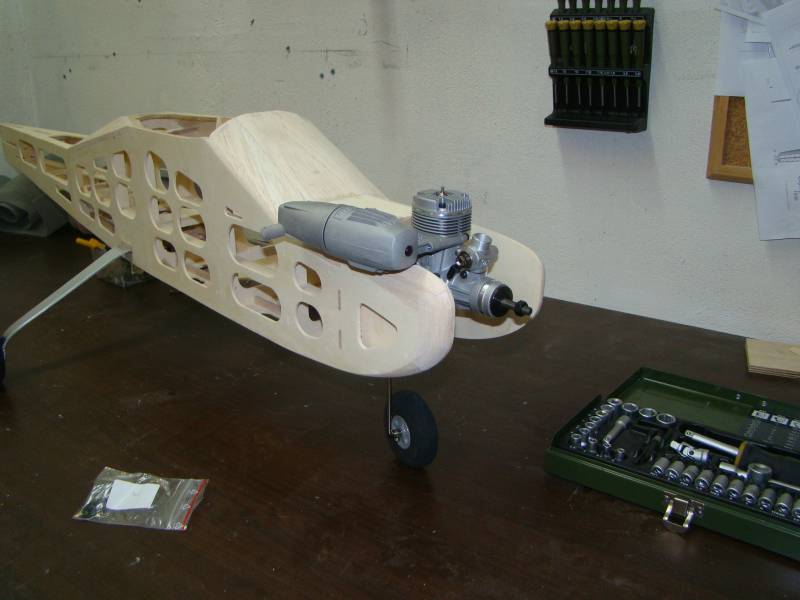

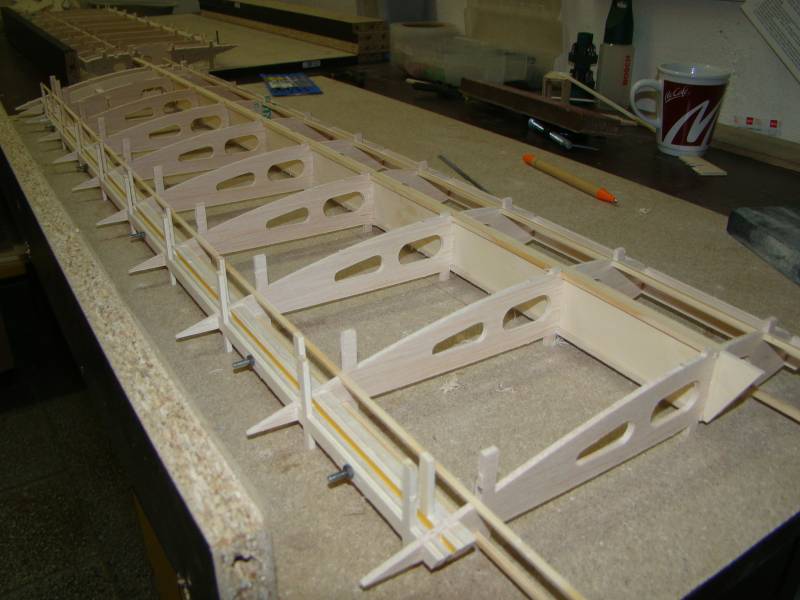

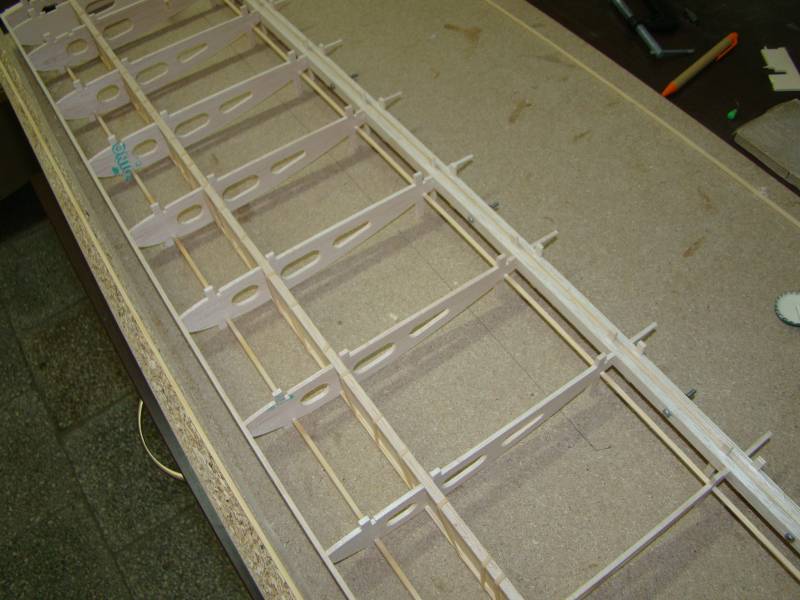

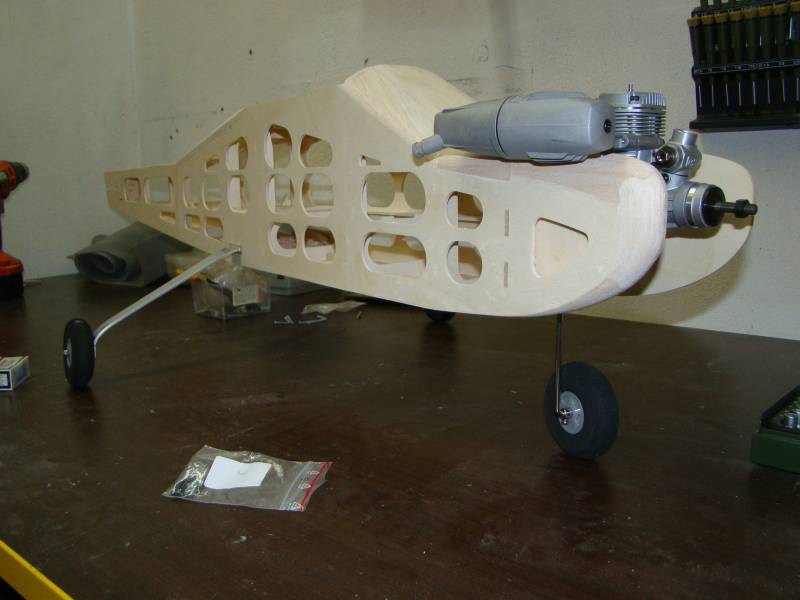

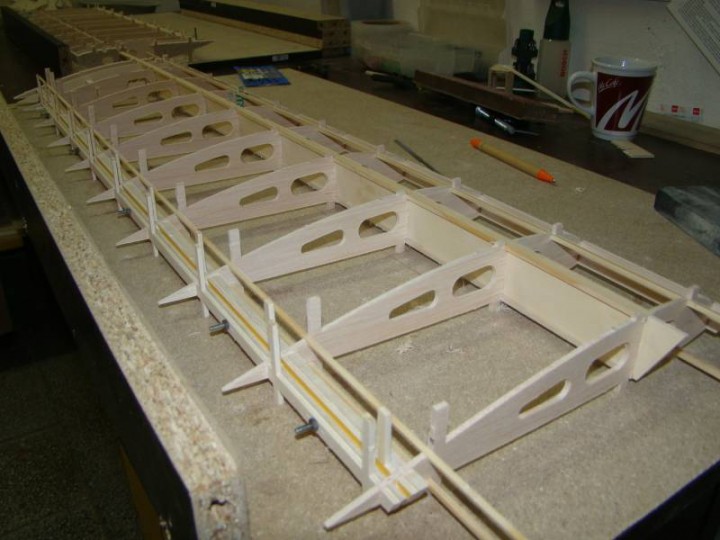

Wstępne złożenie na sucho - bez klejenia.
Załącznik:

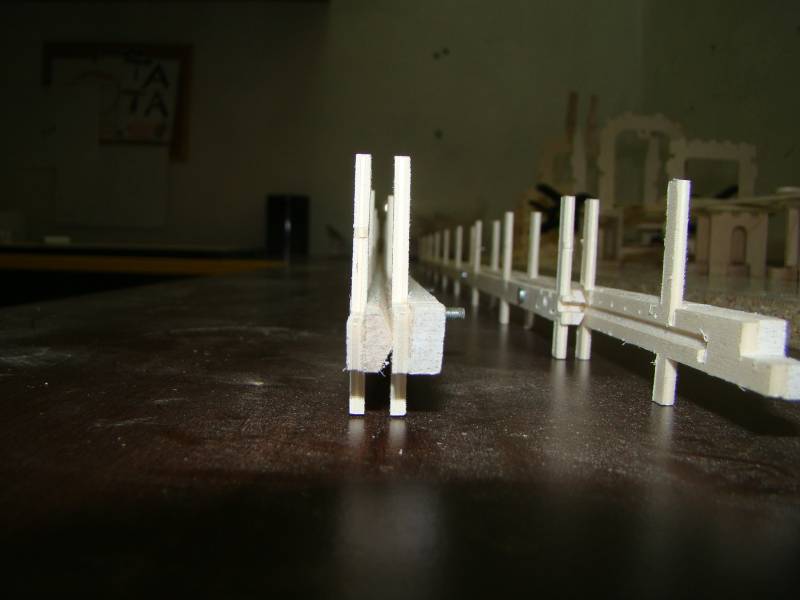

skrzydła na sucho 1.JPG [ 66.65 KiB | Przeglądany 14406 razy ]
Załącznik:
skrzydła na sucho 2.JPG [ 41.95 KiB | Przeglądany 14406 razy ]
Załącznik:
na sucho 2.JPG [ 55.07 KiB | Przeglądany 14406 razy ]
Załącznik:
na sucho 1.JPG [ 62.95 KiB | Przeglądany 14406 razy ]

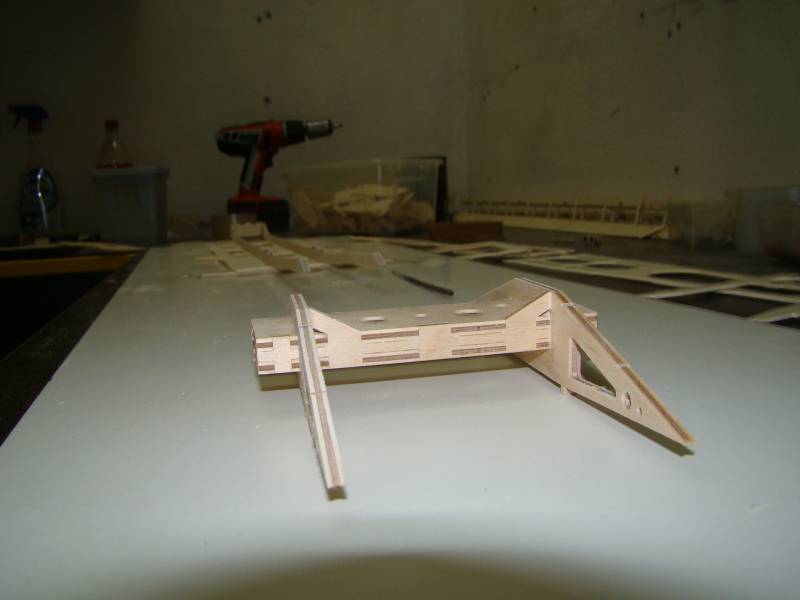

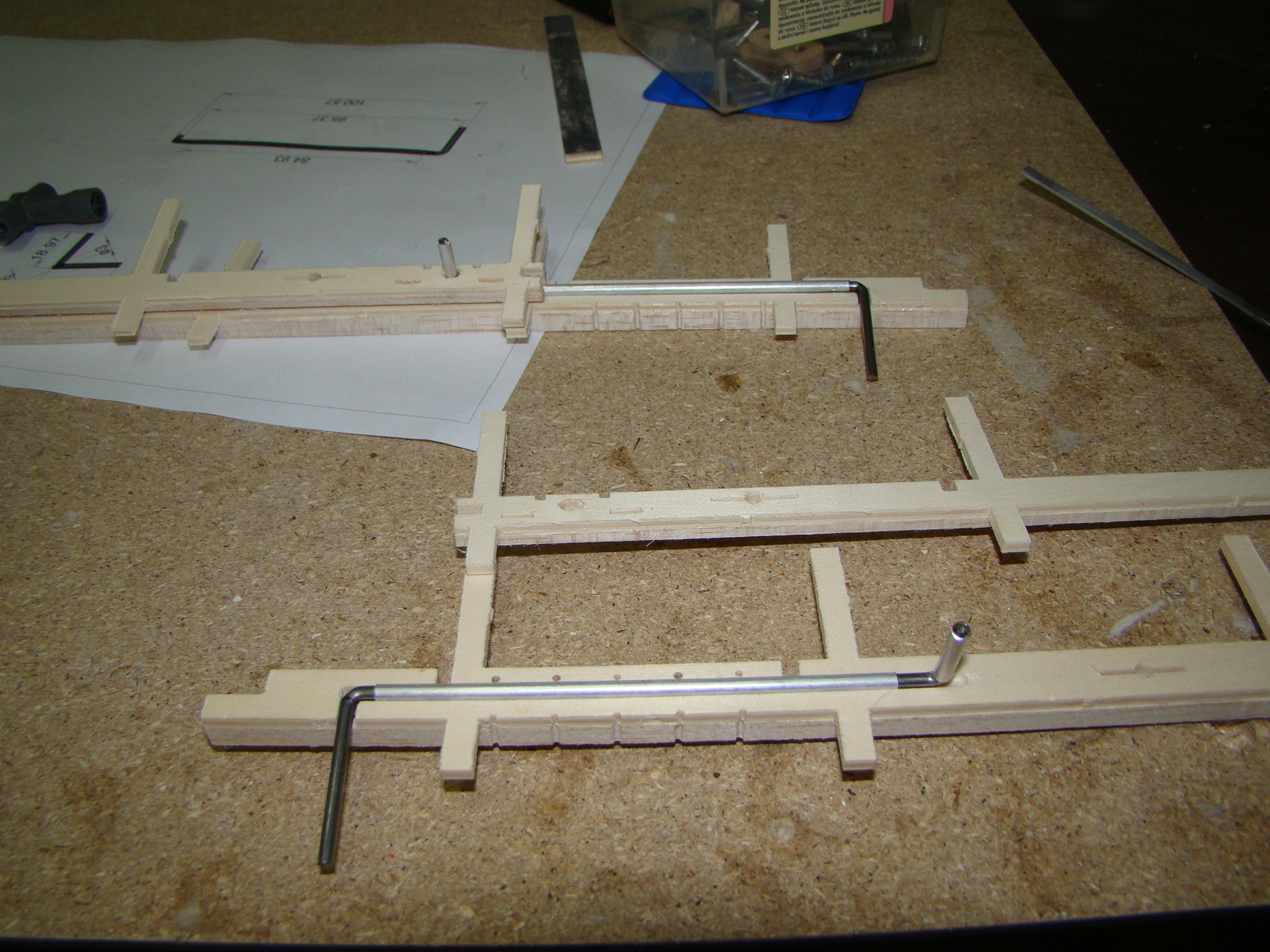

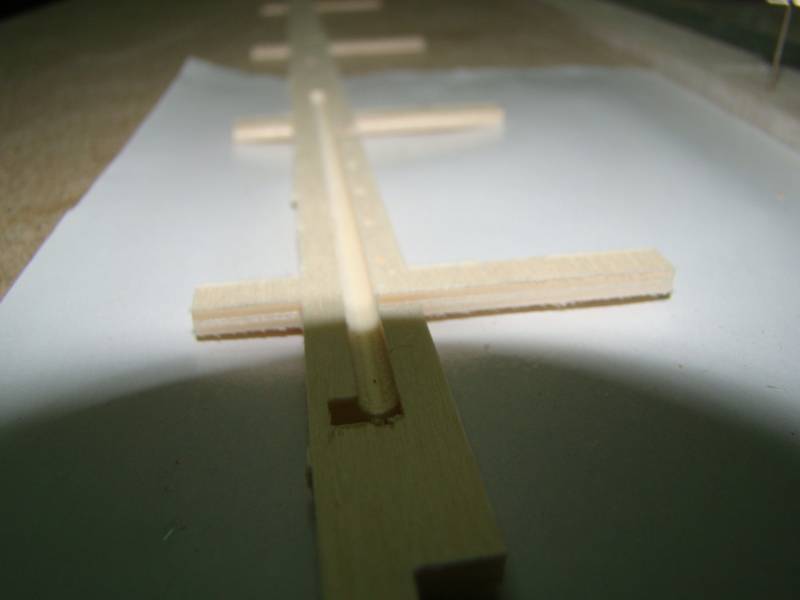

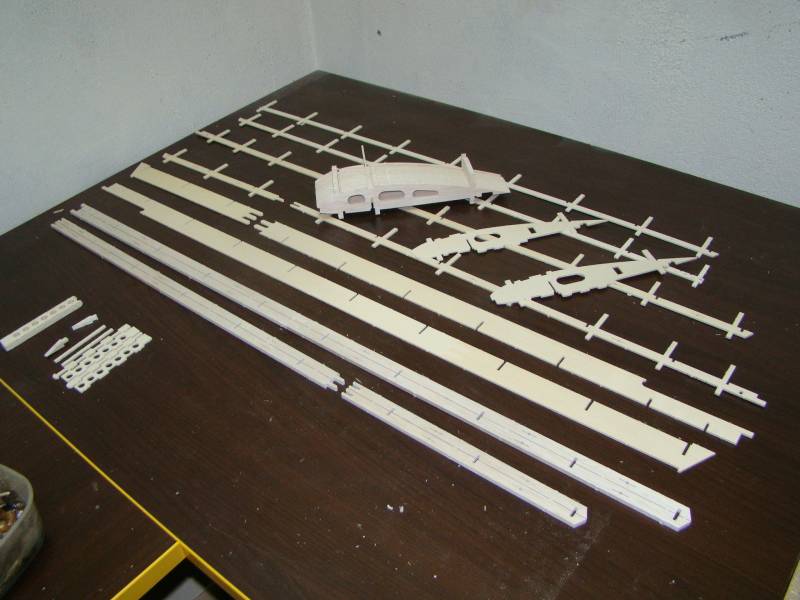

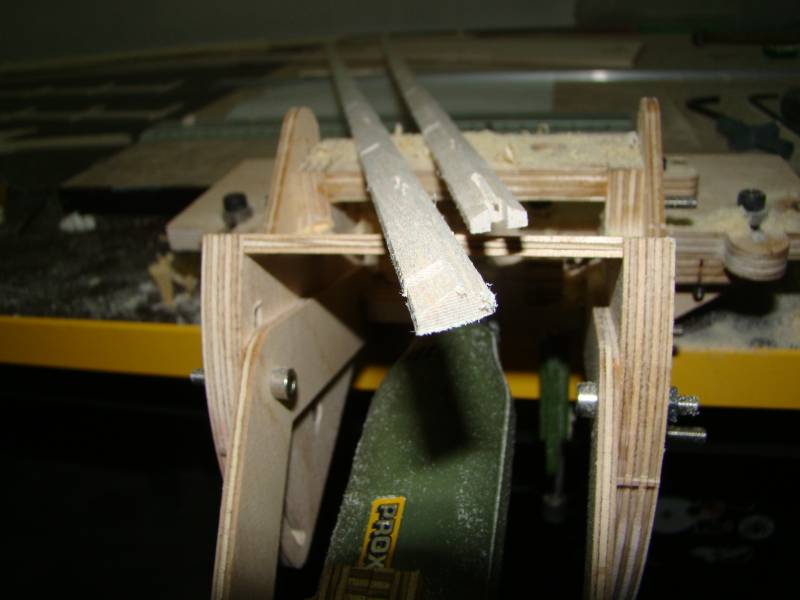

Frezowanie i sklejanie listew lotek:
Załącznik:

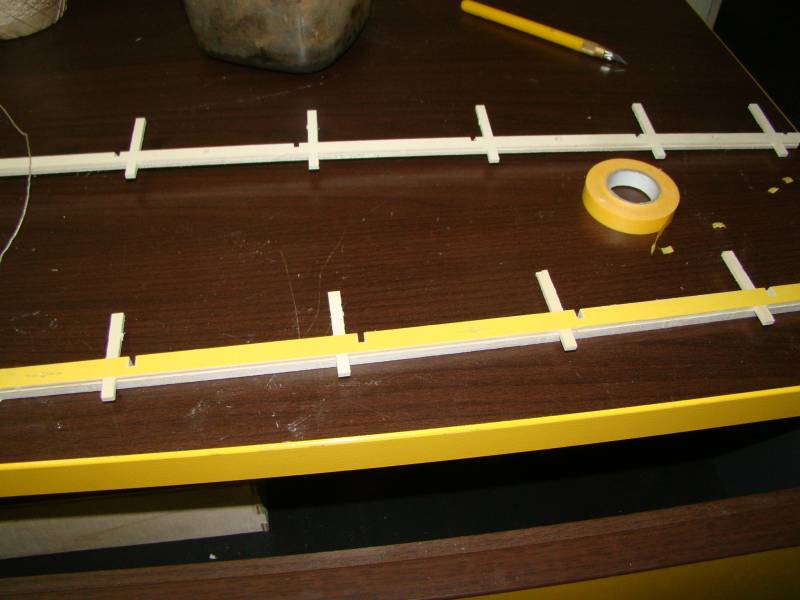

listwy lotek.JPG [ 55.83 KiB | Przeglądany 14406 razy ]
Załącznik:
listwy lotek (2).JPG [ 54.54 KiB | Przeglądany 14406 razy ]
Załącznik:
listwy lotek (3).JPG [ 77.27 KiB | Przeglądany 14406 razy ]

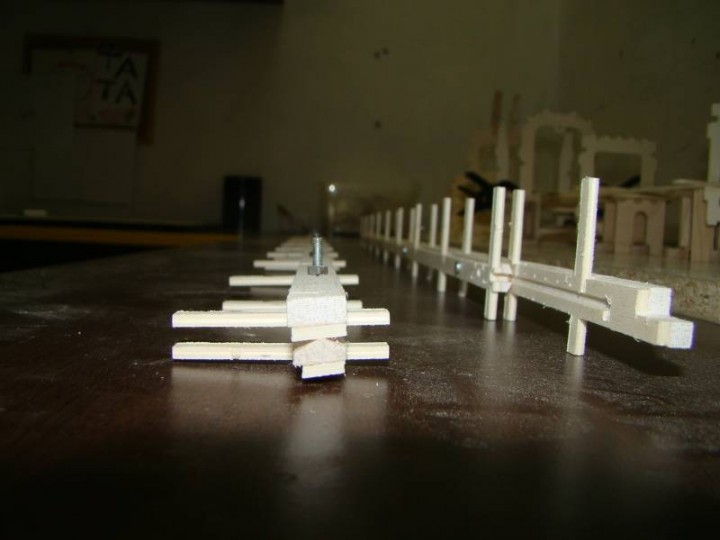

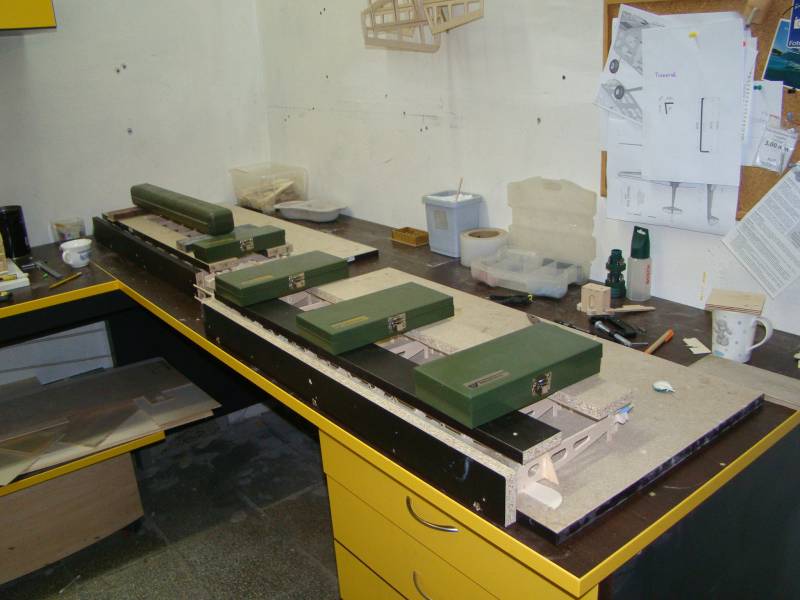

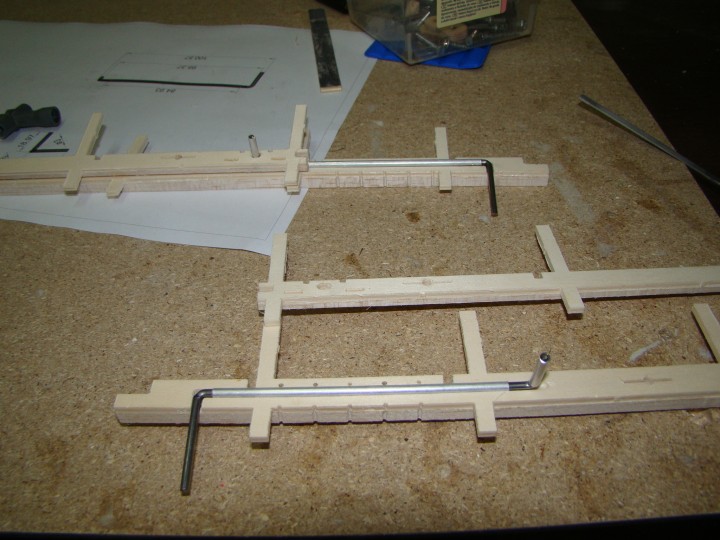

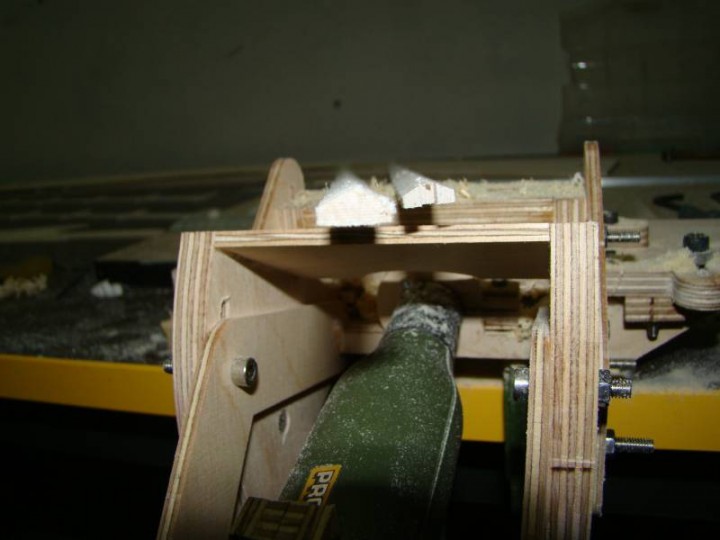

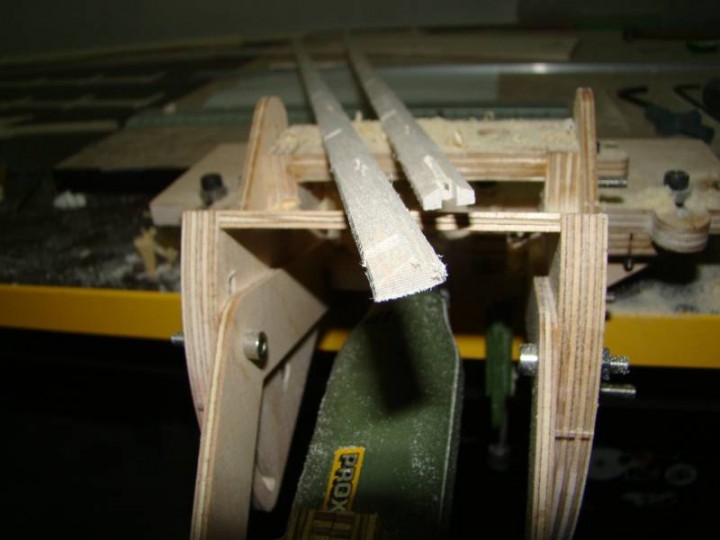

Listwy po sklejeniu w takim jarzmie muszą być proste jak linijka
Załącznik:
listwy lotek (4).JPG [ 45.14 KiB | Przeglądany 14406 razy ]
Załącznik:
listwy lotek (5).JPG [ 45.72 KiB | Przeglądany 14406 razy ]

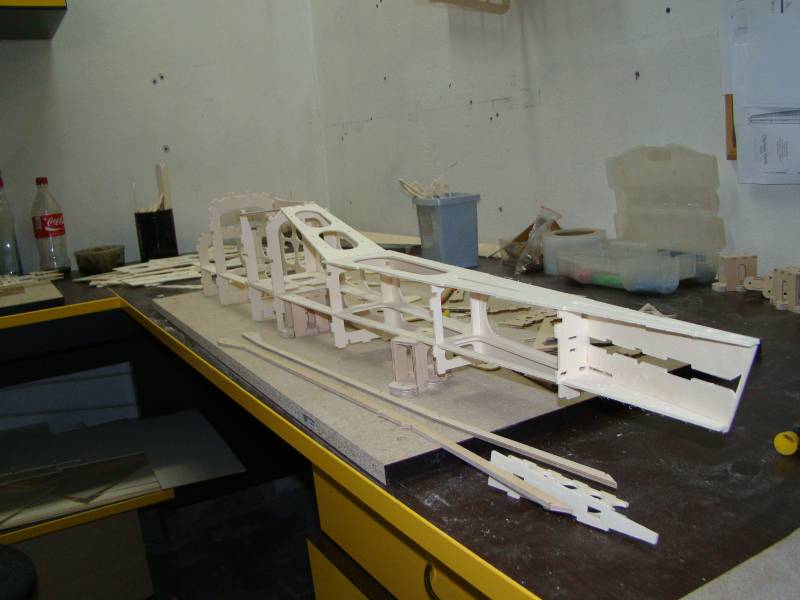

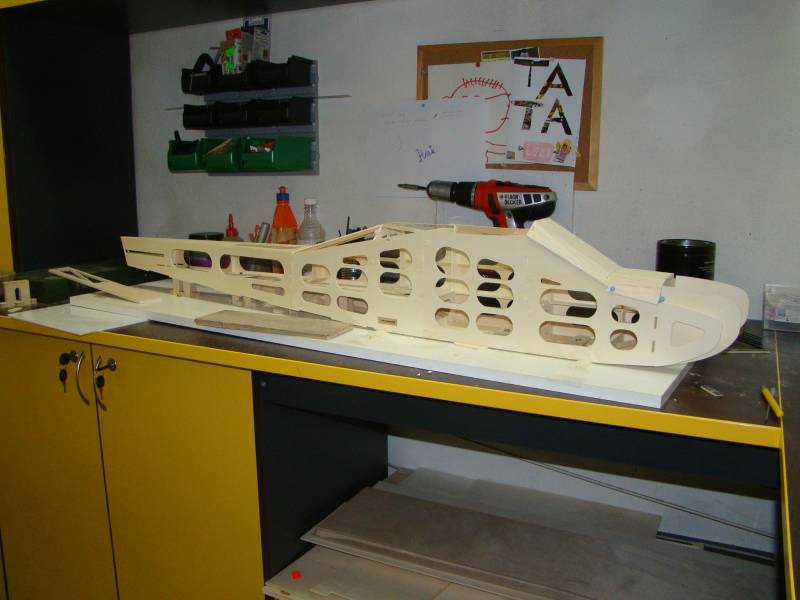

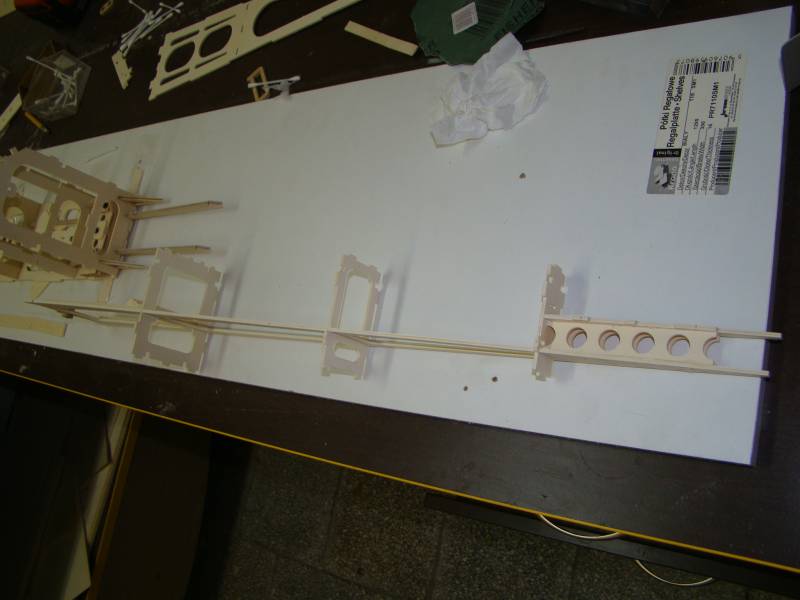

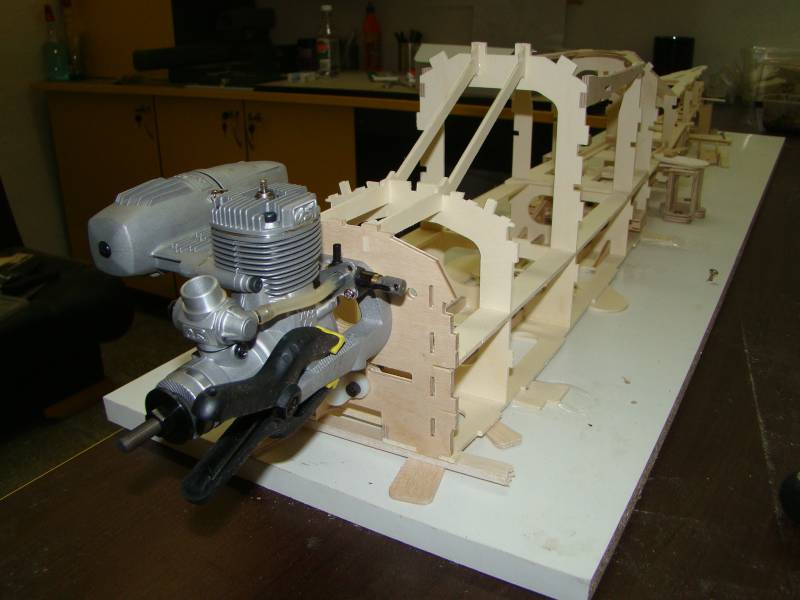

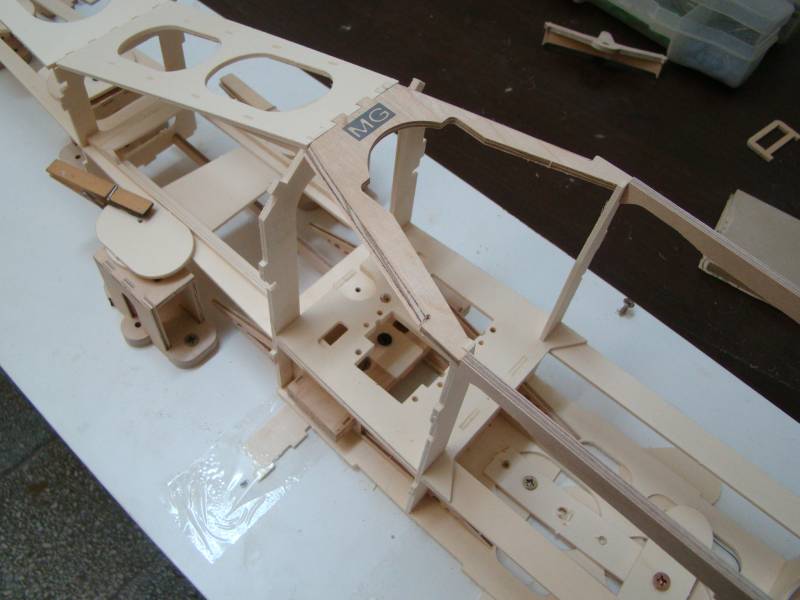

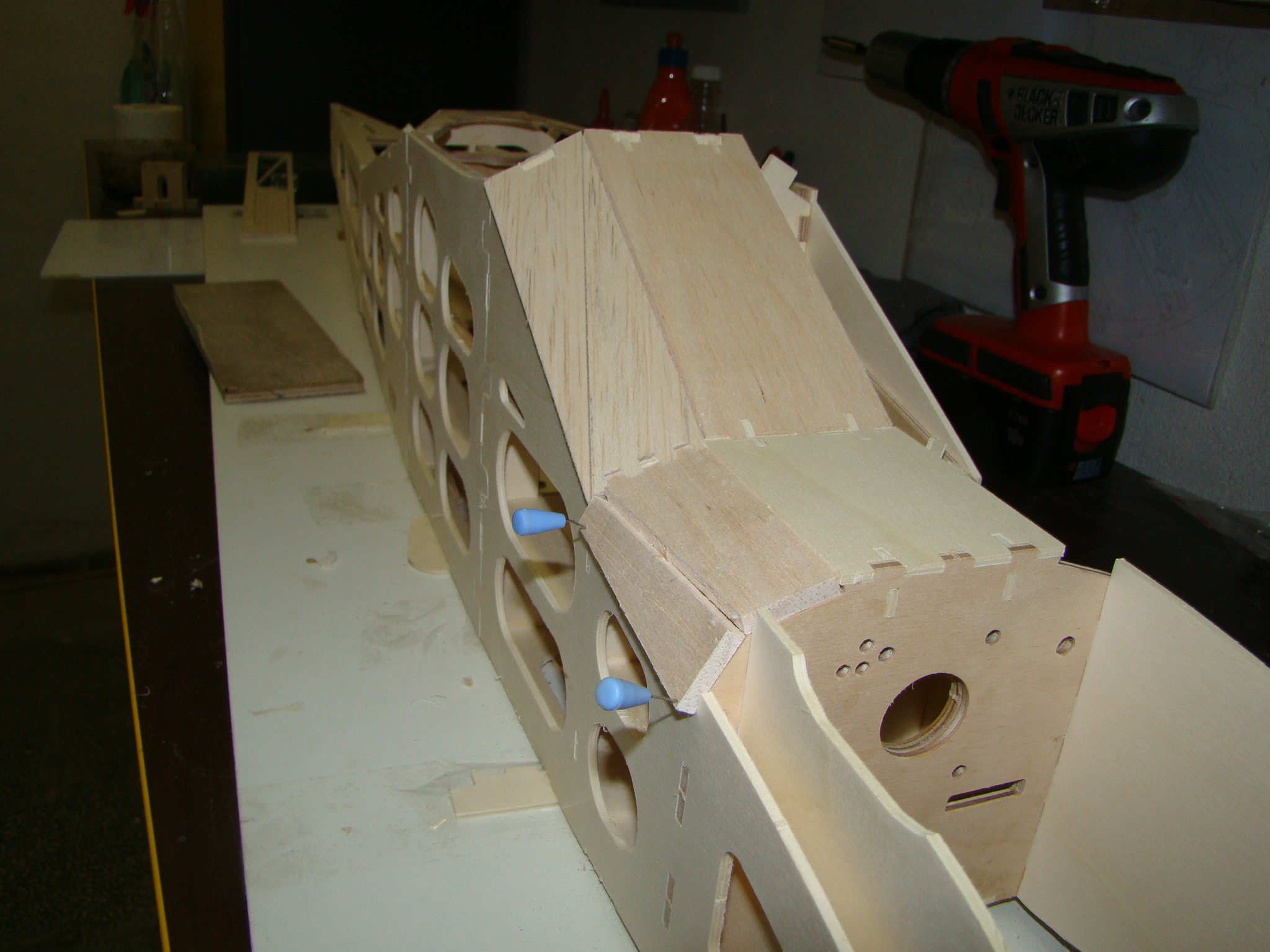

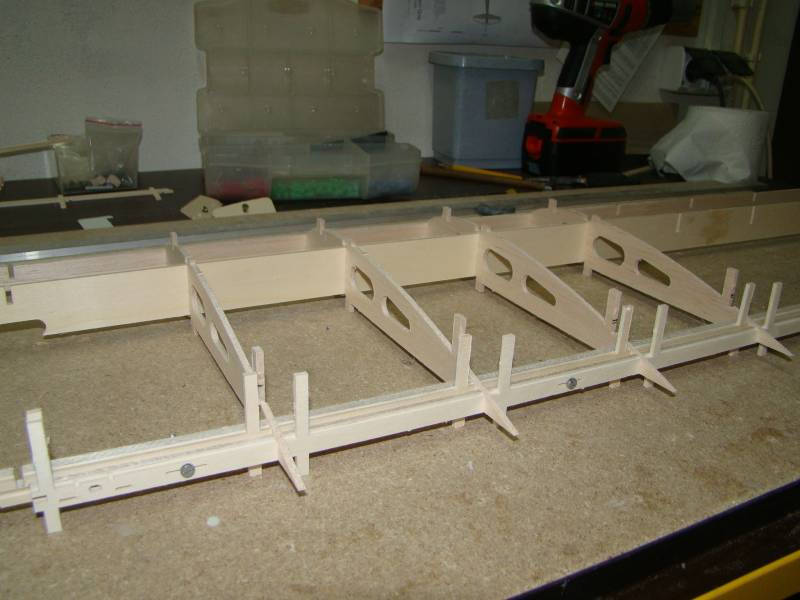

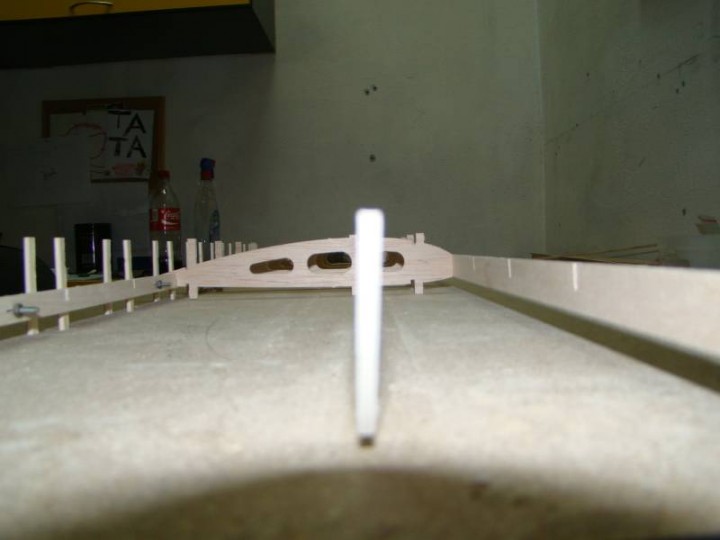

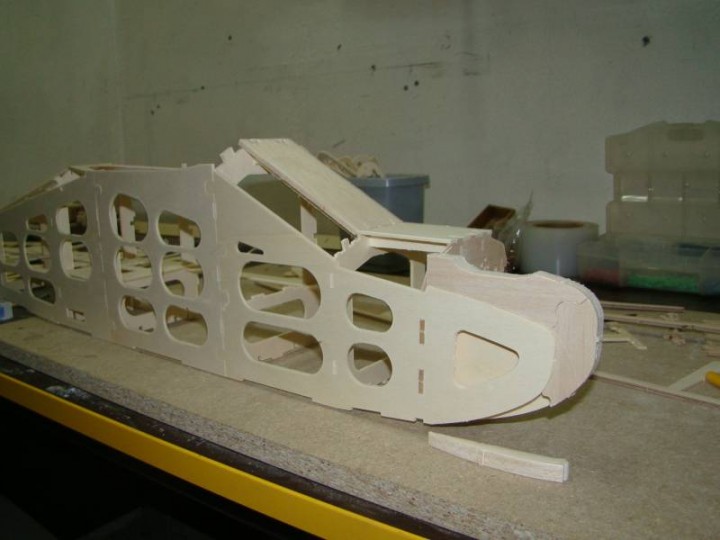

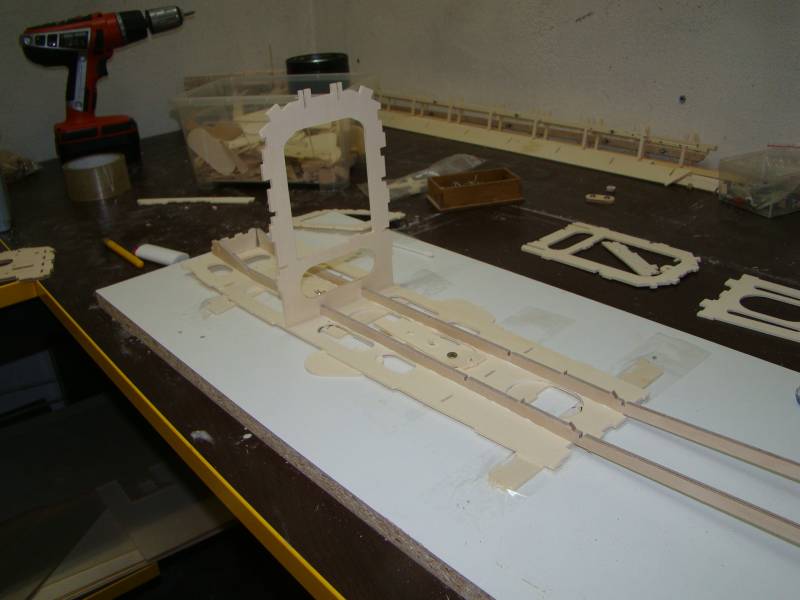

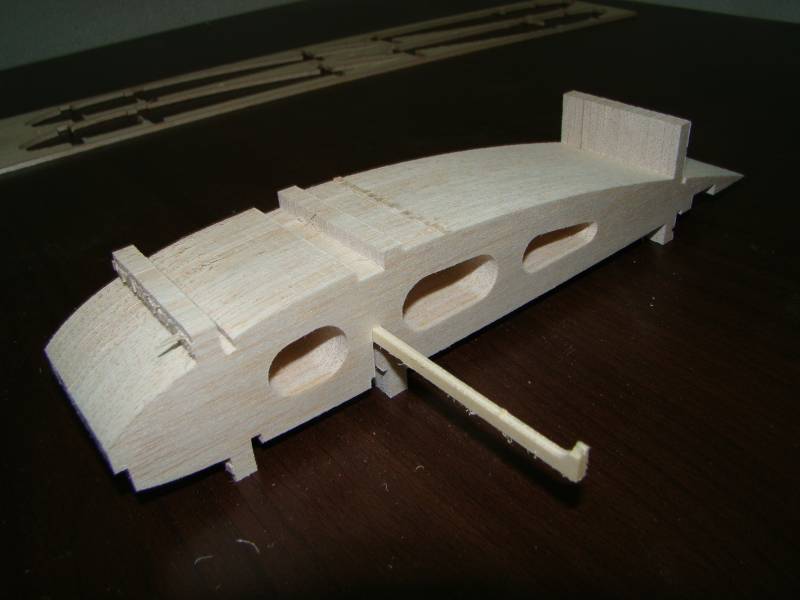

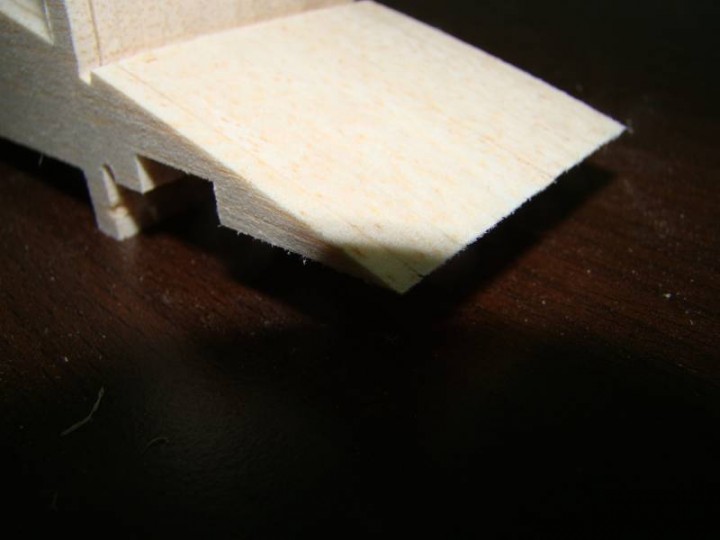

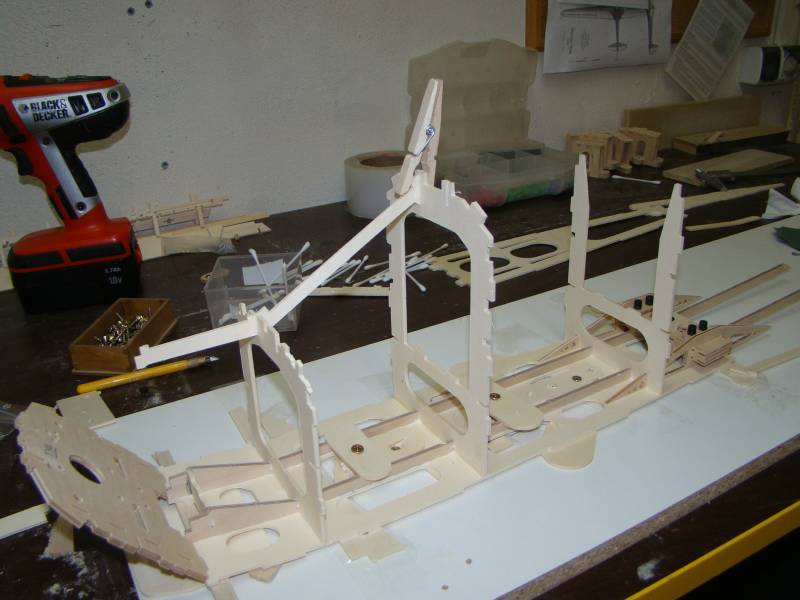

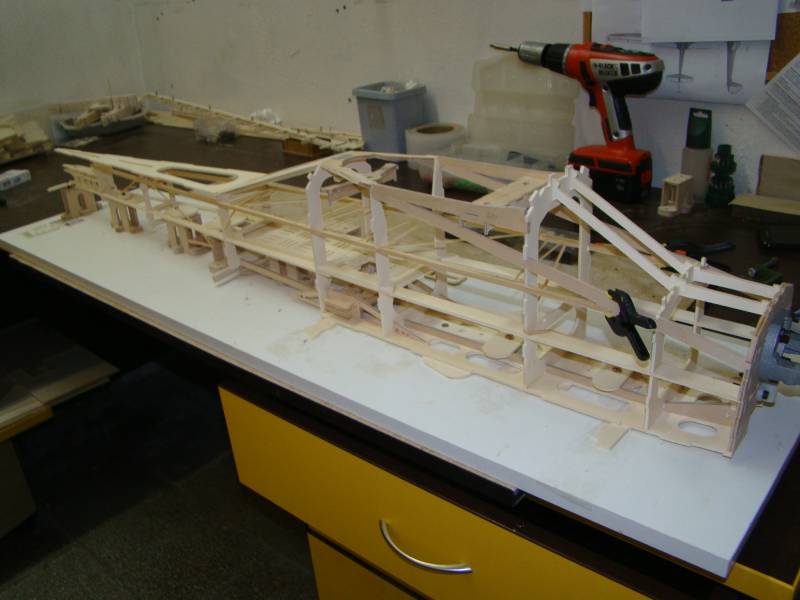

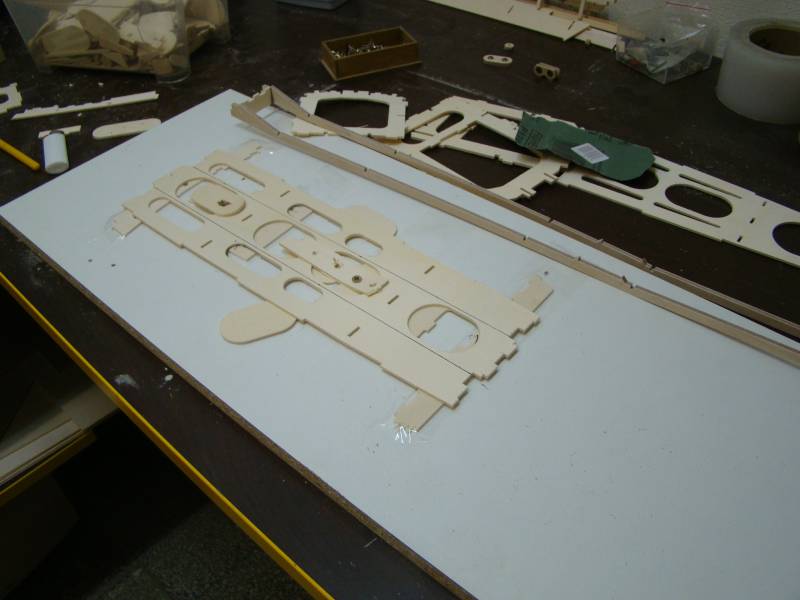

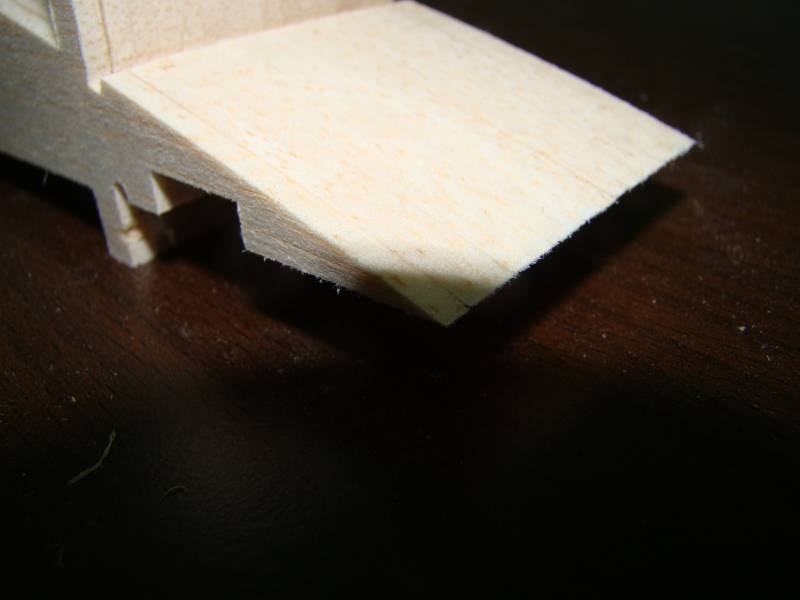

No i początek zabawy z kadłubem...
Załącznik:
kadlub klejenie.JPG [ 59.01 KiB | Przeglądany 14406 razy ]
Załącznik:
kadlub klejenie (2).JPG [ 39.95 KiB | Przeglądany 14406 razy ]
Załącznik:
kadlub klejenie (3).JPG [ 57.5 KiB | Przeglądany 14406 razy ]
Załącznik:
kadlub klejenie (4).JPG [ 68.75 KiB | Przeglądany 14406 razy ]
Załącznik:
kadlub klejenie (5).JPG [ 53.73 KiB | Przeglądany 14406 razy ]
Załącznik:
kadlub klejenie (6).JPG [ 58.54 KiB | Przeglądany 14406 razy ]
Na chwilę obecną musiałem poprawiać 3 elementy

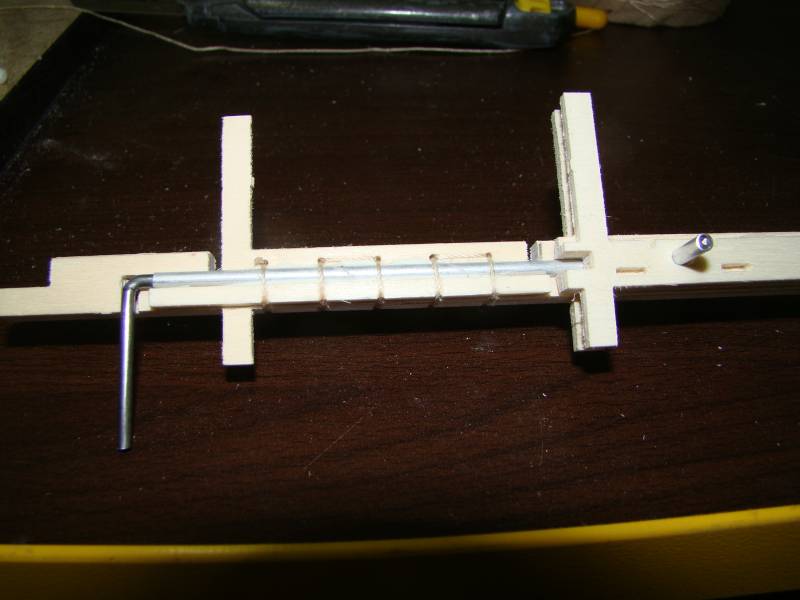

1) - listwa lotek przesunięcie zawiasów - w ostatniej chwili przesuwałem rozkrój formatki i zapomniałem zaznaczyć otwory zawiasów - błąd przy cięciu
2) - podłużnica kadłuba dolna - za mało mostków na tak długim elemencie - frez wykrzywił materiał
3) - obsada nakrętek goleni - moja wina w cad
