To nie do końca Piotrek jest tak jak piszesz. Zawiasów jest chyba 6 w jednym skrzydle, każdy z nich składałby się z 4 frezowanych elementów z laminatu epoxydowego , śruby imbusowej fi 2mm , tulejki z mosiądzu, nakrętki. Poza tym wszystkim należy wklejenie tego jest jak najbardziej możliwe ale wykonanie kompletu zawiasów do do całego modelu będzie kosztowało fortunę. Pomijam już tu profil kompletnie niezgodny z oryginałem. Skrajne żebra mam już rozrysowane do wersji z lotkami szczelinowymi i bezszczelinowymi. Zaznaczam że i jedne i drugie są upierdliwe ale z bezszczelinowymi jest mniej roboty jeżeli chodzi o ustawienie lotki i wklejenie zawiasów. Dodatkowym elementem jest napęd obu lotek za pośrednictwem układu dźwigni. Jest to upierdliwe ale do zrobienia. Niektórych elementów nie da się odwzorować w modelu tym bardziej że boćek ma bardzo małą cieciwę lotki na końcówce. Na ten moment ma rozpracowane żebra skrzydła i tylko przemyślenia na temat lotek mnie powstrzymują. Inną sprawą jest dość duży wznios - po 3,5st na stronę. Jeżeli makieta to tak ma zastać ale obawiam się o skuteczność lotek. Niejako problemem dodanym gratis do takiego wzniosu jest problem łącznika skrzydeł, po prostu nie mieści się w skrzydłach. Dobrze że są te symulacje 3D

PS:Milo, bardzo dokładnie ustaliłem punkt obrotu i wykreśliłem odpowiednie symulacje , niby działa to na rysunku ale nadal mam mieszane uczucia czy warto walczyć ze szczelinami, tym bardziej że spływ skrzydła musiałby być gięty na mokro i nie wchodzi w grę jego zrobienie z pełnej balsy.

Uważam, że lotka taka jak w oryginale to bezcelowa komplikacja projektu. Tak jak napisał milo mamy tu lotkę typu Friese , nie mylmy pojęć . W lotce bezszczelinowej chodzi generalnie o to, by ograniczyć przepływ powietrza w obrębie lotki z dolnej na górną powierzchnię płata, co pośrednio wpływa dodatnio na osiągi.Można to uzyskać poprzez minimalizację szczeliny pomiędzy lotką a płatem, stosowanie uszczelniających fartuchów (Pirat ) bądź elastyczne zawieszenie lotki na przykład na górnym pokryciu - tak mają chyba Jantary. Lotka taka jak w Bocianie też jest właściwie bezszczelinowa, ale ma przesuniętą oś obrotu tak, że przy wychyleniu w górę nosek lotki wysuwa się poza dolny obrys profilu stwarzając w zakręcie dodatkowy opór na wewnętrznym płacie co zazwyczaj uzyskuje się po prostu przez różnicowe wychylenie lotek.Takie rozwiązanie w modelu moim zdaniem jest bezcelowe , lepiej Sławku poświęcić czas na kwestie istotniejsze, bądź na kolejny model.

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek

Wykreśliłem żeberka do lotek bezszczelinowych. Odległość lotki od skrzydła 1,25mm. Oczywiście można mniej i można więcej. Odstępstwo od oryginału akurat w tym przypadku jest uzasadnione.

Podtrzymuję moje zdanie jak trochę wyżej.
Lotka szczelinowa została wymyślona głównie do samolotów stol. Szczelina miała za zadanie wymusić lepsze działanie lotki przy małych prędkościach lotu. W szybowcach podobnie, tak, aby w czasie wolnego krążenia w słabym kominie lotka działała i pozwoliła lepiej się w nim "mościć" To mogło dać jakąś tam przewagę w stosunku do innych szybowców. W modelach makiet to nie ma sensu. Przekrój szczeliny robił to zjawisko. To musi być "dysza". Trochę nie tak narysowałeś Sławku wyżej, ale stwierdziłeś, że takich lotek nie robisz, słusznie, to nie ma o czym dyskutować.

PS: Milo to dobrze ujął.

_________________
Pozdrawiam.
Stefan.

Lotka makietowa w Bocianie to kompromis pomiedzy miniaturyzacją, osią obrotu i precyzji wykonania. Przerost formy nad treścią by to był. Jeżeli chodziło o nosek to był tylko projekt ale faktycznie nie ma o czym mówić. Na otarcie łez screen z lotkami bez szczelinowymi.

Piękny

_________________
Pozdrawiam.
Stefan.

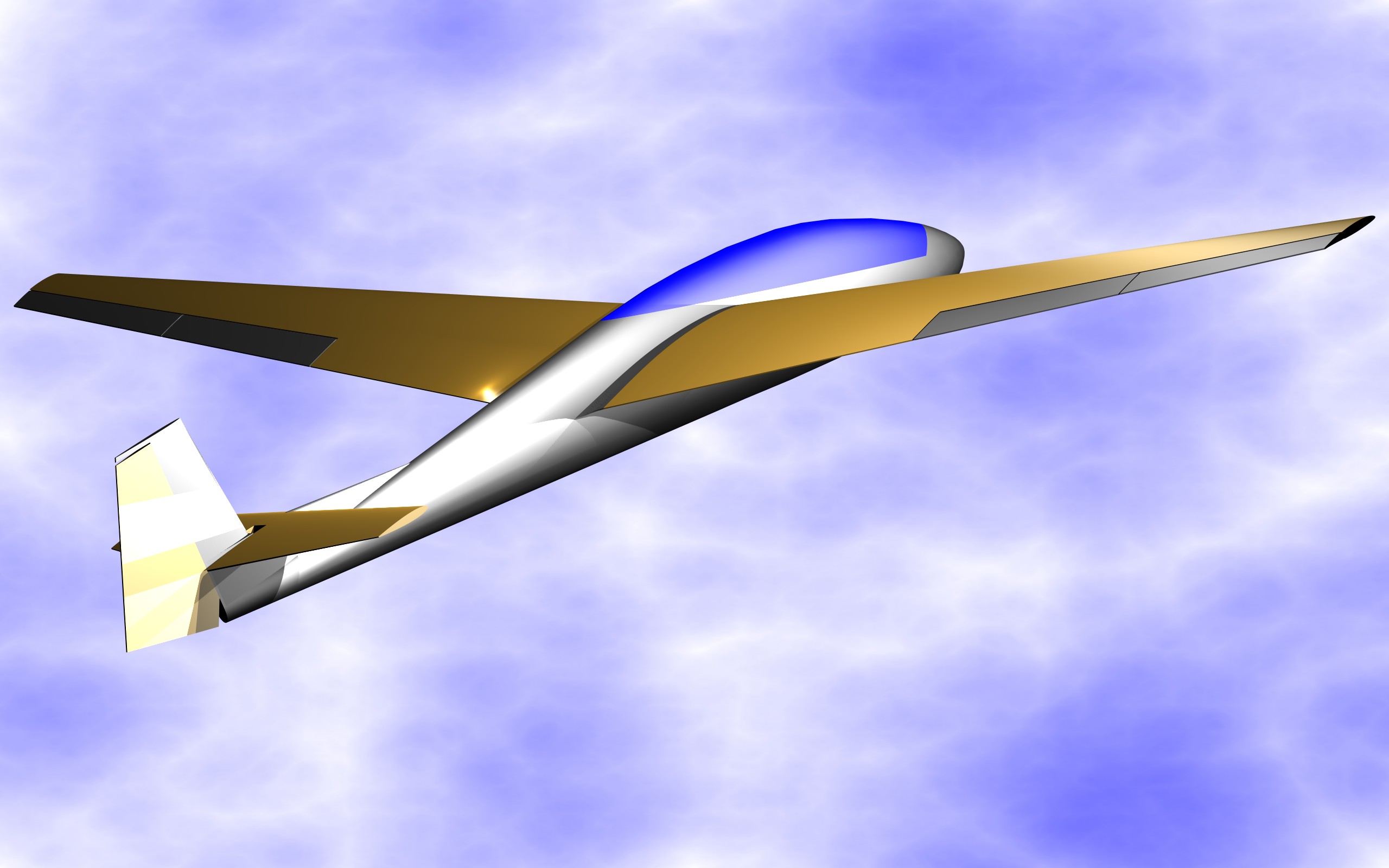

Mam nadzieję że będzie chciał latać

Rysując nowe skrzydła musiałem poprawić centropłat. Generalnie to jestem z poprawki zadowolony. Zmniejszyłem wznios o 0.5 st na stronę żeby nie było kłopotów z łącznikiem

Nie wiem co sądzić o tym łączniku.

przy krańcowym żeberku (gdzie rurka jest najwyżej) trochę "wąsko"

_________________
Fw190 NPN, PZL Dromader NPN, SuperSportster, Dart XL fpv, copterx 450 black angel
Radiomaster tx12multi

Sławek zobacz jak to wygląda w Boćku z old gliders , jak dasz jak na screenach to spokojnie wytrzyma
