W końcu nadszedł czas aby zmierzyć się z Piratem. Szybowca przedstawiać nie trzeba. Mam wielki sentyment do tej konstrukcji, wspomnienia i mnóstwo przygód, kiedyś dawno temu. Będzie to nostalgiczna "podróż" w czasy które minęły i już nie wrócą. Może model pozwoli przypomnieć sobie tamte "dobre" czasy.
Założenia modelu.
Wersja A z poszerzonym starem kierunku - długo się zastanawiałem bo wersja z mniejszym bliższa memu sercu . Skala 1:5. Konstrukcja tradycyjna, wiele razy opisywana na forum. Profile skrzydeł z serii LHK ze stałym w części prostokątnej i przejściowymi w końcówce. Bardzo dziękuję Andrzejowi Kłos za pomoc i zaproponowanie zestawu profili. Skrzydła dwudzielne, łączone na łączniku, prawdopodobnie rura dural fi 12 mm. Lotki, stery i hamulce, zaczep do holu za modelem. Wersji z napędem nie przewiduję.
Szybowiec rysuję w TC wykorzystując rysunki Pana Gibasa i monografię Pana Chudzińskiego. Mam już rozplanowany płat, statecznik poziomy i pracuję nad kadłubem. Rysowanie idzie powoli ale nie dlatego , że nie mam czasu tylko że chcę podejść bardzo uważnie do projektu. Mam zamiar zbudować Pirata w malowaniu i oznakowaniu mojego ulubionego "wierzchowca" ze stajni AE, SP-2723 nazywanego pieszczotliwie "Kostropaty"...
Na rozgrzewkę jeden z narysowanych detali....
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Pirat, no fajnie ale...liczyłem na Komara

_________________
Pozdrawiam, Stefan

Jestem ciekawy rozwiązań jakie zastosujesz. Będę śledził uważnie ten projekt. W moim, poczyniłem sporo błędów, więc chwalić się nie będę.

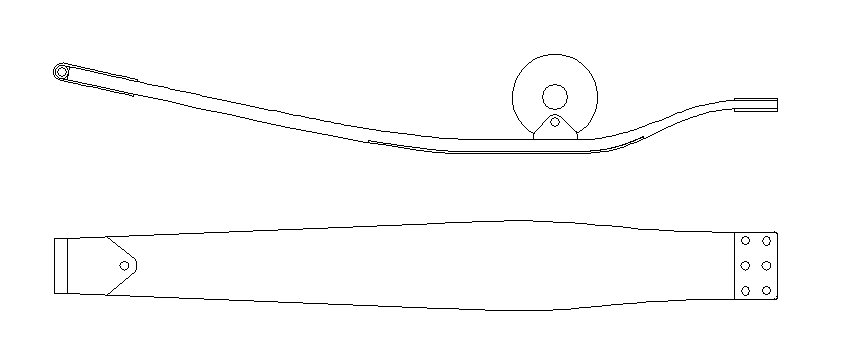

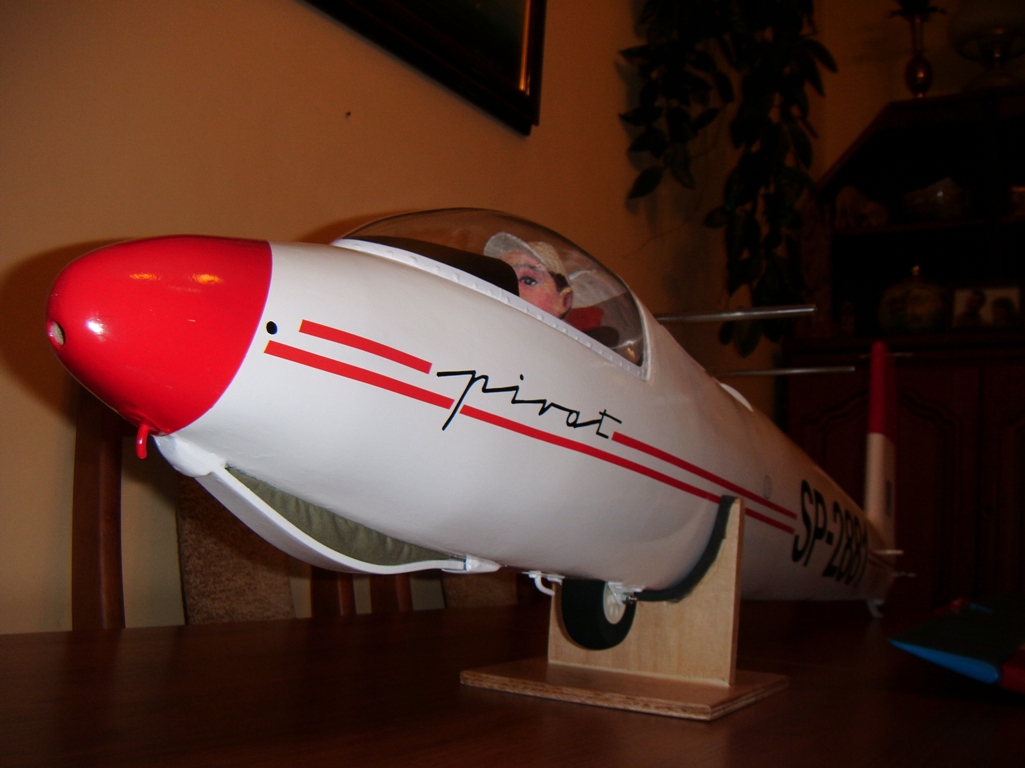

Tak w moim wygląda płoza.

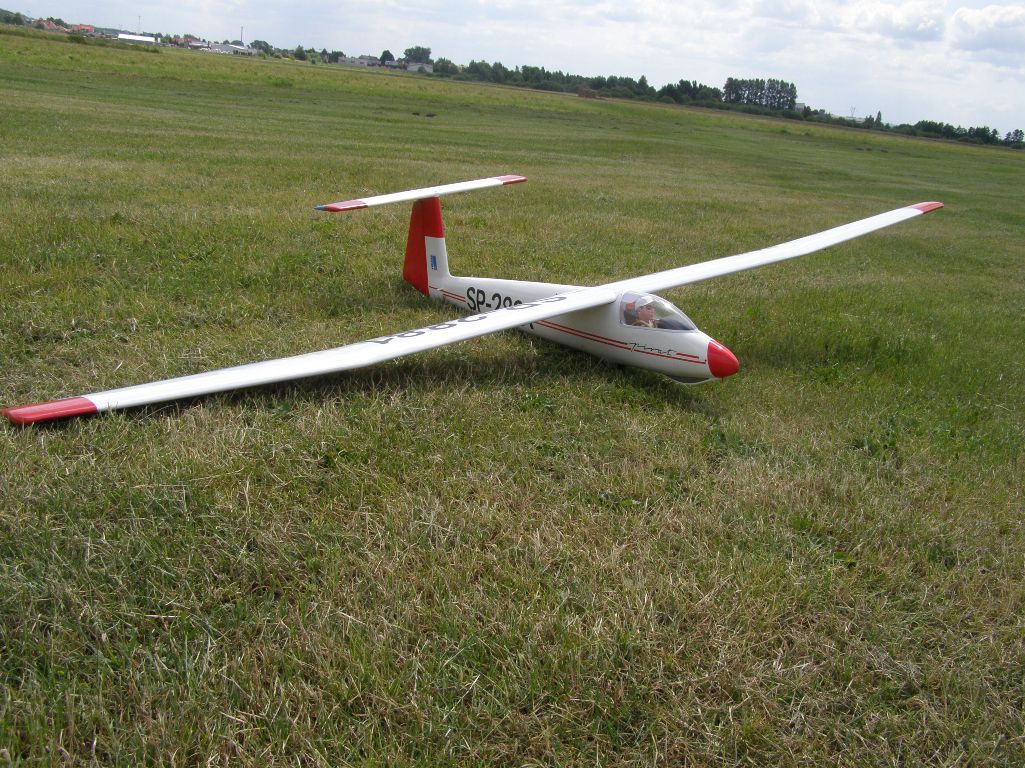

A tak model na płycie lotniska.

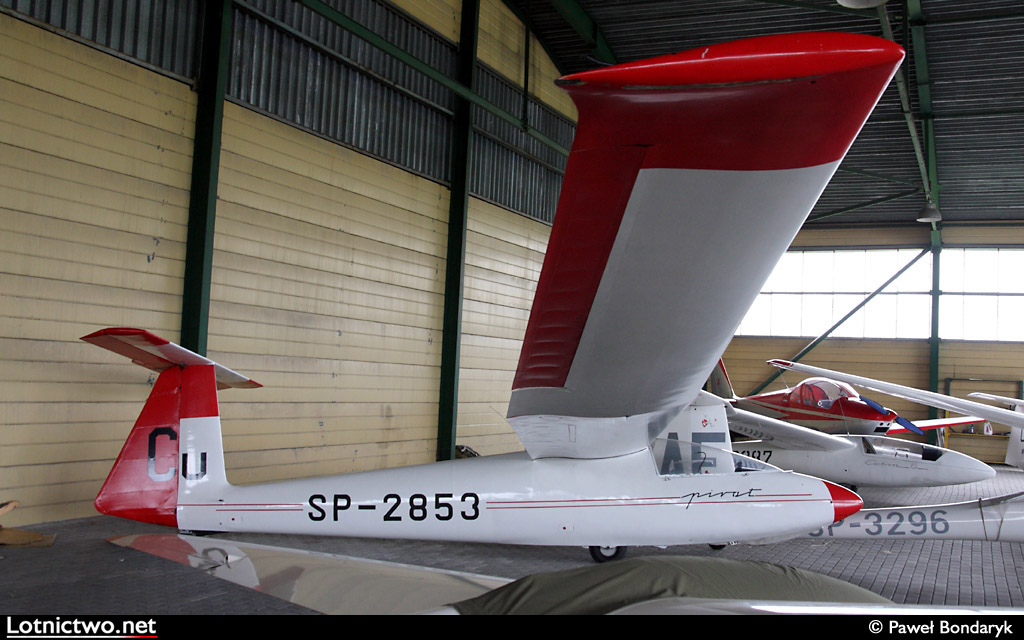

Obecny w AE z powiększonym sterem kierunku.

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek

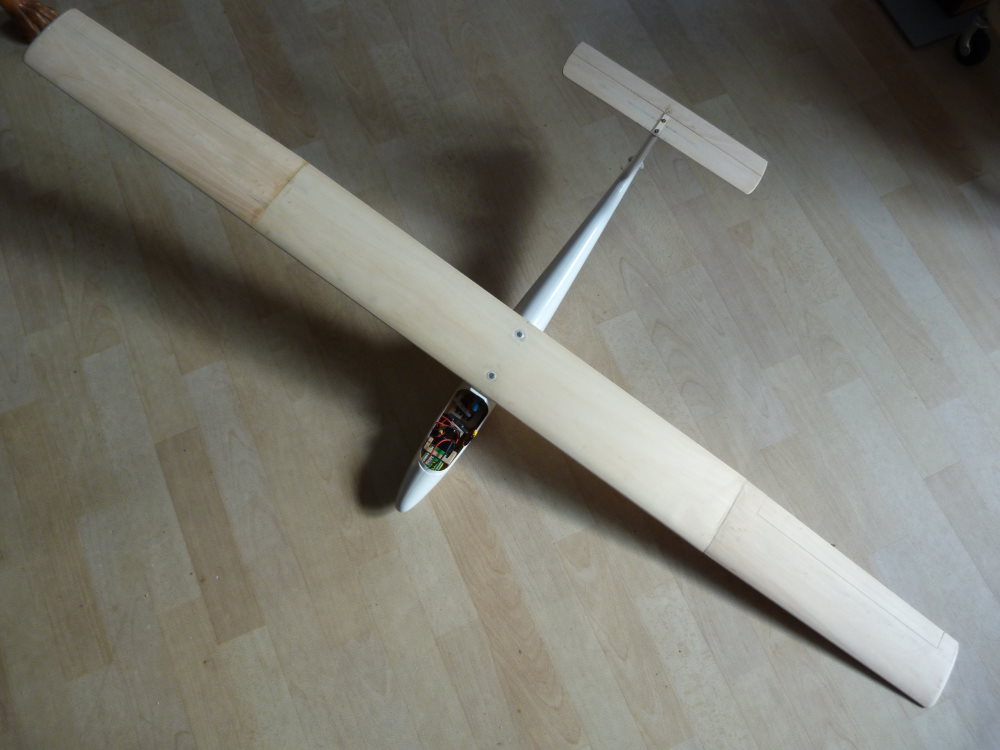

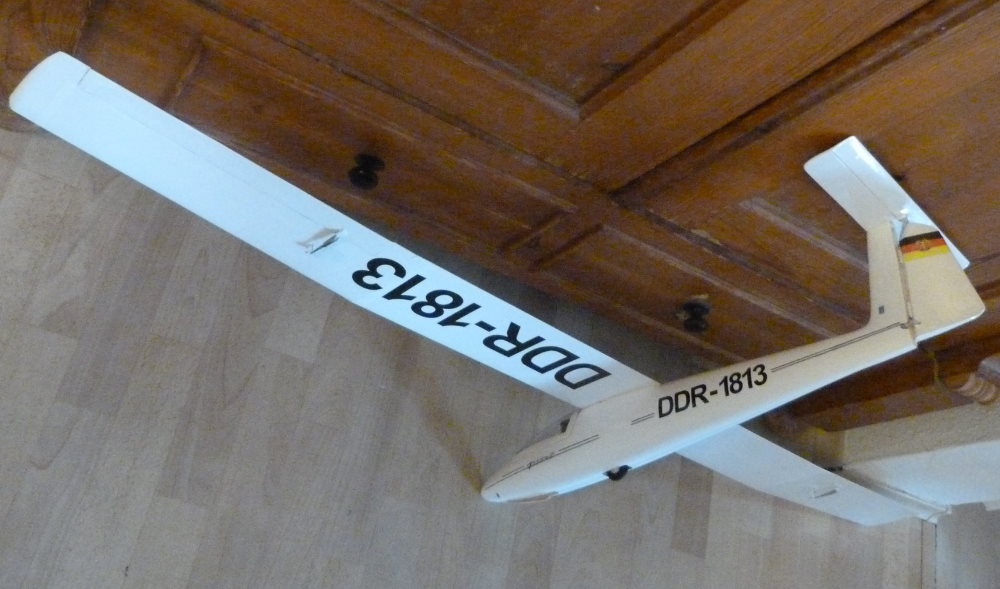

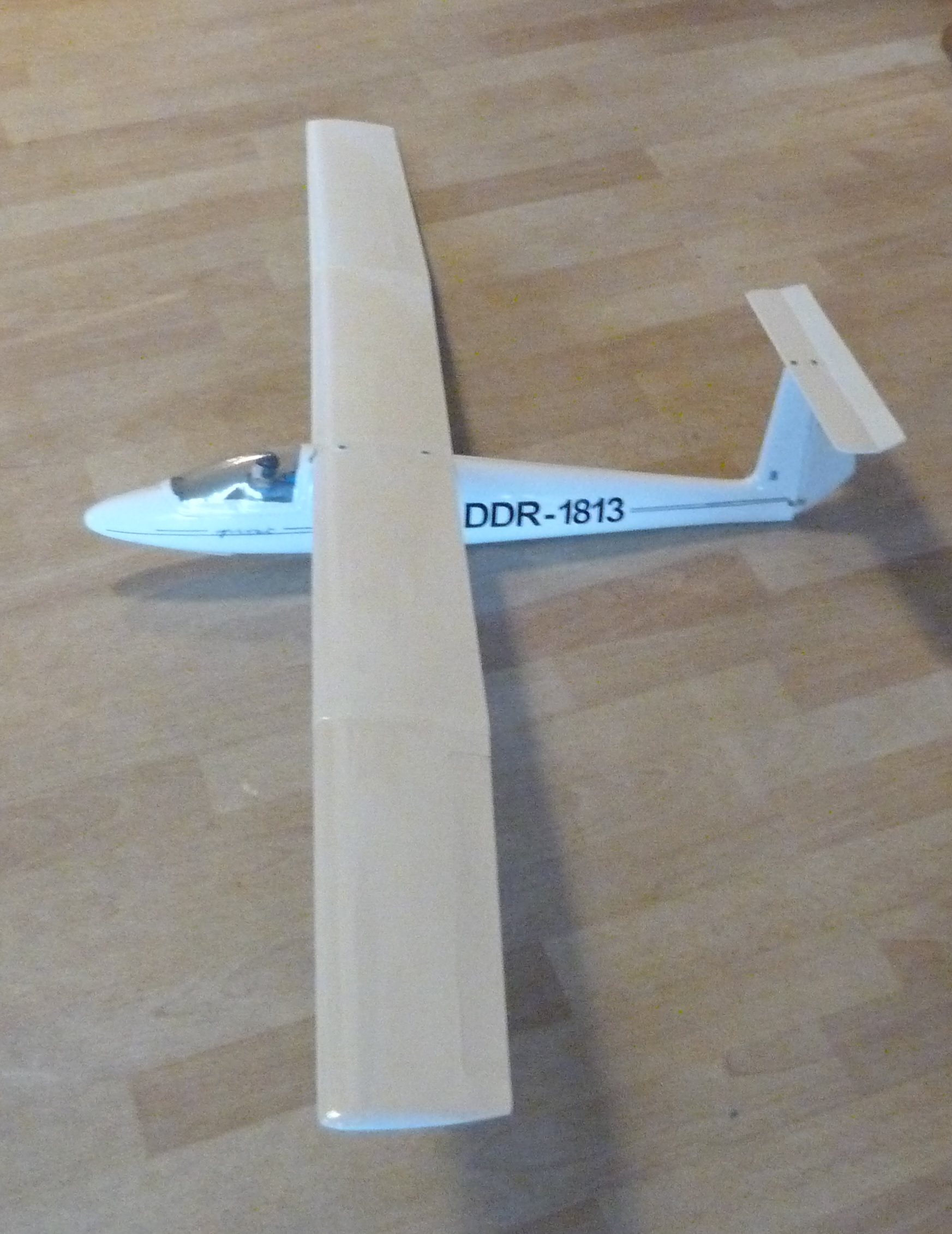

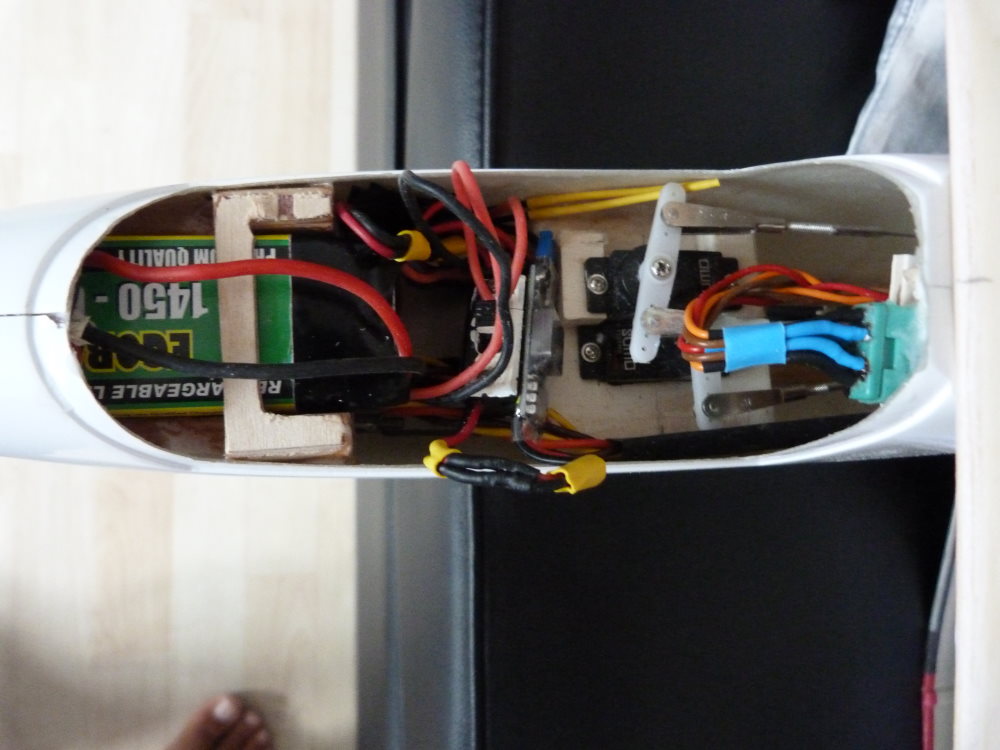

O... Tak, Pirat - mój właśnie został ukończony i odbył swój pierwszy lot!





Original



























Gruß
Thomas

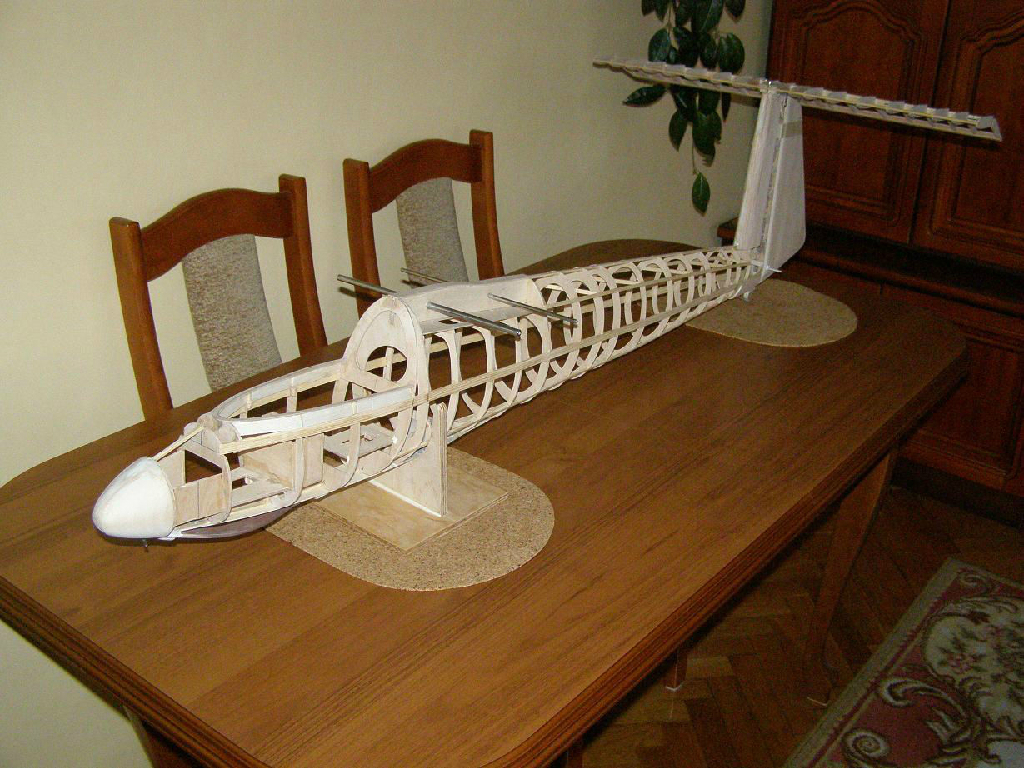

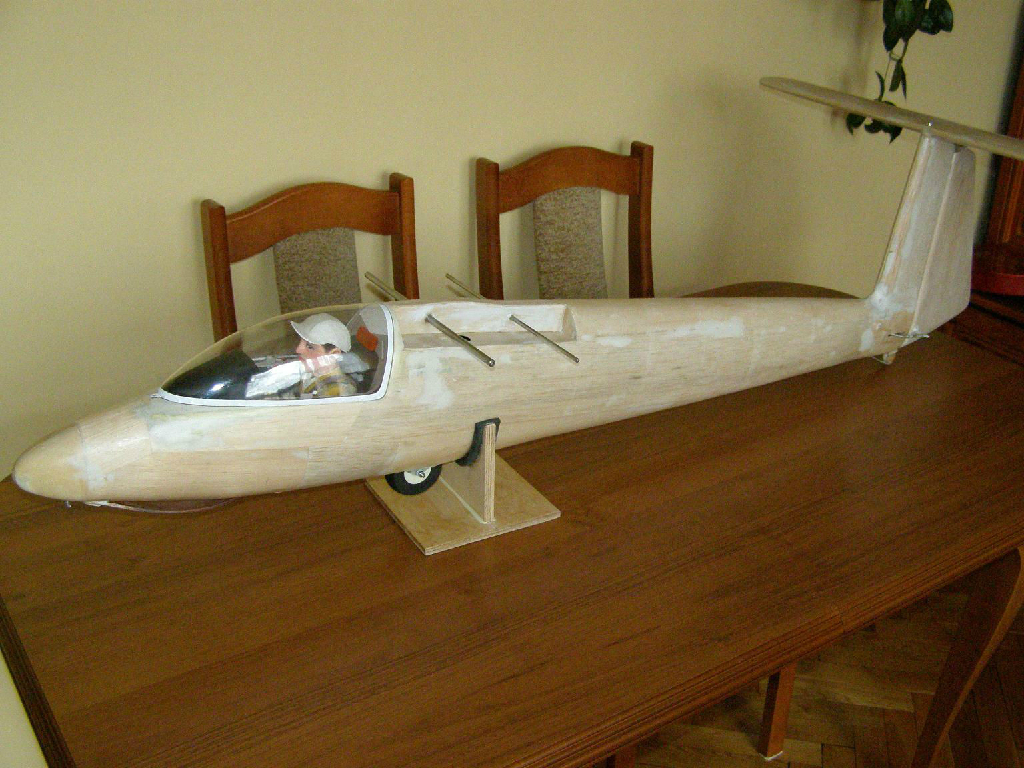

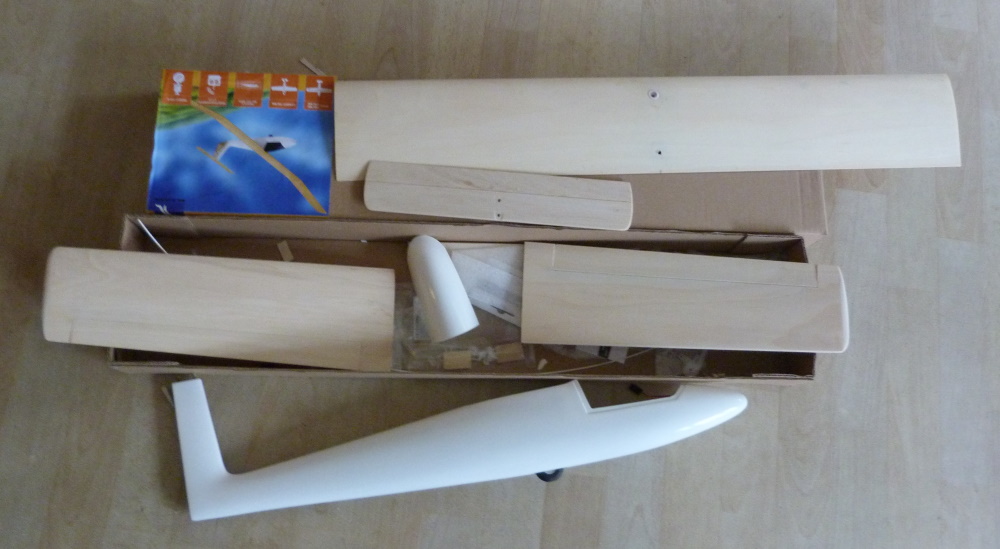

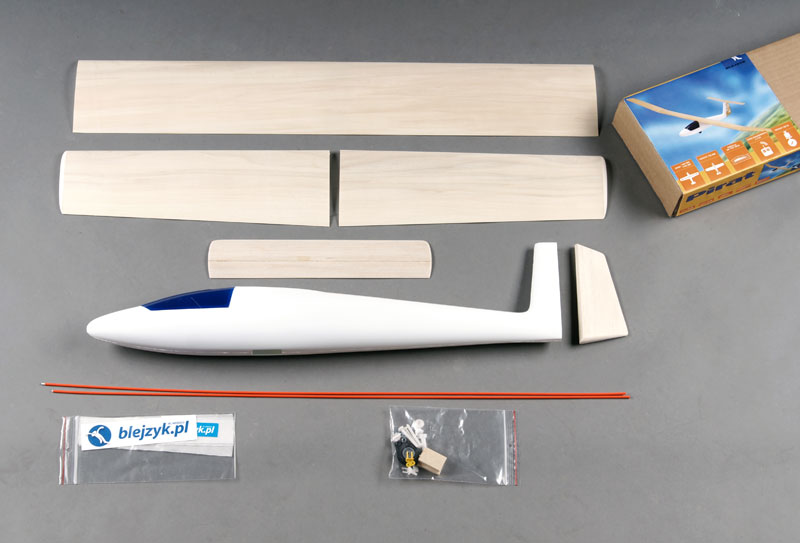

Ten zestaw to chyba o rozpiętości około 2 metrów . 1:5 to już 3 metry. Robi się z tego kawał modelu. W pierwszej wersji chciałem zrobić kadłub laminatowy. Wykonałem dwie formy. Pamiętam ,że poniosłem ogromne koszty na materiały i nic z tego nie wyszło. Laminat poszedł do śmieci . Mocno zniechęciłem się wtedy do tego modelu. Po roku jednak wróciłem do budowy ale już metodą sprawdzoną. Kadłub wykonałem w wersji klasycznej pokryty balsą .

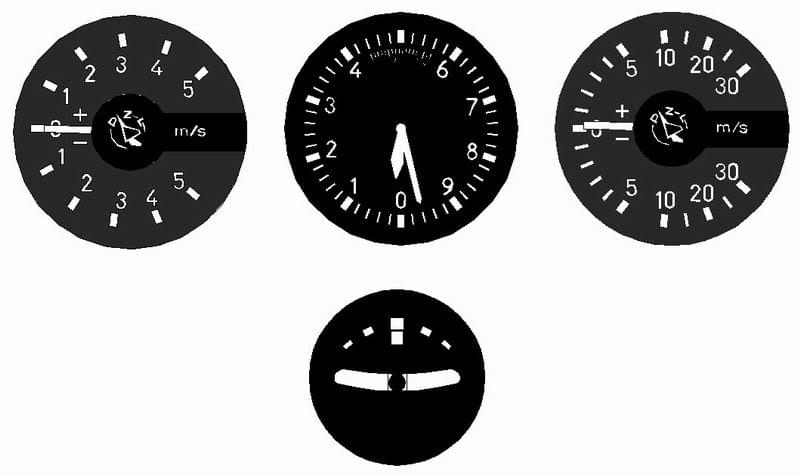

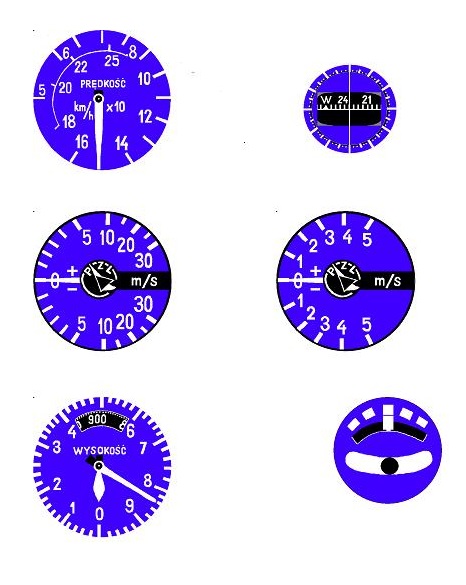

Przyrzady do Pirata. Może się przydadzą.

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek

Szkoda, że bez napędu... Ale byłbym chętny. Pirat to też moja miłość, choć nigdy nim nie latałem i latać nie będę.

_________________
Fw190 NPN, PZL Dromader NPN, SuperSportster, Dart XL fpv, copterx 450 black angel
Radiomaster tx12multi

"Mam zamiar zbudować Pirata w malowaniu i oznakowaniu mojego ulubionego "wierzchowca" ze stajni AE, SP-2723 nazywanego pieszczotliwie "Kostropaty"... "

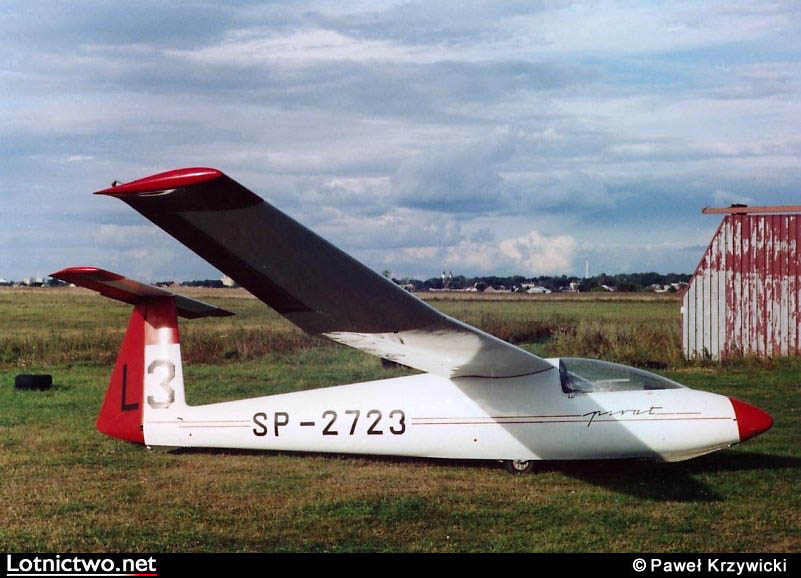

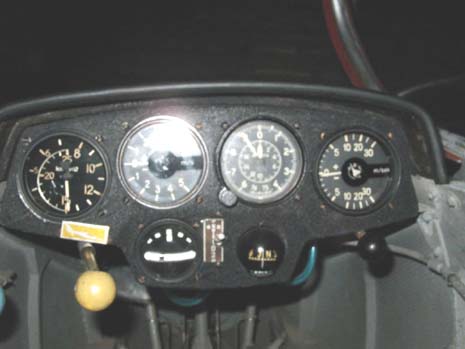

SZD-30 Pirat SP-2723 Nr fabr. S-02.32

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek

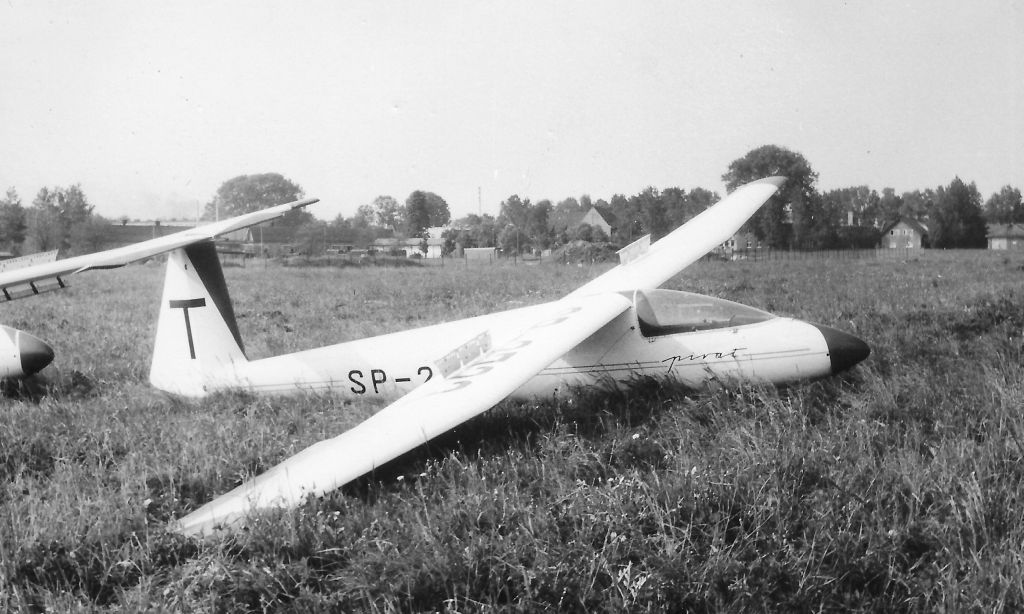

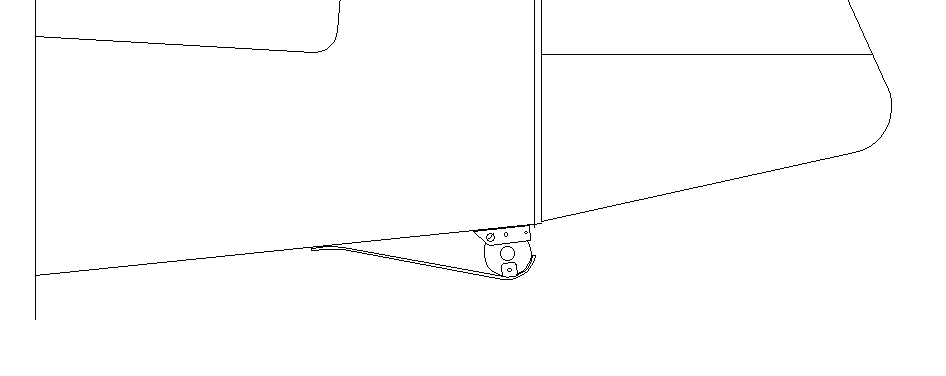

Poniżej zdjęcie mojego autorstwa z lat 80-tych, Pirat SP-2723 "T". W takim malowaniu i oznakowaniu będzie, mam nadzieję. Prace powoli idą do przodu. Zrzuty z cada ogonka i szczegóły płozy ogonowej.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Milo ,pepcio....
A Wam to się czas nie odwrócił? Najpierw Szybowce te duże, a teraz te "małe"?! Jakoś inaczej (odwrotnie) uczyli. No piękna historia p. modelarze. Brawo Wy!
Kibicuję i podziwiam.
zbyszek
