 Tytuł: SZD-15 "Sroka"
Post: 10 cze 2018, o 15:46
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 457
Lokalizacja: Elbląg
Witam.

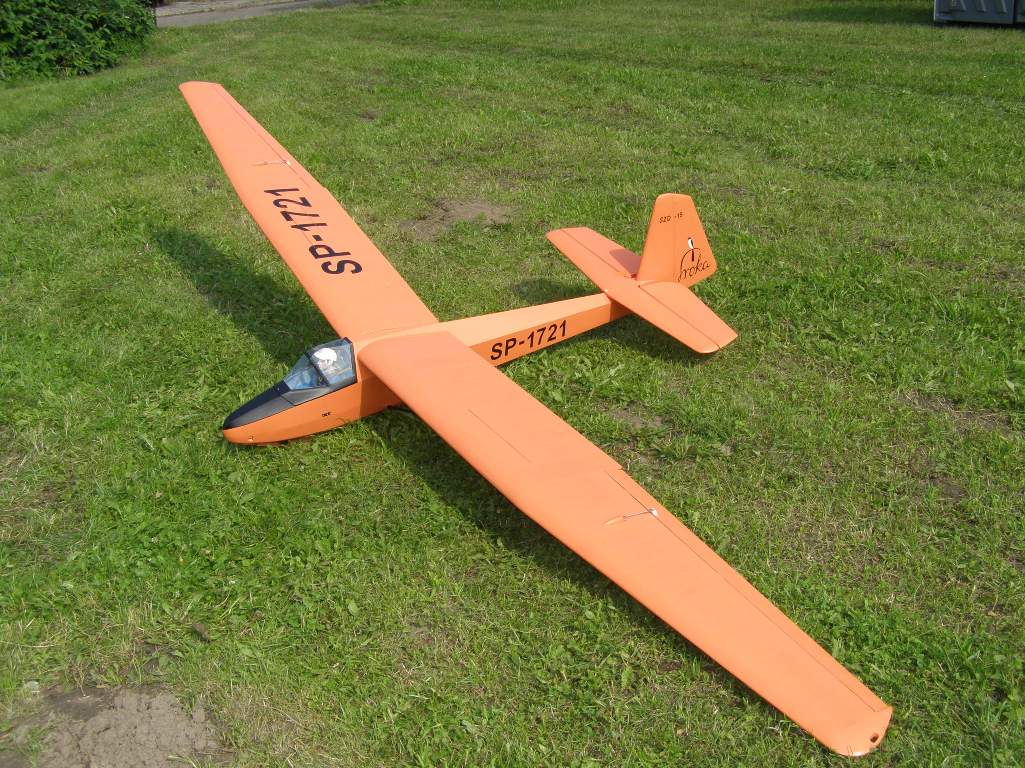

Przed laty zbudowałem pół makietę szybowca SZD-15 "Sroka". Prawdę powiedziawszy "rzuciłem się z motyką na Słońce" :oops:. Model o rozpiętości prawie 4 metry i z brakiem doświadczenia w konstruowaniu tak dużych modeli spowodował, że przeleżał parę lat bo nijak go było ulotnić a i doświadczenie w pilotażu tez było niewielkie :oops:. Przy remoncie mieszkania został odkurzony i naprawiony po różnych przypadkach transportowych :). Strasznie dużo miejsca zajmuje. To nie "easy". Jednak próba ulotnienia go w końcu musi dojść do skutku. Może nie polegnie w pierwszym locie. Dołączam szkic z wymiarami tego modelu. Czy któryś z kolegów może mi dokładnie przeliczyć umiejscowienie środka ciężkości ;) ? Chciałbym być pewny, żeby po starcie nie pocałował zaraz kreta. Czy ta konstrukcja jest poprawna? Diabli wiedzą :lol: . Start ma odbyć się z wózka a napęd elektryczny w wieżyczce. Silnik MEGA AC22/45/3E.
Załącznik:
P7150617.JPG [ 170.49 KiB | Przeglądany 1719 razy ]
Załącznik:
SZD-15_Sroka.jpg [ 334.81 KiB | Przeglądany 1719 razy ]

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami...

Pozdrawiam Mirek


Na górę
 Wyświetl profil

Post: 10 cze 2018, o 22:22
Offline
Modelarz
Awatar użytkownika

Rejestracja: 8 lis 2013, o 09:39
Posty: 142
Lokalizacja: Poznań
Ale fajne toto... Mam jakaś słabość do modeli budowanych "z motyką na Słońce". Większość z nich lata nawet wbrew obliczeniom.

_________________
Pozdrawiam Krzysztof


Na górę
 Wyświetl profil

Post: 10 cze 2018, o 22:46
Online
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 2861
Lokalizacja: Elbląg
Zakres od 99,3 do 121,2 mm od kn. Od tego zacznij.
Mega wsp "A" - 0,61, będzie dobrze :) .

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 11 cze 2018, o 07:06
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 457
Lokalizacja: Elbląg
Bardzo dziękuję. Napawa to optymizmem :) . Pozostał mi jeszcze zakup odpowiedniego pakietu ;) . Na razie trwa zbieranie funduszy. Remont mieszkania wyssał co nie co :( .

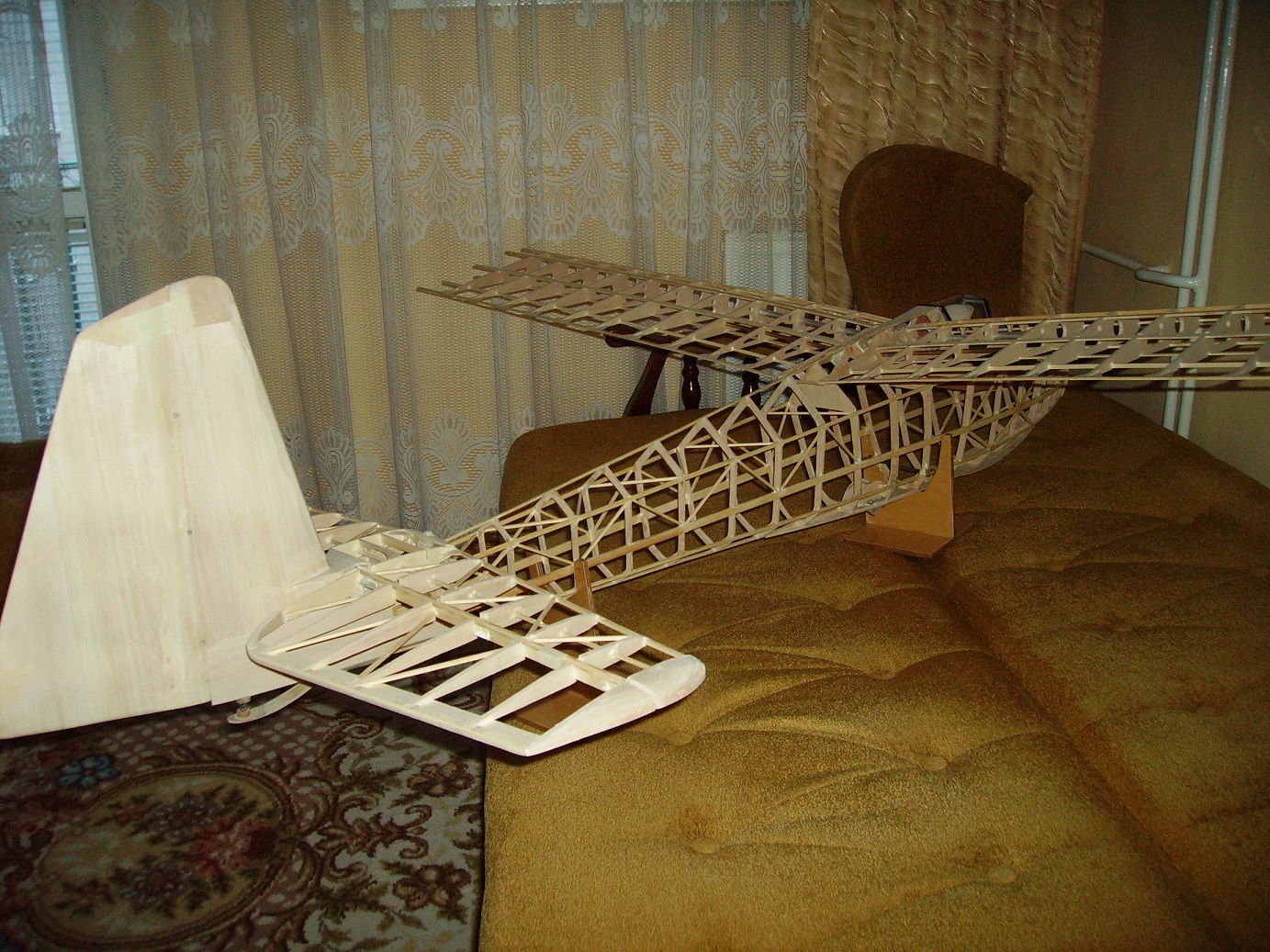

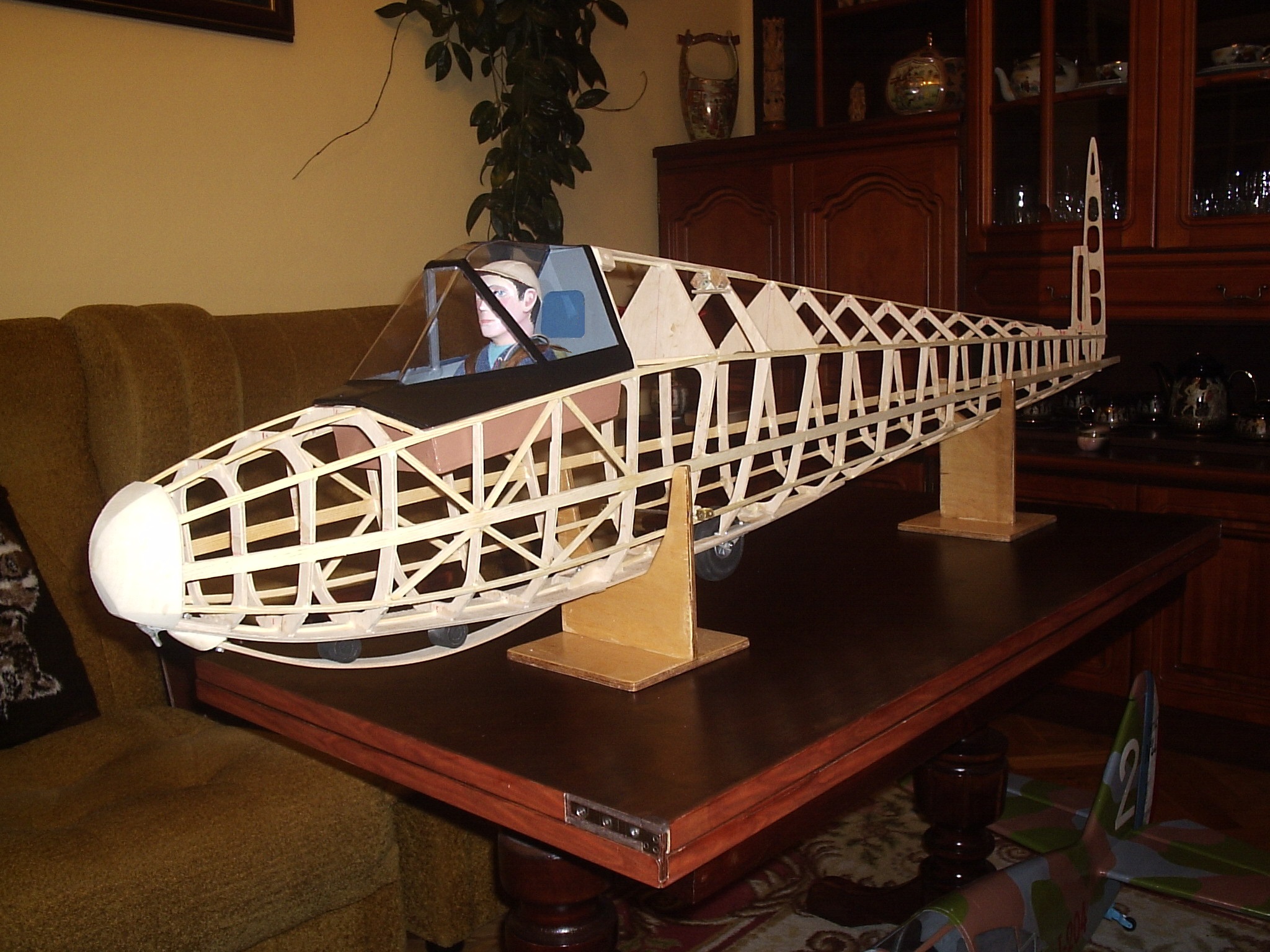

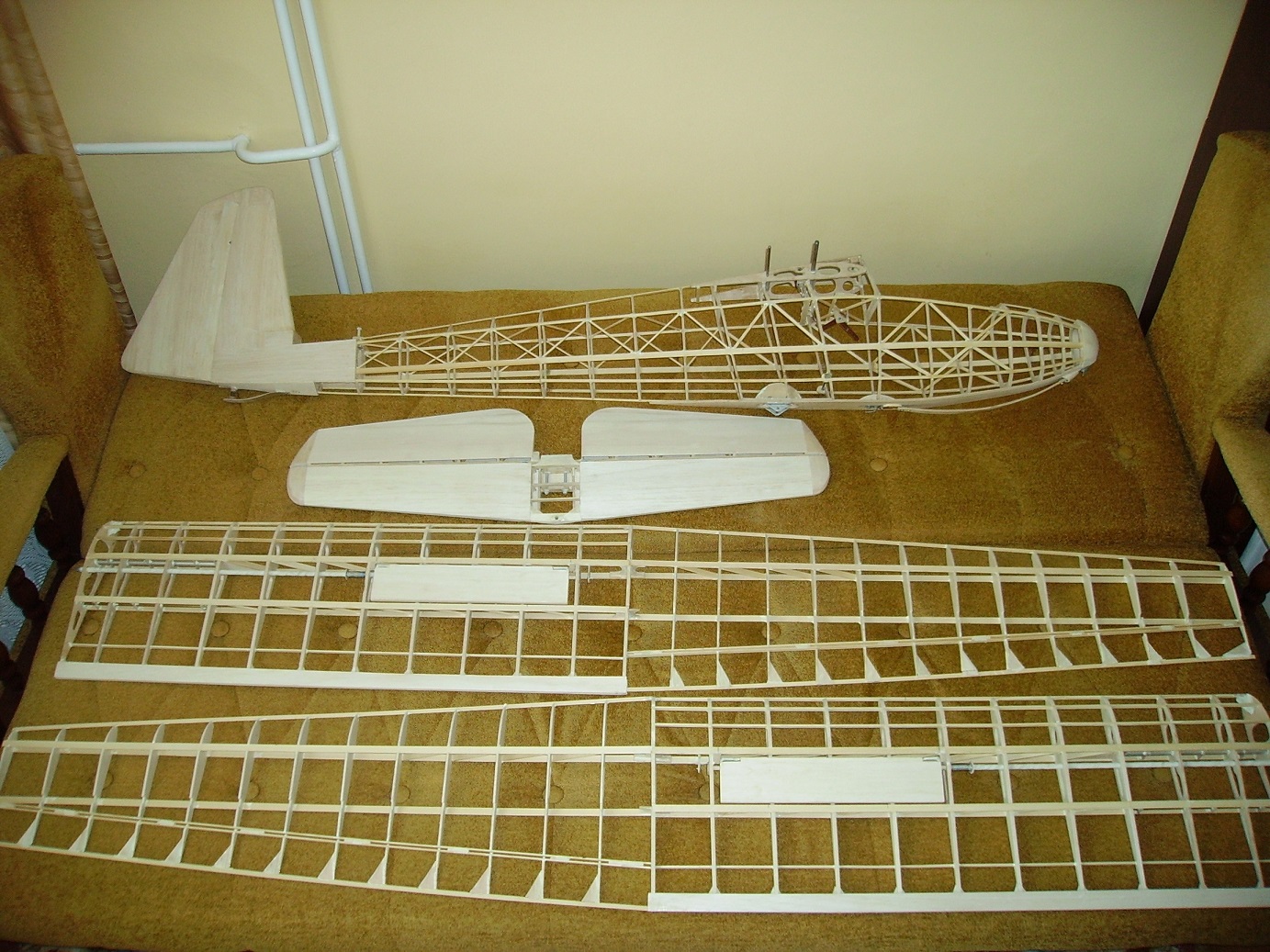

W związku z pytaniami na PW informuję, że model powstał na podstawie archiwalnych "Planów Modelarskich" z 1968 r. w których jest wkładka z planami SZD-15 "Sroka". Reszta to ołówek i linijka ;) . Szablony wręg uległy zniszczeniu podczas budowy :oops: .Odstępstwo od oryginału to hamulce płytowe a nie wysuwane.
Załącznik:
Plany modelarskie.jpg
Plany modelarskie.jpg [ 35.4 KiB | Przeglądany 1635 razy ]
Załącznik:
P9270103.JPG [ 802.64 KiB | Przeglądany 1635 razy ]
Załącznik:
PICT0630.JPG [ 631.82 KiB | Przeglądany 1635 razy ]
Załącznik:
PICT0678.JPG [ 541.8 KiB | Przeglądany 1635 razy ]

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami...

Pozdrawiam Mirek


Na górę
 Wyświetl profil

Post: 13 cze 2018, o 11:53
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 808
Lokalizacja: Wrocław
Kilka danych przy założonym wzniosie skrzydeł = 1,5°:
Pow. nośna - 101,4 [dm²]
Obc. pow. nośnej - 45,4 [gr/dm²]
Śr. cięciwa aerodyn. - 273,5 [mm]
Wydłużenie - 14,3
Położenie punktu neutralnego - 131,4 [mm] od KN (inaczej - środek równowagi obojętnej)
Położenie SC dla 5% zapasu stateczności - 117,8 [mm] od KN.
Położenie SC dla 10% zapasu stateczności - 104,1 [mm] od KN.
