Relację z budowy tego modelu prowadzę na sąsiednich forach modelarskich.
Postanowiłem zamieścić i tutaj. Model obecnie jest w stanie surowym. Wymaga jeszcze wiele pracy i wykończenia.
Krótka fotograficzna relacja bez komentarza:

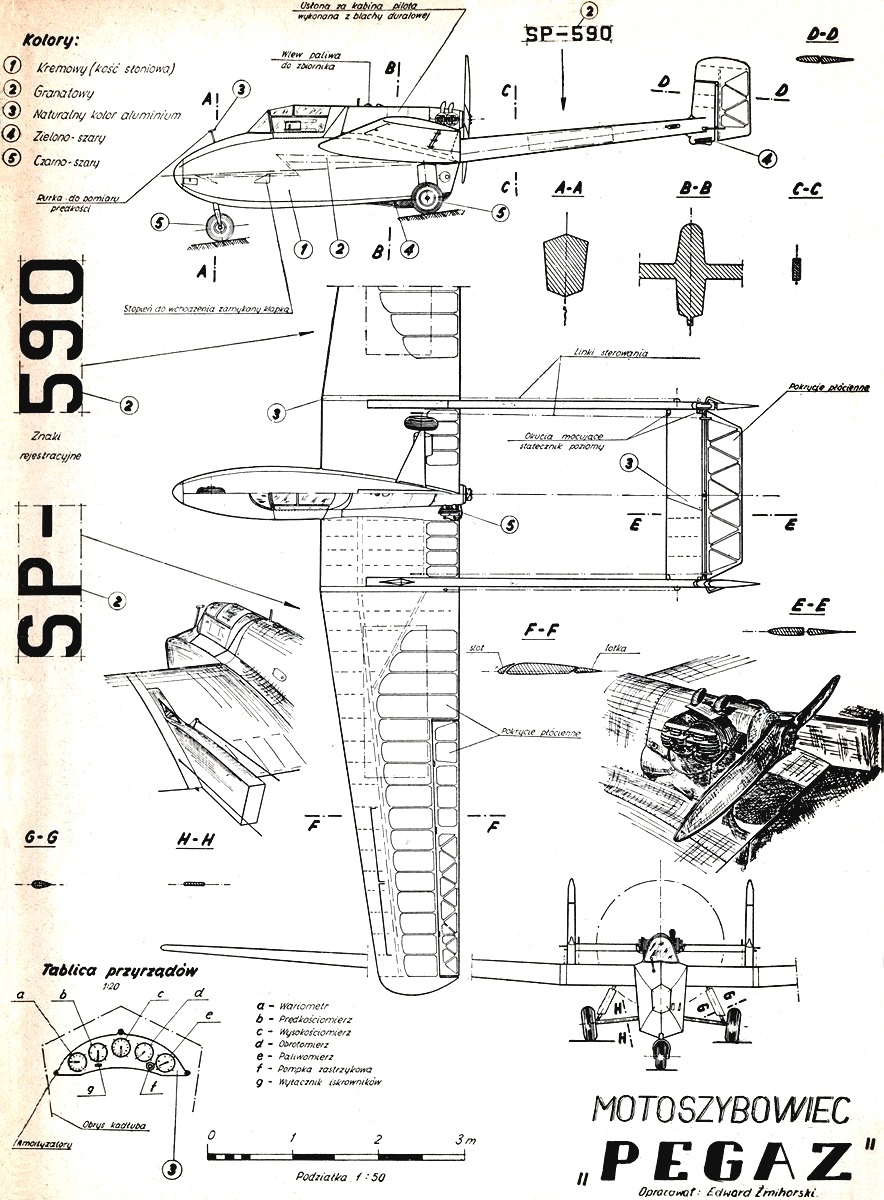

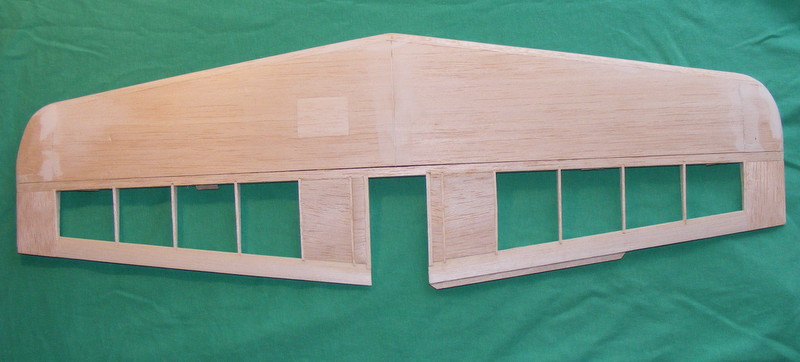

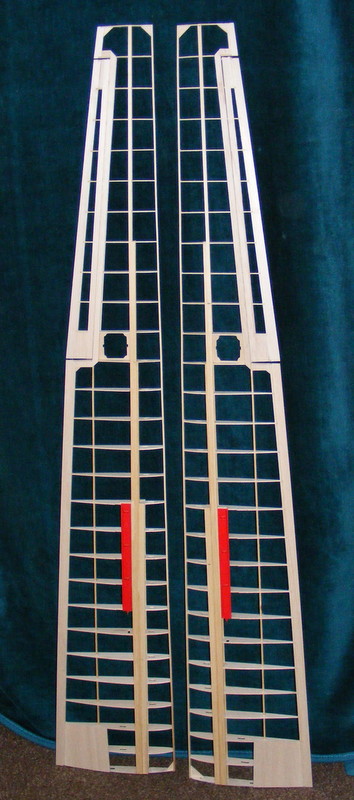

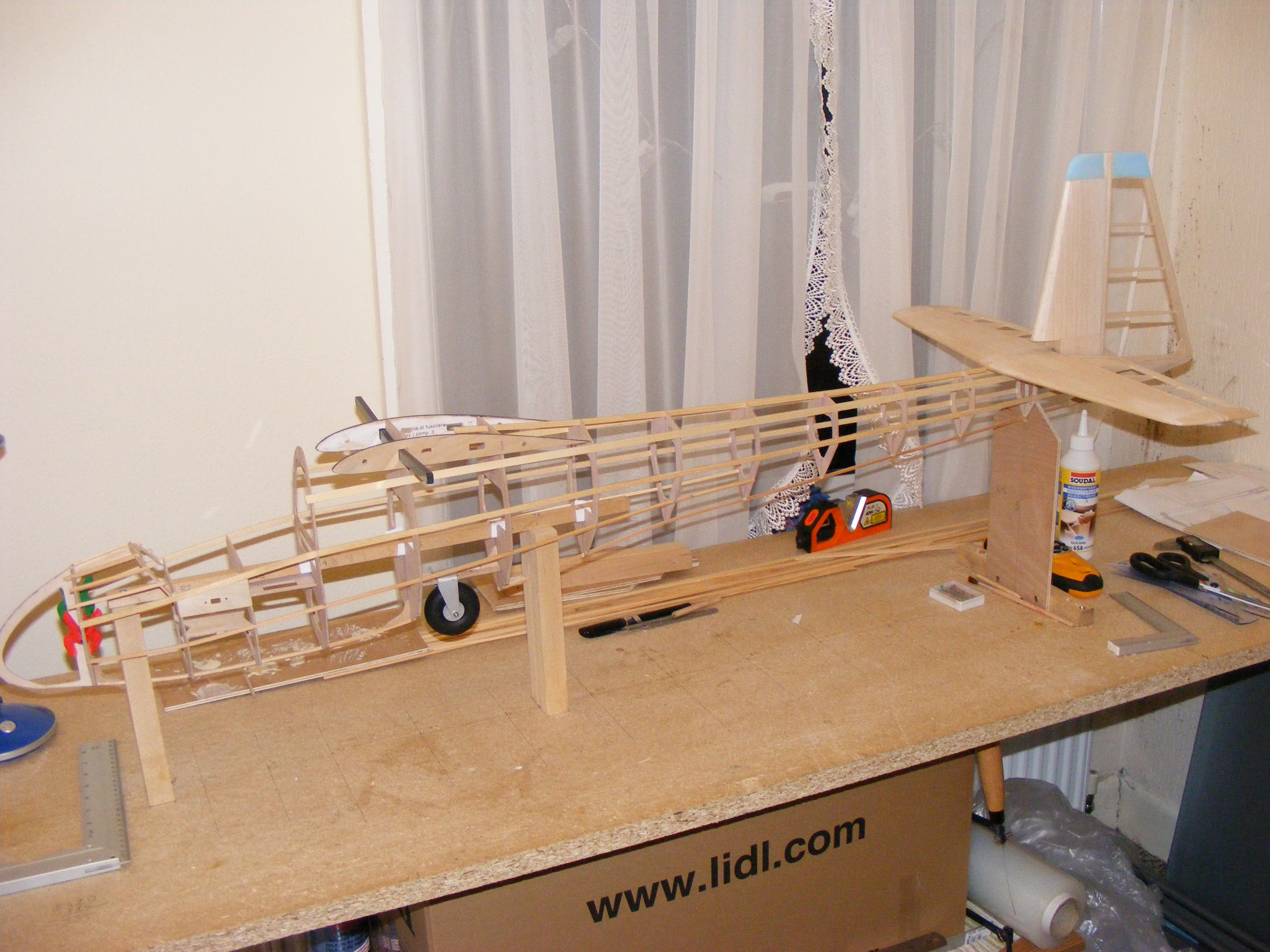

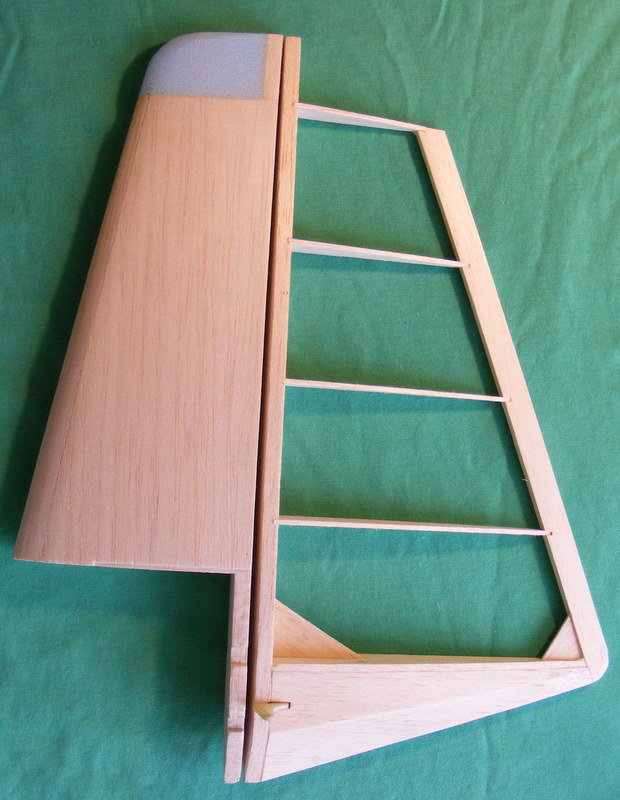

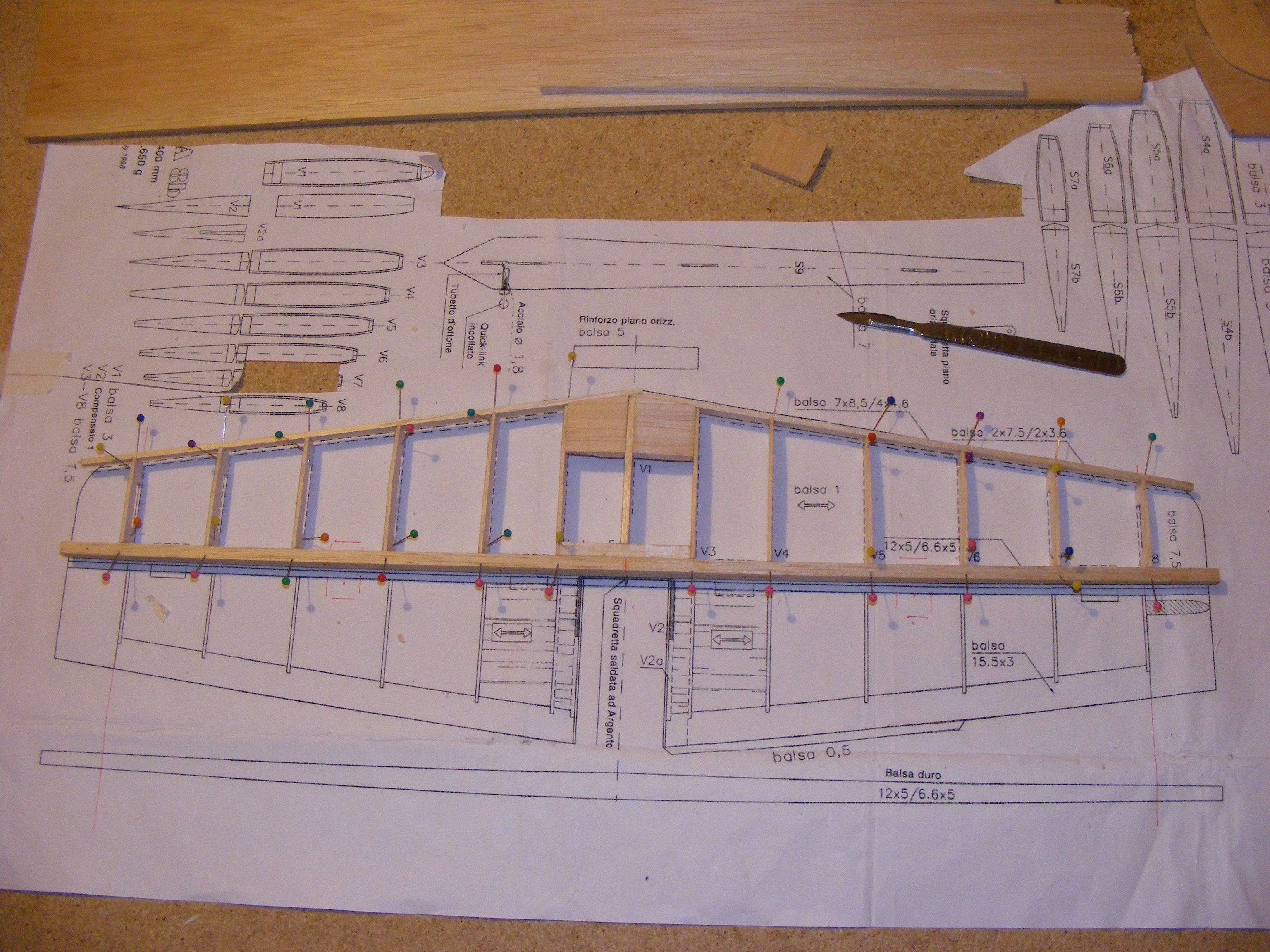

Załącznik:
DSCF2548.JPG [ 1.52 MiB | Przeglądany 23004 razy ]
Załącznik:
DSCF2555.JPG [ 1.53 MiB | Przeglądany 23004 razy ]
Załącznik:
DSCF2553.JPG [ 1.45 MiB | Przeglądany 23004 razy ]
Załącznik:
DSCF2569.JPG [ 68.29 KiB | Przeglądany 23004 razy ]
Załącznik:
DSCF2568.JPG [ 114.81 KiB | Przeglądany 23004 razy ]
Załącznik:
DSCF2571.JPG [ 102.06 KiB | Przeglądany 23004 razy ]
Załącznik:
DSCF2590.JPG [ 1.45 MiB | Przeglądany 23004 razy ]


Dalej będę dodawał kolejne wpisy w trakcie budowy.
Na górę
 Wyświetl profil

strix3
Post: 21 lut 2016, o 12:51
Offline
Modelarz
Awatar użytkownika

Rejestracja: 12 lut 2016, o 12:11
Posty: 6
Lokalizacja: Żnin
Fajnie że wrzuciłeś tutaj relacje, już miałem o to poprosić. Budowa w starym dobrym stylu - czysta ręczna robota łącznie z cięciem listew. Podziwiam.

_________________
Pozdrawiam,Marek.
Na górę
 Wyświetl profil

tabul
Post: 21 lut 2016, o 22:30
Offline
Modelarz
Awatar użytkownika

Rejestracja: 7 maja 2013, o 18:28
Posty: 244
Lokalizacja: Katowice
Też stosuję podobną technologię. To dobra wypróbowana stara niezawodna metoda. Podaj jeszcze dane techniczne modelu (parametry).

_________________
...Kto nie ma wyczucia prędkości i wydoskonalonej precyzji ruchów niewiele zwojuje....

Pozdrawiam: Tadeusz
Na górę
 Wyświetl profil

JarekF
Post: 22 lut 2016, o 00:13
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 lut 2016, o 22:51
Posty: 53
Lokalizacja: Colne U.K.
tabul pisze:
Też stosuję podobną technologię. To dobra wypróbowana stara niezawodna metoda. Podaj jeszcze dane techniczne modelu (parametry).


Model budowany jest w skali 1:5.
Długość kadłuba 1,4m
Rozpiętość 3m
Na górę
 Wyświetl profil

JarekF
Post: 22 lut 2016, o 18:56
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 lut 2016, o 22:51
Posty: 53
Lokalizacja: Colne U.K.
No i jest problem. Liczę na Waszą podpowiedź.
Kadłub tuż za żebrami płatów aż do samego statecznika poziomego jest bardzo wiotki na skręcanie. Jedyne co mi przychodzi do głowy to wypełnienie balsą - co stworzy skorupę. Oryginał w tym miejscu był kryty płótnem, więc chciałbym zachować miękkość poszycia w tym miejscu. Można by wkleić deseczki balsowe od wewnątrz a na listewkach od strony zewnętrznej rozpiąć folię. Z drugiej strony liczę gramy, aby nie dodać zbyt dużo wagi na tył. Co byście mi doradzili ? Czy jeżeli będę wklejał balsę jak układać słoje, aby efekt był najbardziej zadowalający ? Lub może jakieś inne rozwiązania ? Dodatkowe rozpórki ? Jak je układać ?
Na górę
 Wyświetl profil

milo
Post: 22 lut 2016, o 19:46
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Z tego co pamiętam, takie szybowce miały dodatkowe rozpórki, ukośne. Proponuję więc wykrzyżować między podłużnicami....nie wiem jaki masz wymiar podłużnic, powiedzmy sosną 5x2/5x3/ i jeszcze wewnątrz kadłuba, między bokami, też ukośnie. Wydatnie usztywnia to strukturę, poszycie też doda swoje. W moim CW-1 tak zrobiłem, kadłubik bez pokrycia jest bardzo sztywny. Wagowo to nieduży ciężar.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

milo
Post: 23 lut 2016, o 13:38
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Małe uzupełnienie ;) ...tak wyglądało w oryginale, oparta na trójkątach struktura.
http://scalesoaring.co.uk/VINTAGE/Docum ... -Frame.gif

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Paweł
Post: 23 lut 2016, o 14:20
Offline
Administrator
Awatar użytkownika

Rejestracja: 3 kwie 2013, o 13:14
Posty: 562
Lokalizacja: Warszawa
Milo słusznie podpowiada - to dobre rozwiązanie. Temat sztywności kadłuba przerobiłem przy "Żurawiu". Zwykłe rozpórki dają wiele ;) Zerknij
viewtopic.php?f=72&t=1207
Nowy kadłub jest nieporównywalnie sztywniejszy. Żeby uniknąć "odznaczania się" rozpórek na poszyciu, można je wkleić nieco głębiej - nie w płaszczyźnie poszycia ;)

_________________
Pozdrawiam :)
Paweł
SAM 18-016
Na górę
 Wyświetl profil

JarekF
Post: 23 lut 2016, o 14:44
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 lut 2016, o 22:51
Posty: 53
Lokalizacja: Colne U.K.
milo pisze:
Małe uzupełnienie ;) ...tak wyglądało w oryginale, oparta na trójkątach struktura.
http://scalesoaring.co.uk/VINTAGE/Docum ... -Frame.gif


Wielkie dzięki. Ten schemat rzeczywiście dużo wyjaśnia. Tak zrobię.
Na górę
 Wyświetl profil

JarekF
Post: 2 mar 2016, o 14:18
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 lut 2016, o 22:51
Posty: 53
Lokalizacja: Colne U.K.

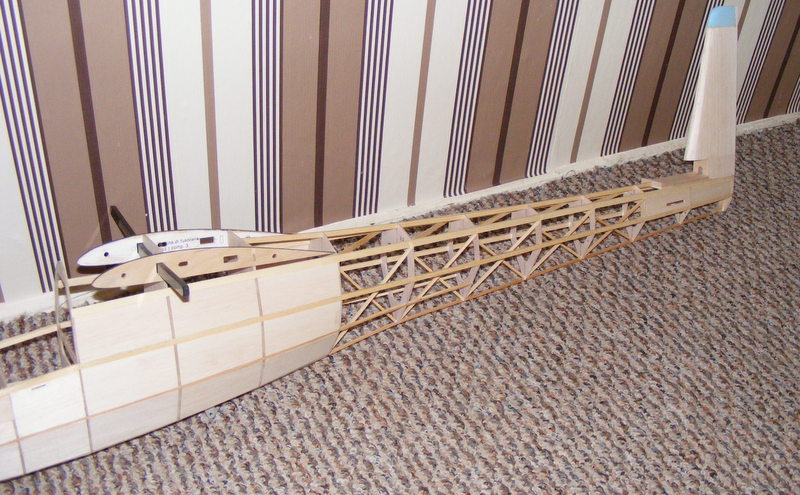

Wklejenie rozpórek bardzo pomogło. Kadłub jest sztywny jakby był zrobiony z jednego kawałka drewna:

Załącznik:
DSCF2600-001.JPG [ 124.41 KiB | Przeglądany 22803 razy ]

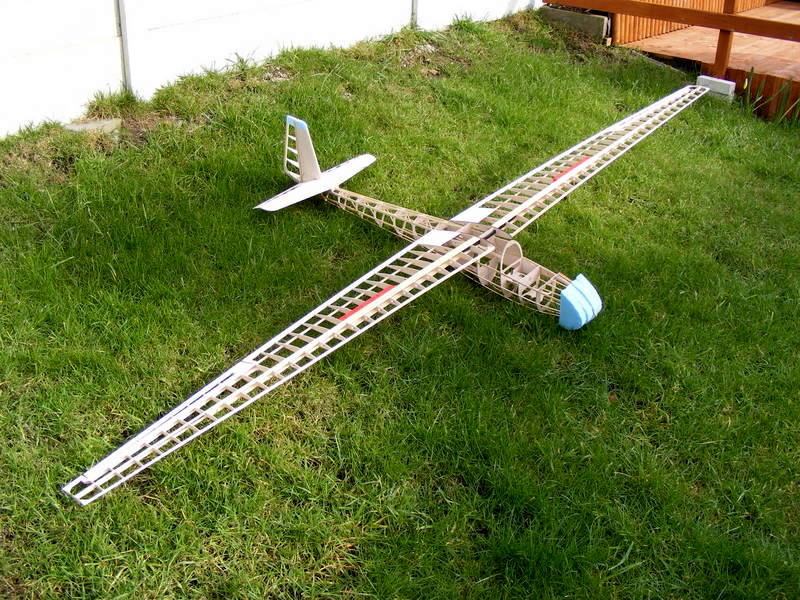

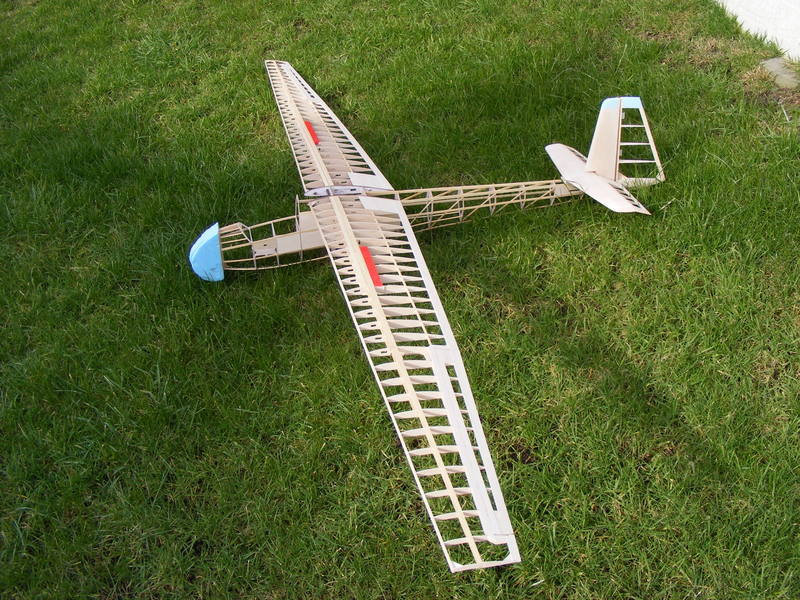

Model w całości. Na razie tylko poskładany ;)

Załącznik:
DSCF2596-001.JPG [ 142.86 KiB | Przeglądany 22803 razy ]


Załącznik:
DSCF2597-001.JPG [ 142.94 KiB | Przeglądany 22803 razy ]


Pozostał kinok do wyszlifowania. Robi się też kabinka.
