Szybowiec CW-1 zaprojektowany przez Wacawa Czerwińskiego w 1924 roku, był pierwszym polskim szybowcem wyczynowym. Na nim Szczepan Grzeszczyk ustanowił rekord polski w długotrwałości lotu żaglowego na Łysej Górze w 1928 roku, 4 min 13 sek.

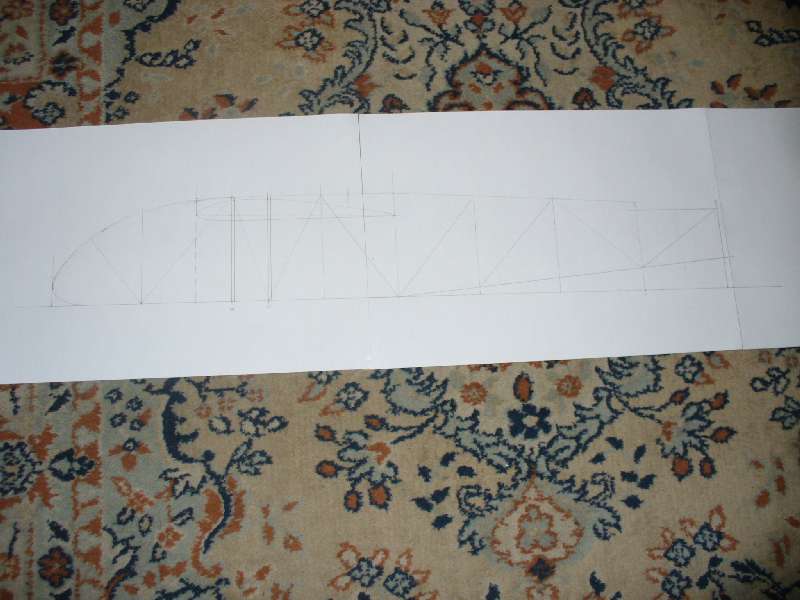

Przedstawiam to co dotychczas udało mi sie wydedukować i przelać na papier. Model będzie niewielki, 160 cm rozpiętości. Staram sie maksymalnie odwzorować strukturę wewnętrzną płatowca na podstawie kilku zdjęć i rysunków. Narazie jest to temat pod dyskusję. Rysunek kadłuba jest narazie szkicem, po dopracowaniu tych wszystkich rozpórek i podłużnic, wykonam rysunki warsztatowe. Planuję zbudować kadłub na bazie dwóch kratownic, spiętych wręgami. Płaty i usterzenie tradycyjnej konstrukcji. Profil MS3-11Retro.
Traktuję ten projekt jako wprawkę w budowie takich modeli. Na zdjęciu mało widać, ale widać. Wszystkie uwagi i porady mile widziane.
Więcej zdjęć
http://www.piotrp.de/WYKLADY/PIERWSZE_S ... index.html

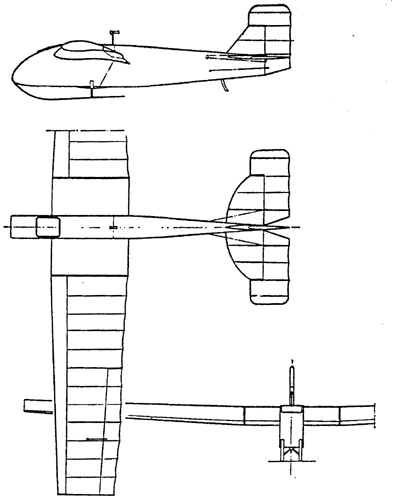

Trzy rzuty szybowca zaczerpnięte ze strony http://www.piotrp.de/web/
Brzydki co?

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Strasznie brzydki

Paskuda, ale fajnie byłoby zobaczyć ją na niebie. Będziesz zmieniał proporcje sterów i lotek, czy też będziesz ściśle trzymał się skali?

_________________
Pozdrawiam, Marcin.

I o to chodzi, zobaczyć na niebie...

Z teo co do tej pory wyliczyłem, to tylko powiększyć trzeba statecznik poziomy, reszta to "redukcja"

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

I to jest ten nowy projeckt ?

_________________
Pozdrawiam Stan

'Szybowiec ciezki na nos sam “zwali” sie na skrzydlo, a moze i w korkociag -- a prawidlowo wywazony szybowiec tez sie “wali” poniewaz PILOT chce go zwalic'.

Tak.

Im bardziej zgłębiam się w CW-1, tym bardziej mnie on pochłania. Mnóstwo pytań, zagadek, długie minuty spędzone przed archiwalnymi zdjęciami. Próby wypatrzenia jakiegoś szczegółu, drobnostki, napozór nieważnej.

Mój przyszły modelik powoli dorasta do pełnoletności. Skala ok 1:7. Długość ok 85 cm, rozpiętość 160 cm, powierzchnia nośna 29,5 dm^2. W czasie obliczania modelu okazało się, że nie ma potrzeby powiększania statecznika poziomego. CW-1 jest jakby stworzony do zminiaturyzowania jako szybowiec rc. Czyli pełna "redukcja"
Płaty, cięciwa części centro, 220 mm, dalej zbieżna z 220 mm na 160 mm.

Chciałbym bardzo podziekować Tomkowi_W, za zeskanowanie szkicu i paru fotek tego brzydactwa.

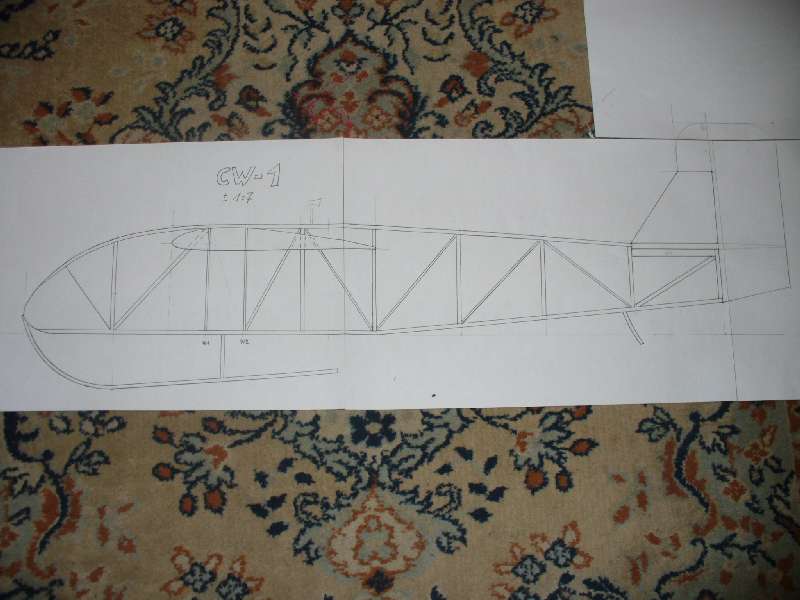

Rysunek zasadniczo docelowy.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

oj będziesz się musiał w kupę listewek zaopatrzyć!!!
ale wyjdzie piękne NIESPOTYKANE brzydactwo.

_________________
Fw190 NPN, PZL Dromader NPN, SuperSportster, Dart XL fpv, copterx 450 black angel
Radiomaster tx12multi

Wszystkie szybowce są piękne, tyle że niektóre " inaczej ".
Ali, zasłoń sobie na monitorze płozę i popatrz jak wtedy wygląda , nie gorzej niż nie jedna " radosna twórczość " którą tu i ówdzie się chwałą . Fajnie milo, że ruszasz z budową , miło , jeśli w czymkolwiek mogłem pomóc . To rzeczywiście szybowiec o idealnych proporcjach na makietę , w dodatku model będzie miał lepsze osiągi jak oryginał . Przyznam, że liczyłem iż będziesz " celował " w swój ulubiony rozmiar ok. 2m. Małe jest piękne ,ale duże lata lepiej
Powodzenia w budowie . W miarę moich możliwości służę pomocą.
No i czekamy, kto następny ?

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek

Ali, listewki już jadą. Faktycznie kupa ich.
Tomek, przyznam się , że też celowałem w 2 metry, ale na początek niech będzie te 1,6 metra, tak jakoś wyszło...Obiecuję, że nastepny będzie większy.

Właśnie , kto następny?

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Budowa rozpoczęta.

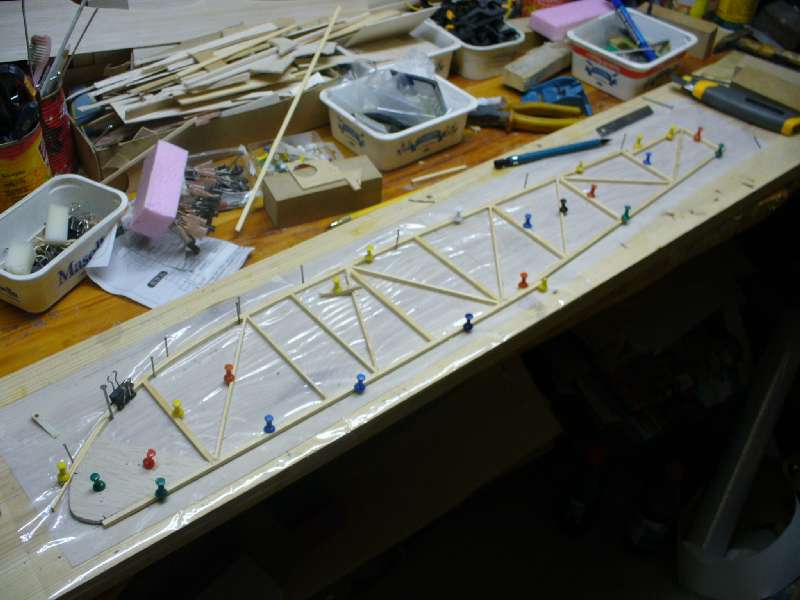

Pierwsza kratownica kadłuba sklejona. Na niej po wyschnięciu, zrobię drugą. Patent znany wszystkim, którzy zaczynali od "Wicherka". Pozwoli to zachować powtarzalność kratownicy. Cóż konstrukcja stara to i technologia stara.
Podłużnica dolna z listewki sosnowej 4x4, górna lamelowana z dwóch listewek 4x2 sosna. Rozpórki z sosny 4x4 i 4x2. W przedniej części listwy połączone elementem z balsy 4 mm. Pod statecznikiem listwa sosnowa 6x4.
