Rozpoczynam budowę makiety polskiego szybowca treningowego ITS-II wersja z 1933 roku. W tej wersji szybowiec miał kadłub sześciokątny.

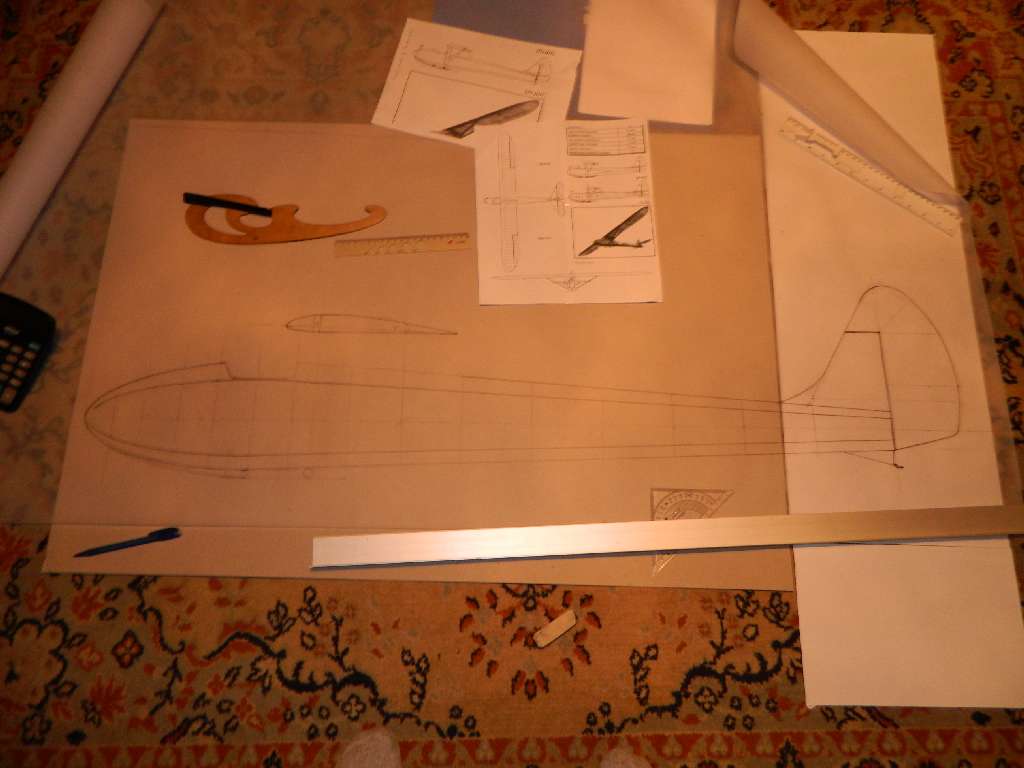

Skala modelu 1:5, czyli rozpiętość 240 cm, profil MS3-11. Model zamierzam wykonać w barwach materiałów z jakich został wykonany.....sklejka i płótno. Jestem w trakcie rysowania planów warsztatowych i zbierania dokumentacji....no niewiele tego .
Więcej informacji na temat tego szybowca możecie znaleźć w PKL t.III i na stronie
http://www.piotrp.de/SZYBOWCE/pits2.htm
Po zakończeniu budowy dokumentacja wykonawcza będzie dostępna dla zainteresowanych. Przy opracowywaniu dokumentacji korzystam z PKL-elki t.III i wątłych zasobów internetowych.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Niebawem będziesz miał w posiadaniu sporą eskadrę przedwojennych szybowców. Gratuluje pozytywnego zacięcia.

_________________
...Kto nie ma wyczucia prędkości i wydoskonalonej precyzji ruchów niewiele zwojuje....

Pozdrawiam: Tadeusz

Założenia konstrukcyjne modelu.
Skala 1:5, rozpiętość 240 mm, cięciwa 25 cm, profil płata MS 3-11 retro, długość kadłuba ok 125 cm.
Kadłub.
Zostanie wykonany na bazie dwóch kratownic sosnowych, podłużnice lamelowane z dwóch listew 6x3 mm, przekrój 6x6 mm, rozpórki z sosny 6x6 i 6x3. Kratownice będą spięte kilkoma wręgami ze sklejki 2,5-3,5 mm w zależności od wymagań wytrzymałościowych. Małe pólwręgi na górnej i dolnej części kadłuba nadadzą przekrój sześciokątny. Górna i dolna listwa kilowa również z sosny, lamelowana z listewek 3x3 lub 3x2. W części kabinowej pod kadłubem szersza listwa stanowiąca fundament pod płozę. Całość będzie kryta sklejką 0,8 mm na fazę, tak jak widać na zdjęciach.
Skrzydło.
Żebra z balsy 2 mm , ażurowane, dźwigary z sosny 10x3 mm, góra i dół z przekładką. Dźwigarek pomocniczy z sosny 5x5 mm. Keson ze sklejki 0,6 mm klejony na fazę. W natarciu listwa sosnowa 5x3 mm, na spływie 10x2. Łącznik z pręta stalowego fi 5 mm, obsadzony między dźwigarami. Części płata kryte płótnem będa pokryte folią Oratex.
Usterzenie.
Konstrukcja klasyczna, balsowo-sosnowa, stateczniki kryte sklejką 0,6 mm, stery folią Oratex Antik lub Natural White (?)
Taki jest plan....materiały już jadą do mnie, powoli będę rozpoczynał budowę. Jest jeszcze parę watpliwości co do konstrukcji modelu, ale postaram podzielić się nimi w trakcie relacji z budowy.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Czuję się zawstydzony tak dokładnym opisem Ale co tam - najważniejsze, że dziać się zaczęło w "staruchach"

_________________
Pozdrawiam
Paweł
SAM 18-016

Widać Milo, że cały projekt masz już w głowie.
Teraz tylko przelać na papier i budować.
Znowu będzie piękny model.

_________________
Pozdrawiam.
Stefan.

Zaczynam Szesnaście żeberek w bloku na prostokątna część i do tego 6 żeberek na elipsę końcówki, te to juz ręcznie wytnę. Żeberka z balsy 2 mm. Narazie bloczek wstępnie oszlifowany.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Chyba na wiosnę oblatasz to cacko, a może już w zimie Podziwiam Twój zapał Milo i z wielką niecierpliwością będę...będziemy śledzić postępy w budowie

_________________
...Kto nie ma wyczucia prędkości i wydoskonalonej precyzji ruchów niewiele zwojuje....

Pozdrawiam: Tadeusz

Osiemnaście żeberek na część prostokątną płata, jeszcze 6 na eliptyczną.....za parę dni zaczynam składać prawe skrzydło.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

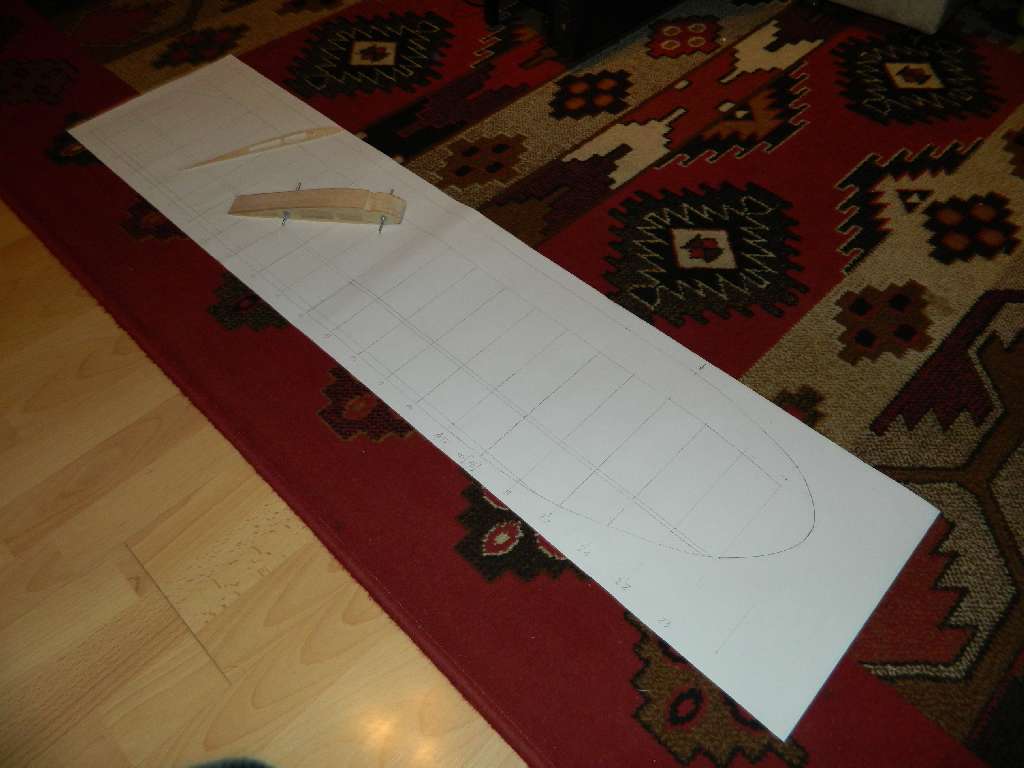

Płaty rozrysowane i zeskanowane....tak na marginecie, ta dziesiejsza technika, narysowałem prawy płat, a w "moim" zaprzyjaźnionym ksero gościu zrobił mi lustrzane odbicie ....i mam lewy . Ok, wydruki zrobione, czas na składanie platów. Od "17" żeberka dźwigar główny ścieniony z 10x3 na 5x3, a pomocniczy od "19" z 5x5 na 5x3....odpowiednie fazy i jedziemy. Parę żeberek przyklejonych, idzie powoli, bo dolny, główny dźwigar wisi w "powietrzu", idealne okazały się kliniki do układania płytek . Jeżeli ktoś ma chwilunię i chęci to chętnie podeślę pdf z planami płata, co by to elegancko narysować, może ktoś chciałby skorzystać.....jakby co, to info na pw.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

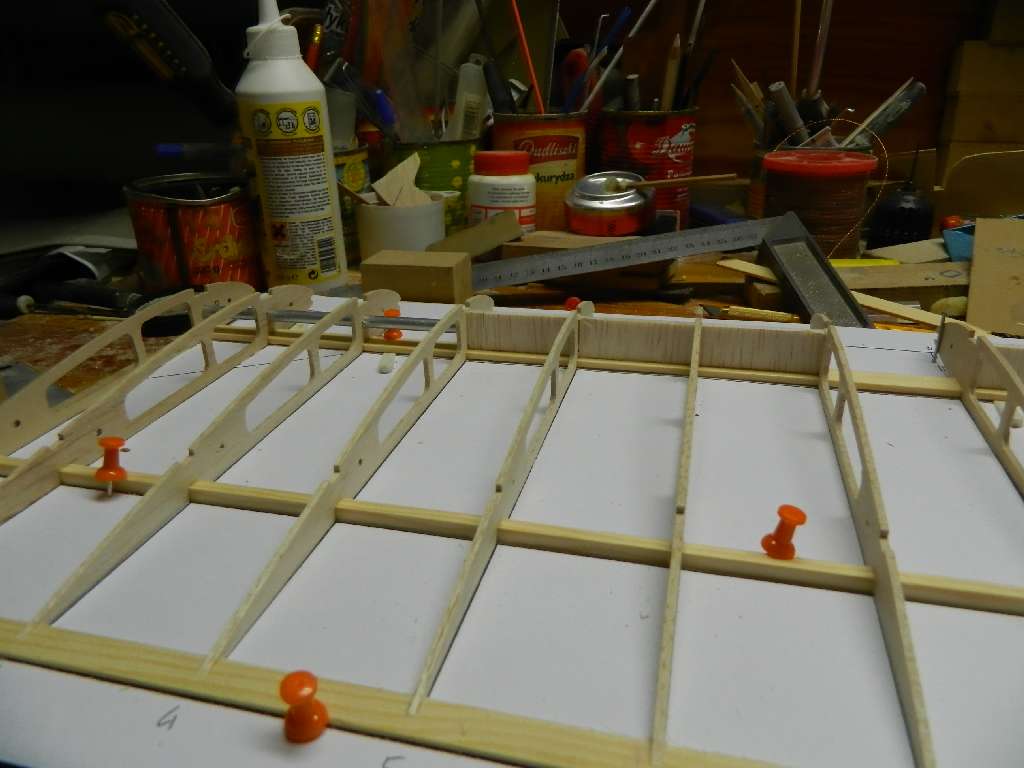

Cżęść prostokątna złożona, rozpoczynam wklejanie przekładek międzydźwigarowych z balsy 3 mm....wstępna przymiarka rurki alu - pochewka łącznika - fi 6/5,1 mm. Pas dźwigara głównego z przekładką będzie miał przekrój dwuteowy.
