Ostatnio znów latałem Foką Easy budowaną tutaj: viewtopic.php?f=80&t=1213

Fajny szybowiec do nauki i lotów w bezwietrzna pogodę. Podczas ostatnich lotów razem z milo naszło nas by zaprojektować ją ponownie. Tym razem trochę większą i z innym profilem.

Podejście do projektu jest typowo modelarskie, zastosowaliśmy pewne uproszczenia.
Projekt nadawałby się do kategorii Easy, jednak przekroczyliśmy graniczne 2200mm rozpiętości (mierzone z kadłubem)

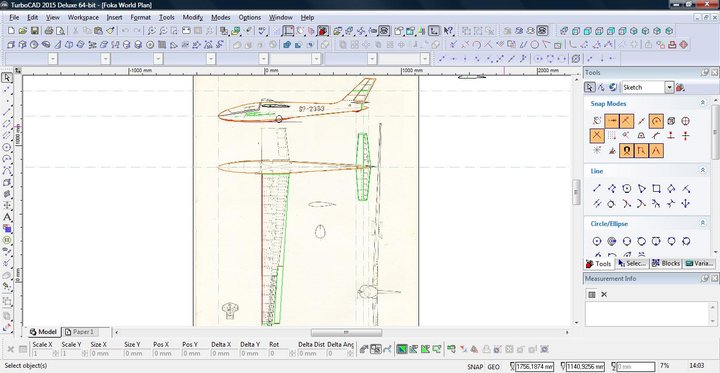

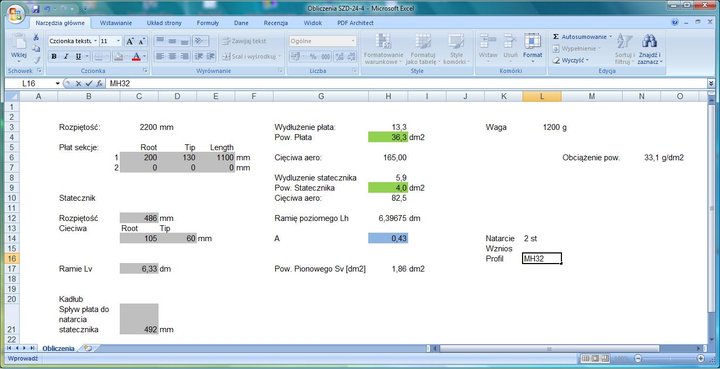

Rzut na obliczenia:
Rzut w skali docelowej.

Edit:

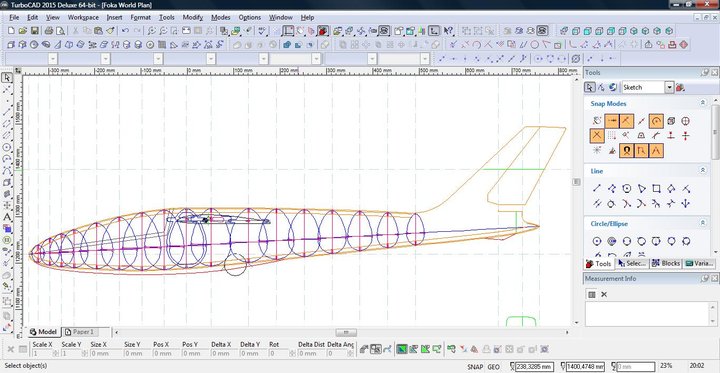

Jako, że projekt rozpoczęliśmy już kilka dni temu, prezentuję stan obecny.

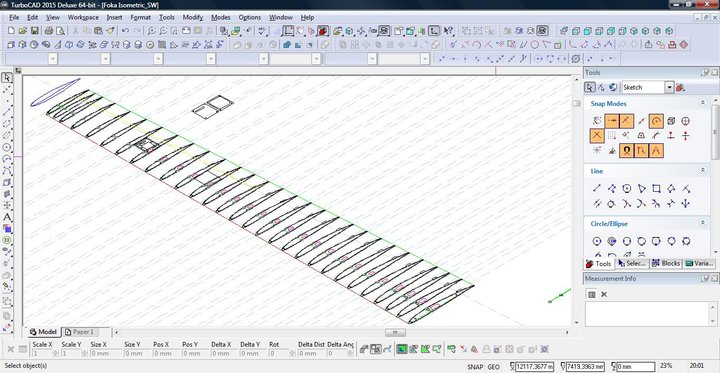

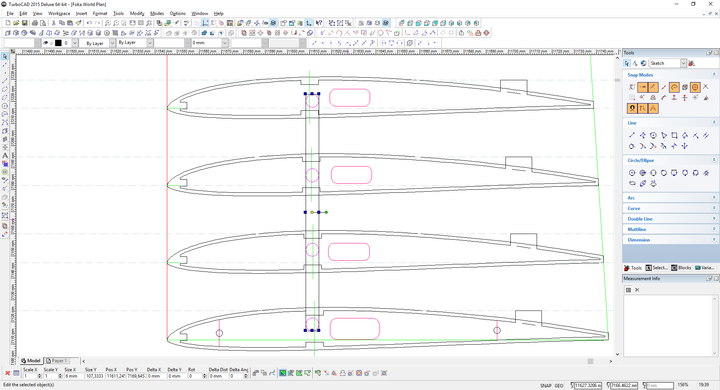

Skrzydło jest gotowe, można je rozłożyć na formatce i dopracować plan montażowy.
Kadłub w trakcie, wręgi wyznaczone, centropłat na ukończeniu ale teraz zabieram się za stateczniki i przejście pionowy-kadłub.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

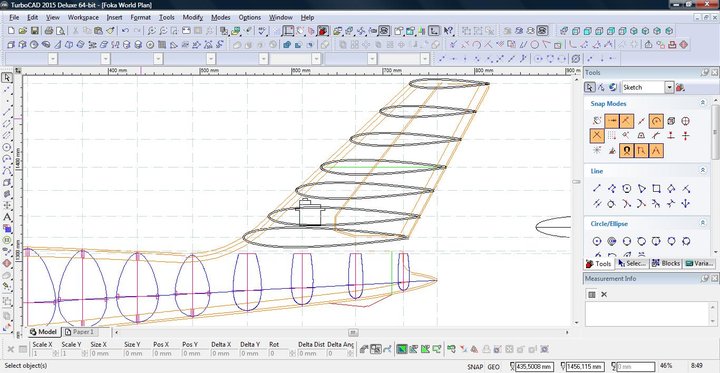

Małymi kroczkami do przodu. Pionowy jest na profilu, wpasowałem NACA0012.
Wyznaczyłem także wręgi przy przejściu pionowy - kadłub.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Cześć
Przyglądam się z podziwem na projekty Twoje i innych kolegów z forum - super robota.
Mam pytanie, czy pionowy w oryginale szybowca ma też taki gruby profil?

_________________
Miras Siemiatycze

Raczej tak, ponieważ profil u podstawy statecznika pionowego musi się ładnie zgrać z belką ogonową. Nie może być tam zbyt dużego uskoku, szczególne jeżeli jest usterzenie typu T. Byłoby to bezsensu ze względu wytrzymałościowego jak i aerodynamicznego.

Dzięki


Szukałem danych o profilu, jednak nigdzie nic nie znalazłem.
Zrobiłem po prostu, tak by było to spójne z obrysem. W zasadzie tak jak pisał Grzegorz.

Nie mniej jednak korzystając z okazji, że jestem w Elblągu, wybrałem się wraz z milo do hangaru (przy okazji polataliśmy )
Jest tam Foka C, niestety jest podwieszona pod sufitem, a telefonem za wiele nie zdziałałem.

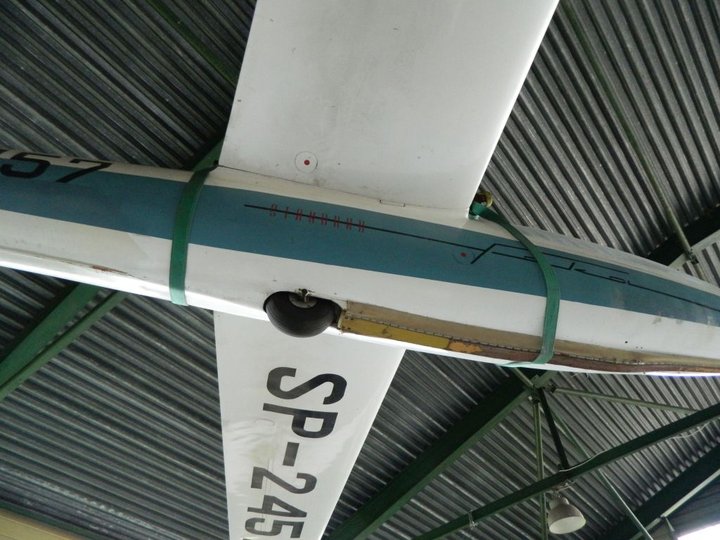

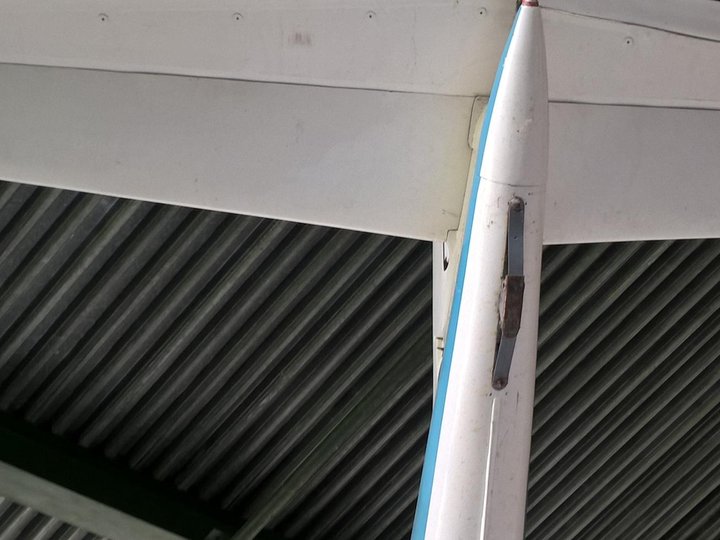

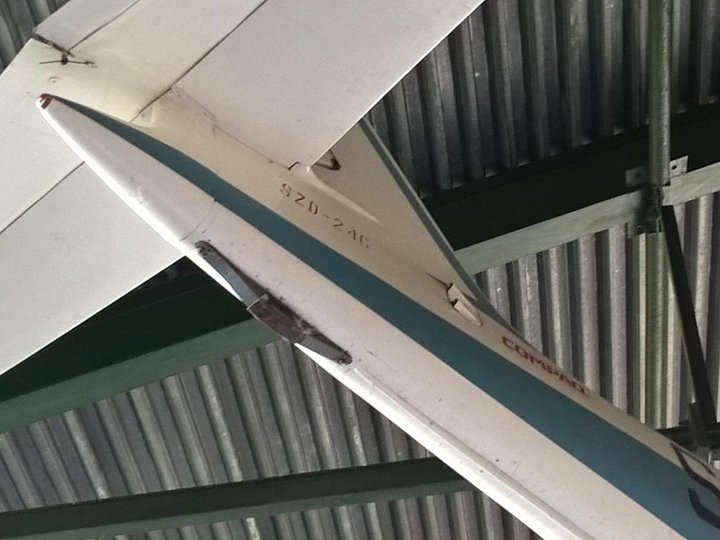

Za to przypatrzyłem się dobrze i jest tak jak nam się wydawało, przejście jest bardzo łagodne, co nieco widać na zdjęciach poniżej.



Foka 4 ma ten sam kadłub i usterzenie co Foka C, różni się skrzydłem, które jest wielopodłużnicowe.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

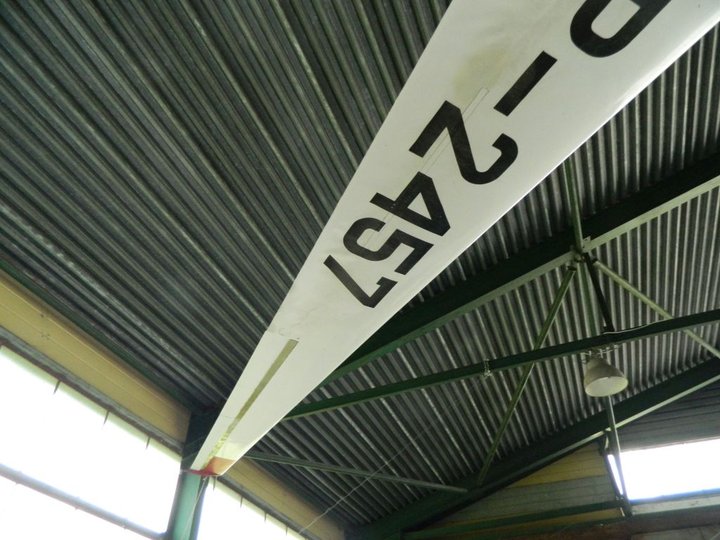

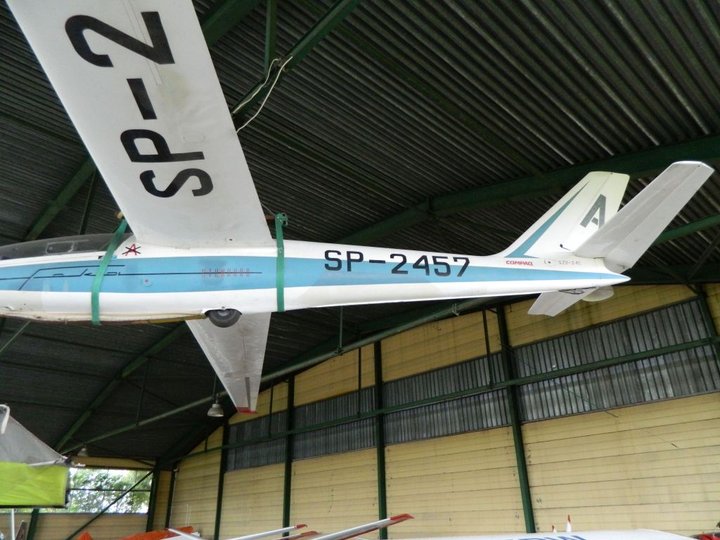

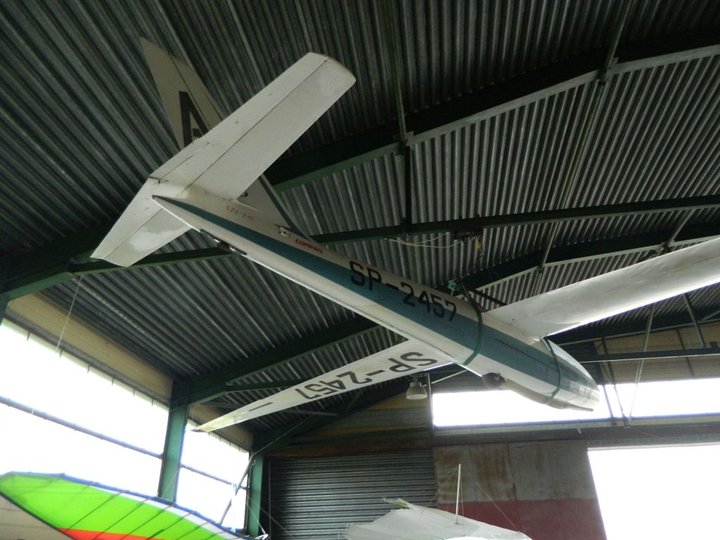

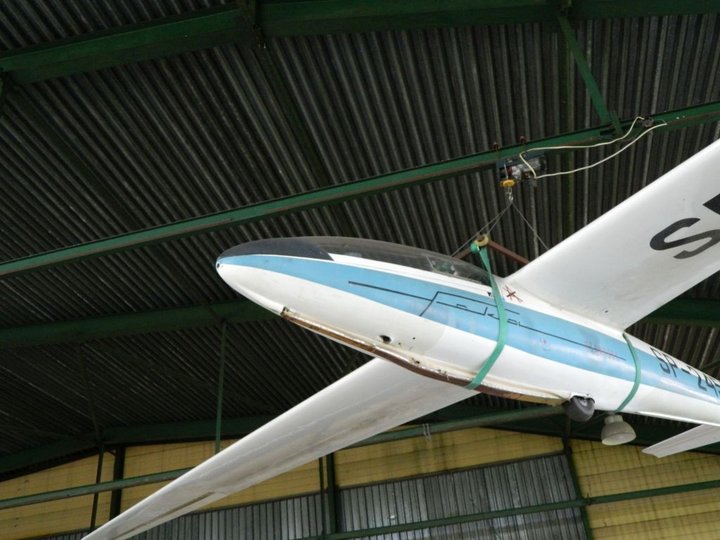

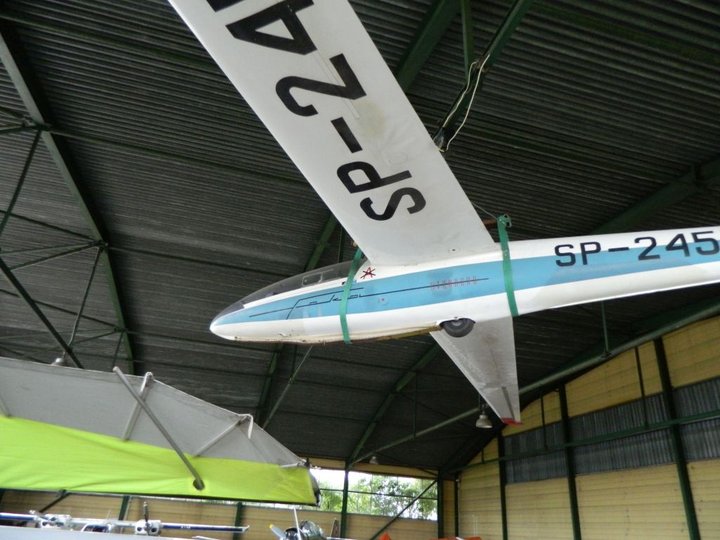

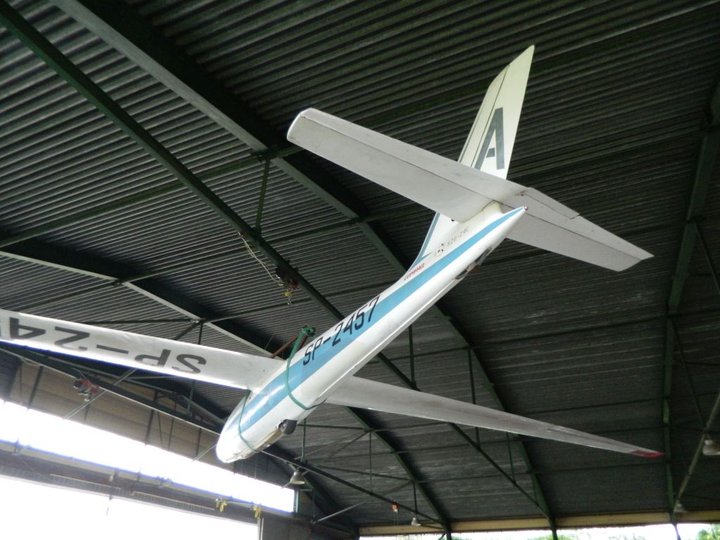

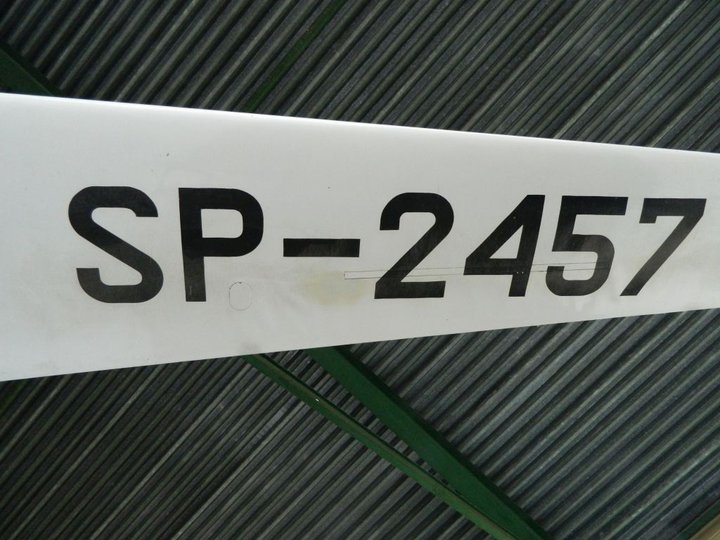

Jeszcze parę fotek mojego autorstwa. Starałem się uchwycić szczegóły malowania. Zwróćcie uwagę na inny krój literki "S" w znakach rozpoznawczych na kadłubie i płatach /czarne/. Na zdjęciach egzemplarz SZD-24 C "Foka" , SP-2457 "A". Malowana na biało z niebieskimi ozdobnymi elementami na kadłubie, czerwone końcówki płata. Napis stylizowany "Foka" - czarny, a napis "STANDARD" pod płatem - czerwony. Przednia, górna część owiewki kabiny czarna mat. Numer konkursowy "A" w kolorze szarym. W takim malowaniu mam zamiar wykonać model Foki.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

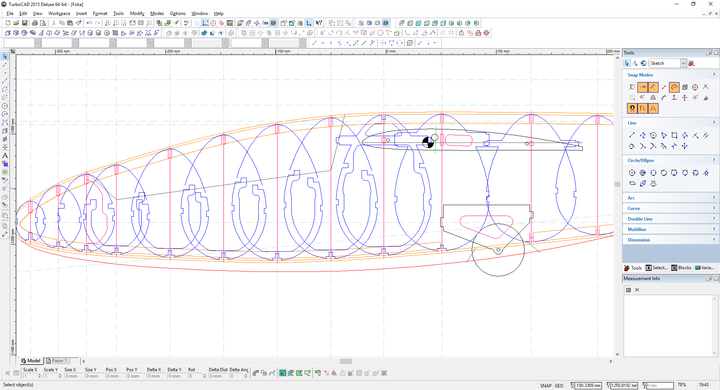

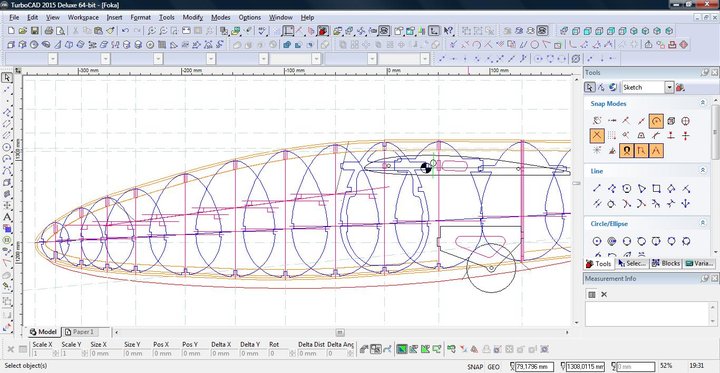

Mozolna praca nad wykończaniem wręg.
Porobiłem już większość wcięć, teraz skrupulatnie łącze je w polylinie.
Na całym przodzie, tam gdzie jest płoza prócz stępki, jest przewidziana listewka sosnowa 2x8.
Zrobiłem tak w Orliku - sprawdziło się. Mimo twardych lądowań kadłub przeżył wszystko.
Dodatkowo było przynajmniej w co wkręcić płozę


Kółko będzie stałe - tak jak w oryginale. Element je utrzymujący będzie ze sklejki lotniczej 2mm.
Kółko ma średnicę 47mm.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Poprawiłem dziś jeden drobiazg o którym wspomniał mi milo, podczas dzisiejszych lotów.

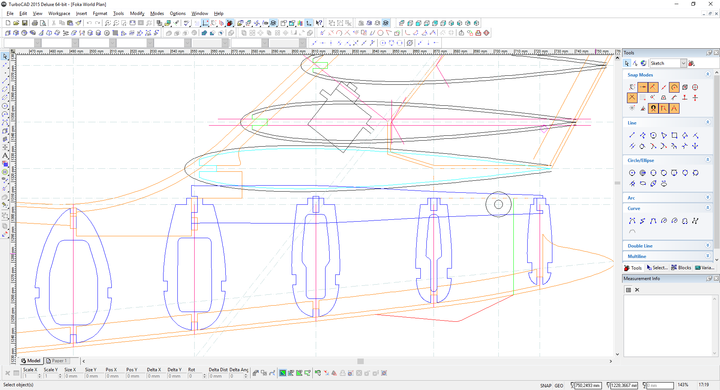

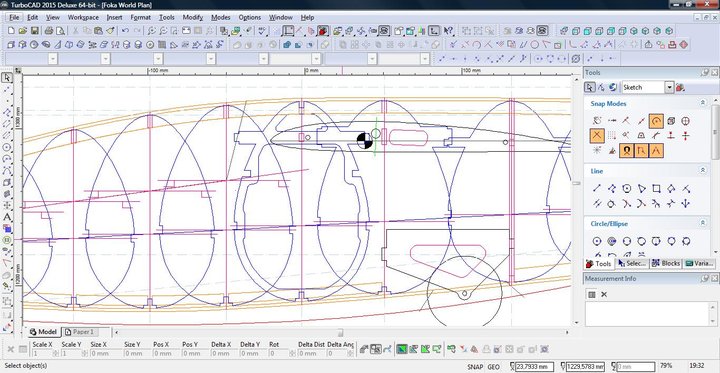

Przesunąłem lekko otwory na pochwę bagnetu by była bardziej w linii dźwigarów.


Poza tym, kolejne wręgi są wykańczane na gotowo

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

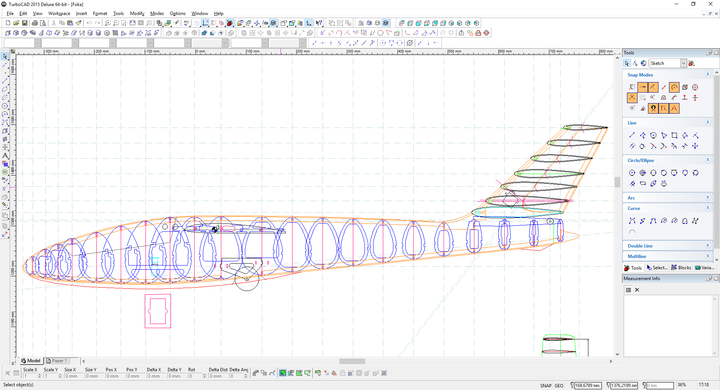

Powoli zbliżam się do końca prac nad kadłubem.
Wszystkie wręgi są już opracowane i poprawione.

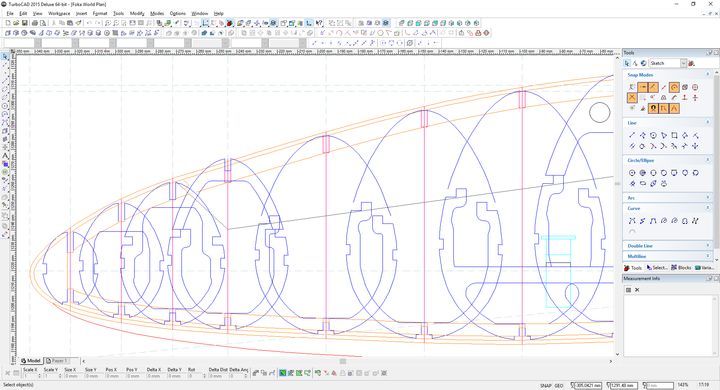

Zbliżenie na przód:


Wracam do pionowego


W planach mam jeszcze wzornik kabiny, ale do tego muszę przywrócić wręgi bez offestu na poszycie.
Na koniec wszelakie pomoce montażowe

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

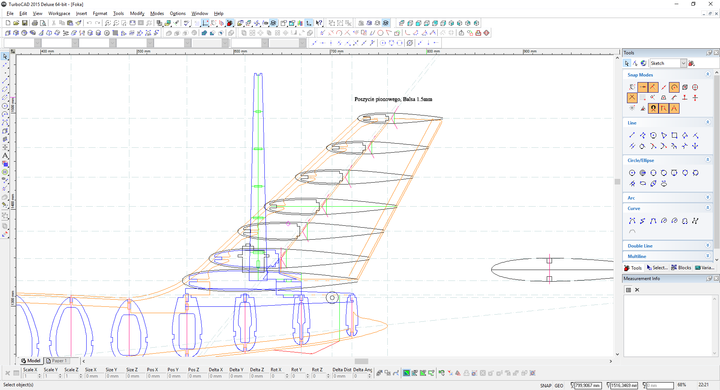

Pionowy gotowy, żebra natarcie i spływ.


Teraz czas na SK
