slawekmod
 Tytuł: Re: Mucha 100
Post: 31 mar 2012, o 17:36
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa

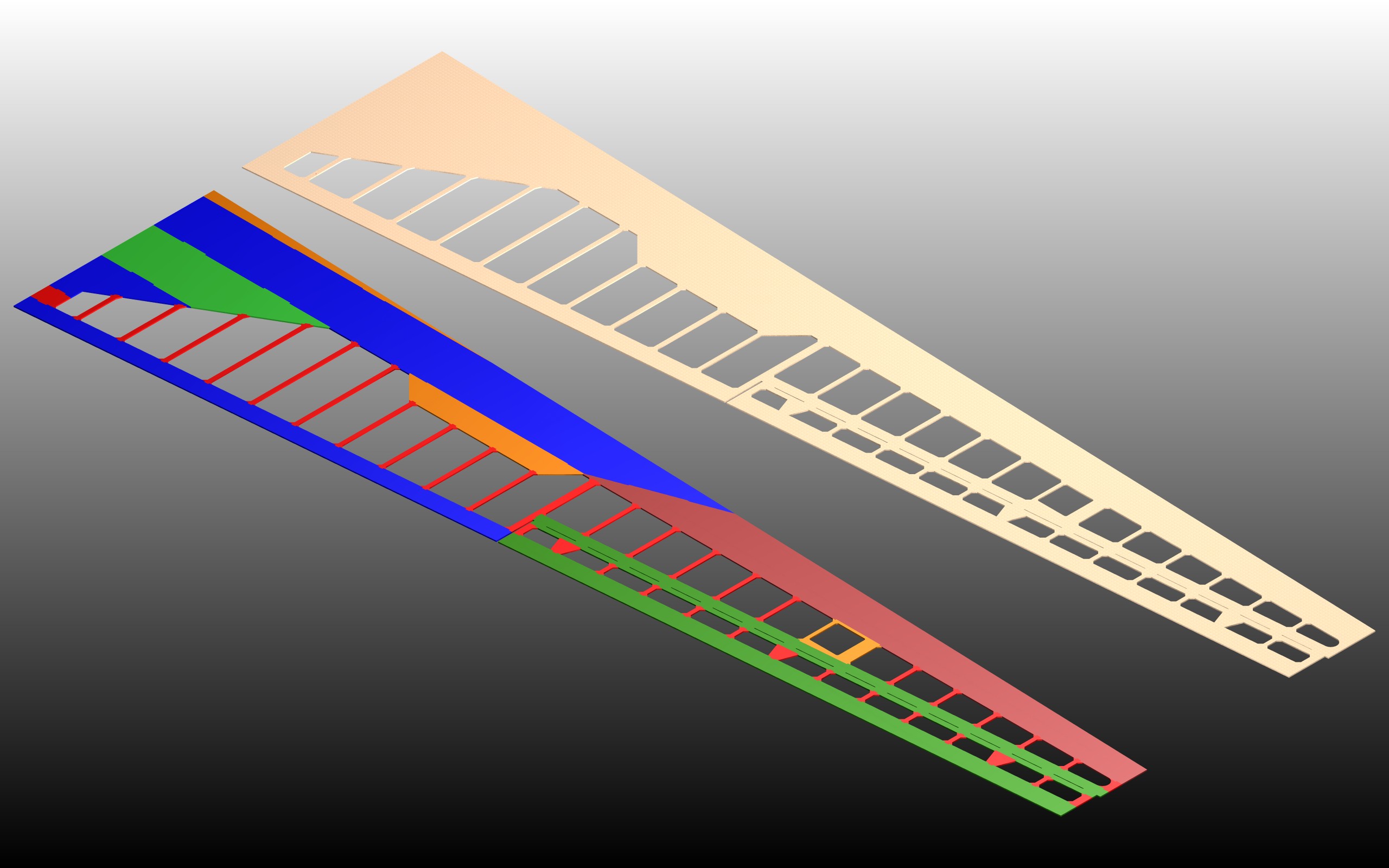

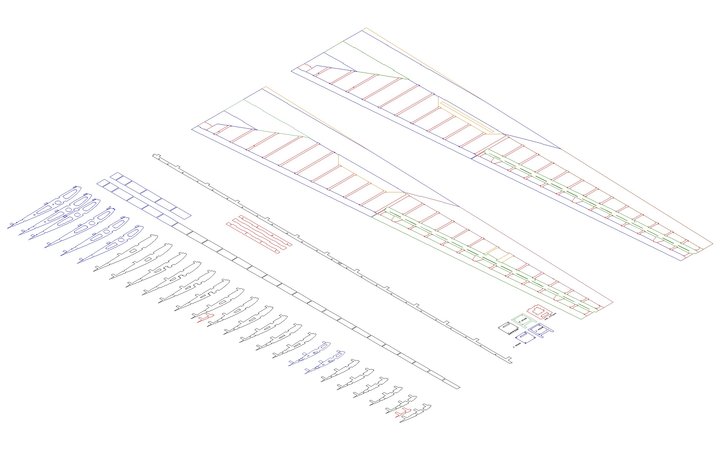

Piotrek, mniej więcej z takich elementów składa się górne pokrycie.


Załączniki:
Drawing1.JPG [ 266.59 KiB | Przeglądany 9880 razy ]
Na górę
 Wyświetl profil

piter216
 Tytuł: Re: Mucha 100
Post: 31 mar 2012, o 18:13
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście
Sławek nieźle to wygląda :)

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

MisiekK
 Tytuł: Re: Mucha 100
Post: 31 mar 2012, o 21:23
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 sie 2011, o 08:44
Posty: 99
Lokalizacja: Lublin
Mam pytanko jak "prostuje" Pan pokrycie zdejmowane z profilu bo rozumiem że wykonanie tego przezroczystego to klasyczne wyciągnięcie , a to brązowe to pocięte tamto wyciągnięcie?
Na górę
 Wyświetl profil

slawekmod
 Tytuł: Re: Mucha 100
Post: 1 kwie 2012, o 01:34
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa

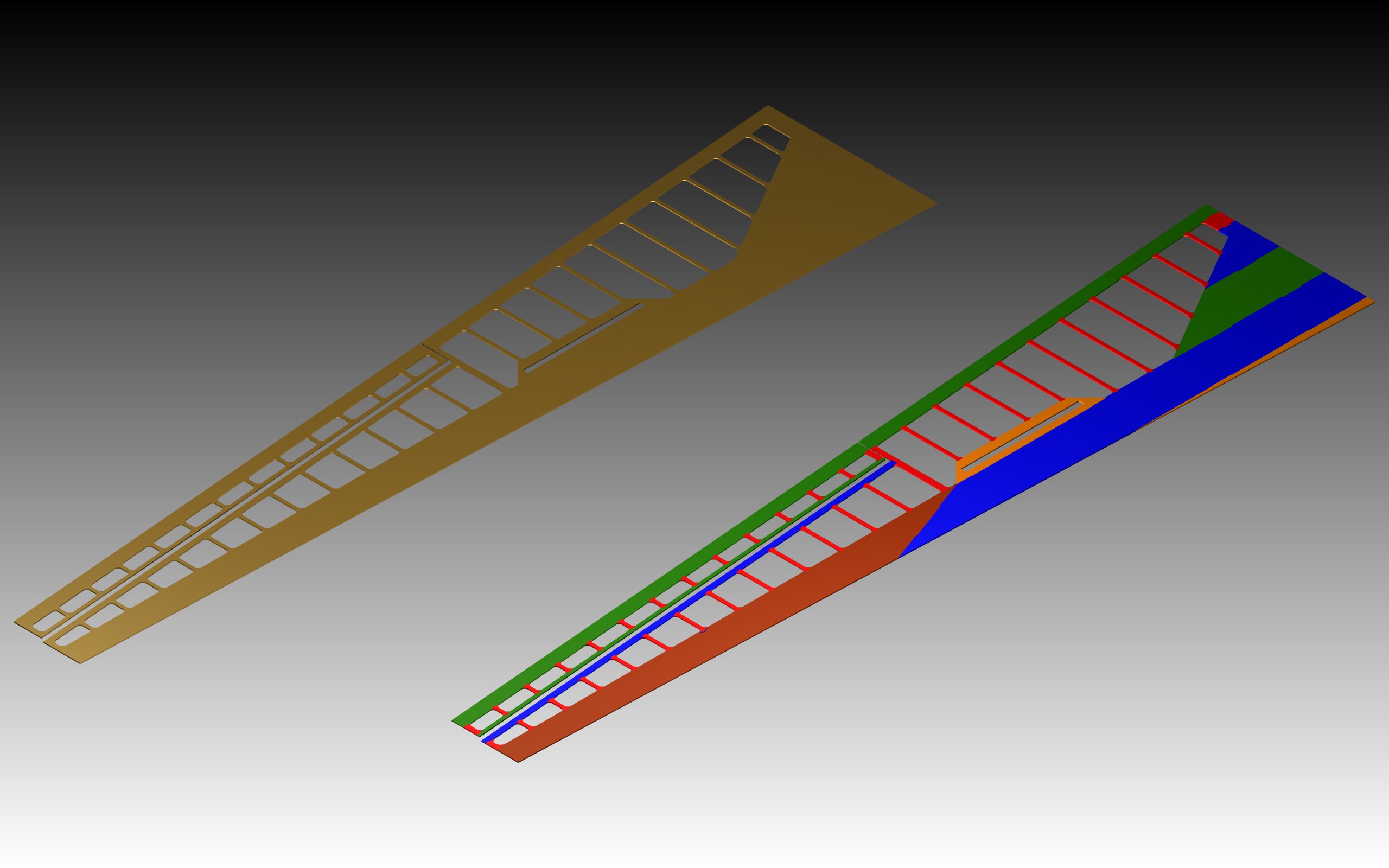

Przezroczysty render to lofting z ustawieniem renderu jako przyciemniane szkło. TC nie oferuje rozwijania powierzchni. Dlatego pokrycie rysuję jako rysunek 2D i rozciągam do długosci profili mierząc ich obwiednię poleceniem Distance

Dorobiłem resztę detali.


Załączniki:
pokrycie mucha1.JPG
pokrycie mucha1.JPG [ 329.66 KiB | Przeglądany 9823 razy ]
Na górę
 Wyświetl profil

piter216
 Tytuł: Re: Mucha 100
Post: 1 kwie 2012, o 11:19
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście
Super to wygląda :D lepszego kita nie mógł bym sobie wymarzyć

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

slawekmod
 Tytuł: Re: Mucha 100
Post: 1 kwie 2012, o 11:40
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa

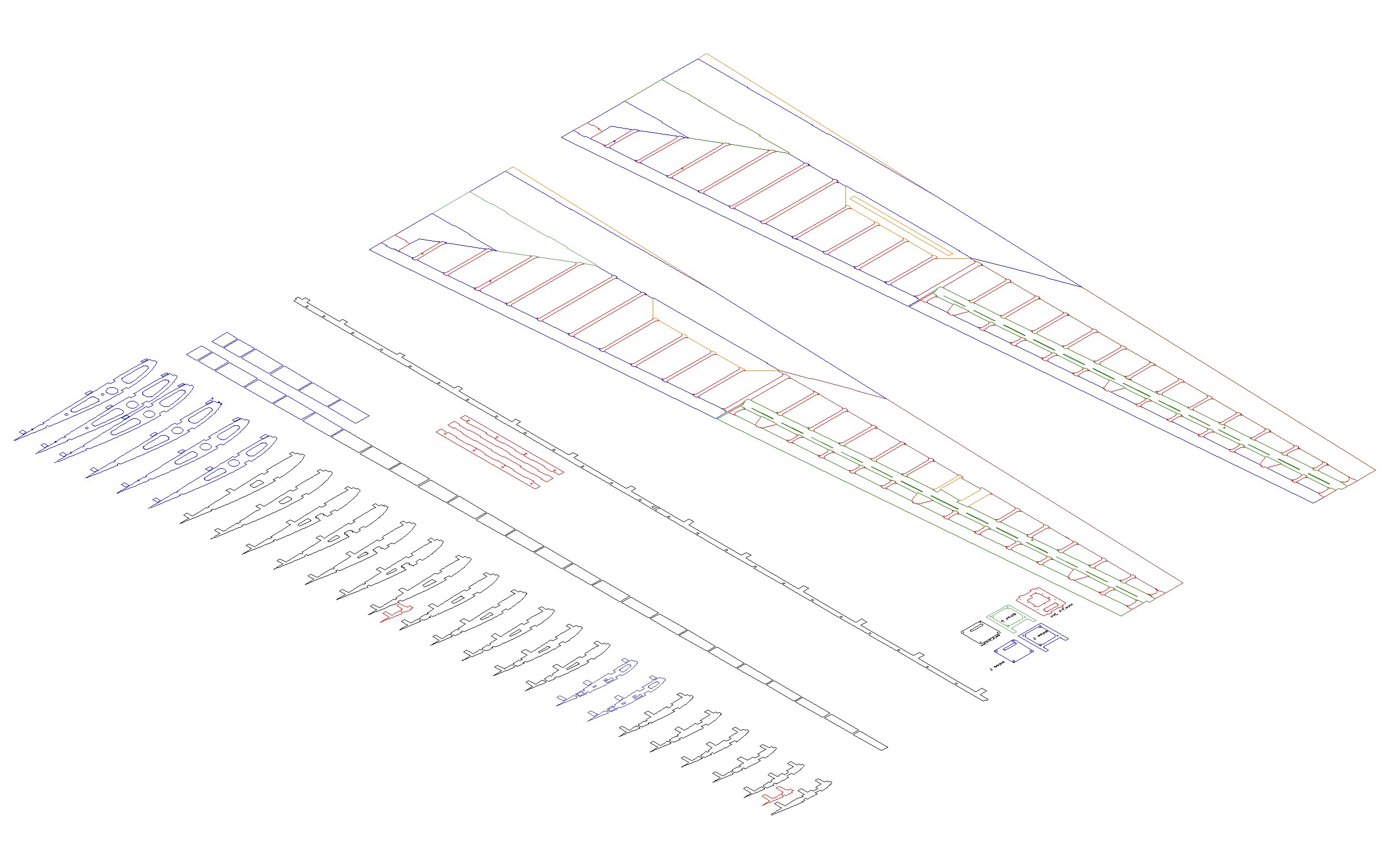

Dorysuję jeszcze spływ i natarcie lotek oraz wstawki do dźwigarków.


Załączniki:
pokrycie mucha2.JPG
pokrycie mucha2.JPG [ 460.1 KiB | Przeglądany 9818 razy ]
Na górę
 Wyświetl profil

piter216
 Tytuł: Re: Mucha 100
Post: 1 kwie 2012, o 11:45
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście
To zostało tylko poukładać na formatki i do cięcia :)

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

slawekmod
 Tytuł: Re: Mucha 100
Post: 1 kwie 2012, o 11:47
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa
W sumie to tak , jeszcze należy zrobić offsety ale w tym przypadku to dość proste
Na górę
 Wyświetl profil

slawekmod
 Tytuł: Re: Mucha 100
Post: 2 kwie 2012, o 19:37
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3021
Lokalizacja: Warszawa

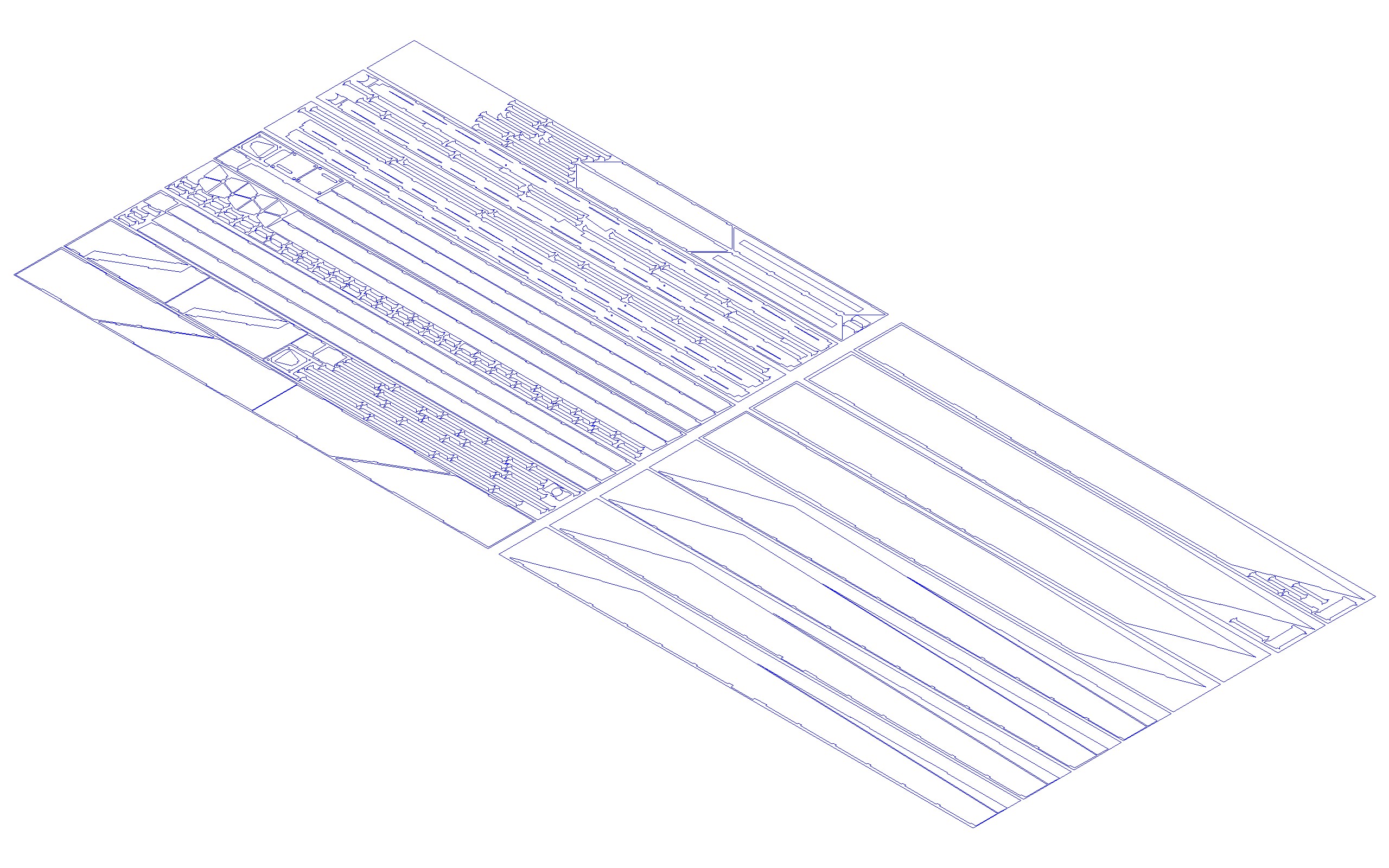

Formatki samego pokrycia- 16 desek balsy 2mm. Jak na rozpiętość 3700mm to i tak niewiele pożarło desek.


Załączniki:
formatki balsa 2 mucha bez offsetow i mostkow.JPG
formatki balsa 2 mucha bez offsetow i mostkow.JPG [ 753.15 KiB | Przeglądany 9787 razy ]
Na górę
 Wyświetl profil

piter216
 Tytuł: Re: Mucha 100
Post: 2 kwie 2012, o 19:53
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście
To już mniej więcej będziemy wiedzieć ile materiałów potrzebych będzie na skrzydła Bociana ;)

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil
