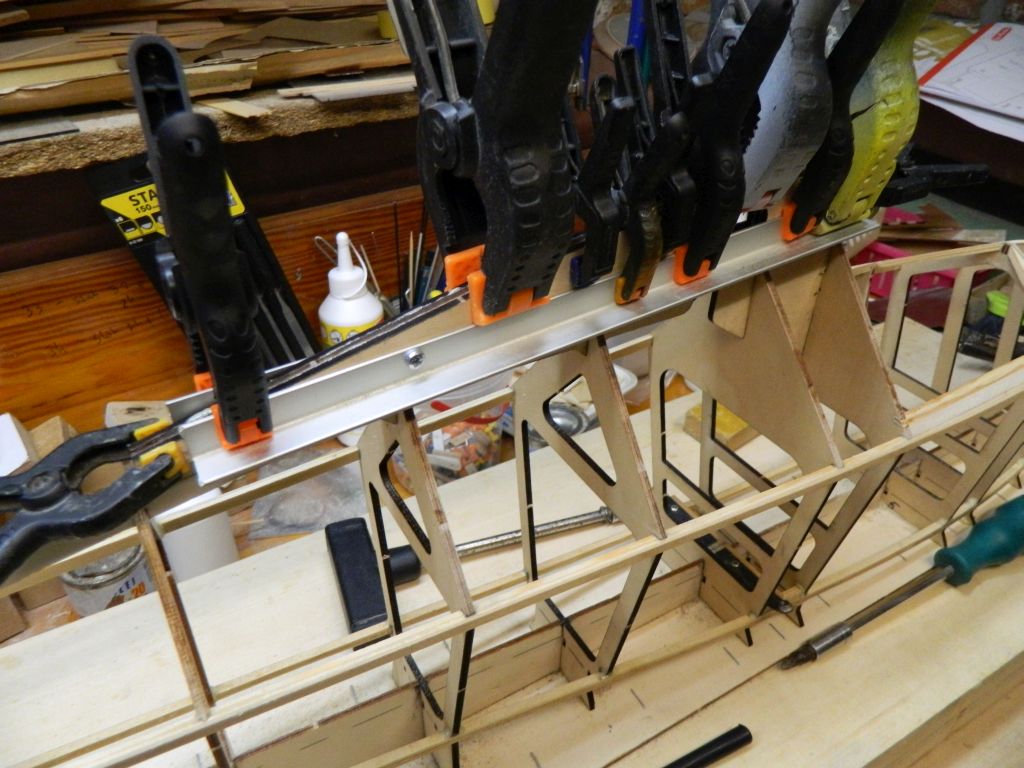

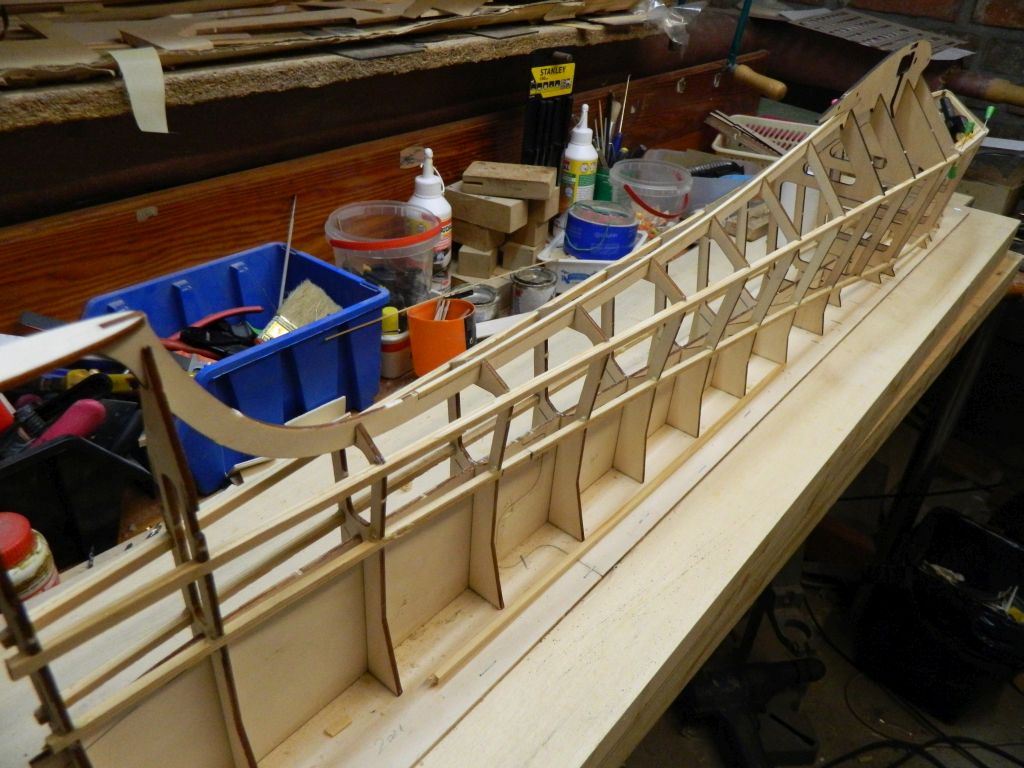

Wklejone dolne podłużnice. Zamieniłem dwie listewki w lameli 5x2 na 4x2. Taka mała rada z mojej strony, należy lekko iglakiem zeskosować wpusty na podłużnice we wręgach, szczególnie w przedniej części kadłuba. Została odcięta poprzeczka na 5 wrędze, góra przodu wyszlifowana do obrysu wręg, zabrałem się za obramowanie kabiny. Wypełnienie z balsy po to aby lepiej się szlifowało.
Zasadniczo pierwsza faza budowy kadłuba zakończona. Czekam na wycięte blaszki żeby zrobić mocowanie zastrzału.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

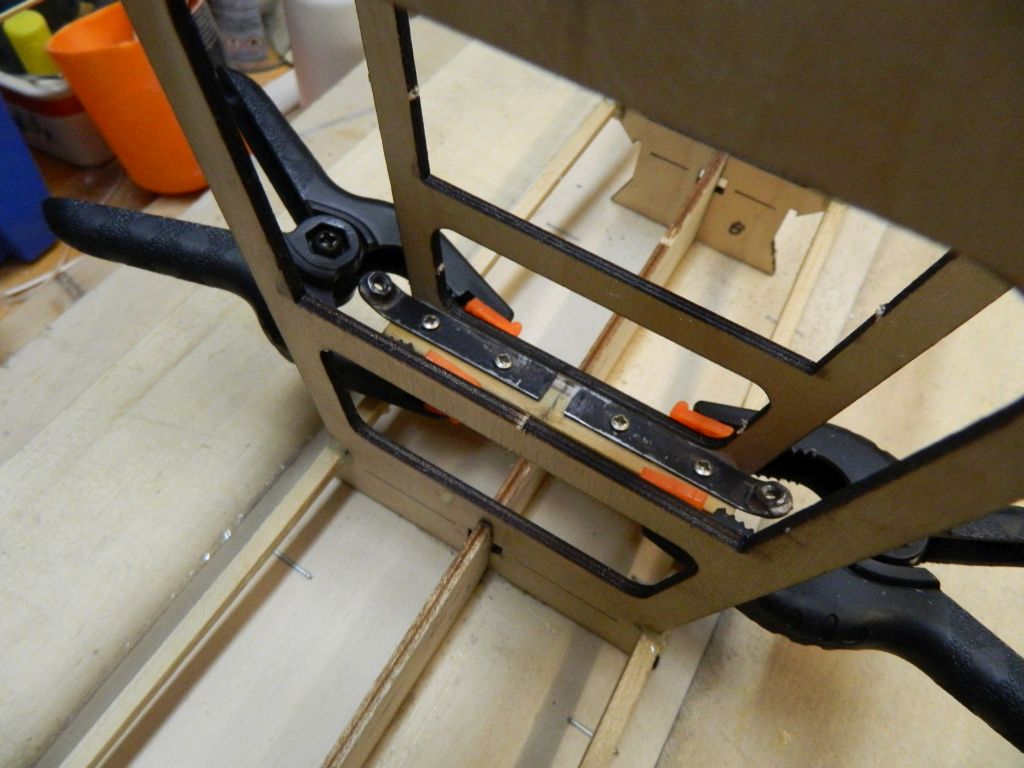

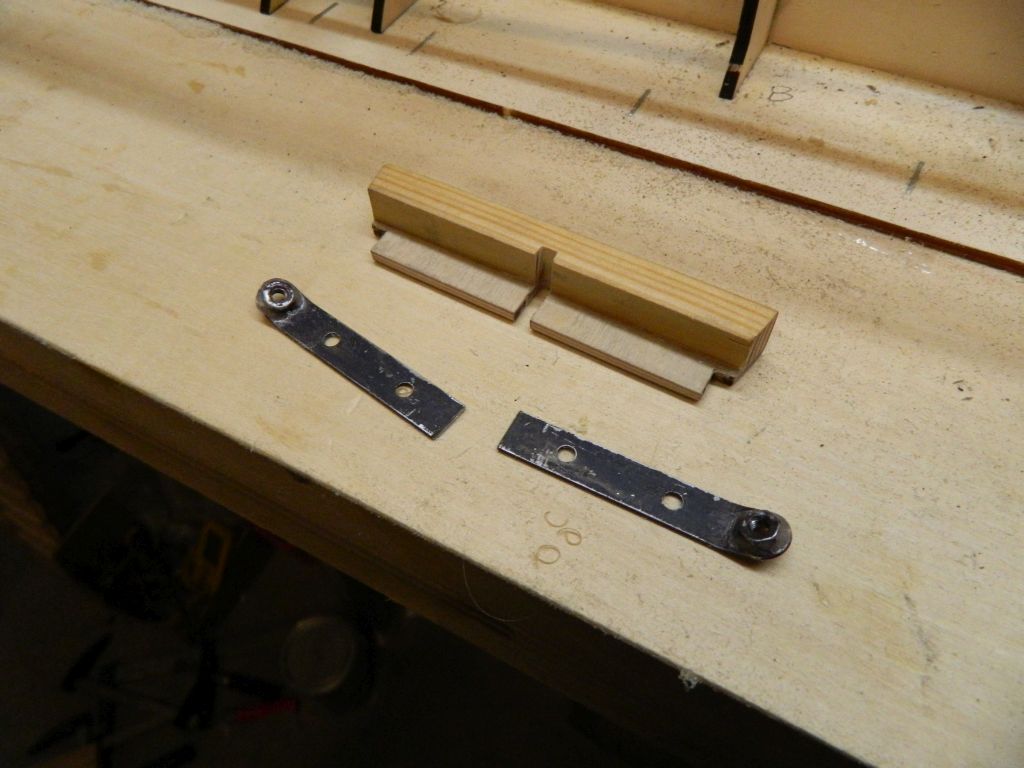

Laser powycinał części metalowe, można się brać za mocowanie zastrzałów w kadłubie. Niestety, kiszek ciąg dalszy . Element metalowy który miał być w jednym kawałku należy przeciąć na pół i przykręcając do podstawy - część sklejkowa jest na formatce, doklejamy do niej kawałek listwy sosnowej 8x8 - odsunąć o ok 3 mm z każdej strony od siebie. Po prostu w pierwotnej wersji nie ma miejsca na końcówkę zastrzału. Tego nie zmienię, na razie przynajmniej, wycięte jest 5 kompletów blach. Nie ma to wpływu na wytrzymałość, ale bez cięcia było by "elegancko" . Przykręcone wkrętami do drewna 2x10. Wszystko razem przyklejamy do przodu wręgi nr 7.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

"Sroka to przeklęty szybowiec, wisi nad nią jakieś fatum". Takie słowa usłyszałem od autora modelu większej Sroczki - zdjęcia we wątku obok - gdy zabierałem się za swoją. Byłem pewny, że nie, ale jednak tak. Oczywiście pominę tutaj moje błędne założenia i babole, wiadomo że są, co coś ruszę to muszę zmieniać przerabiać.

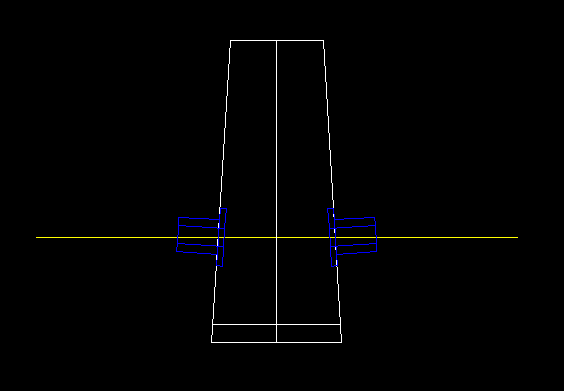

Pokazywałem wcześniej zawieszenie i napęd steru wysokości. Idzie do "kosza" . Tuleje nie sprawdzają się . Kadłub w tym miejscu z widoku z góry ma skos, tuleje też wchodzą w boczki pod kątem. Daje to duże opory obrotu, a wklejenie prostopadle do osi szybowca wygląda obleśnie i może popsuć osiowość usterzenia. Szkic chyba wszystko wyjaśnia. Zastanawiałem się długo jak wybrnąć z kłopotu. Najmniejszą karą za to niedopatrzenie wydawało mi się być wycięcie nowych boczków sklejkowych i zrobienie całego zawieszenia jak w ADW-1m. Przerobiłem plik i rano udałem się do sąsiada na laser.

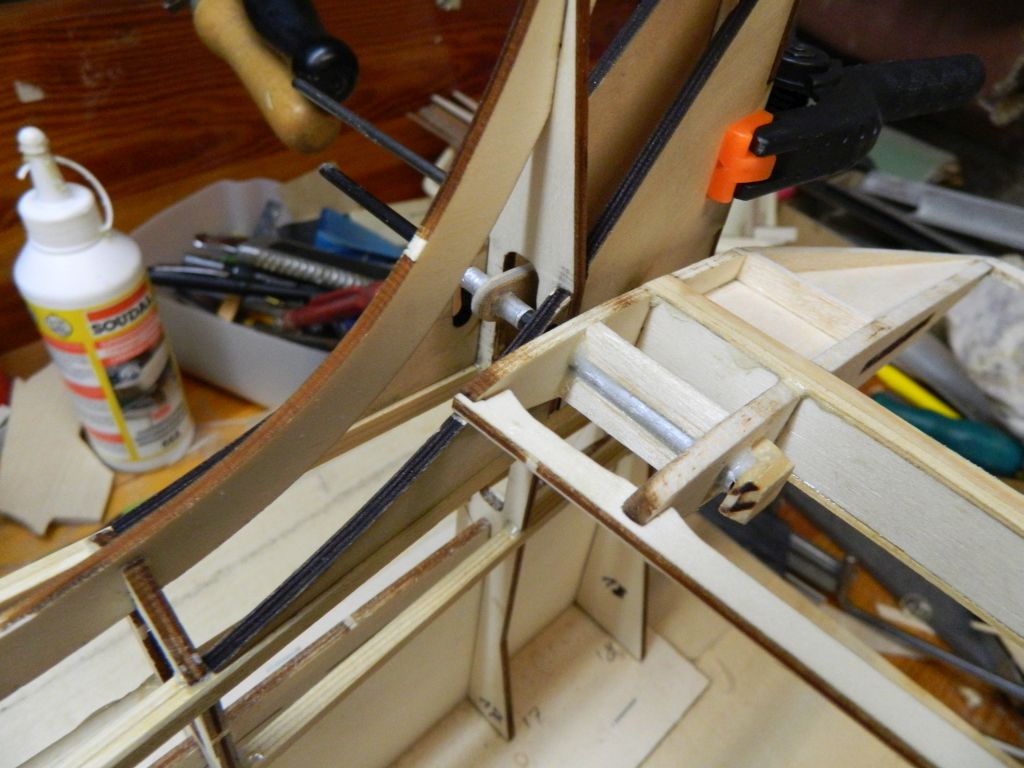

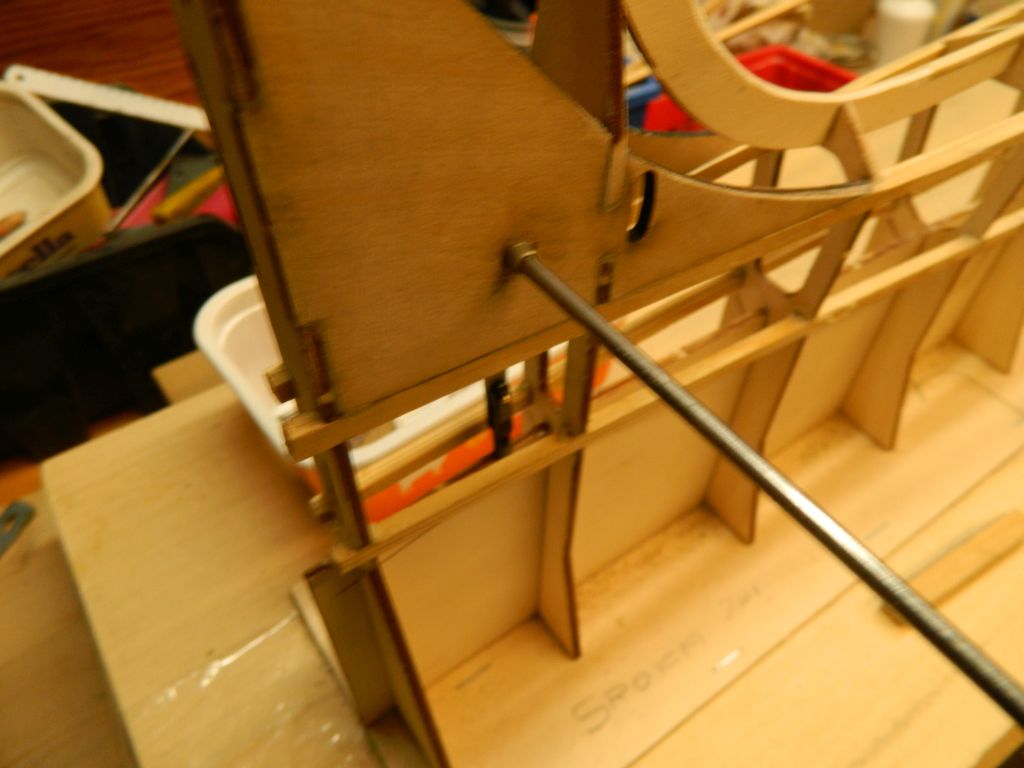

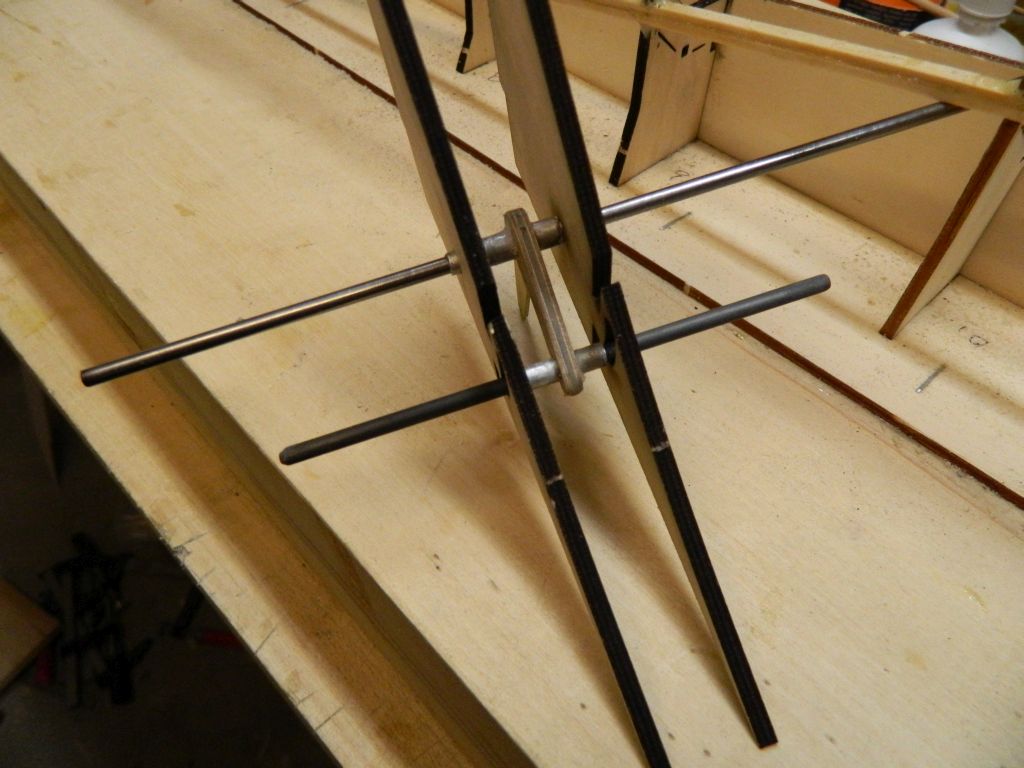

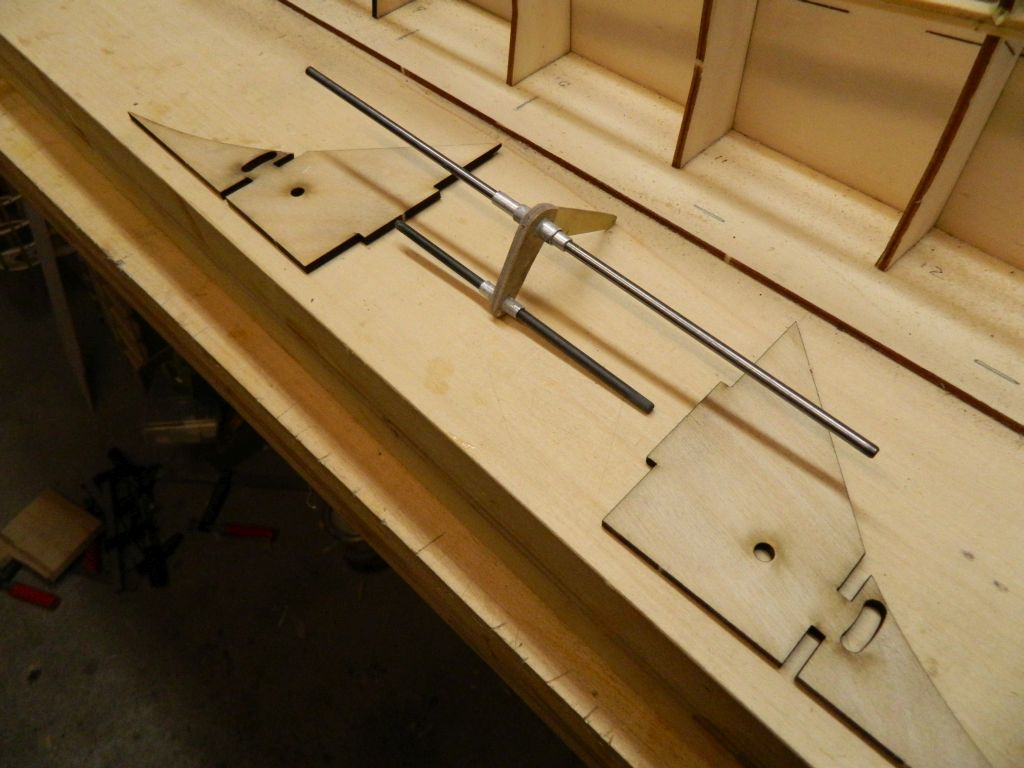

Nowe boczki, nowy orczyk i zaczyna grać . Osią obrotu orczyka jest rurka alu 4x3,1, wklejona w boczki. Przez nią przechodzi łącznik statecznika /stal fi 3mm/. Na niej obraca się orczyk, dokładniej rurka wklejona w orczyk, 5x4,1. Napęd steru realizowany jest przez rurkę 4x3.1 w orczyku i pręt węglowy 3 mm. Nowy orczyk z laminatu 1 mm oklejony u góry skl 1 mm.
No cóż, co mnie jeszcze czeka? Nie wiem. Tak czy inaczej opisane zmiany są wprowadzone w formatkach, jest również nowy orczyk ze sklejki 2 mm, poprawiony.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

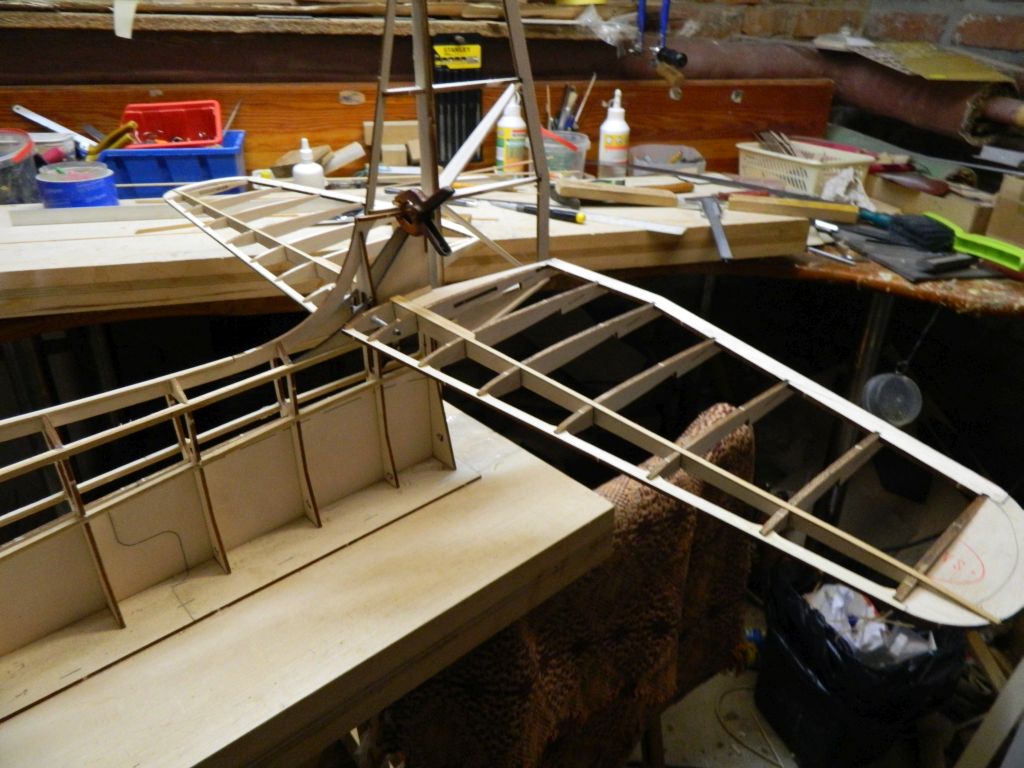

Żadnych nowości dzisiaj . Zmontowałem drugą połówkę poziomego, żeby wszystko sprawdzić przed zamykaniem kadłuba. Mechanizm napędu statecznika chodzi płynnie, aczkolwiek z delikatnym oporem, bez luzów. Nic nie zawadza. No teraz trzeba to wszystko skleić, podłączyć napęd, popychacz, podobnie ze sterem kierunku. Jest kawał poziomego , ale tutaj nic nie da się zmienić.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

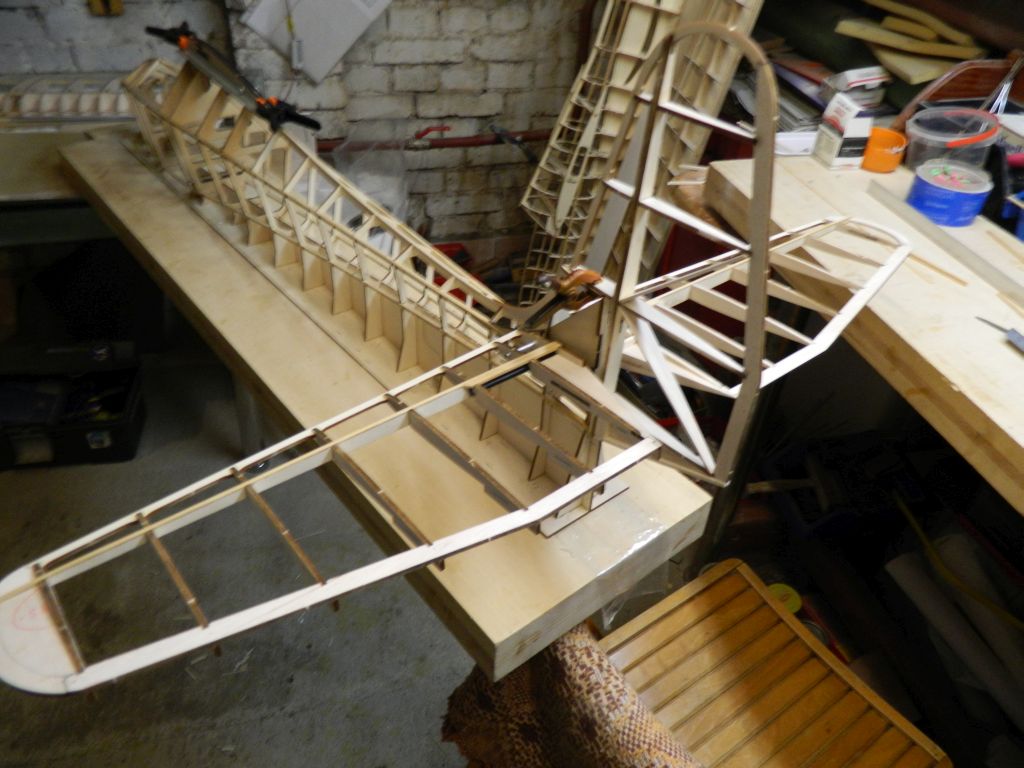

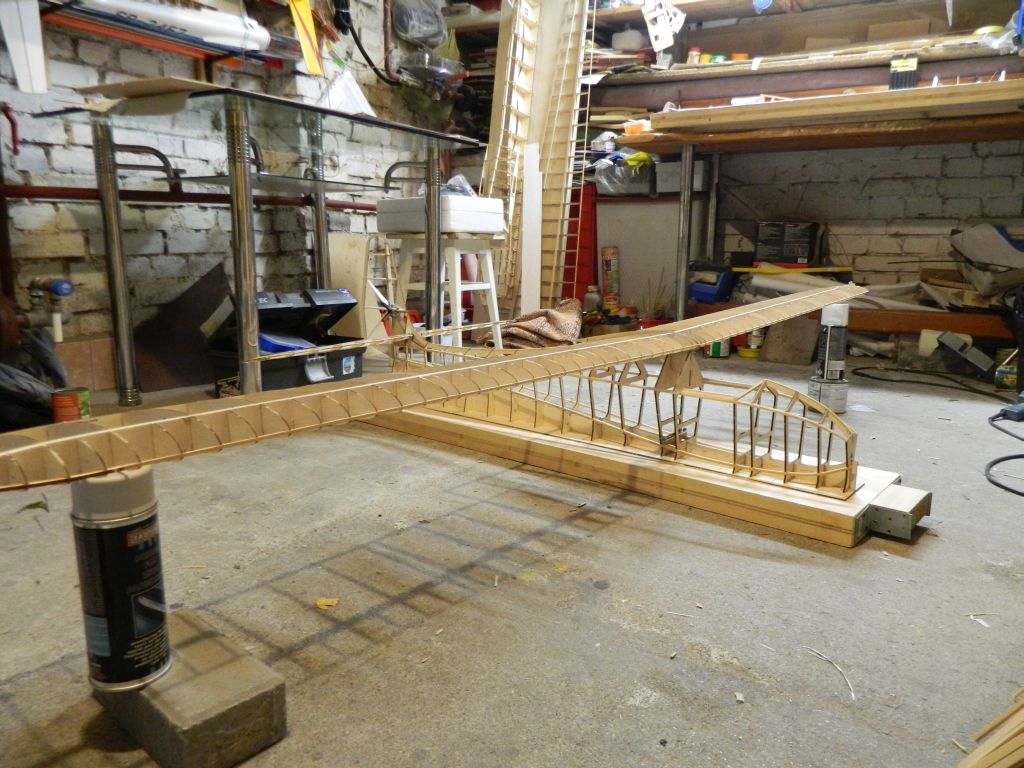

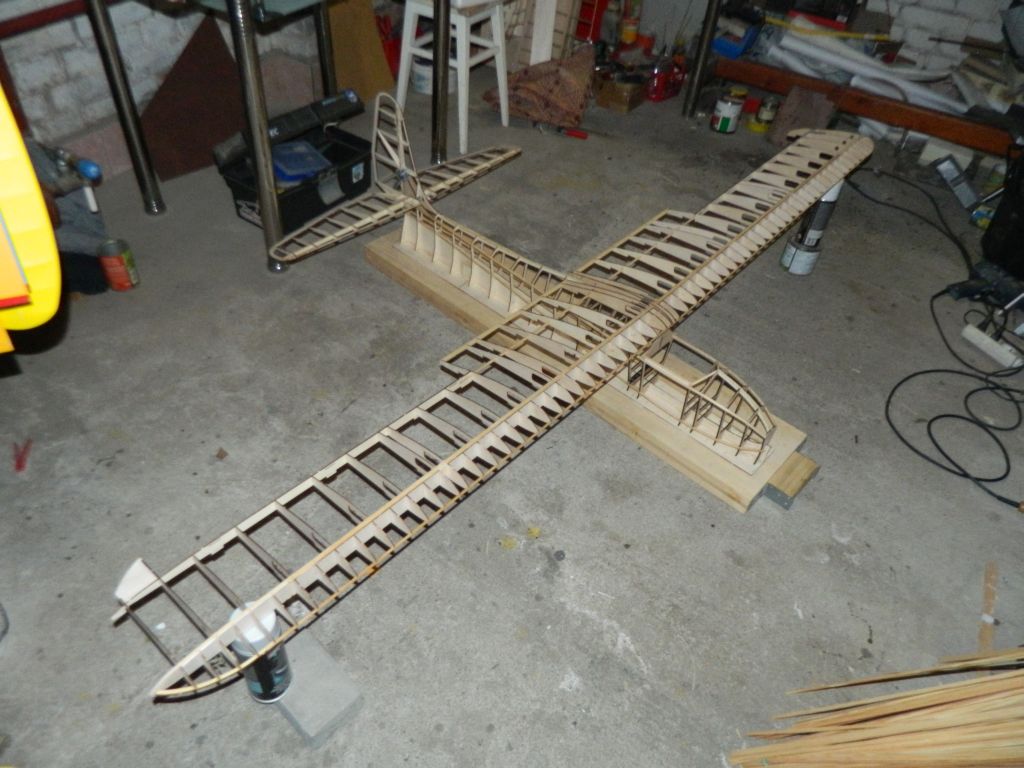

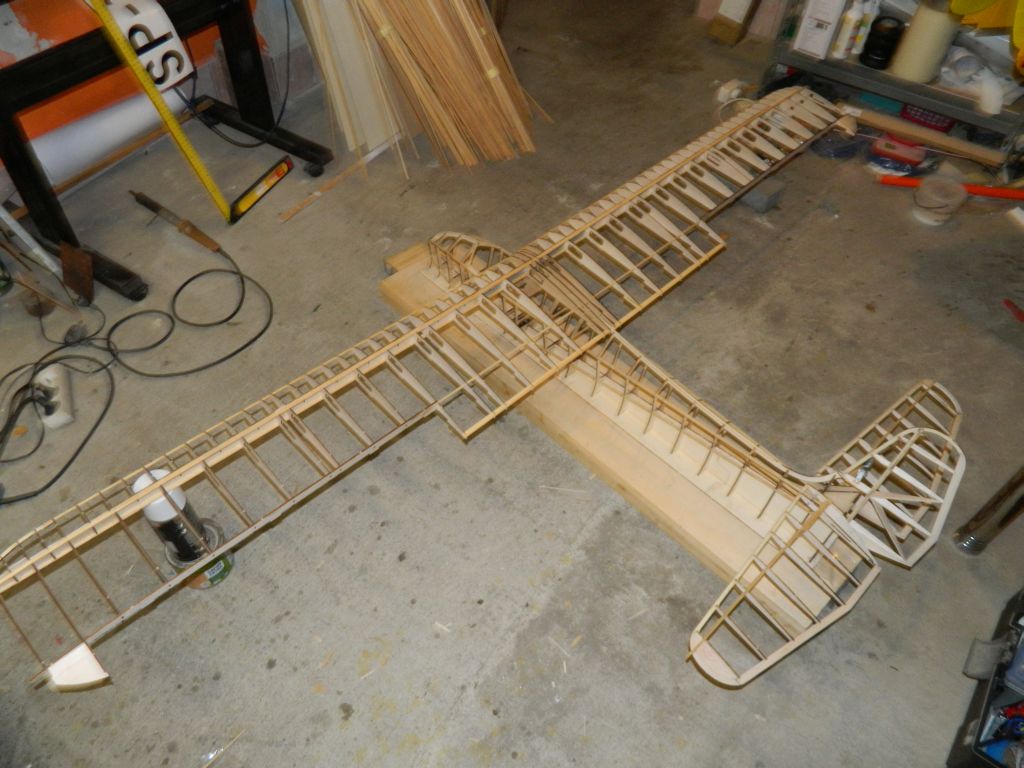

Sobota i niedziela to składanie drugiego płacika. Pomimo, że kadłub na desce to można pokusić się o małą wizualizację .

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Wracam do "prozy" budowania modelu .

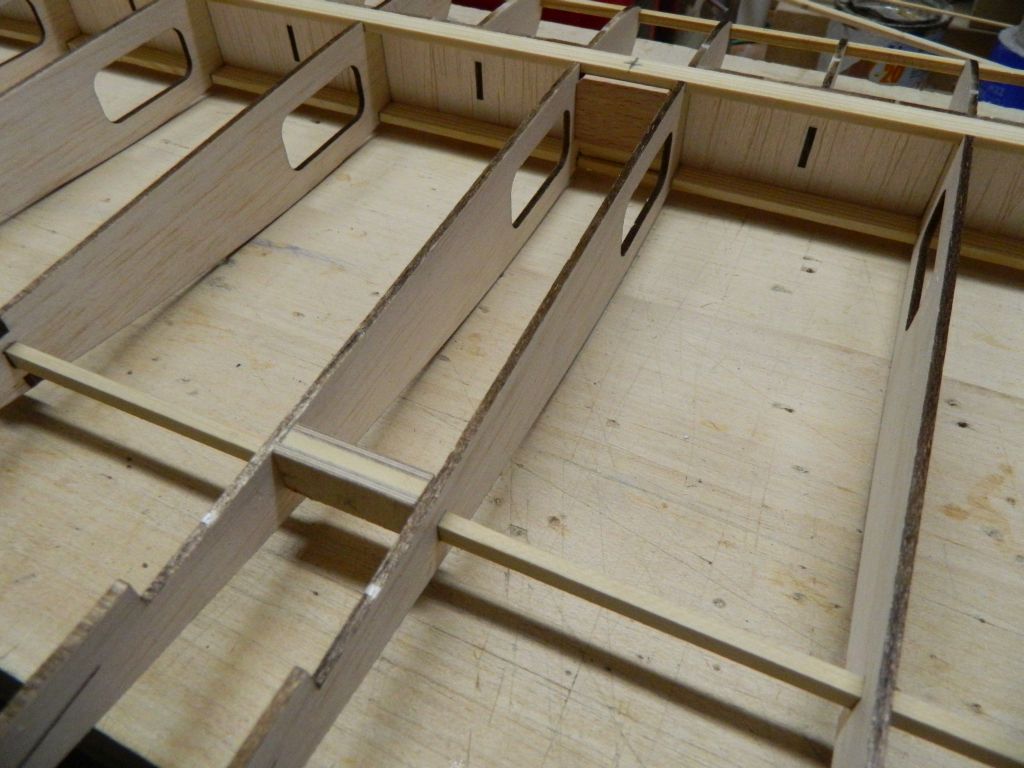

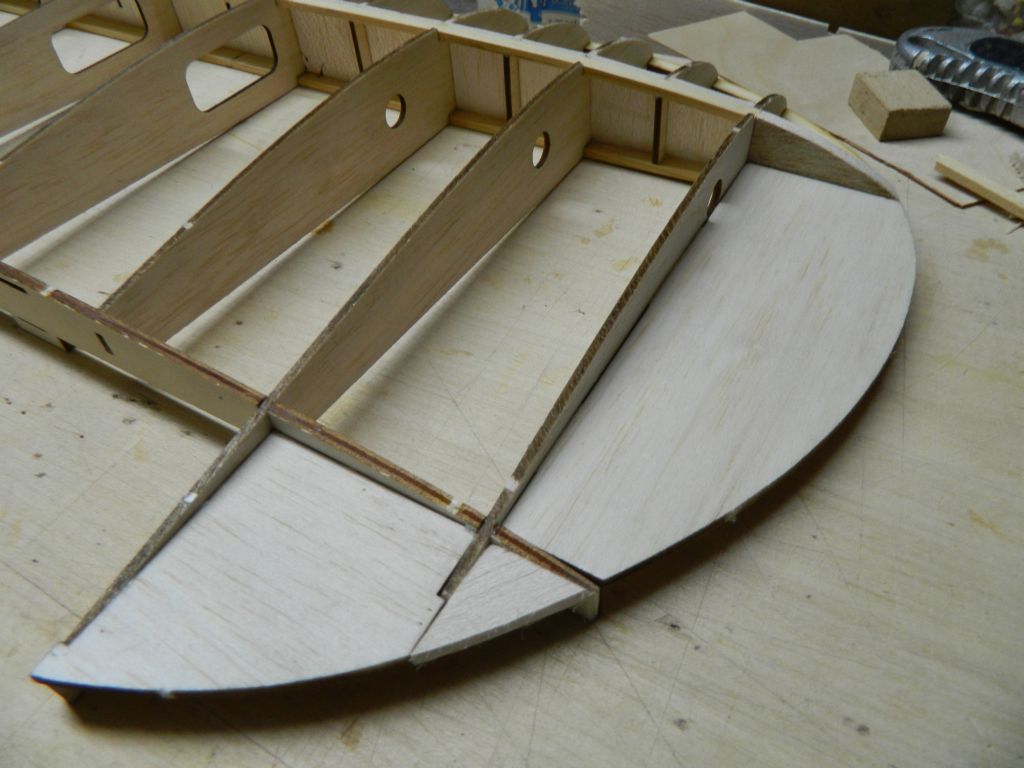

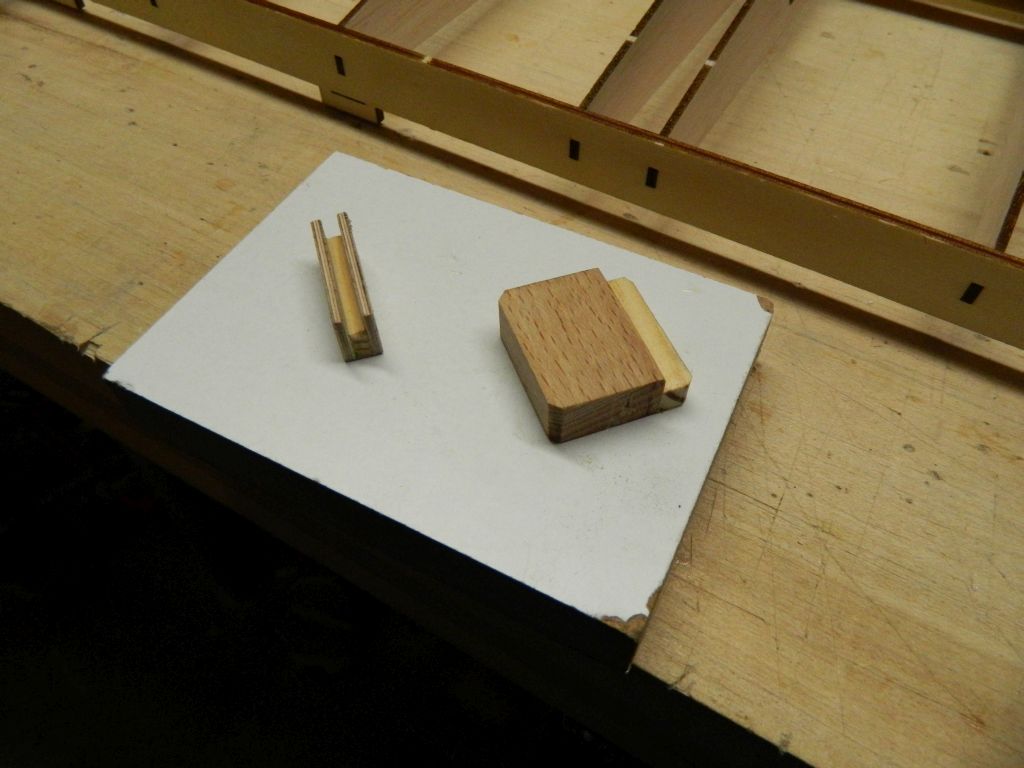

Mocowanie zastrzałów w płacie . Ten element nie został w czasie projektowania przemyślany, jest tylko miejsce na takowe. Rozstaw końcówek zastrzałów wynosi dokładnie 142,5 mm, to jest tyle ile między środkiem dźwigara głównego i pomocniczego. Każdy może zrobić to po swojemu, ja zrobię tak jak na zdjęciach. Między pasy dźwigara głównego wklejam kawałek klocka bukowego, a na dźwigarek pomocniczy listewkę sosnową 8x3 oklejoną sklejką 2 mm. Taki ceownik przyklejam do dźwigarka. Mocowanie zastrzałów wkrętami do w/w wstawek. Pracuję również nad końcówką płata.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

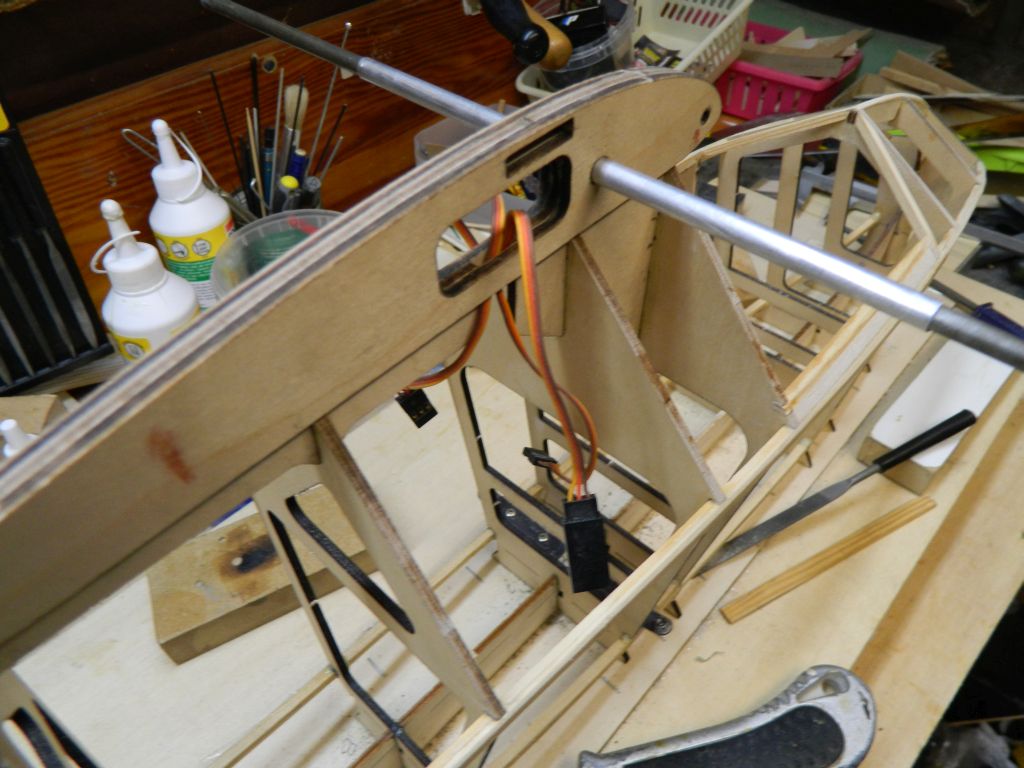

Dzisiaj najważniejsze klejenie, najważniejsze moim zdaniem. Nasada płata, piramidka, przyklejenie dwóch żeber ze sklejki 3 mm i przyklejenie obsady statecznika poziomego.
W przypadku piramidki, w czasie rysowania dodałem dodatkowe dwa otwory fi 3 mm, blisko natarcia i spływu. To w celu dodatkowej stabilizacji klejenia. Obsada poziomego, tutaj przyklejamy jak wychodzi, kontrolujemy tylko równoległość do podłużnic górnych kadłuba. Wcześniej wkładamy orczyk napędu poziomego, po przyklejeniu będzie to raczej niemożliwe. Po wyschnięciu kleju /66A/, wkleiłem na epoksyd rurkę, oś obrotu poziomego. Sprawdziłem również osiowość mocowań. Sprawdziłem też otwór na przedłużacze, jest ok.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

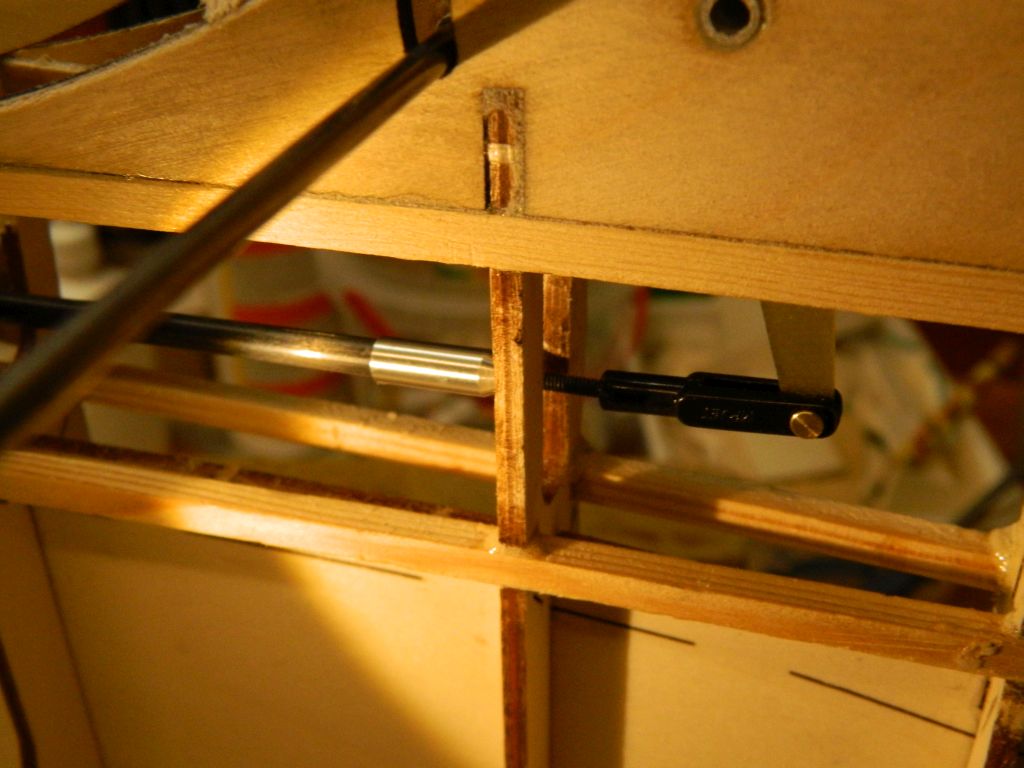

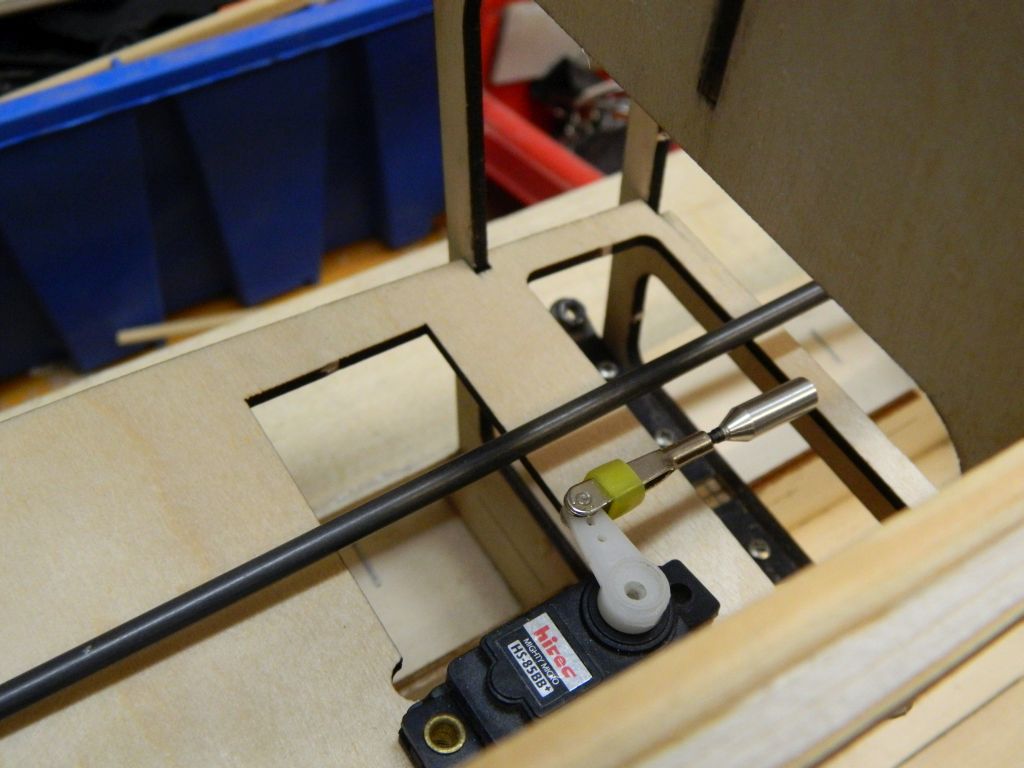

Była mała przerwa w relacji, ale nie dlatego że nic się nie działo, ale dlatego że powoli wchodzę w etap chyba najważniejszy, który będzie w decydujący sposób wpływał na wygląd modelu, oklejanie sklejką kadłuba. Kilka ostatnich dni spędziłem na zaplanowaniu, powiedzmy, linii podziału brytów na kadłubie. Konsultowałem się z kolegą od "dużej Sroki", długo analizowałem zdjęcia. Ogólnie nie ma jednakowego podziału. W przypadku kadłuba są wyraźne różnice między egzemplarzami, tutaj wspólnie się zgodziliśmy. Jednak schemat jest zauważalny. No cóż. Trochę ze zdjęć, trochę po modelarsku, taka moja decyzja. Aby zacząć oklejać muszę zaplanować i wykonać napędy sterów. Ster wysokości napędzany będzie popychaczem z rurki węglowej 4 mm, odpowiednie regulacje i snapy na obu końcach. Ster kierunku, linkami. Czyli proza modelarska.

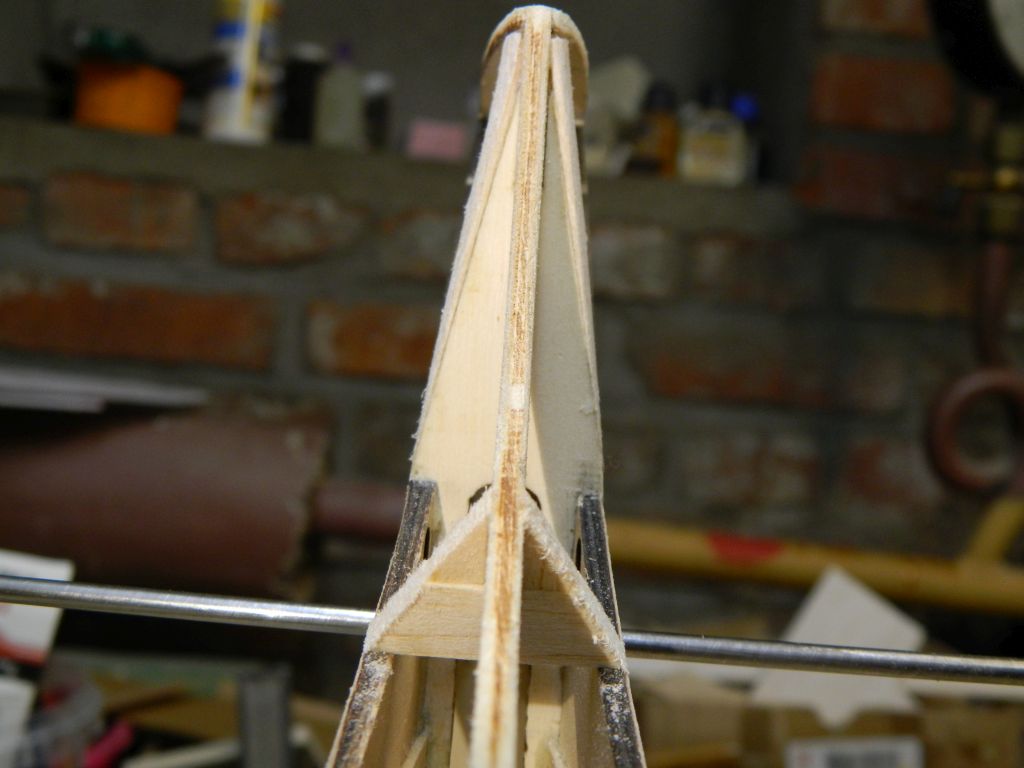

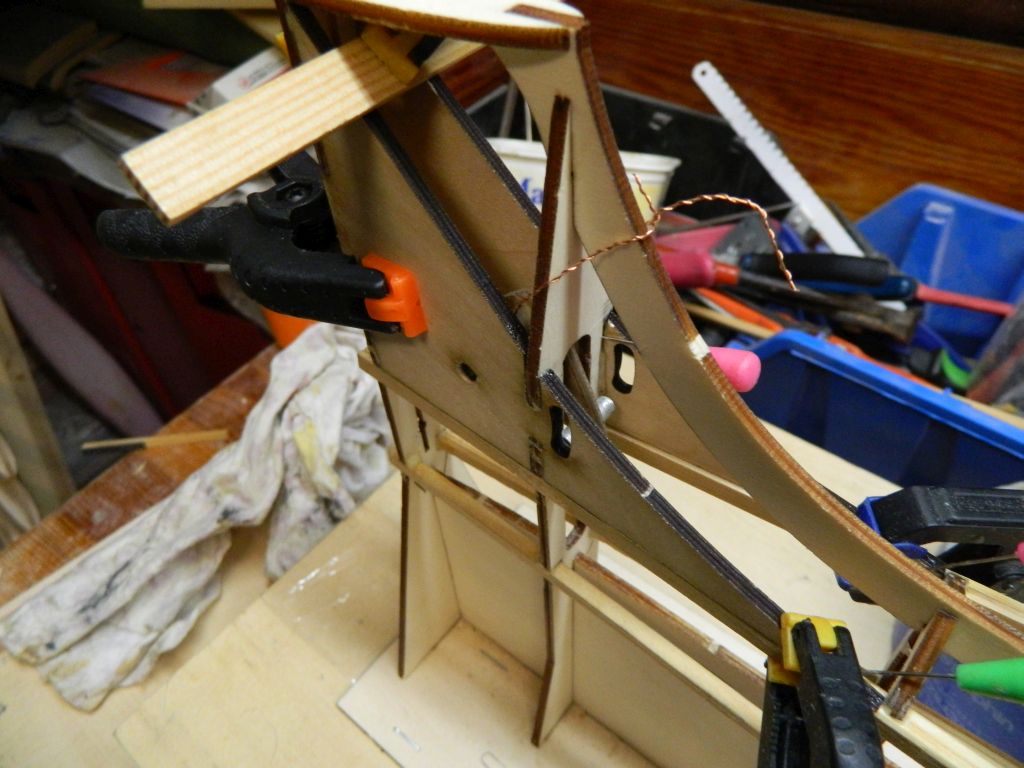

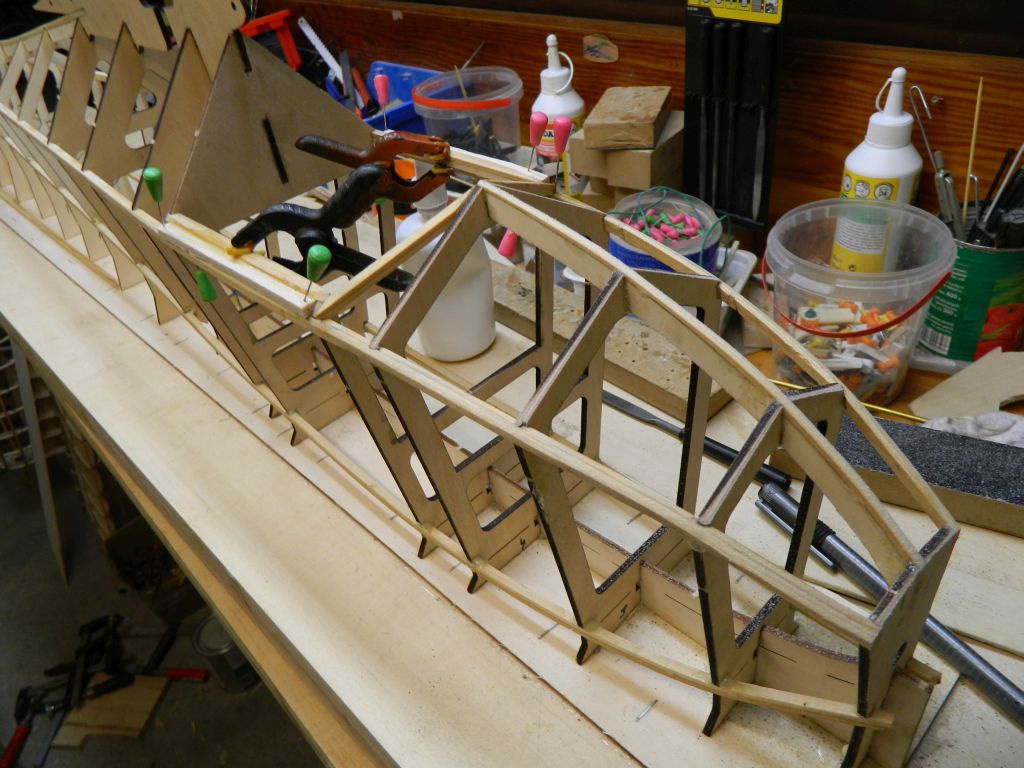

Kolejny element do poprawki . Przedostatnia wręga za ostro schodzi się ku górze, widoczne na fotkach naklejone paski balsy. Zmienię to formatkach. Trójkątne wzmocnienie na podłużnicy przed statecznikiem po to aby można było szlifować. Bez tego podczas szlifowania odcinek balsosklejki wyginał się niebezpiecznie.
Już wiem . Sroka nie jest "prostym" szybowcem do zbudowania, każdy etap to kolejne wyzwania, zmiany, przeróbki, ale to chyba jest najbardziej wciągające w takich modelach .
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

"Przeklęta" to dobre słowo, coraz bardziej zaczyna pasować do NIEJ ten przymiotnik .

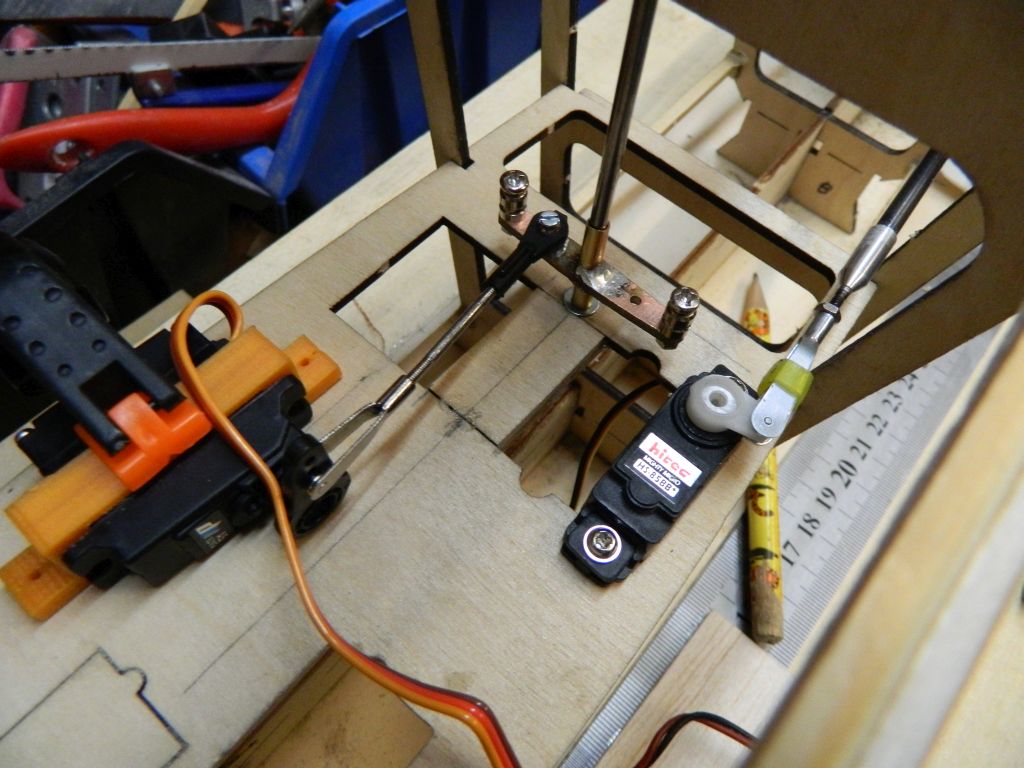

Plan był prosty. W czasie projektowania przewidziałem miejsce do zamontowania serw. No "bajka" . Myślałem, że model w sumie mały, pojadę bowdenami, a nawet jak bym chciał dać linki na ster kierunku, to spoko, kupa miejsca w kabinie, miodzio . W tzw "międzyczasie" pojawił się popychacz sw. Działa super, bez uwag . Ale jakoś podłączenie sk, linek, bezpośrednio do serwa nie leżało mi, wykonałem odpowiedni orczyk, napęd pośredni. Na razie ok. Postanowiłem zastosować rozwiązanie z któregoś "oldka", czyli linki wpięte w drucik od bowdena, oczka, te zaś w beczułki na orczyku serwa. Moim zdaniem rozwiązanie dobre i świetnie sprawdza się podczas regulacji. Nie trzeba kręcić regulacjami na snapach. Montuję to wszystko w kadłubie i kicha . Orczyk pośredni /te beczułki/ koliduje z serwem od sw. Totalne przemeblowanie kabiny. Na zdjęciach widać sposób w jaki to rozwiązałem . Czekam teraz na wycięte orczyki do sk i próbuję go uruchomić, chociaż podejrzewam, że znów coś będzie do przerobienia .

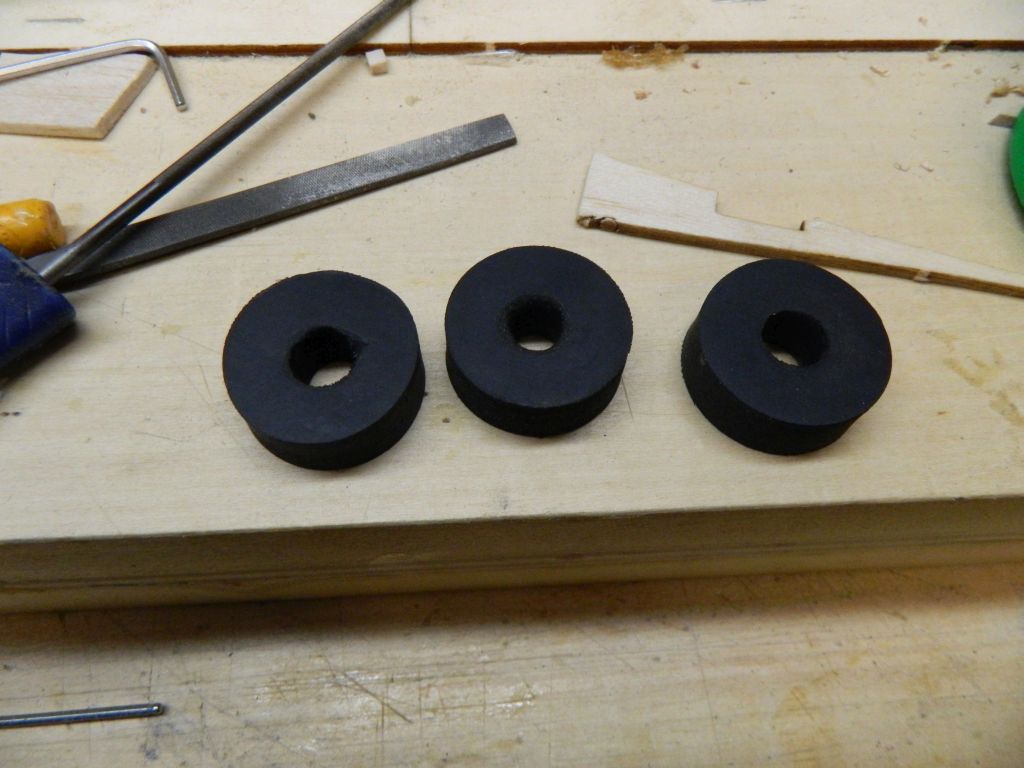

Aby troszeczkę poprawić sobie humor produkuję gumowe amortyzatory do płozy. Gumę kupiłem na alle coś tam, grubość 10 mm. Wymiar krążka 30 mm zew, i 10 mm otwór.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

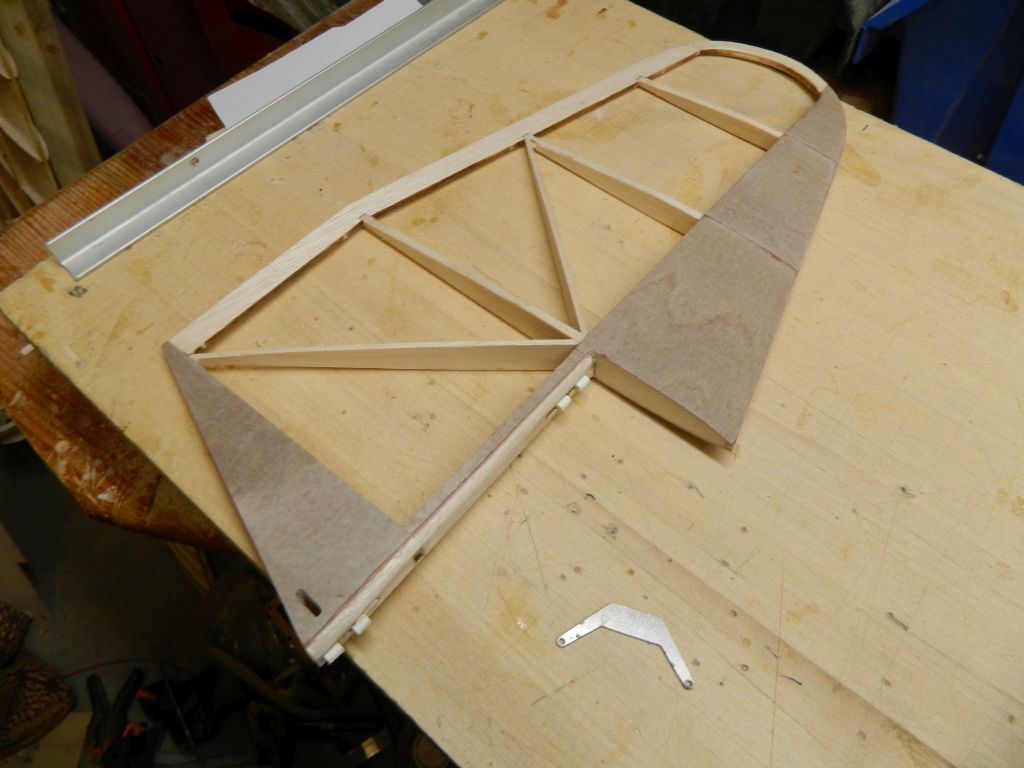

Zapoznaję się z "nowym" materiałem jak dla mnie, sklejką lotniczą 0,4 mm. Oczywiście wykorzystywałem ją w modelach, ale nigdy na powierzchniach obłych, z łukami. To mój poligon. Ster kierunku. Keson steru pokryłem w/w sklejką oddzielnie prawa-lewa strona, co uważam za mały błąd. Pokrycie sklejkowe przy natarciu trochę zapada się, zbyt mały łuk, tak podejrzewam. No trudno. To tylko sk . Poziomy i kesony płata na pewno zrobię z jednego kawałka, tzn bryt góra/dół. Sklejka klejona na fazę i klej pva. Podział pokrycia wypatrzony na zdjęciach.
