 Tytuł: Tzagi 1,6m
Post: 25 lis 2012, o 20:16
Offline
Modelarz
Awatar użytkownika

Rejestracja: 25 lip 2012, o 19:48
Posty: 17
Lokalizacja: Malbork
Witam, postanowiłem zbudować kolejne zagi i udokumentować to na forum w postaci zdjęć :-) .
Rozpiętość 1600mm, silnik NTM 35-36A 1400Kv 550W, lipo zippy 5Ah 3S 20C, śmigło składne 10x6, ESC HobbyKing'a 60A(ten w niebieskim termokurczu) i serwa tgy-9018mg.
Z wagą to będzie około 1300-1500g, obecnie z całym wyposażeniem wychodzi około 1250g.
Wzmocnienia to u góry listwa sosnowa 3x15, od dołu listwa sosnowa 5x5, natarcie i spływ wzmocnione płaskownikiem węglowym 1x4.
Fotki:

EDIT: Zdjęcia załadowane na serwer forumowy.


Załączniki:

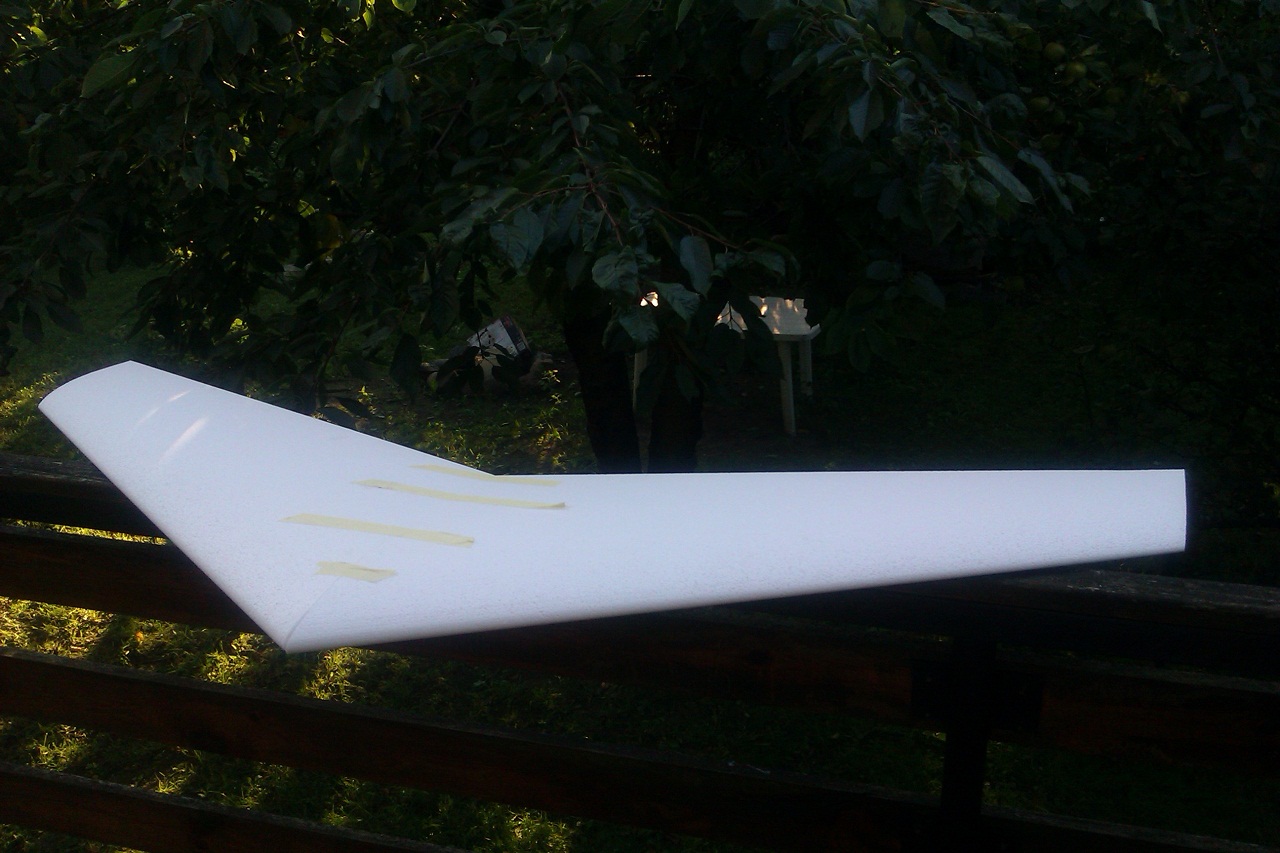

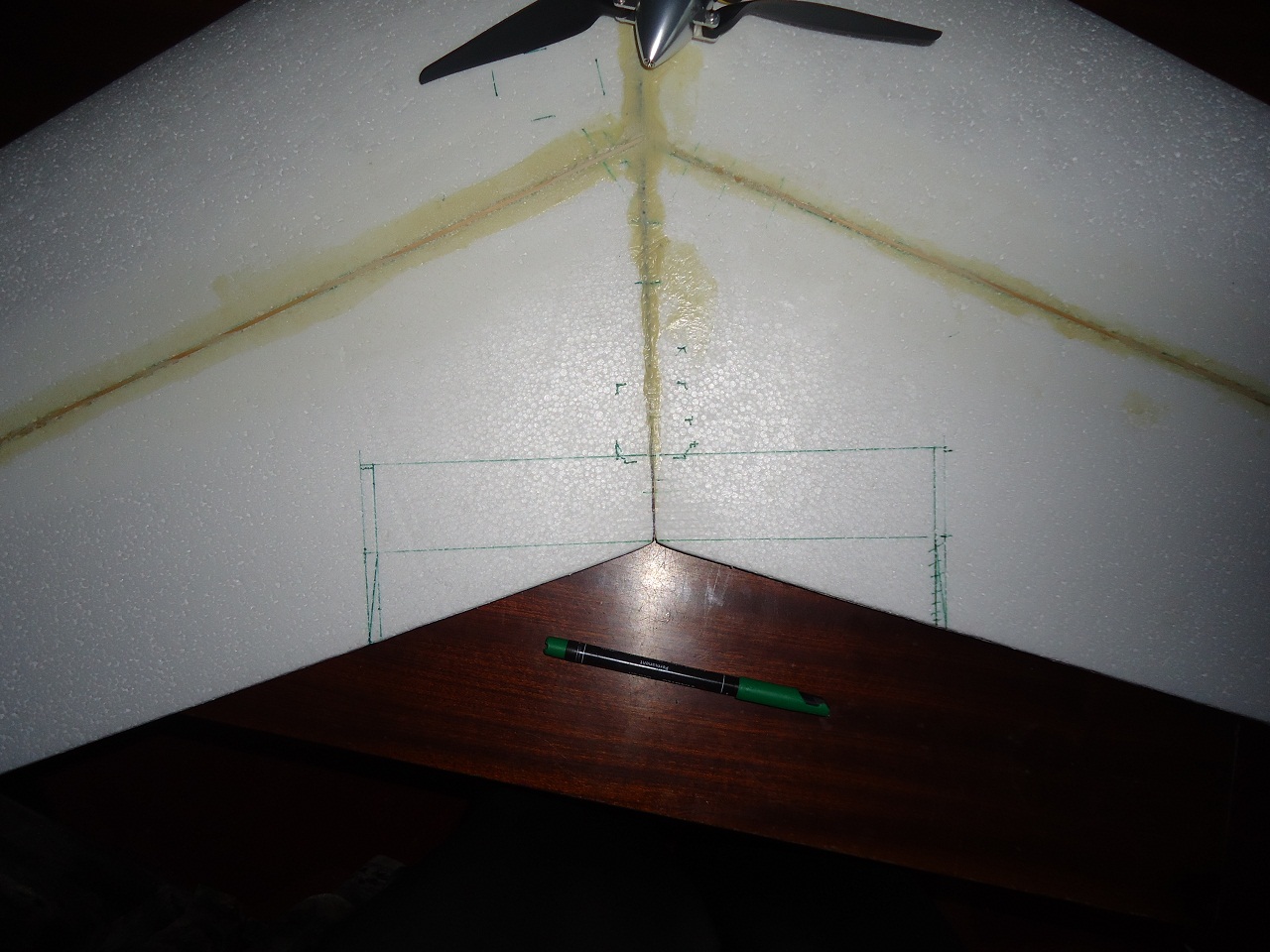

Komentarz: Rdzeń wycięty przez kolegę z innego forum
1edited.jpg [ 316.55 KiB | Przeglądany 6887 razy ]

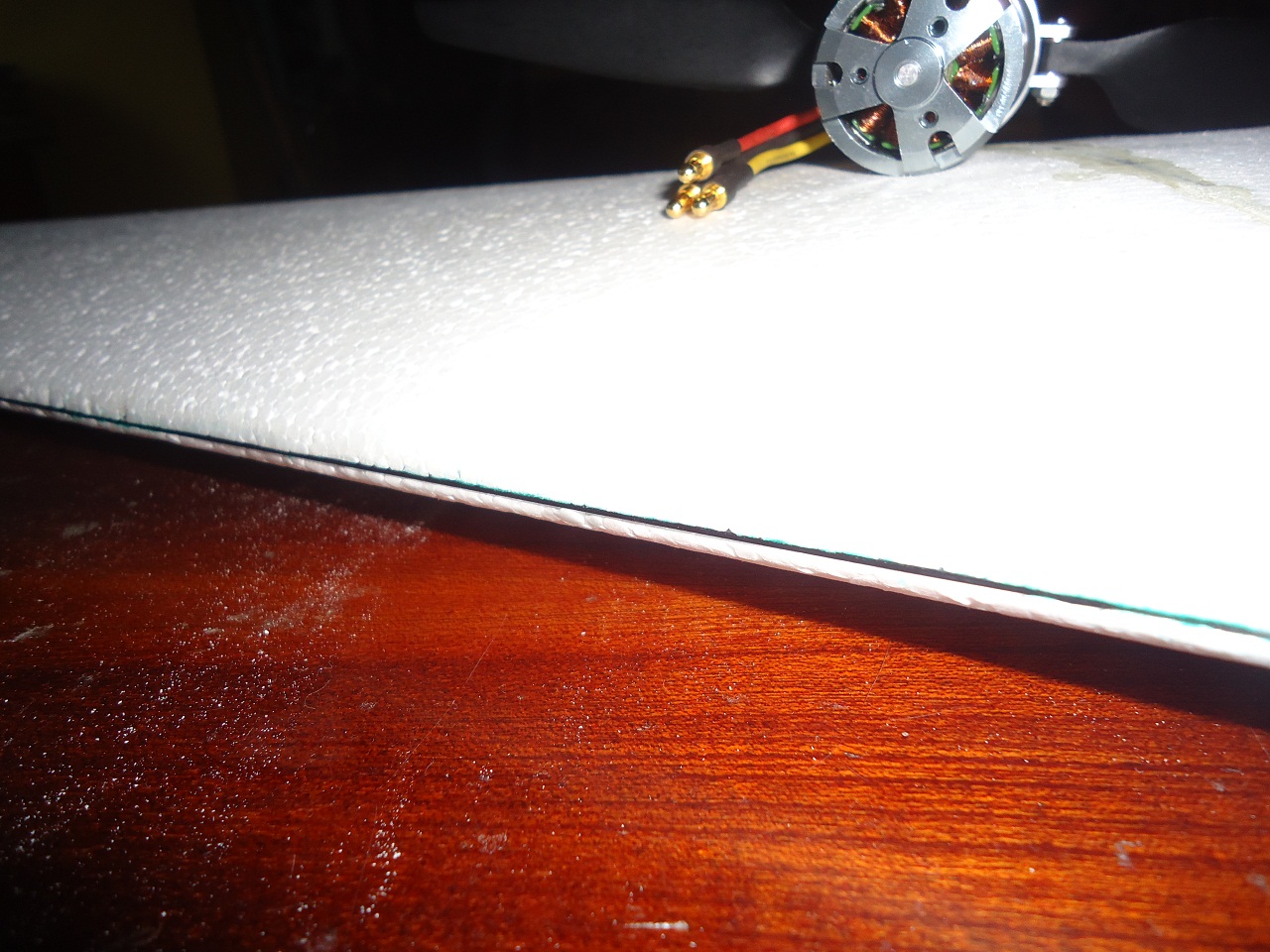

Komentarz: Wzmocnienie natarcia płaskownikiem węglowym 1x4 i wklejonym na CA Joker do styro
2edited.jpg [ 352.81 KiB | Przeglądany 6887 razy ]

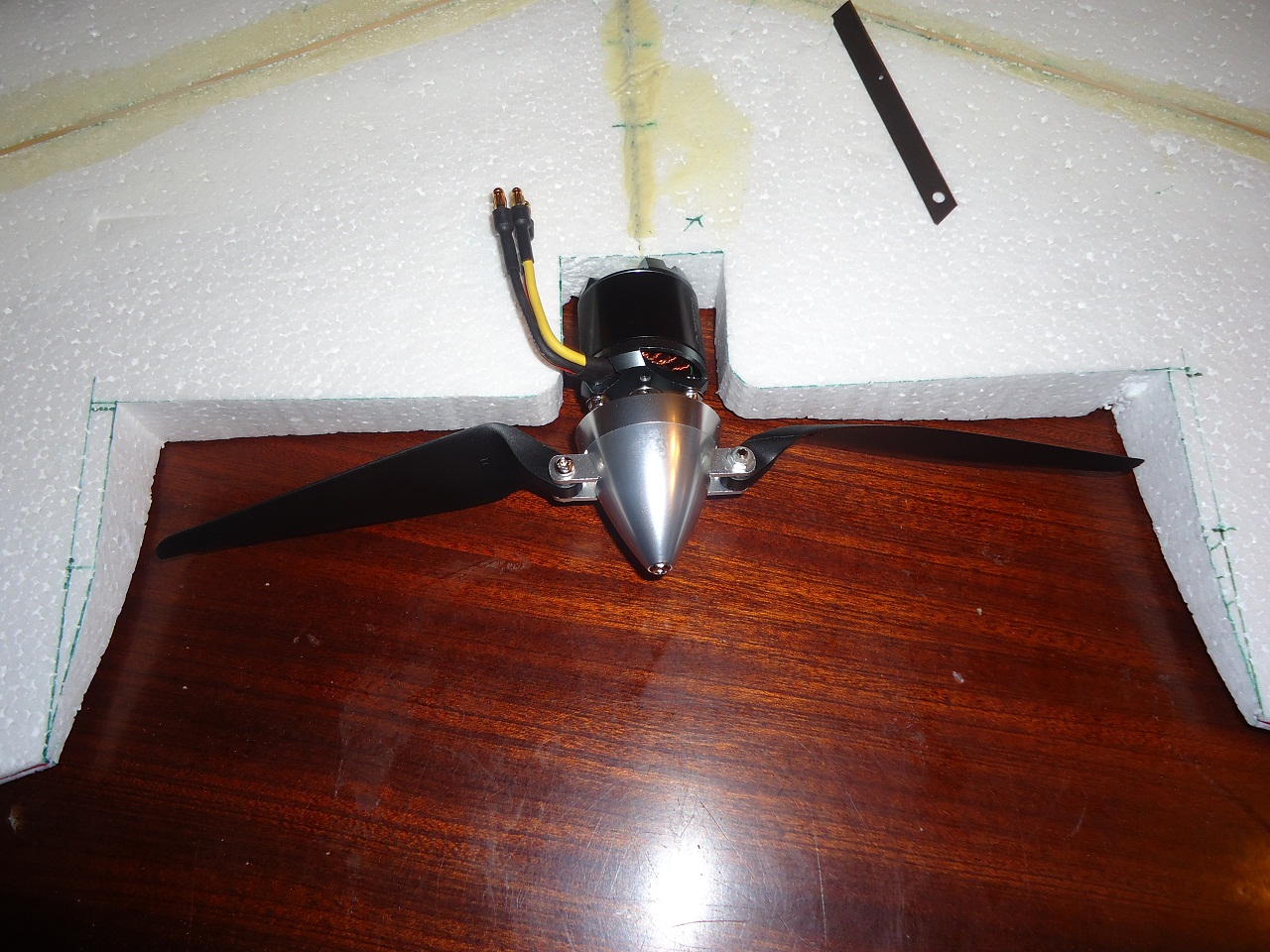

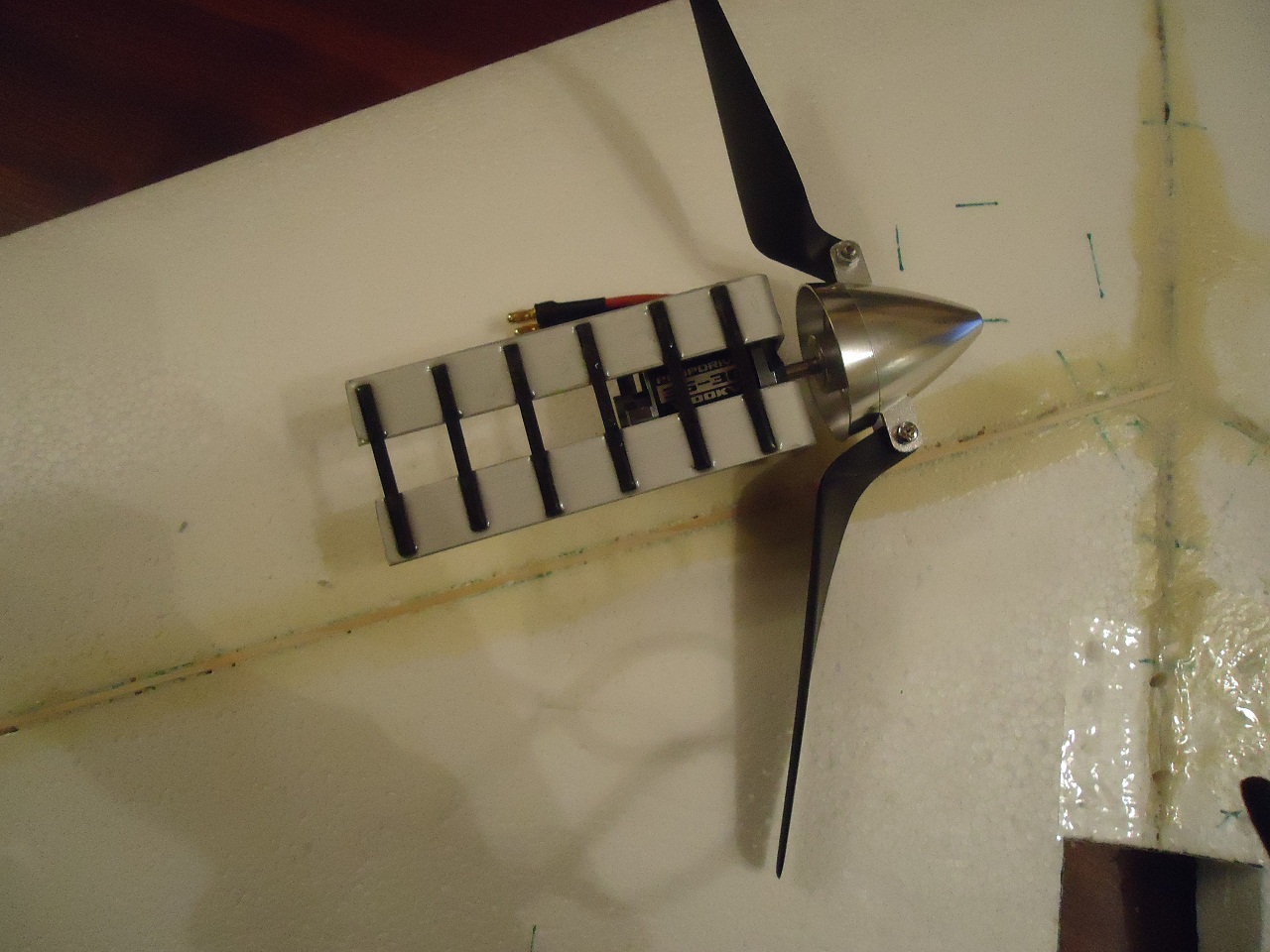

Komentarz: Po określeniu rozmieszczenia elektroniki z zachowaniem SC przystępuję do wycięcia miejsca na silnik i śmigło.
3edited.jpg [ 314.86 KiB | Przeglądany 6887 razy ]

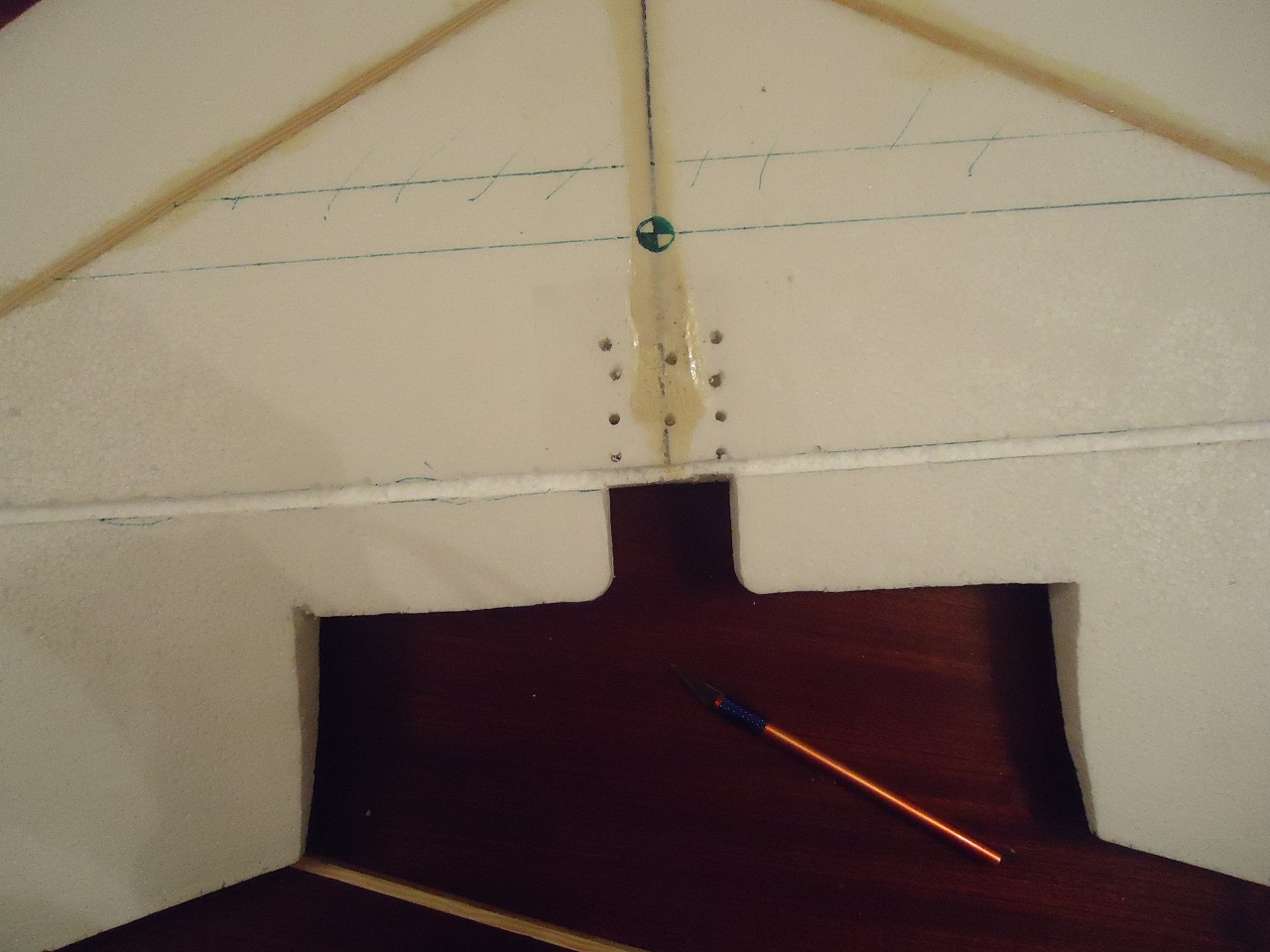

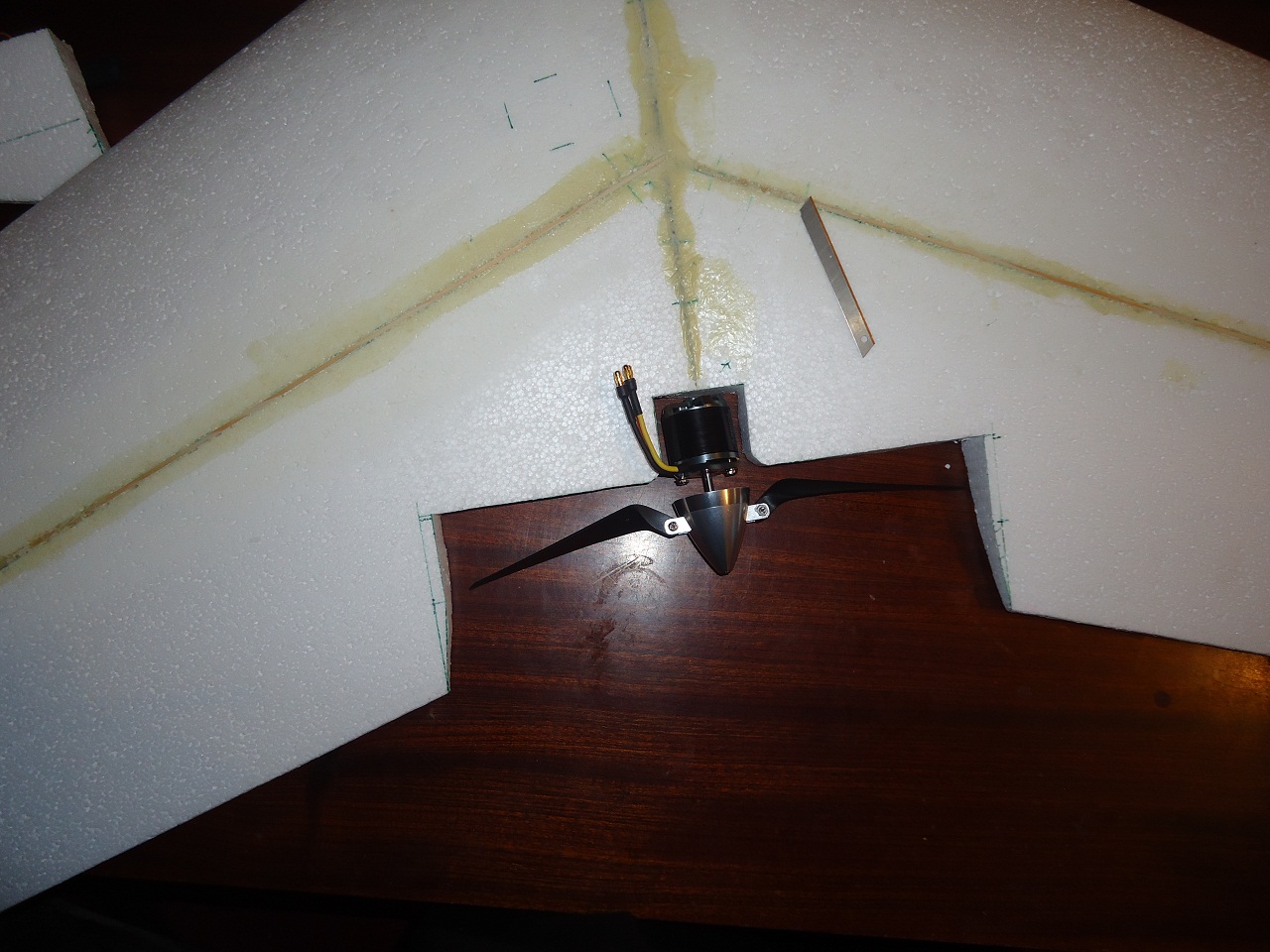

Komentarz: Po wycięciu miejsca na silnik i śmigło.
4edited.jpg [ 322.33 KiB | Przeglądany 6887 razy ]
Komentarz: Silnik będzie przymocowany na dwa płaskowniki aluminiowe 3x15 wklejone do rdzenia.
5edited.jpg [ 432.68 KiB | Przeglądany 6887 razy ]
Komentarz: Gotowe mocowanie silnika z płaskowników alu, dodatkowo wzmocnione płaskownikami węglowym przyklejonymi na żywicę.
6edited.jpg [ 345.88 KiB | Przeglądany 6887 razy ]

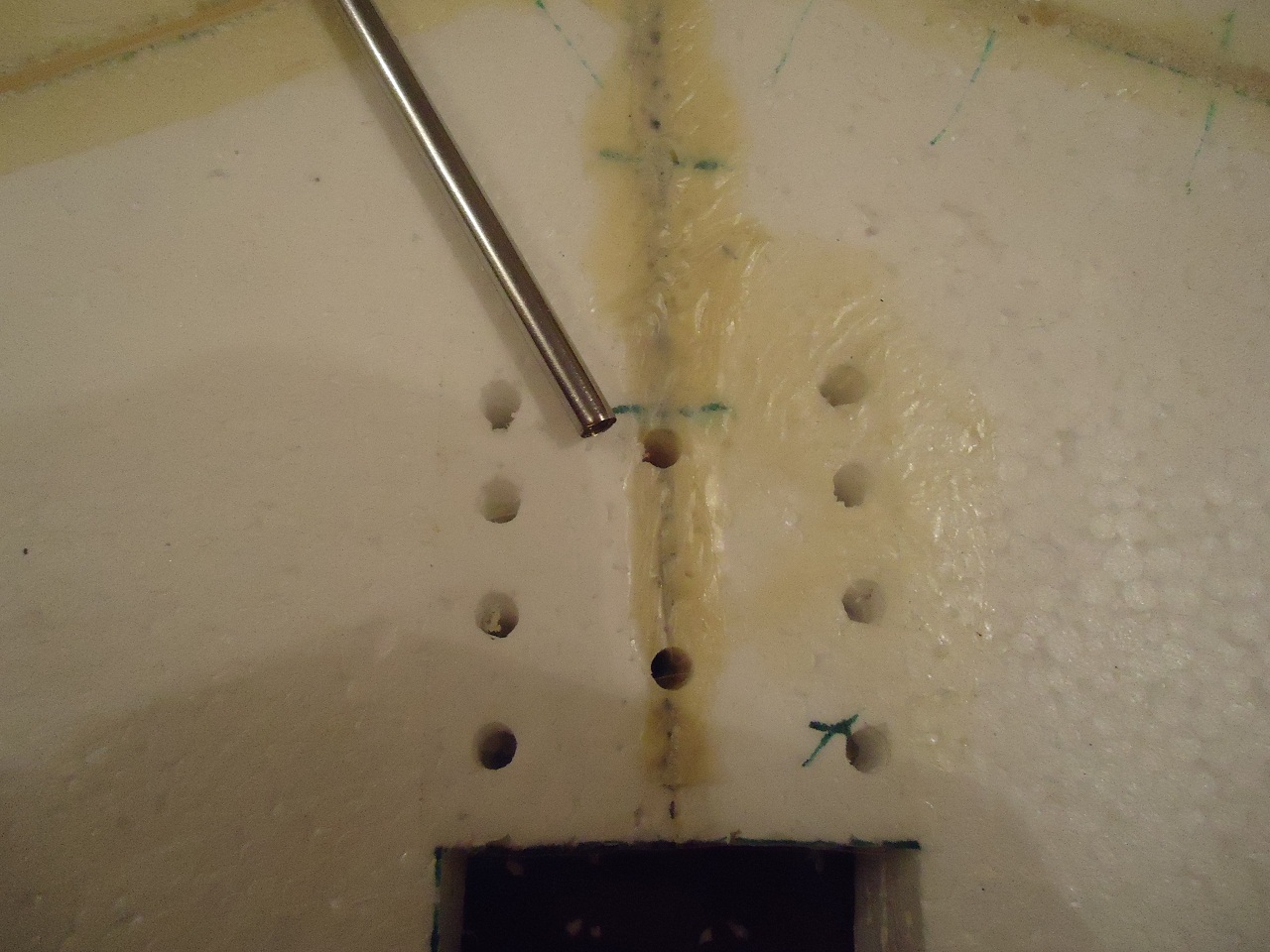

Komentarz: Otwór na mocowanie silnika wycięty(a raczej wytopiony) i dodatkowo dociąłem otwory w które dostanie się soudal D4 i dzięki temu całość będzie wytrzymalsza.
7edited.jpg [ 342.06 KiB | Przeglądany 6887 razy ]
Komentarz: Wcięcie na listewkę też gotowe.
8edited.jpg [ 305.35 KiB | Przeglądany 6887 razy ]

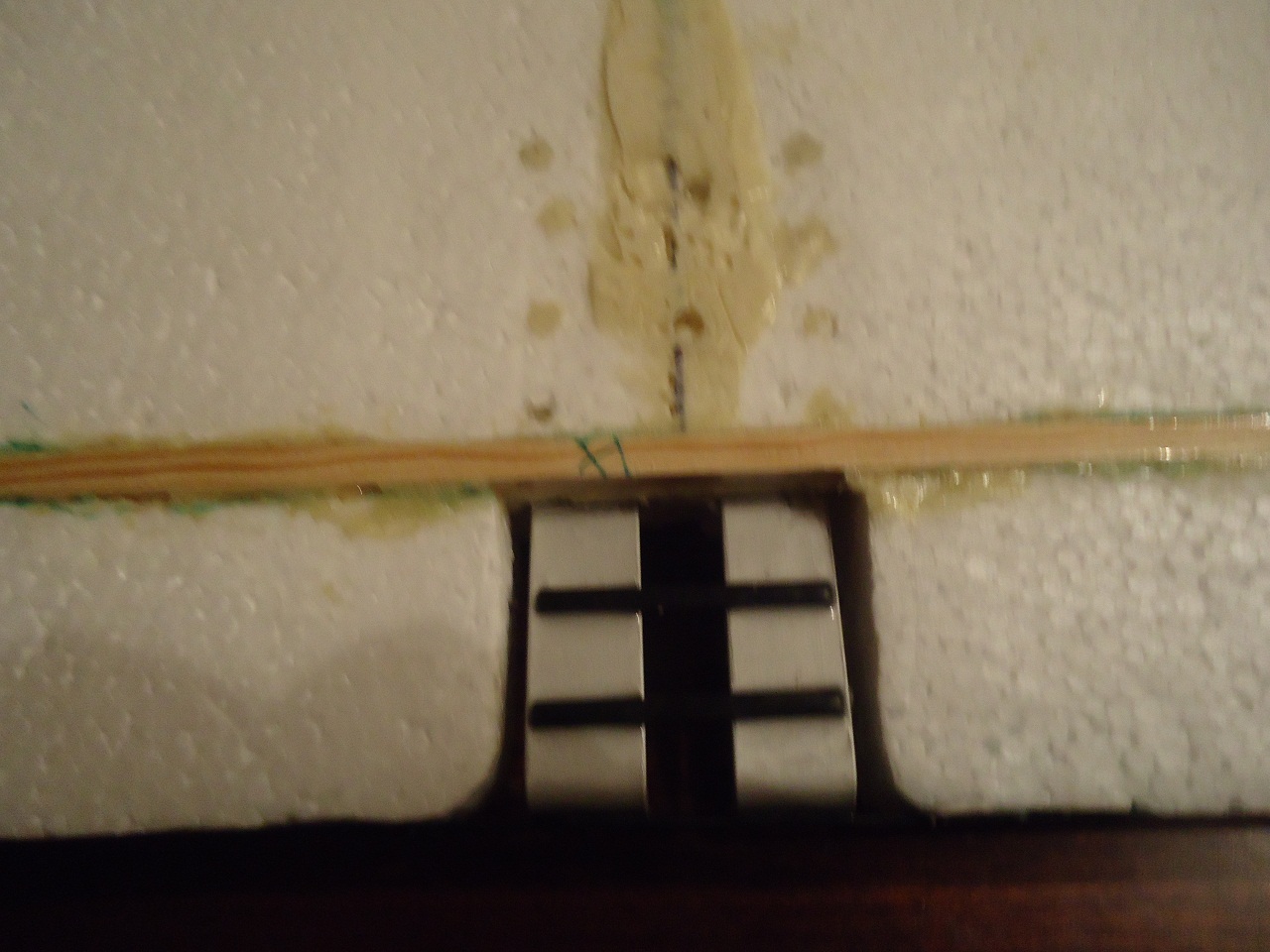

Komentarz: Tu już wklejone mocowanie silnika, skłon ujemny 4° i przechył w lewo około 1°, można zauważyć że soudal wypełnił otwory.
9edited.jpg [ 286.7 KiB | Przeglądany 6887 razy ]

_________________
Pozdrawiam, Arek.


Ostatnio zmieniony 29 lis 2012, o 15:24 przez Lee, łącznie zmieniany 6 razy
Na górę
 Wyświetl profil

 Tytuł: Re: Tzagi 1,6m
Post: 27 lis 2012, o 21:28
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 paź 2011, o 14:55
Posty: 25
Lokalizacja: Kraków
Bardzo fajny projekt. Lubię skrzydełka i też myślę o czymś w tej rozpiętości.
A tak na marginesie - którego soudala użyłeś?


Na górę
 Wyświetl profil

 Tytuł: Re: Tzagi 1,6m
Post: 29 lis 2012, o 14:32
Offline
Modelarz
Awatar użytkownika

Rejestracja: 25 lip 2012, o 19:48
Posty: 17
Lokalizacja: Malbork
Dzięki, soudal to D4(superwodoodpowrny).
Jeszcze zapomniałem jednej rzeczy, rdzeń został wycięty na ploterze przez kolegę z innego forum.

_________________
Pozdrawiam, Arek.


Na górę
 Wyświetl profil

 Tytuł: Re: Tzagi 1,6m
Post: 29 lis 2012, o 14:40
Offline
Modelarz
Awatar użytkownika

Rejestracja: 26 paź 2011, o 11:07
Posty: 316
Lokalizacja: Radawiec Mały
Czym zamierzasz pokryć skrzydło , taśma , folia czy na sztywno , np. balsą ?

_________________
pozdrawiam
Tomek


Na górę
 Wyświetl profil

 Tytuł: Re: Tzagi 1,6m
Post: 29 lis 2012, o 14:57
Offline
Modelarz
Awatar użytkownika

Rejestracja: 25 lip 2012, o 19:48
Posty: 17
Lokalizacja: Malbork
Początkowo myślałem o taśmie kolorowej bo trochę tego mam, ale ostatnio myślałem czy może użyć folii, no ale takowej nie mam, ale jak ją dopadnę to raczej jej użyje.
Takie pytanko co do śmigła składanego, zablokować je by się nie wychylało w przód i tył czy tylko by się do przodu nie wychylało?
I jak najlepiej to zrobić, macie jakieś sprawdzone patenty na blokowanie łopat w śmigle składanym(oczywiście nie chodzi o całkowite zablokowanie w jednej pozycji)?
Z góry dzięki.

_________________
Pozdrawiam, Arek.


Na górę
 Wyświetl profil

 Tytuł: Re: Tzagi 1,6m
Post: 29 lis 2012, o 18:02
Offline
Modelarz
Awatar użytkownika

Rejestracja: 6 cze 2012, o 06:41
Posty: 56
Lokalizacja: Pruszcz Gdański/Brazylia
W tego typu napędzie (pchającym i do tego skrzydełko) nie możesz dopuścić do całkowitego złożenia się łopatek śmigła. Dlaczego? Proste.... one się czasami nie mają ochoty rozłożyć. Przynajmniej jedna a co za ty idzie w momencie dodania gazu wyrywa wszystko z korzeniami. Robi się to w dosyć prosty sposób. Musisz odkręcić kołpak bo i tak poza wrażeniem wizualnym nic on w takim modelu nie daje i pod nakrętkę mocującą wstawić kawałek plastikowego ogranicznika (dobry jest taki ze starych kart kredytowych lub tym podobne). Wycinasz pasek takiego materiału, robisz w nim otwór, aby pasowało na śrubę i dokręcasz nakrętkę. Długość takiego paska musi być taka, aby łopatki nie miał możliwości zetknąć się ze sobą, czyli coś w tym rodzaju "<" nie za duży, żeby nie zniszczyć śmigła przy lądowaniu. Trzeba popróbować z długościami najlepiej przykręcając silnik do jakiejś pseudo hamowni i zobaczyć czy łopatki będą się za każdym razem ładnie rozkładać (oczywiście nie na pełnym gazie). Na upartego możesz to zrobić w modelu, ale ja bym nie ryzykował. Myślę, że wytłumaczyłem to dosyć jasno jak nie to pytaj.
WAŻNE :!: Nawet nie próbuj latać zanim tego nie zrobisz....... szkoda twojej pracy, pieniędzy no i oczywiście modelu.

_________________
Pozdrawiam

Grzegorz


Ostatnio zmieniony 29 lis 2012, o 18:07 przez FLyingDutchman, łącznie zmieniany 1 raz

Na górę
 Wyświetl profil

 Tytuł: Re: Tzagi 1,6m
Post: 29 lis 2012, o 18:05
Offline
Modelarz
Awatar użytkownika

Rejestracja: 25 lip 2012, o 19:48
Posty: 17
Lokalizacja: Malbork
O no super, taka odpowiedź jest dla mnie odpowiednia, dobry patent, zrobię to, potem się to przetestuje.
Dzięki!

_________________
Pozdrawiam, Arek.


Na górę
 Wyświetl profil

 Tytuł: Re: Tzagi 1,6m
Post: 29 lis 2012, o 18:39
Offline
Modelarz
Awatar użytkownika

Rejestracja: 6 cze 2012, o 06:41
Posty: 56
Lokalizacja: Pruszcz Gdański/Brazylia
No chociaż raz ja w czymś pomogłem :D

_________________
Pozdrawiam

Grzegorz


Na górę
 Wyświetl profil

 Tytuł: Re: Tzagi 1,6m
Post: 29 lis 2012, o 20:14
Offline
Modelarz
Awatar użytkownika

Rejestracja: 25 lip 2012, o 19:48
Posty: 17
Lokalizacja: Malbork
No dobra zrobione, jest OK, tak jak chciałem i tak jak ty zalecałeś.
Ale... bez kołpaka i z tą kartą kredytową dostało mocnych wibracji, no i jak teraz wyważyć ten klocek plastiku, amelinium i metalu??
Parę zdjęć:


Załączniki:

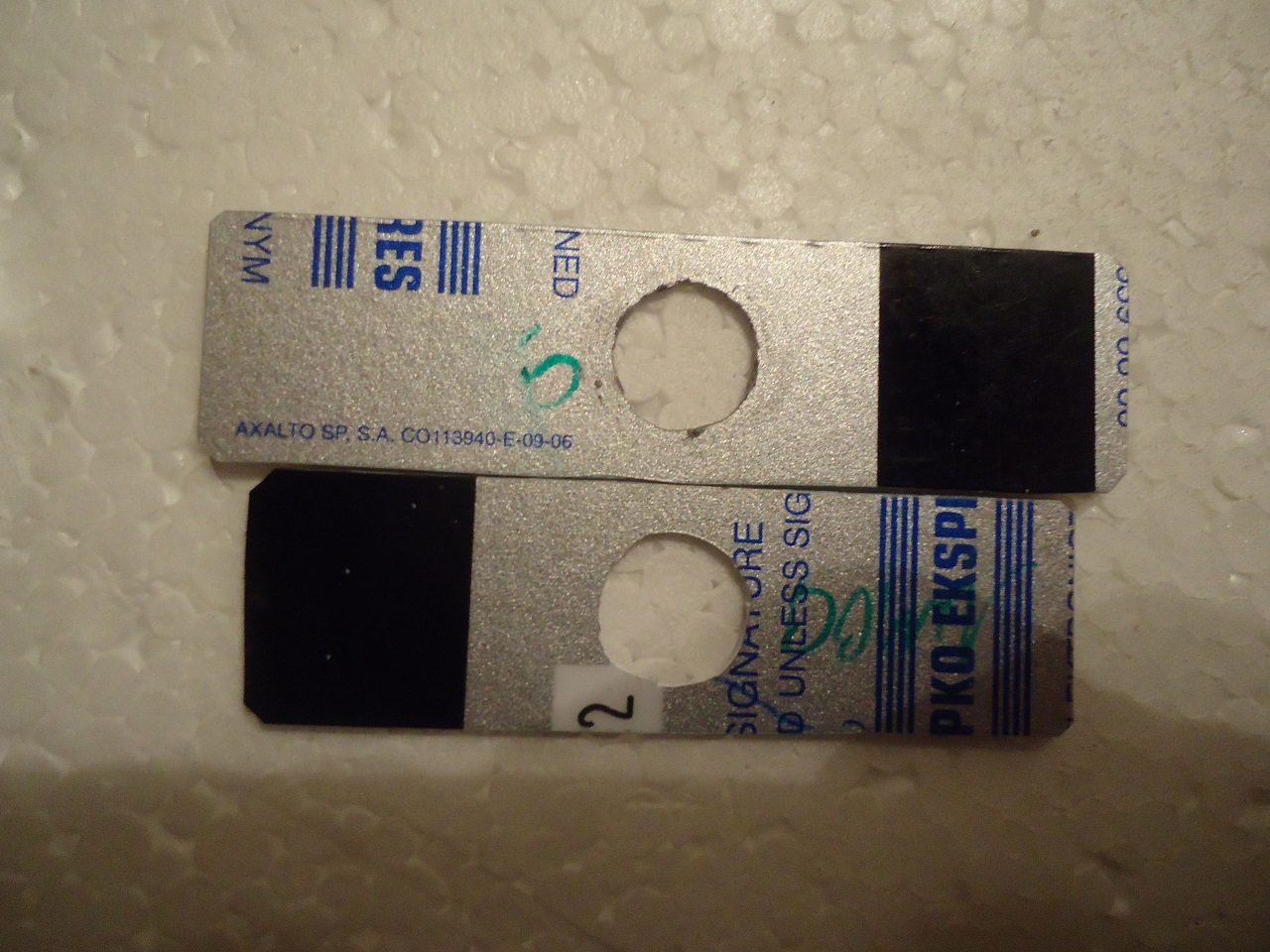

Komentarz: Wycięta karta kredytowa.
DSC04923.JPG [ 391.52 KiB | Przeglądany 6426 razy ]

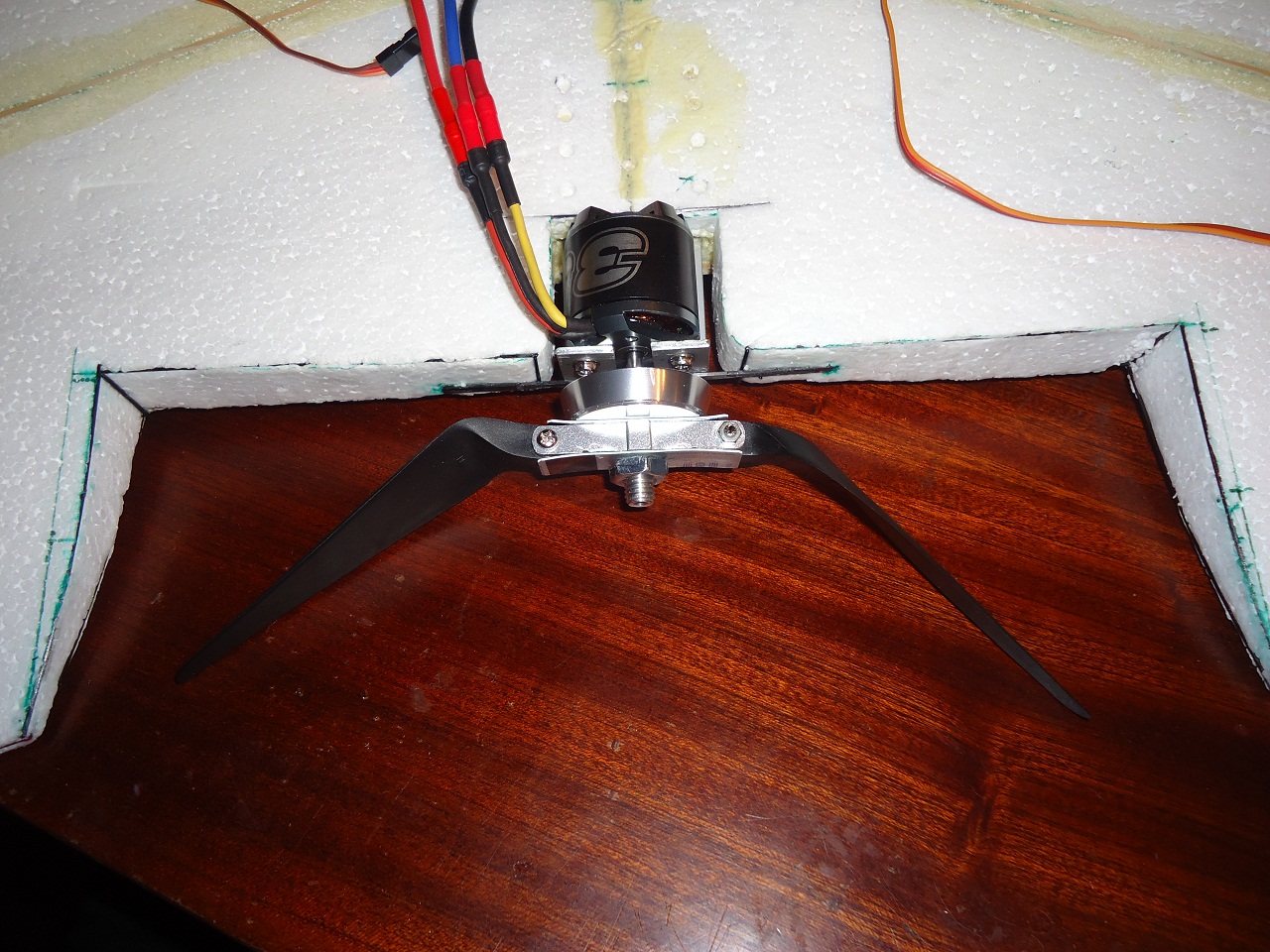

Komentarz: Na tym zdjęciu widać też że wcięcie na śmigło zostało wzmocnione na rogach prętem węglowym 1mm.
DSC04924.JPG [ 463.17 KiB | Przeglądany 6426 razy ]

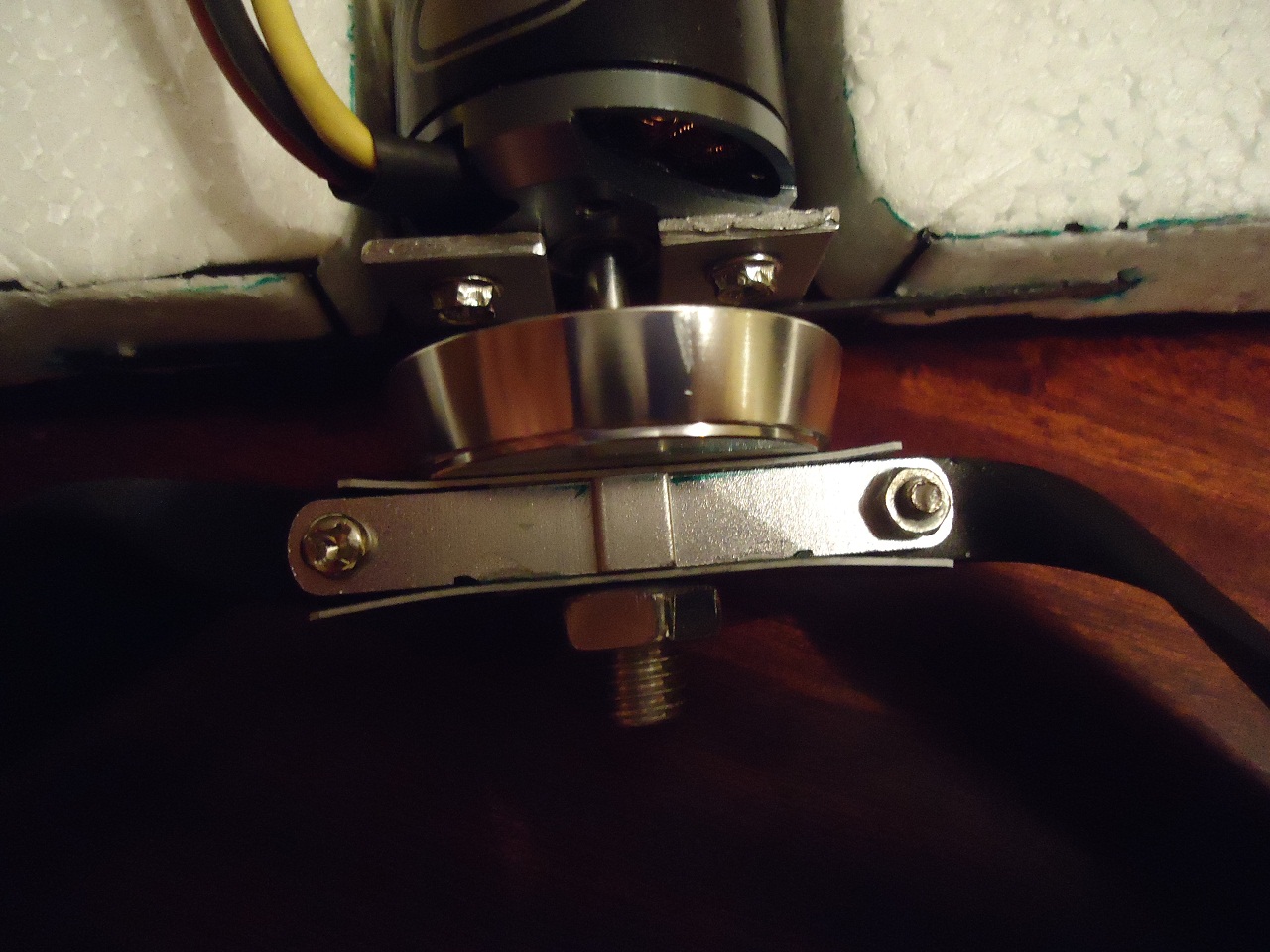

Komentarz: No i tak to wygląda po skręceniu
DSC04926.JPG [ 315.6 KiB | Przeglądany 6426 razy ]

_________________
Pozdrawiam, Arek.
Na górę
 Wyświetl profil

 Tytuł: Re: Tzagi 1,6m
Post: 29 lis 2012, o 22:57
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 paź 2011, o 14:55
Posty: 25
Lokalizacja: Kraków
Jeśli chodzi o oklejanie, to tanio i całkiem fajnie wychodzi kolorowa taśma pakowa.
Tu http://www.rcclub.pl/kiler-latajace-skr ... -po-kroku/ masz pokazane to na przykładzie Kilera (są tam nawet fotki mojego pomarańczowo-czarnego).
