Witam! Potrzebowałem, mocnego, wygodnego w transporcie akrobata 3d.

Kadłub to zwykła deska styropianu nieco zaokrąglonego papierem ściernym

Skrzydło cięte na ploterze. Dziś powstała prawa połówka wersja próbna. Jest ok, a więc jutro zabieram się za całe skrzydło.

Dość nie typowe dla tego typu modeli są rozkładane skrzydła. Ja jednak chcę to zastosować. Potrzebuje model, który włożę do plecaka, wezmę rower i pojadę na pola, nad jezioro i tam sobie polatam. Teraz pytanie, czy takie mocowanie skrzydeł jak na rysunku (mam nadzieje że czytelny) zda egzamin. W skrzydło wkleję skleję z nakrętką m3.

Teraz chcę podziękować panu Sławkowi (serdecznie pozdrawiam), który kiedyś udostępnił mi rysunki żeber (przydały się znów).

Dane:
- Długość - 85cm
- Rozpiętość - 90 cm
- Grubość kadłuba - 3 cm
- Waga - ?

Silnik emax gt 950 g ciągu,regulator 30a, serwa jakieś 9g

http://img825.imageshack.us/img825/3742 ... krzyda.jpg

Edit 07.08.2012

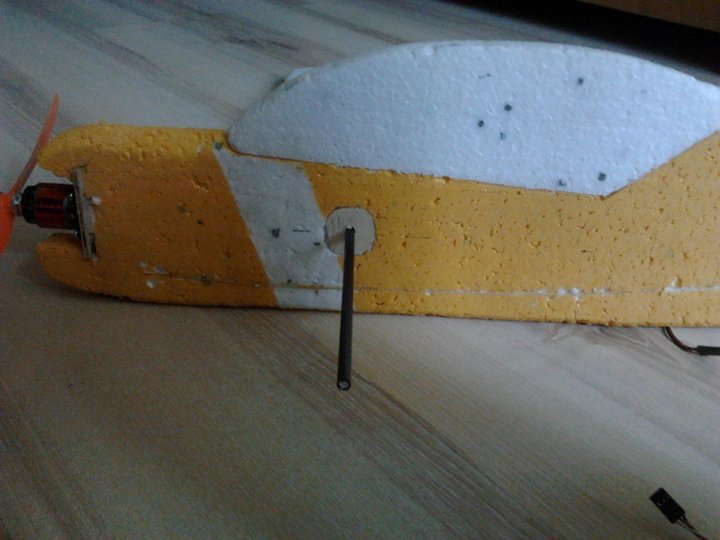

Witam ! Daje obiecane zdjęcia modelu. Gdy rysowałem kadłub, miałem założenie - duża powierzchnia boczna. Przez to kształt wyszedł nieco bajkowy. Przepraszam za jakość zdjęć, ale myślę ze coś tam widać.

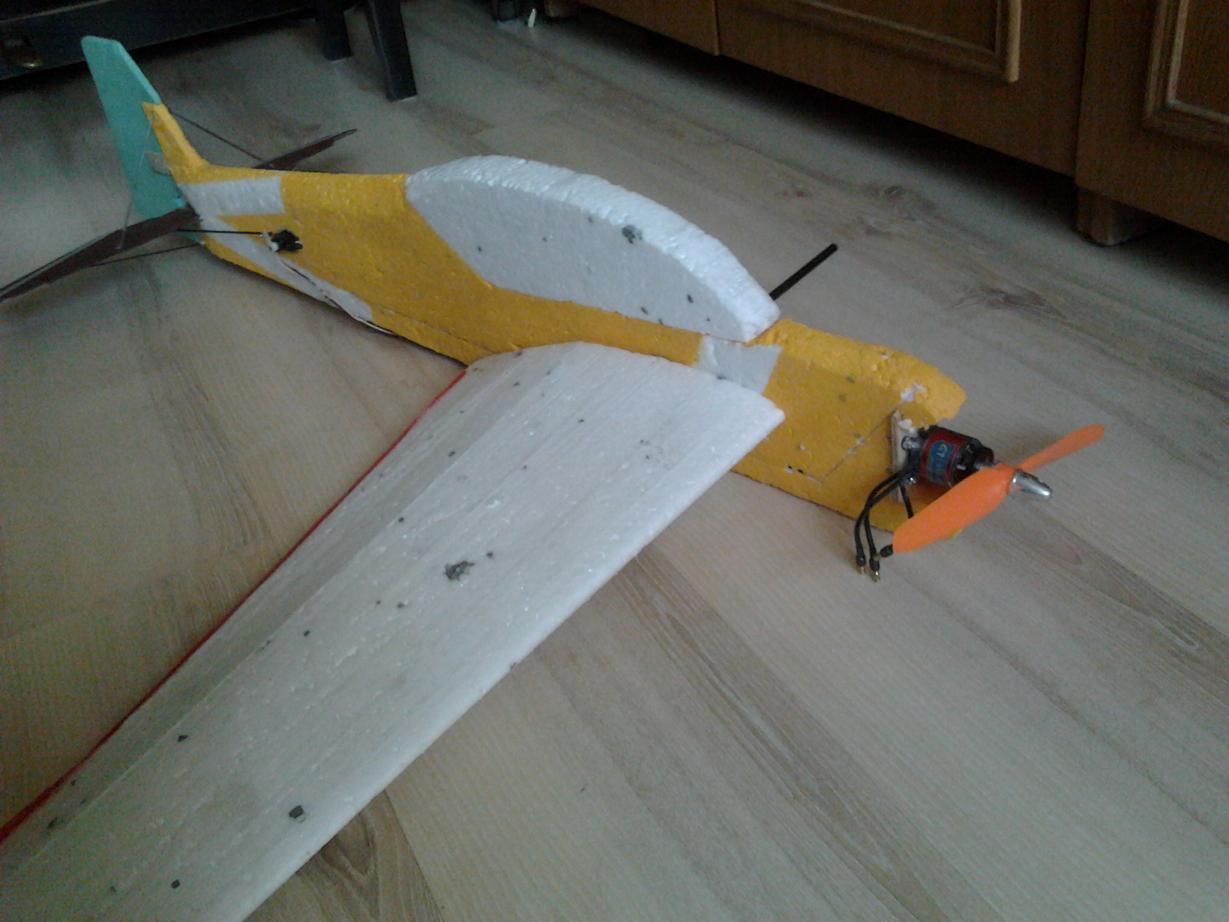

Na zdjęciach ze skrzydłem w wersji demo, statecznik pionowy jeszcze nie pomalowany.

W rzeczywistości kolory są bardziej "życiowe"

No to tak.

Dziś w sumie skończyłem model. Zostało wkleić dźwignie od lotek.

Malowanie nie wyszło tak jak chciałem. Tam gdzie miały być proste linie, wyszły. Poprostu farba wśiąkneła w styropian i się zrobiła "plama". Efekt jest poprostu gów*niany.

Nigdy nie miałem takiego probelmu ze styro. Ten jest jakiś inny.

No cóż, jak będzie dobrze latać zamówie epp i wytne drugi.

Będę w Kraśniku na mitingu. W sumie to po ot był robiony model, aby było czym polatać w weekend na lotnisku.

2 zdjęcia. Mam nadzieje żę będzie dobra orientacja w powietrzu.




Na prawej lotce jeszcze nie domalowane (przerwa na zdjęcie)




Jutro zobaczymy co to warte

Waga rtf: 450 g

No to wrzucę 2 zdjęcia:

Powiem tyle:

Model był za wolny w powietrzu. Jeszcze przed uszkodzeniem napędu, Miał wystarczająco mocy, ale nie koniecznie latał szybko.

W tym temacie będę opisywał dalsze zmagania ze styromodelami.

Następna będzie extra Zdjęcia niebawem....
