Koledzy,
Zamieszczam chyba mało znane plany śp. Zbigniew Luranc, autora jednych z najlepszych planów opublikowanych w Polsce.
Na początek Foka 4.
Załącznik:
Foka 1.png
Foka 1.png [ 295.72 KiB | Przeglądany 11947 razy ]
Załącznik:
Foka 2.png
Foka 2.png [ 289.65 KiB | Przeglądany 11926 razy ]

Mam jeszcze Junior, Czapla, Jantar Std 3, Orlik, Kaczka, Bocian etc. Nie wszystkie są takie dokładne i niektóre wyglądają na niedokończone.
Dostałem je wiele lat temu od wdowy po Zbigniew Luranc (były kierownik mojego Aeroklubu Gdańskiego i doskonały pilot).

PDF wersja jest skompresowana.
Załącznik:
Foka 1.rar [1.6 MiB]
Pobrany 187 razy
Załącznik:
Foka 2.rar [1.6 MiB]
Pobrany 166 razy

Mam także plany Diana 1, które tez zamieszczę. Dostałem od samego śp. Bogumiła Bereśa np. do umieszczenia w książkach Martin'a Simons'a. Muszę się pochwalić :roll:, że namówiłem Martin'a na umieszczenie większej ilości Polskich szybowców i przetłumaczyłem do kilku jego książek opisy Polskich szybowców.

Czolem
Andrzej


Ostatnio zmieniony 15 maja 2017, o 13:27 przez Andrzej Klos, łącznie zmieniany 1 raz

Na górę
 Wyświetl profil

Post: 15 maja 2017, o 13:13
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1046
Lokalizacja: Gdańsk
Dzięki Andrzej, że się z nami podzieliłeś, plany pierwsza klasa :D

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 15 maja 2017, o 20:33
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 2983
Lokalizacja: Elbląg
Plany "petarda" jak to u Luranca :D , czekamy na dalsze a ja w szczególności na Juniora i Bociana ;) .

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 20 maja 2017, o 05:52
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 lip 2015, o 00:13
Posty: 84
Lokalizacja: Brisbane, Australia
Następne plany:
Załącznik:
Bocian.png [ 145.39 KiB | Przeglądany 11844 razy ]
Załącznik:
Bocian.pdf [78.07 KiB]
Pobrany 161 razy


Załącznik:

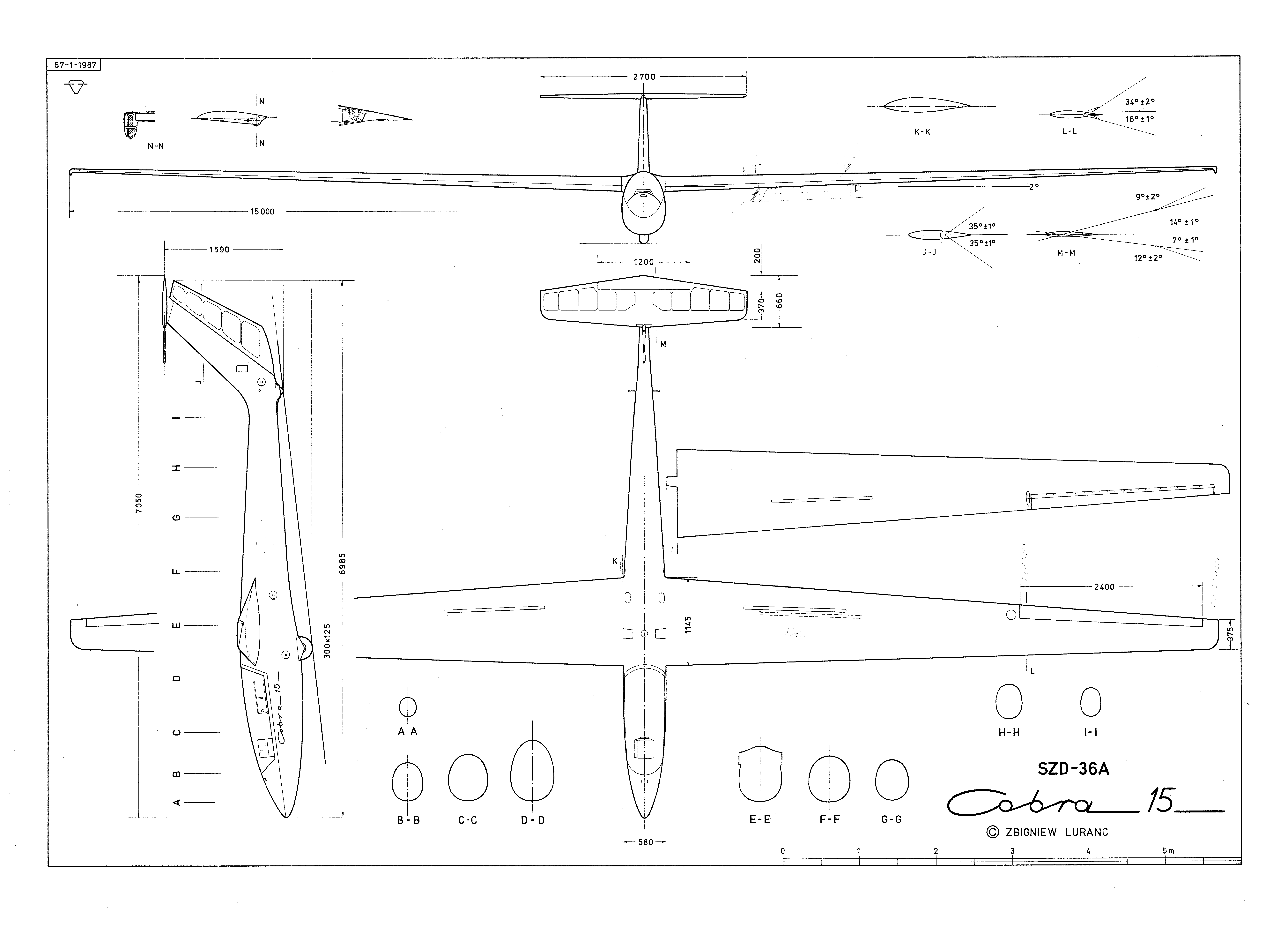

Cobra 15.png
Cobra 15.png [ 149.09 KiB | Przeglądany 11844 razy ]
Załącznik:
Cobra 15.pdf [84.01 KiB]
Pobrany 153 razy


Załącznik:

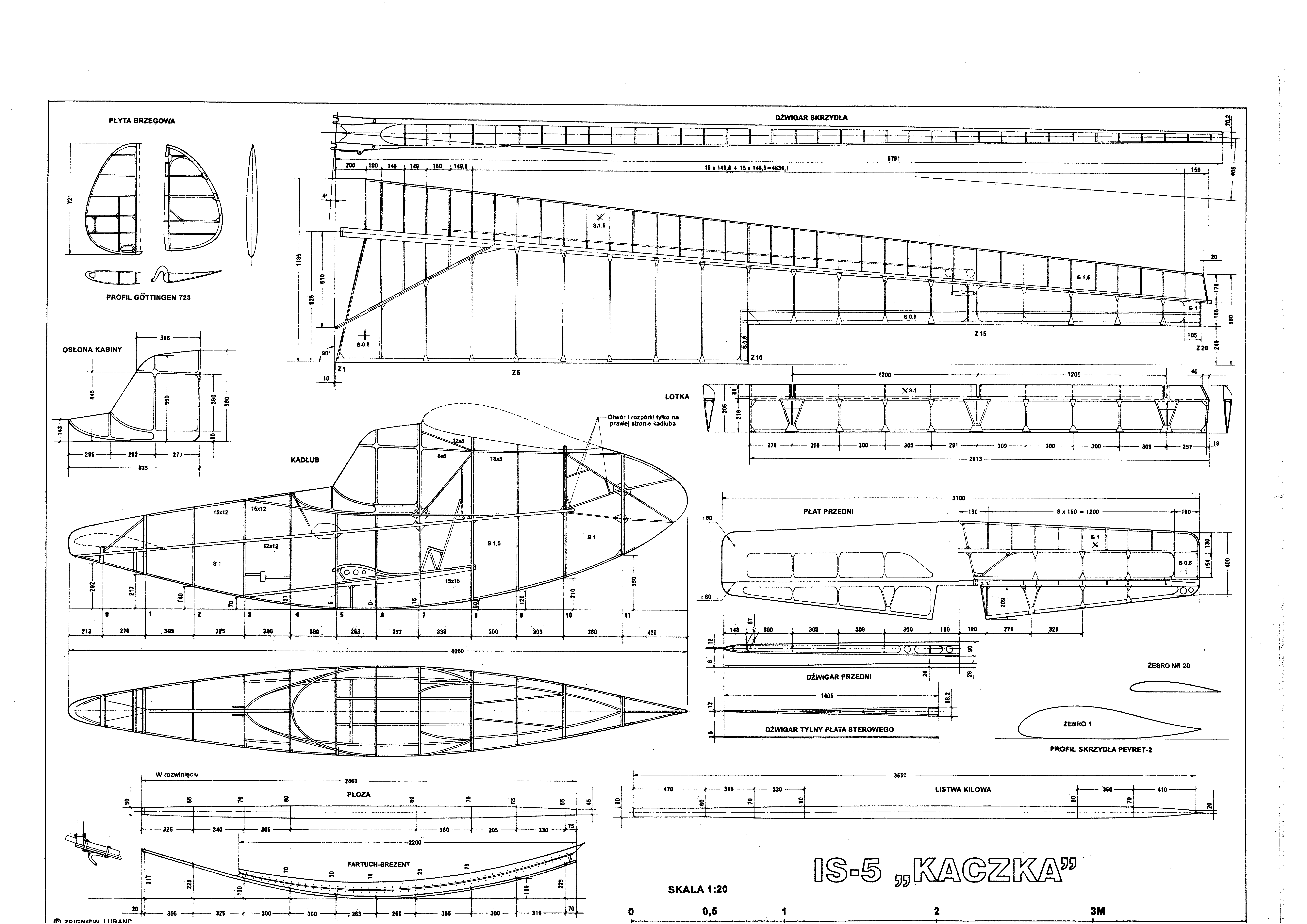

IS5 Kaczka.png
IS5 Kaczka.png [ 373.13 KiB | Przeglądany 11844 razy ]
Załącznik:
IS5 Kaczka.pdf [260.79 KiB]
Pobrany 146 razy


Załącznik:

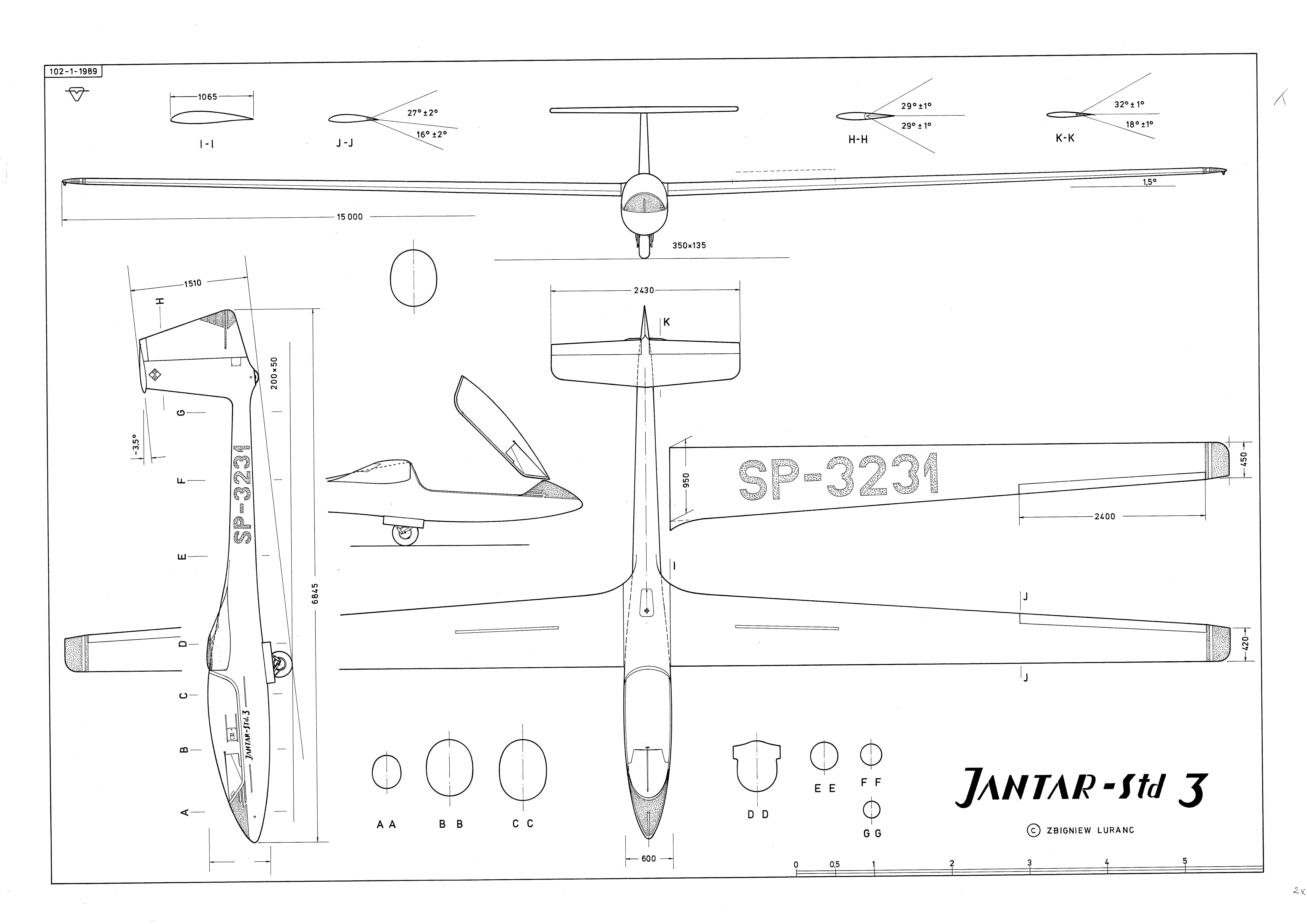

Jantar Std 3.png
Jantar Std 3.png [ 166.02 KiB | Przeglądany 11844 razy ]
Załącznik:
Jantar Std 3.pdf [90.06 KiB]
Pobrany 159 razy


Załącznik:
Jantar Std.png
Jantar Std.png [ 105.36 KiB | Przeglądany 11844 razy ]
Załącznik:
Jantar Std.pdf [55.75 KiB]
Pobrany 153 razy


Załącznik:
Junior.png [ 115.73 KiB | Przeglądany 11844 razy ]
Załącznik:
Junior.pdf [61.94 KiB]
Pobrany 157 razy


Załącznik:
Orlik II.png
Orlik II.png [ 141.56 KiB | Przeglądany 11844 razy ]
Załącznik:
Orlik II.pdf [82.67 KiB]
Pobrany 159 razy

Mam nadzieję, że się przydadzą.
Czolem
A

Edit:
I jeszcze Czapla:
Załącznik:
SG-38.png [ 226.81 KiB | Przeglądany 11720 razy ]
Załącznik:
SG-38.pdf [125.94 KiB]
Pobrany 137 razy

A


Na górę
 Wyświetl profil

Post: 20 maja 2017, o 07:08
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1046
Lokalizacja: Gdańsk
Świetne plany, dzięki Andrzej :)
Na pewno się przydadzą. Mam w planach kilka z tych szybowców, a teraz dzięki takim materiałom, będę mógł podnieść tym planom priorytet :D :D

Mogę też dorzucić moje 3 grosze w kontekście SG-38
Załącznik:
SG-38_Szybowiec_Szkolny.pdf [9.09 MiB]
Pobrany 136 razy


W PDF po krótkim wstępie też rysunki dość szczegółowe autorstwa P. Zbigniew Luranc-a

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 20 maja 2017, o 13:15
Offline
Modelarz
Awatar użytkownika

Rejestracja: 2 mar 2014, o 12:28
Posty: 14
Lokalizacja: Ostrzeszow,Torun,Carrollton
Witam wszystkich i pragnę dołączyć z mojej kolekcji plany szybowca PW-5 Smyk które zostały opracowane przez p. Luranca ale z powodów technicznych muszę poprosić Tomka aby tego dokonał, więc przesyłam pocztą elektroniczną trzy arkusze do niego w tym celu .

Przyjemnych lotów .............Mirek .


Na górę
 Wyświetl profil

Post: 20 maja 2017, o 13:37
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1046
Lokalizacja: Gdańsk
Załącznik:
PW-5 Smyk.pdf [235.25 KiB]
Pobrany 195 razy
Wspomniane przez Mirka plany

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 21 maja 2017, o 14:26
Offline
Modelarz
Awatar użytkownika

Rejestracja: 9 sie 2015, o 18:18
Posty: 36
Lokalizacja: Mielec
Ależ perełki, czy może nie ma ktoś jantara długiego tzn. 2b w takiej jakości? Byłoby super jeśli ktoś posiada :)


Na górę
 Wyświetl profil

Post: 22 maja 2017, o 10:01
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 lip 2015, o 00:13
Posty: 84
Lokalizacja: Brisbane, Australia

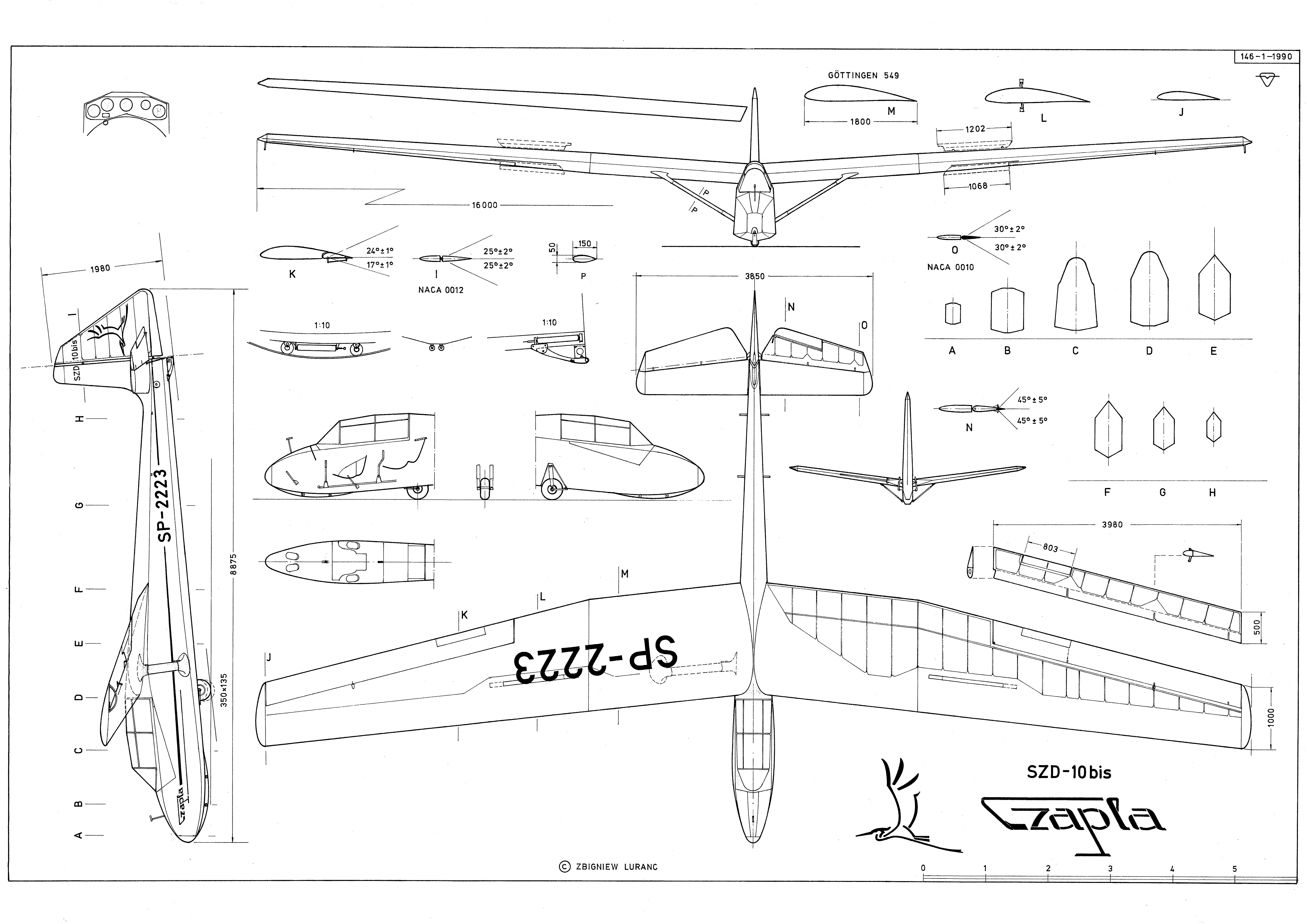

I jeszcze Czapla:
Załącznik:
Czapla.png [ 245.98 KiB | Przeglądany 11736 razy ]
Załącznik:
Czapla.pdf [133.96 KiB]
Pobrany 142 razy


A


Na górę
 Wyświetl profil

Post: 22 maja 2017, o 14:11
Offline
Moderator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 956
Lokalizacja: Wrocław
Wielkie dzięki Ci Andrzej za te plany :D :D
