Buduję staruszka F3A Blue Angel. Mam kilka starych, troszkę zdezelowanych elementów od JR oraz kolegę, który w ubiegłym roku oblatał taki model. Pozwala to mieć nadzieję, że pomimo przeciwności mój model też kiedyś tam poleci Poszukuję takich planów modelu lub samego usterzenia poziomego, na których byłby pokazany komplet żeberek statecznika poziomego. Wydaje mi się, że wszystkie skany planów dostępne w necie już przejrzałem. Na niektórych, np. tych od JR, są pokazane żebra skrajne statecznika poziomego. Oczywiście, resztę można sobie jakoś ekstrapolować, ale może ktoś ma gotowe?

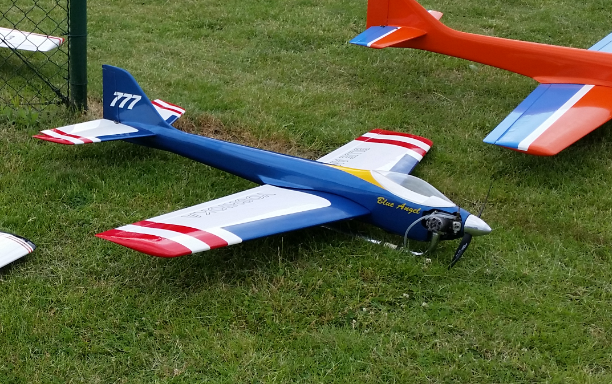

Bardzo ładny model, życzę wytrwałości w budowie

Niestety ja nie mam nic na jego temat w swoich zasobach, z tego co szukałem w necie, jest trochę build logów, sporo zdjęć.
Pewnie to wszystko widziałeś.


Natomiast, do czego Ci wszystkie żeberka tego statecznika?
Jeśli masz obrys to żebro nasadowe jest wystarczające do narysowania reszty.

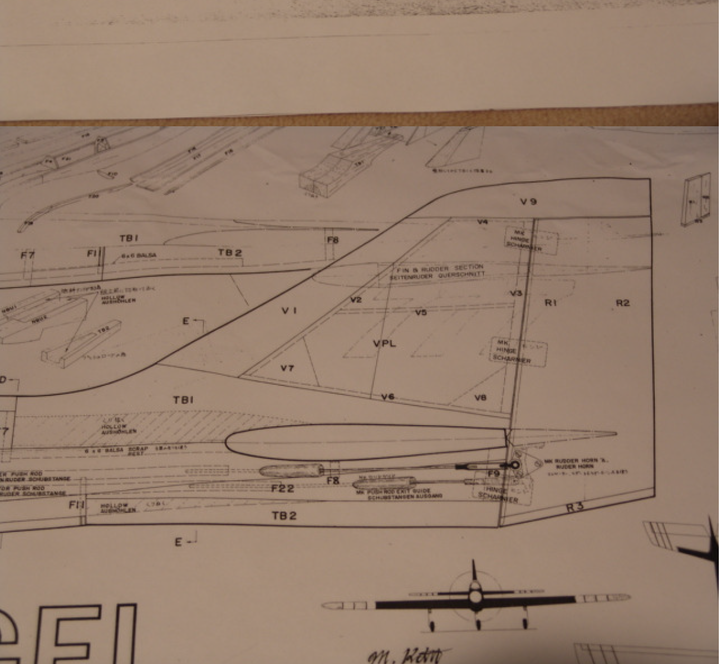

Na zdjęciu wyżej, widać, że jest to jakiś profil symetryczny, pewnie jakaś NACA...
Tam cudów raczej nie będzie, przecież jakby ktoś to robił z planu to pierwsze i ostatnie żeberko, kostka i szlifowanie - musi wyjść.
Więc tak samo rysując z żebra nasadowego skalując po cięciwie - musi wyjść.

No chyba, że czegoś nie skumałem, to sorry za mieszanie w temacie

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Nie znalazłem żadnych planów ze statecznikiem, więc narysowałem, jak umiałem. Wyciąłem, skleiłem - mam nadzieję, że będzie ok.
Problem polega na tym, że po powiększeniu "pierwszego" i "ostatniego" żeberka wychodzą pewne błędy w planach. Na przykład, żeberko HL7 jest niesymetryczne, a listw w natarciu to z całą pewnością nie zaznaczona na planach 3x10. Trzeba robić po swojemu.

Jak już zrobiłeś, to super.
Będzie dobrze, czemu miało by nie być

Wiadomo, że idealnie nie będzie, bazując na planach skanowanych / kopiowanych / drukowanych na nie wiadomo na jakim sprzęcie, do tego pewnie miliony razy.
Gdzieś ten kompromis trzeba ustalić.

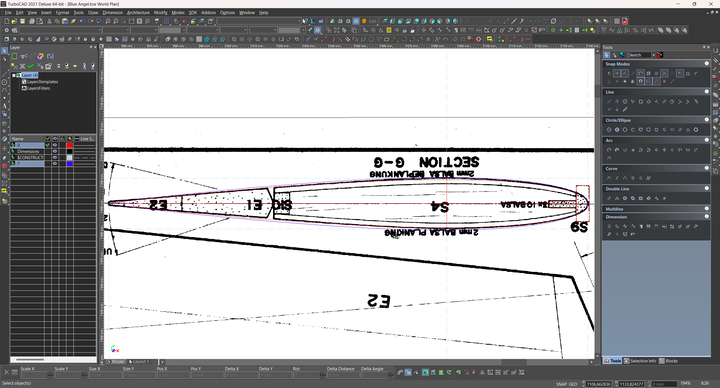

W ramach porannej rozgrzewki pobawiłem się chwilę, z tym planem.

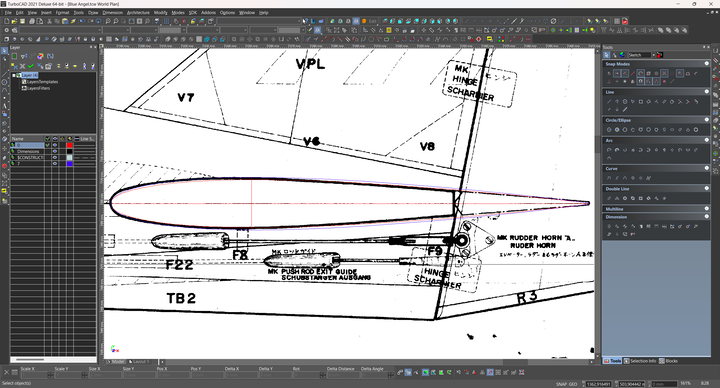

Ja bym tam dał NACA0010 (czerwony) - dla mnie był by to ten osiągalny kompromis.
Większy profil - NACA0011 (niebieski) nie pasuje już tak bardzo.

Żeby było lepiej trzeba by pewnie wpierw zmodyfikować profil, by mieć grubszy spływ... W każdym bądź razie, dwa zrzuty ekranu.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Tak, usterzenie mam już gotowe i zmontowane. Narysowałem usterzenie w CAD, wyeksportowałem do DXF, wyciąłem żeberka laserem, okleiłem balsą, wkleiłem zawiasy i między innymi zabrałem się za miejsce w kadłubie, gdzie ma być wklejone usterzenie (wymaga nieco pracy). W ramach relaksu zamontowałem chowane podwozie (bo skrzydła też mam już gotowe). Teraz trwają prace nad kadłubem, który wymaga naprawy, załatania dziur, wykonania nowych pod silnik, zbiornik, mocowania usterzenia, bowdenów czy popychaczy itd. A więc jakoś sobie radzę. Myślę, że temat usterzenia spokojnie możemy zakończyć, bo prace poszły dalej
