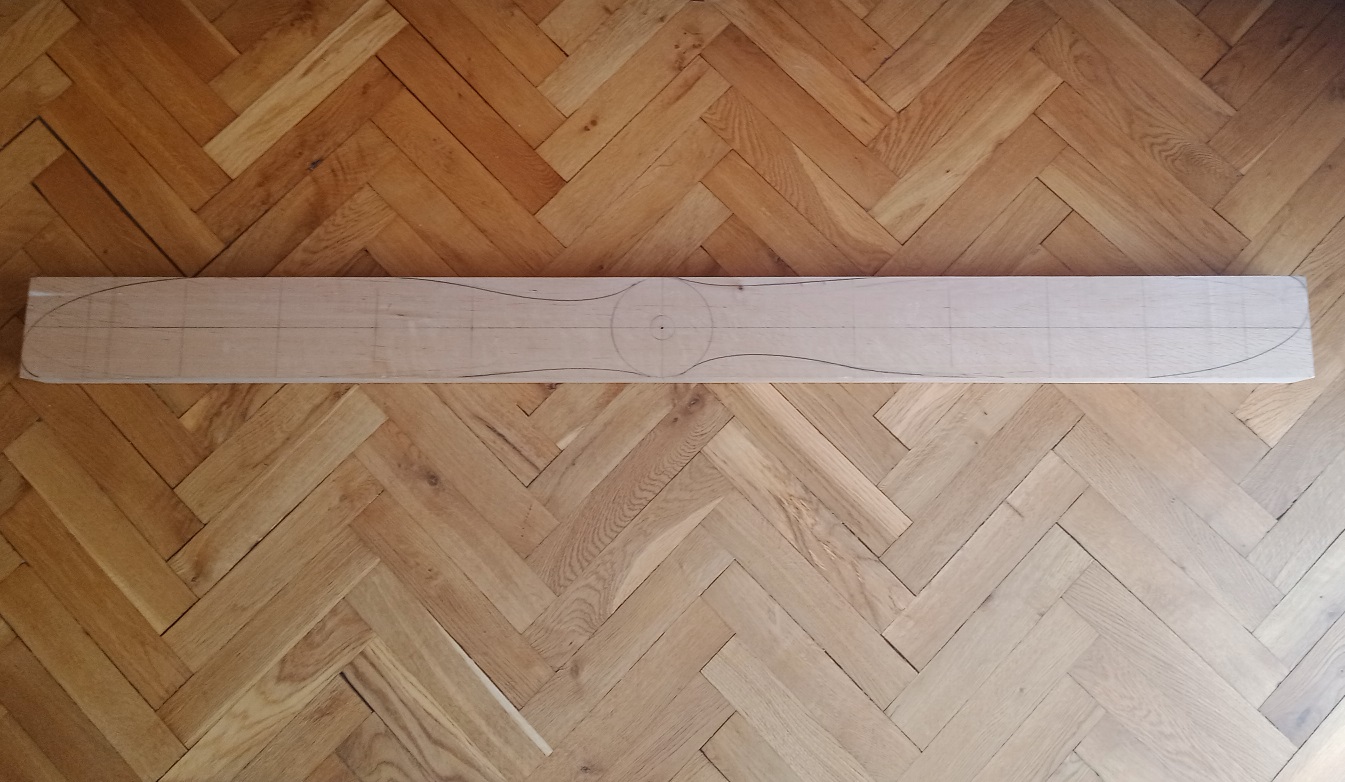

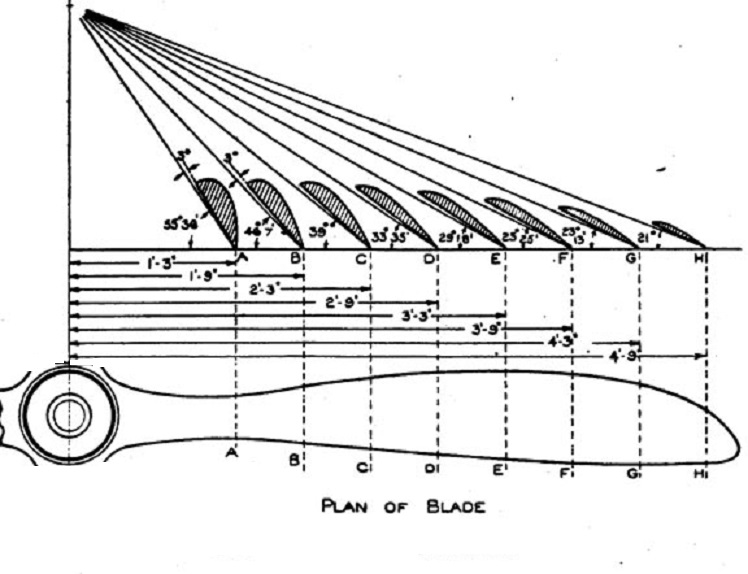

Jak zachorowałem w dzieciństwie na „aviomanię” (choroba przewlekła i nieuleczalna ) zawsze marzył mi się gadżet w postaci lotniczego śmigła . Powieszę sobie na ścianie z pilotką i okularami. Jednak praktycznie to było nie do zdobycia . Dałem sobie spokój. Niedawno podczas porządków w piwnicy znalazłem trzy ładne bezsęczne deski. Może je skleić i zrobić z nich lotnicze śmigło? Taką atrapę. Uśmiechnąłem się do siebie . Po sześćdziesięciu latach powrócił pomysł. Ot, dziadek znalazł sobie zajęcie na emeryturze . Wykonałem szablony z tektury co 100 mm łopaty śmigła bazując się na rysunku poniżej. Kształt przyjąłem taki trochę historyczny. Długość 1500 mm.

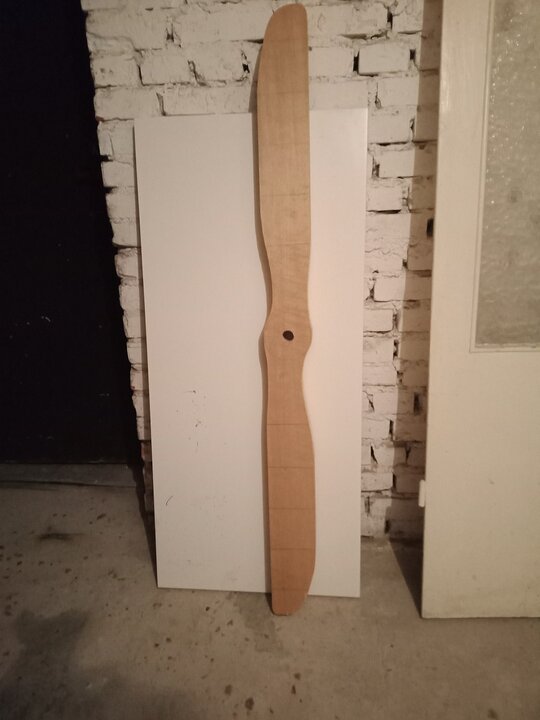

Wycięty kształt.

Skórówkę wykonałem tarczą tarnikową (specjalnie kupiłem) za pomocą szlifierki kątowej. Wyszło z tego duże wiadro wiórów! Reszta to szlifierka oscylacyjna i ręka. Generalnie praca przyjemna na powietrzu .

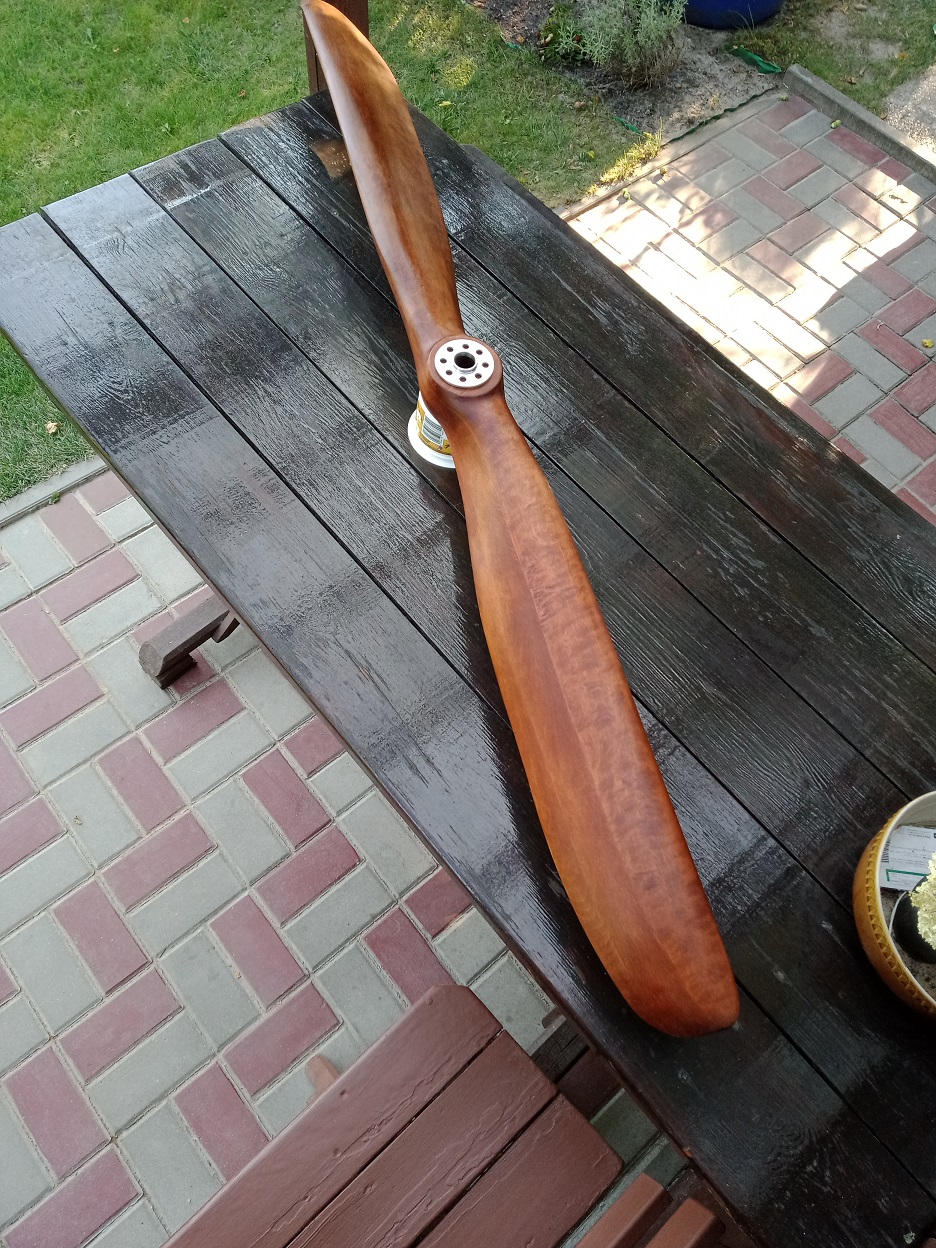

Całość pomalowałem bejcą w kolorze moich mebli w pokoju i pokryłem lakierem bezbarwnym w półmacie. Centralnie zamocowałem tarczę ośki którą wytoczył mi kolega z byłej firmy.

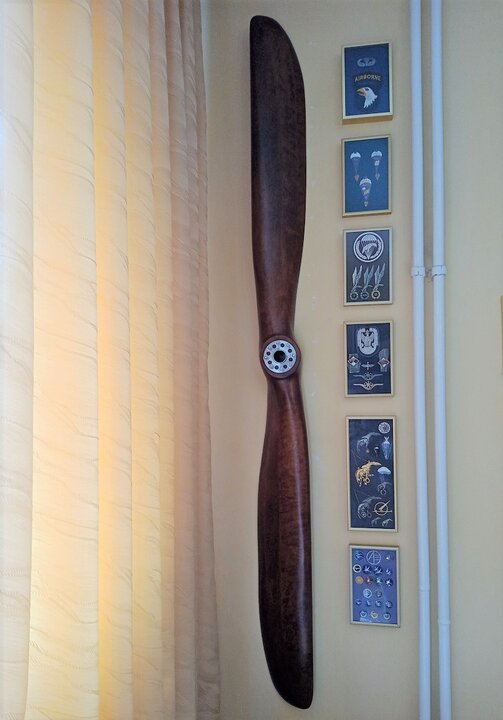

Śmigło trafiło do małego lotniczego kącika w pokoju. Ot, kaprys zrealizowany . Zachęcam do realizacji odważnych i ciekawych pomysłów. Nie mam domu ani dużego ogrodu przed nim ale... gdybym miał, to na pewno powstała by tam kopia jakiegoś myśliwca z II WŚ w pomniejszonej lekko skali . No cóż, różne rzeczy człowiekowi chodzą po głowie .

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

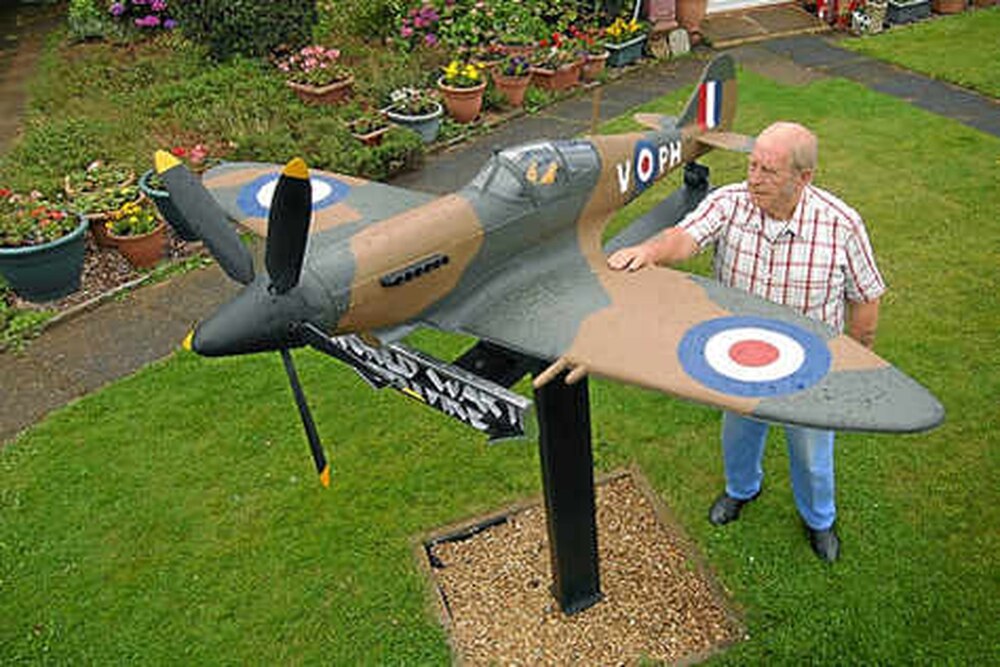

Coś takiego mniejszego;

Lub takiego większego .

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Fajnie wyszło to śmigło! Z jakiego drewna zrobiłeś śmigło? Czy to lipa? Z jakiego drewna najlepiej wykonać takie śmigło?

Historyczne śmigła wykonywane były z różnych rodzajów drewna. Brzoza, klon, mahoń, dąb, orzech, jesion. Były oczywiście sklejane z kilku warstw.
Ja użyłem do tego drzewa olchowego. Skleiłem z trzech kawałków na Rakoll. Im więcej warstw, tym fajniejszą można uzyskać strukturę po bejcowaniu. Dobrze jak deseczki mają różne odcienie. Drewno olchowe dobrze się obrabia ręcznie. Tak jak lipa. Ważne żeby nie było sęków. Twardsze gatunki nadają się na prawdziwe śmigła. Obróbka ich jest dużo trudniejsza. W praktyce są frezowane na frezarkach numerycznych lub kopiałach. Moje to tylko atrapa. Tak robi się profesjonalnie .
https://www.youtube.com/watch?v=42QC8C0CS_I
https://www.youtube.com/watch?v=6nt0B8XzSTU
https://www.youtube.com/watch?v=0B5RBv7KeC0
Tutaj już bardziej skomplikowana produkcja śmigła trójłopatowego.
https://www.youtube.com/watch?v=fmQA9fxQvoQ

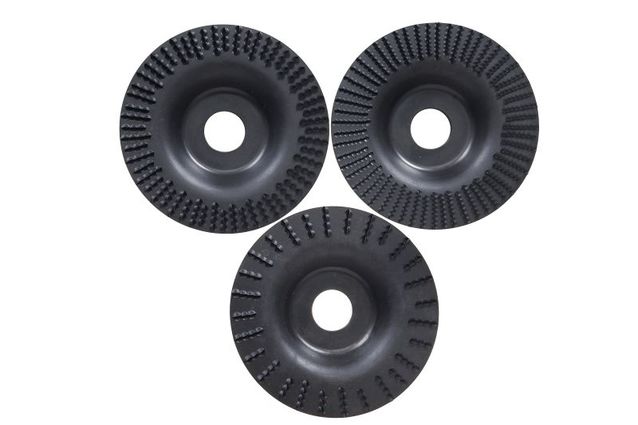

Tak mniej więcej u mnie wyglądało. Używałem tarczy tarnikowej do szlifierki kątowej.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

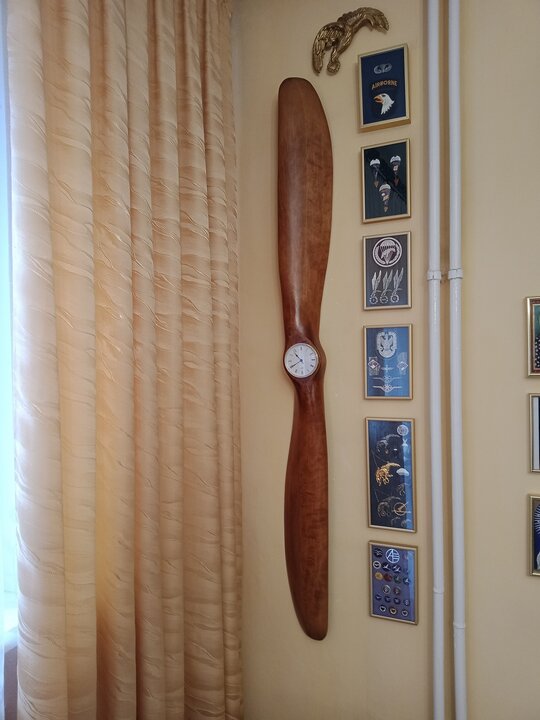

Dałem się namówić mojej drugiej połówce na modernizację tego gadżetu. Dla niej było to za surowe i za bardzo techniczne. Teraz jest zadowolona.
