No Twoja już będzie miała wzmocnione natarcia stateczników oraz spływy sterów. Powinno być trochę sztywniej.


Załączniki:
funtana v6 bezoffsetu stateczniki.JPG
funtana v6 bezoffsetu stateczniki.JPG [ 77.28 KiB | Przeglądany 9236 razy ]
Na górę
 Wyświetl profil

Post: 3 lis 2011, o 15:14
Offline
Modelarz
Awatar użytkownika

Rejestracja: 13 paź 2011, o 20:48
Posty: 22
Lokalizacja: Gniewino
Ja mam wersję v1 i lata :D


Na górę
 Wyświetl profil

Post: 3 lis 2011, o 16:03
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa
DARIUS1 pisze:
Ja mam wersję v1 i lata :D


Gdybyś jednak potrzebował nowych skrzydeł to dostaniesz w v6 :lol:

A teraz na poważnie. Przymierzyłem skrzydła funtany do edge . I o dziwo, pomijając trójkąty przykadłubowe w funtanie ich powierzchnia jest niemal identyczna za to różnica w grubości profili gigantyczna :D . Nim jednak rozgorzeje dyskusja nad grubością nie omieszkam się pochwalić właściwościami lotnymi Edge. Zawsze można zaprojektować nowe :D . Istnieją przesłanki do tego że gotowa funtana z maską i podwoziem oraz kabiną zmieści się w nieco więcej niż 650g. No ale koniec gdybań. Czaaas na fotyyy :D


Załączniki:
DSC_0421.JPG [ 155.28 KiB | Przeglądany 9221 razy ]
DSC_0422.JPG [ 132.77 KiB | Przeglądany 9221 razy ]
DSC_0423.JPG [ 165.29 KiB | Przeglądany 9221 razy ]
DSC_0424.JPG [ 174.6 KiB | Przeglądany 9221 razy ]
DSC_0425.JPG [ 127.52 KiB | Przeglądany 9221 razy ]
DSC_0426.JPG [ 183.8 KiB | Przeglądany 9221 razy ]
Na górę
 Wyświetl profil

Post: 3 lis 2011, o 16:16
Offline
Administrator
Awatar użytkownika

Rejestracja: 21 wrz 2011, o 10:06
Posty: 259
Lokalizacja: Rzeszów
E tam zaraz dyskusji jak dla mnie ten grubszy profil będzie stabilniej latał :)

_________________
Pozdrawiam

Krzysztof

www.rc-rzeszow.pl


Na górę
 Wyświetl profil

Post: 3 lis 2011, o 19:43
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa

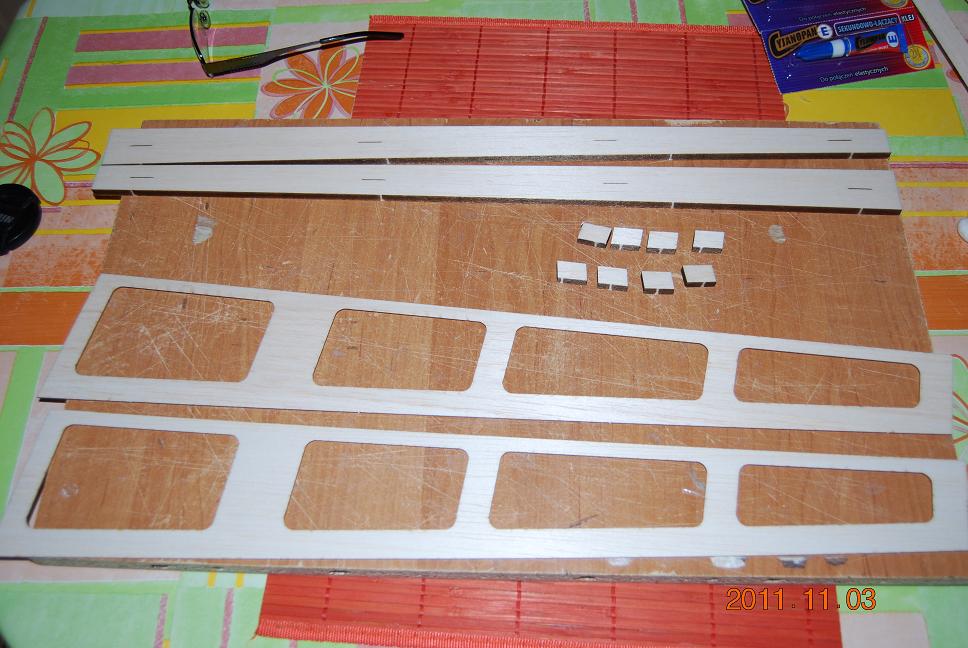

Wyklepałem lotki do końca. Wycięte laserem natarcia należy oszlifować do odpowiedniego kształtu, laser nie da rady tego wyciąć. Jedna lotka waży 16g i jest dość sztywna. W porównaniu do lotki z pierwszej wersji funtany mogę stwierdzić tylko tyle że w v6 lotkę montuje się normalnie, w v1 to była masakra.


Załączniki:
DSC_0428.JPG [ 130.2 KiB | Przeglądany 9209 razy ]
DSC_0429.JPG [ 117.68 KiB | Przeglądany 9209 razy ]
DSC_0430.JPG [ 105.8 KiB | Przeglądany 9209 razy ]
DSC_0432.JPG [ 77.96 KiB | Przeglądany 9209 razy ]
DSC_0433.JPG [ 89.34 KiB | Przeglądany 9209 razy ]
DSC_0434.JPG [ 113.16 KiB | Przeglądany 9209 razy ]
DSC_0435.JPG [ 113.27 KiB | Przeglądany 9209 razy ]
DSC_0436.JPG [ 99.5 KiB | Przeglądany 9209 razy ]
DSC_0438.JPG [ 100.81 KiB | Przeglądany 9209 razy ]
Na górę
 Wyświetl profil

Post: 4 lis 2011, o 12:08
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa
Zrobiłem rurki kieszeni. Grubość ścianki 0.18mm. Zwinąłem 3 warstwy tkaniny 60g/m2. Żywica L285. Całość wygrzana w temperaturze 60 st w piekarniku. Po godzinie od nawinięcia i wygrzania są już sztywne i można je wklejać .Waga nie raczyła nawet wyświetlić jedynki więc chyba nic nie ważą.


Załączniki:
DSC_0440.JPG [ 129.6 KiB | Przeglądany 9187 razy ]
DSC_0441.JPG [ 134.61 KiB | Przeglądany 9187 razy ]
Na górę
 Wyświetl profil

Post: 4 lis 2011, o 12:14
Offline
Administrator
Awatar użytkownika

Rejestracja: 21 wrz 2011, o 10:06
Posty: 259
Lokalizacja: Rzeszów
Zastanawia mnie jedna sprawa czy łącznik skrzydeł nie powinien być zrobiony między dźwigarami taki układ jak masz teraz nie bardzo do mnie przemawia .

_________________
Pozdrawiam

Krzysztof

www.rc-rzeszow.pl


Na górę
 Wyświetl profil

Post: 4 lis 2011, o 16:27
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa
Łącznik był dokładnie taki sam w każdej wersji Funtany, kieszeń łącznika jest przyklejona do dźwigara bo się z nim styka w paru miejscach. Podobnie było w katanie x-lite. Wsadzenie łącznika pomiędzy dźwigary powoduje przecięcie dźwigara wzdłuż a takiego rozwiązania chciałem uniknąć.

Edit: Wkleiłem i wyszlifowałem wzmocnienia spływów. Wkleiłem też balsowe kostki zwiększające powierzchnię klejenia zawiasów. Zamontowałem dolną listwę wzmacniającą dźwigar. Przykleiłem poszycia do obu skrzydeł. Waga kompletnego skrzydła z lotką to 106g. To co na ostatnim zdjęciu plus lotki, ramka pokrywy kadłuba, stery waży 506g , oczywiście z łącznikiem węglowym. Mając na uwadze wagę osiągniętą przez Mirka -584g to zaoszczędziłem ponad 80g. Jego ważyła tyle bez pokrycia. Moja jest już częściowo pokryta. Niestety ale swojej Funtany V1 nie ważyłem dlatego cały czas posiłkuję się wagą uzyskaną przez Mirka. Trzeba wyszlifować jeszcze natarcia i przeszlifować ogólnie całość. Do wklejenia zostaną uchwyty kotwiczące skrzydełka w kadłubie ale to dopiero po przeszlifowaniu żeber przykadłubowych na równej powierzchni. Generalnie to jestem zadowolony z uzyskanych efektów.


Załączniki:
DSC_0442.JPG [ 151.14 KiB | Przeglądany 9172 razy ]
DSC_0443.JPG [ 127.02 KiB | Przeglądany 9172 razy ]
DSC_0444.JPG [ 120.69 KiB | Przeglądany 9172 razy ]
DSC_0446.JPG [ 113.31 KiB | Przeglądany 9172 razy ]
DSC_0448.JPG [ 101.45 KiB | Przeglądany 9172 razy ]
DSC_0450.JPG [ 267.18 KiB | Przeglądany 9172 razy ]
Na górę
 Wyświetl profil

Post: 5 lis 2011, o 20:09
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa
Okleiłem skrzydła wczesnym rankiem.


Załączniki:
DSC_0453.JPG [ 94.93 KiB | Przeglądany 9133 razy ]
DSC_0452.JPG [ 90.57 KiB | Przeglądany 9133 razy ]
DSC_0451.JPG [ 116.15 KiB | Przeglądany 9133 razy ]
Na górę
 Wyświetl profil

Post: 6 lis 2011, o 13:24
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa
Prawie koniec. Całość ze sterami wazy 546g , dojdzie pewnie z 15 g na pokryciach połówek SW.

Załącznik:
DSC_0454.JPG [ 159.8 KiB | Przeglądany 9101 razy ]


Załącznik:
DSC_0455.JPG [ 165.39 KiB | Przeglądany 9101 razy ]


Załącznik:
DSC_0459.JPG [ 150.3 KiB | Przeglądany 9101 razy ]


Edit: okleiłem stateczniki. Waga 552g :) . Zarobię jakieś pieniądze to wytłoczę kabinę do funtany. Na ten moment to było by tyle z budowania.
