 Tytuł: madman evo
Post: 17 lip 2012, o 20:07
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 466
Lokalizacja: Elbląg

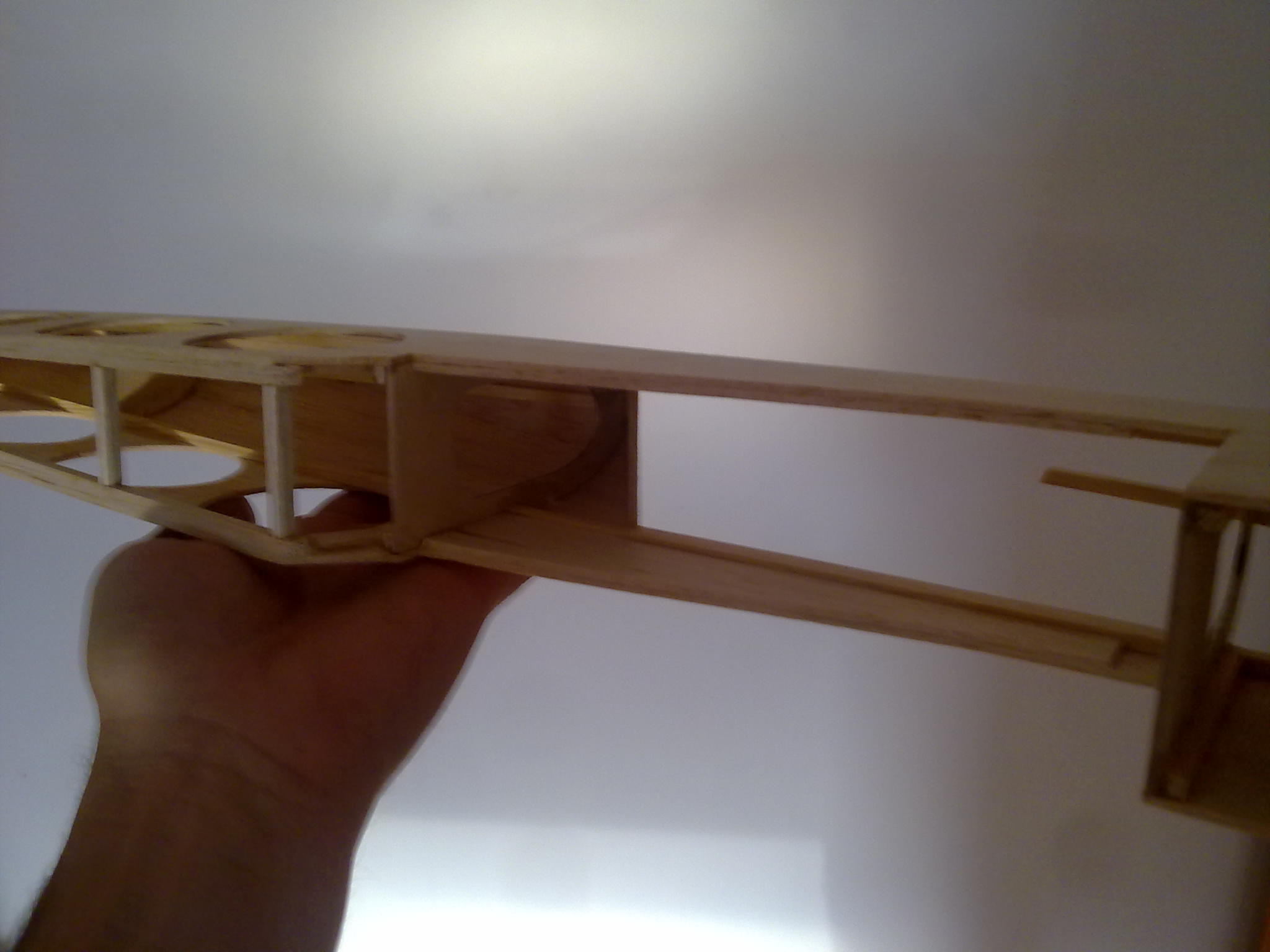

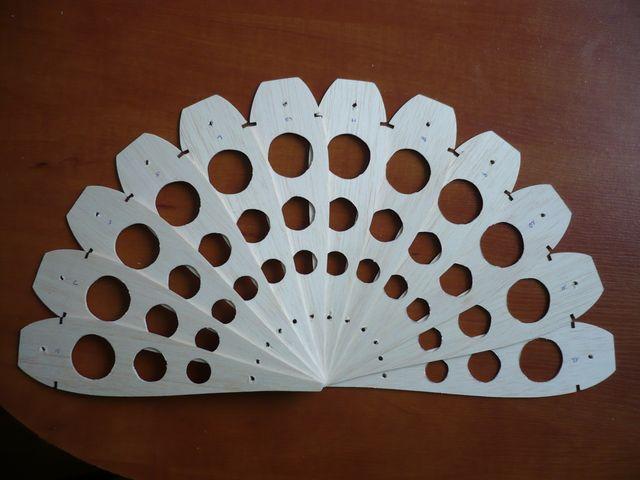

Akrobat chodził mi po głowie od dawna (najlepiej o tym wie Sławekmod). Wykorzystując zapasy materiałowe i uprzejmość szefa wycięto mi w firmie wzorniki, więc teraz produkować żeberka mogę do woli.
Wielkość modelu 1,1M
Załącznik:
p1050791f.jpg [ 45.11 KiB | Przeglądany 3688 razy ]

Załącznik:
p1050792y.jpg [ 51.9 KiB | Przeglądany 3688 razy ]

Załącznik:
p1050793v.jpg [ 68.52 KiB | Przeglądany 3688 razy ]

Jak mi dziś żona pozwoli to dołożę wszystkie wypełnienia międzydźwigarowe i powalczę z pokryciem skrzydła na spływie.
Jutro wolne od pracy także budowa będzie kontynuowana. mam nadzieję, że ten model nie będzie powstawał pół roku.

_________________
MPX Blizzard, Sky Surfer 1400, Tamiya TB-02, Quad 450
Do złożenia: SZD 50 Puchacz, PZL 11c, SU 26mx, IS-B Komar
Eclipse 7 pro 2,4 GHz
Optic 6 sport k. 63


Na górę
 Wyświetl profil

 Tytuł: Re: madman evo
Post: 17 lip 2012, o 23:38
Offline
Modelarz
Awatar użytkownika

Rejestracja: 22 wrz 2011, o 22:12
Posty: 39
Lokalizacja: Szamocin

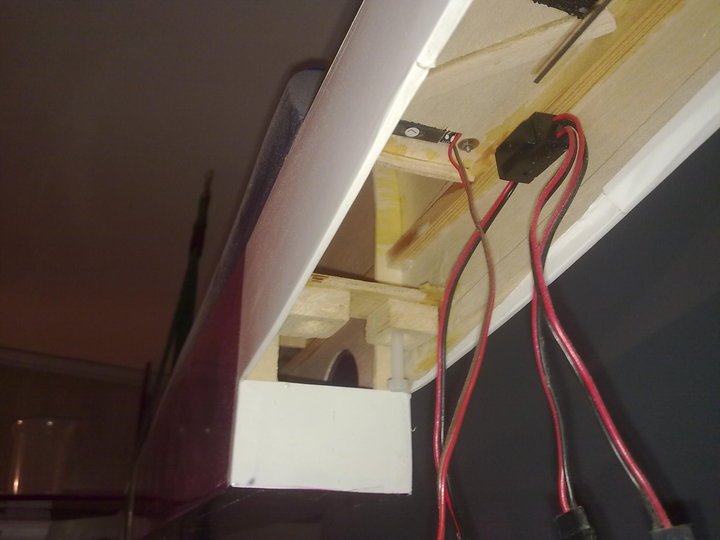

jak będziesz robił kadłub to zostaw trochę więcej materiału w miejscu gdzie kończy się skrzydło wg. oryginalnych planów madmany są w tym miejscu bardzo kruche dobrze jest tez wkleić kawałek sosny lub cieniutkiej sklejki

Załącznik:
20101128022.jpg [ 165.49 KiB | Przeglądany 5984 razy ]


u mnie w kolejnym wygląda to już tak
Załącznik:
20110820920.jpg [ 127.24 KiB | Przeglądany 5984 razy ]


Na górę
 Wyświetl profil

 Tytuł: Re: madman evo
Post: 18 lip 2012, o 08:35
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 466
Lokalizacja: Elbląg
Dzięki. Poprowadzę podłużnice przez całą długość kadłuba.
Skrzydło prawie ukończone - zostało kilka nakładek na żebra i natarcie.
Jutro do pracy więc z robota przy modelu będzie ciężko, ale dziś wieczorem jeszcze coś podłubię.

_________________
MPX Blizzard, Sky Surfer 1400, Tamiya TB-02, Quad 450
Do złożenia: SZD 50 Puchacz, PZL 11c, SU 26mx, IS-B Komar
Eclipse 7 pro 2,4 GHz
Optic 6 sport k. 63


Na górę
 Wyświetl profil

 Tytuł: Re: madman evo
Post: 18 lip 2012, o 19:04
Offline
Modelarz
Awatar użytkownika

Rejestracja: 4 cze 2012, o 04:48
Posty: 24
Lokalizacja: Warszawa

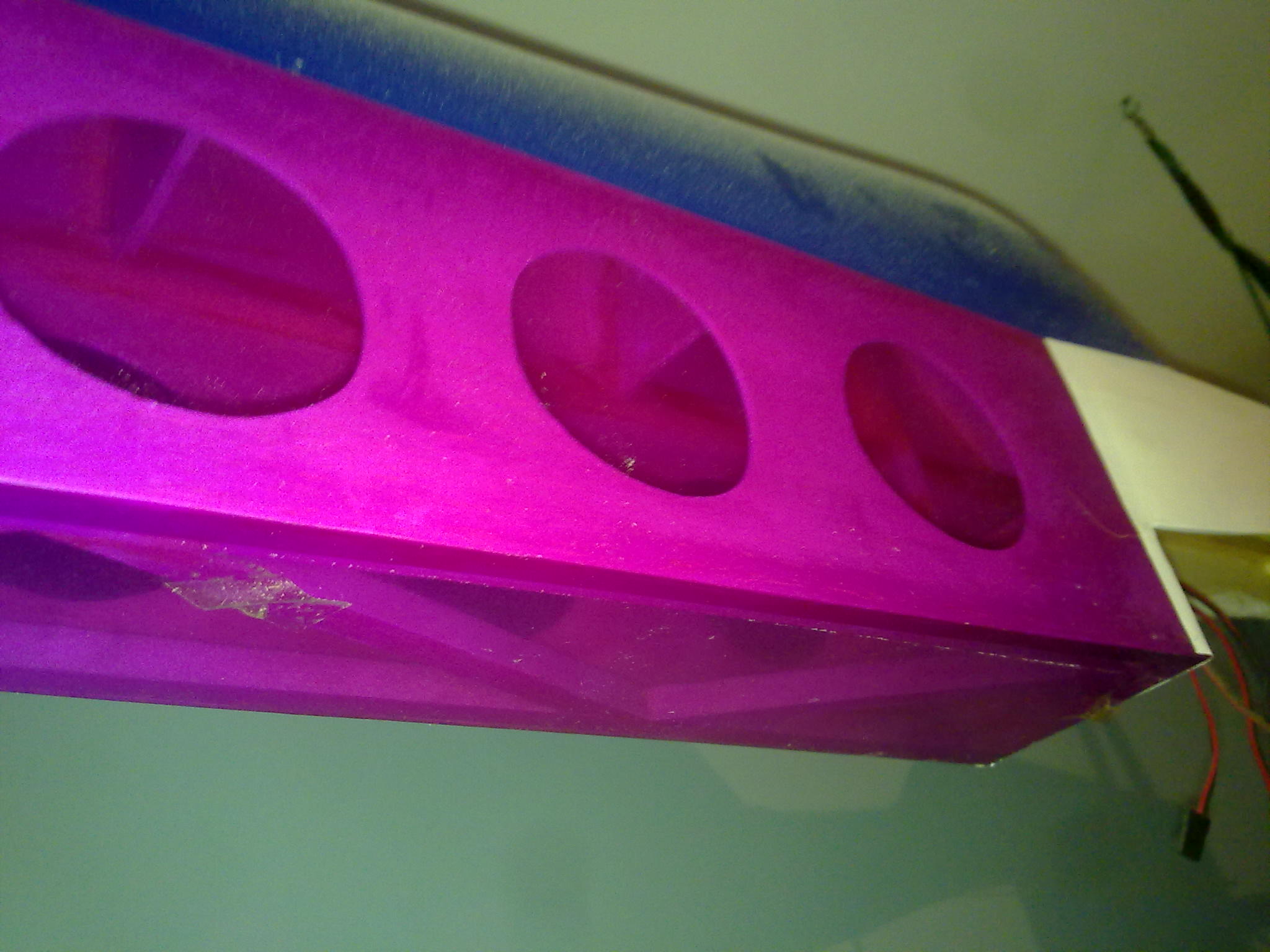

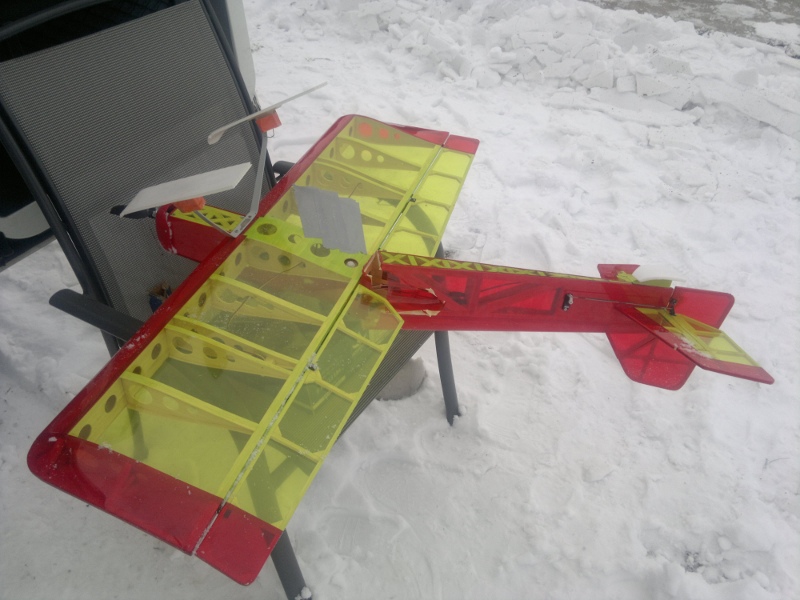

Witam.Cyrax dobrze napisał.Budowałem ten model rozp 1500mm pod spaline i dokładnie tak zrobiłem.Dwie podłuznice od kadłuba aż po ogon i wtedy konstrukcjia robi sie bardzo wytrzymała.W przeciwnym razie jest tak jak na foto u kolegi.


Załączniki:
Komentarz: elektryk roz 100cm
4.jpg [ 145.14 KiB | Przeglądany 5939 razy ]
1.jpg [ 252.78 KiB | Przeglądany 5939 razy ]
Komentarz: spalina
2.jpg [ 191.54 KiB | Przeglądany 5939 razy ]
Na górę
 Wyświetl profil

 Tytuł: Re: madman evo
Post: 18 lip 2012, o 21:55
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 sty 2012, o 15:53
Posty: 62
Lokalizacja: Puławy
Też robię Madmana EVO z planów Dariusza Mulara,
u mnie pozostało pokryć garba, wkleić stery, wygiąć druta na podwozie i pokryć folią.
Ma ktoś może formę do maski?

_________________
Obrazek ... latać się chce


Na górę
 Wyświetl profil

 Tytuł: Re: madman evo
Post: 29 lip 2012, o 20:09
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 466
Lokalizacja: Elbląg

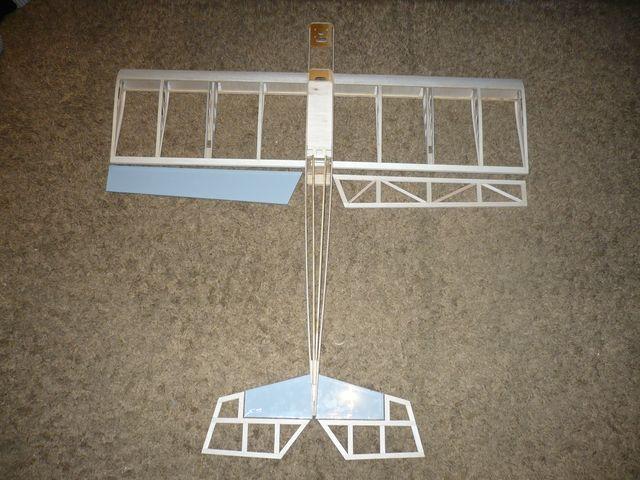

Żeby nie było, że temat zamarł zamieszczam fotkę tego co mam.
Obawiałem się o sztywność skrzydła (pierwszy raz taki wynalazek składam) ale jest wystarczająca.
Lotki, SW i SK są z kratownicy 3x7 z nakładkami z balsy 1,5mm. może ciężej i na pewno pracochłonniej, ale to model który ma lądować w ogródku za domem więc musi być mocno.
Załącznik:
p1050868x.jpg [ 87.73 KiB | Przeglądany 3688 razy ]

Jak się żony w tygodniu pozbyłem na 3 dni to tylko lotki zdążyłem zrobić choć plan był bardziej ambitny. Dziś miałem niedziele modelarską więc w ruch poszedł SW

_________________
MPX Blizzard, Sky Surfer 1400, Tamiya TB-02, Quad 450
Do złożenia: SZD 50 Puchacz, PZL 11c, SU 26mx, IS-B Komar
Eclipse 7 pro 2,4 GHz
Optic 6 sport k. 63


Na górę
 Wyświetl profil

 Tytuł: Re: madman evo
Post: 29 lip 2012, o 21:34
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 sty 2012, o 15:53
Posty: 62
Lokalizacja: Puławy

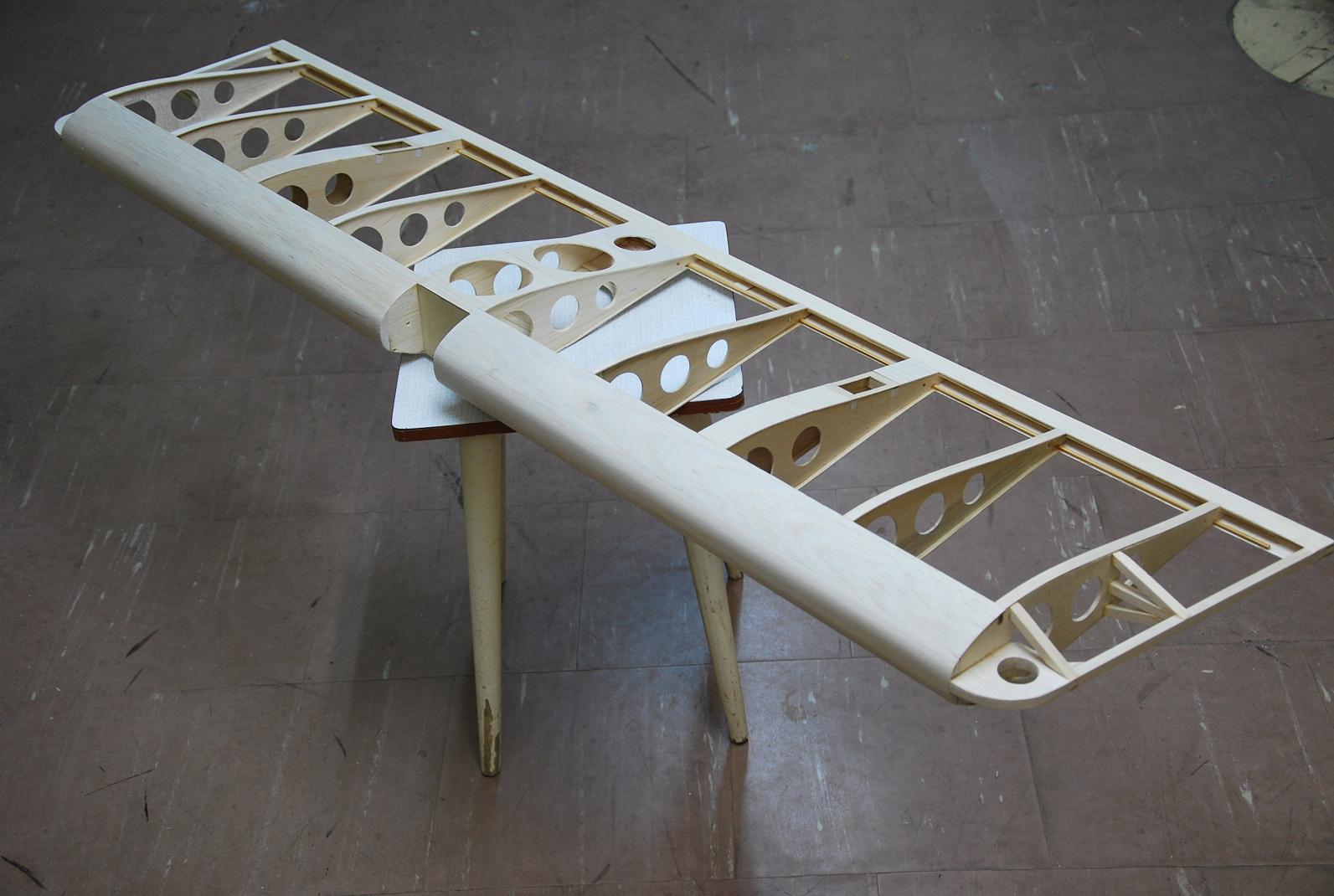

Ile waży płat?

Mój tak wygląda:
Załącznik:
dsc8348.jpg [ 172.13 KiB | Przeglądany 3688 razy ]

Waga zdaje się 400gr (jutro zważę jeszcze raz dokładnie)

_________________
Obrazek ... latać się chce


Na górę
 Wyświetl profil

 Tytuł: Re: madman evo
Post: 30 lip 2012, o 09:59
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 466
Lokalizacja: Elbląg
Płat bez końcówek 150, lotki 30, SW 30

_________________
MPX Blizzard, Sky Surfer 1400, Tamiya TB-02, Quad 450
Do złożenia: SZD 50 Puchacz, PZL 11c, SU 26mx, IS-B Komar
Eclipse 7 pro 2,4 GHz
Optic 6 sport k. 63


Na górę
 Wyświetl profil

 Tytuł: Re: madman evo
Post: 4 sie 2012, o 19:27
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 466
Lokalizacja: Elbląg

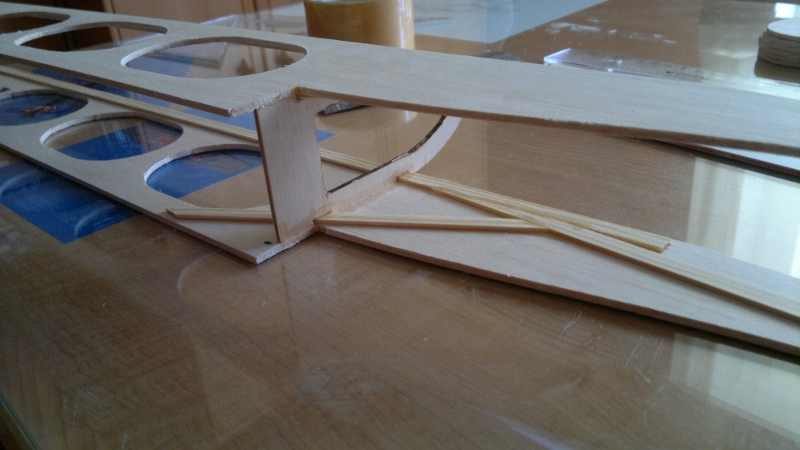

Dalszy skromny postęp prac:
Załącznik:
p1050872x.jpg [ 78.19 KiB | Przeglądany 3688 razy ]

Pozostało wzmocnić kadłub sosną, końcówki płata, mocowanie serw, półka podwozia. powoli się wszystko złoży.

_________________
MPX Blizzard, Sky Surfer 1400, Tamiya TB-02, Quad 450
Do złożenia: SZD 50 Puchacz, PZL 11c, SU 26mx, IS-B Komar
Eclipse 7 pro 2,4 GHz
Optic 6 sport k. 63


Na górę
 Wyświetl profil

 Tytuł: Re: madman evo
Post: 28 paź 2012, o 18:15
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 466
Lokalizacja: Elbląg
Długo to trwało (poprzedni kadłub uległ destrukcji z przyczyn niezależnych...) Ale model zaczyna przypominać coś co powinno latać:
Załącznik:
p1060133uu.jpg [ 71.77 KiB | Przeglądany 3688 razy ]

Zmieniłem trochę koncepcję mocowania skrzydła oraz garbu kadłuba.
Powoli z budową zaczyna mi się spieszyć, więc relacje będą częstsze.
Elementy oklejane folią z HK <- co do niej to chyba muszę nabrać wprawy.

_________________
MPX Blizzard, Sky Surfer 1400, Tamiya TB-02, Quad 450
Do złożenia: SZD 50 Puchacz, PZL 11c, SU 26mx, IS-B Komar
Eclipse 7 pro 2,4 GHz
Optic 6 sport k. 63


Na górę
 Wyświetl profil
