Heh, no mnie to absolutnie nie dziwi, jak zwykle u Ciebie perfect ;)

_________________
Pozdrawiam
Grzegorz


Na górę
 Wyświetl profil

Post: 5 sie 2017, o 21:39
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2660
Lokalizacja: Ostrowiec Św.
Eee tam :oops:
Zamówiłem serwa Tower Pro do Katanki, niestety, chciałem zakupić silnik Dualsky XM2834CA9 bo byłby idealny ale już jest niedostępny. Szkoda. Muszę coś wykołować o mocy 250-300W przy 3S i z Kv 900-1000obr/V.


Na górę
 Wyświetl profil

Post: 9 sie 2017, o 17:50
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2660
Lokalizacja: Ostrowiec Św.
Zrobiłem laminatowe podwozie. 24g same golenie, do tego śrubki i inne pierdoły. Waga jak na zdjęciu 366g bez płozy ogonowej z drutu i bez kółek z ośkami. Myślałem że w 350 g się zmieszczę. Myślę że 375g to będzie ostateczny wynik pustego.


Załączniki:
DSC_1942.JPG [ 268.54 KiB | Przeglądany 3353 razy ]
Na górę
 Wyświetl profil

Post: 11 sie 2017, o 10:20
Offline
Modelarz
Awatar użytkownika

Rejestracja: 7 kwie 2013, o 09:51
Posty: 67
Lokalizacja: Balin
Super wygląda :) a tak offtopując może Sławku w wolnej chwili zrobisz jakiś tutorial odnośnie laminatowych podwozi ? Powiem szczerze, że laminat to dla mnie coś nowego a wykonuje tylko z niego maski silnika w modelach ale podwozie to już chyba wyższa szkoła jazdy jak dla mnie ;)


Na górę
 Wyświetl profil

Post: 11 sie 2017, o 15:32
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2660
Lokalizacja: Ostrowiec Św.
Poloźyłem kilkanascie warstw tkaniny na kopycie a potem w worek próźniowy i po robocie. Niestety pompa próźniowa w tej metodzie jest nieodzowna. To tak na szybko bo piszę z szajsfona a do pisania na forach to on sie tak nadaje jak do robienia zdjęć.


Na górę
 Wyświetl profil

Post: 13 sie 2017, o 12:02
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2660
Lokalizacja: Ostrowiec Św.

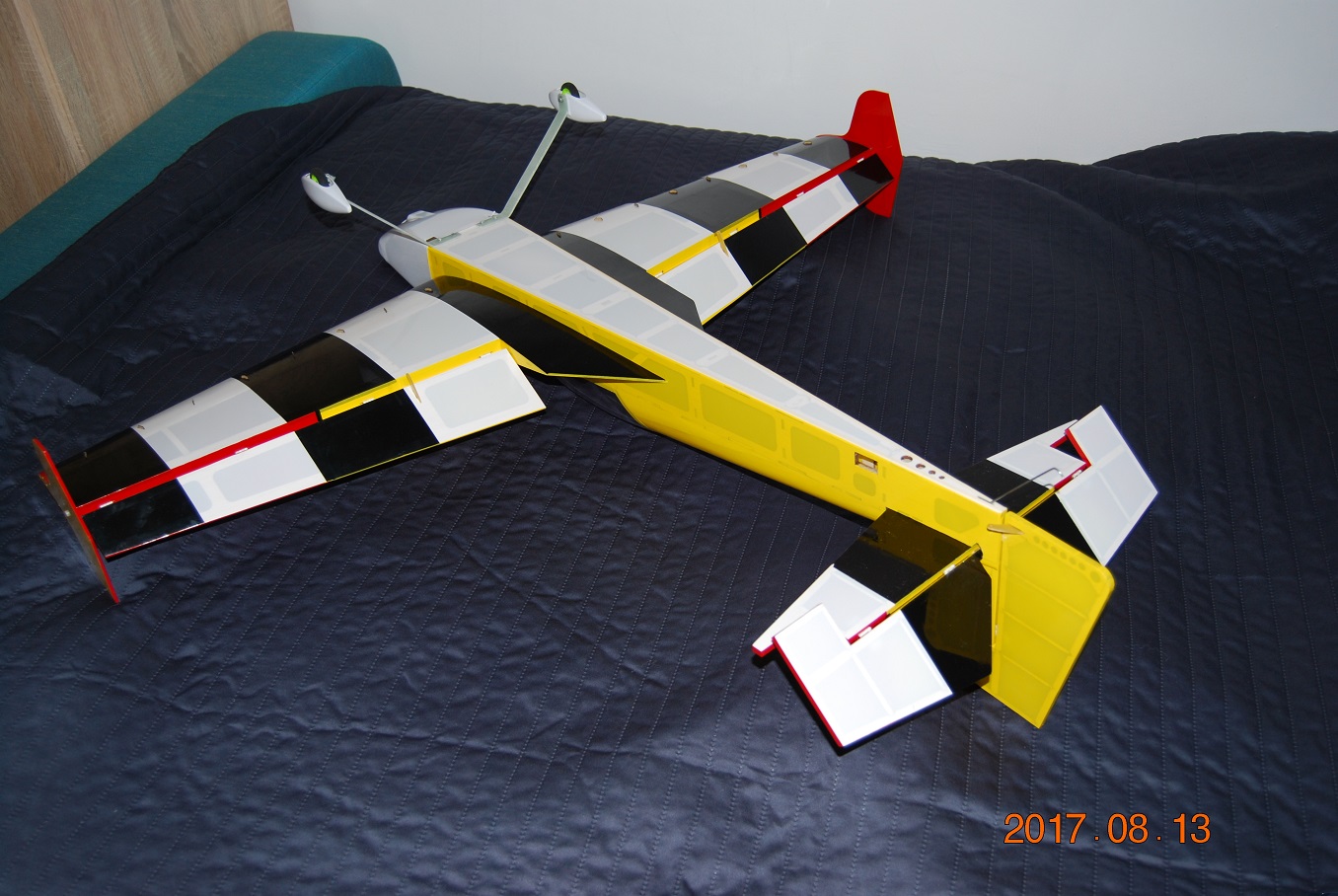

Sprawę laminowania podwozia opiszę niebawem. Wracając do Katanki, w sumie to już jest gotowa (muszę wytłoczyć nową maskę). Jutro wsadzę RC i napęd. To co na zdjęciach waży 377g - jestem zadowolony z tej wagi. Podobna Katana mini pa waży 370 pusta. Gdybym odjął winglety moja ważyła by 365g.


Załączniki:
DSC_1949.JPG [ 326.34 KiB | Przeglądany 3260 razy ]
DSC_1950.JPG [ 318.18 KiB | Przeglądany 3260 razy ]
DSC_1951.JPG [ 269.06 KiB | Przeglądany 3260 razy ]
DSC_1952.JPG [ 347.37 KiB | Przeglądany 3260 razy ]
DSC_1953.JPG [ 248.48 KiB | Przeglądany 3260 razy ]
Na górę
 Wyświetl profil

Post: 13 sie 2017, o 16:46
Offline
Modelarz
Awatar użytkownika

Rejestracja: 7 kwie 2013, o 09:51
Posty: 67
Lokalizacja: Balin
Waga naprawdę super :) a co do tutorialu odnośnie laminowania podwozia czeka z niecierpliwością :)


Na górę
 Wyświetl profil

Post: 13 sie 2017, o 21:29
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2660
Lokalizacja: Ostrowiec Św.
Wyjąłem napęd z małej Extry. Silnik Dualsky 2834CA9, regler Dualsky 22A , piasta śmigła i śmigło ważą łącznie 124g. Do tego serwa 4x9g, pakiet 109g da łącznie 270g. Łącznie z modelem wyjdzie 645g. Dojdą przedłużacze serw. Nawet jak wyjdzie 670g to nadal będzie bardzo dobry wynik.
Zakładając masę startową 670g i realną powierzchnię nośną samych skrzydeł równą 20.32dm² (PA w Katnie mini wlicza kawałek kadłuba do pow. nośnej i wychodzi 24.2dm² - tak nie jest bo zmierzyłem - realnie wychodzi około 20.5dm²) obciążenie pow. nośnej wyniesie 33g/dm² czyli bardzo fajnie.
Silnik kręci dużym, sprawnym śmigłem 12x6 bez problemu dostarczając takiego ciągu, że Katana będzie latać pionowo :)


Na górę
 Wyświetl profil

Post: 13 sie 2017, o 22:05
Offline
Modelarz
Awatar użytkownika

Rejestracja: 7 kwie 2013, o 09:51
Posty: 67
Lokalizacja: Balin
Czekam na dzień oblotu :) jak to mówią matematyka nie kłamie więc dobrze jest :)


Na górę
 Wyświetl profil

Post: 14 sie 2017, o 20:16
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2660
Lokalizacja: Ostrowiec Św.
No to nie jest tak różowo. 720g komplet do lotu. Z tym, że odbiornik waży 21g, pancerne przedłużki do serw 13g. Wywalając winglety można przyciąć jeszcze 12g. Do kilkunastu dodatkowych gramów przyczyniła się twardsza balsa. 720g to też niezła waga. 34g/dm2 to nie jest dużo. Na pewno da się zejść poniżej 700g. Pakietem 3S 1300 Dualsky można spokojnie wyważyć model bez dodatkowych kombinacji, co więcej, można przesunąć SC do przodu jak i do tyłu przesuwając właśnie pakiet. W konstrukcji nie ma już co zmienić żeby było to widoczne w zmniejszeniu masy pustego modelu. Referencyjna Katana mini PA pusta wazy 5g mniej ale nie ma wingletów. No cóż, teraz trzeba zrobić oblot.

Kilka zdjęć. Paradoksalnie kołpak jest lżejszy niż oryginalna aluminiowa nakrętka dodawana do piasty.
Opanowałem wytłaczanie głębokich mordek. Metoda działa 100/100.


Załączniki:
DSC_1966.JPG [ 200.7 KiB | Przeglądany 3196 razy ]
DSC_1965.JPG [ 288.31 KiB | Przeglądany 3196 razy ]
DSC_1963.JPG [ 363.65 KiB | Przeglądany 3196 razy ]
